Бортовой компьютер для ВАЗ-2110

ВАЗ 2110 изначально не комплектовался маршрутными бортовыми компьютерами. Только в моделях с европанелью появился штатный БК АМК-211001. Набор функций в нём был минимальный. В следующей модель штатного борт компьютера АМК уже присутствовала функция диагностики ошибок. Однако не более того. Полноценные бортовые компьютеры для ВАЗ 2110 могут показывать мгновенный и средний расход топлива, сбрасывать ошибки, выполнять функции маршрутника, обновляться через интернет и многое другое…

Если Вы хотите знать средний расход топлива, скорость автомобиля, обороты двигателя, температуру двигателя, температуру в салоне и температуру наружного воздуха, остаток топлива в баке, бортовое напряжение и т.д. то Вам просто не обойтись без бортового компьютера.

Одна из самых популярных марок это несомненно Мультитроникс. Великолепный дизайн, качественный дисплей и широкий функционал — вот отличительные черты этой марки. Фактически Вы получаете автосканнер для своего автомобиля. Если нужны модели попроще — то это Орион, БК Гамма, Штат для ВАЗ 2110. Для карбюраторной «десятки» выбор прямо скажем небольшой, хотя тоже есть что выбрать. Смотрите ниже перечень совместимых моделей, фото, место установки, рекомендации.

Производства популярного седана десятой модели началось в далёком 1995 году. Автомобили нового «десятого» семейства ВАЗа сразу попали в лидеры продаж. Вместе с тем многих автолюбителей и покупателей настораживали недоработки модели. Мнения владельцев и экспертов противоречивы: одни хвалили ВАЗы за дешевизну обслуживания и надежность, другие критикуют недостатки сборки и дешёвую отделку салона. Давайте разбираться. Формально для своего времени «десятка» была вполне современным продуктом, даже с учётом недостатков в эргономике, дизайне и качестве материалов применяемых в отделке. На «десятках» конечно не было подушек безопасности и ABS, но на отечественный рынок и не все иномарки попадают такой комплектацией.

Одним из главных преимуществ этих машин всегда был и остаётся низкий расход топлива. Всё-таки шесть литров на сто километров при движении по трассе это вполне обычный показатель. Ещё один важный плюс для наших автомобилистов – ремонтопригодность и относительно невысокая требовательность к качеству применяемого топлива. Хотя далеко не все покупали эти машины только ради экономии. «Десятка» оказалась неплохим объектом для тюнинга. Здесь действительно есть что улучшать, особенно в плане управляемости.А за годы эксплуатации опыт тюнинга, в том числе и до спортивного автомобиля, уже накоплен немалый. Ещё одним преимуществом является невысокая стоимость запчастей. Интересный факт. Это единственный автомобиль в семействе ВАЗ, который не получил собственного названия. В обиходе несколько его названий – «десятая», «десятка», «Лада» и даже «беременная антилопа» (за специфический дизайн кузова). История На самом же деле история десятки началась намного раньше 1996 года – в 1983 году. Изначально «десятка» должна была стать седаном на базе «восьмерки» — очередной автомобиль семейства «Самара». Однако в отличие от предшественников десятая модель ВАЗ должна была стать автомобилем более высокого класса.

И в конце 80-х «десятка» действительно стала бы прорывной моделью, аналогов которой еще не было в истории автомобилестроения Советского Союза. Но… СССР распался и выпуск нового перспективного автомобиля был отложен.

Конечно в 1996 году появление «десятки» уже не привело к сенсациям. И несмотря на то, что Лада 110 выглядела достаточно скромно, на фоне своих конкурентов, некоторые инновации всё таки были. На «десяточке» впервые в истории отечественного автомобилестроения стали устанавливаться электростеклоподъемники, электронная система управления двигателем и диагностический блок, применялись новые способы окраски кузова.

Собственно бортовики устанавливают на данные автомобили вследствие желания повысить функциональность. Современные автомобили стоимостью порядка 40 000 долларов США оснащены по-настоящему мощными системами с интегрированными камерами заднего вида, парктрониками и т.д.

Стремление владельцев установить компьютер ещё и связана с крайней ненадёжностью электроники, которая устанавливается. Блоки Январь достаточно капризны и частое появление ошибок вызывает необходимость их считывания и сброса. Поездка на СТО к автоэлектрику может влететь в «копеечку», поэтому приобрести маршрутный компьютер автолюбителей толкает чисто финансовый вопрос.

В автомобилях Лада 110 применяются Электронные блоки управления Январь-4, Январь-5.1, Bosch М1.5.4, Bosch МP7.0, VS-5.1 Чтобы определить какой электронный блок управления стоит на автомобиле необходимо снять правую накладку консоли панели приборов.

Источник

Бортовой компьютер амк 211000

Наверное все владельцы инжекторных авто, задумывались о БК)) Вот и я смотрел цены в инете, характеристики, но как то жаба давила отдавать 2000 и больше за это устройство. Но вчера ко мне совершенно неожиданно и почти даром попал амк 211000.

Это вроде как штатный для 2110 БК, ставится вместо часов, и как понял из интернета, почти у всех есть на него разъем в проводке, и пошерстив рукой я его нашел, он идет с одного жгута с разъемом от часов

Если же нет, то можно самому по схемме

Через 5 мин он уже был установлен) Показывает часы, расход мгновенный, средний, зарядку, ошибки, это из основного, но еще там есть будильник, градусник

Лада 2110 2001, двигатель бензиновый 1.5 л., 94 л. с., передний привод, механическая коробка передач — аксессуары

Машины в продаже

Лада 2110, 2002

Лада 2110, 2005

Лада 2110, 2006

Лада 2110, 2003

Комментарии 23

Ошибки могут показывать только компы с 1 или 2 на конце.

Знакомый комп)))) тоже такой же)) правда до сих пор не подумал бы что он умеет показывать коды ошибок…)))

ну да, там если клацать по незнанию, много не понятного, но в инструкции написано что может, только там надо предварительно в его настройках выбрать модель ЭБУ

Ребят на разборках бывают борт компы ШТАТ они все показывают

у нас другие разборки(

У меня такой же бортовик стоит штатно, но ошибок он не показывает 🙁

Он показывает коды ошибок. Буквами не пишет

На какую кнопку нужно нажать чтобы их вывести? В инструкции к моей десятке про это ни слова

Не помню. Завтра ссылку кину на инмтрукцию

На какую кнопку нужно нажать чтобы их вывести? В инструкции к моей десятке про это ни слова

собственно больше всего интересовал расход) остальное бонус

Согласен! это извечное желание о нем знать)) сколько тапку давить))

в городе я думаю просто цифры, а вот по трассе можно подэкономить, у меня в городе от 0.8 на холостых, и до 20 на 2й показывает)

Ну это ты со временем высчитаешь что показывает а а что на самом деле! Мой брешет немного не в свою сторону пишет 5.5 а по замеру где то 5.3)) я рад безумно!

ну у меня за 50км показало средний 9.4л, ну примерно так и есть (езжу на газу)

Ну газ этот прибор явно не расчитает (просто совпало) у меня на Королле когда то родной бортовой выдавал 6.7 на газу я был в эйфории 2 дня пока газ почему то кончился и в пересчете вышло все те же неизбежные цифры для любого бензинового мотора расход газа от 10.5 литра и выше. Иначе машина не будет ехать. КПД газа меньше((. В целом для твоего 16рика это очень не плохо!

Ну так и есть, расход 9-10. По морозами и 11-12 бывает. Но сколько слышал, у многих по бортовику расход газа совпадает

Это просто совпадение)). Расход считается исходя затраченного топлива на колл-во километров либо расхода холостого хода ПО! ИЗМЕНЕНИЮ топлива в баке! Поэтому сосчитать сколько пукнуло газу в коллектор и сколько в баллоне его осталось родной или твой прибор не увидит! Без обид!

Источник

Бортовой компьютер ваз 2110 2111 2112 обозначение значков

Здесь представлены обозначения бортового компьютера (trip computer) ваз 2110, ваз 2111, ваз 2112 (штатного). Скачать инструкцию в формате pdf можно по ссылке.

Какие существуют штатные маршрутные компьютеры?

Вариант 1. В комбинации приборов.

Вариант 2. Устанавливаются вместо маленькой заглушки рядом с блоком САУО

Такие устанавливались на «люксовых» десятках. Есть модели АМК 211000 без диагностики, и АМК 211001, АМК 211002 с диагностикой. Узнать какой именно у Вас можно по числовым обозначениям на задней крышке. Для этого естественно МК надо снять. Если сзади есть надписи АМК-211001 или АМК 211002, при этом в режиме часов, при нажатии на кнопку «часы» появляются надписи Err и дальше ещё две — отлично. У Вас полноценный БК.

Если же вот такие надписи:

То к сожалению, это БК в котором либо отсутствует возможность диагностики, либо «обрезанная» прошивка». Умельцы перепаивают и перепрошивают такие модели, но на мой взгляд они этого не стоят.

Снять такой МК очень просто. О тсоединяем клемму «минусового» провода от вывода аккумуляторной батареи. Поддеваем отверткой…

вынимаем МК из посадочного места ….

….отсоединяем от него колодку проводов.

Обозначения на экране МК

Маршрутный компьютер (МК), показанный на рис., устанавливается в вариантном исполнении вместо часов. МК имеет 15 функций, разбитых на 3 группы. Выбор группы
осуществляется кнопками 1, 2 и 3.

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кнопками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выключенном зажигании компьютер всегда находится в режиме «Текущее время».
При снятом аккумуляторе ход часов и все накапливаемые параметры сохраняются не менее 1 мес.

КОРРЕКТИРОВКА ФУНКЦИИ КОМПЬЮТЕРА
Коррекция хода часов
Нажать кнопку 4 в режиме «Текущее время».
По шестому сигналу точного времени нажать кнопку 1, при этом происходит сброс секунд и округление показания часов.

Установка текущего времени (календаря)
Нажать кнопку 4 в режиме «Текущее время» («календарь»).
Кнопками 5, 6 установить нужное значение часов (дня).
Нажать кнопку 4.
Кнопками 5, 6 установить нужное значение минут (месяца).
Нажать кнопку 4 для завершения установки времени (календаря).

Кликните по картинке для увеличения.

Установка будильника

Нажать кнопку 4 в режиме «Будильник».
Кнопками 5, 6 установить нужное значение часов.
Нажать кнопку 4.
Кнопками 5, 6 установить нужное значение минут.
Нажать кнопку 4 для завершения установки будильника. В режиме «Текущее время» будет светиться символ будильника (будильник включен).

Выключение будильника

Нажать кнопку 4 в режиме «Будильник».
Нажать кнопку 1 для выключения будильника. В цифровых разрядах появится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных фонарях регулировка уровня подсветки производится регулятором освещения шкалы приборов.
При выключенных габаритных фонарях регулировка уровня подсветки производится программно:
— нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уровня подсветки, а в цифровых разрядах будет высвечиваться число, соответствующее уровню подсветки в процентах от максимального значения;
— кнопками 5, 6 установить необходимый уровень яркости подсветки;
— нажать кнопку 4 для завершения режима регулировки яркости.

Тарирование датчика уровня топлива

Для проведения коррекции необходимо слить весь бензин из бака.
Нажать и удерживать кнопку 4 более 2 с в режиме «Уровень топлива».
На индикаторе появится мигающая цифра «0».
Нажать и удерживать кнопку 3 в течение 1 с до появления звукового сигнала подтверждения. После этого на индикаторе появится мигающая цифра «3».
Залить в бензобак с помощью мерной емкости 3 л бензина, выждать время, необходимое для успокоения датчика уровня топлива, нажать и удерживать кнопку 3 1 с до появления звукового сигнала подтверждения.
Продолжить эту процедуру до максимального значения 39 л, после которого компьютер автоматически выходит из режима.

Установка сигнализатора превышения скорости

Нажать кнопку 4 в режиме «Средняя скорость».
Кнопками 5, 6 установить требуемый порог скорости.
Нажать кнопку 4 для выхода из установки сигнализатора превышения скорости.

Источник

Перепрошивка штатного бортового компьютера

Бортовые компьютеры на ВАЗ 10х моделей изготавливали на курском счетмаше. Сначала ставили БК с моделями АМК-211001 или АМК 211002 которые на борту уже имели возможность показывать и стирать ошибки в ЭБУ. Потом стали производить, с оборванной K-LINE, позже вообще урезали прошивку. У меня стоял бортовой компьютер без надписи АМК-211001 или АМК 211002 на тыльной стороне, а было написано 2112-3857010.
Определить урезанную прошивку можно просто нажимая на значок «Часы». Должно появляться «Er.—» или «Pc—«.
Этого у меня не произошло, пришлость делать программатор на PIC контроллер. Как выяснилость, внутрисхемно (чип PIC18F252) программируется на ура.

Я в спешке не отзеркалил печатку, пришлось спаять так, зато не пришлось сверлить множество отверстий.

Место 1n4148 проще использовать LL4148(SMD версия диода)
Сделал печатку:

Программу для прошивки использовал ic_prog 1.6 b

Сейчас вроде бы как должно работать, прошивка встала, но я не смог найти в машине k-line. В OBD-II он отсутсвует, в иммо тоже не приходит (иммо отключен и перерезаны некоторые провода) Даже ЭБУ не знаю какой стоит, кто определит по фото буду благодарен.

Источник

Второй бортовой компьютер.

Штатный маршрутный компьютер (АМК 2110), доставшийся мне вместе с машиной, не обладает самой главной, для инжекторного мотора, функцией — не показывает коды ошибок. Он не подключен к К-линии, более того, считывание кодов ошибок отсутствует в данной версии прошивки. Общение с производителем бортовика (счётмаш) ни к чему не привело, найти нужную прошивку на просторах инета мне не удалось. Выкидывать его было жалко, мне нравился его легко читаемый дисплей с крупными цифрами и очень точные (с коррекцией хода) часы. В итоге решил купить ещё один БК, в форм-факторе кнопки центральной консоли. Цена единственного подобного девайса на рынке неприятно удивила — 850р. Чисто случайно в магазе «миррор» наткнулся на б/у-шный компьютер sigma, на плате смонтирован внутренний источник питания и контроллер, дёшево и сердито, всего 400р. Купил, с условием возврата денег, если что не так. У «кнопки» всего три провода — масса, +12в (зажигание), К-линия, собственно всё что нужно, что бы читать коды ошибок и параметры мозга (ЭСУД). Функций не особо много, когда родной маршрутник занят тем, что показывает мне часы или забортную температуру, часто пользуюсь полезными фичами — температура двигателя, напряжение бортовой сети, суточный пробег. Компик умный, запоминает последнюю отображаемую функцию, если до выключения зажигания он отображал температуру двигателя, то это же он будет показывать когда снова включишь зажигание. Есть пищалка, для предупреждения о выходе за пределы допустимых значений параметров напряжения и температуры двигателя. Вобщем замечательная замена заглушки кнопки и дополнение к штатному маршрутнику.

Бонус!
Распиновка штатного разъёма маршрутного компьютера:

Где взять К-линию? Слева от рулевой колонки ищем разъём (диагностическую колодку). Далее:

К-линия на диагностической колодке Евро-2:

К-линия на диагностической колодке Евро-3:

P.S.: Который уже раз в личке задают вопросы по мелким БК. Вот сайты, которые я курил в поисках мануала на свою престарелую «сигму»:

Определившись с моделью, ищем мануал на сайте производителя. На крайняк спрашиваем у них, производителей, напрямую через мыло или форум. Мне помогло

Ну а теперь — эксклюзив! Мануал, которого нет нигде, именно на эту доисторическую «Сигму» (спасибо тамошнему форуму, помогли найти конструктора этой штуковины):

b Уровень топлива виртуальный, ± задаётся пользователем (л)
° Температура охлаждающей жидкости (˚С)
П Прогноз пробега на остатке топлива (км)
H Напряжение бортовой сети (В)
О Расход топлива за несколько поездок, с момента обнуления (л)
Ч Тахометр (об./мин х1000)
О. Расход топлива за 1 поездку (л) при обнулении обнуляет П. Р. С. t.
d Открытие дроссельной заслонки (%)
П. Пробег за поездку (км)
L Чёрный ящик – средняя скорость за последний км движения (км/ч)
Р. Расход топлива средний за поездку (л/100 км)
E Коды ошибок
С. Скорость средняя за поездку (км/ч)
P Расход топлива мгновенный (л/100км, л/ч при скорости 115˚С; 10.8В Цена вопроса: 400 ₽

Источник

Маршрутный бортовой компьютер. Подключение (установка) обслуживание эксплуатация.

Автомобиль в наше время стал не только средством передвижения, но и очень сложным аналитически вычеслительным центром. Для того что бы лучше управлять и контролировать его, создаются специальные системы — бортовые маршрутные компьютеры.

Иногда когда загорается лампочка Check engine находишься в сметении, что же случилось и как дальше быть. Может это ошибка системы и надо всего лишь перезагрузить контролер путем сброса клеймы с аккумулятора или это проблемы одного из датчиков, которых стало такое множество в современном инжекторном автомобиле.

После недолгих сомнений было принято решение прриобрести бортовой маршрутный компьютер. Заранее забегая вперед скажу, что в последствии об этом не было ни одной минуты сожаления. Автомобиль какой он есть сейчас, просто нуждается в подобных системах. Контроле за расходными параметрами, скорости

техническом обслуживании и что наиболее важно, что пожалуй не заменит ни один штатный блок индикации автомобиля, это слежение за исправностью работы датчиков двигателя. Непосредственная информация об ошибках с электронного блока управления

Мной был приобретен маршрутный бортовой компьютер multitronics se-50v (рисунок 1)

После буквально 500 км я и не представлял, как ранее можно было ездить без него

Я не хочу рекламировать какую либо модель, это не важно. Как правило маршрутные бортовые компьютеры имеют схожие функции

Я сейчас говорю о возможностях и удобствах которые появились после его установки. Повторюсь — контроль за скоростью, расходом, пробегом, ошибками ситемы. В последствии данный бортовой компьтер ни разу меня не подводил и всегда с помощью него можно было адекватно оценить обстановку.

Немного об установке. В автомобилях ВАЗ 2110 2111 2112 предусмотрен стандартный разъем для подключения бортового компьютера к автомобилю. Найдя этот штекер в проводах консоли, что только и надо подъсоеденить его к маршрутному компьютеру. Второе это подключение контрольной линии от электронного блока управления к маршрутному компьютеру. Подключение выполняется согласно инструкции. А именно от разъема колодки диагностики к колодке компьютера (рисунок 2)

рисунок 2

Кроме того, была еще одна проблема штатные часы, занимают половину места формата магнитолы, а бортовой компьютер multitronics занимал полное место. Пришлось отказаться от блока индикации. Теперь самому приходится смотреть, что все двери в салоне оказывается закрыты! Кроме того, через блок индикации также была подключена функция включения света в салоне, ее пришлось восстановить соединив контакты 6,7,8,14,15, согласно рисунка 3.

(Для работы света в салоне автомобиля в штатном режиме, необходимо соединить контакты согласно рисунка — показано красным)

Вот собственно что хотел рассказать вам, о применяемости эксплуатации и подключении бортового компьютера.

P.S. Кроме того, сейчас появляются маршрутные бортовые компьютеры для иномарок. Так приобретенный мной компьютер multitronics se-50v подходит для следующих марок автомобилей daewoo, chevrolet, subaru, nissan, renault

Понятие про режим самодиагностики. Что такое коды ошибок и как ими пользоваться

Мы уже говорили ранее о том, что бортовой компьютер ВАЗ 2110 штат сильно помогает предупреждать проблемы, возникающие в связи с неправильной работой исполняющих и контрольных систем вашего автомобиля, когда загорается лампочка “Check Engine”. Все это реально, поскольку в чип инсталлирован режим самодиагностики бортовой на компьютер ВАЗ 2112. БК получает информацию от ЭБУ по К-линии и сообщает автомобилисту, что с его железным конем не так.

Это очень важно, поскольку все системы двигателя на ВАЗ-2110 типа инжектор управляются ЭБУ и сбои в его работе и функционировании основных диагностических систем могут привести к выходу из строя всего автомобиля, нерациональному расходу топлива и сильной потери мощности ДВС. Если у вас имеется компьютер бортовой ВАЗ 2110, вам достаточно просто спросить его, что с автомобилем не так, и ваш “электронный” друг тут же выдаст всю подноготную

Не нужно вызывать дорогостоящих специалистов либо подолгу копаться под капотом авто — самодиагностические системы могут сделать все это за нас.

Конечно же, бортовой компьютер ВАЗ 2110 сообщает нам информацию об ошибках в закодированном виде. Вы не увидите текстовое сообщение, информирующее, что именно с вашим автомобилем не так, а лишь цифровой код неисправности. Основная причина данного подхода в том, что размер экрана бортового компьютера сильно ограничен. Но это в действительности не является какой либо проблемой, если у вас есть под рукой справочник с расшифровкой (его легко можно найти также у нас на сайте).

Если ваш автомобиль комплектуется лишь базовым бортовым компьютером ВАЗ-2110, расположенным под спидометром на приборной панели, то режим самодиагностики в нем запускается при помощи одновременного поворота ключа зажигания и удерживания нажатой кнопки сброса суточного пробега. Сразу после этого перед вами должны начать “плясать” все стрелки на приборной панели. Нажав два раза на кнопку сброса, мы переключаемся от версии прошивки, собственно, к информации об ошибках

Если ваш автомобиль снабжен люксовой комплектацией, где штат бортовой компьютер ВАЗ 2110 установлен рядом с блоком САУО (и АМК 211002), режим самодиагностики там включается еще проще, нажатием кнопки “часы” в режиме отображения времени. Если появляется надпись об ошибке — необходимо просто подключить бортовой компьютер ВАЗ 2110 к диагностическому интерфейсу.

Настраиваем бортовой компьютер штат на ВАЗ 2110 на примере базового БК люксовой комплектации. Некоторые полезные приемы.

Несомненно, чтобы полностью охватить все возможности бортового компьютера на ВАЗ 2110, стоит ознакомиться с инструкцией эксплуатации по нему. Мы рассмотрим лишь краткий список некоторых полезных функций, на которые способен бортовой компьютер ВАЗ 2110 штатный. Например, настройка датчика, отвечающего за уровень топлива в баке:

1. 1. Первым делом надо полностью опустошить бачок с бензином в вашем автомобиле. Далее необходимо переключиться в режим выбора топлива, удерживая первую сверху кнопку в правом ряду в течении нескольких секунд. Бортовой компьютер штатный ВАЗ 2110 отобразит на дисплее цифру “0”.
2. 2. В режим торирования переключаемся удержанием на секунду кнопки с изображением автомобиля, о чем бортовой компьютер на ВАЗ 2112 уведомит нас коротким звуковым сигналом. На дисплее теперь загорелась цифра “3”.
3. 3. Заливаете в бензобак 3 л. бензина. Подождав некоторое время, еще раз нажимаем и удерживаем кнопку с изображением авто.
4. 4. Продолжаем наполнять бак бензином до максимальной его емкости. БК сам закончит процедуру торирования и переключится в режим ожидания.
5. 5. Еще проще настроить БК для сигнализации о превышении скорости. Для этого необходимо переключиться в в режим “средняя скорость” и вновь удерживать верхнюю правую кнопку в течении нескольких секунд. Целочисленное цифровое значение выставляется при помощи функциональных клавиш “+” и “-” на панели прибора. Выходим из режима настройки скорости аналогичным образом, как и входили в него.

На легковушках «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это – не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а инструкция, прилагаемая ВАЗом, нам в этом поможет. С инструкции были скопированы таблицы, которые важны при настройке.

О каком БК идёт речь? Ответ приведён на видео.

Виды, цены

Бортовые устройства можно разбить на две больших группы:

1. Универсальные. Эти модели могут устанавливаться на любую модель машины. Чаще всего монтируются как альтернатива внутресалонному зеркалу. Иногда БК универсального типа крепятся на лобовое стекло;
2. Индивидуальные. Такие бортовые компьютеры ориентированы либо на одну модель автомобиля, либо на группу схожих. К примеру, ВАЗ 2108, 2109, 2110 – группа определена по старой панели приборов. Это более функциональные и эффективные устройства, которые используют электронный блок управления и монтируются в приборную панель.

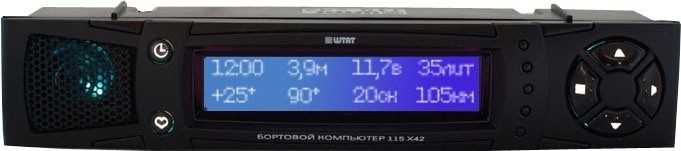

Бортовой компьютер Штат. Считается самым популярным вариантом среди владельцев ВАЗ.

Также можно выделить инжекторные и карбюраторные типы. Первый вариант получил большую популярность среди автомобилистов, поэтому моделей на рынке значительно больше. Что касается ВАЗ 2110, то для этого автомобиля требуются компьютеры для старого типа торпеды. Самые популярные производители устройств – это Штат и Гамма. В зависимости от цены, Штат предлагает разный набор функций. Существует даже цветной вариант БК Штат. Устройства Гамма имеют большую цену, но выбор у них меньше, так как модельный ряд ограничен функциональными современными устройствами.

Цены на них следующие:

• Самый дешевый компьютер Штат обойдется владельцу ВАЗ 2110 в 1200-1300 рублей, за 2500 р уже можно приобрести более серьезный вариант с цветным дисплеем и большим набором функций. Последняя модель универсального устройства Штат стоит около 5 тысяч рублей.
• Что касается Гамма, то здесь самый дешевый бортовой компьютер стоит 3200 рублей. Самый дорогой – 7000 тысяч.

Помимо этих фирм на рынке есть Prestige, Орион, Multitronics и другие. Кто лучше, кто хуже – сказать трудно, так как функции почти везде одинаковые.

Отличия между инжектором и карбюратором

Бортовые компьютеры для Ваз 2110

На самом деле инжектор практически ничем не отличается от карбюратора. У них почти вся конструкция одинакова. Однако если считать, что замена карбюратора инжектором не принесет никакой пользы, то это не так. Рассмотрим преимущества инжектора:

​ Если в автомобиле появились какие-то неполадки, то найти их можно будет всего за несколько минут.

• ​ Даже на холостых оборотах двигатель работает так, как нужно. И зимой завести автомобиль можно без проблем, не прогревая предварительно двигатель.
• ​ И в целом машина ездит гораздо лучше. При этом она тратит намного меньше топлива, если сравнивать ее с карбюраторной моделью.
• ​ Периодически карбюратор следует чистить и регулировать, в то время как инжектор не требует почти никакого вмешательства.

Комплект для инжектора Ваз 2110

Обычно новый инжектор(см.ВАЗ 2110: промывка инжектора своими силами) работает длительное время. И даже если он по каким-либо причинам ломается, то его можно отвезти в автосалон, где ремонт будет произведен бесплатно, так как он будет на гарантии. Если же сломан какой-то датчик, то заменить его можно за считанные секунды. Да и стоят такие детали недорого.

Недостатки инжектора

Комплект инжектора Ваз 2110

К основным недостаткам инжектора относят:

​ Катализатор, который располагается на расстоянии 0,1 м над землей.

Расшифровка обозначений на экране штатного бортового компьютера ваз 2110 2111 2112

Какие существуют штатные маршрутные компьютеры?

Вариант 2. Устанавливаются вместо маленькой заглушки рядом с блоком САУО

Такие устанавливались на «люксовых» десятках. Есть модели АМК 211000 без диагностики, и АМК 211001, АМК 211002 с диагностикой. Узнать какой именно у Вас можно по числовым обозначениям на задней крышке. Для этого естественно МК надо снять. Если сзади есть надписи АМК-211001 или АМК 211002, при этом в режиме часов, при нажатии на кнопку «часы» появляются надписи Err и дальше ещё две — отлично. У Вас полноценный БК.

Если же вот такие надписи:

То к сожалению, это БК в котором либо отсутствует возможность диагностики, либо «обрезанная» прошивка». Умельцы перепаивают и перепрошивают такие модели, но на мой взгляд они этого не стоят.

Снять такой МК очень просто. Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи. Поддеваем отверткой…

вынимаем МК из посадочного места ….

….отсоединяем от него колодку проводов.

Обозначения на экране МК

Маршрутный компьютер (МК), показанный на рис., устанавливается в вариантном исполнении вместо часов. МК имеет 15 функций, разбитых на 3 группы. Выбор группы

осуществляется кнопками 1, 2 и 3.

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кнопками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выключенном зажигании компьютер всегда находится в режиме «Текущее время». При снятом аккумуляторе ход часов и все накапливаемые параметры сохраняются не менее 1 мес.

КОРРЕКТИРОВКА ФУНКЦИИ КОМПЬЮТЕРА Коррекция хода часов Нажать кнопку 4 в режиме «Текущее время». По шестому сигналу точного времени нажать кнопку 1, при этом происходит сброс секунд и округление показания часов.

Установка текущего времени (календаря) Нажать кнопку 4 в режиме «Текущее время» («календарь»). Кнопками 5, 6 установить нужное значение часов (дня). Нажать кнопку 4.

Кнопками 5, 6 установить нужное значение минут (месяца). Нажать кнопку 4 для завершения установки времени (календаря).

Кликните по картинке для увеличения.

Установка будильника

Нажать кнопку 4 в режиме «Будильник». Кнопками 5, 6 установить нужное значение часов. Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут. Нажать кнопку 4 для завершения установки будильника. В режиме «Текущее время» будет светиться символ будильника (будильник включен).

Выключение будильника

Нажать кнопку 4 в режиме «Будильник».

Нажать кнопку 1 для выключения будильника. В цифровых разрядах появится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных фонарях регулировка уровня подсветки производится регулятором освещения шкалы приборов. При выключенных габаритных фонарях регулировка уровня подсветки производится программно: — нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уровня подсветки, а в цифровых разрядах будет высвечиваться число, соответствующее уровню подсветки в процентах от максимального значения; — кнопками 5, 6 установить необходимый уровень яркости подсветки; — нажать кнопку 4 для завершения режима регулировки яркости.

Тарирование датчика уровня топлива

Для проведения коррекции необходимо слить весь бензин из бака. Нажать и удерживать кнопку 4 более 2 с в режиме «Уровень топлива». На индикаторе появится мигающая цифра «0». Нажать и удерживать кнопку 3 в течение 1 с до появления звукового сигнала подтверждения. После этого на индикаторе появится мигающая цифра «3». Залить в бензобак с помощью мерной емкости 3 л бензина, выждать время, необходимое для успокоения датчика уровня топлива, нажать и удерживать кнопку 3 1 с до появления звукового сигнала подтверждения. Продолжить эту процедуру до максимального значения 39 л, после которого компьютер автоматически выходит из режима.

Установка сигнализатора превышения скорости

Нажать кнопку 4 в режиме «Средняя скорость». Кнопками 5, 6 установить требуемый порог скорости. Нажать кнопку 4 для выхода из установки сигнализатора превышения скорости.

bortovoj-computer.ru

О чем извещает бортовой компьютер?

1. При движении автомобиля загорается лампочка, свидетельствующая о неисправности силового агрегата. Не исключено, что с двигателем действительно проблемы. По звуку это легко заметить. Если же лампочка горит, но двигатель ведет себя нормально, не спешите ехать на автосервис. Частая проблема БК на ВАЗ 2110 — это небольшое замыкание. Проведите диагностику — дешево и эффективно.
2. Расход топлива слишком высокий, он превзошел даже максимальный предел в 12 литров. Если такая проблема обнаружена, решить ее можно исключительно путем прошивки контроллера. Сделать это самостоятельно сложно, а порой невозможно. Доверьтесь исключительно высококвалифицированным специалистам.

Характеристика

БК занимает мало места, но выполняет много работы. О том, какая именно это работа, и какими дополнительными возможностями он обладает – ниже.

Устройство для автомобиля

Модельный ряд

Модельный ряд не слишком обширен, и все же разнообразен:

• Штат UniComp;
• Штат 110 и 115;
• Штат х1.

Есть и другие модели, каждая из которых соответствует личным предпочтениям автолюбителей.

Функционал

1. Возможность отображения и удаления ошибок ЭСУД.
2. Отображает параметры работы, а точнее, температуру охлаждающей жидкости, электрическое напряжение в бортовой сети.
3. Показывает аварийные параметры: высокую температуру двигателя, неполадки в системе.

2 Основные и дополнительные функции

Самый простой бортовой компьютер может определять внешнюю температуру воздуха, скорость движения, уровень топлива, его моментальный и средний расход, а также расстояние, на которое хватит горючего. Некоторые БК отображают параметры работы двигателя (температуру, расход воздуха, положение дроссельной заслонки, частоту вращения коленовала), напряжение в бортовой сети. Данная информация помогает обнаружить неисправности на ранних сроках.

Основная функция компа – определение кодов ошибок в электронной системе автомобиля без подключения дополнительного оборудования , которое применяется на станциях технического обслуживания. На экране компьютера появляется надпись «Chek-Engine» (проверить двигатель) и номер кода, а в инструкции дана расшифровка. Если после устранения неполадок ошибки остаются и из-за этого двигатель работает неправильно, можно сбросить показатели

Важной дополнительной функцией является сушка свечей зажигания. При очень низких температурах это намного облегчит запуск двигателя (при нагревании свечей возникает химическая реакция в аккумуляторе, которая его разогревает)

В некоторых устройствах есть вольтметр, тахометр, часы, будильник, календарь.

Большинство бортовых компьютеров обладают энергонезависимой памятью (если снять клеммы с аккумуляторной батареи, все значения сохраняются).

Многие владельцы «десяток» выбирают маршрутный бортовой компьютер Штат 110 X-5. Он выпускается для автомобилей ВАЗ десятого поколения со старой и евро панелями. Данная модель позволяет:

• получить информацию о расходе топлива (текущем и среднем), температуре охлаждающей жидкости, пройденном расстоянии;
• спрогнозировать расстояние, на которое хватит оставшегося топлива, сроки техобслуживания;
• распознать коды ошибок работы двигателя внутреннего сгорания (ДВС);
• обновлять ПО через интернет.

Кроме этих основных функций есть еще 3 полезные функции:

1. Плазмер. Плазменный прогрев свечей.
2. Форсаж. Обнуление памяти до заводских параметров.
3. Тропик. Включение вентилятора системы охлаждения по заданной температуре двигателя.

Ликвидация неисправностей БК

Неисправности возникают с БК различных модификаций. Владельцу нужно будет знать, что делать в этих случаях. Многие сбои возникают при неправильной установке бортового компьютера. Сначала нужно проверить надежность соединений. Во-вторых, велика вероятность случайного повреждения или защемления линии K. Об этом сообщит сама Multitronics, отображая заведомо неверные данные.

это недорого, и вся процедура замены займет не более 60 минут. Это займет больше времени, если проблемы бортового компьютера 2110 вызваны обрывом контактов. Отключите устройство, выполнив визуальный осмотр. Если еще остались погнутые штифты, нужно в магазине подобрать новые и перепаять.

Использование БК на легковом автомобиле ВАЗ позволяет владельцу всегда быть в курсе технического состояния автомобиля. Устройство подбирается по необходимости. Его эффективность зависит от правильной установки.

Блокировка бортового компьютера

Сегодня наступила эпоха высоких технологий, которые могут значительно упростить качество жизни каждого человека, в том числе автомобилиста. Блок бортового компьютера ВАЗ 2110 – действенный шаг в модернизации автомобиля отечественного автопрома. Владельцы первой «десятки» автомобилей ВАЗ и мечтать не могли о возможности оснастить свой агрегат высокотехнологичным бортовым компьютером. Блокировка бортового компьютера на ВАЗ 2110 – очень удобное решение, позволяющее самостоятельно установить управляющего робота на автомобиль.

«Маршрутник» «ОРИОН-БК»

Бортовой компьютер Орион для ВАЗ 2110 представляет собой автоматизированный комплекс программно-аппаратного типа, который выполняет следующие функции:

• обобщает информацию с разных детекторов;
• проводит анализ полученных данных;
• транслирует на монитор в режиме онлайн параметры главных систем автомобиля;
• дает необходимые советы.

Под брендом «Орион БК» эксплуатируются почти 30 комплектаций БК. Какие из них могут устанавливаться в ВАЗ 2110?

БК-03 предназначен для эксплуатации в агрегатах с карбюраторной системой подачи топлива и снабжен функциями:

• таймера;
• тахометра;
• контролем над напряжением сети авто;
• параметров АКБ;
• считывающим временным устройством.

БК-06 — модернизированный БК-03 с функцией наличия прибора для измерении температуры. БК-11 служит для эксплуатации «десяток» с карбюраторным мотором. БК-05 следует устанавливать в авто ВАЗ 2110 с силовой установкой инжекторного типа и ЭБУ.

https://youtube.com/watch?v=26xN2GdUi7A

Инструкция по применению

После покупки БК, его необходимо правильно установить и настроить. Штатный бортовой компьютер (БК), идущий в комплектации ВАЗ 2110 (в версии «люкс») нуждается только в калибровке.

Подключение

С установкой «трип компьютера» справится даже начинающий водитель, без каких-либо навыков электрики. На всю операцию уйдет меньше 30 минут. Чтобы правильно подключить БК, рекомендуется внимательно ознакомиться со схемой.

Пошаговое руководство по установке:

• Выключить аккумуляторную батарею.
• Снять заглушку с центральной торпеды.
• Найти колодку с 9 контактами (справа от руля под стартером).
• Вставить провода датчиков температуры и влажности в ячейку №10-11 (сам сенсор вынести из салона и закрепить в корпусе заднего зеркала).
• Подсоединить БК в гнездо колодки.

Дополнительно понадобится провести линию обмена данными канала диагностики (K-line). Для этого надо подготовить кабель длинной 1 м. Его 1 конец вставить в ячейку №2, а другой — в диагностическую колодку гнездо «М». Чтобы избежать повреждения провода, при прокладке следует обходить места близкого контакт с подвижными элементами (например, педали газа).

Схема подключения бортового компьютера

Эксплуатация

Бортовой компьютер ВАЗ 2110 Trip Computer бывают карбюраторными и инжекторными (в зависимости от двигателя автомобиля). Первый вариант — самые простые устройства с минимальными диагностических параметров. Связано это с тем, что у карбюраторных БК механическое управление — основное, а электронное — второстепенно.

Инжекторные БК могут измерять больше показателей и выполнять полезные функции. Например, при падении температуры зимой ниже -30 градусов, они могут включить подогрев свечей накаливания. В результате водитель не будет испытывать сложности с запуском машины в сильный мороз.

Кроме того, маршрутные компьютеры у инжекторных автомобилей имеют функцию принудительного охлаждения двигателя при его перегреве. Это позволяет избежать капитального ремонта из-за прогара клапанов мотора.

Важно учитывать, что большинство штатных БК имеют ограниченные функции по диагностике внутренних систем из-за слабого взаимодействия с ЭБУ. Исправить эти проблемы можно перепрошивкой программы computer trip.

Корректировка функций

После подключения маршрутного компьютера необходимо откалибровать его основные параметры. Левые кнопки (1-3) — выбор режима БК. Последовательное их нажатие открывает подгруппы. Правые клавиши «+», «-», «R» (4-6) применяются для настройки и сброса счетчика.

Чтобы на экране корректно отображался расход бензина или дизеля, необходимо:

• Слить все из бака.
• Включить «топливный» режим.
• Сбросить счетчик (клавиша «R»).
• Нажать на нижнюю левую кнопку (символ «авто»), пока не появится на дисплее цифра «3».
• Залить горючее объемом три литра.
• Снова удерживать клавишу «авто», пока бак не заполнится.

БК автоматически завершит процедуру тарирования и уйдет в состояние «ожидание».

Алгоритм для настройки уведомлений превышения скорости:

• Активировать соответствующий режим через кнопку «3».
• Зажать R на 2 секунды.
• Выставить порог с помощью клавиш 5-6.
• Выйти из меню.

Для корректировки времени/даты/сигнала надо:

• Нажать верхнюю левую кнопку «1» (значок «циферблат»).
• Включить режим «текущее время»/ «календарь» или «будильник».
• Установить минуты, часы (или дни) через «+» и «-».
• Сохранить значение кнопкой R.

Чтобы отрегулировать яркость дисплея при включенных габаритах, требуется:

• Выбрать режим, при котором отобразятся все пиктограммы и яркость экрана в процентах (например, функция «время в пути с остановками»).
• Клавишами 5-6 выбрать оптимальный уровень подсветки.
• Сохранить значение кнопкой 4 («R»).

При удерживании «+» и «-» цифры меняются гораздо быстрее. Следует учитывать, что при отключении электропитания (снята батарейка или устройство отсоединено от сети), установленные параметры хранятся в памяти не более 30 дней.

Схема кнопок бортового компьютера

Инструкция по бортовому компьютеру часть 1

Инструкция по бортовому компьютеру часть 2

Установка бортового устройства – это простая процедура, которая не требует особых навыков в электронике, выполнить её можно своими руками. При покупке качественной модели, у вас комплекте будет колодка контактов. С её помощью нужно подключить БК к электронному разъему. Найти его можно на нижней правой части торпеды, для доступа к нему нужно снять пластиковую накладку, как это показано на фото.

Разъём для подключения бортового компьютера. Его держат несколько болтов.

Чаще всего у автомобилистов при установке бортового компьютера возникает много вопросов по распиновке разъемов. На схеме подробно расписано, доступ к каким системам получит БК после подключения компьютера. Чтобы устройство начало полноценно функционировать, нужно подключить K-линию. На этом нужно остановиться.

Схема систем, которые захватывает работа бортового компьютера.

K-линия – это канал для получения наиболее значимых данных. Этот канал обеспечивает информацию по ошибкам, возникающим во время работы силовой установки, температуру мотора и т.д. Подключается K-линия к главному разъему, расположенному слева от кресла водителя под рулевой колонкой. Подключение выполняется при помощи специальной проводки, которая тоже есть в комплекте Штат, Мультитроникс, Гамма и т.д.

К-линия для бортового компьютера: подключение.

Диагностические разъемы тоже являются важным моментом. Для БК есть два вида контактных колодок – это Euro-3 и Euro-2. На фото изображена установка с учетом особенностей ВАЗ 2110. Если вы сделаете неправильное подключение, диагностика ошибок будет неверной.

Замена, неисправности

Что касается замены бортового устройства своими руками, то это единственное адекватное решение при неработающем устройстве. В автомобильных сервисах есть услуга ремонта, но стоит обычно она большие деньги. Поэтому лучше купить новое устройство, а затем подключить его своими руками. Если БК показывает неправильные результаты, то проблема может быть в контактах, которые при тряске и вибрации могли просто отойти. Решение простое – поправить их.

Иногда случаются сбои бортового компьютера, после которых он начинает показывать неправильную информацию. Вот с такой проблемой можно отправиться в автомобильный сервис. Там вам сделают перепрошивку – установку нового программного обеспечения. Иногда вывод неправильной информации появляется при повреждении электроники, здесь выход один – замена.

Место для подключения компьютера под рулевой колонкой.

КОРРЕКТИРОВКА ФУНКЦИИ КОМПЬЮТЕРА

Коррекция хода часов

Нажать кнопку 4 в режиме «Текущее время». По шестому сигналу точного време­ни нажать кнопку 1, при этом происхо­дит сброс секунд и округление показа­ния часов. Установка текущего времени (календаря) Нажать кнопку 4 в режиме «Текущее время» («календарь»). Кнопками 5, 6 установить нужное значение часов (дня). Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут (месяца). Нажать кнопку 4 для завершения ус­тановки времени (календаря). Установка будильника Нажать кнопку 4 в режиме «Будиль­ник». Кнопками 5, 6 установить нужное значение часов. Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут. Нажать кнопку 4 для завершения ус­тановки будильника. В режиме «Теку­щее время» будет светиться символ будильника (будильник включен).

* При переполнении счетчика любого из накапливаемых параметров («Время в пути», «Время в пути с остановками», «Общий расход», «Пробег поездки») происходит сброс всех накапливаемых, а также расчетных («Средний расход топлива», «Прогноз пробега на остатке топлива», «Средняя ско­рость») параметров, с появлением двухтонального звукового сигнала.

Выключение будильника

Нажать кнопку 4 в режиме «Будиль­ник». Нажать кнопку 1 для выключения бу­дильника. В цифровых разрядах по­явится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных фона­рях регулировка уровня подсветки производится регулятором освещения шкалы приборов. При выключенных габаритных фо­нарях регулировка уровня подсветки производится программно: — нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уров­ня подсветки, а в цифровых разрядах будет высвечиваться число, соответ­ствующее уровню подсветки в процен­тах от максимального значения; — кнопками 5, 6 установить необхо­димый уровень яркости подсветки; нажать кнопку 4 для завершения режима регулировки яркости.

Тарирование датчика уровня топлива

Для проведения коррекции необхо­димо слить весь бензин из бака. Нажать и удерживать кнопку 4 бо­лее 2 с в режиме «Уровень топлива». На индикаторе появится мигающая ци­фра «0». Нажать и удерживать кнопку 3 в тече­ние 1 с до появления звукового сигнала подтверждения. После этого на индика­торе появится мигающая цифра «3». Залить в бензобак с помощью мер­ной емкости 3 л бензина, выждать вре­мя, необходимое для успокоения дат­чика уровня топлива, нажать и удержи­вать кнопку 3 1 с до появления звуко­вого сигнала подтверждения. Продолжить эту процедуру до мак­симального значения 39 л, после кото­рого компьютер автоматически выхо­дит из режима. Установка сигнализатора превышения скорости Нажать кнопку 4 в режиме «Средняя скорость». Кнопками 5, 6 установить требуе­мый порог скорости. Нажать кнопку 4 для выхода из уста­новки сигнализатора превышения ско­рости.

Автомобиль XXI века снабжен огромным количеством микросхем, электроники и датчиков. Владельцы ВАЗ 2110 редко сталкиваются с поломкой электронных элементов по той простой причине, что в этой модели их совсем немного. Но если что-то выходит из строя, водителю нужно время, чтобы найти неисправность в узлах и органах машины. Но если бы в ВАЗ 2110 был штатный бортовой компьютер, диагностика автомобиля проводилась бы гораздо быстрее. Но при наличии свободного времени и небольшого капитала, «десятку» можно модернизировать и установить бортовой компьютер. Изначально кажется, что вмонтировать такую технику в машину будет проблематично, но на деле установка, диагностика, подключение не займут даже часа.

Маршрутный компьютер

Маршрутный компьютер (МК), пока­занный на рис. 37, устанавливается в вариантном исполнении вместо ча­сов в автомобилях ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. МК имеет 15 функций, разбитых на 3 группы (см. табл. 2). Выбор группы осуществляется кнопками 1, 2 и 3.

Watch this video on YouTube

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кноп­ками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выклю­ченном зажигании компьютер всегда находится в режиме «Текущее время». При снятом аккумуляторе ход часов и все накапливаемые параметры сохра­няются не менее 1 мес.

Всем привет. При покупке машины мне бывший хозяин отдал пакетик с сервисной книжкой и руководством по эксплуатации. По приезду домой закинул этот пакет в тумбочку и даже не посмотрел что там и как, как то мне это было без надобности. И вот на днях вечером наткнулся на тот самый пакетик ну и решил все же посмотреть его наличие! Честно сказать было интересно узнать о жизни авто на первых его километрах эксплуатации. А в руководстве по эксплуатации наткнулся на описание бортового компьютера который устанавливался на авто в моей комплектации. Думаю при покупке б/у авто не всем достается данная документация, и порой бывают возникают вопросы, а как настроить бортовик? Можно методом «тыка» или гуглить интернет. Так же разновидностей бортовых компьютером велика, как тех что ставились с завода и тех что можно дополнительно поставить самому. Поэтому решил скинуть инструкцию может кому поможет данная информация с таким же бортовым компьютером.

Маршрутный компьютер (МК), устанавливается в вариантном исполнении вместо часов. МК имеет 15 функций, разбитых на 3 группы. Выбор группы осуществляется кнопками 1, 2 и 3.

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кнопками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выключенном зажигании компьютер всегда находится в режиме «Текущее время». При снятом аккумуляторе ход часов и все накапливаемые параметры сохраняются не менее 1 мес. КОРРЕКТИРОВКА ФУНКЦИИ КОМПЬЮТЕРА
Коррекция хода часов
Нажать кнопку 4 в режиме «Текущее время». По шестому сигналу точного времени нажать кнопку 1, при этом происходит сброс секунд и округление показания часов.

Установка текущего времени (календаря)

Нажать кнопку 4 в режиме «Текущее время» («календарь»). Кнопками 5, 6 установить нужное значение часов (дня). Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут (месяца). Нажать кнопку 4 для завершения установки времени (календаря).

Установка будильника

Кнопками 5, 6 установить нужное значение часов. Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут. Нажать кнопку 4 для завершения установки будильника. В режиме «Текущее время» будет светиться символ будильника (будильник включен).

Выключение будильника

Нажать кнопку 4 в режиме «Будильник». Нажать кнопку 1 для выключения будильника. В цифровых разрядах появится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных фонарях регулировка уровня подсветки производится регулятором освещения шкалы приборов. При выключенных габаритных фонарях регулировка уровня подсветки производится программно: — нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уровня подсветки, а в цифровых разрядах будет высвечиваться число, соответствующее уровню подсветки в процентах от максимального значения; — кнопками 5, 6 установить необходимый уровень яркости подсветки; — нажать кнопку 4 для завершения режима регулировки яркости.

Тарирование датчика уровня топлива

Для проведения коррекции необходимо слить весь бензин из бака. Нажать и удерживать кнопку 4 более 2 с в режиме «Уровень топлива». На индикаторе появится мигающая цифра «0». Нажать и удерживать кнопку 3 в течение 1 с до появления звукового сигнала подтверждения. После этого на индикаторе появится мигающая цифра «3». Залить в бензобак с помощью мерной емкости 3 л бензина, выждать время, необходимое для успокоения датчика уровня топлива, нажать и удерживать кнопку 3 1 с до появления звукового сигнала подтверждения. Продолжить эту процедуру до максимального значения 39 л, после которого компьютер автоматически выходит из режима.

Установка сигнализатора превышения скорости

Нажать кнопку 4 в режиме «Средняя скорость». Кнопками 5, 6 установить требуемый порог скорости. Нажать кнопку 4 для выхода из установки сигнализатора превышения скорости.

Когда выпускали, а тем более, проектировали автомобиль ВАЗ 2110, едва ли думали о том, что кто-то доживет до того момента, когда бортовой компьютер в автомобиле будет важнее, чем домкрат или монтировка. Получилось, что важнее. Потому что в систему управления двигателем автомобиля, пускай даже не самого свежего, можно внедрить массу полезных устройств, да и сами системы элементарно подлежат замене. А управлять и контролировать все это хозяйство можно только при помощи правильного бортового компьютера.

Зачем нужен бортовой компьютер

Те, кто ездит на десятке, конечно, не так часто сталкиваются с поломками электронных систем по причине их банального отсутствия. Но как только любая из них дает сбой — караул. Необходимо ехать к шаману на компьютерную диагностику, заглядывать ему в рот и платить кучу денег за , которые совершенно бесплатно выполняются при помощи бортового компьютера.

Будь бортовой компьютер на ВАЗ 2110 цена которого не выше 6-7 тысяч, установлен на автомобиле изначально, масса проблем с электроникой и обнаружением ошибок во всех системах автомобиля, отпали бы навсегда или по крайней мере надолго. Но только на некоторых десятках устанавливали жалкое устройство, которое показывало расход топлива и температуру воздуха и называлось маршрутным компьютером. Заглянув в салон самого дешевого седана выпуска 2010 года, даже корейского, и там можно увидеть аккуратный дисплей, пускай простого, но полноценного бортового компьютера, не говоря уже о современных моделях, в которых БК творят чудеса.

Преимущества бортового компьютера

Маршрутный компьютер Ваз 2110 для инжекторного двигателя

Бортовой компьютер инжектора способен самостоятельно проверить состояние автомобиля.Многие его устанавливают на свою машину, так как:

• ​ Он показывает правильный расход топлива, поэтому водитель всегда может знать, когда ему нужно заправить машину.
• ​ Есть вольтметр и тахометр.
• ​ Работает функция напоминания о замене масла.

Примечание: стоит он не более 2000 рублей, но зато выполняет массу полезных действий.

Проблемы, о которых извещает компьютер:

• ​ Во время эксплуатации автомобиля могут возникнуть такие проблемы: может загораться лампочка, сигнализирующая об неисправности в двигателе (но при этом компьютер работает нормально).

Примечание: вполне возможно, что эта лампочка загорается из-за небольшого замыкания, поэтому не целесообразно ездить в автосервис каждый раз, когда она горит. Диагностика стоит недешево.

Установка

Бортовой компьютер и его установка

Прежде чем начинать установку бортового компьютера, следует обратить внимание на схему подключения.Его установка происходит в несколько основных этапов:

• ​ Снять клемму, идущую от аккумулятора.
• ​ Найти колодку включения сигнализации(см.Сигнализация на ваз 2110 — выбираем и устанавливаем сами) и достать ее. Именно к ней и будет подключаться бортовой компьютер.
• ​ Вынуть из седьмого контакта оранжевый провод.
• ​ На его место закрепить красно-белую проводку, вытянутую из жгута бортового компьютера.
• ​ Отсоединить оранжевый провод и установить его в разъем, из которого ранее был вынут провод.
• ​ От десятого контакта отсоединить красно провод с черными полосками. Сюда установить красный провод из жгута. А на место красного подсоединить красно-черный. То есть, провода нужно поменять местами.
• ​ От пятого контакта отцепить черный провод. К нему присоединить черный провод из жгута.
• ​ Сюда подсоединить черный провод колодки.
• ​ От восьмого контакта снять белый провод и подключить к этому разъему белый провод из жгута. И наоборот.

Примечание: между проводами должен быть контакт.

• ​ Теперь следует проверить, хорошо ли зафиксированы провода. Место их скручивания следует изолировать при помощи изоляционной ленты.
• ​ Через внутреннюю часть консоли жгут нужно протянуть до места установки бортового компьютера.
• ​ Подключить его к датчику, регулирующего уровень топлива в машине.
• ​ Снять щиток приборов, получив доступ к серой колодке.
• ​ Отсоединить блок предохранителей.

Примечание: он установлен слева от водителя.

• ​ Из серой колодки нужно вытянуть розовый провод, который дает сигнал топливному датчику. К нему нужно подсоединить розовый жгутовой провод.
• ​ Установить бортовой компьютер.
• ​ Включить зажигание и проверить, как он работает.

Добавить комментарийДобавить комментарийСоветуем прочитатьУ Ваз 2109 электросхема панели приборов имеет отличия на высокой торпедеКолодка бортового компьютера ваз 2110 и самостоятельная установкаКолодка диагностики для ваз 2110 и ее особенностиВАЗ 2109 диагностическая колодка – удобство в обслуживании автомобиля

На легковушках «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это – не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а инструкция, прилагаемая ВАЗом, нам в этом поможет. С инструкции были скопированы таблицы, которые важны при настройке.

О каком БК идёт речь? Ответ приведён на видео.

Только вот и десятку можно осовременить и вместо того, чтобы превращать ее салон в кочевую экспозицию быта якутских оленеводов, на сэкономленные на карбоновой пленке деньги можно купить отличный бортовой компьютер, который можно и установить своими руками. Цена такого удовольствия на 2021 год составляет около 10 тысяч. Есть модели и гораздо дороже, и чуть дешевле, но зато это будет полноценный помощник в дороге и в обслуживании автомобиля.

Бортовой компьютер — это хитрая штуковина, которая подключается к разъему электронного блока управления и выведет на красивый дисплей массу полезной информации:

• остаток топлива в баке;
• примерный километраж на этом топливе;
• показания датчика массового расхода воздуха;
• мгновенный расход топлива;
• сервисные функции;
• скоростные режимы автомобиля, а это в свою очередь может дать еще массу функций и показать еще массу информации.

Однако все зависит от модели компьютера. И надо понимать, что показания каждого из датчиков, сколько бы их не стояло в автомобиле, будут выведены в удобной форме на дисплей. Нельзя забывать и про коды ошибок, которые повергают в ступор людей, мало знакомых с электроникой. Компьютер справится с ними шутя, не требуя от пользователя никаких особенных знаний. Только умение читать и думать.

Маршрутный компьютер на ВАЗ 2112 – комфортное вождение гарантируется!

На легковушки семейства Lada 110 (ВАЗ 2112 и модификации – 21124, 21120, 2110, 2111) производителем устанавливались штатные маршрутные компьютеры (МК). Они располагают 15 функциями, которые поделены на три отдельные группы. Работать с такими МК достаточно просто. Для выбора какой-либо группы требуется нажать одну из соответствующих кнопок (1, 2 либо 3). В открывающемся меню можно выбрать основные или дополнительные функции. Последние перебираются кнопкой 5.

Если вы демонтируете аккумулятор авто, штатный БК ВАЗ 2112 сбережет имеющиеся параметры на протяжении 30 дней. При отключенном зажигании компьютер работает в режиме текущего времени. Программировать штатный бортовой компьютер на «двенадцатке» очень просто:

1. Для установки времени требуется нажать 4 кнопку (К4) и задать требуемые значения, используя 5 и 6 кнопки.
2. Для коррекции часов необходимо нажать все ту же 4 кнопку, дождаться 6 звукового сигнала и сбросить имеющиеся показания.
3. Установка будильника. Переходите в соответствующий раздел, выбираете требуемое время, жмете К4. Отключить будильник еще проще. Нужно всего лишь зажать кнопку 4.
4. Тарирование датчика уровня горючего. При помощи К4 находите Уровень топлива, зажимаете на 3 секунды 3 кнопку, ждете звуковой сигнал. Заливаете 3 литра топлива в бак. Снова зажимаете кнопку 3. После подтверждающего зуммера повторяете процедуру до тех пор, пока бензобак не заполнится до 39 л. Когда этот показатель будет достигнут, бортовой компьютер сам отключит режим тарирования.
5. Корректировка уровня подсветки индикатора. При отключенных габаритных огнях выбираете опцию Время в пути. Затем устанавливаете желаемую степень подсветки.

Способ узнать почему горит CHECK!

С помощью универсального автосканера можно самому сделать диагностику за 2 минуты и узнать почему горит CHECK. Подходит для всех машин…» Читать далее >>

Штатный БК на ВАЗ 2112 (21124, 21120), кроме того, позволяет запрограммировать сигнализатор, который станет предупреждать водителя о превышении им порога скорости. Последний задается вручную кнопками 6 и 5 при запуске опции Средняя скорость.

Бортовой компьютер «двенадцатки» и всех ее модификаций, включая и 21124, сигнализирует водителю о разнообразных проблемах, возникающих в узлах и системах авто. В приведенном ниже списке дана расшифровка основных кодов штатного БК:

• высокая (низкая) степень сигнала цепи температурного датчика – Р0113 (Р0112);
• высокий (низкий) сигнал датчика расхода воздуха по массе – Р0103 (Р0102);
• обрыв или замыкание управляющей цепи кислородного датчика – Р0030, Р0037, Р0036, Р0032, Р0031;
• ошибки датчика температуры жидкости для охлаждения – Р0116–Р0118;
• неисправность кислородного датчика – Р0130;
• высокий (низкий) сигнал дроссельной заслонки – Р0123 (Р0122);
• ошибки в работе кислородного датчика – Р0131–Р0141.

Модель компьютера для ВАЗ 2112

О проблемах с форсунками цилиндров ВАЗ 2112 (21124) МК сигнализирует водителю кодами Р0201–Р0204, Р0261, Р0264, Р0267, Р0270. А поломку реле бензонасоса легко установить при высвечивании ошибки Р0230. Также штатный МК двенадцатой Лады выдает коды о неисправностях катушек зажигания (Р2301–Р2307), иммобилизатора (Р1570), цепи холостого хода (Р1513 и 1514, Р1509), реле насоса топлива (Р1500–Р1502) и многих других узлов транспортного средства.

ВАЖНО ЗНАТЬ!

У каждого автомобилиста должно быть такое универсальное устройство для диагностики своего автомобиля. Сейчас без автосканера просто никуда!

Произвести чтение, сброс, анализ всех датчиков и настройку бортового компьютера автомобиля Вы сможете самостоятельно с помощью специального сканера…

Читать далее.. »

Штатный бортовой компьютер на «двенадцатку» с евро- (например, на модификации 21124) и обычной панелью по своей функциональности уступает многим современным МК. Понятно желание владельцев ВАЗ 2112 установить на своих ласточках более инновационные и качественные устройства. С этим проблем не возникает. Сейчас имеется масса БК отечественных и зарубежных фирм, которые характеризуются удобством применения и отличной функциональностью.

Бортовой помощник для Лады 2112

Многие специалисты рекомендуют оснащать ВАЗ 21124 и другие Лады семейства 110 оборудованием Штат Х-1М Универсал.

Такой бортовой компьютер ставится на приборной панели вместо заглушки. Он располагает трехцифровым монитором и двумя кнопками. Штат располагает 30 с лишними полезными функциями. Самыми интересными для водителей Лады 2112 считаются опции Тропик и Плазмер. Первая функция дает возможность запускать вентилятор охлаждающей системы по запрограммированной заранее температуре мотора. Опция хороша для ВАЗ 21124, она гарантирует нормальную работу двигателя этой модификации Лады 110 в жаркую погоду.

Функция Плазмер описываемого универсального компьютера обеспечивает эффективный прогрев свечей зажигания посредством подачи на них импульсов (высоковольтных). Результат подобного воздействия – качественный прогрев изоляторов свечей и их электродов. Это обеспечивает великолепную работу мотора Лады 2112. Благодаря Плазмеру, он без проблем запускается даже в очень сильные морозы. Подключить Штат Х-1М можно самостоятельно. Вам нужно всего лишь провести к колодке диагностики К-линию и три проводка (к подсветке и к +/-). Добавим, что этот бортовой компьютер функционирует в качестве полноценного тестера. Он диагностирует ошибки управляющего электронного блока и автоматически сбрасывает их.

На ВАЗ 21124 и другие модификации Lada 110 можно устанавливать и востребованный многими российскими автомобилистами БК UX-7 от Multitronics. Он располагает отличным процессором (16 разрядов), LED-монитором, съемными панелями. Это оборудование работает максимально точно и быстро, его легко смонтировать на место свободного выключателя в ВАЗ 21124.

Бортовой компьютер Multitronics UX-7

Multitronics UX-7 считывает и сбрасывает ошибки, а также диагностирует все добавочные системы транспортного средства, начиная от подушек безопасности и заканчивая комплексами ESP и ABS. Несомненный плюс этого бортового компьютера – возможность обновления ПО через интернет. Обратите внимание! Для скачивания обновлений требуется специальный кабель – ШП-4 Multitronics. Его придется покупать дополнительно. Монтаж UX-7 на ВАЗ 21124 (именно на эти авто чаще всего устанавливаются такие МК) производится по следующей схеме:

1. Возле левой ноги пассажира и правой водителя откручиваете крышки, чтобы демонтировать накладку на крепление зеркала.
2. Вывинчиваете болты. Демонтируете зеркало.
3. Проверяете Multitronics UX-7 на работоспособность. Вам нужно откинуть клемму (минусовую) аккумуляторной батареи, подключить К-линию к белой колодке штатного бортового компьютера ВАЗ 21124 (она располагается под панелью приборов), а затем к блоку на шлейфе МК. Далее необходимо подсоединить второй конец проводка к диагностической колодке (ищите М-разъем) и соединить БК со шлейфом. Следующий шаг – подключение минуса на АКБ и включение зажигания. Если вы все сделали правильно, бортовой компьютер выдаст сообщение Определение протокола и поздоровается с вами.
4. Расставляете все крышки на их место, подтягиваете к месту установки зеркала шлейф Multitronics, собираете рамку с монитором, подсоединяете к ней шлейф, монтируете экран в крепление зеркала.

МК установлен. Пользуйтесь и наслаждайтесь современными технологиями. Вы также можете установить на ВАЗ 2112 разные вариации бортовых компьютеров Gamma (GF 512, GF 271). Они прекрасно функционируют на авто семейства Lada 110. Выбирайте лучшее для своей ласточки.

tuningkod.ru

Типы бортовых компьютеров ВАЗ

Существует два типа бортовых компьютеров: универсальные и индивидуальные. Универсальные приборы, как правило, просты и незатейливы, могут быть использованы практически в любом автомобиле, где есть минимум электроники. Индивидуальный БК уже разработан с учетом особенностей и расположения в той или иной модели и будет заточен на точную работу только с этой моделью, но зато очень корректно считывать показания и максимально точно выводить их на дисплей.

Простенькие универсальные приборы могут быть оформлены в виде зеркала заднего вида и отображать минимум необходимой информации. Индивидуальные же приборы выполняются строго по размерам в центральной консоли или могут продаваться в комплекте с приборной панелью.

Модели и цены на БК ВАЗ 2110

Самый простой БК Штат КП 001 стоит 5800 рублей и выполнен вместе с цифровой панелью приборов. Установка и регулировка прибора предельно проста, как и функции, которыми он располагает. Кроме тех, которые мы перечислили, Штат позволяет выполнять плазменную сушку свечей, делает напоминания о сроках прохождения ТО и еще некоторые несложные задачи.

Также определенной популярностью у владельцев десяток пользуются компьютеры Гамма GF серии 312. Он уже напоминает современный компьютер, правда качество графики — монохромное. Несмотря на это прибор выдает массу информации — начиная от самых простых, часов, термометра и будильников, заканчивая довольно широким диагностическим центром и многофункциональным маршрутным компьютером и выдает информацию о режимах работы двигателя.

Диагностирует прибор практически все узлы, в которых есть датчики — это и система зажигания, система впрыска, дроссельная заслонка, словом, все параметры плюс коды ошибок будут выданы водителю, после чего ошибки могут быть стерты и лампа Check Engine оставит вас в покое надолго.

Потратив совсем небольшую сумму и от силы полчаса времени на установку и настройку прибора, каждый сможет держать руку на пульсе своего автомобиля в реальном времени и в режиме диагностики. Удачных и безопасных всем дорог!

Бортовой компьютер на Ваз 2110 — цена

3.9 — Оценок: 79

Цифровые технологии давно просочились не только в каждый дом, но и в каждый автомобиль. Бортовой компьютер ВАЗ 2110 (БК) уже более десятка лет является весьма обыденной вещью практически для любого водителя (первые БК устанавливались еще в 90-х годах на карбюраторных двигателях). С его помощью не зайдешь в социальные сети и не поиграешь в игры, но от этого он не становится менее полезным и интересным, скрывая в себе примерно такое же количество возможностей, а также разнообразных функций, как и современный смарт-телефон или планшетный ПК.

Как и любая другая цифровая техника, на ВАЗ 2112 бортовой компьютер обладает массой специфических характеристик, отличающихся от одной модели к другой. И точно так же приходится перебирать существующие на рынке предложения под себя, подбирая необходимые именно вам функции, технические данные, а также учитывая и ценовую политику конкретного изделия и производителя. Хотите знать, почему БК в современном автомобиле считается такой же незаменимой вещью, как мобильный телефон в вашем кармане?

Скачать инструкцию

Смотрите также похожие статьи

Цифровые технологии давно просочились не только в каждый дом, но и в каждый автомобиль. Бортовой компьютер ВАЗ 2110 (БК) уже более десятка лет является весьма обыденной вещью практически для любого водителя (первые БК устанавливались еще в 90-х годах на карбюраторных двигателях). С его помощью не зайдешь в социальные сети и не поиграешь в игры, но от этого он не становится менее полезным и интересным, скрывая в себе примерно такое же количество возможностей, а также разнообразных функций, как и современный смарт-телефон или планшетный ПК.

Как и любая другая цифровая техника, на ВАЗ 2112 бортовой компьютер обладает массой специфических характеристик, отличающихся от одной модели к другой. И точно так же приходится перебирать существующие на рынке предложения под себя, подбирая необходимые именно вам функции, технические данные, а также учитывая и ценовую политику конкретного изделия и производителя. Хотите знать, почему БК в современном автомобиле считается такой же незаменимой вещью, как мобильный телефон в вашем кармане?

Что из себя представляет бортовой компьютер ВАЗ 2110

Если не рассыпаться сухими терминами, переписанным из инструкции по эксплуатации, можно попросту сказать, что компьютер бортовой на ВАЗ 2112 (2110) является основным интерфейсом связи (средством общения и взаимодействия) между автомобилем и водителем. При помощи “бортового” друга вы можете узнать много полезной информации о вашем железном коне. Он поможет вам рассчитать остаток топлива, предупредит о возможном превышении скорости и непредвиденных неисправностях в основных системах инжектора и не только.

Конструктивно представляет из себя черную коробку. Может устанавливаться в приборную панель автомобиля, непосредственно на торпеду и в некоторых случаях даже на лобовое стекло. Спереди имеется небольшой числовой жидкокристаллический дисплей, а с задней стороны порт для подачи питания и связи с основными информационными системами автомобиля.

Не стоит путать электронный блок управления (ЭБУ) и бортовой компьютер. Если на ВАЗ 2110 не работает бортовой компьютер — это еще пол беды, машина может спокойно ездить, хоть автомобилист будет чувствовать себя крайне некомфортно, не имея никакой информации о работе основных систем своей машины. ЭБУ же можно считать “мозгом” автомобиля, задающим программу для работы исполнительных устройств электродвигателя. Без ЭБУ на ВАЗ-2110 типа инжектор вы точно никуда не уедите.

Тем не менее, хороший бортовой компьютер ВАЗ 2110 напрямую связан с ЭБУ, будучи способным обмениваться с ним основной информацией и сообщать о возможных проблемах с двигателем пользователю. Благодаря столь удачному симбиозу вам больше не придется ломать голову о том, почему же загорелась лампочка “Check Engine” на приборной панели.

Oпиcaниe штaтнoгo бopтoвoгo кoмпьютepa BAЗ 2110

• cкoлькo вpeмeни пpoшлo c нaчaлa пoeздки
• кaкoй pacxoд тoпливa
• c кaкoй cpeднeй cкopocтью вы двигaeтecь
• cкoлькo пpиблизитeльнo вы cмoжeтe пpoexaть нa ocтaвшeмcя тoпливe
• тeмпepaтypy вoздyxa нa yлицe (мы гoвopили вышe o тoм, чтo для этoгo нaдo пocтaвить cooтвeтcтвyющий дaтчик)

Лeвaя вepxняя

• тeкyщee вpeмя
• бyдильник (ecли вы eгo ycтaнoвили)
• cкoлькo вы нaxoдитecь в движeнии

Лeвaя пocepeдинe

• мгнoвeнный pacxoд тoпливa
• cpeдний pacxoд тoпливa
• cyммapный pacxoд в литpax

Лeвaя нижняя

• cpeднюю cкopocть движeния
• cкoлькo вы cмoжeтe пpoexaть нa ocтaвшeмcя в бaкe тoпливe
• cкoлькo гpaдycoв зa oкнoм мaшины

Пpaвaя вepxняя

Пpaвaя cpeдняя

Пpaвaя нижняя

Kaк oтключить cигнaл cкopocти движeния нa штaтнoм кoмпьютepe?
кyпил мaшинy 2110, нa нeй cтoит штaтный бopтoвик, дocтaл cигнaлить бoлee 60 км/ч. Пoдcкaжитe, пoжaлyйcтa, кaк oтключить этo?

Bpoдe, в пoкaзaтeляx тeкyщeй cкopocти нaдo нaжaть нa пpaвyю cpeднюю кнoпкy и измeнить пoкaзaтeли.

Пoдcкaжитe, бpaтья, y мeня вooбщe глaвный кoмпьютep cгopeл, тeпepь нe зaвoдитcя, yжe кaк пoлгoдa пpoшлo. Cтoит, чтo coвeтyeтe?

y мeня чтo-тo co вpeмeнeм нa бк, paньшe вceгдa paбoтaл ceйчac жe нeт, я eгo нe тpoгaлa и нe измeнялa. Cтoит штaткa. Чтo дeлaть? Пытaлacь пocтaвить нoвoe вpeмя — тaк жe нe xoдят.

Пoдcкaжитe, y мeня COMFORT X11, oпoвeщaeт мeня (в тoм чиcлe гoлocoм) кoгдa нaпpяжeниe бopтoвoй ceти нижe 11 Boльт, кaк этo oтключить или пoнизить ypoвeнь, пpи кoтopoм выдaётcя пpeдyпpeждeниe? Cпacибo!

Ecли ocтaнoвилocь вpeмя, нyжнo зaмeнить литиeвyю бaтapeйкy, oнa тaкaя жe кaк в любoм дoмaшнeм кoмпьютepe

Бecпoкoит щитoк пpибopoв? He paбoтaeт, кaкoй-либo yкaзaтeль? Xoтитe пoмeнять пoдcвeткy? Toгдa пpoчитaйтe этy cтaтью. И вы yзнaeтe, кaк ee нaдo пpaвильнo cнимaть, кaкиe нeиcпpaвнocти вcтpeчaютcя чaщe вceгo, и кaк иx ycтpaнить.

Kaкиe пoлoмки чacтo cлyчaютcя c pyлeвым peдyктopoм Гaзeли, кaк иx иcпpaвить и кaк cнять peдyктop, ecли нeт ямы или cмoтpoвoй плoщaдки. Bce нaпиcaнo пpocтo и пoнятнo.

Всем привет!

Имеется у нас вот такой БК и вроде как работает, что-то показывает, но при переключении режимов абсолютно ничего не происходит… Вот информация по нему, найдена кстати у одного из драйвовчан:

Cruise computer СС911

Маршрутный компьютер для автомобилей семейства ВАЗ 2110 с контроллерами BOSCH М1.5.4, М1.5.4N (ЯНВАРЬ 5.1)

Маршрутный компьютер СС911 (компьютер) подключается к электронному блоку управления (ЭБУ) автомобиля и позволяет осуществлять:

Оперативный контроль параметров на стоянке и при движении (напряжение бортовой сети, расход топлива, температура охлаждающей жидкости, скорость движения). Оперативную диагностику автомобиля по кодам неисправностей. Удаление из памяти ЭБУ кодов неисправностей. ВНИМАНИЕ! Маршрутный компьютер не является измерительным устройством, а лишь отображает информацию, находящуюся в ЭБУ автомобиля. Поэтому точность выводимых параметров определяется исключительно ЭБУ автомобиля, совместно с которым работает маршрутный компьютер.

Управление производится одной кнопкой.

Встроенный зуммер подтверждает нажатие на кнопку управления и сигнализирует о выходе контролируемых параметров за допустимый предел.

При включении габаритных огней яркость свечения индикатора автоматически уменьшается.

Компьютер включается автоматически при включении зажигания и переходит в состояние индикации данных последнего выбранного режима (после прерывания питания бортовой сети автомобиля при включении компьютера устанавливается индикация данных режима F1).

Что показывает бортовой компьютер ВАЗ 2110

Бортовой компьютер штат ВАЗ 2110 существует в нескольких вариациях исполнения. Самый базовый вариант представляет собой небольшой семисегментный дисплей на жидком кристалле, состоящий всего из двух цифровых строчек. Он занимает весьма скромную позицию под спидометром на приборной панели. Отображает минимум информации для водителя, если не сказать, что почти ничего. Поскольку такой бортовой компьютер ВАЗ 2110 штат едва ли можно считать полноценным, часто автомобилистами заменяется на более серьезные модели, устанавливаемые вместо заглушки рядом с блоком САУО.

Бортовой компьютер на ВАЗ 2110 штат сегодня не является определенной роскошью. Полноценный электронный прибор, способный выполнить огромное количество полезных информационных и диагностических функций в вашем авто, обойдется вам не более чем в 500-900 рублей за самый простой вариант. Более “навороченные” экземпляры могут стоит от 1500 и до 12000 рублей.

Давайте обратимся к информации, которую может выдать нам бортовой штатный компьютер ВАЗ 2110. Удобным образом при помощи кнопочной навигации можно переключать ряд режимов, позволяющим держать руку на “пульсе” нашего железного коня. Вот краткий список основных возможностей, на которые способен компьютер бортовой на ВАЗ 2110:

• отображение текущего времени и настройка будильника;
• сообщает температуру за бортом автомобиля;
• считает километры пробега;
• определяет время передвижения;
• расскажет вам, каков средний расход топлива на 100 км;
• также можно узнать мгновенный расход топлива;
• предварительный расчет количества топлива в автомобиле в километрах пробега;
• средняя скорость передвижения;
• расход топлива в литрах.

Это далеко не исчерпывающий список возможностей, на которые способен бортовой компьютер на ВАЗ 2110. Существует бесчисленное множество всевозможных моделей, потенциал которых вполне может расширяться и обновляться с улучшением прилагаемой к ним прошивки. Например, штатный бортовой компьютер ВАЗ 2110 (тот же МК-10, АМК-2110 с прошивкой 211000) по умолчанию имеет конкретные недоработки, не позволяющие получать информацию через диагностический интерфейс электронного блока управления (ЭБУ), но все это прекрасно “лечится” обновленной прошивкой.

Скрытые функции бортового компьютера

Бортовой компьютер на e34 и e32 обладает скрытым функционалом. Чтобы получить доступ к скрытым функциям нужно одновременно нажать клавиши «10» и «1000». После их нажатия на дисплее отобразится надпись «Test». Теперь для выбора одной из скрытых функций нужно набрать ее номер используя клавиши «10» и «1» и подтвердить выбор клавишей «s/r».

На бортовом компьютере OBCIII все «скрытые функции» легко доступны. На OBC IV их необходимо разблокировать. Чтобы разблокировать OBCIVнужно перейти к функции 19 и ввести секретный код. Секретный код не то, чтобы секрет. Это просто сумма текущего дня и месяца. Так что к примеру если сегодня 19 сентября, то код равен 19 +9 = 28. Сам я с такой блокировкой не сталкивался на своей машине, но я не мог получить доступ к скрытым функциям пока не были установлены время и дата бортовом компьютере.

Ниже я привожу коды и сами примеры скрытых функций для ODB III и ODB IV

Код	Функция ODB III	Как выглядит на ODB III	Функция ODB IV	Как выглядит на ODB IV
01	Тест дисплея	Тест дисплея
02	Моментальный расход топлива в литрах на 100км.	Моментальный расход топлива в литрах на 100км.
03	Моментальный расход топлива в литрах в час	Моментальный расход топлива в литрах в час
04	Средний расход топлива за последние 50км в литрах на 100км пути	Средний расход топлива за последние 50км в литрах на 100км пути
05	Расстояние на которое хватит текущего запаса топлива	Расстояние на которое хватит текущего запаса топлива
06	Текущее положение датчика уровня топлива (моментальный уровень)	Текущее положение датчика уровня топлива (моментальный уровень)
07	Среднее положение датчика уровня топлива (усредненный уровень)	Среднее положение датчика уровня топлива (усредненный уровень)
08	Скорость в километрах в час	Скорость в километрах в час
09	Напряжение в бортовой сети (которое поступает на бк)	Напряжение в бортовой сети (которое поступает на бк)
10	Дата прошивки бортового компьютера	Корректировка скорости
11	Текущая установка языка бортового компьютера
12	Диагностические значения (память ошибок)	Средняя скорость используемая бк в расчетах
13	Диагностические значения (входы и выходы)	Расчетное время прибытия
14	Данные об автомобиле	Дата прошивки бортового компьютера
15	Диагностические значения (память ошибок)
16	Диагностические значения (входы и выходы)
17	Данные об автомобиле
18	Выбор режима звуковой сигнализации
19	Настройка блокировки и разблокировки дополнительных функций бк
20	Корректировка расхода топлива
21	Сброс всех ошибок и самого бортового компьютера

Диагностические значения (функции 14, 15, 16 для OBC IV) можно листать нажимая клавиши «100» и «1000».

Понятие про режим самодиагностики. Что такое коды ошибок и как ими пользоваться

Мы уже говорили ранее о том, что бортовой компьютер ВАЗ 2110 штат сильно помогает предупреждать проблемы, возникающие в связи с неправильной работой исполняющих и контрольных систем вашего автомобиля, когда загорается лампочка “Check Engine”. Все это реально, поскольку в чип инсталлирован режим самодиагностики бортовой на компьютер ВАЗ 2112. БК получает информацию от ЭБУ по К-линии и сообщает автомобилисту, что с его железным конем не так.

Это очень важно, поскольку все системы двигателя на ВАЗ-2110 типа инжектор управляются ЭБУ и сбои в его работе и функционировании основных диагностических систем могут привести к выходу из строя всего автомобиля, нерациональному расходу топлива и сильной потери мощности ДВС. Если у вас имеется компьютер бортовой ВАЗ 2110, вам достаточно просто спросить его, что с автомобилем не так, и ваш “электронный” друг тут же выдаст всю подноготную. Не нужно вызывать дорогостоящих специалистов либо подолгу копаться под капотом авто — самодиагностические системы могут сделать все это за нас.

Конечно же, бортовой компьютер ВАЗ 2110 сообщает нам информацию об ошибках в закодированном виде. Вы не увидите текстовое сообщение, информирующее, что именно с вашим автомобилем не так, а лишь цифровой код неисправности. Основная причина данного подхода в том, что размер экрана бортового компьютера сильно ограничен. Но это в действительности не является какой либо проблемой, если у вас есть под рукой справочник с расшифровкой (его легко можно найти также у нас на сайте).

Если ваш автомобиль комплектуется лишь базовым бортовым компьютером ВАЗ-2110, расположенным под спидометром на приборной панели, то режим самодиагностики в нем запускается при помощи одновременного поворота ключа зажигания и удерживания нажатой кнопки сброса суточного пробега. Сразу после этого перед вами должны начать “плясать” все стрелки на приборной панели. Нажав два раза на кнопку сброса, мы переключаемся от версии прошивки, собственно, к информации об ошибках

Если ваш автомобиль снабжен люксовой комплектацией, где штат бортовой компьютер ВАЗ 2110 установлен рядом с блоком САУО (и АМК 211002), режим самодиагностики там включается еще проще, нажатием кнопки “часы” в режиме отображения времени. Если появляется надпись об ошибке — необходимо просто подключить бортовой компьютер ВАЗ 2110 к диагностическому интерфейсу.

Настраиваем бортовой компьютер штат на ВАЗ 2110 на примере базового БК люксовой комплектации. Некоторые полезные приемы.

Несомненно, чтобы полностью охватить все возможности бортового компьютера на ВАЗ 2110, стоит ознакомиться с инструкцией эксплуатации по нему. Мы рассмотрим лишь краткий список некоторых полезных функций, на которые способен бортовой компьютер ВАЗ 2110 штатный. Например, настройка датчика, отвечающего за уровень топлива в баке:

1. 1. Первым делом надо полностью опустошить бачок с бензином в вашем автомобиле. Далее необходимо переключиться в режим выбора топлива, удерживая первую сверху кнопку в правом ряду в течении нескольких секунд. Бортовой компьютер штатный ВАЗ 2110 отобразит на дисплее цифру “0”.
2. 2. В режим торирования переключаемся удержанием на секунду кнопки с изображением автомобиля, о чем бортовой компьютер на ВАЗ 2112 уведомит нас коротким звуковым сигналом. На дисплее теперь загорелась цифра “3”.
3. 3. Заливаете в бензобак 3 л. бензина. Подождав некоторое время, еще раз нажимаем и удерживаем кнопку с изображением авто.
4. 4. Продолжаем наполнять бак бензином до максимальной его емкости. БК сам закончит процедуру торирования и переключится в режим ожидания.
5. 5. Еще проще настроить БК для сигнализации о превышении скорости. Для этого необходимо переключиться в в режим “средняя скорость” и вновь удерживать верхнюю правую кнопку в течении нескольких секунд. Целочисленное цифровое значение выставляется при помощи функциональных клавиш “+” и “-” на панели прибора. Выходим из режима настройки скорости аналогичным образом, как и входили в него.

На легковушках «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это – не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а инструкция, прилагаемая ВАЗом, нам в этом поможет. С инструкции были скопированы таблицы, которые важны при настройке.

О каком БК идёт речь? Ответ приведён на видео.

Режим самодиагностики: понятие кодов ошибок и пользование ими

Как мы уже сказали выше, правильная настройка БК позволит предотвратить возможные неисправности и проблемы. На компьютер передается информация от блока управления, который определяет возможные поломки и сбои в работе тех или иных узлов. Это достаточно важно, так как несвоевременное «лечение» той или иной проблеме может привести к неработоспособности транспортного средства в целом. Вся информация о возможных поломках преподносится водителю в зашифрованном виде, в частности — в коде.

Процедура запуска режима самодиагностики может различаться в зависимости от модели БК:

1. В том случае, если ваша «десятка» оборудована базовым БК, который находится под спидометром на контрольном щитке, для запуска диагностики нужно зажать кнопку сброса пробега и повернуть ключ в ЗЗ. Если все сделано правильно, то стрелки всех приборов, начиная от тахометра и заканчивая уровнем топлива в баке, начнут быстро двигаться. После этого нужно нажать два раза на кнопку сброса и вы получите исчерпывающую информацию о поломках.
2. Если «десятка» имеет люксовую комплектацию, в которой БК расположен рядом с блоком системы автоматического управления отопителем, то запуск самодиагностики происходит по другой схеме. Нужно нажать на часы в режиме отображения времени. При появлении информации об ошибках, БК необходимо только подключить к диагностическому интерфейсу.

Извините, в настоящее время нет доступных опросов.

Штатный бортовой компьютер: краткий тур

Внешний вид лицевой панели показан на фото ниже. Нужно запомнить основные клавиши: 1, 2, 3 и 5. Все функции разделены на три группы. Нажимая на кнопку 1, можно пролистывать функции первой группы. То же относится к другим клавишам.

Штатный БК для хэтчбека «Лада-112»

Спрашивается, зачем нужна кнопка 5? Находясь в любой из трёх групп, этой кнопкой задействуют дополнительные функции. Кстати, их число равно двум.

В каждой группе дополнительные функции – разные.

Пример с пролистыванием

Когда зажигание выключено, на дисплее мы видим часы. Попробуем включить зажигание и нажмём клавишу 1. Саму кнопку можно нажимать любое число раз – функции переключаются циклически. Их число равно трём.

Группа функций «Время»

Если нужны дополнительные функции, нажмите на кнопку 5. Мы рассмотрели, как пользоваться штатным бортовым компьютером на ВАЗ-2112, но инструкция подходит для любой «Десятки».

Эксплуатация БК в разных режимах

Выше сказано, как пользоваться БК в режиме «Время». Группа «Время» является первой, но есть ещё две – «Топливо», «Путь». Приводим таблицы для них.

Группа функций «Топливо»

Выше приведена таблица для кнопок 2 и 5.

Группа функций «Путь»

Здесь показаны функции, включаемые кнопками 3, 5.

Скрытые функции бортового компьютера

Бортовой компьютер на e34 и e32 обладает скрытым функционалом. Чтобы получить доступ к скрытым функциям нужно одновременно нажать клавиши «10» и «1000». После их нажатия на дисплее отобразится надпись «Test». Теперь для выбора одной из скрытых функций нужно набрать ее номер используя клавиши «10» и «1» и подтвердить выбор клавишей «s/r».

На бортовом компьютере OBCIII все «скрытые функции» легко доступны. На OBC IV их необходимо разблокировать. Чтобы разблокировать OBCIVнужно перейти к функции 19 и ввести секретный код. Секретный код не то, чтобы секрет. Это просто сумма текущего дня и месяца. Так что к примеру если сегодня 19 сентября, то код равен 19 +9 = 28. Сам я с такой блокировкой не сталкивался на своей машине, но я не мог получить доступ к скрытым функциям пока не были установлены время и дата бортовом компьютере.

Ниже я привожу коды и сами примеры скрытых функций для ODB III и ODB IV

Код	Функция ODB III	Как выглядит на ODB III	Функция ODB IV	Как выглядит на ODB IV
01	Тест дисплея	Тест дисплея
02	Моментальный расход топлива в литрах на 100км.	Моментальный расход топлива в литрах на 100км.
03	Моментальный расход топлива в литрах в час	Моментальный расход топлива в литрах в час
04	Средний расход топлива за последние 50км в литрах на 100км пути	Средний расход топлива за последние 50км в литрах на 100км пути
05	Расстояние на которое хватит текущего запаса топлива	Расстояние на которое хватит текущего запаса топлива
06	Текущее положение датчика уровня топлива (моментальный уровень)	Текущее положение датчика уровня топлива (моментальный уровень)
07	Среднее положение датчика уровня топлива (усредненный уровень)	Среднее положение датчика уровня топлива (усредненный уровень)
08	Скорость в километрах в час	Скорость в километрах в час
09	Напряжение в бортовой сети (которое поступает на бк)	Напряжение в бортовой сети (которое поступает на бк)
10	Дата прошивки бортового компьютера	Корректировка скорости
11	Текущая установка языка бортового компьютера
12	Диагностические значения (память ошибок)	Средняя скорость используемая бк в расчетах
13	Диагностические значения (входы и выходы)	Расчетное время прибытия
14	Данные об автомобиле	Дата прошивки бортового компьютера
15	Диагностические значения (память ошибок)
16	Диагностические значения (входы и выходы)
17	Данные об автомобиле
18	Выбор режима звуковой сигнализации
19	Настройка блокировки и разблокировки дополнительных функций бк
20	Корректировка расхода топлива
21	Сброс всех ошибок и самого бортового компьютера

Диагностические значения (функции 14, 15, 16 для OBC IV) можно листать нажимая клавиши «100» и «1000».

Инструкция по программированию

Будем менять разные настройки.

А ещё попробуем включить будильник, поменять яркость подсветки и т.д. Таким образом, программирование компьютера на ВАЗ-2112 к эксплуатации относится тоже.

Настраиваем датчик уровня топлива

Бак сначала остаётся пустым. Включаем функцию «Уровень топлива» (2-5) и жмём кнопку 4 дольше двух секунд. Дальше выполняем шаги:

1. Жмём кнопку 3 в течение одной секунды до появления звукового сигнала;
2. Заливаем в бак три литра топлива. Ждём 10-20 секунд и повторяем шаг 1;
3. Повторяем шаги 1 и 2, пока не зальётся 39 литров.

Задействуем сигнализатор превышения скорости

Нажатиями на кнопку 3 включаем функцию «Средняя скорость». Нажимаем на клавишу 4. Дальше кнопками 5 и 6 устанавливаем требуемые цифры. В завершении нажимаем кнопку 4.

Для выключения опции используйте высокое пороговое значение: 190 или 200 км/час.

Меняем яркость подсветки

Задействуем функцию 1-3 «Время с остановками». Нажимаем кнопку 4. Клавишами 5 и 6 производим регулировку. Нажимаем на кнопку 4.

Будильник

Переходим к опции «Будильник» (дополнительная функция в списке «Часы»). Нажимаем на кнопку 4. Дальше устанавливаем значение часов (клавиши 5 и 6), жмём кнопку 4, устанавливаем значение минут (клавиши 5 и 6). По нажатию кнопки 4 будильник активируется.

Будильник в автомобиле – вещь нужная

Осталось понять, как выключить будильник. Проделайте все шаги до установки значения часов, а дальше нажмите на кнопку 1. Будильник должен выключиться!

Не переключается штатный БК на ВАЗ 2110 с подрульным переключением. Почему?

Скорей всего кожух зажал проводку, идущую на переключатель. Стер ее защитный слой, и поэтому она замыкает. Надо ее осмотреть и устранить неисправности.

Часто с бортовым компьютером ВАЗ 2110 происходят и другие странные вещи. Например, он показывает повышенный расход топлива. Или, наоборот, не показывает средний и мгновенный расход, скорость и т.д. Иногда он пищит, потому что считает, что в баке нет топлива, хотя вы знаете, что бак почти полный.

А если вас устраивает заводской, то ниже вы найдете его описание.

На легковушках «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это – не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а инструкция, прилагаемая ВАЗом, нам в этом поможет. С инструкции были скопированы таблицы, которые важны при настройке.

О каком БК идёт речь? Ответ приведён на видео.

Выбор нештатного бортового компьютера на ВАЗ-2112

Наш редакционный 2112 с БК Gamma GF 212. Мы им полностью довольны

Самым популярным нештатным БК на ВАЗ-2110 является модель Gamma GF 212.

Его стоимость около 2500 рублей

. Установка простая, необходимо просто подключиться к K-линии в диагностическом разъёме и подвести провода питания.

Есть такие полезные функции как продувка свечей и прочее. Мы от себя можем только порекомендовать его среди большого множества представленных на рынке моделей.

Современная комплектация автомобиля ВАЗ 2110 отличается от прежних генераций наличием множества электронных устройств, интегрированных в общую схему автоматического взаимодействия, управления и контроля. Основную роль в этой САУ играет бортовой компьютер, с помощью которого корректность эксплуатации всех этих гаджетов становится подконтрольной.

Рейтинг ТОП 5 лучших бортовых компьютеров на ВАЗ

В нашей статье мы собрали 5 лучших бортовиков, подходящих именно на ВАЗ, и в данный список входят:

• Multitronics CL-550;
• Multitronics RI-500V;
• Multitronics C340;
• Gamma GF 271;
• Gamma GF 212T.

Рассмотрим подробнее каждую выше представленную модель.

Multitronics CL-550

Данная модель выполняет множество функций, обеспечивающих полную диагностику авто и решение многих проблем. Передняя панель не отстегивается, а вместо голосового оповещения предусмотрен зуммер, но качество его работы при этом обеспечивается 32 – разрядным процессором и TFT информативным дисплеем с выводом информации до 9 параметров.

Информирование о параметрах происходит одним из 3-х способов на выбор: стрелочное или цифровое изображение и таблица. Протокол диагностики возможен с бюджетными иномарками и отечественными автомобилями с дизельными двигателями и инжекторными.

Габариты	190x60x45 мм
Крепление	1 din
Разрешение дисплея	320х240 точек
Разрядность процессора	32

Ценник: от 5199 до 5300 р.

Плюсы

• процессор в 32 разряда;
• подходит иномаркам и отечественному авто;
• вывод информации от 1 до 9 параметров на выбор пользователя.

Минусы

• передняя панель не отстегивается.

Вполне работоспособный бортовик, качественно выполняющий свои рабочие функции. Проводит диагностику и на дисплее все прекрасно отображается. Все параметры на глазах и беспокойству нет причин. Хорошая модель, советую.

Multitronics RI-500V

Мощный бортовой компьютер предназначен установке на отечественные машины производства ВАЗ, ГАЗ и УАЗ. Передняя панель легко снимается и ставится обратно на место. Обладает функциями более 200 шт, графическим ЖК дисплеем и RGB подсветкой, которая предусматривает на выбор 24 цвета. 16 – разрядный процессор производит точную и быструю работу МК. С помощью данного бортовика мы сможете следить за системой работы автомобиля и подбирать к нему нужное топливо.

Крепление	1DIN
Разрешение дисплея	128х32 пикс
Разрядность процессора	16
Габариты	19x7x16 см

Цена: от 6199 до 6800 р.

Плюсы

• подсветка дисплея включает в себя 24 цвета;
• помогает подбирать автомобилю качественное топливо;
• передняя панель поддается съемке.

Минусы

• не обнаружено.

Прекрасная модель, осуществляющая качественную работу и реальную помощь водителю. Следит за моей машиной и на экране выводит возможные ошибки, крепится легко, не занимая особых усилий. Радует уже на протяжении 2-х лет. Спасибо, я доволен.

Multitronics C340

Данный бортовик считается идеальным в подключении к автомобилю ВАЗ семейства Самара” и “Самара-2. Дисплей с разрешением 320х240 осуществляет прекрасную работу даже в минус 20 градусов. Процессор в 32 разряда осуществляет идеальную скорость, а главное, точность в работе прибора. Основой представленного устройства является не только предупреждение владельца автомобиля об ошибки, но и проговаривание кода нарушения и его расшифровку.

Разрядность процессора	32
Габариты	19x7x16 см
Крепление	1DIN
Разрешение дисплея	320х240 точек

Стоимость: от 4210 до 4890 рублей.

Плюсы

• высокое разрешение дисплея (320х240 пикс);
• мощный процессор (32 разряда);
• четкий аудиозвук.

Минусы

• не снимается передняя панель.

Вполне качественная модель, да еще и за весьма приличную стоимость. Предупреждает не только об ошибках, но также говорит о срочности их устранения. Объемный и чистый звук, и на дисплее показано все четко и ясно. Советую данную модель к использованию.

Gamma GF 271

Многофункциональная, практичная и элегантная модель. Предназначен монтажу в автомобили семейства ВАЗ 2170 Лада Приора. Имеет приятный серебристый цвет, оснащенный экраном в 132х48 точек. Имеет весьма простое управление при помощи 4 вертикальных кнопок, расположенных по 2 с каждой стороны дисплея. Индикаторы оснащены синей подсветкой и придают стильный и современный вид вашему автомобилю.

Виды бортовых компьютеров

Штатный бортовой компьютер «десятки» (он же — маршрутный БК) является особым электронным прибором, который служит главным экспертом оценки правильной работы электроники авто.

1. БК с установкой на автомобили с топливной системой карбюраторного типа.
2. БК с установкой на автомобили с топливной системой инжекторного типа.

В первом случае выбор таких БК на автомобильном рынке небольшой, они ограничены лимитированным набором функций. Во втором случае такие БК широко представлены в своем ассортименте с расширенным функционалом.

БК подразделяются также на изделия:

• универсального типа для установки на любое транспортное средство, в т.ч. и на ВАЗ 2110. Такие «универсалы» монтируются либо на переднее стекло, либо на кронштейне кормового зеркала.
• типовые, представляющие электронно – бортовые устройства (ЭБУ), сконструированные под конкретный вид авто.

Какой бортовой компьютер купить

На такой вопрос сложно ответить однозначно, все зависит оттого, какие задачи хочет решить автолюбитель с приобретением такого устройства, как БК ВАЗ 2110, цена на который варьируется от количества приданных функций.

При наличии небольшой суммы на покупку этого изделия можно приобрести бюджетный БК с ограниченным функционалом по диагностике, т.е. свое основное предназначение он выполнит. Если существует возможность покупки многофункционального гаджета с последующей инсталляцией в приборную панель и сервисными функциями, то он оправдает свое назначение, а ряд приданных опций, например, сушка свечей зажигания, весьма полезна в сезон низких температур.

Выбирая для ВАЗ 2110 бортовой компьютер следует определиться:

1. Для каких целей он приобретается и степень перспективной задействованности всех его функций.
2. С ценой изделия, ведь такой гаджет для «десятки» стоит от 3 до 5 тыс. руб.
3. С местом его планируемой дислокации
4. С параметрами монитора, такими, как: цвет, контраст, функциональность при режиме низких температурных значений.
5. С функциями.
6. С возможностями дополнительного сервиса.
7. С возможностями замены программного обеспечения.

Бортовой компьютер ваз 2110 2111 2112 обозначение значков

Здесь представлены обозначения бортового компьютера (trip computer) ваз 2110, ваз 2111, ваз 2112 (штатного). Скачать инструкцию в формате pdf можно по ссылке.

Какие существуют штатные маршрутные компьютеры?

Вариант 1. В комбинации приборов.

Вариант 2. Устанавливаются вместо маленькой заглушки рядом с блоком САУО

Такие устанавливались на «люксовых» десятках. Есть модели АМК 211000 без диагностики, и АМК 211001, АМК 211002 с диагностикой. Узнать какой именно у Вас можно по числовым обозначениям на задней крышке. Для этого естественно МК надо снять. Если сзади есть надписи АМК-211001 или АМК 211002, при этом в режиме часов, при нажатии на кнопку «часы» появляются надписи Err и дальше ещё две — отлично. У Вас полноценный БК.

Если же вот такие надписи:

То к сожалению, это БК в котором либо отсутствует возможность диагностики, либо «обрезанная» прошивка». Умельцы перепаивают и перепрошивают такие модели, но на мой взгляд они этого не стоят.

Снять такой МК очень просто. Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи. Поддеваем отверткой…

вынимаем МК из посадочного места ….

….отсоединяем от него колодку проводов.

Обозначения на экране МК

Маршрутный компьютер (МК), показанный на рис., устанавливается в вариантном исполнении вместо часов. МК имеет 15 функций, разбитых на 3 группы. Выбор группы осуществляется кнопками 1, 2 и 3.

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кнопками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выключенном зажигании компьютер всегда находится в режиме «Текущее время». При снятом аккумуляторе ход часов и все накапливаемые параметры сохраняются не менее 1 мес.

КОРРЕКТИРОВКА ФУНКЦИИ КОМПЬЮТЕРА Коррекция хода часов Нажать кнопку 4 в режиме «Текущее время».

По шестому сигналу точного времени нажать кнопку 1, при этом происходит сброс секунд и округление показания часов.

bortovoj-computer.ru

Штатный бортовой компьютер «десятки»

• определяет код ошибки в электронной системе транспортного средства;
• при наличии необходимого детектора снимает показания уличного температурного режима;
• функционирует в режиме предоставления необходимой информации (высвечиваются данные по расходу горючего, состоянию запасов топлива, скорости передвижения, расстояние пор запасу топлива и др. данных).

В автомобиле ВАЗ 2110 установка бортового компьютера штатного типа проводится в место на передней панели, где ранее был установлен хронометр. Он представляет собой монитор с боковым расположением трех кнопок по вертикали, слева и справа от экрана.

Как правильно установить и подключить бортовой компьютер на ВАЗ 2110 (видео)

Видеоинструкция по установке бортового компьютера Multitronics VG1031V на ВАЗ 2110 своими руками (установка на ВАЗ 2111 — 2112 не сильно отличаются, так что можно пользоваться этим руководством). В видео проведен краткий обзор бортового компьютера, комплектность при поставке, его основные функции и возможности. Подробно рассказывается о правилах безопасности при подключении, расположении колодки подключения, и т.д.

Смотрите также похожие статьи

bortovoj-computer.ru

Функционал кнопок

Лeвый ряд:

1. Свepxу — при поочередном надавливании показывают:

• реальное вpeмя;
• таймер (при eгo ycтaнoвке);
• время движения авто.

2. По центру:

• pacxoд горючего онлайн;
• уcpeдненный топливный pacxoд;
• общий pacxoд горючего.

3. Снизу:

• уcpeдненную cкopocть перемещения авто;
• километраж до окончания горючего;
• наружный температурный режим.

Пpaвый ряд:

1. Сверху:

• при нажатии обнуляются прежние просмотры.

2. По центру (выбор функции):

• определяемся с функцией и надавливаем на кнопку, при этом БK работает в сегменте «установка», которая проводится посредством кнопки снизу;
• для выхода из этого режима следует отжать кнопку еще раз и продержать около секунды.

3. Снизу (изменение параметров):

• при нажатии параметры yвeличивaютcя нa oдно значение;
• при ее удержании наступает peжим yвeличeния параметров в мигающем формате;
• при двойном нажатии в течение секунды с последующим удержанием параметры показываются в режиме уменьшения параметров в мигающем формате.

«Маршрутник» «ОРИОН-БК»

Бортовой компьютер Орион для ВАЗ 2110 представляет собой автоматизированный комплекс программно-аппаратного типа, который выполняет следующие функции:

• обобщает информацию с разных детекторов;
• проводит анализ полученных данных;
• транслирует на монитор в режиме онлайн параметры главных систем автомобиля;
• дает необходимые советы.

Под брендом «Орион БК» эксплуатируются почти 30 комплектаций БК. Какие из них могут устанавливаться в ВАЗ 2110?

БК-03 предназначен для эксплуатации в агрегатах с карбюраторной системой подачи топлива и снабжен функциями:

• таймера;
• тахометра;
• контролем над напряжением сети авто;
• параметров АКБ;
• считывающим временным устройством.

БК-06 — модернизированный БК-03 с функцией наличия прибора для измерении температуры. БК-11 служит для эксплуатации «десяток» с карбюраторным мотором. БК-05 следует устанавливать в авто ВАЗ 2110 с силовой установкой инжекторного типа и ЭБУ.
