Розетка с защитой от скачков напряжения

Эта розетка обеспечивает постоянную защиту от скачков напряжения, даже когда устройство Back-UPS

ES  выключено.  Подключите  к  этой  розетке  принтер,  факс,  сканер  или  другое  периферийное

оборудование, которому не требуется питание от аккумулятора.

Эти розетки всегда включены, когда включено устройство Back-UPS ES. При исчезновении напряжения

в сети или других проблемах энергопитания (низкое или высокое напряжение) на эти розетки в течение

ограниченного  времени  будет  подаваться  питание  от  устройства  Back-UPS  ES.  Подключите  к  этим

розеткам компьютер, монитор и еще один вид оборудования.

Подключение факса/модема/телефона

Устройство  Back-UPS  ES  обеспечивает  защиту  одной  линии  (2-проводной)  для  факса,  модема  или

телефона  от  скачков  напряжения,  если  оборудование  подключено  через  устройство  Back-UPS  ES,  как

показано на рисунке.

Подключите шнур питания устройства Back-UPS ES непосредственно к стенной розетке. Не
используйте сетевой фильтр или разветвитель питания.

Индикация рабочего состояния устройства Back-UPS ES осуществляется с помощью комбинированной

визуально-звуковой индикации.

Индикатор

состояния

Звуковой сигнал

Состояние

Сигнализация выключается, когда

Зеленый

Нет

Питание от сети – ИБП Back UPS ES 525 подает

соответствующее питание от сети к подключенному

оборудованию.

неприменимо

Желтый

4 сигнала через каждые

30 секунд

Питание от аккумулятора – ИБП подает питание от

аккумулятора к оборудованию, подключенному к

розеткам питания от аккумулятора.

ИБП Back UPS ES 525 возвращается к

питанию от сети или когда UPS

выключается.

Желтый

Быстрые короткие

сигналы

Предупреждение о низком заряде аккумулятора –

ИБП подает питание от аккумулятора к оборудованию,

подключенному к розеткам питания от аккумулятора,

и состояние аккумулятора приближается к

разряженному.

ИБП Back UPS ES 525 возвращается к

питанию от сети или когда UPS

выключается.

Желтый,

мигает

Нет

Самопроверка при запуске – Программное

обеспечение устройства UPS осуществляет

диагностическую проверку.

ИБП Back UPS ES 525 выключено

кнопкой питания или когда проверка

завершена.

Красный

Сигналы в течение 1

минуты через каждые 5

часов.

Замена аккумулятора – Происходит, когда

аккумулятор не проходит самопроверки.

ИБП Back UPS ES 525 выключено

кнопкой питания или аккумулятор

заменен.

Красный

Непрерывный

тональный сигнал

Перегрузка – Происходит, когда перегружена одна или

несколько розеток питания от аккумулятора.

ИБП Back UPS ES 525 выключено

кнопкой питания или оборудование,

включенное в перегруженную розетку

(-и), отсоединено.

Чередуются

желтый и

зеленый

Нет

Завершение работы – Происходит, когда устройство

ИБП, работая от аккумулятора, закрыло текущие

приложения на подсоединенном компьютере и

завершило работу операционной системы компьютера.

неприменимо

Зеленый и

желтый,

мигают

Сигналы через каждые 2

секунды.

Устройство подключено к сети, а аккумулятор

отсоединен.

ИБП Back UPS ES 525 выключено

кнопкой питания или когда

подсоединен аккумулятор.

Проверьте  наличие  в  упаковочной  коробке  следующих

предметов:

• Руководство пользователя
• Кабель USB
• Инструкция по технике безопасности
• Гарантийная регистрационная карточка
• Программное  обеспечение  PowerChute®  Personal  Edition

на компакт-диске

В  случае  обнаружения  повреждения  оборудования  известите

об  этом  торговую  фирму-посредника.  Для  получения

гарантийной

компенсации

заполните

гарантийную

регистрационную карточку или форму в режиме «онлайн» на

сервере www.apc.com/ru.

Рекомендации по установке устройства UPS:

• Сверху и по сторонам устройства должен быть зазор в 5

см для обеспечения вокруг него адекватной вентиляции.

• Избегайте попадания на устройство прямого солнечного

света.

• Избегайте чрезмерного нагрева устройства.
• Избегайте  высокой  влажности  и  контакта  устройства  с

какими-либо жидкостями.

• Избегайте чрезмерного запыления устройства.

  0 — 40

o

C

®

1

Подсоедините кабель для универсальной серийной шины (USB)

Входящие в комплект кабель USB и программное обеспечение обеспечивают автоматическое сохранение

файлов и завершение работы операционной системы в случае длительного прекращения подачи энергии.
Подсоедините кабель USB к порту данных устройства Back-UPS ES. Другой конец кабеля подсоедините к

порту USB компьютера. Программное обеспечение после его установки автоматически обнаружит порт

USB вашего компьютера.
Если на вашем компьютере вместо порта USB установлен последовательный порт, вы можете запросить в

компании  APC  кабель  для  подключения  к  последовательному  порту,  чтобы  использовать  его  для

подсоединения  к  устройству  Back-UPS  ES  525.  Обратитесь  в  ближайший  к  вам  офис  компании  (см.

контактную информацию по компании APC ниже). Кабель для подключения к последовательному порту

будет выслан вам бесплатно.

2

Высвобождающие

язычки

Крышка отсека
аккумулятора

Провод

аккумулятора

Клемма
аккумулятора

Устройство  Back-UPS  ES  поставляется  с  установленным

внутренним  аккумулятором.  Типичный  срок  службы

аккумулятора  составляет  3-6  лет.  Замена  аккумулятора  не

представляет  собой  опасности  и  не  несет  в  себе  риск

поражения  электрическим  током.  Не  заменяйте  внутренний

аккумулятор  в  режиме  работы  от  аккумулятора  (если  горит

желтый индикатор).

ПРИМЕЧАНИЕ:  При  подключении  аккумулятора  может
наблюдаться  незначительное  искрение.  Это  нормальное
явление.

Переверните  устройство  Back-UPS.  Нажмите  на

высвобождающие  язычки.  Сдвиньте  крышку  отсека

аккумулятора и снимите ее с устройства.

Достаньте аккумулятор из устройства UPS. Запомните,

какого  цвета  провод  у  каждой  клеммы.  Отсоедините

провода от клемм аккумулятора.

Включите устройство нажатием на кнопку питания.

Одиночный короткий звуковой сигнал и зеленый индикатор

питания от сети подтверждают, что устройство Back-UPS ES

включено и готово обеспечивать защиту.

Для  обеспечения  достаточной  продолжительности  рабочего

цикла устройство Back-UPS ES должно вначале зарядиться в

течение не менее 16-ти часов. Устройство заряжается всегда,

когда оно подключено к сети, независимо от того, включено

оно или выключено.

Установка

программного

обеспечения

PowerChute®

Personal Edition
Вставьте  компакт-диск  с  программным  обеспечением
PowerChute  Personal  Edition  в  компьютер  и  выполняйте
инструкции по установке, выводящиеся на экран.

Устройство

Back-UPS

ES

снабжено

встроенным

автоматическим  регулятором  напряжения  (AVR),  который

автоматически  регулирует  напряжение  входной  сети  без

подачи звукового или визуального сигнала.

4

Вставьте на место крышку отсека аккумулятора и

задвиньте ее до щелчка.

Подсоедините провода к новому аккумулятору

и установите его в устройство.

3

Status

see back

panel

w

w

w.apc.com

®

Status

      Battery Backup plus    Surge Protection

Surge Protection

Back-UPS ES 525

see back

panel

Внимание: Вилка шнура
питания является
размыкающим устройством
данного прибора. Стенная
розетка, к которой вы
подключаете данной
устройство, должна быть с
заземлением и
располагаться рядом в
легкодоступном месте.

Back-UPS ES 525

Руководство пользователя

Проверка комплектности/
Размещение

Подсоединение оборудования к
ИБП Back UPS ES 525

Розетки резервного питания от аккумулятора с
защитой от скачков напряжения

Стенная

Модем/телефон/факс

Компьютерный

порт USB

Автоматический

выключатель

Шнур

питания

Кнопка

питания

Индикатор

состояния

устройства

UPS

Эксплуатация и установка
программного обеспечения

Индикаторы состояния и предупреждающие сигналы

Для получения дополнительной информации обратитесь к разделу «Поиск и устранение причин неисправностей».

Замена аккумулятора

990-1466  Copyright © 2003 American Power Conversion Corp. Все права защищены.

«APC», «Back-UPS» и «PowerChute» — зарегистрированные товарные знаки корпорации American Power Conversion.

Все остальные товарные знаки являются собственностью соответствующих владельцев.

1

2

3

Розетка с защитой от скачков напряжения

Эта розетка обеспечивает постоянную защиту от скачков напряжения, даже когда устройство Back-UPS

ES выключено. Подключите к этой розетке принтер, факс, сканер или другое периферийное

оборудование, которому не требуется питание от аккумулятора.

Эти розетки всегда включены, когда включено устройство Back-UPS ES. При исчезновении напряжения

в сети или других проблемах энергопитания (низкое или высокое напряжение) на эти розетки в течение

ограниченного времени будет подаваться питание от устройства Back-UPS ES. Подключите к этим

розеткам компьютер, монитор и еще один вид оборудования.

Подключение факса/модема/телефона

Устройство Back-UPS ES обеспечивает защиту одной линии (2-проводной) для факса, модема или

телефона от скачков напряжения, если оборудование подключено через устройство Back-UPS ES, как

показано на рисунке.

Подключите шнур питания устройства Back-UPS ES непосредственно к стенной розетке. Не
используйте сетевой фильтр или разветвитель питания.

Индикация рабочего состояния устройства Back-UPS ES осуществляется с помощью комбинированной

визуально-звуковой индикации.

Индикатор

состояния

Звуковой сигнал

Состояние

Сигнализация выключается, когда

Зеленый

Нет

Питание от сети – ИБП Back UPS ES 525 подает

соответствующее питание от сети к подключенному

оборудованию.

неприменимо

Желтый

4 сигнала через каждые

30 секунд

Питание от аккумулятора – ИБП подает питание от

аккумулятора к оборудованию, подключенному к

розеткам питания от аккумулятора.

ИБП Back UPS ES 525 возвращается к

питанию от сети или когда UPS

выключается.

Желтый

Быстрые короткие

сигналы

Предупреждение о низком заряде аккумулятора –

ИБП подает питание от аккумулятора к оборудованию,

подключенному к розеткам питания от аккумулятора,

и состояние аккумулятора приближается к

разряженному.

ИБП Back UPS ES 525 возвращается к

питанию от сети или когда UPS

выключается.

Желтый,

мигает

Нет

Самопроверка при запуске – Программное

обеспечение устройства UPS осуществляет

диагностическую проверку.

ИБП Back UPS ES 525 выключено

кнопкой питания или когда проверка

завершена.

Красный

Сигналы в течение 1

минуты через каждые 5

часов.

Замена аккумулятора – Происходит, когда

аккумулятор не проходит самопроверки.

ИБП Back UPS ES 525 выключено

кнопкой питания или аккумулятор

заменен.

Красный

Непрерывный

тональный сигнал

Перегрузка – Происходит, когда перегружена одна или

несколько розеток питания от аккумулятора.

ИБП Back UPS ES 525 выключено

кнопкой питания или оборудование,

включенное в перегруженную розетку

(-и), отсоединено.

Чередуются

желтый и

зеленый

Нет

Завершение работы – Происходит, когда устройство

ИБП, работая от аккумулятора, закрыло текущие

приложения на подсоединенном компьютере и

завершило работу операционной системы компьютера.

неприменимо

Зеленый и

желтый,

мигают

Сигналы через каждые 2

секунды.

Устройство подключено к сети, а аккумулятор

отсоединен.

ИБП Back UPS ES 525 выключено

кнопкой питания или когда

подсоединен аккумулятор.

Проверьте наличие в упаковочной коробке следующих

предметов:

• Руководство пользователя
• Кабель USB
• Инструкция по технике безопасности
• Гарантийная регистрационная карточка
• Программное обеспечение PowerChute® Personal Edition

на компакт-диске

В случае обнаружения повреждения оборудования известите

об этом торговую фирму-посредника. Для получения

гарантийной

компенсации

заполните

гарантийную

регистрационную карточку или форму в режиме «онлайн» на

сервере www.apc.com/ru.

Рекомендации по установке устройства UPS:

• Сверху и по сторонам устройства должен быть зазор в 5

см для обеспечения вокруг него адекватной вентиляции.

• Избегайте попадания на устройство прямого солнечного

света.

• Избегайте чрезмерного нагрева устройства.
• Избегайте высокой влажности и контакта устройства с

какими-либо жидкостями.

• Избегайте чрезмерного запыления устройства.

0 — 40

o

C

®

1

Подсоедините кабель для универсальной серийной шины (USB)

Входящие в комплект кабель USB и программное обеспечение обеспечивают автоматическое сохранение

файлов и завершение работы операционной системы в случае длительного прекращения подачи энергии.
Подсоедините кабель USB к порту данных устройства Back-UPS ES. Другой конец кабеля подсоедините к

порту USB компьютера. Программное обеспечение после его установки автоматически обнаружит порт

USB вашего компьютера.
Если на вашем компьютере вместо порта USB установлен последовательный порт, вы можете запросить в

компании APC кабель для подключения к последовательному порту, чтобы использовать его для

подсоединения к устройству Back-UPS ES 525. Обратитесь в ближайший к вам офис компании (см.

контактную информацию по компании APC ниже). Кабель для подключения к последовательному порту

будет выслан вам бесплатно.

2

Высвобождающие

язычки

Крышка отсека
аккумулятора

Провод

аккумулятора

Клемма
аккумулятора

Устройство Back-UPS ES поставляется с установленным

внутренним аккумулятором. Типичный срок службы

аккумулятора составляет 3-6 лет. Замена аккумулятора не

представляет собой опасности и не несет в себе риск

поражения электрическим током. Не заменяйте внутренний

аккумулятор в режиме работы от аккумулятора (если горит

желтый индикатор).

ПРИМЕЧАНИЕ: При подключении аккумулятора может
наблюдаться незначительное искрение. Это нормальное
явление.

Переверните устройство Back-UPS. Нажмите на

высвобождающие язычки. Сдвиньте крышку отсека

аккумулятора и снимите ее с устройства.

Достаньте аккумулятор из устройства UPS. Запомните,

какого цвета провод у каждой клеммы. Отсоедините

провода от клемм аккумулятора.

Включите устройство нажатием на кнопку питания.

Одиночный короткий звуковой сигнал и зеленый индикатор

питания от сети подтверждают, что устройство Back-UPS ES

включено и готово обеспечивать защиту.

Для обеспечения достаточной продолжительности рабочего

цикла устройство Back-UPS ES должно вначале зарядиться в

течение не менее 16-ти часов. Устройство заряжается всегда,

когда оно подключено к сети, независимо от того, включено

оно или выключено.

Установка

программного

обеспечения

PowerChute®

Personal Edition
Вставьте компакт-диск с программным обеспечением
PowerChute Personal Edition в компьютер и выполняйте
инструкции по установке, выводящиеся на экран.

Устройство

Back-UPS

ES

снабжено

встроенным

автоматическим регулятором напряжения (AVR), который

автоматически регулирует напряжение входной сети без

подачи звукового или визуального сигнала.

4

Вставьте на место крышку отсека аккумулятора и

задвиньте ее до щелчка.

Подсоедините провода к новому аккумулятору

и установите его в устройство.

3

Status

see back

panel

w

w

w.apc.com

®

Status

Battery Backup plus Surge Protection

Surge Protection

Back-UPS ES 525

see back

panel

Внимание: Вилка шнура
питания является
размыкающим устройством
данного прибора. Стенная
розетка, к которой вы
подключаете данной
устройство, должна быть с
заземлением и
располагаться рядом в
легкодоступном месте.

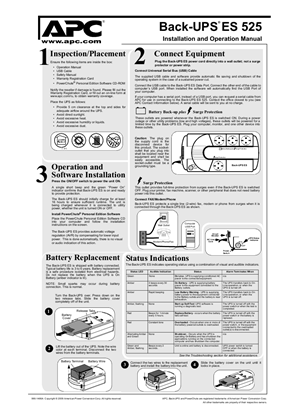

Back-UPS ES 525

Руководство пользователя

Проверка комплектности/
Размещение

Подсоединение оборудования к
ИБП Back UPS ES 525

Розетки резервного питания от аккумулятора с
защитой от скачков напряжения

Стенная

Модем/телефон/факс

Компьютерный

порт USB

Автоматический

выключатель

Шнур

питания

Кнопка

питания

Индикатор

состояния

устройства

UPS

Эксплуатация и установка
программного обеспечения

Индикаторы состояния и предупреждающие сигналы

Для получения дополнительной информации обратитесь к разделу «Поиск и устранение причин неисправностей».

Замена аккумулятора

990-1466 Copyright © 2003 American Power Conversion Corp. Все права защищены.

«APC», «Back-UPS» и «PowerChute» — зарегистрированные товарные знаки корпорации American Power Conversion.

Все остальные товарные знаки являются собственностью соответствующих владельцев.

Для сохранения инструкции «Блок бесперебойного питания APC ES 525VA BE525-RS» на русском языке на вашем компьютере либо телефоне, нажмите кнопку «Скачать инструкцию». Если активна кнопка «Инструкция онлайн», то Вы можете просмотреть документ (manual), в своём браузере онлайн.

Если у Вас нет возможности скачать инструкцию по эксплуатации либо просмотреть её, Вы можете поделиться ссылкой на эту страницу в социальных сетях и при удобном моменте скачать инструкцию. Либо добавьте эту страницу в закладки Вашего браузера, нажав кнопку «Добавить страницу в закладки браузера».
