1Отказ от пользования централизованными линиями отопления и водоснабжения, создание автономных систем обогрева и подачи ГВС дома становится обыденным явлением.

Это удобно владельцам частных домов или квартир, позволяет самостоятельно принимать решения о начале и конце отопительного сезона или режимах обогрева жилья.

Торговые сети предлагают широкий ассортимент газовых котлов, на базе которых создаются наиболее эффективные и экономичные системы обогрева.

Уверенными лидерами в производстве теплотехники считаются европейские компании, но немалых успехов добились их коллеги из Юго-Восточной Азии.

Рассмотрим ярких представителей отопительной техники из Южной Кореи — газовые котлы Arderia (Ардерия).

Содержание статьи

  • 1 Основные виды
  • 2 Серии и модели
    • 2.1 Серия «B»
    • 2.2 Серия «D»
    • 2.3 ESR 13-20 кВт
    • 2.4 ESR 25-35 кВт
  • 3 Технические характеристики
  • 4 Достоинства и недостатки
  • 5 Инструкции по эксплуатации и настройке
  • 6 Основные неисправности
  • 7 Отзывы владельцев
  • 8 Диапазон цен
  • 9 Полезное видео

Основные виды

Бренд Arderia является собственностью Южно-Корейской компании Daesung. Продукция этой компании широко известна в мире и пользуется высоким спросом. Основная особенность компании состоит в подходе к выпуску теплотехники.

Большинство рабочих операций выполняют автоматизированные линии, что исключает просчеты или халатное отношение. Бренд Arderia создан для размещения на российском рынке газовых котлов, которые выпускались в следующих видах:

По типу монтажа:

  • настенные. Предназначены для навесного монтажа в помещении (как правило, в кухнях).

Напольных моделей не выпускают, так как они требуют отдельного помещения и пользуются меньшим спросом.

По набору функций:

  • одноконтурные. Предназначены только для питания отопительной системы горячим теплоносителем с заданной температурой;
  • двухконтурные. Агрегаты подготовлены для одновременного нагрева теплоносителя и подачи горячей воды;

По типу теплообменника выпускаются следующие разновидности:

  • с раздельным теплообменником. Это котлы, у которых первичный узел состоит из чистой меди (99%), демонстрирующей высокую устойчивость к температурным перепадам и отсутствие коррозийных процессов. Вторичный теплообменник изготавливается из нержавеющей стали, обладает высокой способностью к теплоотдаче и демонстрирует заметную производительность;
  • с битермическим (совмещенным) теплообменником. Это конструкция, созданная по типу «труба в трубе». По ней одновременно проходят теплоноситель и вода для линии ГВС, не смешиваясь друг с другом. Эта конструкция позволяет значительно увеличить и стабилизировать горячее водоснабжение дома, но требует принятия всех возможных мер по защите от появления накипи. Сложное сечение трубы теплообменника очень плохо поддается промывке, а замена дефектного узла обходится слишком дорого и не везде производится.

ОБРАТИТЕ ВНИМАНИЕ!

Конструкция котлов соответствует современным требованиям к функционалу и эффективности теплотехники. Агрегаты обладают всеми необходимыми сертификатами и могут использоваться в жилых и общественных помещениях.

1

Серии и модели

Газовые котлы Arderia выпускаются в следующих сериях:

Серия «B»

Агрегаты серии «B» производятся в России, на собственных производственных мощностях компании Daesung. Модельный 1ряд состоит из двухконтурных агрегатов с битермическим теплообменником, изготовленным из меди.

Мощность моделей составляет от 10 до 24 кВт, что подойдет для обогрева помещений от 53 до 250 кв.м.

Основные параметры моделей:

  • модулируемая горелка;
  • способность работать с малым входным давлением газа (до 4 бар);
  • бесшумный циркуляционный насос с ротором «мокрого» типа;
  • есть система самодиагностики и контроля наличия пламени;
  • наличие защиты от замерзания;
  • агрегаты прошли адаптацию к российским климатическим и технологическим условиям.

Газовые котлы серии «B» надежны и экономичны. Каждый агрегат проходит отдельную проверку ОТК. Есть многоступенчатая защита от эксплуатационных перегрузок или замерзания.

Серия «D»

Серия газовых двухконтурных котлов мощностью 10-24 кВт, способных обогревать помещения от 53 до 250 кв.м. Оснащены двумя 2теплообменниками.

Первичный (основной) медный, вторичный (для ГВС) — из нержавеющей стали. В изготовлении использованы детали и материалы от лучших производителей Европы, а также собственные разработки фирмы.

Специфические особенности агрегатов:

  • возможность перенастройки на сжиженный газ;
  • газовый клапан настраивается через панель управления;
  • два варианта установки дымохода — раздельный или коаксиальный;
  • возможность удаленного управления через приложение на смартфоне;
  • есть контакты для присоединения комнатного датчика.

Конструкция котлов этой серии практически ничем не отличается от устройства лучших европейских моделей. При этом, цены котлов Arderia как минимум вдвое ниже, чем у аналогов из стран Европы.

Это повышает востребованность корейских агрегатов, увеличивает их значимость в глазах покупателей.

ESR 13-20 кВт

Мощность котлов этой серии находится в диапазоне 16-18,6 кВт. В нее входят две модели — ESR 2.13 и ESR 2.20. По набору 1функций они представляют собой двухконтурные агрегаты с камерой сгорания закрытого типа. Рассчитаны на отопление помещений от 65 до 200 кв.м.

Изготавливаются в Южной Корее, на собственных производственных мощностях.

Возможности котлов серии ESR 13-20 кВт:

  • есть возможность подключения к газовым магистралям с низким давлением (до 5 мБар);
  • регулируемый турбонаддув;
  • использован циркуляционный насос с «сухим ротором», позволяющий производить обслуживание без слива теплоносителя из системы;
  • используется пульт управления, действующий на расстоянии до 40 м;
  • есть система самодиагностики;
  • встроенный стабилизатор напряжения, корректирующий перепады от 156 до 280 В.

Агрегаты серии ESR 13-20 кВт адаптированы к эксплуатации в условиях России. Они оснащены защитой от перемерзания

ESR 25-35 кВт

В состав этой модельной линейки входят агрегаты ESR 2.25, ESR 2.30 и ESR 2.35. Диапазон мощности — от 12,2 до 40,7 кВт. Способны 2отапливать площади от 122 до 407 кв.м.

Оснащены медным первичным и нержавеющим вторичным теплообменниками, камерой сгорания закрытого типа, модулируемой горелкой.

Основные параметры:

  • система электронного розжига пламени;
  • возможность переналадки газовой аппаратуры на потребление сжиженного газа;
  • автоматическое поддержание режима нагрева теплоносителя и ГВС;
  • наличие датчика ионизации, обеспечивающего контроль наличия пламени;
  • адаптация котла к российским условиям.

Агрегаты демонстрируют надежность, стабильную работу, легко управляются и регулируются. В сочетании с низкими ценами, эти качества делают их конкурентоспособными на рынке теплотехнических устройств.

Технические характеристики

Рассмотрим параметры газовых котлов Arderia:

Характеристики Значения
Arderia D10 ESR 2.20 ARDERIA ESR 2.35
Тип котла Газовый отопительный
Тип топлива Природный или сжиженный газ Природный или сжиженный газ
Способ монтажа Настенный
Тепловая мощность 10,9 кВт 8,6-23,3 кВт 12,2-40,7 кВт
Расход газа (макс) 1,2 м3/ч 2,73 м3/ч 4,49 м3/ч
Электропитание 220 В 50 Гц
Габариты 410x652x243 мм 420x660x200 мм 460x700x205 мм
Вес 26,2 кг 24 кг 26 кг

Достоинства и недостатки

Достоинства:

  • эффективность, удачный набор эксплуатационных качеств;
  • способность нагревать теплоноситель и подавать горячую воду для бытовых потребностей;
  • удобное управление, есть ПДУ и возможность удаленного воздействия через модуль Wi-Fi;
  • наличие встроенного стабилизатора напряжения, способного корректировать падение до 150 В;
  • котлы предназначены для эксплуатации в сложных российских условиях;
  • система самодиагностики в непрерывном режиме отслеживает возникающие проблемы и оповещает о них владельца;
  • есть многоступенчатая защита от всех перегрузок, замерзания теплоносителя, падения напряжения и т.д;
  • цена агрегатов значительно ниже, чем у европейских аналогов того же качества.

Недостатки:

  • необходимость подключения электропитания. При внезапном отключении в зимние морозы возникает риск остаться без отопления;
  • фирма возникла сравнительно недавно и еще не успела создать обширную сеть сервисных центров;
  • мощность агрегатов ограничена и не позволяет использовать их в помещениях большого размера.

Судя по востребованности и высокому спросу, недостатки не критичны и вполне преодолимы.

ОСТОРОЖНО!

Некоторые пользователи отмечают высокий уровень шума или некоторое отставание по времени при подаче ГВС. Однако, такие особенности характерны для всех моделей газовых котлов от европейских и российских производителей.

Инструкции по эксплуатации и настройке

Первичная (базовая) настройка газовых котлов производится на заводе-изготовителе. Во время установки и первого запуска необходима коррекция заводских настроек, позволяющая совместить существующие условия работы с потребностями механики и электроники котла. Эти действия должны выполняться силами работников сервисных центров или гарантийных мастерских.

Самостоятельное вмешательство в конструкцию газовых приборов запрещено. Рабочие настройки, такие как регулировка температуры или отключение отопления на лето допустимы и выполняются пользователем.

Эксплуатация агрегатов не представляет сложности. Необходимо обращать внимание на показания дисплея, при необходимости (появлении кода ошибки) вызывать мастера. Очищать корпус от пыли и грязи, своевременно производить техосмотр и другие процедуры. Перед началом работы следует внимательно изучить инструкцию и следовать ее указаниям.

4

Основные неисправности

Основными неисправностями котлов Arderia следует считать:

  • при обледенении выходного отверстия возможно отключение датчика давления и задувание дымохода;
  • остановка или падение оборотов вентилятора означают попадание посторонних предметов, частиц в рабочее пространство крыльчатки;
  • датчик перегрева срабатывает при остановке циркуляции (поломке насоса) или перекрытии вентилей подачи;
  • котел не разжигается. Это свидетельствует о выходе из строя газовой аппаратуры (клапана) или отключении питания магистрали.

Все возникающие проблемы сразу же обнаруживаются системой самодиагностики. Она выдает на ПДУ специальный код, который обозначает стандартную ситуацию со сбоем работы того или иного датчика, узла, детали. Полный перечень кодов изложен в инструкции пользователя, которую следует держать под рукой.

Среди них чаще всего встречаются следующие обозначения:

Код Расшифровка Причины возникновения
А1 Сбой работы датчика давления воздуха Короткое замыкание, обледенение выходного отверстия
А2 Упала скорость вращения оси вентилятора Помехи, посторонние предметы или мусор на крыльчатке
А3 Датчик напора сработал раньше, чем был запущен насос Датчик забит грязью, необходима очистка
А4 Датчик перегрева теплоносителя Остановка циркуляции из-за поломки насоса или трехходового крана
А5 Упало давление теплоносителя Мало воды, система завоздушена, появились протечки
А6 Нет розжига или блокирован дымоход Упало давление газа, дымоход забит сажей или льдом
А7 КЗ газового клапана Вышел из строя блок управления
А8 Наличие пламени на горелке, хотя подачи газа нет Проблемы с газовым клапаном, блоком управления. Проверить заземление.
А9 Замерз теплоноситель Понижение температуры до -5°
АА Закипел теплоноситель Остановлена циркуляция, закрыты вентили, проблемы с трехходовым клапаном или насосом
АВ, АС Выход из строя термостата Поломка, слабый контакт
АЕ Блокировка дымохода Обледенение, деформация, попадание посторонних предметов

Отзывы владельцев

Рассмотрим мнения пользователей о газовых котлах Arderia:

Количество проголосовавших


Знакомы с технологией? Оставьте свой отзыв!

Сортировать по:

Будьте первым, чтобы оставить отзыв.

Показать еще

Знакомы с технологией? Оставьте свой отзыв!


  • Ваше мнение

Судя по отзывам, у бренда Arderia есть вполне благоприятный прогноз на будущее. Если производитель не снизит качество, то котлы составят заметную конкуренцию другим моделям и фирмам.

Диапазон цен

Стоимость газовых котлов Arderia значительно ниже, чем у подобных устройств европейского производства.

Для российского покупателя они обходятся в 23-36 тыс. руб. Цена агрегата зависит от его мощности и дополнительных функций. Необходимо учесть, что дымоход и приборы удаленного управления, комнатный термостат и т.п. приобретаются отдельно.

ВАЖНО!

Не следует экономить на гарантийном обслуживании. Опасность остаться зимой без обогрева гораздо серьезнее, чем расходы на заключение гарантийного договора.

Газовые котлы Arderia появились на российском рынке сравнительно недавно. Большинство пользователей еще не знает о них, хотя в эксплуатации уже находится немалое количество агрегатов.

Они демонстрируют стабильную работу, экономичность, устойчивость к внешним нагрузкам. Самодиагностика не дает котлам выйти из строя, встроенный стабилизатор напряжения корректирует перепады в сети. Качество и низкая стоимость котлов Arderia позволяют им занимать достойное место среди альтернативных вариантов.

Полезное видео

Из видео вы подробно узнаете об обслуживании котла Arderia:

Оцените статью автора:

Очень плохо :(Не очень :(Нормально!Хорошо :)Отлично!)

4 оценок, среднее: 3,25 из 5


  • Ваше мнение

Судя по отзывам, у бренда Arderia есть вполне благоприятный прогноз на будущее. Если производитель не снизит качество, то котлы составят заметную конкуренцию другим моделям и фирмам.

Диапазон цен

Стоимость газовых котлов Arderia значительно ниже, чем у подобных устройств европейского производства.

Для российского покупателя они обходятся в 23-36 тыс. руб. Цена агрегата зависит от его мощности и дополнительных функций. Необходимо учесть, что дымоход и приборы удаленного управления, комнатный термостат и т.п. приобретаются отдельно.

ВАЖНО!

Не следует экономить на гарантийном обслуживании. Опасность остаться зимой без обогрева гораздо серьезнее, чем расходы на заключение гарантийного договора.

Газовые котлы Arderia появились на российском рынке сравнительно недавно. Большинство пользователей еще не знает о них, хотя в эксплуатации уже находится немалое количество агрегатов.

Они демонстрируют стабильную работу, экономичность, устойчивость к внешним нагрузкам. Самодиагностика не дает котлам выйти из строя, встроенный стабилизатор напряжения корректирует перепады в сети. Качество и низкая стоимость котлов Arderia позволяют им занимать достойное место среди альтернативных вариантов.

Полезное видео

Из видео вы подробно узнаете об обслуживании котла Arderia:

Оцените статью автора:

Очень плохо :(Не очень :(Нормально!Хорошо :)Отлично!)

4 оценок, среднее: 3,25 из 5

Загрузка…

Автор статьи

Образование — НИУ МГСУ г. Москвы. Стаж работы 19 лет. Ведущий специалист крупного домостроительного комбината.

Источник

Требуется руководство для вашей Arderia D24 Котел центрального отопления? Ниже вы можете просмотреть и загрузить бесплатно руководство в формате PDF. Кроме того, приведены часто задаваемые вопросы, рейтинг изделия и отзывы пользователей, что позволит оптимально использовать ваше изделие. Если это не то руководство, которое вы искали, – свяжитесь с нами.

Ваше устройство неисправно, и в руководстве отсутствует решение? Перейдите в Repair Café для получения бесплатных ремонтных услуг.

Руководство

Рейтинг

Сообщите нам, что вы думаете о Arderia D24 Котел центрального отопления, оставив оценку продукта. Хотите поделиться вашими впечатлениями от данного изделия или задать вопрос? Вы можете оставить комментарий в нижней части страницы.

Довольны ли вы данным изделием Arderia?
Да Нет

Будьте первым, кто оценит это изделие

0 голоса

Часто задаваемые вопросы

Наша служба поддержки выполняет поиск полезной информации по изделиям и отвечает на часто задаваемые вопросы. Если вы заметили неточность в наших часто задаваемых вопросах, сообщите нам об этом с помощью нашей контактной формы.

Какое давление лучше всего подходит для моего котла центрального отопления? Проверенный
Правильное давление составляет от 1 до 1,5 бар. Никогда не позволяйте давлению подниматься выше 2 бар.

Это было полезно (452)

Трубы и радиаторы шумят. Чем это вызвано? Проверенный
Вероятно, в системе отопления есть воздух. Лучше всего удалить воздух из системы.

Это было полезно (243)

Руководство Arderia D24 Котел центрального отопления

Источник

Южнокорейский котел Ардерия считается популярным в России при обустройстве индивидуального двухконтурного теплоснабжения для автономной подачи отопления и ГВС. Модификация предполагает выпуск агрегатов биотермические или 2-мя теплообменниками.

Котел выпускается со вспомогательным оборудованием и автоматикой безопасности, что повышает его надежность. Циркуляционный насос усиливает надежность работы внутридомовой системы теплоснабжения поскольку функционирует с сухим. Котлоагрегат имеет современную систему диагностики, которая следит за всеми важными параметрами работы и сообщает владельцу об ошибке и возможных причинах.

Кто производитель

Котельный бренд ARDERIA на российском рынке возник сравнительно недавно, 12 лет назад, тогда было создано совместное российское производство с южнокорейской фирмой ДЭЙСУНГ СЕЛТИК, вначале в форме ОЕМ проекта с адаптацией под российские тепловое оборудование, потом добавилась линейка «САУДИ КЕРАМИК», болгарские «ЭЛДОМ» и итальянские «ЭЛБИ».

В 2015 году компания ARDERIA в России расширилась новыми производственными площадями, логистическим и вспомогательным техническим комплексом с современной лабораторией, все это расположилось на 6.5 тым. м2 в краснодарском поселке Энем.

Технические характеристики

Линейка газовых котлов Arderia представлена с одним или двумя контурами мощностью от 10 до 40 кВт. Они способны обогреть дом площадью от 60 до 400 м2 и приготовить горячую воду для семьи из 4-6 человек. Агрегаты хорошо интегрируются в российские инженерные сети, правда для защиты электронных плат, рекомендуется устанавливать по электрической линии стабилизаторы.

Arderia котлы относятся к энергоэффективным устройствам, КПД достигает 90,5-91,7%. Что обеспечено современным тепловым процессом и использованием вспомогательного оборудования: дутьевой вентилятор постоянного тока и центробежный циркуляционный насос.

Конструктивные характеристики устройств ARDERIA:

  1. Отапливаемая площадь, от 60 до 400 м2;
  2. Габариты (ШхГхВ),460х205х700 мм.
  3. Вес, от 23 до 26 кг.
  4. КПД, от 90,5 91,7 до% 91,1 90,4 91,3 91,7.
  5. Полезная тепловая мощность, 10 до 400 кВт.
  6. Производительность горячей воды, при разности температур 25 С 8,7 до 23,3 л/мин.
  7. Давление теплоносителя минимально/максимальное — 3/10 бар.
  8. Потребляемая электрическая мощность, от 110 до 155 Вт.
  9. Коаксиальный дымоход внутренний/внешний диаметр 75/100 мм.
  10. Объем расширительного бака, 5,3 л.

Устройство и принцип работы котлов Arderia

Работа агрегатов полностью автоматизированная и имеет несколько уровней защиты. Газовый котел имеет два теплообменника на отопительном контуре из меди, а в системе ГВС — из стали.

Первый основной контур отопления, вода подается через котел центробежным циркуляционным насосом, который имеет управления от термодатчиков в квартире или уличных, при погодозависимой автоматике. Они дают сигнал на увеличение/уменьшение скорости вращения крыльчатки насоса и соответственно скорости перемещения нагреваемой воды по контуру отопления. В нем обязательно устраиваются сбросной предохранительный клапан по высокому давлению и расширительный бак.

Второй контур начинает работать при открытии крана горячей воды на смесителе, в этом случае приоритет нагрева имеет теплообменник ГВС, если в схеме вмонтирован трехходовой клапан.

Дымовые газы, получаемые от сжигания в топке топлива, поступают в центральный ствол коаксиальной дымовой трубы, по внешнему кольцу засасывается воздух дутьевым вентилятором на распределительное сопло горелки. Продвигаясь вдоль горячей центральной трубы, воздух нагревается через стенку от уходящих газов, что увеличивает эффективность работы оборудования и соответственно повышает КПД.

Коды ошибок Ардерия

Котел имеет современную систему диагностики текущего состояния агрегата, с выдачей на рабочую панель кодов ошибок. Все ошибки маркируются буквой А с последующей цифрой, которая характеризует причину сбоя. По заводской инструкции по эксплуатации пользователь может самостоятельно разобраться, почему он не работает и что нужно сделать, чтобы выполнить ремонт котлов.

Ошибки котла Ардерия:

  • А2 — низкая скорость вращения вентилятора, возможно под крыльчатку попал мусор.
  • А3 — неисправность питательного насоса, возможно под центробежное колесо попал мусор, плохие контакты в проводке. Возможная ошибка в работе датчика температуры. Если первичный прибор работает исправно, потребуется замена насоса на новый.
  • Ошибка А4 — сработал датчик по перегреву: нет циркуляции теплоносителя, неисправен трехходовой клапан, неисправен сенсор протока.
  • Ошибка А5 — низкое давление в отопительном контуре: воздушная пробка, порыв на контуре отопления, не работает циркуляционный насос, перекрыта арматура на линии отопления.
  • Ошибка А6 — неисправность в системе розжига: низкое давление газа, неисправен клапан-отсекатель по газу.
  • А7 — проблема с регулирующим клапаном, возможен сбой в передаче сигнала от первичных датчиков.
  • А9 — температура в отопительном контуре отопления ниже 5 С, потребуется выполнить запуск его в ручном режиме.
  • АА — закипание воды в отопительном контуре или теплообменнике ГВС, скорее всего нет циркуляции через систему нагрева или трубные поверхности забиты накипью.

Другие неисправности и их ремонт

Кроме стандартных сбоев, которые случаются в устройстве Arderia, способных быть диагностированных электронной платой управления, случаются и другие ошибки, такие как тактование агрегата, когда он часто включается и выключается, перегрев теплоносителя, отсутствие стабильного розжига и горения и другие.

Частые отключения

В контуре отопления котел часто включается/отключаться из-за высокой температуры теплоносителя, обычно в переходной отопительный период осенью и весной. В этом случае лучше настройку устройства выполнить по комнатному терморегулятору.

В режиме ГВС котел часто отключается при аварийных режимах по давление воды в горводопроводе, менее 1,5 атм. и расхода воды ниже 2л/мин. Если водоканал не может обеспечить работу водопровода по заданным параметрам котла, потребуется в схеме ГВС установить дополнительный бак-аккумулятор и насос.

Колебания температуры

Подобный сбой может протекать только в контуре ГВС. Это происходит   по единственной причине, когда в доме повышенный одновременный водоразбор из нескольких точек. Для устранения сбоя, жильцам дома нужно выдерживать режим поочередного пользования услугами ГВС либо перейти на внешний бак-накопитель горячей воды.

Перегрев котла

Этот сбой может произойти сразу не нескольким причинам. Самая серьезная из них — накипь на внутренних поверхностях нагрева. Такую ошибку можно устранить только промывкой теплообменника. Если котел работает на жесткой воде, собственник должен планировать такую процедуру не менее чем 1 раз в 2 года.

Также к перегреву теплоносителя приводит нарушение циркуляции в отопительном контуре из-за забитого фильтра, закрытой арматуры или неисправного насоса, что исправляется довольно быстро, в том числе и силами пользователя.

Не разжигается

Первая причина такого сбоя — низкие параметры в газовой сети, прежде чем заниматься разборкой корпуса, нужно удостовериться, что газовая служба подает газ с параметрами превышающие минимальные допустимые нормы.

Следующей распространенной причиной может быть засорение фильтра, клапана для котла или горелки. Работы по профилактике газового оборудования может выполнять только представитель газовой службы.

Странный цвет пламени во время горения

Цвет пламени и дымовых газов напрямую зависит от качества газа и полнотой его сгорания в топке. При низком содержании кислорода в устье горения, происходит химический недожог топлива, при этом дым будет черного или темно-серого цвета, а факел темно-желтый, мутный, коричневый. Причина — не работает дутьевой вентилятор, забит воздуховод или закрыта воздушная заслонка.

При большом количестве воздуха, будут идти дымовые газы белого цвета из-за большого количества водяных паров. В этом случае уменьшают подачу воздуха заслонкой или вентилятором.

Очень долго греется вода или полное отсутствие ГВС

Эта проблема в сети ГВС вызвана наличием накипи на внутренней поверхности бойлера, большим одновременным водозабором, а также неправильно подобранным котлом по мощности.

Для системы отопления — причина длительного нагрева может быть в плохой циркуляции из-за воздушных пробок, сверхнизкой температурой окружающего воздуха, когда дом долго не отапливался и недостаточно мощности котлоагрегата для работы в пиковом режиме.

Посторонние звуки во время работы

Котел Ардерия базовую настройку проходит на заводе, в розничную сеть он отправляется только в том случае, когда его шумовой фон не превышает санитарные нормы, которые действуют в России. Посторонний шумы при работе газового котла могут создаваться вентилятором, насосом и горелочным устройством, а также при завоздушивании контура отопления.

При возникновении шума, котел должен быть остановлен аварийно для проведения обследования и выявления источников шума.

Краткая инструкция по эксплуатации

Первый пуск осуществляют представители сервисного центра, в противном случае владелец не получит гарантийные обязательства на котел. Специалистами при первом пуске выполняется коррекция теплового режима и проводится подробное обучение пользователей с работой котла. После того как котел запущен и настроен, его эксплуатация не является сложной поскольку, будет проходить в автоматическом режиме.

Потребуется время от времени контролировать работу котла по показаниям на дисплее и устанавливать терморегулятором нужную температуру в помещении.

Отзывы пользователей говорят о том, что газовый котел Ардерия в процессе эксплуатации демонстрирует высокую надежность, при этом имея простой процесс обслуживания. Он также обладает хорошими теплотехническими и экономическими показателями, что позволяет получать тепло с наименьшими затратами.

Источник

Коды ошибок

При возникновении малейших неисправностей или проблем в работе аппарата на электронном табло показывается определенная ошибка.

Чтобы правильно устранить поломку, необходимо знать содержание всех возможных ошибок оборудования.

  • Ошибка А1 — выход из строя датчика давления воздуха. Вероятно, это возникает из-за засора либо обледенения входного отверстия.
  • Ошибка А2 — пониженная скорость работы вентилятора, в связи с чем котел плохо греет воду, также шумит. Причиной могут служить либо плохой контакт, либо проблемы с подключением проводов, либо попадание посторонних предметов на лопасти вентилятора. Это может являться причиной шума.
  • Ошибка А3 — поломка циркуляционного насоса, падает давление. Данная проблема может возникнуть из-за попадания грязи в датчик напора, а также если он включился ранее насоса.

  • Ошибка А4 — повышение температуры устройства, при этом выбивает сразу оба предохранителя. Это может произойти, если запорные краны завинчены, засорился отопительный фильтр и течет клапан, вышел из строя насос, не работает трехходовой клапан, поврежден датчик потока воды.
  • Ошибка А5 — давление теплоносителя уменьшается. Может возникнуть по причине уменьшения количества воды в системе, появления воздуха, поломки насоса либо уменьшения его оборотов, износа напорного датчика.
  • Ошибка А6 — отсутствие поджига, котел не зажигается, тухнет. Возникает в связи с блокировкой дымохода, низким давлением газа, неработоспособностью газового клапана, поломкой трансформатора, засором газохода.
  • Ошибка А7 — поломка газового клапана, в результате чего агрегат не запускается. Данная поломка случается в связи с замыканием реле, ошибками в системе управления.
  • Ошибка А8 — угасание пламени. Случается из-за наличия остаточного пламени при выключенном газовом клапане, повреждении диафрагмы газового клапана, выхода из строя блока управления.

  • Ошибка А9 — замерзание. Возникает в результате снижения температуры теплоносителя до 5 градусов Цельсия.
  • Ошибка АА — закипание. Случается, если контуры отопления неисправны, засорились фильтры, не работает циркуляционный насос, поврежден или износится трехходовой клапан, возникла поломка датчика подачи горячей воды.
  • Ошибка АВ, АС — поломка термостата. Возможны при электрическом замыкании, возникшем в термостате, плохом соединении контактов в самом устройстве.
  • Ошибка АЕ — заблокирование дымохода. Появляется из-за попадания инородных тел в газоотвод либо его деформации.
  • Ошибка Е0 — проблемы с режимом «антизамерзание». Возникает при падении температуры до уровня 1 градуса Цельсия. При этом котел не будет работать до тех пор, пока температура не поднимется выше данной отметки.

  • Ошибка Е1 — поломка ионизирующего датчика, отсутствие горения. Возникает в случае потухания пламени или при плохом розжиге. В течение часа котел сам будет стараться исправить ошибки в системе. Если же этого не произойдет, то необходимо обратиться к специалистам.
  • Ошибка Е2 — ошибка датчика, отвечающего за воздушное давление. Возникает при пониженной тяге либо неисправном вентиляторе. Если после прошествия 15 минут аппарат не заработал, лучше обратиться в центр обслуживания клиентов.
  • Ошибка Е3 — возникает при перегреве термостата. Может возникнуть при отсутствии или неправильной циркуляции теплоносителя. Необходимо слить горячую воду, проверить все вентили, для разблокировки нажать MODE.
  • Ошибка Е4 — выход из строя либо перегрев датчиков температуры. Может возникнуть в случае поломки насоса.

Также бывают случаи, когда на табло не высвечивается ошибка, но котел работает с нареканиями.

К таким случаям можно отнести нижеследующие.

  • Вентилятор включился, но горелка не горит. Проблема может возникнуть из-за засора дымоотвода, утечки продуктов горения, поломке стабилизатора тока.
  • Изменение цвета пламени на красный либо желтый. Возникает в связи с загрязнением горелки, сбоем настроек газового клапана.
  • Горячая вода начинает поступать спустя длительный промежуток времени. Это, скорее, не ошибка или поломка – данное явление связано с постепенным нагревом поступаемой воды.

Особенности оборудования Arderia

Безопасность и полная автоматизация – основные направления, на которые направлены все усилия разработчиков. Именно поэтому в конструкции предусмотрено несколько дополнительных защитных устройств. В общих чертах, котел Arderia имеет такие конструктивные преимущества:

  1. Двухконтурные котлы ардерия оборудованы двумя независимыми теплообменниками. Для контура отопления используется медный теплообменник. Для системы ГВС установлен теплообменник из нержавеющей стали.
  2. Установка наддувной горелки позволяет автоматике самостоятельно контролировать мощность выделяемой тепловой энергии. В этом также участвует нагоняющий вентилятор, который обеспечивает необходимое количество воздуха для стабильного горения.
  3. Простое и понятное управление автоматикой: отрегулировать и выставить необходимые температурные значения отопления и горячей воды можно буквально несколькими нажатиями.
  4. Подключение комнатного термостата позволяет управлять режимами работы котла дистанционно.
  5. Современный настенный котел ардерия имеет электронное табло, на которое выводятся текущие значения и коды ошибок при неисправности.

Адаптивные конструкционные особенности

Кроме этого, газовые котлы торговой марки arderia полностью адаптированы к условиям работы в российских системах. Для этого в конструкции аппарата предусмотрены такие дополнительные элементы:

  • Основная поломка энергозависимых двухконтурных котлов – перепады напряжения, что довольно часто случается в нашей стране. Производитель это учел и котел ардерия имеет встроенный стабилизатор напряжения. Уверенная работа такого стабилизатора сохраняется при значениях от 150 до 285 вольт.
  • Также в конструкции предусмотрен специальный газовый клапан и редуктор, которые способны обеспечить работу горелки при падении давления газа до 4 Бар.

Такие особенности конструкции должным образом оценили отечественные потребители, что подтверждают положительные отзывы на форумах и официальном сайте производителя.

Эксплуатационные характеристики

Давайте рассмотрим основные технические характеристики, на которые указывает пользовательская инструкция:

  • Закрытая камера сгорания помимо своей эффективности, повышает безопасность газового оборудования, так как из нее невозможна утечка продуктов сгорания.
  • Коаксиальный дымоход с принудительным вентилятором обеспечивает стабильный и надежный отвод отработанных газов при любых погодных условиях.
  • Защита от перепадов напряжения и система антизамерзания.
  • Мощный, но при этом компактный циркуляционный насос обеспечивает прокачку теплоносителя по системе отопления любой сложности и конфигурации.
  • Электронная система автоматического розжига горелки. Помимо этого, электроника производит плавный запуск и контроль над пламенем.
  • Модуль управления имеет электронный дисплей, благодаря которому котел ардерия легко настраивается на необходимые показатели комфорта.

Инструкции по эксплуатации и настройке

Первичная (базовая) настройка газовых котлов производится на заводе-изготовителе. Во время установки и первого запуска необходима коррекция заводских настроек, позволяющая совместить существующие условия работы с потребностями механики и электроники котла. Эти действия должны выполняться силами работников сервисных центров или гарантийных мастерских.

Самостоятельное вмешательство в конструкцию газовых приборов запрещено. Рабочие настройки, такие как регулировка температуры или отключение отопления на лето допустимы и выполняются пользователем.

Эксплуатация агрегатов не представляет сложности

Необходимо обращать внимание на показания дисплея, при необходимости (появлении кода ошибки) вызывать мастера. Очищать корпус от пыли и грязи, своевременно производить техосмотр и другие процедуры

Перед началом работы следует внимательно изучить инструкцию и следовать ее указаниям.

Устройство и принцип работы котлов Ардерия

Фирма Ардерия выпускает два вида двухконтурных настенных газовых котлов – битермические и с двумя раздельными теплообменниками. Корпус металлический, покрыт сверху белой эмалированной краской. Для снятия крышки надо раскрутить два болта снизу. В нижней части располагается манометр.

Первичный теплообменник изготовляется из меди высокого качества, вторичный – из нержавеющей стали. Слева внизу установлен насос Grundfos с сухим ротором, в котором нет контакта теплоносителя с электродвигателем. Это предотвращает засорение и заклинивание, а также повышает КПД котла.

Под горелкой перед камерой сгорания стоит вентилятор, работающий на постоянном токе. Это позволяет ему работать с разной скоростью и обеспечивать необходимое давление воздуха в данный момент. Расположение перед топкой означает, что он создает не разрежение, а именно наддув воздуха.

Справа внизу установлена электронная плата управления, на которой вынесены ДИП переключатели. Дополнительно аппарат оборудован чипом SMPS, выполняющим функцию стабилизатора напряжения.

В комплекте к аппарату идет удобный выносной пульт управления с функцией самодиагностики. На нем устанавливается температура горячей воды и теплоносителя.

В котлах Ардерия серии «В» установлен битермический радиатор, в котором объединены теплообменники ГВС и отопления. Внутри основной медной трубы с круглым сечением вставлена более тонкая, в форме ромба.

КОТЕЛ ГАЗОВЫЙ ARDERIA ESR 2.13 FFCD

Котлы Arderia это настенные газовые котлы с закрытой камерой сгорания предназначенные для отопления и горячего водоснабжения мощностью от 16 до 40,7 кВт.

Выпускаются котлы Arderia ведущим производителем отопительного оборудования в Южной Корее компанией Daesung. Они сочетают в себе экономичность, высокое качество и исключительную надежность.

Контроль качества на каждом этапе

Компания Daesung использует систему сборки Toyota при которой все сотрудники  несут личную ответственность за каждый произведенный котел. По номеру котла можно легко определить, кем он был собран, из какой партии были комплектующие и кто проводил испытания на качество. После сбоки все котлы Аrderia проходят испытания в рабочем режиме с подключением газа, контура отопления и контура горячего водоснабжения. Из каждой партии в 500 штук 2 котла отбираются для более тщательной проверки в специальной лаборатории. После испытаний инспектор по качеству ставит свой личный штамп на каждый котел и если в будущем обнаружится брак, то весь персонал будет нести за это личную ответственность.

Встроенный стабилизатор напряжения

Благодаря наличию встроенной системы стабилизации напряжения котел остается работоспособным при перепадах напряжения в диапазоне от 150 до 286 вольт. Дополнительная установка стабилизатора не требуется.

Минимальное рабочее давление газа 4 мбара

Котлы Arderia полностью адаптированы к российским условиям и могут стабильно работать при минимальном давлении газа всего 4 мбар.

Насос с сухим ротором

Со временем в системе отопления образуется грязь, накипь и ржавчина. Это приводит к поломке насосов с мокрым ротором. В котлах Arderia используются насосы с сухим ротором, для которых этой проблемы не существует. В насосах с сухим ротором нет контакта теплоносителя с вращающимся ротором электромотора, тем самым ротор полностью защищен от заклинования и засорения. Также стоит отметить, что КПД у насосов с сухим ротором значительно выше. Все насосы для котлов Arderia производятся на заводе в Южной Корее, который входит в известную международную группу Grundfos.

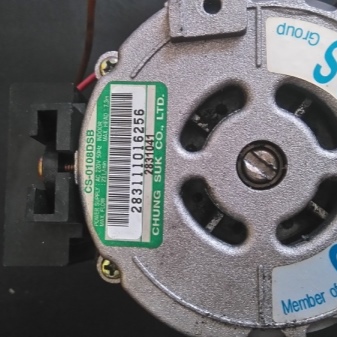

Наддув с помощью вентилятора постоянного тока

В большинстве котлов используются вентиляторы переменного тока, которые стоят после камеры сгорания. Такие вентиляторы могут работать работать только с одной скоростью. Но для дымоходов разной длины нужно создавать разное давление, и для сжигания различного количества газа нужно различное количество воздуха. С помощью вентилятора старойконструкции невозможно создать необходимые условия для оптимальной работы котла.

В котлах Arderia устанавливается вентилятор постоянного тока, который может работать с любой необходимой скоростью. Он обеспечивает оптимальное давление воздуха в каждый конкретный момент. Так как он расположен перед камерой сгорания, то он создает не разряжение, а наддув воздуха. Он подает в камеру сгорания столько воздуха, сколько нужно для эффективной работы котла.

Система защиты

Каждый котел имеет надежную систему безопасности, которая включает: ионизационный контроль пламени, защиту от перегрева, защиту от замерзания и функцию самодиагностики.Все необходимые параметры постоянно контролируются автоматикой котла.

Два теплообменника

Высокая эффективность работы обеспечивается благодаря двум раздельным теплообменникам. Надежный первичный теплообменник из меди имеет долгий срок службы и высокую производительность. Для горячего водоснабжения используется дополнительный пластинчатый теплообменник из нержавеющей стали, с легкость позволяющей получать необходимое количество горячей воды в любое время.

Различные типы дымоходов

Котлы Arderia могут использоваться с различными типами дымоходов (коаксиальный дымоход 100/60 и раздельный дымоход dy80), чтобы сменить один тип дымохода на другой необходими поменять специальные фланцы крепления дымоходов в верхней части котла.

Гарантия

Срок гарантии на котлы Arderia составляет 2 года. Для производства котлов используются только проверенные, качественные комплектующие и материалы. Котлы Arderia это современные оборудование, обеспечивающее высокий уровень надежности и комфорта.

ООО “Марис” также уделяет особое внимание сервисному обслуживанию котлов Arderia, всегда в наличии необходимые запасные части.

Основные виды

Бренд Arderia является собственностью Южно-Корейской компании Daesung. Продукция этой компании широко известна в мире и пользуется высоким спросом. Основная особенность компании состоит в подходе к выпуску теплотехники.

Большинство рабочих операций выполняют автоматизированные линии, что исключает просчеты или халатное отношение. Бренд Arderia создан для размещения на российском рынке газовых котлов, которые выпускались в следующих видах:

По типу монтажа:

настенные. Предназначены для навесного монтажа в помещении (как правило, в кухнях).

Напольных моделей не выпускают, так как они требуют отдельного помещения и пользуются меньшим спросом.

По набору функций:

  • одноконтурные. Предназначены только для питания отопительной системы горячим теплоносителем с заданной температурой;
  • двухконтурные. Агрегаты подготовлены для одновременного нагрева теплоносителя и подачи горячей воды;

По типу теплообменника выпускаются следующие разновидности:

  • с раздельным теплообменником. Это котлы, у которых первичный узел состоит из чистой меди (99%), демонстрирующей высокую устойчивость к температурным перепадам и отсутствие коррозийных процессов. Вторичный теплообменник изготавливается из нержавеющей стали, обладает высокой способностью к теплоотдаче и демонстрирует заметную производительность;
  • с битермическим (совмещенным) теплообменником. Это конструкция, созданная по типу «труба в трубе». По ней одновременно проходят теплоноситель и вода для линии ГВС, не смешиваясь друг с другом. Эта конструкция позволяет значительно увеличить и стабилизировать горячее водоснабжение дома, но требует принятия всех возможных мер по защите от появления накипи. Сложное сечение трубы теплообменника очень плохо поддается промывке, а замена дефектного узла обходится слишком дорого и не везде производится.

ОБРАТИТЕ ВНИМАНИЕ!
Конструкция котлов соответствует современным требованиям к функционалу и эффективности теплотехники. Агрегаты обладают всеми необходимыми сертификатами и могут использоваться в жилых и общественных помещениях.

Достоинства и недостатки

Достоинства:

  • эффективность, удачный набор эксплуатационных качеств;
  • способность нагревать теплоноситель и подавать горячую воду для бытовых потребностей;
  • удобное управление, есть ПДУ и возможность удаленного воздействия через модуль Wi-Fi;
  • наличие встроенного стабилизатора напряжения, способного корректировать падение до 150 В;
  • котлы предназначены для эксплуатации в сложных российских условиях;
  • система самодиагностики в непрерывном режиме отслеживает возникающие проблемы и оповещает о них владельца;
  • есть многоступенчатая защита от всех перегрузок, замерзания теплоносителя, падения напряжения и т.д;
  • цена агрегатов значительно ниже, чем у европейских аналогов того же качества.

Недостатки:

  • необходимость подключения электропитания. При внезапном отключении в зимние морозы возникает риск остаться без отопления;
  • фирма возникла сравнительно недавно и еще не успела создать обширную сеть сервисных центров;
  • мощность агрегатов ограничена и не позволяет использовать их в помещениях большого размера.

Судя по востребованности и высокому спросу, недостатки не критичны и вполне преодолимы.

ОСТОРОЖНО!
Некоторые пользователи отмечают высокий уровень шума или некоторое отставание по времени при подаче ГВС. Однако, такие особенности характерны для всех моделей газовых котлов от европейских и российских производителей.

Другие неисправности

Рассмотрим, что делать при неисправностях, когда на экране не высвечивается ошибка:

Если вы почувствовали явный запах газа, срочно выключайте котел, все электроприборы и перекрывайте вентиль газа. После этого вызывайте газовую службу, которая должна будет проверить газопровод и сам котел. Обязательно откройте окно и внимательно прислушивайтесь к себе, так как есть опасность отравления угарным газом.

После включения аппарата, начинает работать вентилятор, а пламя в горелке не появляется. Возможно, слишком низкое напряжение в электросети. Проверить это можно вольтметром

Для устранения этой проблемы установите дополнительно стабилизатор напряжения.
Также важно осмотреть дымоход на наличие засорения и посторонних предметов. К этому приводит также неисправность переключателя давления воздуха и отсутствие герметичности в камере сгорания.

Если при работе пламя красного или желтого цвета, скорее всего, засорилась горелка

Необходимо разобрать корпус и почистить форсунки. Также этот эффект возникает при неправильной настройке газового клапана.

Если долго не течет теплая вода из крана, это не всегда означает неисправность ГВС. Так как при отсутствии водоразбора вода в системе остывает, в любом случае должно пройти время перед нагревом.
Когда котел часто сам отключается во время пользования горячей водой, возможно, это происходит из-за того, что изначально в водопроводе слишком слабое давление. Минимальное давление, необходимое для корректной работы оборудования 1,5 бар.

Каждая модель газового котла Ардерия имеет свои персональные особенности. Чтобы избежать большинства проблем при эксплуатации, внимательно прочитайте инструкцию к именно вашему оборудованию.

Технические характеристики

Большая часть комплектующих газовых котлов Arderia является импортной. Чаще всего это японские, датские и немецкие запчасти. Именно эта деталь является неким недостатком данного оборудования, так как усложняет обслуживание агрегатов.

Для более детального рассмотрения котлов Arderia необходимо разобраться в их технических характеристиках.

  • Теплообменник. Производительность обогрева рассматриваемыми котлами возрастает в связи с тем, что в первом контуре используются теплообменники из меди. Что касается данных составляющих второго контура, то они изготовлены из нержавеющей стали.
  • Контроль рабочего напряжения в цепи управления. Данные котлы имеют стабилизатор напряжения. Он поддерживает правильную работу электроники и дает возможность ей работать в больших диапазонах: от 150 В до 290 В и даже более. Подобная функция позволяет продлить сроки эксплуатации автоматики котлов. Стоит отметить, что все газовые котлы Arderia оснащены хорошей системой безопасности. Специальные системы следят за излишним нагревом, состоянием тока, утилизацией продуктов сгорания, а также контролируют неожиданные протечки газа.

  • Для улучшения возможностей горения и увеличения коэффициента полезного действия котлов используется дополнительный наддув, достигающийся путем использования вентилятора. Он работает от электрического тока. Использование вентилятора помогает увеличить срок службы аппарата.
  • Использование циркуляционного насоса Grundfos, работающего на сухом роторе, позволяет снизить восприимчивость к току, а также улучшить условия функционирования насоса.

В котлах отопления Arderia используется трехходовой кран. Он устанавливается для того, чтобы достигался оптимальный уровень отопления, а трубы разогревались равномерно. Данная запчасть чаще всего изготовлена из нержавейки или бронзы. Эти материалы долговечны и имеют положительные отзывы среди владельцев.

Ремонт

Конечно, благодаря пульту управления и дисплею, на котором высвечивается код возникшей в газовом котле ошибки, появляется возможность оперативно ее устранить. Сделать это можно своими руками либо воспользоваться помощью профессионалов или сервисного центра.

Чтобы самостоятельно избавиться от возникшей проблемы, можно воспользоваться следующими способами устранения самых распространенных ошибок в газовых котлах отопления Arderia.

  • При отключении датчика давления дымохода необходимо почистить выходное отверстие.
  • Если возникло понижение количества оборотов вентилятора, нужно проверить наличие инородных частиц на его лопастях. После его прочистки проблема будет решена.
  • При включении датчика перегрева лучше заменить теплообменник ГВС.
  • При возникновении пониженного давления необходимо проверить работоспособность насоса, а также герметичность всех вентилей. Возможно, придется снять старые прокладки и поставить новые, обязательно учитывая размеры уплотнительных колец, а также поменять клапан. Это поможет исправить ошибку и увеличить давление в котле.
  • При возникновении блокировки розжига необходимо снять запчасти клапана газа, проверить их работоспособность. Возможно, их придется заменить.
  • В случае если котел не включен, а горелка работает, необходимо проверить настройку электронного блока управления: он мог сломаться. В таком случае его придется заменить.
  • Если же появляются резкие перепады температуры воды, нужно прочистить фильтры, а также проверить насос и датчик тока воды.

Газовые котлы отопления Arderia снабжены системой диагностики неисправностей, которая позволяет точно узнать, что за поломка произошла, а также оперативно решить возникшую проблему. При этом рекомендуется применять инструкцию по эксплуатации оборудования.

Что касается отзывов владельцев данных агрегатов, то, помимо всех достоинств, они выделяют некоторые недостатки, к которым можно отнести:

  • котлы работают достаточно громко;
  • горячая вода поступает спустя большой промежуток времени;
  • насос, блок управления могут прийти в негодность раньше времени;
  • простой и неинтересный дизайн котлов.

О том, как своими руками произвести профилактические работы котла Arderia, смотрите в следующем видео.

Список источников

  • masterotopleniya.ru
  • expert-dacha.pro
  • boilervdom.ru
  • maris77.ru
  • stroy-podskazka.ru
Источник

Понравилась статья? Поделить с друзьями:
  • Аргинин купить в аптеке цена инструкция
  • Ардерия газовый котел инструкция по настройке
  • Арбидол 200мг инструкция по применению максимум
  • Аргакол мазь инструкция по применению
  • Аргакол гель в стоматологии инструкция по применению
