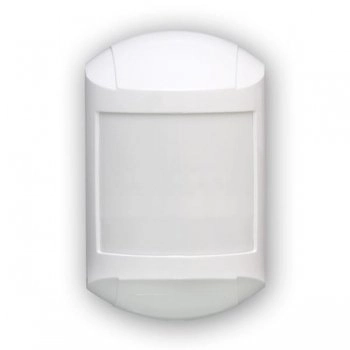

Руководство по эксплуатации извещателя ТЕКО Астра-5121
Обнаружение проникновения в охраняемое пространство закрытого помещения, формирование извещения о тревоге и передача извещений по радиоканалу:
на радиоприемное устройство системы Астра-РИ-М (РР или МРР) непосредственно или через ретранслятор (РТР),
на контроллер Security Hub
Особенности
отсутствие реакции на перемещение животных весом до 20 кг;
объемная зона обнаружения;
антисаботажная зона отсутствует;
двухплощадочный пироприёмник, специально разработанная конструкция линзы;
микропроцессорный анализ сигнала;
температурная компенсация;
устойчивость к внешней засветке не менее 6500 лк;
2 режима радиоканала, выбираемые переключателем (или перемычкой) Rmod:
режим 1 — работа с РПУ Астра-РИ-М или с РР (МРР) в режиме 1,
режим 2 — оптимизированный радиоканал, работа с РР (МРР) в режиме 2;
2 частотные литеры, выбираемые переключателем (или перемычкой) Lit;
литиевый элемент питания типоразмера CR123 напряжением 3,0 В, емкостью 1,5 А/ч, входит в комплект поставки;
средний срок службы элемента питания:
в режиме 1 — до 2 лет,
в режиме 2 — до 4* лет;
измерение и передача по радиоканалу в режиме 2 значения остаточной емкости элемента питания;
измерение и передача по радиоканалу в режиме 2 значения температуры окружающего воздуха;
регистрация в радиосети установкой элемента питания;
контроль вскрытия корпуса;
не требуется получения разрешений на применение от органов государственной радиочастотной службы.
* При работе в радиоканале с периодом контроля менее 10 мин срок службы ЭП уменьшается на 10%.
Частое перемещение людей в зоне обнаружения уменьшает срок службы ЭП на 10%-20%.
- Каталог
-
Товары, снятые с производства
- Астра-5121 лит 1 (ИО 40910-1)
- Производитель: Теко
- Код товара: 116-073
971 просмотр
Аналоги (1):
- Описание
- Характеристики
- Документация
ИК пассивный, объемный, радиоканальный, 10х10м, микропроцессор, 4-площадочный PIR-
ИЗВЕЩАТЕЛЬ ОХРАННЫЙ ОПТИКО-ЭЛЕКТРОННЫЙ РАДИОКАНАЛЬНЫЙ С НЕЧУВСТВИТЕЛЬНОСТЬЮ К ЖИВОТНЫМ ВЕСОМ ДО 20 КГ
Назначение
обнаружение проникновения в охраняемое пространство закрытого помещения и формирование извещения о тревоге путем передачи по радиоканалу извещений на ретранслятор периферийный Р019-64-1 РПУ Астра-РИ-М.
Особенности
- нечувствительность к животным весом до 20 кг;
- объемная зона обнаружения (линза — «стандарт «);
- антисаботажная зона отсутствует;
- регулировка обнаружительной способности;
- наличие тестового режима на проход;
- температурная компенсация;
- повышенная устойчивость к электромагнитным помехам;
- устойчивость к внешней засветке не менее 6500 лк;
- контроль вскрытия корпуса;
- контроль напряжения питания;
- литиево-тионил-хлоридный элемент питания емкостью 1,45 А/ч, (2/3AA), входит в комплект поставки;
- срок службы элемента питания не менее 2-х лет;
- 3 частотные литеры;
- не требует получения разрешений на применение от органов государственной радиочастотной службы.
Технические данные
|
максимальная дальность обнаружения проникновения, м |
10 |
|
минимальная дальность обнаружения проникновения, м |
2 |
| рекомендуемая высота установки, м | 2,4 — 2,5 |
| напряжение питания, В | 3,6 |
| потребляемый ток, мА, не более: | |
| при выключенном передатчике | 0,045 |
| при включенном передатчике | 25 |
| рабочие частоты, МГц: | |
| литера 1 | 433,42 |
| литера 2 | 433,92 |
| литера 3 | 434,42 |
| мощность передатчика, мВт, не более | 10 |
| вид модуляции | частотная манипуляция |
| условия эксплуатации: | |
| температура, °С | от -10 до +50 |
| относительная влажность воздуха без конденсации влаги |
до 95% при +35°С |
Информативность
- «выход на рабочий режим»;
- «норма»;
- «тревога»;
- «напряжение питания ниже допустимого»;
- «вскрытие».
Характеристики:
- Производитель: Теко
- Серия: Астра-РИ-М
