Содержание
Установка
Выбор места установки
1. Извещатель следует устанавливать на потолке (или другой горизонтальной плоскости) строго горизонтально.
2. Зона обнаружения извещателя не должна охватывать объекты с быстро меняющейся температурой (отопление, радиаторы, воздушные кондиционеры, печи, камины и т.п.)
3. Рекомендуемая высота установки и расстояние до самой удаленной точки охраняемого стекла.
4. Варианты размещения.
5. Не рекомендуемые места установки.
6. Место установки извещателя должно исключать попадание на него прямого солнечного излучения.
7. Необходимо учитывать, что присутствие в зоне обнаружения крупных предметов создает за ними зоны нечувствительности («мертвые зоны»), проход человека через которые может не обнаруживаться.
8. Не допускается работа извещателя в помещении с высоким уровнем звуковых помех (о повышенном уровне помех свидетельствуют извещения «Высокочастотная помеха» или «Низкочастотная помеха»).

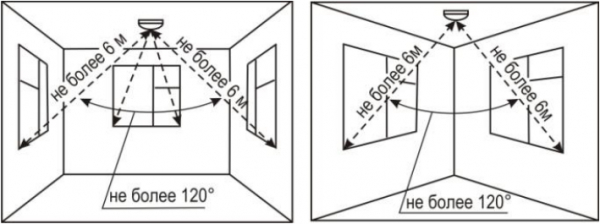

9. Все участки охраняемого стекла должны быть в пределах зоны обнаружения извещателя (в секторе объемного угла 120° от микрофона).
10. В помещении на период охраны необходимо закрыть двери, форточки, отключить вентиляторы, кондиционеры, трансляционные громкоговорители и другие возможные источники сильных воздушных потоков и звуковых помех.
Порядок установки
Техническое обслуживание
Для обеспечения надежной работы системы сигнализации рекомендуется проводить тестирование и техническое обслуживание извещателя следующим образом:
Тестирование ИК-канала: выполнить проход через зону обнаружения извещателя, проконтролировать выдачу извещения «Тревога-ИК» на красном индикаторе РР (РПУ) (должен мигать с частотой 2 раза в 1 с). Периодичность — не реже 1 раза в месяц.
Тестирование АК-канала: проверить работоспособность с помощью испытательного шара по методике п.«Порядок установки». Периодичность — не реже 1 раза в 6 месяцев.
Техническое обслуживание:
— осматривать целостность корпуса извещателя,
— проверять надежность крепления извещателя,
— очищать извещатель от загрязнения.
Периодичность — не реже 1 раза в 6 месяцев.
ИК + звуковой, потолочный, микропроцессор, ИК: диаметр зоны 9м, звуковой: 6м, высота до 3,6м, 2 реле
Обнаружение проникновения в охраняемое пространство и разрушения стекол, остекленных конструкций закрытых помещений и формирование извещения о тревоге путем размыкания выходных контактов сигнальных реле.
Основные данные
2 канала обнаружения: объемный оптико-электронный (ИК), поверхностный звуковой (АК);
установка на потолке;
два оптоэлектронных реле;
микропроцессорный анализ сигнала;
режим «память тревоги»;
режим тестирования АК-канала;
контроль вскрытия корпуса;
контроль напряжения питания.
ИК:
объемная круговая зона обнаружения;
устойчивость к внешней засветке не менее 6500 лк;
дискретная регулировка обнаружительной способности.
АК:
обнаружение разрушения обычных стекол, защищенных полимерной пленкой, армированного, узорчатого, многослойного строительного, закаленного плоского;
дискретная регулировка чувствительности.
- Каталог
-
Охранная сигнализация
-
Извещатели
-
Совмещенные охранные извещатели
- Астра-8 (ИО 415-1)
- Производитель: Теко
- Код товара: 075-016
4. Варианты размещения.
5. Не рекомендуемые места установки.
6. Место установки извещателя должно исключать попадание на него прямого солнечного излучения.
7. Необходимо учитывать, что присутствие в зоне обнаружения крупных предметов создает за ними зоны нечувствительности («мертвые зоны»), проход человека через которые может не обнаруживаться.
8. Не допускается работа извещателя в помещении с высоким уровнем звуковых помех (о повышенном уровне помех свидетельствуют извещения «Высокочастотная помеха» или «Низкочастотная помеха»).
9. Все участки охраняемого стекла должны быть в пределах зоны обнаружения извещателя (в секторе объемного угла 120° от микрофона).
10. В помещении на период охраны необходимо закрыть двери, форточки, отключить вентиляторы, кондиционеры, трансляционные громкоговорители и другие возможные источники сильных воздушных потоков и звуковых помех.
Порядок установки
Техническое обслуживание
Для обеспечения надежной работы системы сигнализации рекомендуется проводить тестирование и техническое обслуживание извещателя следующим образом:
Тестирование ИК-канала: выполнить проход через зону обнаружения извещателя, проконтролировать выдачу извещения «Тревога-ИК» на красном индикаторе РР (РПУ) (должен мигать с частотой 2 раза в 1 с). Периодичность — не реже 1 раза в месяц.
Тестирование АК-канала: проверить работоспособность с помощью испытательного шара по методике п.«Порядок установки». Периодичность — не реже 1 раза в 6 месяцев.
Техническое обслуживание:
— осматривать целостность корпуса извещателя,
— проверять надежность крепления извещателя,
— очищать извещатель от загрязнения.
Периодичность — не реже 1 раза в 6 месяцев.
ИК + звуковой, потолочный, микропроцессор, ИК: диаметр зоны 9м, звуковой: 6м, высота до 3,6м, 2 реле
Обнаружение проникновения в охраняемое пространство и разрушения стекол, остекленных конструкций закрытых помещений и формирование извещения о тревоге путем размыкания выходных контактов сигнальных реле.
Основные данные
2 канала обнаружения: объемный оптико-электронный (ИК), поверхностный звуковой (АК);
установка на потолке;
два оптоэлектронных реле;
микропроцессорный анализ сигнала;
режим «память тревоги»;
режим тестирования АК-канала;
контроль вскрытия корпуса;
контроль напряжения питания.
ИК:
объемная круговая зона обнаружения;
устойчивость к внешней засветке не менее 6500 лк;
дискретная регулировка обнаружительной способности.
АК:
обнаружение разрушения обычных стекол, защищенных полимерной пленкой, армированного, узорчатого, многослойного строительного, закаленного плоского;
дискретная регулировка чувствительности.
- Каталог
-
Охранная сигнализация
-
Извещатели
-
Совмещенные охранные извещатели
- Астра-8 (ИО 415-1)
- Производитель: Теко
- Код товара: 075-016
4674 просмотра
1639.00 ₽
Рекомендованная цена
1 475 ₽
Спецпредложение до 08.09.2023
Доставка Курск
В наличии
ул. Вольная: > 5 шт.
Подольск, мкр.Львовский: > 10 шт
Оценка: 4.43
Оставить отзыв
- Описание
- Характеристики
- Доставка
- Документация
- Отзывы
- Консультация
ИК + звуковой датчик, потолочный, микропроцессор, ИК: диаметр зоны 9м, звуковой: 6м, высота до 3,6м, 2 реле
Назначение
обнаружение проникновения в охраняемое пространство и разрушения стекол, остекленных конструкций закрытых помещений и формирование извещения о тревоге путем размыкания выходных контактов сигнальных реле.
Особенности
- 2 канала обнаружения: объемный оптико-электронный (ИК), поверхностный звуковой (АК)
- установка на потолке
- два оптоэлектронных реле
- микропроцессорный анализ сигнала
- дополнительная защита металлическим экраном от электромагнитных помех
- режим «память тревоги»
- режим тестирования АК-канала
- контроль вскрытия корпуса
- контроль напряжения питания.
ИК:
- объемная круговая зона обнаружения
- 110 элементарных чувствительных зон
- устойчивость к внешней засветке не менее 6500 лк
- дискретная регулировка обнаружительной способности.
АК:
- обнаружение разрушения обычных стекол, защищенных полимерной пленкой, армированного, узорчатого, многослойного строительного, закаленного плоского
- дискретная регулировка чувствительности.
Технические данные
|
диаметр зоны обнаружения ИК-канала, м |
9 |
|
дальность обнаружения в секторе объемного угла 120 ° из центра микрофона АК-канала, м |
6 |
|
угол зоны обнаружения ИК-канала в горизонтальной плоскости,° |
360 |
|
рекомендуемая высота установки, м |
2,4÷3,6 |
|
напряжение питания, В |
8÷15 |
|
потребляемый ток, мА, не более |
15 |
|
сопротивление канала реле в дежурном режиме, Ом |
6÷8 |
|
условия эксплуатации: |
|
|
температура, °С |
от — 20 до + 50 |
|
относительная влажность воздуха |
до 95% при +35°С |
Информативность
- «выход на рабочий режим»
- «норма — ИК»
- «тревога — ИК»
- «норма — АК»
- «тревога — АК»
- «напряжение питания ниже допустимого»
- «вскрытие»
- «повышенный уровень помех по высокой частоте»
- «повышенный уровень помех по низкой частоте».
Схема зоны обнаружения ИК — канала извещателя

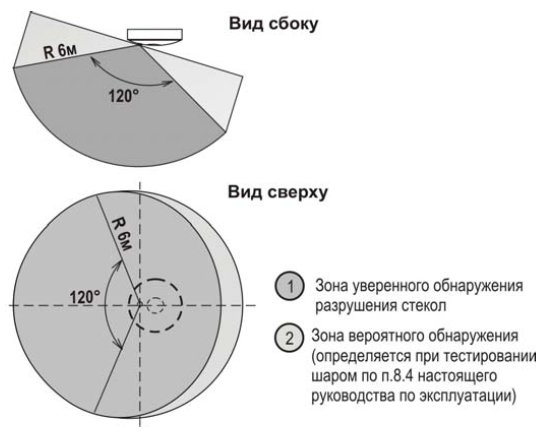

Схема зоны обнаружения АК-канала извещателя
Характеристики:
- Тип охранного извещателя: ИК пассивный+Разбития стекла
- Производитель: Теко
- Напряжение (В) <: 8
- Напряжение (В) >: 15
- Антимаскирование: Нет
- Защита от животных (кг): Нет
- Зона обнаружения ИК: Объемный
- Класс пыле-/влагозащиты: есть (IP не указан)
- Кол-во пироэлементов: 1
- Кронштейн в комплекте: Нет
- Место установки: В помещении
- Питание датчиков по шлейфу: Нет
- Регулировка чувствительности: Есть
- Тампер вскрытия корпуса: Есть
- Тип крепления: На потолок
- Ток потребления в дежурном режиме, мА: 15
Консультация
Вопрос от: Кира
Здравствуйте, меня интересует, ведет ли извещатель астра 8 какое-либо видеонаблюдение, либо записывает ли что-то на видео? Как он ведет обнаружение?
- Ответил: Роман Насонов
Здравствуйте, Астра-8 не оснащена видеокамерой вести видеонаблюдение и запись не может, более того организация скрытого видеонаблюдения, продажа и покупка товаров попадающих под это определение запрещена на территории России.
Данный датчик оснащен двумя системами обнаружения ИК и звуковой канал, ИК сработает при обнаружении движения теплых предметов, звуковой — на разбитие различных типов стекла.
Рекомендуем ознакомится со следующим товаром: Photo EXPRESS GSM Беспроводной GSM-сигнализатор, делает фотографию помещения в момент тревоги, это устройство совмещает фотокамеру и ИК датчик.
