Armoury Crate
Quick Start Guide
This Quick Start Guide is for the Armoury Crate and will guide you through the installation as well
as provide you with a brief overview of Armoury Crate. Armoury Crate is a unied software center
which allows you to download and update your motherboard drivers and utilities, adjust device
lighting control and various other functions. The Armoury Crate Highlights section also provides
various news and stories from ROG at a glance.
Before installing Armoury Crate
Please check that following requirements are met before installing Armoury Crate:
• Armoury Crate is only supported on Windows
®
10 RS3 or later. Ensure your Windows OS is
updated to Windows
®
10 RS3 or later.
• Ensure the Aura application is not installed on your device, if the Aura application is already
installed on your device, please uninstall it before installing or updating Armoury Crate.
• Ensure the device you wish to install Armoury Crate on has a steady network connection.
Installing Armoury Crate
If you are installing Armoury Crate on a non-ASUS motherboard or if you have canceled the
installation prompt, please skip step 1 and proceed to step 2.
1. On the rst boot up of your PC with the supported OS, the system will prompt you with an
option to automatically download and execute the Armoury Crate installer.
The automatic prompt will only appear on ASUS motherboards with the Armoury Crate BIOS
option set to enabled in the BIOS before booting up.
E15968
В самом начале лета этого года на выставке Computex 2018 компания ASUS представила первые системы жидкостного охлаждения, выпущенные под своим брендом, а в сентябре обе системы – ROG Ryujin и ROG Ryuo – поступили в продажу. Уже тогда стало ясно, что системы охлаждения относятся к необслуживаемому типу и что в их основе лежит небезызвестная платформа Asetek.
Не будь ASUS той компанией, которую мы все знаем, она, как и многие другие, ограничилась бы добавлением в эту платформу своего логотипа и каких-то незначительных фишек. К счастью, тайваньцы не пошли таким банальным путём и изменили хорошо знакомые нам по тестам других необслуживаемых систем компоненты до неузнаваемости. Знакомство с новыми СЖО мы начнём с флагманской модели ASUS ROG Ryujin 360, которая выглядит весьма многообещающе.
Посмотрим, оправдает ли она наши надежды и сможет ли вывести эффективность охлаждения таких СЖО на новый уровень.
⇡# Технические характеристики и рекомендованная стоимость
| Наименование характеристик |
ASUS ROG Ryujin 360 |
| Радиатор | |
| Размеры (Д х Ш х В), мм | 394 × 121 × 27 |
| Размеры рабочего тела радиатора (Д х Ш х В), мм | 394 × 121 × 15 |
| Материал радиатора | Алюминий |
| Число каналов в радиаторе, шт. | 14 |
| Расстояние между каналами, мм | 7,5 |
| Плотность радиатора, FPI | 20 |
| Термическое сопротивление, °C/W | н/д |
| Объём хладагента, мл | н/д |
| Вентиляторы на радиаторе | |
| Количество вентиляторов | 3 |
| Модель вентилятора | Noctua NF-F12 industrialPPC 2000 PWM |
| Размер вентилятора, мм | 120 × 120 × 25 |
| Диаметр крыльчатки/статора, мм | 113 / 41 |
| Количество и тип подшипника(ов) | 1, SSO2 |
| Скорость вращения, об/мин | 450(±200)–2000(±10%) |
| Максимальный воздушный поток, CFM | 3 × 71,7 |
| Максимальный уровень шума, дБА | 27,9 |
| Максимальное статическое давление, мм H2O | 3 × 3,94 |
| Номинальное/стартовое напряжение, В | 12 / 4.8 |
| Энергопотребление: заявленное/измеренное, Вт | 3 × 1,20 / 3 × 1,09 |
| Срок службы, часов/лет | 150 000 / >17 |
| Вес одного вентилятора, г | 169 |
| Длина кабеля, мм | 404 |
| Вентилятор на помпе | |
| Размер вентилятора, мм | 60 × 60 × 10 |
| Скорость вращения, об/мин | 4800(±10%) |
| Воздушный поток, CFM | 19,41 |
| Уровень шума, дБА | 31,0 |
| Максимальное статическое давление, мм H2O | 3,23 |
| Помпа | |
| Размеры, мм | 88 × 78 × 38 |
| Производительность, л/ч | н/д |
| Высота подъёма воды, м | н/д |
| Скорость ротора помпы: заявленная/измеренная, об/мин | н/д / 2790 |
| Тип подшипника | С керамической втулкой |
| Срок службы подшипника, часов/лет | н/д |
| Номинальное напряжение, В | 12,0 |
| Энергопотребление: заявленное/измеренное, Вт | н/д / 2,42 |
| Уровень шума, дБА | н/д |
| Длина кабеля, мм | 305 |
| Водоблок | |
| Материал и структура | Медь, оптимизированная микроканальная структура с каналами шириной 0,1 мм |
| Размеры, мм | 100 × 100 × 70 |
| Совместимость с платформами | Intel LGA115(х)/1366/2011(v3)/2066 AMD Socket TR4/AM4 |
| Дополнительно | Настраиваемая и синхронизируемая с ASUS Aura Sync RGB-подсветка крышки помпы с возможностью вывода параметров мониторинга на дисплей OLED |
| Дополнительно | |
| Длина шлангов, мм | 370 |
| Внешний/внутренний диаметр шлангов, мм | 10,5 / <6,0 |
| Хладагент | Нетоксичный, антикоррозионный (пропиленгликоль) |
| Максимальный уровень TDP, Вт | н/д |
| Термопаста | Нанесена на основание водоблока |
| Общий вес системы, г | 1480 |
| Гарантийный срок, лет | 3 |
| Рекомендованная стоимость, руб. | 19 990 |
⇡#Упаковка и комплектация
Система жидкостного охлаждения ASUS ROG Ryujin 360 поставляется в большой картонной коробке, оформленной ярко и броско — в характерной цветовой гамме продуктов элитной серии Republic of Gamers (ROG), где преобладают красный и чёрный тона. На лицевой стороне коробки указано название модели и приведена фотография кожуха помпы с подсветкой.
Посмотрим, оправдает ли она наши надежды и сможет ли вывести эффективность охлаждения таких СЖО на новый уровень.
⇡# Технические характеристики и рекомендованная стоимость
| Наименование характеристик |
ASUS ROG Ryujin 360 |
| Радиатор | |
| Размеры (Д х Ш х В), мм | 394 × 121 × 27 |
| Размеры рабочего тела радиатора (Д х Ш х В), мм | 394 × 121 × 15 |
| Материал радиатора | Алюминий |
| Число каналов в радиаторе, шт. | 14 |
| Расстояние между каналами, мм | 7,5 |
| Плотность радиатора, FPI | 20 |
| Термическое сопротивление, °C/W | н/д |
| Объём хладагента, мл | н/д |
| Вентиляторы на радиаторе | |
| Количество вентиляторов | 3 |
| Модель вентилятора | Noctua NF-F12 industrialPPC 2000 PWM |
| Размер вентилятора, мм | 120 × 120 × 25 |
| Диаметр крыльчатки/статора, мм | 113 / 41 |
| Количество и тип подшипника(ов) | 1, SSO2 |
| Скорость вращения, об/мин | 450(±200)–2000(±10%) |
| Максимальный воздушный поток, CFM | 3 × 71,7 |
| Максимальный уровень шума, дБА | 27,9 |
| Максимальное статическое давление, мм H2O | 3 × 3,94 |
| Номинальное/стартовое напряжение, В | 12 / 4.8 |
| Энергопотребление: заявленное/измеренное, Вт | 3 × 1,20 / 3 × 1,09 |
| Срок службы, часов/лет | 150 000 / >17 |
| Вес одного вентилятора, г | 169 |
| Длина кабеля, мм | 404 |
| Вентилятор на помпе | |
| Размер вентилятора, мм | 60 × 60 × 10 |
| Скорость вращения, об/мин | 4800(±10%) |
| Воздушный поток, CFM | 19,41 |
| Уровень шума, дБА | 31,0 |
| Максимальное статическое давление, мм H2O | 3,23 |
| Помпа | |
| Размеры, мм | 88 × 78 × 38 |
| Производительность, л/ч | н/д |
| Высота подъёма воды, м | н/д |
| Скорость ротора помпы: заявленная/измеренная, об/мин | н/д / 2790 |
| Тип подшипника | С керамической втулкой |
| Срок службы подшипника, часов/лет | н/д |
| Номинальное напряжение, В | 12,0 |
| Энергопотребление: заявленное/измеренное, Вт | н/д / 2,42 |
| Уровень шума, дБА | н/д |
| Длина кабеля, мм | 305 |
| Водоблок | |
| Материал и структура | Медь, оптимизированная микроканальная структура с каналами шириной 0,1 мм |
| Размеры, мм | 100 × 100 × 70 |
| Совместимость с платформами | Intel LGA115(х)/1366/2011(v3)/2066 AMD Socket TR4/AM4 |
| Дополнительно | Настраиваемая и синхронизируемая с ASUS Aura Sync RGB-подсветка крышки помпы с возможностью вывода параметров мониторинга на дисплей OLED |
| Дополнительно | |
| Длина шлангов, мм | 370 |
| Внешний/внутренний диаметр шлангов, мм | 10,5 / <6,0 |
| Хладагент | Нетоксичный, антикоррозионный (пропиленгликоль) |
| Максимальный уровень TDP, Вт | н/д |
| Термопаста | Нанесена на основание водоблока |
| Общий вес системы, г | 1480 |
| Гарантийный срок, лет | 3 |
| Рекомендованная стоимость, руб. | 19 990 |
⇡#Упаковка и комплектация
Система жидкостного охлаждения ASUS ROG Ryujin 360 поставляется в большой картонной коробке, оформленной ярко и броско — в характерной цветовой гамме продуктов элитной серии Republic of Gamers (ROG), где преобладают красный и чёрный тона. На лицевой стороне коробки указано название модели и приведена фотография кожуха помпы с подсветкой.
Обратная сторона коробки расскажет потенциальному покупателю о ключевых особенностях продукта и его отличиях от других подобных систем. Там же приведены технические характеристики и перечислены поддерживаемые процессорные платформы.
На наклейке с торца коробки можно найти номер партии и серийный номер, а также очень краткие характеристики устройства и страну производства.
На наклейке с торца коробки можно найти номер партии и серийный номер, а также очень краткие характеристики устройства и страну производства.
Внутренняя компоновка коробки точно такая же, как и у других необслуживаемых систем жидкостного охлаждения. В корзину из пористого картона, содержащую отсеки различных размеров, вставлены радиатор со шлангами и помпой, вентиляторы и аксессуары.
Каждый компонент дополнительно запечатан в полиэтиленовый пакет, а сверху вся корзина накрыта мягкой прокладкой из вспененного полиэтилена. Как показывает практика, такая упаковка довольно надёжно защищает компоненты СЖО от большинства «особенностей» российской доставки.
Присутствие в наборе компонентов стандартной усилительной и прижимных пластин сразу же дало понять, что ASUS не стала придумывать для ROG Ryujin 360 какое-то своё крепление, – перед нами определённо штатное крепление Asetek. Кроме него, в комплект входят пластиковый кожух помпы, набор винтов для радиатора и вентиляторов, а также небольшая инструкция, включающая пояснения на русском языке.
Каждый компонент дополнительно запечатан в полиэтиленовый пакет, а сверху вся корзина накрыта мягкой прокладкой из вспененного полиэтилена. Как показывает практика, такая упаковка довольно надёжно защищает компоненты СЖО от большинства «особенностей» российской доставки.
Присутствие в наборе компонентов стандартной усилительной и прижимных пластин сразу же дало понять, что ASUS не стала придумывать для ROG Ryujin 360 какое-то своё крепление, – перед нами определённо штатное крепление Asetek. Кроме него, в комплект входят пластиковый кожух помпы, набор винтов для радиатора и вентиляторов, а также небольшая инструкция, включающая пояснения на русском языке.
Система произведена в Китае. Гарантийный срок – 3 года, что, казалось бы, немало, но некоторые конкуренты, съевшие не одну собаку на подобных СЖО, уже стали предоставлять гарантию сроком пять или даже шесть лет. Что касается стоимости ROG Ryujin 360, то даже для такого дорогого бренда, как ASUS, на наш взгляд, она довольно высока — 19 990 рублей. Прямо скажем, за такие деньги можно приобрести кастомную СЖО очень приличного уровня.
⇡#Особенности конструкции
В числе основных достоинств системы ROG Ryujin 360, выгодно отличающих её от продуктов конкурентов, компания ASUS выделяет долговечные вентиляторы Noctua iPPC, дополнительный вентилятор в помпе, трубки в защитной оплётке и подсветку с цветным дисплеем LiveDash.
Как видим, каких-то оптимизаций в плане ключевых компонентов любой СЖО – радиатора, водоблока и помпы – среди перечисленного нет. Оно и не удивительно, ведь в обёртке ROG Ryujin 360 нам предлагается топовая референсная система компании Asetek модели 591LX — алюминиевый радиатор размерами 394 × 121 × 27 мм, соединённый двумя гибкими шлангами с помпой.
Как видим, каких-то оптимизаций в плане ключевых компонентов любой СЖО – радиатора, водоблока и помпы – среди перечисленного нет. Оно и не удивительно, ведь в обёртке ROG Ryujin 360 нам предлагается топовая референсная система компании Asetek модели 591LX — алюминиевый радиатор размерами 394 × 121 × 27 мм, соединённый двумя гибкими шлангами с помпой.
Отметим, что различные системы жидкостного охлаждения на этой платформе мы тестировали не менее пяти раз, и радиатор данного размера с тремя вентиляторами всегда намного опережал лучший воздушный кулер, так что в эффективности ROG Ryujin 360 сомневаться не приходится.
Длина соединительных шлангов здесь составляет 370 мм, их внешний диаметр равен 10,5 мм, а внутренний (если судить по фитингам) – не более 6 мм.
Длина соединительных шлангов здесь составляет 370 мм, их внешний диаметр равен 10,5 мм, а внутренний (если судить по фитингам) – не более 6 мм.
В структуре алюминиевого радиатора насчитывается 14 плоских каналов, расставленных с 7,5-мм расстоянием друг от друга. Между каналами приклеена гофролента, составляющая радиатор плотностью 20 FPI.
При заявленной в спецификациях толщине радиатора 27 мм толщина этой гофроленты с каналами составляет всего 15 мм. Иначе говоря, даже при довольно высокой плотности рёбер продуть такой радиатор труда не составит. Добавим, что отверстия с резьбой для крепления 120-мм вентиляторов у радиатора размещены с обеих сторон.
На наклейке с торца радиатора указан настоящий производитель СЖО – Asetek, в чём мы, собственно, ни разу и не сомневались.
При заявленной в спецификациях толщине радиатора 27 мм толщина этой гофроленты с каналами составляет всего 15 мм. Иначе говоря, даже при довольно высокой плотности рёбер продуть такой радиатор труда не составит. Добавим, что отверстия с резьбой для крепления 120-мм вентиляторов у радиатора размещены с обеих сторон.
На наклейке с торца радиатора указан настоящий производитель СЖО – Asetek, в чём мы, собственно, ни разу и не сомневались.
На противоположном торце радиатора запаяны два фитинга, на которых обжаты шланги.
Здесь фитинги неподвижные и несъёмные. Почему мы делаем на этом акцент? Ну хотя бы потому, что другие производители систем жидкостного охлаждения уже прошли стадию одноразовых фитингов и шлангов и используют либо резьбовые соединения, либо быстросъёмные, с клапанами. Так удобнее размещать СЖО в корпусе, не думая о том, что где-то будут перекручиваться шланги.
Помпа выглядит оригинально. Её нижняя часть облачена в фигурный пластиковый корпус с надписью Republic of Gamers.
Здесь фитинги неподвижные и несъёмные. Почему мы делаем на этом акцент? Ну хотя бы потому, что другие производители систем жидкостного охлаждения уже прошли стадию одноразовых фитингов и шлангов и используют либо резьбовые соединения, либо быстросъёмные, с клапанами. Так удобнее размещать СЖО в корпусе, не думая о том, что где-то будут перекручиваться шланги.
Помпа выглядит оригинально. Её нижняя часть облачена в фигурный пластиковый корпус с надписью Republic of Gamers.

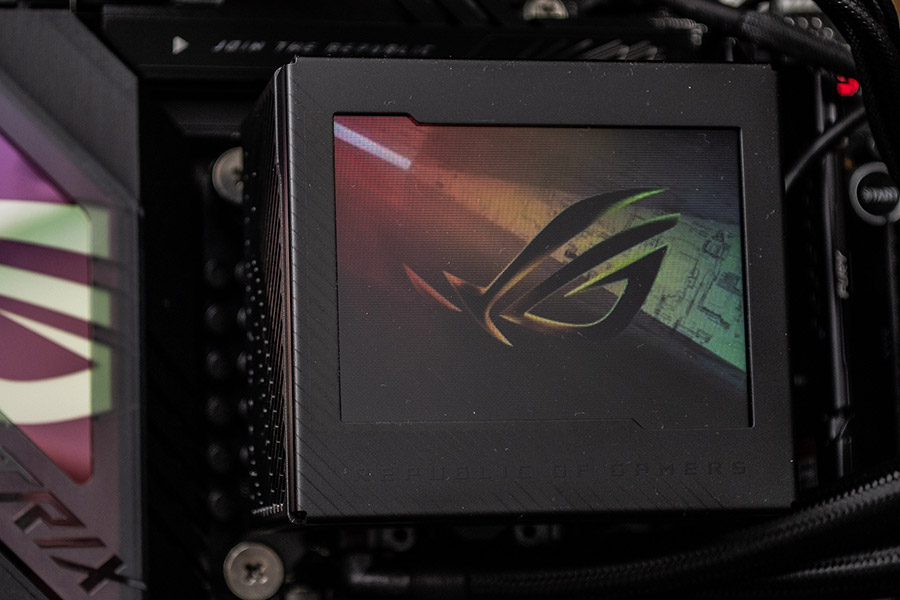

В свою очередь, верхняя часть помпы представляет собой небольшую панель с дисплеем OLED.
На него может выводиться разного рода информация и данные мониторинга, к чему мы ещё вернёмся в следующем подразделе статьи. С технической точки зрения больше интересен другой факт: под этой самой мини-столешницей скрыт дополнительный вентилятор диаметром 60 мм.
На него может выводиться разного рода информация и данные мониторинга, к чему мы ещё вернёмся в следующем подразделе статьи. С технической точки зрения больше интересен другой факт: под этой самой мини-столешницей скрыт дополнительный вентилятор диаметром 60 мм.
Вот этого действительно нет ни у одного другого производителя заводских СЖО (помнится, Gigabyte когда-то экспериментировала с чем-то подобным, но там сама СЖО была очень слабой). Данный вентилятор предназначен для снижения температур элементов VRM-цепей материнской платы и даже ближайшего к процессорному разъёму накопителя M.2. Он засасывает воздух сверху/сбоку и выбрасывает вниз, а кожух направляет воздушный поток на элементы околосокетного пространства. Производитель обещает снижение температур на 30 градусов в сравнении с показателями версий СЖО без такого вентилятора. Проблема в том, что скорость этого вентилятора регулируется автоматически, вплоть до 4800 об/мин. Представляете, насколько это шумно?
Что касается помпы, то о ней в спецификациях ASUS вообще ничего не сказано, есть она – и ладно. На самом деле, поскольку это штатная помпа Asetek, можем назвать её примерную производительность — 50 литров в час (прошлый век даже для необслуживаемых СЖО) — и сказать, что в ней использован подшипник с керамической втулкой. Правда, ресурс последнего у разных партнёров Asetek указывается разный, хотя в любом случае он не должен составлять менее 40 000 часов. Измеренная скорость ротора помпы равна 2790 об/мин, а энергопотребление – 2,42 Вт.
На основание медного водоблока, состоящего из тонких рёбер высотой около 5 мм с межрёберным расстоянием 0,1 мм, уже нанесён густой термоинтерфейс серого цвета. Его характеристики покрыты завесой тайны с самого первого появления заводских СЖО данного типа, но, по нашим сравнительным тестам, в эффективности он не уступает той же ARCTIC MX-4.
Качество обработки контактной поверхности таких водоблоков вполне сносное, хотя до зеркального состояния её доводить никто не будет. Что касается ровности, то нам ещё не попадались кривые основания водоблоков необслуживаемых СЖО, а протестировали мы их в целом уже под сотню. Вот и ASUS ROG Ryujin 360 не стала исключением – на теплораспределителе процессора конструктивного исполнения LGA2066 мы получили практически идеальные отпечатки.
|
Качество обработки контактной поверхности таких водоблоков вполне сносное, хотя до зеркального состояния её доводить никто не будет. Что касается ровности, то нам ещё не попадались кривые основания водоблоков необслуживаемых СЖО, а протестировали мы их в целом уже под сотню. Вот и ASUS ROG Ryujin 360 не стала исключением – на теплораспределителе процессора конструктивного исполнения LGA2066 мы получили практически идеальные отпечатки.
ASUS ROG Ryujin 360 отличается от других систем жидкостного охлаждения данного типа не только OLED на крышке помпы и дополнительным 60-мм вентилятором, но и установленными на радиатор вентиляторами. В компании не стали мелочиться и пошли на сотрудничество с австрийской Noctua, которая порекомендовала для флагманской СЖО свои вентиляторы модели Noctua NF-F12 industrialPPC 2000 PWM. Они сочетают в себе множество фирменных технологий компании, показывают отличную производительность — и, что закономерно, оказываются одними из наиболее дорогих на рынке (в России стоят по 1 700 рублей за штуку). По всей видимости, данный факт больше других повлиял на конечную цену системы жидкостного охлаждения. |
ASUS ROG Ryujin 360 отличается от других систем жидкостного охлаждения данного типа не только OLED на крышке помпы и дополнительным 60-мм вентилятором, но и установленными на радиатор вентиляторами. В компании не стали мелочиться и пошли на сотрудничество с австрийской Noctua, которая порекомендовала для флагманской СЖО свои вентиляторы модели Noctua NF-F12 industrialPPC 2000 PWM. Они сочетают в себе множество фирменных технологий компании, показывают отличную производительность — и, что закономерно, оказываются одними из наиболее дорогих на рынке (в России стоят по 1 700 рублей за штуку). По всей видимости, данный факт больше других повлиял на конечную цену системы жидкостного охлаждения.
В дополнение к трёхфазному электромотору, ступенчатым скосам рамки на входе воздушного потока и семи лопастям увеличенной площади эти вентиляторы имеют одиннадцать изогнутых спиц, на которых закреплён статор.
Каждая такая стойка точно сориентирована под определённым углом к статору (от 31 до 37 градусов) для фокусировки воздушного потока строго под вентилятором (технология Focused Flow), а также получила насечки на внешнем торце, которые, по замыслу разработчиков, должны способствовать изменению тональности звукового спектра вентиляторов, делая его более приятным для человеческого слуха.
Согласно техническим характеристикам, скорость вращения вентиляторов, регулируемая широтно-импульсной модуляцией (PWM), лежит в диапазоне от 400(±200) до 2000(±10 %) об/мин, воздушный поток может достигать 71,7 CFM, статическое давление – 3,94 мм H2O, а уровень шума – 27,9 дБА. В вентиляторах используются фирменные подшипники SSO2 с нормативным сроком службы более 150 тысяч часов, что эквивалентно 17 годам непрерывной работы. Впрочем, в этом плане будущим владельцам ASUS ROG Ryujin 360 расслабляться не стоит, поскольку сама СЖО так долго точно не проработает.
Каждая такая стойка точно сориентирована под определённым углом к статору (от 31 до 37 градусов) для фокусировки воздушного потока строго под вентилятором (технология Focused Flow), а также получила насечки на внешнем торце, которые, по замыслу разработчиков, должны способствовать изменению тональности звукового спектра вентиляторов, делая его более приятным для человеческого слуха.
Согласно техническим характеристикам, скорость вращения вентиляторов, регулируемая широтно-импульсной модуляцией (PWM), лежит в диапазоне от 400(±200) до 2000(±10 %) об/мин, воздушный поток может достигать 71,7 CFM, статическое давление – 3,94 мм H2O, а уровень шума – 27,9 дБА. В вентиляторах используются фирменные подшипники SSO2 с нормативным сроком службы более 150 тысяч часов, что эквивалентно 17 годам непрерывной работы. Впрочем, в этом плане будущим владельцам ASUS ROG Ryujin 360 расслабляться не стоит, поскольку сама СЖО так долго точно не проработает.
Кроме феноменальной долговечности, такие вентиляторы могут похвастать высокой экономичностью. Так, при заявленном уровне энергопотребления 1,2 Вт на максимальной скорости вентиляторы потребляли чуть больше одного ватта, и это, напомним, на двух тысячах оборотов в минуту! Стартовое напряжение оказалось равным 4,8 В, а длина кабеля вентиляторов составляет 404 мм.
С обеих сторон пластиковой рамки вентиляторов установлены очень мягкие силиконовые уголки.
Они предназначены для минимизации передачи вибраций от «вертушек» на радиатор и снижения уровня шума в целом.
Для закрепления вентиляторов на радиаторе используются длинные или короткие винты с подложенными под них шайбами. В собранном состоянии ASUS ROG Ryujin 360 весит чуть менее полутора килограммов.
Они предназначены для минимизации передачи вибраций от «вертушек» на радиатор и снижения уровня шума в целом.
Для закрепления вентиляторов на радиаторе используются длинные или короткие винты с подложенными под них шайбами. В собранном состоянии ASUS ROG Ryujin 360 весит чуть менее полутора килограммов.
Впрочем, вес СЖО имеет не столь важное значение, как у воздушных процессорных кулеров, поскольку основная масса закрепляется не на крышке процессора и материнской плате, а на корпусе системного блока.
⇡#Совместимость и установка

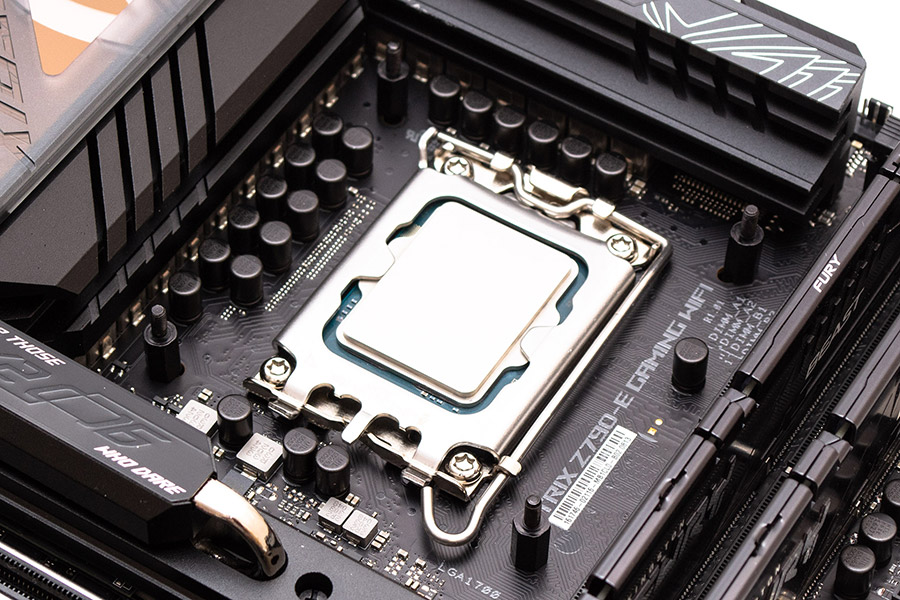

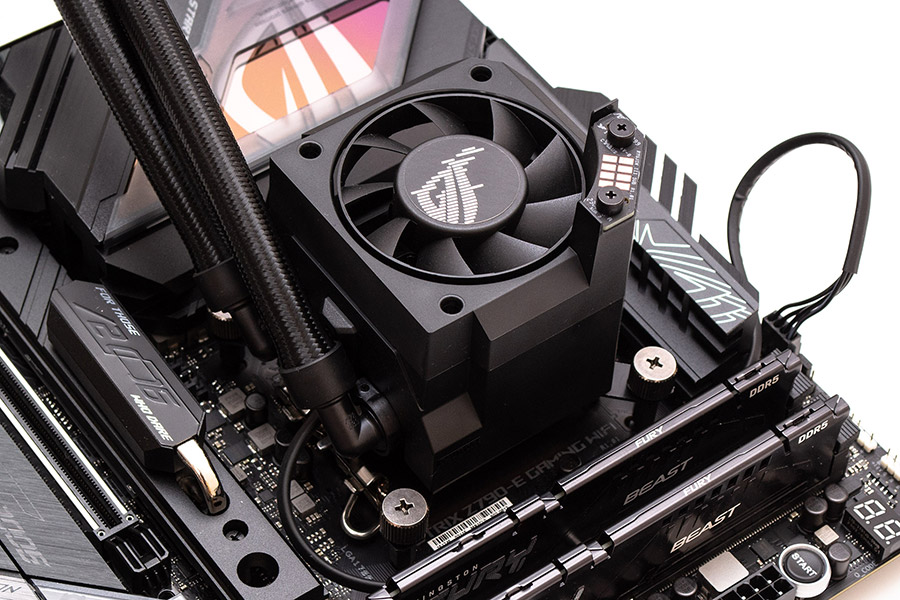

Система жидкостного охлаждения ASUS ROG Ryujin 360 совместима с платформами Intel LGA115(х)/1366/2011(v3)/2066 и платформами AMD Socket TR4/AM4. Процедура установки пошагово изложена в инструкции, содержащей пояснения на русском языке. Так как базовая платформа системы нам хорошо знакома, то и процесс установки такой же, как и у любых других СЖО, основанных на изделиях Asetek. В частности, для LGA2066 используются втулки с резьбой, которые вворачиваются в отверстия опорной пластины сокета.
|
|
|
|

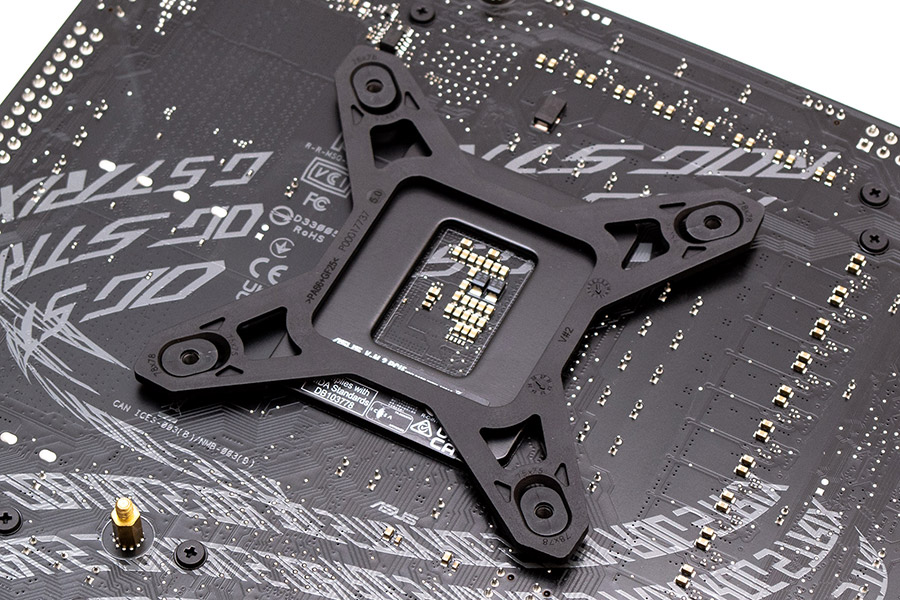

На эти втулки и опирается крепление водоблока, прижимаемое сверху четырьмя гайками с накатанной головкой.
Для закрепления радиатора с вентиляторами внутри корпуса системного блока необходимы три расположенных рядом посадочных места под 120-мм вентиляторы. Как правило, это зона передней стенки корпуса или верхней панели. Как раз последний вариант описан в инструкции по установке и схематично выглядит следующим образом.
Для закрепления радиатора с вентиляторами внутри корпуса системного блока необходимы три расположенных рядом посадочных места под 120-мм вентиляторы. Как правило, это зона передней стенки корпуса или верхней панели. Как раз последний вариант описан в инструкции по установке и схематично выглядит следующим образом.
В нашем случае мы использовали именно этот вариант размещения радиатора.
Далее установленную систему необходимо подключить. От ASUS ROG Ryujin 360 отходит следующий набор кабелей.
Далее установленную систему необходимо подключить. От ASUS ROG Ryujin 360 отходит следующий набор кабелей.
Все они выходят из блока помпы и водоблока. Кабели от трех вентиляторов подключаем к соответствующим разъемам на плате или контроллере, питание помпы обеспечивается через разъём SATA-типа, а для мониторинга и управления следует подключить USB 2.0-кабель к внутреннему разъёму на материнской плате. Саму помпу также нужно соединить с разъёмом вентилятора CPU на плате.

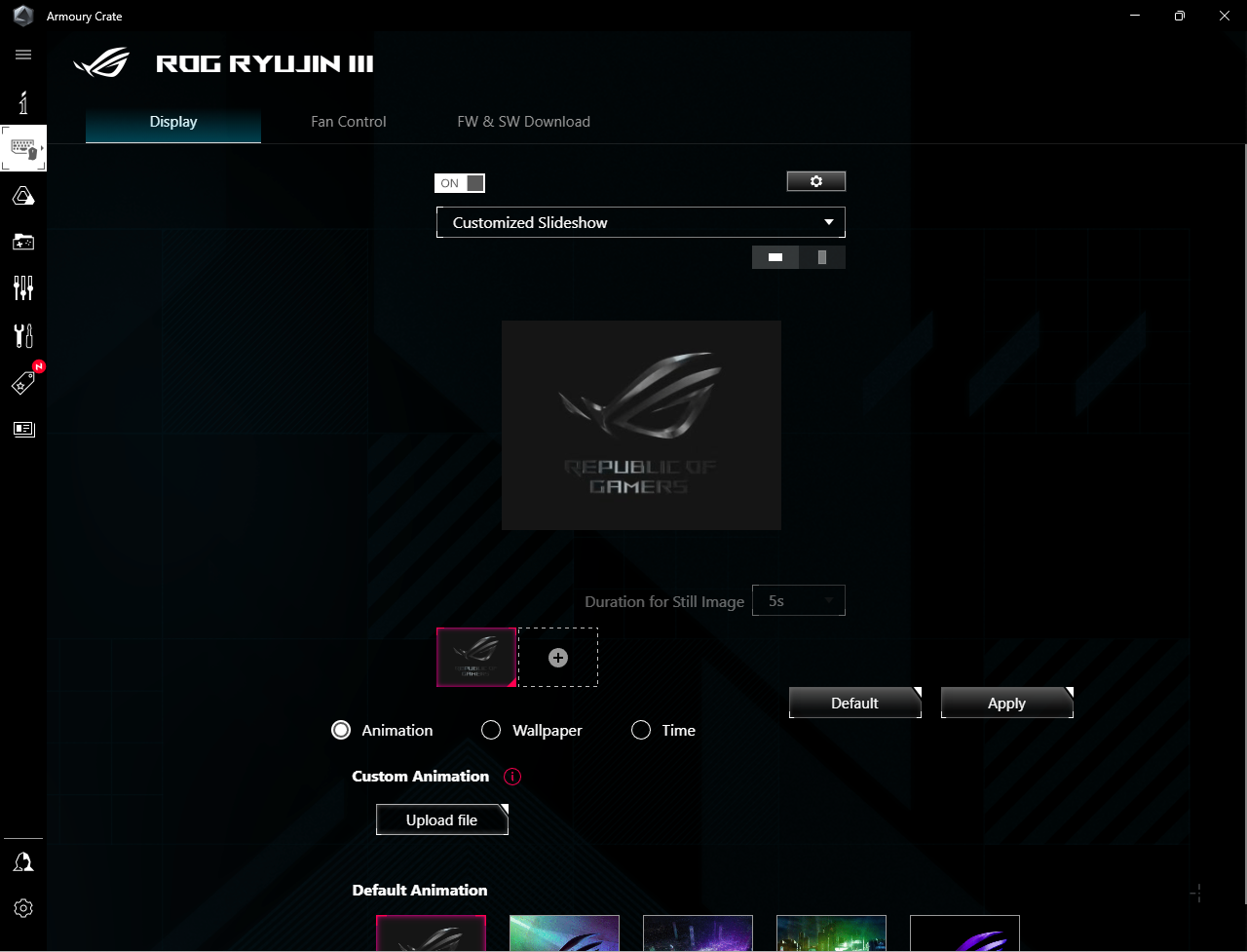

Далее для настройки, управления и мониторинга параметров системы жидкостного охлаждения потребуется установить набор AI Suite III, куда входит утилита Fan Xpert 4.

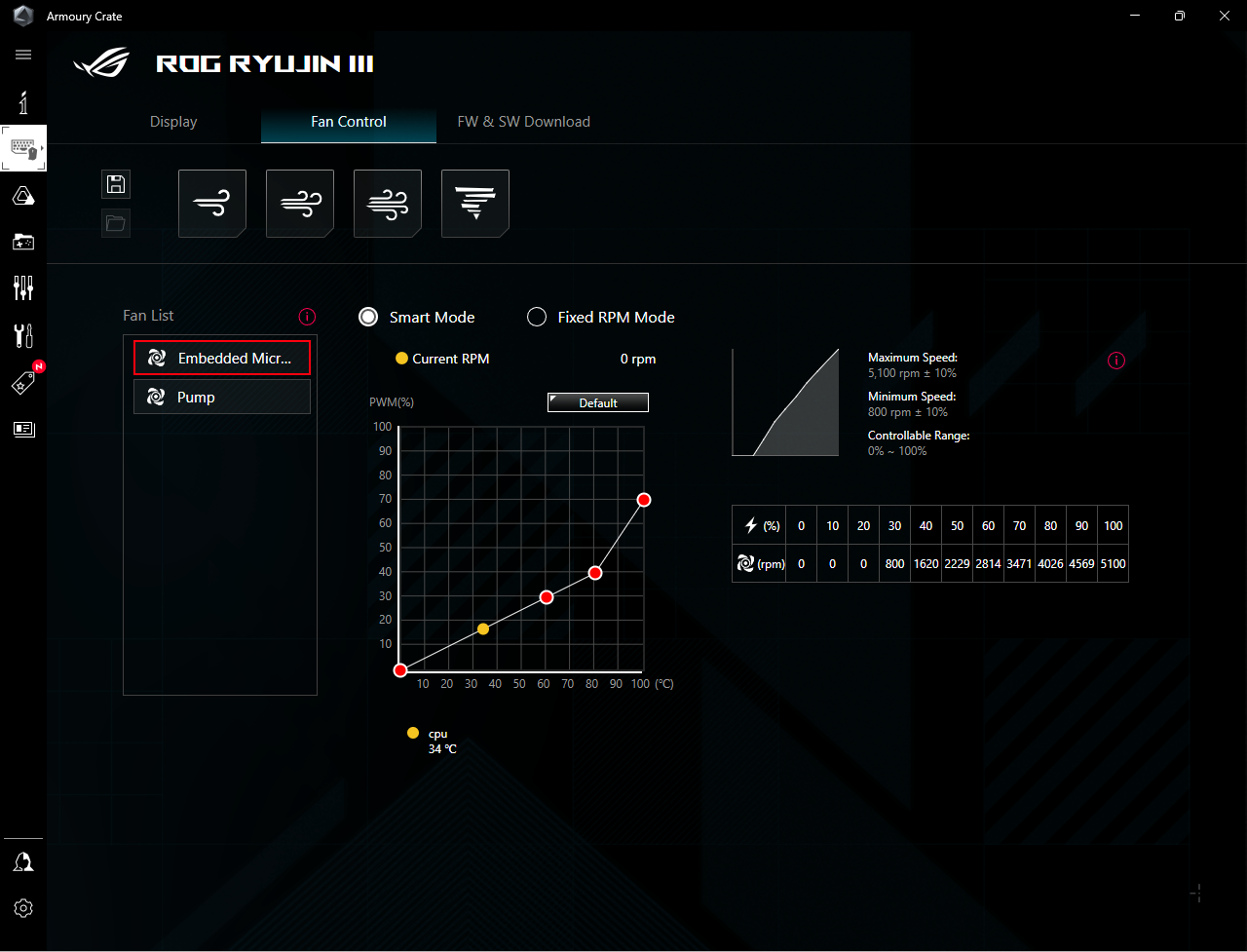

С её помощью можно провести автоматическую подстройку скорости вращения всех вентиляторов, а затем активировать один из четырёх режимов работы.
|
С её помощью можно провести автоматическую подстройку скорости вращения всех вентиляторов, а затем активировать один из четырёх режимов работы.

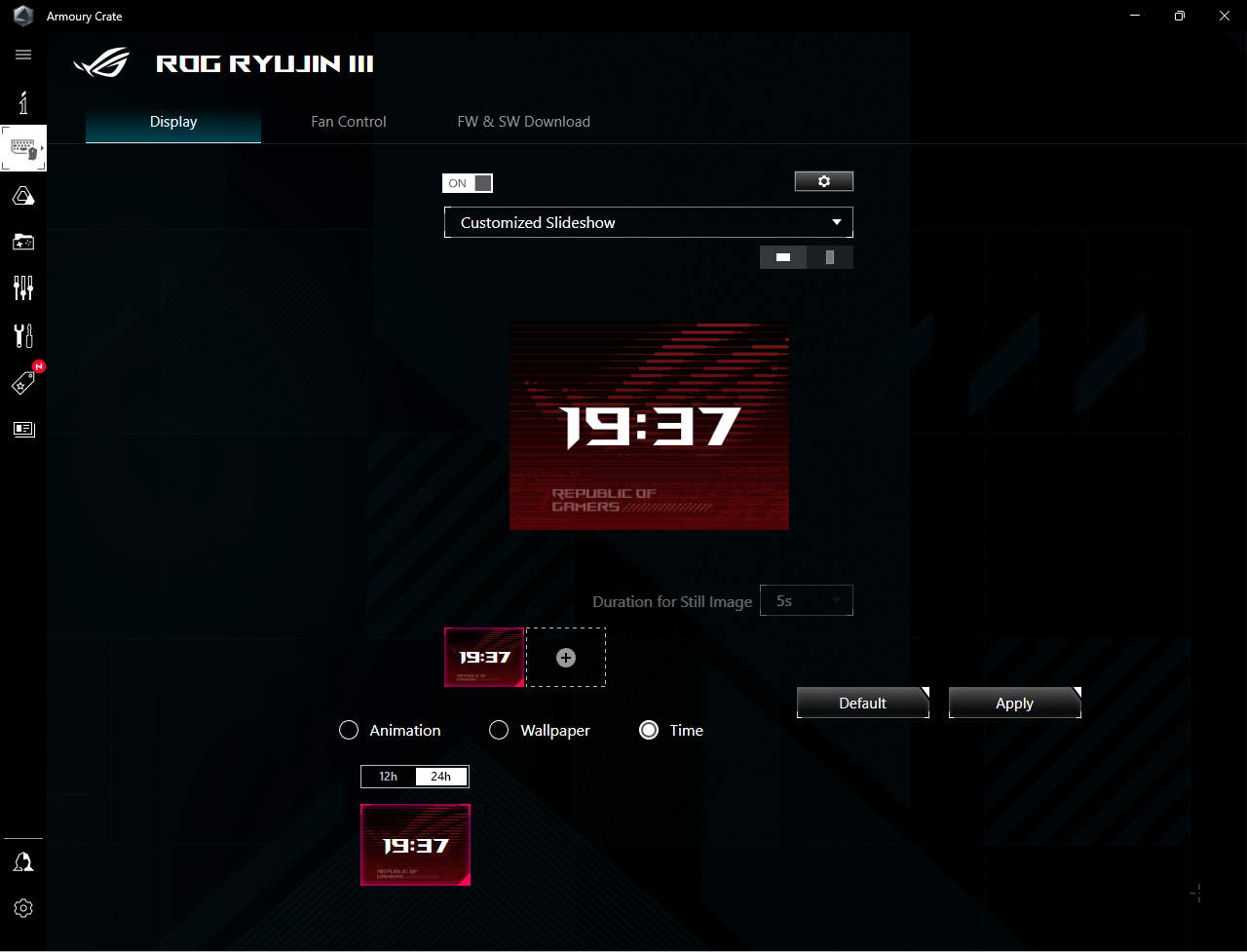

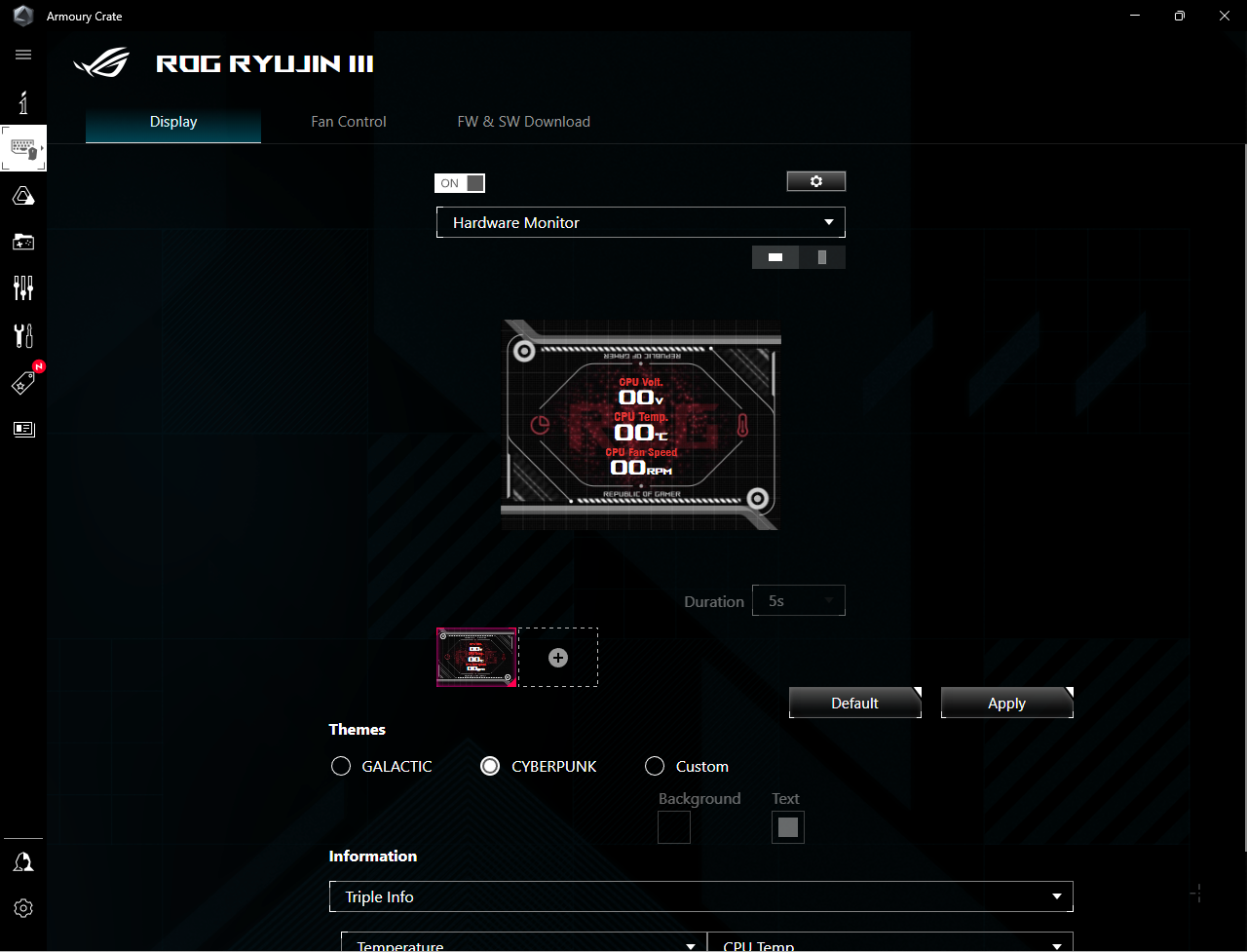

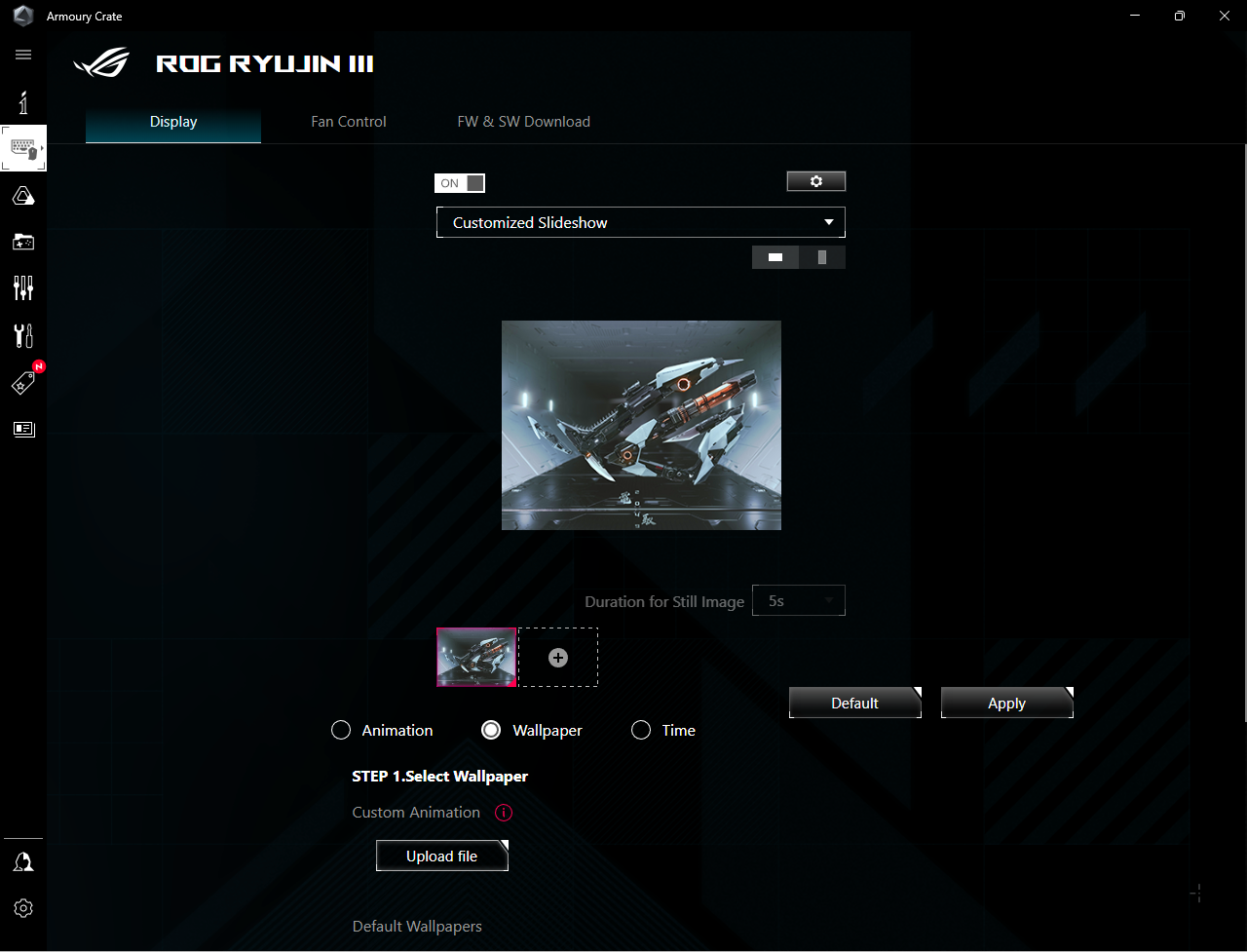

Для настройки дисплея OLED на помпе потребуется установить ещё одну утилиту – ASUS LiveDash. Она позволяет вывести на дисплей любой из параметров мониторинга, статический логотип или GIF-анимацию и даже включить на дисплее эквалайзер, который будет работать в такт воспроизводимой музыке. |
Для настройки дисплея OLED на помпе потребуется установить ещё одну утилиту – ASUS LiveDash. Она позволяет вывести на дисплей любой из параметров мониторинга, статический логотип или GIF-анимацию и даже включить на дисплее эквалайзер, который будет работать в такт воспроизводимой музыке.
Что касается пластикового кожуха на помпе, то он выполняет исключительно декоративную функцию — устанавливать его не обязательно.
Отметим, что подсветка помпы может быть синхронизирована с подсветкой материнской платы, видеокарты или оперативной памяти. Выглядит она аккуратно и в целом приятно.
⇡#Тестовая конфигурация, инструментарий и методика тестирования
Сравнение эффективности систем охлаждения было проведено в закрытом корпусе системного блока следующей конфигурации:
- материнская плата: ASUS ROG Strix X299-E Gaming (Intel X299 Express, LGA2066, BIOS 1503 от 31.08.2018);
- центральный процессор: Intel Core i9-7900X (14++ нм, Skylake-X, U0, 3,3-4,5 ГГц, 1,1 В, 10 × 1 Мбайт L2, 13,75 Мбайт L3);
- термоинтерфейс: ARCTIC MX-4 (8,5 Вт/(м·К);
- оперативная память: DDR4 4 × 4 Гбайт Corsair Vengeance LPX 2800 МГц (CMK16GX4M4A2800C16) (XMP 2800 МГц/16-18-18-36_2T/1,2 В или 3000 МГц/16-18-18-36_2T/1,35 В);
- видеокарта: Gigabyte GeForce GTX 1080 G1 Gaming (GV-N1080G1 GAMING-8GD) 8 Гбайт/256 бит, 1696-1835(1936)/10008 МГц;
- накопители:
- для системы и бенчмарков: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
- для игр и бенчмарков: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
- архивный: Samsung Ecogreen F4 HD204UI 2 Тбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
- звуковая карта: Auzen X-Fi HomeTheater HD;
- корпус: Thermaltake Core X71 (шесть be quiet! Silent Wings 2 [BL063] на 900 об/мин, три – на вдув, три – на выдув);
- панель управления и мониторинга: Zalman ZM-MFC3;
- блок питания: Corsair AX1500i Digital ATX (1500 Вт, 80 Plus Titanium), 140-мм вентилятор.
Для оценки эффективности систем охлаждения десятиядерный процессор на BCLK, равной 100 МГц, при фиксированном в значении 43 множителе и установленной на четвёртый уровень стабилизации функции Load-Line Calibration был разогнан до частоты 4,3 ГГц, с повышением напряжения в BIOS материнской платы до 1,071-1,072 В.
Отметим, что подсветка помпы может быть синхронизирована с подсветкой материнской платы, видеокарты или оперативной памяти. Выглядит она аккуратно и в целом приятно.
⇡#Тестовая конфигурация, инструментарий и методика тестирования
Сравнение эффективности систем охлаждения было проведено в закрытом корпусе системного блока следующей конфигурации:
- материнская плата: ASUS ROG Strix X299-E Gaming (Intel X299 Express, LGA2066, BIOS 1503 от 31.08.2018);
- центральный процессор: Intel Core i9-7900X (14++ нм, Skylake-X, U0, 3,3-4,5 ГГц, 1,1 В, 10 × 1 Мбайт L2, 13,75 Мбайт L3);
- термоинтерфейс: ARCTIC MX-4 (8,5 Вт/(м·К);
- оперативная память: DDR4 4 × 4 Гбайт Corsair Vengeance LPX 2800 МГц (CMK16GX4M4A2800C16) (XMP 2800 МГц/16-18-18-36_2T/1,2 В или 3000 МГц/16-18-18-36_2T/1,35 В);
- видеокарта: Gigabyte GeForce GTX 1080 G1 Gaming (GV-N1080G1 GAMING-8GD) 8 Гбайт/256 бит, 1696-1835(1936)/10008 МГц;
- накопители:
- для системы и бенчмарков: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
- для игр и бенчмарков: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
- архивный: Samsung Ecogreen F4 HD204UI 2 Тбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
- звуковая карта: Auzen X-Fi HomeTheater HD;
- корпус: Thermaltake Core X71 (шесть be quiet! Silent Wings 2 [BL063] на 900 об/мин, три – на вдув, три – на выдув);
- панель управления и мониторинга: Zalman ZM-MFC3;
- блок питания: Corsair AX1500i Digital ATX (1500 Вт, 80 Plus Titanium), 140-мм вентилятор.
Для оценки эффективности систем охлаждения десятиядерный процессор на BCLK, равной 100 МГц, при фиксированном в значении 43 множителе и установленной на четвёртый уровень стабилизации функции Load-Line Calibration был разогнан до частоты 4,3 ГГц, с повышением напряжения в BIOS материнской платы до 1,071-1,072 В.
Напряжение модулей оперативной памяти было зафиксировано на отметке 1,35 В, а её частота составляла 2,933 ГГц с таймингами 17-18-18-36 CR2. Кроме этого, в BIOS были внесены ещё несколько изменений, относящихся к разгону процессора и оперативной памяти.
Тестирование было проведено в операционной системе Microsoft Windows 10 Pro (v1803 17134.345). Программное обеспечение, использованное для теста:
- Prime95 29.4 build 8 – для создания нагрузки на процессор (режим нагрузки Small FFTs, два цикла по 20 минут);
- HWiNFO64 5.91-3555 – для мониторинга температур и визуального контроля всех параметров системы.
Полный снимок экрана во время проведения одного из циклов тестирования выглядит следующим образом.
Нагрузка на процессор создавалась двумя последовательными циклами Prime95. На стабилизацию температуры процессора между циклами отводилось по 13-15 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура наиболее горячего из десяти ядер центрального процессора в пике нагрузки и в режиме простоя. Кроме этого, в отдельной таблице будут приведены температуры всех ядер процессора, их усреднённые значения и дельта температур между ядрами. Температура в помещении контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время тестирования данная температура колебалась в диапазоне 24,5–25,0 °C.
Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м2 со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только сам кулер/СЖО и его вентилятор(ы). Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно комфортный (просьба не путать с низким!) уровень шума кулеров при измерениях с такого расстояния находится около отметки 36 дБА. За условно тихий уровень шума мы принимаем значение 33 дБА.
Эффективность и уровень шума ASUS ROG Ryujin 360 мы оценим в сравнении с показателями как недавно протестированной системы Deepcool Castle 280 RGB, так и лучшего представителя воздушных систем охлаждения для процессоров – кулера Phanteks PH-TC14PЕ ($74,99), на который были установлены два 140-мм вентилятора Corsair AF140 ($19,99).
Нагрузка на процессор создавалась двумя последовательными циклами Prime95. На стабилизацию температуры процессора между циклами отводилось по 13-15 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура наиболее горячего из десяти ядер центрального процессора в пике нагрузки и в режиме простоя. Кроме этого, в отдельной таблице будут приведены температуры всех ядер процессора, их усреднённые значения и дельта температур между ядрами. Температура в помещении контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время тестирования данная температура колебалась в диапазоне 24,5–25,0 °C.
Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м2 со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только сам кулер/СЖО и его вентилятор(ы). Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно комфортный (просьба не путать с низким!) уровень шума кулеров при измерениях с такого расстояния находится около отметки 36 дБА. За условно тихий уровень шума мы принимаем значение 33 дБА.
Эффективность и уровень шума ASUS ROG Ryujin 360 мы оценим в сравнении с показателями как недавно протестированной системы Deepcool Castle 280 RGB, так и лучшего представителя воздушных систем охлаждения для процессоров – кулера Phanteks PH-TC14PЕ ($74,99), на который были установлены два 140-мм вентилятора Corsair AF140 ($19,99).
|
|
|
|
Регулировка скорости вращения всех вентиляторов систем охлаждения производилась с помощью специального контроллера с точностью ±10 об/мин в диапазоне от 800 об/мин до их максимума с шагом 200 или 400 об/мин.
⇡#Результаты тестирования и их анализ
⇡#Эффективность охлаждения
Результаты тестирования эффективности систем охлаждения представлены на диаграмме и в таблице.
ASUS ROG Ryujin 360, как и положено системе жидкостного охлаждения с 360-мм радиатором (пусть и алюминиевым), попросту уничтожила сегодняшних своих соперников. Если при максимальной скорости вентиляторов Noctua превосходство не столь заметно и в пике нагрузки составляет всего 4 градуса Цельсия над Deepcool Castle 280 RGB и 11 градусов Цельсия над суперкулером Phanteks PH-TC14PЕ, то при снижении скорости именно ROG Ryujin 360 меньше всего теряет в эффективности охлаждения. При 800 об/мин она наращивает своё преимущество перед другой СЖО до 11 градусов Цельсия. В целом при снижении скорости вентиляторов Noctua с 2010 до 800 об/мин температуры процессора под ROG Ryujin 360 возрастают всего на 6 градусов Цельсия. Это заслуга не только тонкого радиатора, но и очень дорогих и технологичных вентиляторов Noctua.
Идём дальше и разгоняем десятиядерный процессор ещё на 100 МГц — при итоговых 4,4 ГГц, напряжении 1,114 В и всё том же уровне его стабилизации (LLC 4).
Впереди очередная диаграмма и таблица с результатами тестирования.
Впереди очередная диаграмма и таблица с результатами тестирования.
Как видим, ASUS ROG Ryujin 360 оказалась единственной системой охлаждения, которая сегодня справилась с охлаждением разогнанного процессора во всём скоростном диапазоне вентиляторов, включая тихий режим на 800 об/мин. В сравнении с двумя другими участниками тестирования ROG Ryujin 360 эффективнее на величину от 5 до 10 градусов Цельсия.
Несколько слов по поводу влияния на эффективность охлаждения дополнительного 60-мм вентилятора на помпе. Сразу скажем, что на температуру процессора он не влияет совсем. Впрочем, оно и понятно, поскольку в случае ASUS ROG Ryujin 360 на процессоре у нас не радиатор, а водоблок. А вот температуры элементов VRM, которые материнская плата ASUS ROG Strix X299-E Gaming позволяет отслеживать, действительно оказались ниже на 18-20 градусов Цельсия, чем без этого вентилятора. То есть это отнюдь не бесполезная или исключительно маркетинговая вещь — данное решение на самом деле работает и наверняка принесёт свои дивиденды в борьбе с нагревом накопителей в ближайшем к CPU разъёме M.2. Правда, с этим маленьким вентилятором возникает другая проблема, о которой мы расскажем в следующем подразделе.
⇡#Уровень шума
Как видим, ASUS ROG Ryujin 360 оказалась единственной системой охлаждения, которая сегодня справилась с охлаждением разогнанного процессора во всём скоростном диапазоне вентиляторов, включая тихий режим на 800 об/мин. В сравнении с двумя другими участниками тестирования ROG Ryujin 360 эффективнее на величину от 5 до 10 градусов Цельсия.
Несколько слов по поводу влияния на эффективность охлаждения дополнительного 60-мм вентилятора на помпе. Сразу скажем, что на температуру процессора он не влияет совсем. Впрочем, оно и понятно, поскольку в случае ASUS ROG Ryujin 360 на процессоре у нас не радиатор, а водоблок. А вот температуры элементов VRM, которые материнская плата ASUS ROG Strix X299-E Gaming позволяет отслеживать, действительно оказались ниже на 18-20 градусов Цельсия, чем без этого вентилятора. То есть это отнюдь не бесполезная или исключительно маркетинговая вещь — данное решение на самом деле работает и наверняка принесёт свои дивиденды в борьбе с нагревом накопителей в ближайшем к CPU разъёме M.2. Правда, с этим маленьким вентилятором возникает другая проблема, о которой мы расскажем в следующем подразделе.
⇡#Уровень шума
Уровень шума трёх вентиляторов системы ASUS ROG Ryujin 360 оказался ниже, чем у других участников тестирования на тех же скоростях. Однако разница не слишком большая. Если принимать во внимание только шум трёх вентиляторов Noctua, то комфортной система остаётся на скорости до 900 об/мин, а тихой её можно назвать до 800 об/мин. Однако в системе есть ещё помпа, которая, в отличие от помп других СЖО такого же класса, не является ультратихой со своими 35,4 дБА. Как сказал бы мастер Йода, комфортной назвать можно её, но не более чем.
Кроме того, вносит свою лепту в общий уровень шума и тот самый 60-мм вентилятор на помпе, который на 4800 об/мин очень шумит, причём резко и назойливо. С помощью программного обеспечения ASUS его более-менее можно утихомирить до 2400 об/мин без нагрузки на процессор, но при старте Prime95 он всё равно довольно быстро выходит на свою максимальную скорость и делает ROG Ryujin 360 дискомфортной в эксплуатации. Отключить его можно, отсоединив разъём питания SATA-типа, но при этом исчезнет подсветка и перестанет работать OLED-дисплей. В общем, с точки зрения уровня шума система жидкостного охлаждения ASUS пока ещё далека от лучших представителей СЖО данного класса.
⇡#Заключение
Итак, за почти двадцать тысяч рублей компания ASUS предлагает новую систему жидкостного охлаждения ROG Ryujin 360 необслуживаемого типа, которая способна обеспечить очень высокую эффективность охлаждения центрального процессора и существенное снижение температур элементов цепей VRM материнской платы, а также близлежащего накопителя M.2. Кроме того, в помпу системы встроен дисплей OLED, на который можно вывести любую анимацию или широкий спектр данных мониторинга. Простота установки, долговечные вентиляторы Noctua iPPC, поддержка AMD Socket TR4 и трёхлетняя гарантия также идут в плюсы ASUS ROG Ryujin 360.
К сожалению, нельзя не сказать и о минусах ROG Ryujin 360, самый главный из которых, на наш взгляд, — высокая стоимость СЖО. Её сложно сравнивать с ценой на аналогичные продукты конкурентов, поскольку она почти на 50 % выше. Не выдерживает система и сопоставления с более производительными наборами отдельных компонентов СЖО, которые можно собрать за те же деньги и в которые также повсеместно внедряется подсветка. В общем, с этим ASUS нужно обязательно что-то сделать. Кроме того, общую картину своей назойливостью портит 60-мм вентилятор на помпе, да и шум самой помпы мог бы быть ниже, что подтвердило тестирование ROG Ryuo 240, о которой мы вам расскажем в следующем материале.
Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.
Серия систем жидкостного охлаждения типа AIO (All in one) ASUS ROG Ryujin выделяется среди других подобных продуктов встроенным в помпу дисплеем и дополнительным вентилятором для охлаждения элементов питания вокруг процессора. А еще наличием в комплекте основных вентиляторов производства Noctua. И если первая серия этих систем выглядела как дорогая игрушка, то третья итерация может похвастаться не только хорошим четким экраном приличных размеров, но и новой эффективной помпой 8-го поколения от Asetek. В этом обзоре мы рассмотрим самую крупную в линейке СЖО под названием ASUS ROG Ryujin III 360.
Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.
Серия систем жидкостного охлаждения типа AIO (All in one) ASUS ROG Ryujin выделяется среди других подобных продуктов встроенным в помпу дисплеем и дополнительным вентилятором для охлаждения элементов питания вокруг процессора. А еще наличием в комплекте основных вентиляторов производства Noctua. И если первая серия этих систем выглядела как дорогая игрушка, то третья итерация может похвастаться не только хорошим четким экраном приличных размеров, но и новой эффективной помпой 8-го поколения от Asetek. В этом обзоре мы рассмотрим самую крупную в линейке СЖО под названием ASUS ROG Ryujin III 360.
Технические параметры
| Производитель | ASUS |
|---|---|
| Название и страница продукта | ROG Ryujin III 360 |
| Совместимость с процессорными разъемами Intel | LGA115x/1200/1700 |
| Совместимость с процессорными разъемами AMD | AM5/AM4 |
| Размеры радиатора (ДхШхВ), мм | 399,5х120х30 |
| Размеры вентилятора (ДхШхВ), мм | 120х120х25 |
| Материал и конструкция радиатора | Алюминиевый трёхсекционный радиатор с ребрами ленточного типа |
| Количество пластин на дюйм, FPI | 20 |
| Общий вес системы в сборе, грамм | 1771 |
| Размер водоблока, (ДхШхВ), мм | 89х91х101 |
| Материал водоблока | Пластмассовый корпус с алюминиевой крышкой и медным основанием |
| Скорость помпы, об/мин | 800 ~ 3600 (+/-10%) с ШИМ |
| Модель вентилятора | 3 x Noctua NF-F12 industrialPPC-2000 PWM |
| Скорость вращения вентилятора, об/мин | 450 ~ 2000 (+/-10%) с ШИМ |
| Воздушный поток, м³/ч | 121,8 |
| Уровень шума вентилятора, дБ (А) | 29,7 |
| Статическое давление, мм воды | 3,94 |
| Тип подшипника вентилятора | SSO2 (гидродинамический с магнитной стабилизацией) |
| Время наработки на отказ вентилятора, часов | 150 000 |
| Номинальное напряжение, В | 12 |
| Сила тока вентилятора, А | 0,1 |
| Пиковое энергопотребление вентилятора, Вт | 1,2 |
| Особенности | 3,5″ LCD дисплей на помпе, 60-мм вентилятор на помпе для охлаждения элементов питания возле процессора, шесть лет гарантии |
| Средняя стоимость, грн | 16 950 |
Комплект поставки
Система жидкостного охлаждения упакована в фирменную чёрно-красную коробку, выполненную в стиле бренда ROG. В картинках и текстовом формате здесь есть вся необходимая информация о продукте.
В упаковке используются картонные вставки, которые формируют отдельные карманы и полиэтиленовые пакеты. Под накладкой верхней крышки по центру наклеена пластиковая клубная карта с индивидуальным номером и скрытым кодом. Возможно, с ней можно получить определенные преференции от ASUS.
В комплект деталей системы кроме радиатора с водоблоком входит:
- три вентилятора Noctua NF-F12 industrialPPC-2000 PWM;
- инструкция пользователя;
- набор наклеек;
- пластиковая пластина держатель для креплений Intel;
- два пластиковых крепления адаптера под разъемы AMD AM4 и AM5;
- четыре металлических гайки с накатанной головкой для фиксации на AM4 и Intel LGA1700;
- 12 коротких винтов для крепления радиатора к корпусу;
- 12 длинных винтов для крепления вентиляторов;
- разветвитель питания вентиляторов с одного разъема на четыре контакта на три разъема;
- четыре металлических гайки с накатанной головкой и полоской посередине для фиксации на AM5 и Intel LGA115х/1200;
- четыре металлических винтовых крепления опоры под все поддерживаемые процессорные разъемы.
Внешний вид и конструкция
Облик жидкостного охлаждения ASUS ROG Ryujin III 360 является типичным для всех таких подобных систем. Черный алюминиевый радиатор формата 360 мм, соединенный гибкими резиновыми шлангами в нейлоновой оплетке с помпой, совмещенной с водоблоком. Единственное отличие — жидкокристаллический дисплей, установленный над блоком. Длина трубок с наружным диаметром в 12 мм составляет 400 мм. Внутренний диаметр составляет 7 мм. На шлангах также имеется многоразовая липкая лента Velcro для более удобной фиксации или для укладки кабелей.
Фактические габариты радиатора составляют 399,5х120х30 мм. В боковых ребрах жесткости имеются три набора посадочных отверстий под 120 мм вентиляторы, расположенные без промежутков. Ребра охлаждения изготовлены в виде собранных гармошкой тонких металлических полосок, расположенных с плотностью 20 FPI (пластин на дюйм) и разделенных между собой 14 каналами, по которым течет хладагент. Вес снаряженной системы без вентиляторов составляет 1261 грамм. Общая площадь рассеивания тепла составляет примерно 13263 см². Вес каждого отдельного пропеллера составляет 170 г.
Трубки неподвижно соединены с фитингами радиатора методом опрессовки пластиковыми обоймами. Толщина коллектора с этой стороны равна 23 мм. Сбоку есть наклейка с серийным номером.
Толщина коллектора с противоположной стороны составляет 15 мм. Здесь также есть две наклейки со штрих-кодом и информацией о модели.
На боковых гранях имеется штампованная надпись ROG.
Три стоковых вентилятора формата 120 мм хорошо знакомы нашим постоянным читателям, поскольку являются довольно древней и не самой удачной моделью от Noctua под названием NF-F12 industrialPPC-2000 PWM. Такие же шли в комплекте с первой версией Ryujin 360 еще в начале 2019 года. Напомним их особенности: специальная рамка с дефлекторами для направления потока воздуха, пропеллер с семью очень пологими лопастями для большего статического давления, фирменный гидродинамический подшипник SSO2 с магнитной стабилизацией и ресурсом в 150 000 часов, уровень защиты IP52 от пыли и влаги. Заявленный диапазон скорости лопастей составляет от 450 до 2000 об/мин (+/-10%), но фактически не превышает в нашем случае 1800 об/мин при 66 дБ (А) измеренного шума на радиаторе. По углам с обеих сторон есть резиновые демпферы вибрации. Длина кабеля в резиновой оплетке составляет 400 мм. Для питания вентилятора используется стандартный разъем на четыре контакта.
Собранная система вместе с вентиляторами и с учетом головок крепежных винтов имеет толщину в 59 мм в профиль.
Так смотрятся вентиляторы, закрепленные на радиаторе.
Водоблок в данной системе получил обновление. На верхней его части находится съемный 3,5″ жидкокристаллический дисплей, улучшения которого сводятся к увеличенному до 32 МБ объему памяти, поддержке клипов длиной до 2000 кадров, частоте обновления в 60 кадров в секунду и 24-битной цветовой палитре. Кино на нем, к сожалению, смотреть все еще нельзя, но короткие клипы и системная информация считываются гораздо лучше. Общая высота водоблока в сборе составляет 101 мм, размер рамки дисплея 87х78 мм. С учетом лап крепежа имеем размер 89х91 мм.
Верхняя часть дисплейного блока имеет решетчатые боковины, поскольку через них проходит воздух, необходимый для маленького вентилятора. Внутри находится центробежная помпа восьмого поколения от Asetek с диапазоном скорости от 800 до 3600 об/мин, регулируемым с помощью ШИМ. На минимальной скорости помпа работает бесшумно с уровнем громкости в 31 дБ (А). Слышно ее становится после 2000 об/мин и 37 дБ (А). На максимальных 3600 об/мин шум достигает 47 дБ (А) и воспринимается как неприятное жужжание.
Шланги подсоединяются к водоблоку угловыми фитингами, которые могут вращаться почти на 180 градусов. Два кабеля питания насоса и управления дисплеем заходят в корпус сзади между шлангами и с угла дисплейного блока.
Если снять дисплейный блок, под ним можно увидеть маленький 60-мм вентилятор, обдувающий силовые элементы вокруг процессора. При установке водоблока шлангами вниз, два выходных отверстия направлены вверх и в сторону задней панели. Там обычно расположены радиаторы VRM. Скорость вентилятора составляет от 800 до 5100 об/мин и на максимуме это самый громкий элемент системы. Кстати, логика управления помпой и вентилятором находится в дисплейном блоке и если его отсоединить от водоблока во время работы, оба элемента мгновенно выйдут на максимальную скорость. А есть ли практическая польза от этого устройства в целом, мы проверим позже.
Дисплейный блок внутри преимущественно пуст. Все электронные компоненты расположены на тонкой печатной плате сверху. На водоблоке этот элемент держится при помощи магнитов.
Длина кабеля питания помпы на четыре контакта составляет 340 мм. Стандартная колодка USB от дисплея закреплена на шнуре длиной в 900 мм.
На подошве водоблока предварительно нанесен слой термоинтерфейса.
Подошва водоблока медная, имеет форму закругленного по углам квадрата размером 56х56 мм. Зафиксирована восемью винтами типа Torx. Шлифовка здесь идет концентрическими кругами от возвышения в центре.
Перейдем к установке системы жидкостного охлаждения и тестированию ее эффективности под тепловой нагрузкой.
Установка
Процесс установки ASUS ROG Ryujin III 360 мы рассмотрим на примере процессорного разъема Intel LGA1700. Кроме него СЖО поддерживает монтаж только на относительно актуальные платформы, такие как Intel LGA1200 и 115х, AMD AM5 и AM4. Начинается все с передвижения пластиковых фиксаторов на рамке в нужное положение и прикладывание ее к соответствующим крепежным отверстиям на обороте материнской платы.
Далее, уже с передней стороны, необходимо вкрутить в фиксаторы винтовые опоры. Не пытайтесь затянуть их сильнее, чем до первого упора, поскольку есть риск выдернуть фиксаторы из рамки. А конструкция все равно будет шевелиться немного по вертикали. Это нормально.
Далее остается только установить водоблок и прикрутить его с помощью винтовых гаек (тех, что без полоски сбоку). Наилучший вариант ориентации — шлангами вниз, тогда выходные отверстия вентилятора направлены четко на радиаторы силовых элементов.
В завершение устанавливаем на место магнитную панель дисплея и подключаем ее во внутренний разъем USB. Так выглядит система в сборе. Никаких конфликтов с другими элементами материнской платы нет.
Дисплей действительно выглядит гораздо лучше, чем в предыдущих версиях. Он будто стал более четким, исчезли задержки анимации. По-прежнему экран может воспроизводить движущиеся или неподвижные картинки и информацию о системе, например показывать температуры различных компонентов или частоту.
Отпечаток термоинтерфейса весьма неоднородный. Причиной тому наверняка есть коническая подошва и ее наклоны при затяжке и снятии водоблока. В общем, контакт есть по всей плоскости, но он неравномерен, с разной силой прижатия.
Программное обеспечение
Для управления дисплеем, помпой и дополнительным вентилятором необходимо установить приложение ASUS Armoury Crate. В противном случае вентилятор и помпа будут работать на максимальных оборотах, а это очень громко. В настройках дисплея можно выбрать наиболее полезную опцию аппаратного мониторинга. Одновременно можно наблюдать за тремя параметрами, в том числе — температурой, напряжением, частотой или скоростью вентиляторов. Доступные варианты датчиков отличаются в зависимости от материнской платы. Но приятно, что в самом устройстве есть датчик температуры жидкости.
В отдельных настройках можно выбрать отключение дисплея, регулировку его яркости, картинку по умолчанию и визуальное предупреждение о превышении температуры. А ещё порог этого предупреждения в пределах от 75 до 100 градусов.
Если информация о системе не нужна, можно выбрать статичную картинку или короткий клип для отображения на экране. Использовать можно как фабричные, так и свои варианты. Кроме того, можно включить демонстрацию системного времени.
Для помпы и дополнительного вентилятора имеются собственные кривые настройки скорости в зависимости от температуры. Желательно отрегулировать их по своему вкусу, в зависимости от терпимости к уровню шума. Тем более, сделать это довольно легко, все интуитивно понятно.
В последней вкладке можно проверить обновление прошивки или загрузить программу системного мониторинга AIDA64, для которой предусмотрена подписка на год бесплатно. Данные программы также можно выводить на экран.
Тестовый стенд
Для испытания эффективности системы жидкостного охлаждения ASUS ROG Ryujin III 360 был использован стенд на базе платформы Intel LGA1700 в такой конфигурации:
- процессор: Intel Core i7-13700K (3,4 @ 5,0 ГГц, 1,137 В);
- материнская плата: ASUS ROG Strix Z790 Gaming Wi-Fi (Intel Z790);
- видеокарта: ASUS ROG-STRIX-RTX3050-O8G-Gaming (Nvidia GeForce RTX 3050);
- память: Kingston Fury Beast KF552C40BBK2-32 (2×16 ГБ, DDR5-5200, 40-40-40-80-120 2Т, 1,25 В);
- твердотельный накопитель: GoodRAM SSD IRDM M.2 IR-SSDPR-P34B-01T-80 (1 ТВ, NVMe M.2 2280);
- блок питания: ASUS ROG-STRIX-850G-AURA-GAMING (850 Вт);
- контроллер вентилятора: Noctua NA-FC1;
- термопаста: Noctua NT-H1.
Испытание системы охлаждения проводилось на открытом стенде в горизонтальной ориентации материнской платы при постоянной температуре 29 градусов Цельсия в помещении. Для прогрева центрального процессора применялся стресс тест CPUID PowerMAX версии 1.00.1 с инструкциями AVX в течение 10 минут. Минимальная температура измерялась через десять минут простоя системы без нагрузки. На графике показано максимальное значение температуры среди всех P-ядер. Для мониторинга температуры процессора использована программа HWMonitor версии 1.51.0.
Для измерения уровня громкости использован шумомер Benetech GM1357. Все замеры произведены в тихом помещении без лишних источников шума. Шумомер был расположен в 10 мм от передней части подшипника системы охлаждения, повернутой к пользователю и установленной на материнскую плату. Уровень фонового шума составлял 30 дБ (А). Общее потребление энергии системой составило 300 Вт под нагрузкой на процессор. Для измерения на максимальной скорости вентиляторов скорость помпы была выставлена на 3500 об/мин и 47 дБ (А), а вентилятор на помпе вращался на 5200 об/мин при шуме в 69 дБ (А). Для средней скорости вентиляторов помпа зафиксирована на 2000 об/мин и 37 дБ (А), а вентилятор помпы на 2150 об/мин и 47 дБ (А). При минимальной скорости вентиляторов помпа работала на 2000 об/мин, а вентилятор на ней работал на 1500 об/мин и 37 дБ (А).
Эффективность системы охлаждения ASUS ROG Ryujin III 360 сравнивалась с двухсекционным воздушным охладителем Noctua NH-D15S с одним стоковым вентилятором и вторым дополнительным пропеллером Noctua NF-A15 PWM, максимальная скорость которого составляет 1200 об/мин.
Результаты испытаний

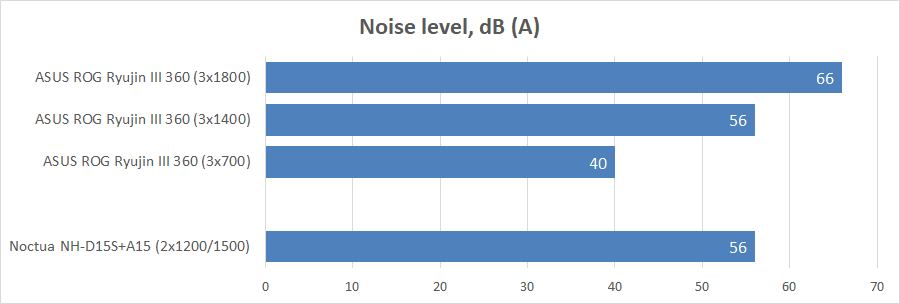

Системы охлаждения сравнивались по соотношению общей эффективности к уровню шума. Для ASUS ROG Ryujin III 360 с тремя вентиляторами на максимальных 1800 оборотах в минуту уровень шума составил 66 дБ (А). Получилось очень громко, поскольку вентилятор на помпе вообще создавал шум на 69 дБ (А) и был основным источником неприятного звука. Noctua NH-D15S с двумя вентиляторами на максимуме имеет уровень шума в 56 дБ (А). Система жидкостного охлаждения при том же уровне шума имеет скорость вентиляторов в 1400 об/мин. Чтобы воспроизвести сценарий автоматического управления помпой и дополнительным вентилятором, их скорость была снижена до 50% от максимальной. При этом работали они тише трех основных пропеллеров. На условно бесшумном уровне 40 дБ (А) ASUS ROG Ryujin III 360 работает на скорости 700 об/мин. Помпа при этом замедлена до 50%, а вентилятор до 40%. Их уровень шума составлял 37 дБ (А). При том же уровне шума Noctua NH-D15S с двумя пропеллерами имеет 750 и 900 об/мин и не может удержать температуру ниже 100 градусов, поэтому этот показатель в график не попал.

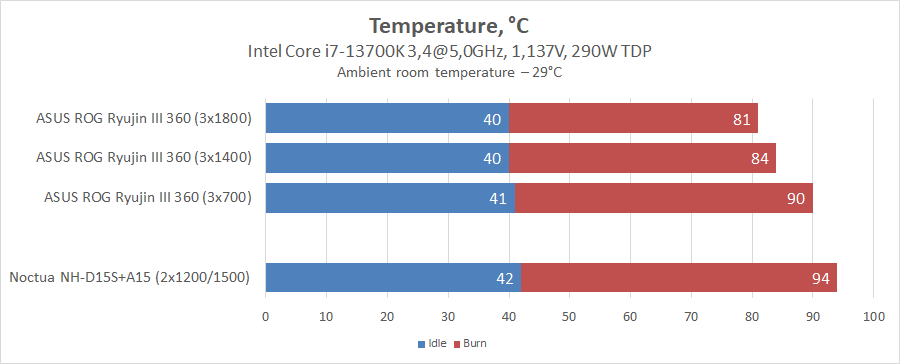

Взглянем на графики температур для каждого уровня шума.
Наш инженерный экземпляр процессора Intel Core i7-13700K на фиксированной частоте в 5,0 ГГц по P-ядрам и 4,2 ГГц по E-ядрам при напряжении в 1,137 В выдал около 290 Вт тепловой энергии в полной постоянной нагрузке. При комнатной температуре в 29 градусов такой TDP близок к предельному для возможностей одного из лучших воздушных кулеров Noctua NH-D15S. На полной скорости он может удерживать температуру только в пределах 94 градусов. При таком же уровне шума преимущество в разнице температур в пользу Asus Rog Ryujin III 360 составляет 10 градусов. На максимальной скорости основных вентиляторов, помпы и дополнительного вентилятора СЖО выигрывает 13 градусов, но за это небольшое преимущество приходится платить очень высоким уровнем шума, слушать который постоянно просто неприятно. В режиме полной тишины СЖО все еще способна удерживать температуру в пределах 90 градусов.
Что касается эффективности помпы, то в целом ее достаточно и на 2000 об/мин, нет смысла выставлять полные 3500 об/мин, поскольку по температуре жидкости отличие составляет всего 1 градус. Эффективность дополнительного вентилятора напрямую зависит от его оборотов. При полной скорости силовые элементы вокруг процессора прогреваются до 50 градусов, на 2100 оборотах в минуту 54 градуса, при 1500 об/мин уже 60 градусов. То есть польза от него есть, но особенно она заметна только на высоких оборотах и при соответствующем уровне шума.
В целом, ASUS ROG Ryujin III 360 отлично справляется с охлаждением современного горячего процессора в полной нагрузке и позволяет в широком диапазоне балансировать между уровнем шума и температурой.
Выводы
Обновление жидкостного охлаждения ASUS ROG Ryujin III 360 можно считать вполне успешным. Для повышения эффективности система получила новую более производительную помпу 8-го поколения от Asetek, более широкие шланги и улучшенный дополнительный 60-мм вентилятор для обдува силовых элементов питания процессора. Для улучшения эстетики появился более качественный экран, способный показывать как красивые картинки, так и полезную информацию. Программное обеспечение позволяет настроить все необходимые настройки. В результате Ryujin III 360 без проблем справляется с охлаждением горячего современного процессора в разгоне и, при необходимости, без лишнего шума и даже летом в жарком помещении.
Особых недостатков у данной системы нет. Конечно, отсутствует поддержка некоторых старых процессорных разъемов, но вряд ли под них будут покупать эту СЖО. Несколько сомнительна эффективность дополнительного вентилятора относительно уровня шума. Тем не менее температуру VRM он действительно понижает на 6-10 градусов. Еще, по-моему, можно было бы обновить здесь вентиляторы на более современные, тихие и эффективные Noctua NF-A12x25, хотя это в большей степени пожелание компании на будущее. У некоторых может возникнуть и вопрос о стоимости продукта, но шестилетняя гарантия и эффективность охлаждения полностью ее оправдывает.
ASUS ROG Ryujin III 360 пригодится тем, кто хочет максимально раскрыть потенциал топового процессора и не желает заниматься самостоятельной сборкой полноценного контура СЖО. А для особых эстетов существует также версия этой системы с ARGB подсветкой вентиляторов.
