и уходу за ним. Позаботьтесь о сохранности настоящего Руководства, используйте его в качестве справочного материала при дальнейшем использовании прибора.

Перед началом использования нового устройства внимательно прочтите данное руководство по эксплуатации.

ВНИМАНИЕ: Не устанавливайте устройство в места, где оно будет загораживать Вам обзор или каким-либо другим образом нарушать меры безопасности при вождении транспортного средства

Требования к колонкам

Подключайте колонки с сопротивлением нагрузки менее 4 Ом, чтобы избежать повреждения устройства.

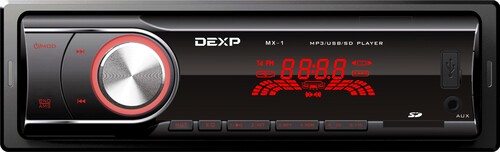

1. Кнопка POWER : Нажмите, чтобы включить устройство. Кнопка MOD : Изменяет режим воспроизведения.

3. Кнопка MUT : Нажмите для выключения и включения звука.

4. Кнопка 1/>II : Сохраняет текущую станцию в режиме радио; в режиме проигрывания MP3 – начинает и приостанавливает воспроизведение.

5. Кнопка 2/INT : Сохраняет текущую станцию в режиме радио; или добавляет песни в список воспроизведения.

6. Кнопка 3/RPT : Сохраняет текущую станцию в режиме радио; или изменяет режим повтора один / все.

7. Кнопка AMS : Нажмите и удерживайте для автопоиска и сохранения станций.

9. Кнопка Release : Нажмите для отсоединения панели.

10. Кнопка 4/RDN : Сохраняет текущую станцию в режиме радио; или устанавливает произвольное воспроизведение.

11. Кнопка 5/-10 : Сохраняет текущую станцию в режиме радио/удерживайте для воспроизведения предыдущих 10 песен.

12. Кнопка 6/+10 : Сохраняет текущую станцию в режиме радио/удерживайте для воспроизведения следующих 10 песен.

13. Кнопка >>I : Переходит к следующей песне/автоматический поиск следующей радиостанции.

14. Кнопка BAND : Нажмите для выбора диапазона радио.

15. Разъем AUX IN.

16. Кнопка CLK : Нажмите для отображения текущего времени, нажмите и удерживайте, чтобы установить время.

18. Кнопка VOL/SEL : Изменяет громкость звука; или переходит в многофункциональное меню для выбора.

19. Крышка панели.

20. Кнопка LOU : Вкл./выкл. громкость.

21. Кнопка EQ : Настройка эквалайзера.

Инструкция по установке

ВНИМАНИЕ: Не устанавливайте устройство в места, где оно будет загораживать Вам обзор или каким-либо другим образом нарушать меры безопасности при вождении транспортного средства.

Устройство предназначено для установки в транспортном средстве, оборудованном специальным разъёмом для автомагнитолы. В особых случаях могут понадобиться специальные инструменты для установки магнитолы в приборную панель. Для приобретения набора, необходимого для выполнения этой установки, обратитесь в специализированный магазин радиоэлектроники или автомобильного звука.

1. Во избежание короткого замыкания, убедитесь, что зажигание выключено и отсоедините отрицательную клемму (-) от аккумулятора транспортного средства непосредственно перед началом установки магнитолы.

2. Перед началом установки данного устройства выкрутите транспортные болты из его отверстий.

Стильный автопроигрыватель DEXP MXD-1204 с воспроизведением MP3, а также разъемом для USB носителей и слотом для карт памяти SD/MMC. Воспроизводит мощный и насыщенный звук благодаря 4 каналам по 45.

Стильный автопроигрыватель DEXP MXD-1204 с воспроизведением MP3, а также разъемом для USB носителей и слотом для карт памяти SD/MMC. Воспроизводит мощный и насыщенный звук благодаря 4 каналам по 45 Вт.

Модель

Цвет передней панели

Стандартный типоразмер

Автомагнитолы обычно относятся к одному из двух типоразмеров. Например, размеры корпуса магнитолы 1DIN составляют 178 мм по ширине и 50 мм по высоте, а у магнитолы размера 2DIN корпус просто вдвое выше – его высота равна 100 мм. Головные устройства типоразмера 2DIN обычно получают большие дисплеи с диагональю 7-8 дюймов.

Наличие ТВ-тюнера

ТВ-тюнер для авто – вид телевизионного приемника, предназначенный для приема телесигнала в различных форматах вещания с показом на мониторе автомагнитолы. Кроме того, большинство современных ТВ-тюнеров принимает FM-радио и может использоваться для захвата видео.

Бортовая сеть авто

Бортовая сеть автомобиля – сеть электропитания транспортного средства, которая объединяет источники и потребители электроэнергии. Обычно она имеет напряжение 12 или 24 В.

Общее количество каналов звука

Максимальная выходная мощность

Максимальная выходная мощность – это пиковая мощность, которую усилитель магнитолы может выдать в принципе. Общепринятой методики измерения максимальной мощности не существует, каждый производитель определяет её самостоятельно.

Наличие эквалайзера

С помощью эквалайзера автомагнитолы можно улучшить качество звука даже на автомобильных акустических системах невысокого качества. Функционал эквалайзера заключается в регулировке частоты звука на выходе автомобильных динамиков.

Читаемые носители (CD/DVD)

Воспроизведение музыки по Bluetooth

Читаемые форматы (USB/карта памяти)

Читаемые форматы (CD/DVD)

Bluetooth

Магнитолы с Bluetooth используются в качестве гарнитуры Hands Free, которая позволяет говорить по мобильному, не отпуская руль. Кроме того, автомагнитола с Bluetooth обеспечивает беспроводное воспроизведение музыки. Адаптер Bluetooth может быть как встроенным, так и внешним.

GPS-приемник

GPS-приемник для автомагнитолы предназначен для поиска радиоволн и поддержки навигационных систем с целью фиксации географических координат машины при прохождении маршрута. Устройства такого типа подразделяются на внешние и внутренние.

Оборудованная модулем Wi-Fi автомагнитола поддерживает синхронизацию с мобильным устройством для передачи музыкальных файлов, может выступать в качестве роутера при наличии USB-модема.

Навигационное ПО

Навигационное ПО, такое как Навител Навигатор, Семь Дорог, ПроГород, IGO, можно установить на автомагнитолу. Оно обеспечивает водителей подробными схемами дорог и дополнительными удобными функциями.

Разъемы на передней панели

Съемная панель

Съемная панель для автомобильного проигрывателя была придумана в расчете на то, что проходящего мимо авто злоумышленника не заинтересует разукомплектованное устройство. Такое решение широко применяется в компактных магнитолах типоразмера 1DIN.

Тип дисплея

Сенсорное управление

Цвет подсветки дисплея

Цвет подсветки кнопок

Аналоговые входы

Аналоговые выходы

Разъемы на тыльной стороне

Диапазоны радиочастот

В основном в автомагнитолах применяются радиоприемники, поддерживающий прием радиосигнала на длинных (ДВ, LW), средних (СВ, MW), коротких (КВ, SW) и ультракоротких (УКВ, VHF) волнах.

Поддержка RDS

Поддержка RDS представляет собой выгодное дополнение стандартных функций обычной магнитолы и помогает получать дополнительную информацию в режиме прослушивания радио. Благодаря ей на дисплее головного устройства отображаются как название вещающей радиостанции, так и дополнительные данные (название воспроизводимой песни, температура, частота вещания).

Телефонные звонки по Bluetooth (hands-free)

Систему Hands free (свободные руки) устанавливают практически на все машины которые выпускают на сегодняшний день. Она позволяет за счет головного устройства звонить, принимать звонки и разговаривать по телефону без помощи рук.

Работа с мобильными устройствами

Пульт ДУ в комплекте

Возможность управления с помощью руля

Во многих машинах есть штатно установленные органы управления магнитолой на руле. Кнопки эти работают по принципу резистивной клавиатуры, что позволяет передавать сигнал всего по двум проводам.

Поддержка камеры заднего вида

Автомагнитолы с камерой заднего вида дают возможность подключать автоматически видеозапись и выводить картинку на большой экран головного устройства. В первую очередь это относится к устройствам типоразмера 2DIN, снабженным большим дисплеем.

Комплектация

Установочная глубина

Глубина отсека, которая необходима для установки автопроигрывателя, называется установочной или посадочной глубиной. Перед покупкой автомобильной магнитолы нужно хотя бы примерно знать, какая глубина отсека доступна для установки.

и уходу за ним. Позаботьтесь о сохранности настоящего Руководства, используйте его в качестве справочного материала при дальнейшем использовании прибора.

Перед началом использования нового устройства внимательно прочтите данное руководство по эксплуатации.

ВНИМАНИЕ: Не устанавливайте устройство в места, где оно будет загораживать Вам обзор или каким-либо другим образом нарушать меры безопасности при вождении транспортного средства

Требования к колонкам

Подключайте колонки с сопротивлением нагрузки менее 4 Ом, чтобы избежать повреждения устройства.

1. Кнопка POWER : Нажмите, чтобы включить устройство. Кнопка MOD : Изменяет режим воспроизведения.

3. Кнопка MUT : Нажмите для выключения и включения звука.

4. Кнопка 1/>II : Сохраняет текущую станцию в режиме радио; в режиме проигрывания MP3 – начинает и приостанавливает воспроизведение.

5. Кнопка 2/INT : Сохраняет текущую станцию в режиме радио; или добавляет песни в список воспроизведения.

6. Кнопка 3/RPT : Сохраняет текущую станцию в режиме радио; или изменяет режим повтора один / все.

7. Кнопка AMS : Нажмите и удерживайте для автопоиска и сохранения станций.

9. Кнопка Release : Нажмите для отсоединения панели.

10. Кнопка 4/RDN : Сохраняет текущую станцию в режиме радио; или устанавливает произвольное воспроизведение.

11. Кнопка 5/-10 : Сохраняет текущую станцию в режиме радио/удерживайте для воспроизведения предыдущих 10 песен.

12. Кнопка 6/+10 : Сохраняет текущую станцию в режиме радио/удерживайте для воспроизведения следующих 10 песен.

13. Кнопка >>I : Переходит к следующей песне/автоматический поиск следующей радиостанции.

14. Кнопка BAND : Нажмите для выбора диапазона радио.

15. Разъем AUX IN.

16. Кнопка CLK : Нажмите для отображения текущего времени, нажмите и удерживайте, чтобы установить время.

18. Кнопка VOL/SEL : Изменяет громкость звука; или переходит в многофункциональное меню для выбора.

19. Крышка панели.

20. Кнопка LOU : Вкл./выкл. громкость.

21. Кнопка EQ : Настройка эквалайзера.

Инструкция по установке

ВНИМАНИЕ: Не устанавливайте устройство в места, где оно будет загораживать Вам обзор или каким-либо другим образом нарушать меры безопасности при вождении транспортного средства.

Устройство предназначено для установки в транспортном средстве, оборудованном специальным разъёмом для автомагнитолы. В особых случаях могут понадобиться специальные инструменты для установки магнитолы в приборную панель. Для приобретения набора, необходимого для выполнения этой установки, обратитесь в специализированный магазин радиоэлектроники или автомобильного звука.

1. Во избежание короткого замыкания, убедитесь, что зажигание выключено и отсоедините отрицательную клемму (-) от аккумулятора транспортного средства непосредственно перед началом установки магнитолы.

2. Перед началом установки данного устройства выкрутите транспортные болты из его отверстий.

Что такое iso

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

• Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
• Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

Распиновка ISO-разъема магнитолы

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Двойной ИСО разъем

Штатные аудиосистемы некоторых автомобилей подключаются двойным штекером. Распиновка разъемов для них стандартная. Половинки контактов соединяются между собой прочной пластиковой перемычкой, фиксируются специальным зажимом. Для корректного монтажа используется направляющий паз, который исключает установку штекера в неправильном положении.

Черный присоединяет к магнитоле источник тока, коричневый – для акустики .

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

Схема распиновки iso разъемов к магнитолам pioneer

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

При подключении магнитолы используются стандартные схемы.

nissan

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

Стандартная европейская разводка выводов.

alpine

Alpine TDE-7823W: 1 – BAT+,

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

Видео разбор распиновки автомагнитолы

Стильный автопроигрыватель DEXP MXD-1204 с воспроизведением MP3, а также разъемом для USB носителей и слотом для карт памяти SD/MMC. Воспроизводит мощный и насыщенный звук благодаря 4 каналам по 45.

Стильный автопроигрыватель DEXP MXD-1204 с воспроизведением MP3, а также разъемом для USB носителей и слотом для карт памяти SD/MMC. Воспроизводит мощный и насыщенный звук благодаря 4 каналам по 45 Вт.

Модель

Цвет передней панели

Стандартный типоразмер

Автомагнитолы обычно относятся к одному из двух типоразмеров. Например, размеры корпуса магнитолы 1DIN составляют 178 мм по ширине и 50 мм по высоте, а у магнитолы размера 2DIN корпус просто вдвое выше – его высота равна 100 мм. Головные устройства типоразмера 2DIN обычно получают большие дисплеи с диагональю 7-8 дюймов.

Наличие ТВ-тюнера

ТВ-тюнер для авто – вид телевизионного приемника, предназначенный для приема телесигнала в различных форматах вещания с показом на мониторе автомагнитолы. Кроме того, большинство современных ТВ-тюнеров принимает FM-радио и может использоваться для захвата видео.

Бортовая сеть авто

Бортовая сеть автомобиля – сеть электропитания транспортного средства, которая объединяет источники и потребители электроэнергии. Обычно она имеет напряжение 12 или 24 В.

Общее количество каналов звука

Максимальная выходная мощность

Максимальная выходная мощность – это пиковая мощность, которую усилитель магнитолы может выдать в принципе. Общепринятой методики измерения максимальной мощности не существует, каждый производитель определяет её самостоятельно.

Наличие эквалайзера

С помощью эквалайзера автомагнитолы можно улучшить качество звука даже на автомобильных акустических системах невысокого качества. Функционал эквалайзера заключается в регулировке частоты звука на выходе автомобильных динамиков.

Читаемые носители (CD/DVD)

Воспроизведение музыки по Bluetooth

Читаемые форматы (USB/карта памяти)

Читаемые форматы (CD/DVD)

Bluetooth

Магнитолы с Bluetooth используются в качестве гарнитуры Hands Free, которая позволяет говорить по мобильному, не отпуская руль. Кроме того, автомагнитола с Bluetooth обеспечивает беспроводное воспроизведение музыки. Адаптер Bluetooth может быть как встроенным, так и внешним.

GPS-приемник

GPS-приемник для автомагнитолы предназначен для поиска радиоволн и поддержки навигационных систем с целью фиксации географических координат машины при прохождении маршрута. Устройства такого типа подразделяются на внешние и внутренние.

Оборудованная модулем Wi-Fi автомагнитола поддерживает синхронизацию с мобильным устройством для передачи музыкальных файлов, может выступать в качестве роутера при наличии USB-модема.

Навигационное ПО

Навигационное ПО, такое как Навител Навигатор, Семь Дорог, ПроГород, IGO, можно установить на автомагнитолу. Оно обеспечивает водителей подробными схемами дорог и дополнительными удобными функциями.

Разъемы на передней панели

Съемная панель

Съемная панель для автомобильного проигрывателя была придумана в расчете на то, что проходящего мимо авто злоумышленника не заинтересует разукомплектованное устройство. Такое решение широко применяется в компактных магнитолах типоразмера 1DIN.

Тип дисплея

Сенсорное управление

Цвет подсветки дисплея

Цвет подсветки кнопок

Аналоговые входы

Аналоговые выходы

Разъемы на тыльной стороне

Диапазоны радиочастот

В основном в автомагнитолах применяются радиоприемники, поддерживающий прием радиосигнала на длинных (ДВ, LW), средних (СВ, MW), коротких (КВ, SW) и ультракоротких (УКВ, VHF) волнах.

Поддержка RDS

Поддержка RDS представляет собой выгодное дополнение стандартных функций обычной магнитолы и помогает получать дополнительную информацию в режиме прослушивания радио. Благодаря ей на дисплее головного устройства отображаются как название вещающей радиостанции, так и дополнительные данные (название воспроизводимой песни, температура, частота вещания).

Телефонные звонки по Bluetooth (hands-free)

Систему Hands free (свободные руки) устанавливают практически на все машины которые выпускают на сегодняшний день. Она позволяет за счет головного устройства звонить, принимать звонки и разговаривать по телефону без помощи рук.

Работа с мобильными устройствами

Пульт ДУ в комплекте

Возможность управления с помощью руля

Во многих машинах есть штатно установленные органы управления магнитолой на руле. Кнопки эти работают по принципу резистивной клавиатуры, что позволяет передавать сигнал всего по двум проводам.

Поддержка камеры заднего вида

Автомагнитолы с камерой заднего вида дают возможность подключать автоматически видеозапись и выводить картинку на большой экран головного устройства. В первую очередь это относится к устройствам типоразмера 2DIN, снабженным большим дисплеем.

Комплектация

Установочная глубина

Глубина отсека, которая необходима для установки автопроигрывателя, называется установочной или посадочной глубиной. Перед покупкой автомобильной магнитолы нужно хотя бы примерно знать, какая глубина отсека доступна для установки.
