Установил я сигнализацию простеньку, без автозапуска и обратной связи, и захотел поделится как она устанавливается на Mitsubishi Galant E30-х кузовов, 6 поколения дабы ускорить людям процесс поиска, куда врезатся. Все довольно просто. Вот видео о том, что нужно сделать перед установкой с канала adekWatt:

Для начала берем питание на блок как вашей душе угодно, я сделал напрямую от клемм акб. Начнем с поворотников, чтобы не тянуть провода со всех поворотников, достаточно просто подключится к аварийке. С блока идут 2 коричневых провода как рассказано в видео на правую и левую сторону поворотников, просто снимаете рамку приборов печки, аварийки и т.д. и скидывайте коннектор с аварийки и врезаетесь как показано на фото (слева кажется, что подключен черный, но нет, фоточка вышла такая), блок я решил положить под торпеду магнитолы.
Далее идет ЦЗ, реле цз находится под рулем, нужно снять нижнюю часть, и за бардачком водителя будет блок релюшек. На фото обозначено реле ЦЗ, провода идущие на него нам и нужны. Черный врезаем в коричнево-белый, а белый в коричнево-синий. Перед изоляцией проверьте работу всей системы.
Сирена подключается элементарно, массу сирены крутим к кузову, а плюс подключаем к розовому проводу, который мы должны заранее провести к через салон в нужное место (обычно всегда под капотом). И еще момент, концевики желательно всегда подключать, если блок будет думать, что они открыты (провод концевика не подключен к массе или минусу) то защита не будет работать, и она будет орать каждые 30 секунд. Если же нет концевиков, то скручиваем провод с минусом или массой на кузове, она не будет закрыватся автоматически. Кстати о зажигании, белый провод АСС подключаем к ключу зажигания, распиновочка тоже есть на фото (кстати, многие схемки и фотки не мои, так что не ругайтесь). Просто ложимся уютно возле педаль, нагреваем провод асс зажигалкой, но акуратно не сплавив ничего лишнего и скручиваем к проводу (желательно пайкой, но не у всех есть гараж, где можно это всё и сделать)
О концевиках, эти два концевика связаны вместе, так что мы просто снимаем с водительской стороны крышку и врезаем туда провод для концевика, на зелено-красныц провод и проверяем как машина себя ведет.
Если всё сделали правильно, то шансов на ее кражу будет чуток меньше. Так же мы можем поступить с концевиком капота, порекомендую взять концевик на капот, ведь вскрыть его могут и по тихому, тогда будет печалька. Если что-то еще забыл, то пишите в комментарии. Остаётся только всё грамотно провести и заизалировать. Со светодиодом и датчиком думаю объяснять не стоит, светодиод на лобовое, датчик клеим на двухсторонний к металлу кузова, лучше возле педалей.

Схема подключения сигнализации ВАЗ 2107

Скачать

Схема подключения сигнализации g686

Скачать

Схема подключения сигнализации g686

Скачать

Схема сигнализации старлайн а61

Скачать

Car Alarm System схема подключения

Скачать

Fortress сигнализация схема подключения

Скачать

Схема подключения китайской сигнализации

Скачать

Сигнализация Fortress Type 1 схема подключения

Скачать

Схема подключения сигнализации JVS k46

Скачать

Схема подключения автосигнализации car Alarm System

Скачать

Распиновка китайской сигнализации

Скачать

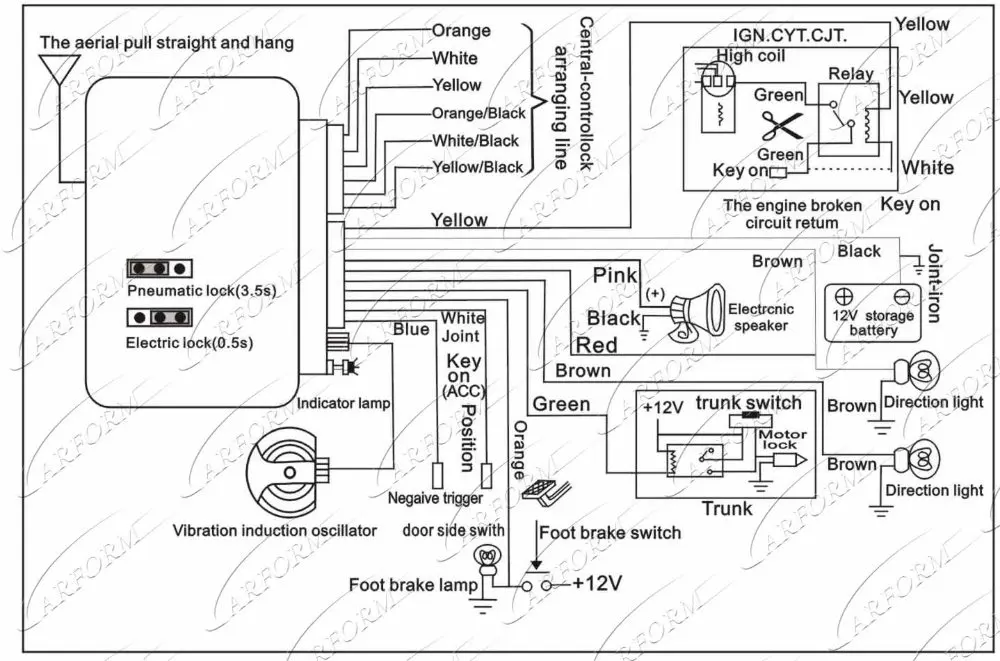

Схема подключения сигнализации JVC

Скачать

Сигнализация JVC C 923

Скачать

Схема подключения сигнализации JVC cd021

Скачать

Схема сигнализации Sky m15

Скачать

Схема подключения автосигнализации car Alarm System

Схема подключения модуля автозапуска старлайн

Скачать

Схема подключения сигнализации Alarm

Скачать

Схема подключения сигнализации g686

Скачать

Схема подключения китайской сигнализации

Скачать

Сигнализация Guard e282

Скачать

Автосигнализация JVC схема подключения

Скачать

Схема сигнализации car Alarm System

Скачать

Скачать

Схема подключения автосигнализации car Alarm System

Скачать

Схема подключения автомобильной сигнализации Alarm System

Скачать

Схема сигнализации Cenmax st5

Скачать

Схема соединения сигнализации JVC

Скачать

Схема подключения сигнализации блейзер

Скачать

Схема сигнализации Ценмакс st7

Скачать

Схема подключения автомобильной сигнализации

Скачать

JVC y46 сигнализация схема

Скачать

Схема подключения

Скачать

Схема подключения сигнализации JVC cd021

Скачать

Схема китайской автосигнализации

Скачать

Схема подключения китайской автосигнализации

Скачать

Doberman ly-958 v2

Скачать

Схема подключения китайской сигнализации

Скачать

Схема подключения сигнализации Maxony MX-3

Скачать

Автосигнализация giordon g 686 схема подключения

Скачать

G 686 giordon схема подключения

Скачать

Сигнализация car Alarm System схема подключение

Скачать

JVC y46 сигнализация схема

Скачать

Схема сигнализации car Alarm System

Скачать

Схема подключения сигнализации JVC на русском

Здравствуйте! Меня зовут Евгений Дубровский, и я являюсь автоэкспертом и специалистом по автомобилям. Сегодня я хотел бы поделиться с вами информацией о схеме подключения сигнализации JVC на русском языке. Вам помощь в этом вопросе очень важна, и я рад вам помочь.

Модель сигнализации JVC

Прежде чем перейти к схеме подключения, давайте рассмотрим модель сигнализации JVC. Одной из популярных моделей является JVC KD-R881BT. Она отличается высоким качеством звука и удобными функциями. Важно отметить, что схема подключения может немного отличаться в зависимости от модели сигнализации, поэтому всегда проверяйте инструкцию к вашей модели.

Схема подключения сигнализации JVC

Вот схема подключения сигнализации JVC KD-R881BT:

Схема подключения сигнализации JVC KD-R881BT

Номер контакта	Описание	Подключение
1	Постоянный плюс (+12V)	Подключить к аккумулятору автомобиля
2	Земля (Ground)	Подключить к каркасу автомобиля или металлической части
3	Сигнал блокировки дверей	Подключить к проводу блокировки дверей автомобиля
4	Сигнал разблокировки дверей	Подключить к проводу разблокировки дверей автомобиля
5	Сигнал открытия багажника	Подключить к проводу открывания багажника автомобиля
6	Сигнал закрытия багажника	Подключить к проводу закрывания багажника автомобиля
7	Сигнал аварийной сигнализации	Подключить к проводу аварийной сигнализации автомобиля
8	Сигнал активации пуска двигателя	Подключить к проводу активации пуска двигателя

Рекомендации по установке

Перед установкой сигнализации JVC рекомендуется ознакомиться с инструкцией пользователя, поставляемой вместе с продуктом. Если вам необходима помощь, вы всегда можете обратиться к профессиональному автосервису или специалисту по установке автомобильных сигнализаций.

Установка сигнализации JVC может требовать дополнительных компонентов, таких как блок управления, реле и прочие кабельные соединения. Важно следовать инструкции и правильно подключить каждый компонент, чтобы гарантировать правильную работу системы.

Заключение

Схема подключения сигнализации JVC на русском языке представлена выше. Важно следовать данной схеме и инструкции пользователя при установке сигнализации JVC. Если у вас возникли дополнительные вопросы, всегда обращайтесь за помощью к профессионалам.

Надеюсь, данная информация была полезная для вас. Если у вас есть дополнительные вопросы, не стесняйтесь задавать.

Продолжение по китайским сигнализациям. В интернете нормальной информации не встречал.
Большинство как говорится глюков сигнализаций является простыми дополнительными функциями, которые по не знанию можно случайно активировать.
Не во всех инструкциях есть информация по программированию.
Попалась как раз такая с порядком программирования. На коробке было написано «TOMAHAWK X5», но это такая же сигналка как я рассматривал выше (JVC, PIONEER). К томагавку она как мне кажется, ни каким боком на относится.
Программироваться система будет только при условии что все необходимые соединения при установке были выполнены. К ним относится — на замок зажигания к положению АСС, к педали тормоза, концевики дверей работают.

Пункты по программированию это №7, 15, 18.

Вот сама инструкция. Попробую перевести полностью, чтобы вопросов не было.

1. Постановка на охрану.
А. Нажать один раз на «закр. замок» на трансмиттере (пульт :D), сирена пикнет один раз, огни моргнут один раз, закроется центр замок. Спустя 3 секунды система встанет на охрану, светодиод начнёт мигать.
В. Во время срабатывания сигнализации, нажать один раз на «закр. замок», для остановки сработавшей системы, но оставив её под охраной.

2. Снятие с охраны.
А. Нажать один раз на «откр. замок» на трансмиттере, сирена пикнет дважды ( если не стояла тихая охрана пщать не будет), огни моргнут дважды, откроется центр замок, система снимется с охраны. Спустя 3 секунды система встанет на охрану, светодиод начнёт мигать.
В. Во время срабатывания сигнализации, нажать один раз на «откр. замок», для остановки сработавшей системы, снятия авто с охраны, и открытии центр замка.

3. Тихая охрана.
Нажать кнопку «динамик зачёркнут» на пульте, сирена пищать не будет, огни моргнут один раз, закроется центр замок. Спустя 3 секунды система встанет на тихую охрану, светодиод начнёт мигать.

4. Поиск автомобиля.
А. При охране или без неё нажать один раз на «колоколчик» на трансмиттере, сирена будет пищать 30 секунд, огни будут моргать 30 секунд, для поиска машины.
В. Во время движения, нажать один раз на «колоколчик», сирена будет пищать непрерывно 30 секунд, огни будут моргать 30 секунд.

5. Дистанционное открытие багажника. Необходимы дополнительные работы
А. Нажать на «откр. замок» на трансмиттере и удерживайте в течении 3 секунд, багажник откроется, и если машина находилась под охраной откроется центр замок и система снимется с охраны.
В. Нажать на кнопку «откр. багажника» на трансмиттере, багажник откроется, и если машина находилась под охраной центр замок останется закрытым но система снимется с охраны на некоторое время.
Для открытия багажника ОБЯЗАТЕЛЬНО ставить реле.

6. Охранная зона триггеров (концевиков дверей, багажника, капота).
В момент постановки на охрану, если к примеру неплотно закрыта дверь, сирена издаст 5 длинных сигналов, огни моргнут 5 раз. Включится блокировка двигателя.
Если триггер сработает по истечению 3 секунд после постановки в охрану (открыть дверь), Сирена начнёт продолжительно пищать, огни моргать. Спустя 30 секунд произойдёт автоматическая перепостановка на охрану.

7. Автоматическое закрытие центрального замка. (Функция является настраиваемой)</b>
А. При движении нажать «откр. замок» или «закр. замок» центр замок будет открываться и закрываться, но охран включаться не будет.
В. При закрытых дверях и включенном положении АСС в течении 15 секунд, нажать на педаль тормоза, центр замок закроется.
С. После выключения положения АСС центр замок откроется.

Включение и отключение автоматического закрытия центр замка.
При выключенной охране, открытой двери, моргают огни, включить положение АСС, нажать на педаль тормоза,
и нажать и удерживать кнопку «закр. замок» в течении 3 секунд. Сирена пикнет 2 раза — функция автоматического закрытия дверей активирована.
Для отключения функции повторить операцию. Сирена пикнет 1 раз — функция автоматического закрытия дверей отключена.

8. Парковочные огни.
При снятой охране, для безопасности при открытии дверей, в течении 30 секунд моргают огни.

9. Функция Anti- hijack.
При движении нажать кнопку «динамик зачёркнут», огни начнут моргать. Нажать на кнопку «закр. замок» огни перестанут моргать, через 15 секунд сирена начнёт пищать, огни моргать. Система автоматически войдёт в режим Anti- hijack, двигатель будет заблокирован. Для отключения нажать на кнопку «откр. замок».

10. Память положения триггеров.
При включенной охране, вся информация о изменении триггеров записывается в память. Пока владелец не проверит авто.
А. При снятии с охраны если срабатывал датчик удара сирена издаст 3 сигнала;
В. При снятии с охраны если срабатывал триггер двери сирена издаст 4 сигнала;
С. При снятии с охраны если включалось зажигание сирена издаст 5 сигналов.

11. Авто перепостановка.
Если после снятия охраны не открывалась дверь и не включалось АСС то спустя 30 секунд она автоматически снова ставится на охрану.

Начинает вызывать неудобства когда перестают работать концевики дверей. Садишся в машину а она закрывается.

12. Аварийное отключение.
При включенной охране, если брелок не исправен, дверь можно открыть ключом, включить положение АСС и выключить за 10 секунд, с момента открывания двери. Охрана будет снята.

13. LED индикатор.
А. При включенной охране светодиод моргает;
В. При выключенной охране светодиод потушен.

14. Отключение датчика удара.
В режиме охраны нажать кнопки «откр. замок» и «закр. замок» одновременно, огни моргнут 3 раза, Датчик удара будет исключён из работы. После снятия с охраны и при следующей её постановке он включится в работу автоматически.

15. Функция автоматической охраны.
А. После остановки и выключения положения АСС и последующим открытием и закрытием двери, через 10 секунд система издаст 3 сигнала предупреждая о поставке авто под охрану. Через одну минуту система автоматически войдёт в режим тихой охраны, но двери не заблокирует.
В. При снятой охране открыть дверь, огни начнут моргать, включить положение АСС, нажать и держать педаль тормоза,
и нажать и удерживать на брелке кнопку «динамик зачёркнут» в течении 3 секунд. (В инструкции пустое место странно! Сам долго думал как отключить на машине). Сирена пикнет 2 раза — функция включена. Для отключения повторить операцию. Сирена пикнет 1 раза — функция отключена.

16. Память при отключении питания.
В любом состоянии при отключении питания, система запоминает текущее состояние.
Например если снять клемму с АКБ при включенной охране, то после соединения клеммы сигнализация так же останется в режиме охраны.

17. Напоминание о незакрытых дверях.
Если при постановке на охрану не закрыта дверь. сирена пикнет 3 раза.

18. Обучение брелков.
При снятой охране открыть дверь, включить АСС 5 раз и оставить во включенном состоянии, сирена пикнет 1 раз, огни моргнут, говоря о том что система перешла в режим обучения брелков:
А. Нажать любую кнопку на брелке, сирена издаст один звук. Повторить операцию для других брелков.
Максимальное количество брелков 4. При записи пятого брелке система удалит все предыдущие и он станет первым. После записи брелков выключить положение АСС.
При обучении новых брелков, информация о старых брелках стирается.

Ещё пара функций которые можно переключать. Переключаются путём установки перемычек «джамперов».
Находятся внутри корпуса, на плате сигналки. А могут быть и сбоку на корпусе.

Немного описания:
CZ1 — Длительность импульса на контактах центрального замка. ( электрические привода / пневматический ЦЗ). Не всегда если у вас воздушный цз нужно ставить перемычку. Всё зависит от того как это будет устанавливаться.
CZ2 — Моргание поворотов при открытии двери. (Моргать / не моргать).
CZ3 — Функция Anti- hijack (включать / не включать). Что такое не знаю, не проверял.
CZ4 — Авто постановка на охрану. (Выключена / включена).

Информация ни откуда не скопирована, а напечатана собственноручно, так что при копировании ссылка сюда обязательна.

Дополню немного.
В комментариях говорилось что могут быть немного другое расположение перемычек программирования. Так что если с Вашей сигналкой есть инструкция, загляните и в неё. И если есть что-нибудь интересное по теме пишите в комментариях, может кому пригодится. Спасибо за информацию!

Из комментариев:
Kodix
На одной и той же модели сигналки логика джемперов может отличаться. Сигналка JVC CD021 на плате. В инструкции отличается положение пары перемычек

Изменены положения джамперов Автопостановки и Anti- hijack.

Если есть что-нибудь интересное по этой теме пишите в комментариях, может кому пригодится.
Спасибо за информацию!

Ivan171992 › Блог › Китайские сигнализации. Программирование.

Продолжение по китайским сигнализациям. В интернете нормальной информации не встречал. Большинство как говорится глюков сигнализаций является простыми дополнительными функциями, которые по не знанию можно случайно активировать. Не во всех инструкциях есть информация по программированию. Попалась как раз такая с порядком программирования. На коробке было написано «TOMAHAWK X5», но это такая же сигналка как я рассматривал выше (JVC, PIONEER). К томагавку она как мне кажется, ни каким боком на относится. Программироваться система будет только при условии что все необходимые соединения при установке были выполнены. К ним относится — на замок зажигания к положению АСС, к педали тормоза, концевики дверей работают.
Пункты по программированию это №7, 15, 18.

Вот сама инструкция. Попробую перевести полностью, чтобы вопросов не было.

1. Постановка на охрану.

А. Нажать один раз на «закр. замок» на трансмиттере (пульт :D), сирена пикнет один раз, огни моргнут один раз, закроется центр замок. Спустя 3 секунды система встанет на охрану, светодиод начнёт мигать. В. Во время срабатывания сигнализации, нажать один раз на «закр. замок», для остановки сработавшей системы, но оставив её под охраной.

2. Снятие с охраны.

А. Нажать один раз на «откр. замок» на трансмиттере, сирена пикнет дважды ( если не стояла тихая охрана пщать не будет), огни моргнут дважды, откроется центр замок, система снимется с охраны. Спустя 3 секунды система встанет на охрану, светодиод начнёт мигать. В. Во время срабатывания сигнализации, нажать один раз на «откр. замок», для остановки сработавшей системы, снятия авто с охраны, и открытии центр замка.

3. Тихая охрана.

Нажать кнопку «динамик зачёркнут» на пульте, сирена пищать не будет, огни моргнут один раз, закроется центр замок. Спустя 3 секунды система встанет на тихую охрану, светодиод начнёт мигать.

4. Поиск автомобиля.

А. При охране или без неё нажать один раз на «колоколчик» на трансмиттере, сирена будет пищать 30 секунд, огни будут моргать 30 секунд, для поиска машины. В. Во время движения, нажать один раз на «колоколчик», сирена будет пищать непрерывно 30 секунд, огни будут моргать 30 секунд.

6. Охранная зона триггеров (концевиков дверей, багажника, капота).

В момент постановки на охрану, если к примеру неплотно закрыта дверь, сирена издаст 5 длинных сигналов, огни моргнут 5 раз. Включится блокировка двигателя. Если триггер сработает по истечению 3 секунд после постановки в охрану (открыть дверь), Сирена начнёт продолжительно пищать, огни моргать. Спустя 30 секунд произойдёт автоматическая перепостановка на охрану.

7. Автоматическое закрытие центрального замка. (

Функция является настраиваемой) А. При движении нажать «откр. замок» или «закр. замок» центр замок будет открываться и закрываться, но охран включаться не будет. В. При закрытых дверях и включенном положении АСС в течении 15 секунд, нажать на педаль тормоза, центр замок закроется. С. После выключения положения АСС центр замок откроется.

Включение и отключение автоматического закрытия центр замка.
При выключенной охране, открытой двери, моргают огни, включить положение АСС, нажать на педаль тормоза, и нажать и удерживать кнопку «закр. замок» в течении 3 секунд. Сирена пикнет 2 раза — функция автоматического закрытия дверей активирована. Для отключения функции повторить операцию. Сирена пикнет 1 раз — функция автоматического закрытия дверей отключена.
8. Парковочные огни.

При снятой охране, для безопасности при открытии дверей, в течении 30 секунд моргают огни.

9. Функция Anti- hijack.

При движении нажать кнопку «динамик зачёркнут», огни начнут моргать. Нажать на кнопку «закр. замок» огни перестанут моргать, через 15 секунд сирена начнёт пищать, огни моргать. Система автоматически войдёт в режим Anti- hijack, двигатель будет заблокирован. Для отключения нажать на кнопку «откр. замок».

10. Память положения триггеров.

При включенной охране, вся информация о изменении триггеров записывается в память. Пока владелец не проверит авто. А. При снятии с охраны если срабатывал датчик удара сирена издаст 3 сигнала; В. При снятии с охраны если срабатывал триггер двери сирена издаст 4 сигнала; С. При снятии с охраны если включалось зажигание сирена издаст 5 сигналов.

11. Авто перепостановка.

Если после снятия охраны не открывалась дверь и не включалось АСС то спустя 30 секунд она автоматически снова ставится на охрану.

Начинает вызывать неудобства когда перестают работать концевики дверей. Садишся в машину а она закрывается.

12. Аварийное отключение.

При включенной охране, если брелок не исправен, дверь можно открыть ключом, включить положение АСС и выключить за 10 секунд, с момента открывания двери. Охрана будет снята.

13. LED индикатор.

А. При включенной охране светодиод моргает; В. При выключенной охране светодиод потушен.

14. Отключение датчика удара.

В режиме охраны нажать кнопки «откр. замок» и «закр. замок» одновременно, огни моргнут 3 раза, Датчик удара будет исключён из работы. После снятия с охраны и при следующей её постановке он включится в работу автоматически.

15. Функция автоматической охраны.

А. После остановки и выключения положения АСС и последующим открытием и закрытием двери, через 10 секунд система издаст 3 сигнала предупреждая о поставке авто под охрану. Через одну минуту система автоматически войдёт в режим тихой охраны,
но двери не заблокирует
. В. При снятой охране открыть дверь, огни начнут моргать, включить положение АСС, нажать и держать педаль тормоза, и нажать и удерживать на брелке кнопку «динамик зачёркнут» в течении 3 секунд.
(В инструкции пустое место странно! Сам долго думал как отключить на машине)
. Сирена пикнет 2 раза — функция включена. Для отключения повторить операцию. Сирена пикнет 1 раза — функция отключена.

16. Память при отключении питания.

В любом состоянии при отключении питания, система запоминает текущее состояние.
Например если снять клемму с АКБ при включенной охране, то после соединения клеммы сигнализация так же останется в режиме охраны.
17. Напоминание о незакрытых дверях.

Если при постановке на охрану не закрыта дверь. сирена пикнет 3 раза.

18. Обучение брелков.

При снятой охране открыть дверь, включить АСС 5 раз и оставить во включенном состоянии, сирена пикнет 1 раз, огни моргнут, говоря о том что система перешла в режим обучения брелков: А. Нажать любую кнопку на брелке, сирена издаст один звук. Повторить операцию для других брелков. Максимальное количество брелков 4. При записи пятого брелке система удалит все предыдущие и он станет первым. После записи брелков выключить положение АСС. При обучении новых брелков, информация о старых брелках стирается.

Источник

Особенности установки автомобильной сигнализации своими руками

Каждый автовладелец стремится защитить машину от взлома. Самыми популярными устройствами защиты являются автомобильные сигнализации. Многие осуществляют самостоятельную установку противоугонного оборудования, но при этом важно знать, из каких основных блоков состоит сигнализация, как правильно выполнить её установку и подключение с учётом возможных нюансов авто.

Устройство и принцип работы автосигнализации

Как и ряд другого электронного оснащения, автомобильная сигнализация состоит из следующих блоков:

Рассмотрим назначение каждого из блоков детальнее. Входными устройствами, как правило, являются входные датчики и пульт ДУ (дистанционного управления). Пульт ДУ представляет собой брелок. Если рассмотреть штатную сигнализацию, то он выполнен совместно с ключом зажигания. В основном к автомобилю прилагается два брелока, один из которых является основным, второй запасным. Брелок предназначен для постановки и снятия сигнализации с охраны. Кроме этого, возможен контроль состояния автомобиля. В зависимости от конструкции устройства при помощи брелока можно осуществить дистанционно запуск не только двигателя, но и управления электрооборудованием, выполнить поиск машины на автомобильной стоянке.

Любая автомобильная сигнализация состоит из блока управления, блока входных устройств и блока исполнительных устройств

Брелок и сигнализация между собой связываются посредством радиоканала. Важным моментом является защита информации от возможного перехвата, т.е. происходит её кодирование. Оно может быть статическим либо динамическим. На сегодняшний день статическое кодирование не используют. Динамический способ кодирования информации характеризуется высокой степенью защиты от перехвата.

Назначение входных датчиков — выполнять охранные функции автосигнализации. Когда автомобиль поставлен на охрану, с их помощью происходит фиксация ряда физических параметров, которые преобразуются в электрические сигналы. К основным датчикам в противоугонном оборудовании относятся:

В зависимости от конструктивных особенностей устройства этот перечень может быть дополнен и другими датчиками:

Каков принцип работы основных датчиков? Начнём обзор с датчика удара. С помощью этого элемента механические колебания преобразуются в электрический сигнал. Конструкция состоит из пьезопластины, которая в результате удара начинает колебаться. В момент, когда происходит превышение определённой величины колебаний, происходит срабатывание светового и звукового сигналов. Однако такой датчик не лишён недостатков, которые сводятся к ложным срабатываниям. Из-за описанной проблемы в оснащении штатной сигнализации такие датчики отсутствуют. Проблема решается путём регулировки высокочувствительных элементов.

С помощью датчика удара (шок сенсора) механические колебания преобразуются в электрический сигнал

Охрана кузовной части автомобиля обеспечивается контактными датчиками:

Назначение датчика наклона — срабатывать в момент наклона автомобиля, что происходит обычно при погрузке машины на эвакуатор либо при попытке поддомкратить её. Этот элемент является датчиком ускорения. Благодаря его настройке исключается реагирование на положение кузова в естественных условиях, например, при сильном ветре, понижении давления в шинах либо просадке грунта. Что касается датчика объёма, то с его помощью осуществляется фиксация любых движений в салоне автомобиля. Такие элементы представляют собой сенсорные устройства. К наиболее популярным датчикам относятся микроволновый и ультразвуковой.

Микроволновый датчик предназначен для работы с радиоволнами в сантиметровом диапазоне. Этот тип является двухзонным. Помимо того, что он обнаруживает перемещение внутри салона, с его помощью происходит фиксация перемещений в непосредственной близости. Ультразвуковой датчик состоит из излучателя и приёмного устройства. Когда двери и окна автомобиля закрыты, то происходит отражение ультразвуковых волн от поверхности салона. При этом создаётся постоянный волновой сигнал, анализируемый приёмником. В момент проникновения в автомобиль происходит изменение характера волн, в результате чего срабатывает охранное устройство.

Немаловажную роль играет электронный блок управления, с помощью которого обрабатываются входные сигналы от перечисленных выше датчиков, а также от брелока. После поступления сигналов происходит формирование управляющего сигнала на исполнительные устройства. Конструктивные особенности штатной сигнализации таковы, что блок управления не устанавливается. Поэтому задействуются мощности блоков иных систем, например, ЦЗ (центрального замка).

Блок управления сигнализации обрабатывает поступающие сигналы от брелока и различных датчиков

К исполнительным устройствам противоугонного оборудования относятся сирена и световая индикация. Есть конструкции рассматриваемых систем с иммобилайзером. В таких устройствах помимо перечисленных добавляется ещё реле блокировки. Взаимодействие охранной системы с иными устройствами происходит посредством системы освещения, ЦЗ, системы запуска, электростеклоподъемников.

В автосигнализациях могут устанавливаться сирены как пассивные, так и активные. В оснащении активной сигнализации присутствует встроенный аккумулятор, который обеспечивает бесперебойную работу устройства при отключении питания автомобиля. Есть и современные сигнализации, оснащённые специальным модулем, который обеспечивает управление, а также контроль состояния посредством сотового канала связи. Обо всём перечисленном необходимо знать, чтобы правильно выбрать противоугонное оборудование и самостоятельно его установить.

Разновидности блоков управления ЦЗ

Центральный замок обычно располагается под капотом или в дверях зависимо от модели машины, к его разъёму подключён шлейф, откуда ведут управляющие проводки, в т. ч. питание, масса, два сигнальных провода.

В некоторых автомобилях используется один контакт. Управляющий провод в тогда работает по другому принципу: при отсутствии подключения нет проявления функционирования, подключается к массе – замки закрываются, подаётся напряжение 12В – открываются. Такие замки называют пневматическими. Возможен и другой вариант, когда управляющий провод подключён к массе через сопротивление, не напрямую, тогда ЦЗ определяет тип сигнала по номиналу резистора. Зависимо от типа и принципа работы запирающего устройства установка сигналки к нему будет выполняться разными способами. Управление производится постоянной или переменной полярностью. Так, перед началом работ по монтажу охранной системы необходим поиск сигнальных электроцепей.

Разновидности управляющих модулей ЦЗ:

1. С минусовой полярностью. Замки запираются при замыкании одного из контактов на массу, их открытие происходит путём замыкания на заземление второго провода.
2. С плюсовой полярностью. Принцип аналогичен предыдущему, но здесь на каждый проводок осуществляется подача +12 вольт.
3. С переменной полярностью. Один из сигнальных контактов необходимо замкнуть на заземление, на другой подать +12 вольт, тогда замки открываются, при смене полярности – закрываются. Когда напряжение давать на каждый контакт по отдельности, это никак не отражается на работе устройств.

До начала процедуры важно выяснить, какой тип управления применяется. При варианте с минусовой полярностью провода проверяются поочерёдно путём подключения к массе, в случае с плюсовой полярностью подключают к плюсу

Так выполняется поиск обоих сигнальных контактов. Вариант с переменной полярностью предполагает проверку исключительно в процессе закрывания или открывания замков, с целью поиска необходимых проводов выполняются следующие действия:

1. Пробник подключается к массе. При закрытии запирающих устройств диод на одном из контактов светится, на втором – погасает или вообще не светит.
2. Пробник подсоединяется к плюсу. При открывании замков светодиод светится на первом контакте, на втором же погасает либо не светит совсем.

К ЦЗ с блоком, оснащённым модулем с переменной полярностью, подключение автосигнализации с сигнальными выходами без реле не осуществимо.

При возникновении проблем с поиском нужной пары, требуется более глубокое изучение особенностей конструкции замка. Следует отыскать реле, отправляющее команды запирающему механизму, после чего впаять провода автосигнализации.

Особенности установки автосигнализации

Такой шаг, как установка сигнализации, является достаточно ответственным. Прежде чем приступить к монтажу, нужно знать о возможных нюансах, чтобы избежать ремонта и финансовых затрат. Для монтажа данного оборудования нужно обладать определёнными навыками и умениями, но и этого недостаточно. Сегодня предлагается огромный выбор противоугонных систем различных брендов, также существуют различные схемы подключения. На чём остановить свой выбор? Вот это действительно проблема. Из наиболее именитых фирм стоит выделить Томагавк, Шериф, Мангуст, Пантера. С особым вниманием нужно подойти к выбору схемы монтажа, поскольку цветовая маркировка разных устройств может быть предназначена для абсолютно разных функций.

При монтаже сигнализации одним из главных документов, которым нужно руководствоваться, является схема

Если сигнализация изготовлена своими руками, то в процессе её подключения важно чётко понимать, какой провод и куда необходимо подсоединить. При подключении охранных устройств с GSM-модулем в домашних условиях важно знать, для чего предназначено это устройство, как правильно его подключить и выполнить программирование системы по окончании монтажа. Возможно, потребуются и другие действия, к которым нужно быть готовым. Если нет уверенности в своих силах, то лучше обратиться к услугам специалистов. Да, придётся заплатить определённую сумму, но зато удастся избежать проблем.

В основном сигнализацию устанавливают самостоятельно потому что:

Инструменты и материалы

Чтобы выполнить установку оборудования самому, понадобится следующий перечень материалов и инструментов:

После того как подготовлено всё необходимое, можно приступать к установке устройства. О том, как это сделать правильно и в каком месте произвести монтаж, поговорим далее.

Как определить место установки устройства в машине

Рассмотрим сперва место, куда устанавливают блок управления. В основном таковым является полость за панелью приборов. Перед тем как установить блок, его оборачивают в поролон, примеряют, насколько удобно будет расположение. Важно, чтобы фиксация была удобной и при этом блок ничему не мешал. Чтобы установка противоугонного устройства была выполнена правильно, необходимо придерживаться нескольких простых рекомендаций:

Установка блока управления производится в скрытом и удобном месте салона автомобиля

В процессе монтажа внимание стоит обратить на такие нюансы:

Это основные подготовительные моменты, которые следует учитывать при самостоятельном монтаже рассматриваемого оборудования. Детальное подключение противоугонной системы рассмотрим ниже.

Пошаговая инструкция по установке сигнализации

Сперва стоит сказать о соединениях, поскольку мнения специалистов на этот счёт расходятся. Провода можно соединить как при помощи пайки, так и обжимом либо скруткой. Есть мнение, что пайка в автомобиле недопустима. Как бы там ни было, но места электрических соединений должны быть надёжными и хорошо заизолированными, для чего используется изолента, а также термоусадочная трубка.

Точки блокировки запуска двигателя

Выбор точек блокировки запуска двигателя напрямую влияет на степень охранной защиты. Для блокирования обычно выбирают такие точки, которые не вызывают накопление ошибок в системе управления двигателем. Например, можно блокировать сигнал датчика коленвала, но в таком случае записывается ошибка датчика коленвала.

Наиболее стандартные решения:

• блокирование работы стартера (универсальный метод, но легко обходится простым подключением в подкапотном пространстве, даже непрофессионалом);
• установка реле прерывателя в цепи топливного насоса низкого давления (преимущественно, в бензиновых авто), форсунок;
• отключение по цепям питания блока управления двигателя (более изощренный метод);
• блокирование цепей иммобилайзера (самый надежный, но опасный метод на предмет возможных сбоев в его работе);
• блокирование цепей питания и концевого выключателя АКПП.

Типовая схема блокирования изображена на рисунке:

К цепям бензонасоса легче обеспечить доступ после реле бензонасоса. Оно присутствует на большинстве автомобилей. К общему (плюсовому) проводу форсунок проще обеспечить доступ непосредственно возле топливной рампы, можно сделать прерывание в районе главного реле. Оно обычно расположено в блоке предохранителей подкапотного пространства.

Иммобилайзер автомобилей обычно расположен в районе центральной консоли, но такую блокировку для автомобилей после 2000-х годов выпуска лучше не производить.

Очень простой, но надежный и универсальный метод, — блокирование работы кнопки фиксации парковочного режима АКПП. Она расположена непосредственно в районе акселератора АКПП.

Особенности подключения сигнализации с автозапуском

Автозапуск мотора является полезной опцией, в особенности для регионов с суровым климатом. Но прежде чем приступать к монтажу, нужно знать, что возможен конфликт общей системы сигнализации и системы автозапуска. Однако такие ситуации возникают только в том случае, если интеграция этих систем была выполнена не совсем корректно. Если предусмотрено подключение, минуя штатный иммобилайзер, то конфликтовать системы не будут. Важным моментом является то, что при автозапуске двигателя противоугонная система отключается и автомобиль защищён только механическими замками. Чтобы дополнительно защитить машину, устанавливают микродатчики, принцип действия которых основан на реагировании движения около автомобиля. В зависимости от датчика радиус действия может быть разным. Установка таких элементов, с одной стороны, обеспечивает безопасность, а с другой — добавляет нервозности (в зависимости от конкретного элемента), поскольку сигнализация будет реагировать как на пробегающую мимо собаку, так и на прохожих.

При установке сигнализации с автозапуском возможен конфликт между системой автозапуска и самой сигнализацией, поэтому важен опыт в работе с такими устройствами

Стоит отметить, что установка противоугонной системы с автозапуском является сложным процессом. Если нет достаточного опыта по монтажу таких устройств, то лучше не браться за это дело. Возможны такие ситуации, когда подсел аккумулятор, педаль газа находится в неправильном положении либо на коробке включена передача, тогда двигатель попросту не запустится. Несмотря на то что в комплекте с такой сигнализацией прилагается схема и инструкция, в процессе монтажа возможны некоторые нюансы, с которыми может разобраться только знающий человек.

Примеры подключения

В качестве примера рассмотрены подключения к двум автомобилям Toyota Corolla и ВАЗ 2113.

Подключение к автомобилю Toyota Corolla 2008 г.в.

Способ контроля двигателя по тахометру

Мы рекомендуем самый простой способ — подключиться к разъему диагностики OBD2 (конт. 9) на котором присутствует сигнал «ТАСН» амплитудой 12В. При таком способе подключения при включенном зажигании на серо-черном проводе будет отсутствовать напряжение +12 В и определение работы двигателя будет происходить корректно.

Альтернативный способ подключения к форсункам

Для А8 не рекомендуется, так как требуется установка дополнительного компонента. Если Вы проведете рекомендованную выше проверку правильности подключения, то увидите, что при таком способе подключения в ситуации, когда зажигание включено (но двигатель не работает) — сигнализация Starline А8 будет показывать заведенный двигатель. Соответственно, может возникнуть ситуация, когда сигнализация будет «обманута» при выполнении программной нейтрали на ручной коробке.

Чтобы избежать этого, необходимо установить в разрыв серо-черного провода разделительный конденсатор 1 мкФ, чтобы устранить в сигнале постоянную составляющую напряжения +12В. Пример подключения приведен на рисунке. В качестве конденсатора рекомендуем использовать пленочные конденсаторы на напряжение не менее 160В. Высокое допустимое напряжение необходимо, чтобы конденсатор не выходил из строя, так как в цепи форсунок могут присутствовать выбросы напряжения до 150 В. Например можно использовать: конденсатор К73-17 1,0мкФ 250В +/-20%.

Контроль по генератору

Гарантирует надежную работу сигнализации при дистанционном запуске. Серо-черный провод сигнализации в этом случае необходимо подключать к лампе заряда аккумулятора.

Подключение к автомобилям ВАЗ 2113

Особенностью автомобиля ВАЗ 2113 является наличие постоянной составляющей напряжения +12В на этом контакте (также как и на проводе управления форсункой) при включенном зажигании и в течение нескольких секунд после остановки двигателя при выключенном зажигании.

Если Вы проведете рекомендованную выше проверку правильности работы сигнализации, то увидите, что при таком способе подключения, в ситуации, когда зажигание включено (но двигатель не работает) -сигнализация А8 все равно будет показывать заведенный двигатель. Соответственно, может возникнуть ситуация, когда сигнализация будет «обманута» при выполнении программной нейтрали на ручной коробке.

Чтобы избежать этого, необходимо установить в разрыв серо-черного провода разделительный конденсатор 1 мкФ, чтобы устранить постоянную составляющую +12В. Схемы подключения приведены далее на рисунках. В качестве конденсатора рекомендуем использовать пленочные конденсаторы на напряжение не менее 160В.

Контроль по генератору

Гарантирует надежную работу сигнализации при дистанционном запуске. Серо-черный провод сигнализации в этом случае необходимо подключать к лампе заряда аккумулятора (конт. 12 на белом разъеме панели приборов)

По всем возникающим вопросам, связанным с установкой и эксплуатацией систем StarLine Twage Вы можете обращаться в службу «Информационной и технической поддержки департамента автомобильных систем охраны компании УльтраСтар»

Схема подключения сигнализации jvc на русском

Всем привет, по причине неоднократного вскрытия машины все же решился на установку сигналки на своего Golfa! Так как по причине последнего вскрытия унесли акб пришлось брать новый акб на 60 ампер ну и на оставшие деньги взял простейшию китай сигналку и центр замок. По приезду с магазинов решил проверить и подключить дома, что бы в авто было проще устанавливать, ниже будет прикреплено видео с уже подключеной сигналкой к акб. Сложней всего было понять цепь соеденений на центр замок, взял сростил (жёлтый + жёлтый черны на минус) оранжевый + оранж черный на плюс) два белых кидаем на привода от центр замка ( см полярность) ну и от самой сигналки черный — красный + розовый который идет от сигналки кидаем на крякалку на + черный от крякалки на кузов.
Сегодня вечером взялся за установку, подключать было сложно так как инструкция по установки на английско китайском, и так поехали самым простым было взять + и — ну а дальше поехали, белый провод от сигналки (ACC) кидаем на один из черных проводов выходящих из рулевой колонки (берем тот что по толще) 2 коричневых провода кидаем на поворотники выбираем черно-зеленый и бело-черный, синий провод кидаем на концевики дверей. Ну вот в принципе проделанная на сегодня работа завершена, завтра буду устанавливать привода на замки попробую запаралелить крякалку с звуковым сигналом авто! описание конечно не айс, да и описывать особо не мастер, но может кто поймет, может кому пригодится) всем спасибо!

Ivan171992 › Блог › Китайские сигнализации и схемы.

Пришлось ставить пару китайских сигналок с многообещающими названиями PIONEER, JVС. Когда принесли первую в ней не было схемы подключения, и я потратил весь вечер чтобы отыскать её в просторах инета. Со второй сигналкой инструкция уже была. Поэтому выложу всё сюда, может кому-нибудь пригодится.
Вот так они выглядят (хоть названия и разные штекера одинаковые):

Примерно вот такие коробочки:

Ну и сами схемы подключения:

на штекере: 1. красный — «+» 2. чёрный — «-« 3,4 синий, зелёный — на моторчики активаторов 5,6. коричневый, белый — управление через «-» на концевик в активаторе Дальше приблизительно (непомню т.к. штекер уст. в машине) коричневый на габариты выход на багажник блокировка

Монтируем блок сигнализации

Первым делом необходимо установить основной блок. Главная проблема для многих – куда подключить сигнализацию? Его устанавливают в салоне автомобиля, в известном только водителю месте. Если это серьезный охранный комплекс, то там имеется несколько таких блоков – их лучше всего размещать в разных местах. Это поможет выиграть время, когда автомобилем займутся угонщики. Перед тем как подключить датчик сигнализации, нужно разобрать левую стойку. Его рекомендуется устанавливать именно туда.

Стандартно блок простой сигнализации прячут внутри приборной панели, но можно найти и другие места. Блок желательно зафиксировать. Его можно приклеить на двухсторонний скотч или прикрепить саморезами. Также на данном этапе следует разобраться с электрической схемой – там указано, как подключить сигнализацию к питанию, поворотникам, соленоидам центрального замка.

Как установить автосигнализацию

В статье расскажем как установить автосигнализацию в любую машину с руководством по шагам.

Автомобильная сигнализация — эффективный способ застраховать ваши инвестиции и дать вам душевное спокойствие. В то время как многие автомобили стандартно поставляются с какой-то системой сигнализации, некоторые нет. Неудивительно, что многие люди хотят установить систему сигнализации либо потому, что у них ее нет, либо потому, что считают, что им нужно обновить систему. Установка автомобильной сигнализации может показаться сложной задачей, но с небольшой подготовкой и информацией она превращается в серию небольших задач.

Протягивание проводов

Шнуров обычно много. Протягивать их лучше в закрытых, надежно защищенных от воздействия влаги и высоких температур местах. Проводку лучше протягивать в косе, а для крепежа на кузове рекомендуется использовать пластиковые хомуты. Затягивать их нужно на расстоянии не более 20 сантиметров друг от друга. Какая бы ни была сигнализация, в ней имеются дублирующие провода. Концевик открывания двери и багажника – это разные провода. Но так как функция одна, то их подключают через один шнур. Второй лучше обрезать. Впоследствии, когда с сигнализацией возникнут какие-нибудь проблемы, будет проще определить возможную причину и найти цепь, в которой имеются неисправности. Практика монтажа сигнализаций показывает, что комплектных проводов часто не хватает. Поэтому лучше заранее приобрести дополнительные.

Установка автомобильной сигнализации

Снимите необходимые панели. Это позволит вам получить доступ к проводам, необходимым для подключения автомобильной сигнализации. Это также даст вам доступ к местам под приборной панелью, где вы можете установить сигнализацию. Как правило, это будет включать в себя панели рядом с центром приборной панели на стороне водителя. Они часто расположены рядом с полом или под рулевым колесом. Эти панели будут разными для каждого автомобиля, но вы можете обратиться к руководству по обслуживанию вашего автомобиля, чтобы найти правильные панели.

Как привязать брелок?

Кроме того, что перед водителем встает задача монтажа сигнализации, он должен решить еще одну проблему – как подключить брелок сигнализации? Иногда они незапрограммированные. Брелок или радиопередатчик – это основное устройство, позволяющее управлять охранным комплексом. Если сигнализация новая, то перепрограммирование не нужно. Если машина подержанная, то лучше перепрограммировать.

Особенности установки автосигнализации

Такой шаг, как установка сигнализации, является достаточно ответственным. Прежде чем приступить к монтажу, нужно знать о возможных нюансах, чтобы избежать ремонта и финансовых затрат. Для монтажа данного оборудования нужно обладать определёнными навыками и умениями, но и этого недостаточно. Сегодня предлагается огромный выбор противоугонных систем различных брендов, также существуют различные схемы подключения. На чём остановить свой выбор? Вот это действительно проблема. Из наиболее именитых фирм стоит выделить Томагавк, Шериф, Мангуст, Пантера. С особым вниманием нужно подойти к выбору схемы монтажа, поскольку цветовая маркировка разных устройств может быть предназначена для абсолютно разных функций.

При монтаже сигнализации одним из главных документов, которым нужно руководствоваться, является схема

Если сигнализация изготовлена своими руками, то в процессе её подключения важно чётко понимать, какой провод и куда необходимо подсоединить. При подключении охранных устройств с GSM-модулем в домашних условиях важно знать, для чего предназначено это устройство, как правильно его подключить и выполнить программирование системы по окончании монтажа. Возможно, потребуются и другие действия, к которым нужно быть готовым. Если нет уверенности в своих силах, то лучше обратиться к услугам специалистов. Да, придётся заплатить определённую сумму, но зато удастся избежать проблем.

В основном сигнализацию устанавливают самостоятельно потому что:

Инструменты и материалы

Чтобы выполнить установку оборудования самому, понадобится следующий перечень материалов и инструментов:

После того как подготовлено всё необходимое, можно приступать к установке устройства. О том, как это сделать правильно и в каком месте произвести монтаж, поговорим далее.

Как определить место установки устройства в машине

Рассмотрим сперва место, куда устанавливают блок управления. В основном таковым является полость за панелью приборов. Перед тем как установить блок, его оборачивают в поролон, примеряют, насколько удобно будет расположение. Важно, чтобы фиксация была удобной и при этом блок ничему не мешал. Чтобы установка противоугонного устройства была выполнена правильно, необходимо придерживаться нескольких простых рекомендаций:

Установка блока управления производится в скрытом и удобном месте салона автомобиля

В процессе монтажа внимание стоит обратить на такие нюансы:

Это основные подготовительные моменты, которые следует учитывать при самостоятельном монтаже рассматриваемого оборудования. Детальное подключение противоугонной системы рассмотрим ниже.

Пошаговая инструкция по установке сигнализации

Сперва стоит сказать о соединениях, поскольку мнения специалистов на этот счёт расходятся. Провода можно соединить как при помощи пайки, так и обжимом либо скруткой. Есть мнение, что пайка в автомобиле недопустима. Как бы там ни было, но места электрических соединений должны быть надёжными и хорошо заизолированными, для чего используется изолента, а также термоусадочная трубка.

Смотрите также

Комментарии 78

И все же подскажите как убрать автопастановку на охрану, и мигание аварийкой

Здравствуйте! Просмотрите следующий пост » www.drive2.ru/b/1643110 «, может ответ найдётся.

досталось мне с машиной подобное чудо с гордым именем Kasun. Благодаря вашему посту нашёл куда подключаются концевики дверей: накинул провод — работает… но! при открытых дверях постоянно мигает аварийка. Это вообще программируется в них или забить? Само собой позже буду нормальную сигналку ставить, но пока очень не удобно отпирая авто, сразу включать зажигание (у меня в принципе не было концевиков — предхоз постарался. сейчас возвращаю всё на места, но эти лишние мигания напрягают). А кроме того, я бы отключил автоматическую блокировку дверей…

Здравствуйте. Есть ли у кого инструкция, схема подключение на сигналку TWO WAY STM 3000A?

Здравствуйте. По фото платы можно примерно понять что куда. Может эта похожа.

добрый день, если кто разберается в этих китайских сигналках, подскажите пожалуйста, у меня такая фигня после разблокировки, через 10 секунд примерно самопроизвольно блокируется, что я не учёл, сигналка пока не инсталирована, тестировал подключая к акуму. кинг название. может там какие провода замыкать надо

Источник

GSM сигнализация. Инструкция по настройке

Схема подключения сигнализации jvc на русском

Всем привет, по причине неоднократного вскрытия машины все же решился на установку сигналки на своего Golfa! Так как по причине последнего вскрытия унесли акб пришлось брать новый акб на 60 ампер ну и на оставшие деньги взял простейшию китай сигналку и центр замок. По приезду с магазинов решил проверить и подключить дома, что бы в авто было проще устанавливать, ниже будет прикреплено видео с уже подключеной сигналкой к акб. Сложней всего было понять цепь соеденений на центр замок, взял сростил (жёлтый + жёлтый черны на минус) оранжевый + оранж черный на плюс) два белых кидаем на привода от центр замка ( см полярность) ну и от самой сигналки черный — красный + розовый который идет от сигналки кидаем на крякалку на + черный от крякалки на кузов.
Сегодня вечером взялся за установку, подключать было сложно так как инструкция по установки на английско китайском, и так поехали самым простым было взять + и — ну а дальше поехали, белый провод от сигналки (ACC) кидаем на один из черных проводов выходящих из рулевой колонки (берем тот что по толще) 2 коричневых провода кидаем на поворотники выбираем черно-зеленый и бело-черный, синий провод кидаем на концевики дверей. Ну вот в принципе проделанная на сегодня работа завершена, завтра буду устанавливать привода на замки попробую запаралелить крякалку с звуковым сигналом авто! описание конечно не айс, да и описывать особо не мастер, но может кто поймет, может кому пригодится) всем спасибо!

Схемы подключения сигнализации к ЦЗ

Первый из возможных вариантов уже рассмотрен: от БУ ЦЗ к сигналке протягивают два провода, которые являются управляющими.

Схема соединений БУ ЦЗ

Контактный переключатель, показанный на схеме, в этом случае лучше исключить. Его роль, как легко понять, будет играть сигнализация (основной блок). Где отдельных отводов нет, можно выполнить Т-образные соединения, подключаясь к проводам концевиков. Такой вариант является стандартным, но не единственным.

Стандартный вариант соединения блоков

Итак, у нас есть блок управления замками (БУ ЦЗ), а также блок сигнализации. Последний снабжён парой реле, отводы которых находятся на отдельном разъёме. Где этот разъём расположен, нужно найти в инструкции (там же приводится распайка). Схема подключения будет выглядеть так:

Стандартное подключение к ЦЗ

Верхнее реле срабатывает на закрывание, нижнее – на отпирание замков. В период замыкания контактов выставляют в следующее значение: 0,7 с или 0,8 с.

Отметим два важных момента: парой реле обычно снабжён блок любой современной сигнализации. И по умолчанию всё настроено, как надо. Блок управления ЦЗ, в свою очередь, не может не иметь управляющих проводов, и, как правило, их будет два. На всякий случай рассмотрим ещё один вариант: там концевик подключают только к сигналке.

Когда решение принимает сигнализация

До сих пор мы использовали подключение к управляющим проводам, идущим от концевиков к БУ ЦЗ. Сейчас их нужно будет разорвать: роль концевиков теперь будут выполнять реле, встроенные в сигналку, а один из контактов концевика мы подключим напрямую к сигнализации.

Подключение к управляющим входам

Когда вход, обозначенный как «IN1», оказывается на массе, это означает следующее: водительский актуатор полностью открыт. Обычно используется именно такая логика.

Алгоритм работы выглядит так:

1. Нажимаем собачку на водительской двери, и вход IN1 сразу отсоединяется от массы;
2. Видя отсутствие потенциала на входе, программа сигналки задействует опцию «закрыть» (нижнее реле срабатывает на 0,8 с);
3. В результате, на коричневом проводе, идущем к БУ ЦЗ, в течение 0,8 секунд оказывается нулевой потенциал, и производится автоматическое закрытие (запирание).

Похожая логика вступает в действие, когда собачку до упора поднимают вверх: концевик замыкается и так далее. Реализовав указанную схему, мы оставим в силе функциональность ЦЗ, но ещё добавим возможность управлять замком с сигналки. Для первого варианта это было характерно тоже, но небольшие различия имелись: там использовалось два концевика, и БУ ЦЗ анализировал несколько больше сведений. А здесь действия по анализу возложены на сигналку.

Вход IN1 настраивают программно

Все провода, которые требуется подключать, являются слаботочными, и по ним идёт 200-300 мА. Монтировать кабели будет просто: достаточно создать электрический контакт, и всё. А вот с силовой, то есть с питающей проводкой обращаться не так-то легко. Поэтому «сложный» вариант мы приберегли напоследок.

Подключение к сигнализации силовых выводов

Мотор актуатора, в который встроены концевики, можно подключить к контактам реле сигнализации. В таком варианте электрическая связь между двумя блоками (БУ ЦЗ и сигнализация) отсутствует полностью:

Схема 3, самая сложная

Проводя монтаж, возможно, нужно будет на опыте подобрать полярность подключения двигателя (точки 1 и 2). Сигналка вдвигает стержень электропривода, и это ведёт к переключению контактов концевика. А они, то есть контакты, всегда подключены к БУ ЦЗ, что обеспечивает косвенную связь между блоками.

Во многих авто мотор в водительском актуаторе отсутствует, а ЦЗ работает, как надо.

В схеме, приведённой выше, используется похожая логика. Положительное свойство – в отсутствии гальванической связи. Отрицательное – в том, что к реле потребуется подключать силовые шнуры. Лучше эту работу поручить опытному автоэлектрику. Переоценивать свои силы не нужно.

Ещё раз посмотрим на последнюю из схем. Общий контакт у двух разных модулей здесь есть, это масса. А ещё, питаются они от одной АКБ, и вторым общим проводником будет «+12 Вольт». Но в автомобиле к этим двум шнурам подключены все блоки. Так что, говорить об отсутствии электрической связи – вполне правомерно. Такой вариант, если он реализован на должном уровне, будет самым надёжным.

Монтируем блок сигнализации

Первым делом необходимо установить основной блок. Главная проблема для многих – куда подключить сигнализацию? Его устанавливают в салоне автомобиля, в известном только водителю месте. Если это серьезный охранный комплекс, то там имеется несколько таких блоков – их лучше всего размещать в разных местах. Это поможет выиграть время, когда автомобилем займутся угонщики. Перед тем как подключить датчик сигнализации, нужно разобрать левую стойку. Его рекомендуется устанавливать именно туда.

Стандартно блок простой сигнализации прячут внутри приборной панели, но можно найти и другие места. Блок желательно зафиксировать. Его можно приклеить на двухсторонний скотч или прикрепить саморезами. Также на данном этапе следует разобраться с электрической схемой – там указано, как подключить сигнализацию к питанию, поворотникам, соленоидам центрального замка.

Контакты замка зажигания

Модуль замка зажигания снабжают несколькими контактами, но напряжение с АКБ всегда идет на один – на «30-й». Еще есть контакт «50», замыкаемый с «30-м» во время запуска стартера. Пользуйтесь этой информацией, монтируя сигналку на любую машину, даже на старинную. В современных авто используется множество цепей:

Цепи стандартных замков зажигания

В общем, чтобы установить сигнализацию на автомобиль, нужно знать обозначения всех контактов.

Установка автосигнализации, равно как ремонт начинается с отключения АКБ. Затем можно самому вызвонить, какие контакты соединяются с клеммой «30»:

1. Контакт «15» – это часть цепи IGN1;
2. «15/2» – IGN2;
3. Контакт в цепи ACC обозначают так: 2, ACC, R.

Определить назначение контактов вы сможете самостоятельно, для чего не потребуется даже заводить машину. Пользуйтесь омметром, но не забывайте отключать АКБ!

Проводя ремонт или монтаж своими руками, с АКБ достаточно снять «минусовую» клемму.

Протягивание проводов

Шнуров обычно много. Протягивать их лучше в закрытых, надежно защищенных от воздействия влаги и высоких температур местах. Проводку лучше протягивать в косе, а для крепежа на кузове рекомендуется использовать пластиковые хомуты. Затягивать их нужно на расстоянии не более 20 сантиметров друг от друга. Какая бы ни была сигнализация, в ней имеются дублирующие провода. Концевик открывания двери и багажника – это разные провода. Но так как функция одна, то их подключают через один шнур. Второй лучше обрезать. Впоследствии, когда с сигнализацией возникнут какие-нибудь проблемы, будет проще определить возможную причину и найти цепь, в которой имеются неисправности. Практика монтажа сигнализаций показывает, что комплектных проводов часто не хватает. Поэтому лучше заранее приобрести дополнительные.

Как привязать брелок?

Кроме того, что перед водителем встает задача монтажа сигнализации, он должен решить еще одну проблему – как подключить брелок сигнализации? Иногда они незапрограммированные. Брелок или радиопередатчик – это основное устройство, позволяющее управлять охранным комплексом. Если сигнализация новая, то перепрограммирование не нужно. Если машина подержанная, то лучше перепрограммировать.

Смотрите также

Комментарии 78

И все же подскажите как убрать автопастановку на охрану, и мигание аварийкой

Здравствуйте! Просмотрите следующий пост » www.drive2.ru/b/1643110 «, может ответ найдётся.

досталось мне с машиной подобное чудо с гордым именем Kasun. Благодаря вашему посту нашёл куда подключаются концевики дверей: накинул провод — работает… но! при открытых дверях постоянно мигает аварийка. Это вообще программируется в них или забить? Само собой позже буду нормальную сигналку ставить, но пока очень не удобно отпирая авто, сразу включать зажигание (у меня в принципе не было концевиков — предхоз постарался. сейчас возвращаю всё на места, но эти лишние мигания напрягают). А кроме того, я бы отключил автоматическую блокировку дверей…

Здравствуйте. Есть ли у кого инструкция, схема подключение на сигналку TWO WAY STM 3000A?

Здравствуйте. По фото платы можно примерно понять что куда. Может эта похожа.

добрый день, если кто разберается в этих китайских сигналках, подскажите пожалуйста, у меня такая фигня после разблокировки, через 10 секунд примерно самопроизвольно блокируется, что я не учёл, сигналка пока не инсталирована, тестировал подключая к акуму. кинг название. может там какие провода замыкать надо

Источник
