ОБЛУЧАТЕЛЬ-РЕЦИРКУЛЯТОР МЕДИЦИНСКИЙ

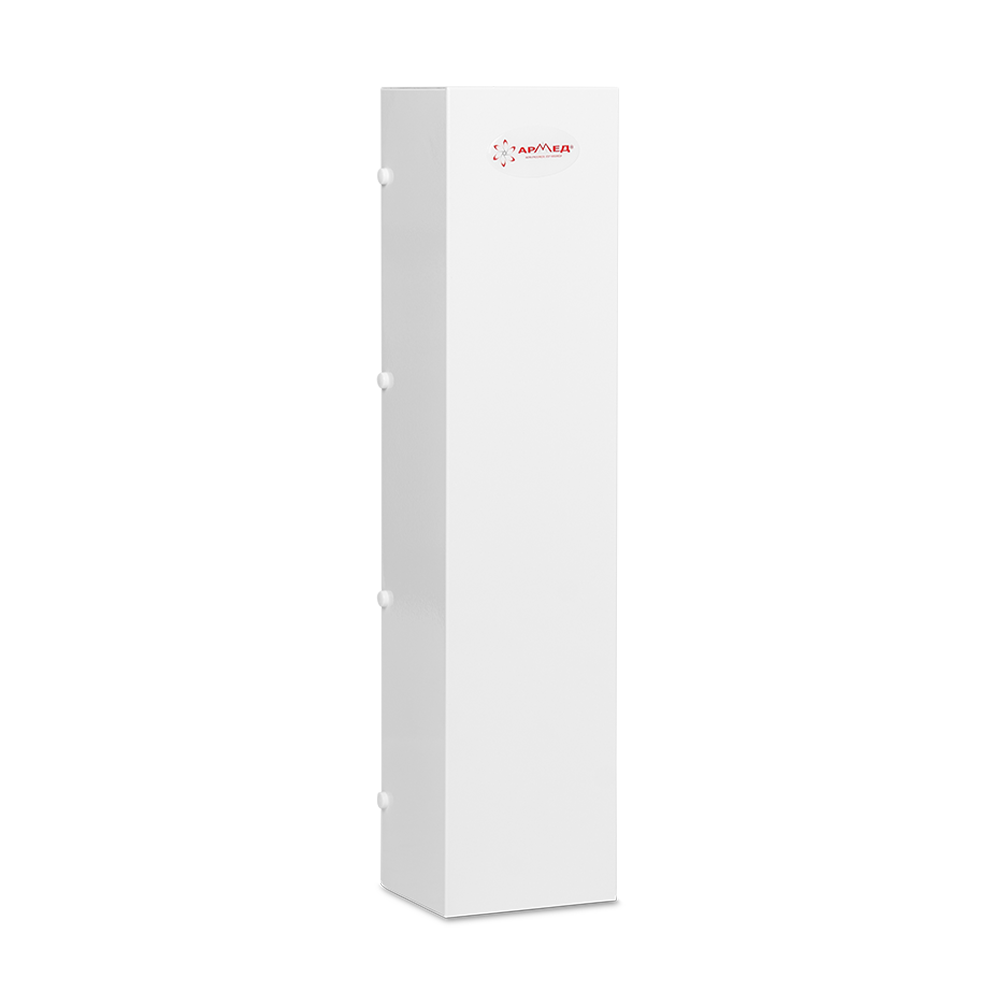

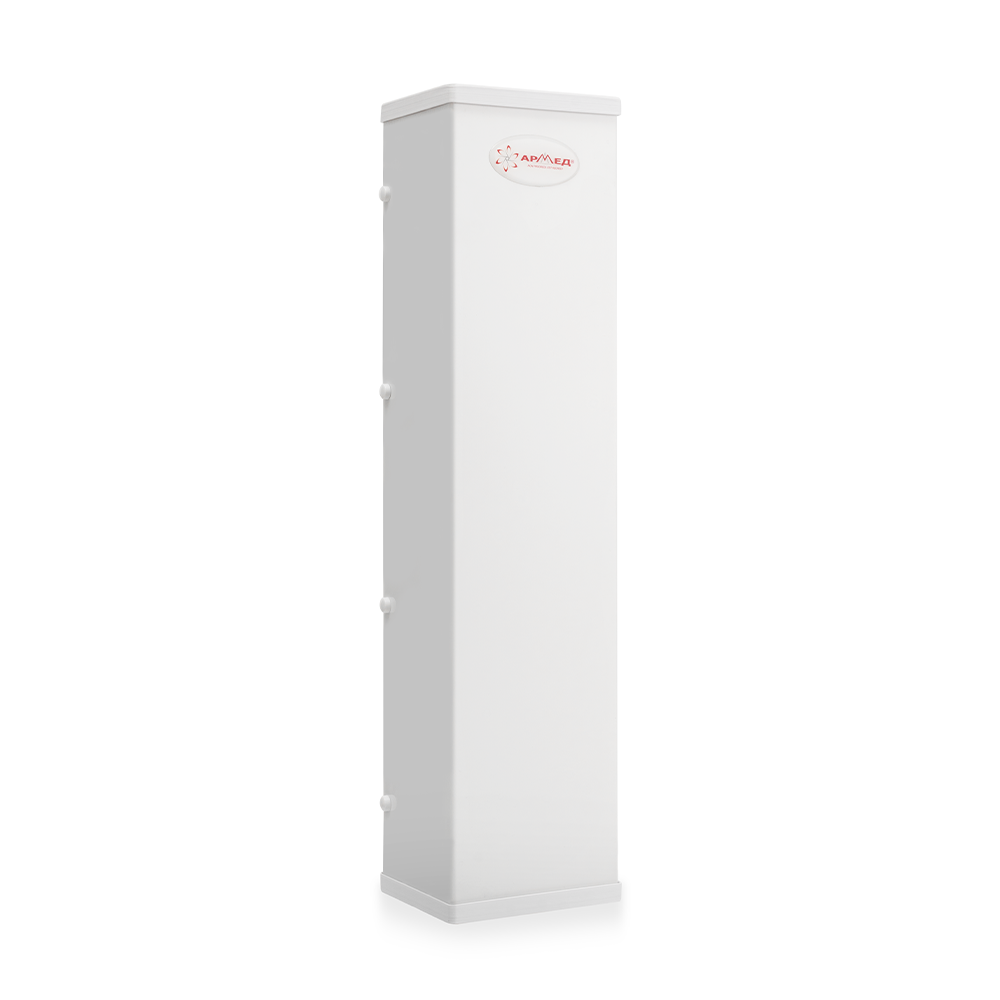

«Armed» CH511-115 (пластиковый корпус)

ПАСПОРТ

И

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1. НАЗНАЧЕНИЕ

1.1 Облучатель — рециркулятор медицинский «Armed» СН511-115 (пластиковый корпус) (далее в паспорте облучатель — рециркулятор) — это облучатель закрытого типа, предназначен для обеззараживания воздуха помещений с целью профилактики бактериального загрязнения воздуха и поверхностей помещений в отсутствии и присутствии людей. Облучатель- рециркулятор разработан в соответствии с Руководством Р3.5.1904-04 МЗ РФ от 04.03.2004 «Использование ультрафиолетового излучения для обеззараживания воздуха и поверхностей в помещении». Ультрафиолетовое излучение с помощью безозоновых ламп «Армед», длина волн которых достигает 254 нм. Это излучение – эффективное санитарно-противоэпидемическое средство, которое направлено на то, чтобы подавлять жизнедеятельность микроорганизмов в воздухе, где наиболее высокий риск распространения инфекционных заболеваний.
ВНИМАНИЕ! Облучатель не предназначен для стерилизации и дезинфекции инструментов!
1.2. Облучатели-рециркуляторы используются в помещениях с повышенным риском распространения возбудителей инфекций: в лечебно-профилактических, дошкольных, школьных, производственных и общественных организациях и других помещениях с большим скоплением людей, а так же в жилых, офисных помещениях в присутствии и отсутствии людей с помощью обеззараживания воздушного потока в процессе его принудительной циркуляции через корпус.

В присутствии людей: в помещениях I-V категорий для предотвращения повышения уровня микробной обсемененности воздуха (особенно в случаях высокой степени риска распространения заболеваний, передающихся воздушно-капельным и воздушным путем).

В отсутствии людей: в помещениях I-III категорий для снижения микробной обсемененности воздуха (в качестве заключительного звена в комплексе санитарно-гигиенических мероприятий).

В Таблице 1 приведен перечень помещений медицинских учреждений.

Таблица 1.

1. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Корпус облучателя – рециркулятора выполнен из ударопрочного пластика. Наружные поверхности облучателя допускают дезинфекцию способом протирания дезинфицирующими средствами, зарегистрированными и разрешенными в РФ для дезинфекции поверхностей по режимам, регламентированным действующими документами по применению дезинфицирующих средств, утвержденными в установленном порядке.

Входные и выходные отверстия облучателя- рециркулятора сконструированы так, что защищают от вредного воздействия ультрафиолетового излучения.

В корпусе облучателя-рециркулятора установлены бактерицидные лампы «Армед» F15T8 15W G13, которые вместе с внутренними поверхностями корпуса создают зону УФ облучения, а также вентиляторы в количестве 5 шт., которые нагнетают воздух из помещения в рециркулятор, а потом выводит обеззараженный воздух в помещение.

При помощи съемных воздушных фильтров осуществляется фильтрация входного воздушного потока. Фильтры задерживают частицы размером более 10 мкм.

2.2. Облучатель- рециркулятор работает от сети переменного тока напряжением ( 220 +/- 22 ) В , частотой 50 Гц.
2.3. Мощность, потребляемая облучателем от сети переменного тока, не более 200 ВА.

2.4. Плотность падающего бактерицидного потока от источника УФ-излучения: лампа бактерицидная «Армед» F15T815W (5 шт.) на расстоянии 1 метра на длине волны в диапазоне (220-280) нм не менее 5 Вт/м2

Лампа бактерицидная «Армед» — безозоновая бактерицидная лампа. Стекло данной лампы обладает высоким коэффициентом пропускания УФ-лучей, и поглощает излучение ниже 200 нм, которое образует в воздухе озон. Таким образом, в процессе работы ламп регистрируется предельно малое, в пределах ПДК, количество озона, которое исчезает после 100 часов работы лампы.

2.5. Время непрерывной работы облучателя зависит от объема каждого конкретного помещения и составляет не менее 8 часов. Интервалы между включениями не регламентированы.

2.6. Время выхода облучателя на рабочий режим не более 10 мин.

2.7. Выходная мощность воздушного потока до 100±10 м³/час.

2.8. Уровень звуковой мощности не более 55 децибел.
2.9. Рециркуляторы соответствуют требованиям ГОСТ Р 50444-92, ГОСТ Р 51350-99, ГОСТ Р 51522-99, по электробезопасности и степени защиты соответствует требованиям ГОСТ Р 50267.0-92 и выполнены по классу защиты 1 тип В, по степени потенциального риска относятся к классу 2а в соответствии с требованиями ГОСТ 51609-2000.
2.10. Средняя наработка на отказ не менее 8000 часов. После наработки 8000 часов, работа рециркулятора блокируется, производится замена лампы и установка таймера в нулевое значение. Работы производятся квалифицированным специалистом.

2.11. Рекомендуемый объем помещения 160 м³.
2.12. Средний срок службы не менее 5 лет.
2.13.

2.14.Облучатель-рециркулятор может быть установлен на подставку. Подставка изготовлена из металлических труб в основании имеет четыре колеса.

2.15.Условия эксплуатации облучателя-рециркулятора: температура от +10 С до + 35 C ; относительная влажность — 80 % при температуре 25 С.

3. КОМПЛЕКТ ПОСТАВКИ

В комплект поставки облучателя входят:

1. Облучатель – рециркулятор СН511-115 — 1 шт.
2. Лампа бактерицидная «Армед» F15T815W — 5 шт.
3. Паспорт — 1 шт.
4. Дополнительно: Подставка передвижная- 1 шт.

Внимание: Подставка передвижная не входит в стоимость рециркулятора и заказывается отдельно.

Примечание: Предприятие-изготовитель систематически ведет работу по улучшению конструкции облучателя, поэтому возможны некоторые изменения, не отраженные в настоящем паспорте.

4.ТРЕБОВАНИЯ ПО БЕЗОПАСНОСТИ
4.1. К эксплуатации облучателя — рециркулятора допускаются лица, внимательно изучившие настоящий паспорт.

4.2. Запрещается проводить ремонт облучателя — рециркулятора, включенного в сеть.

Прямое УФ-излучение вредно воздействует на кожу и слизистые, поэтому при возникновении любой неисправности, при которой прямое УФ-излучение попадает на мед. персонал, облучатель- рециркулятор подлежит контролю и ремонту.

4.3. При смене лампы следует соблюдать осторожность, не допускать нарушение целостности колбы лампы. В случае ее повреждения, необходимо все осколки лампы и место, где она разбилась, промыть 1% раствором марганцовокислого калия или 20% раствором хлорного железа для нейтрализации остатков ртути.

4.4. Эксплуатация облучателя- рециркулятора должна осуществляться строго в соответствии с требованиями, указанными в руководстве: «Использование ультрафиолетового бактерицидного излучения для обеззараживания воздуха и поверхностей в помещениях» Р3.5.1904-04 МЗ РФ от 04.03.2004.

4.5. Во избежание воспаления, которое может быть вызвано ультрафиолетовыми лучами при попадании в глаза, запрещается включать облучатель-рециркулятор при снятом кожухе без защитных очков. Все работы, связанные с проверкой работоспособности ламп или требующие включение при открытом рециркуляторе, должны проводится в одежде, защищающей кожу от УФ излучения.

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1. Облучатель-рециркулятор является облучателем закрытого типа, в котором бактерицидный поток от безозоновых ламп распределяется в небольшом замкнутом пространстве, при этом обеззараживание воздуха осуществляется в процессе его прокачки с помощью вентилятора через зону с источниками ультрафиолетового излучения.

5.2. В зоне облучения применены материалы, обладающие высокими отражающими свойствами, обеспечивающие эффективную бактерицидную обработку воздушного потока (отражающая способность УФ-излучения 75%).

5.3. Облучатель- рециркулятор состоит из: корпуса на мобильной подставке; светотехнической части (бактерицидные лампы «Армед» F15T8 15 W в количестве пяти штук); трёх вентиляторов; пускорегулирующей аппаратуры.

5.4. Подключение облучателя- рециркулятора к сети питания осуществляется с помощью трехжильного сетевого кабеля, одна из жил которого заземляющая.

5.5. На панель блока управления вынесены:

— выключатель электропитания – клавиша «- / 0».

— таймер отработанного отсчета времени работы бактерицидных ламп.

5.6. При первом включении на дисплее таймера отработанного времени ламп отображается 0000 часов. Это число увеличивается пропорционально времени работы облучателя- рециркулятора.

ВНИМАНИЕ: Перед каждой отгрузкой облучатели-рециркуляторы проходят тщательную проверку в связи с этим время отображаемое на дисплее таймера может незначительно отличаться от заявленного времени 0000 часов, что составляет менее 1 % рабочего ресурса ламп.

6.ПОРЯДОК РАБОТЫ
6.1. Извлечь облучатель — рециркулятор из транспортной тары и освободить от полиэтилена.

6.2. Проверить комплектность облучателя-рециркулятора.

6.3. После транспортирования облучателя-рециркулятора в условиях отрицательных температур, перед включением в сеть его выдерживают в помещении при комнатной температуре в течение 24 часов.

6.4. Перед подключением предварительно проводят дезинфекцию наружных поверхностей облучателя-рециркулятора. Наружные поверхности облучателя-рециркулятора обрабатывают способом протирания дезинфицирующими средствами, зарегистрированными и разрешенными в РФ для дезинфекции поверхностей по режимам, регламентированным действующими документами по применению дезинфицирующих средств, утвержденными в установленном порядке, лампу и отражатели протирают тампоном, смоченным 96% этиловым спиртом (тампон должен быть отжат).

6.5. Облучатель — рециркулятор должен размещаться в помещении таким образом, чтобы забор и выброс воздуха происходили беспрепятственно и совпадали с направлениями основных воздушных потоков.

Облучатель-рециркулятор устанавливается на стене, на высоте 1,0-1,5 м (нижняя часть рециркуляора) от уровня пола. Выбрать место установки. При помощи крепежей установить рециркулятор в вертикальном положении.

Так же облучатель–рециркулятор может быть установлен на передвижную подставку (рис.1).

Закрепите облучатель-рециркулятор на подставке как показано на рис.2.
6.6. Включить подводящий кабель в розетку напряжением 220 В.

6.7. Включить электропитание клавишей «- / 0».

При подготовке помещения к функционированию в отсутствии людей воспользуйтесь данными, указанными в таблице 2
Таблица 2

*- Бактерицидная эффективность рассчитана по S.aureus.

В присутствии людей облучатель-рециркулятор может работать непрерывно в течение длительного времени в зависимости от функциональных требований к помещению.

Облучатель-рециркулятор СН511-115 рекомендуют использовать в помещениях объемом до 100 м³ при нахождении в нем не более 3-х человек. При таком соотношении предотвращается нарастание уровня микробной обсемененности воздуха. При нахождении в помещении более 3-х человек количество рециркуляторов должно быть увеличено из расчета 1 рециркулятор на 100 м³.

6.8. По окончании работы нажать клавишу в положение «0» и отсоединить от розетки.

6.9. По истечении 7 суток эксплуатации облучатель должен быть подвергнут обработке в соответствии с указаниями в паспорте на изделие.

С данным облучателем-рециркулятором рекомендуем использовать бактерицидные лампы «Армед».

Замену лампы рекомендуем производить при наработке времени 2000-3000 часов, отображаемых на дисплее, так как в течение данного времени происходит максимальный бактерицидный эффект!
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1. Для обеспечения надежной работы облучателя- рециркулятора проводить своевременное техническое обслуживание. При этом пользуйтесь настоящим паспортом

7.2. Условия проверки.

7.2.1. Проверка технических характеристик производится при номинальном питающем напряжении и нормальных условиях, за которые принимаются:

напряжение питания 220 В +/- 10 %, 50 Гц температура окружающего воздуха (25 +/- 10) ⁰C, относительная влажность воздуха (65 +/- 15) %, атмосферное давление ( 84 — 106,7) кПа, (630 — 800) мм.рт.ст.

7.2.2. Перед проведением проверки облучателя- рециркулятора необходимо: произвести внешний осмотр, изучить техническую документацию на рециркулятор и приборы, применяемые для его проверки.

7.3. Проведение проверки.

7.3.1. При проведении внешнего осмотра должно быть проверено:

— отсутствие механических повреждений, влияющих на работоспособность,

— наличие и прочность крепления органов управления и коммутации, четкость фиксации их положений,

— состояние сетевого шнура и вилки.

7.3.2. При вскрытии облучателя — рециркулятора и проведении профилактических работ следует иметь ввиду меры безопасности, указанные в разделе 4.

7.3.3. Перед проверкой технических характеристик проводится опробирование работоспособности облучателя — рециркулятора.

7.4. Все измерительные приборы, используемые при испытаниях, должны быть аттестованы.

7.5. В случае обнаружения при техническом обслуживании несоответствия рециркулятора или его отдельных узлов техническим характеристикам, указанным в разделе 3, дальнейшая эксплуатация рециркулятора не допускается, и он подлежит ремонту или замене.

7.6. Замена лампы должна проводится через 8 000 часов ее горения.

7.7. Очистка колб ламп и внутренних поверхностей облучателя проводятся 1 раз в месяц. Для этого необходимо.

• Нажать клавишу в положение «0» и отключить рециркулятор от розетки.
• Открыть корпус.
• Протереть колбы ламп и внутренние поверхности камеры облучения мягкой тканью, смоченной спиртом (ткань должна быть влажной, а не мокрой).
• Включить рециркулятор, соблюдая правила техники безопасности раздел 4 п.4.5.

7.8. Замена ламп

• Нажать клавишу в положение «0» и отключить рециркулятор от розетки
• Открыть корпус.
• Включить рециркулятор и определить неисправную лампу, соблюдая правила техники безопасности раздел 4 п.4.5.
• Нажать клавишу в положение «0» и отключить рециркулятор от розетки.
• Снять эл. патроны с электродов лампы, подлежащей замене. Вынуть неисправную лампу из держателей.
• Заменить неисправную на новую.
• Включить рециркулятор и убедиться в работе лампы, соблюдая правила техники безопасности раздел 4 п.4.5.
• Нажать клавишу в положение «0» и отключить рециркулятор от розетки.
• Закройте корпус.
• Неисправную лампу утилизировать.

Таблица 3

8. ТЕКУЩИЙ РЕМОНТ

8.1. Общие положения .

8.1.1. Текущий ремонт производится специалистами ремонтных предприятий.

8.1.2. При ремонте соблюдайте меры безопасности, указанные в разделе 6 настоящего паспорта.

8.2. Содержание текущего ремонта

8.2.1. Текущий ремонт включает следующие этапы:

обнаружение неисправностей;

отыскание и исправление неисправностей;

проверка работоспособности аппарата после ремонта.

8.3. Обнаружение неисправностей

8.3.1. Обнаружение неисправностей производится в соответствии с разделом 9 настоящего паспорта.

8.4. Текущий ремонт в течении гарантийного срока эксплуатации производится специалистами завода-изготовителя.

8.5. После выполнения текущего ремонта проведите проверку технического состояния.

9. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

9.1. Перечень наиболее часто встречающихся или возможных неисправностей, вероятные причины и способы их устранения приведены в таблице 4.

Таблица 4

10. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

10.1. В случае отказа облучателя или неисправности его в период гарантийных обязательств, а также обнаружения некомплектности при его первичной приемке владелец облучателя должен направить в адрес предприятия изготовителя или в адрес предприятия, осуществляющего гарантийное обслуживание, следующие документы:

-заявку на ремонт (замену) с указанием адреса, номера телефона

организации — владельца рециркулятора;

-дефектную ведомость;

-гарантийный талон.

11. ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ

11.1. Облучатель-рециркулятор в упаковке предприятия-изготовителя должен храниться в закрытом помещении при температуре от +5 до +40 ⁰С и относительной влажности до 80% при температуре окружающего воздуха +25 ⁰С.

11.2. В воздухе помещения не должно содержаться примесей, вызывающих коррозию.

Предельный срок защиты без переконсервации — 5 лет.

11.3. Запасные части, принадлежности и эксплуатационную документацию оберните двухслойной оберточной бумагой и заклейте клеевыми лентами, паспорт положите в чехол.

11.4. Транспортирование и хранение облучателей-рециркуляторов без упаковки завода изготовителя не гарантирует сохранность облучателя-рециркулятора. Повреждения облучателя-рециркулятора в результате транспортирования или хранения без упаковки завода-изготовителя устраняются потребителем.

11.5. Рециркуляторы транспортируют всеми видами транспорта, в крытых транспортных средствах в соответствии с требованиями ГОСТ Р 50444 и правилами перевозки грузов, действующими на каждом виде транспорта.

Сведения о сертификации

Облучатели-рециркуляторы медицинские «Armed» CH511-115 (пластиковый корпус) соответствует техническим условиям и признан годным для эксплуатации.

Изготовитель: «Jiangsu Dengguan Medical Treatment Instrument Co., Ltd.»,

Джиангсу Дэнгуан Медикал Тритмент Инструмент Ко., Лтд, Китай

No,17, Danfeng West Road, Jintan City, Jiangsu Provinse, China, 213200
Дистрибьютор: ТМ «Армед»

Тел. в г. Москве: (495) 411-08-11

Тел. в г. Санкт-Петербурге: (812) 702-73-02

Тел. в г. Екатеринбурге: (343) 368-12-33

Гарантийный срок на облучатель-рециркулятор медицинский «Armed» CH511-115 (пластиковый корпус) –12 месяцев с даты продажи при выполнении требований настоящей инструкции.

На быстроизнашивающиеся части гарантия не предоставляется.

Доставка в сервисный центр и обратно осуществляется за счет клиента.

Телефоны сервисных центров:

г. Москва: (495) 411-08-11

г. Санкт-Петербург: (812) 702-73-02

г. Екатеринбург: (343) 357-33-61

Сайт: www.armed.ru

Лампа бактерицидная АРМЕД F15 T8 используется в установках для дезинфекции поверхностей, воды и воздуха в помещениях.

Изготовлена из кварцевого стекла, которое обладает высокой степенью проникновения для бактерицидного излучения.

Применяются во всех сферах, где необходима стерильность и эффективная дезинфекция.

Комплект поставки лампы бактерицидной F15 T8:

•             лампа F15 T8;

•             упаковка.

Технические характеристики лампы бактерицидной F15 T8:

•             тип цоколя: пластиковый G13;

•             напряжение на лампе: 64 В;

•             ток лампы: 0,310 А;

•             длина волны спектральной линии бактерицидного потока: 253,7 нм;

•             мощность бактерицидного потока: 3,5Вт/м²;

•             полезный срок службы: 8000 час;

•             спад бактерицидного потока после 5000 час: 15%;

•             цветовая температура излучения: 30000 К;

•             потребляемая мощность: 15 Вт;

•             максимальный диаметр трубки лампы: 26 мм;

•             максимальная длина лампы: 451,6 мм;

•             вес нетто: 0,75 кг.

Уникальные особенности лампы бактерицидной F15 T8:

•             высокие бактерицидные свойства;

•             срок службы до 8000 часов;

•             препятствует образованию озона.
