Ящик-метабокс – это разновидность выдвижной системы, состоящая из боковых стенок, изготовленных из металла, и роликовых направляющих. Наибольшее распространение метабоксы получили при изготовлении кухонной мебели, так как за счет конструктивных особенностей можно сэкономить рабочее пространство помещения с наличием максимально возможного количества мест хранения различных предметов. Как подобрать, собрать и установить метабокс своими руками, читайте далее.

Система для выдвижного ящика

Содержание

• 1 Метабоксы, высота 54 мм 1.1 Размер присадки
• 1.2 Схема установки ящика и расчет размера дна ящика и задней стенки
• 1.3 Размер невыдвижной части ящика и минимальной глубины корпуса

Актуальные предложения от производителей

Не рекомендую приобретать рассматриваемую продукцию у малоизвестных «кустарных» производителей. Такое изделие может оказаться выполненным из низкокачественного металла, что исключит все описанные выше преимущества метабоксов.

Рассмотрим метабоксы наиболее популярных брендов.

GAMET

Цены в статье актуальны летом 2021 года.

Польская компания GAMET предлагает относительно недорогие металлические ящики. В качестве примера можно рассмотреть технические характеристики модели SPR-10150-350:

Linken System

Linken System предлагает вашему вниманию метабоксы с увеличенной грузоподъёмностью, что можно видеть, ознакомившись с техническими характеристиками одной из моделей этой компании:

BLUM

BLUM — это уже австрийский представитель производителей метабоксов, отличающийся высокой надёжностью, но и немалой стоимостью. Для более тесного ознакомления с их продукцией можно ознакомиться с моделью 320K4500C:

SAMET

Турецкая фирма SAMET также занимается выпуском метабоксов. Их продукция отличается невысокой стоимостью и бесшумной работой. В качестве примера рассмотрим технические параметры модели 1211134 086/250:

GTV

GTV — ещё один производитель из Польши, предлагающий весьма доступную по цене продукцию, с которой можно ознакомиться на примере модели MP-086400-10 86/400:

Метабоксы, высота 54 мм

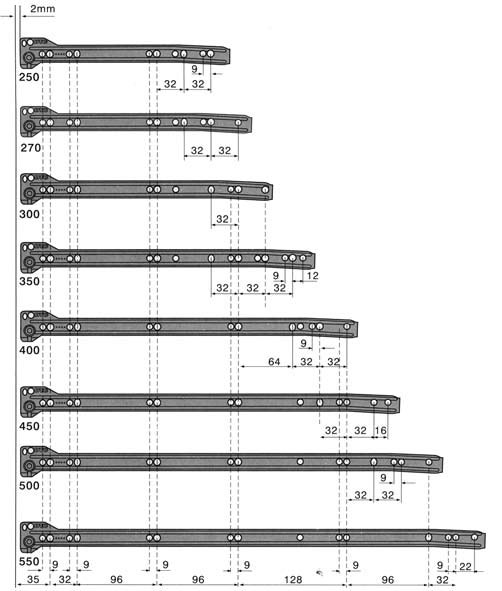

Размер присадки

Внимание!!! Все направляющие для метабоксов монтируются в корпус мебельного изделия с отступом 2 мм от края.

Схема установки ящика и расчет размера дна ящика и задней стенки

Размеры дна ящика и задней стенки расчитываются из расчета внутренних габаритов корпуса минус 31 мм.

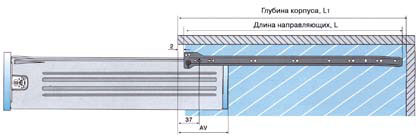

Размер невыдвижной части ящика и минимальной глубины корпуса

Для расчета размера невыдвижной части ящика можно воспользоваться следующей таблицей:

Преимущества

Метабоксы, что это такое? По сути, это конструкции, представляющие собой новое поколение обычных роликовых направляющих. Отличает же их ряд следующих модернизаций:

• Появление дна толщиной 15-18 мм из ламинированной древесно-стружечной плиты;

• Изготовление высоких боковых стенок из тонкого металла;

• Наличие системы регулировки фасадов относительно корпусу мебельного гарнитура.

В итоге метабоксы для кухонной мебели получают важные преимущества:

1. Отличная вместительность. Ведь тонкие металлические стенки намного меньше забирают внутреннего пространства, чем аналогичные элементы, например, в ящиках из дерева, ДСП или МДФ;

1. Значительная грузоподъёмность. Толстая ламинированная древесно-стружечная плита способна выдержать значительный вес, колеблющийся в различных моделях от 20 кг до 30 кг, даже без дополнительных рёбер жёсткости;

1. Удобная и простая инструкция сборки и установки. Не потребуется сверлить технологические отверстия или проделывать иные задачи, требующие наличия специальных инструментов. Вам достаточно будет иметь под рукой обычную отвёртку;

1. Небольшой вес. Здесь снова-таки следует благодарить тонкие стенки конструкции;
2. Невысокая цена;

Рекомендую покупать метабоксы неполного выдвижения, тогда экономическая выгода будет максимальной в сравнении с конкурентами. А вот образцы, выдвигающиеся полностью, в большинстве случае проигрывают по стоимости, например, шариковым системам.

1. Отсутствие эффекта шатания ящика за счёт верхнего крепления направляющих;
2. Красивый современный вид в особенности хорошо сочетающийся с такими стилями, как хай-тек, минимализм и модерн;

1. Достаточно широкий ассортимент линейных параметров. Типичные размеры метабоксов для кухонных шкафов:

1. Длительный эксплуатационный срок;
2. Высокая устойчивость к механическим воздействиям.

Метабоксы, высота 86 мм

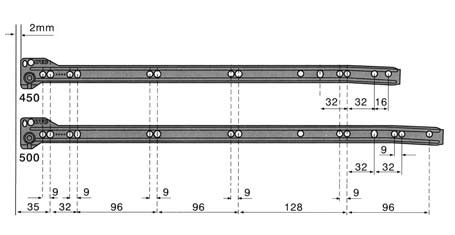

Размер присадки

Внимание!!! Все направляющие для метабоксов монтируются в корпус мебельного изделия с отступом 2 мм от края.

Схема установки ящика и расчет размера дна ящика и задней стенки

Размеры дна ящика и задней стенки расчитываются из расчета внутренних габаритов корпуса минус 31 мм.

Размер невыдвижной части ящика и минимальной глубины корпуса

Для расчета размера невыдвижной части ящика можно воспользоваться следующей таблицей:

Метабоксы, высота 118 мм

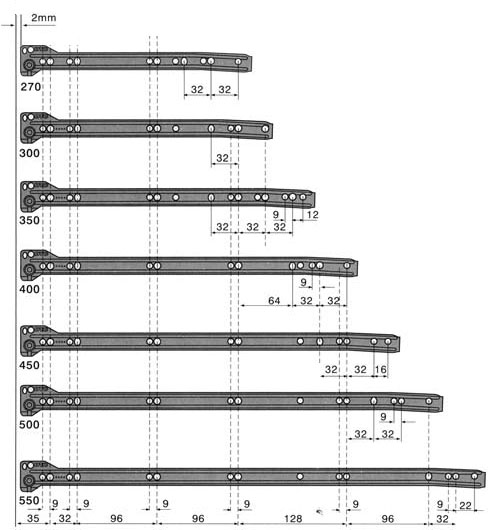

Размер присадки

Внимание!!! Все направляющие для метабоксов монтируются в корпус мебельного изделия с отступом 2 мм от края.

Схема установки ящика и расчет размера дна ящика и задней стенки

Размеры дна ящика и задней стенки расчитываются из расчета внутренних габаритов корпуса минус 31 мм.

Размер невыдвижной части ящика и минимальной глубины корпуса

Для расчета размера невыдвижной части ящика можно воспользоваться следующей таблицей:

Метабоксы, высота 150 мм

Техническое описание:
Материал: сталь Покрытие ролика: полимер Высота боковины: 150 мм Нагрузка до 25 кг Частичное выдвижение Функция самозакрывания Возможность регулировки фасада по горизонтали и вертикали + — 2 мм Цвет: серый и белый размерный ряд: 250, 270, 300, 350, 400, 450, 500, 550 мм

Размер присадки

Внимание!!! Все направляющие для метабоксов монтируются в корпус мебельного изделия с отступом 2 мм от края.

Схема установки ящика и расчет размера дна ящика и задней стенки

Размеры дна ящика и задней стенки расчитываются из расчета внутренних габаритов корпуса минус 31 мм.

Размер невыдвижной части ящика и минимальной глубины корпуса

Для расчета размера невыдвижной части ящика можно воспользоваться следующей таблицей:

Как устроены метабоксы

Достаточно востребованные сегодня системы для выдвижных ящиков – метобоксы. В основном применяются в кухонных шкафах.

Отличаются простой конструкцией.

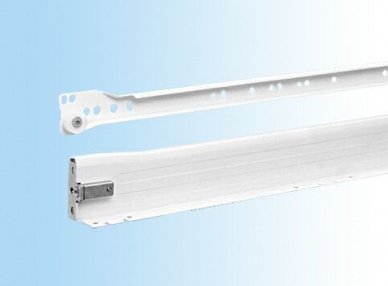

Состоят из двух металлических боковин и, соответственно, двух роликовых направляющих.

Направляющие – металлические планки, покрытые эмалью, с роликом из высокопрочного пластика. Прикрепляются шурупами к стенкам корпуса.

Боковины ящика также предполагают ролики, это отличительная особенность системы метабокс.

Для сборки нужно лишь к боковинам прикрепить дно из ДСП, заднюю стенку и фасад.

Собранный ящик просто вставляются в «дорожки» направляющих, прикрепленных к стенкам корпуса.

Сегодня вы можете купить метабокс с боковинами высотой 54, 86, 118, 150 мм, длиной 350, 400, 500, 600 мм.

Надежные роликовые системы – Hafele.

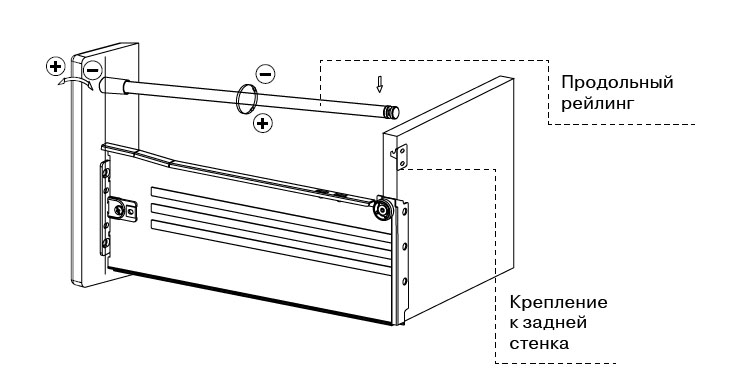

Установка и регулировка рейлинга

Рейлинг крепится к фасаду с помощью самореза и к задней стенке с помощью специального крепления (крепление входит в комплект).

С помощью рейлинга есть возможность изменять расстояние от фасада до задней стенки, для этого необходимо поворачивать рейлинг по часовой/ против часовой стрелки.

Всем привет! Как вы уже поняли, сегодня будем говорить про роликовые направляющие для ящиков и обсуждать их сильные и слабые стороны.

Направляющие являются неотъемлемой частью мебельного производства. Благодаря обширному ассортименту, каждый из нас имеет возможность купить изделия разных производителей. Предлагаемая фурнитура отличается конструкцией, внешним видом, техническими характеристиками и эксплуатационными возможностями. Среди лидеров рынка фурнитуры наиболее значимой фигурой считается Boyard.

Но так ли часто вы встречаете роликовые направляющие, которые можно прикрепить к выдвижным ящикам, от ведущих производителей? Маловероятно.

Предлагаю вам разобраться в ситуации, подробнее изучить особенности роликовых конструкций и понять, так ли они хороши, либо от них стоит отказаться при сборке мебельных ящиков или других элементов.

Содержание

• 1 Метабоксы, высота 54 мм 1.1 Размер присадки
• 1.2 Схема установки ящика и расчет размера дна ящика и задней стенки
• 1.3 Размер невыдвижной части ящика и минимальной глубины корпуса

Что это такое

Конструктивно в мебельных роликовых направляющих нет ничего особенного. Фактически это изделие, состояние из 2 частей. В каждой из них предусмотрен специальный ролик. Но располагаются они на разных концах фурнитуры.

Одна часть изделия монтируется непосредственно на сам выдвижной ящик. Вторая располагается на внутренней стенке ниши под первой. В результате одна часть направляющей вставляется в другую, за счет чего обеспечивается выдвижение. Чтобы избежать повреждения задней стенки, а также не вытащить случайно сам ящик, также в полозьях имеются ограничители. Внешне они напоминают искусственные неровности, расположенные на рельсах. А специальные технологические отверстия позволяют снимать и осуществлять монтаж ящиков выдвижного типа.

В основном схема и устройство везде одинаковые, и в составе фурнитуры используются ролики, изготовленные из пластика.

На самом деле роликовые направляющие давно связаны с мебельным производством. Причем эта связь ранее была достаточно крепкой, но с появлением новых решений стала заметно ослабевать.

Метабоксы, высота 54 мм

Размер присадки

Внимание!!! Все направляющие для метабоксов монтируются в корпус мебельного изделия с отступом 2 мм от края.

Схема установки ящика и расчет размера дна ящика и задней стенки

Размеры дна ящика и задней стенки расчитываются из расчета внутренних габаритов корпуса минус 31 мм.

Размер невыдвижной части ящика и минимальной глубины корпуса

Для расчета размера невыдвижной части ящика можно воспользоваться следующей таблицей:

Разновидности направляющих для выдвижных конструкций

Любой механизм выдвижного типа корпусных предметов мебели основан на работе шариковых или роликовых направляющих. Шариковые элементы еще называют «телескопическими», в простонародье «телескопами» из-за особенностей выдвигания внутренней части полозьев из корпуса извне. По стоимости они несколько дороже, чем роликовые составляющие.

По размерам шариковые направляющие могут быть 25, 30, 35, 40, 45, 50 и 55 см. Роликовые типы направляющих являются самым дешевым и простым механизмом выдвижения – вдоль полозьев скользят пару роликов из пластика, а при подъеме в малую диагональ можно с легкостью достать друг из друга. Роликовые по размеру бывает 25, 30, 35, 40, 45, 50 и 55 см. У каждого из обоих видов есть множество преимуществ и разновидностей.

Выдвижные системы на базе роликовых направляющих

К примеру, на роликовых видах направляющих работают специализированные выдвижные системы, а точнее, метабоксы, которые представляют собой боковины из металла для ящиков, у которых разная высота. Метабоксы иногда называют самбоксами или металобоксами. Они могут быть оснащены поперечными и продольными рейлингами, а еще наращивают посредством перфорированных и глухих вставок, а еще дополнены доводчиками. Большинство корзин и полок выдвижного типа для гардеробных и шкафов-купе с настенным креплением тоже выкатывают благодаря встроенным вовнутрь подвесной рамки направляющей на роликах.

Выдвижные системы на базе телескопических направляющих

Видов телескопических выдвигающихся систем тоже довольно много. Отличают шариковые направляющие для выдвижных ящиков по методу монтажа. Если врезные и накладные, а еще со скрытым типом монтажа – в таком случае механизм выдвижного типа «спрятан» под дном ящика для хранения. Система для сдвигания роликовых типов направляющих не дает возможность встраивать вовнутрь механизма доводчик – он бывает установлен как отдельная капсула и «тормозит» движение ящика. А вот шариковые типы направляющих со встроенным доводчиком представлены в виде единого механизма. Еще все выкатные виды корзин, карго и иных сетчатых систем хранение с доводчиками, которые обеспечивают «втягивание» механизма будут «работать» благодаря шариковым направляющим.

Отдельно следует выделить так называемые тандембоксы – это специализированные выдвижные типы систем с двустенными боковинами из металла, внутри которых есть шариковая направляющая с особой модификацией, которая обеспечивает бесшумное и плавное закрывание на доводчике. Тандембоксы рассчитаны на высокую степень грузовой подъемности, а еще есть модели с динамической нагрузкой до 80 кг. Давайте сравним – несущая способность метабоксов на направляющих с роликами составляет всего лишь до 30 кг.

Роликовые направляющие для выдвижных ящиков, размеры и нюансы по выбору

Габариты роликовых направляющих для выдвижных ящиков и специальных систем хранения выбирают под глубину ниши, в которую вы планируете устанавливать их. При этом собранный ящик обязательно должен быть минимум на 1-2 см по глубине. К примеру, в шкаф с боковинами, глубина которых составляет 42 см, выбирают направляющие с длиной в 40 см. размерный ряд роликовых типов направляющих для выдвигающихся ящиков представлен в размере от 25 до 55 см (крайне редко показатель бывает больше, до 60, 65 и 70 см) с шагом в 5 см. По общей длине рельсы предусмотрены отверстия для установки. Дистанция между ними подчиняется популярному правилу для корпусных предметов мебели, причем оно названо как «система 32». Его суть заключена в кратности дистанции для установки числу 16 и 32 – 128, 96, 64 и пр. При сборке ящиков на роликовых направляющих одну часть рельсы в виде уголка прикрепляют на выдвижной ящик, с захватом дна, а вторую ко внутренней части боковины купейного шкафа.

При выборе роликовых типов направляющих для выдвижных видов ящиков стоит учесть не просто длину рельс, но еще и характеристики качества самого механизма:

1. Толщина металла – главная часть поломок происходит из-за малой жесткости рельс. Выдвижные ящики выпадают из пазов, тем самым выгибая их своей массой. Чтобы такого не произошло, при выборе стоит обратить внимание на металл и его толщину. В идеале следует выбрать для неглубоких «до 35 см) и невысоких (до 25 см по фасаду) выдвижных видов ящиков выбрать направляющие на роликах с толщиной в 0.1 см. Для остальных показатель составляет от 0.12 до 0.15 см.
2. Несущая способность – роликовые виды направляющих для выдвигающихся ящиков является самым недорогим механизмом из всех, которые представлены на рынке. Дешевизна определяется еще и заведомо невысокими требованиями к весовым нагрузкам, качеству ухода и т.д. Динамическая нагрузка на механизм роликового типа не должна быть более 10-20 кг с учетом массы короба (в зависимости от габаритов, выдвигающийся ящик может весить от 3 до 7 кг).

Если вы планируете делать выдвигающиеся ящики в гардеробной или шкафу-купе с высокой нагрузкой и достаточно объемным по размерам, стоит выбирать вариант оснастки среди шариковых выдвижных систем. Дело в том, что они прослужат куда дольше, не будут раздражать резким ходом, шумом и скрипом при движении.

Шарнирные направляющие

Если в роликовыми направляющими для выдвижных ящиков все понятно, то с шариковыми механизмами дела обстоят несколько иначе.

По качественным характеристикам они намного лучше – шариковые устройства более стабильные, долговечные, а еще обеспечивают плавный ход выдвижным ящикам и почти бесшумные. Кроме того, они стоят дороже. Есть и отличная новость, которая заключается в том, что расчет габаритов короба выдвигающихся ящиков для шариковых и роликовых направляющих в полной одинаковый.

Размер зазора между боковинами и коробом ящика для всех видов составляет от 1.25 до 1.3 см. Получается, что вы всегда сможете изменить роликовые направляющие на шариковые (телескопические), если качество первых вас не устроит по какой-то причине. Исключением могут стать врезные типы направляющих и скрытого метода установки – технологические габариты зазоров между боковинами и коробом ящика для них рассчитывается иначе. По размерам выдвигающиеся ящики со скрытым методом установки больше по ширине, а зазоры между коробом и боковинами меньше (по внутреннему размеру 4.9 см и 9 см при расчете).

При этом ест и отличие в монтаже шариковых направляющих для выдвижных систем – если роликовые «цепляют» под донышко, а шариковые вдоль середины боковины. Габариты шариковых направляющих для выдвижных типов ящиков по отверстиям для установки тоже подчиняются правилам «система 32». При выборе направляющих шарикового типа для выдвигающегося ящика стоит обратить внимание на толщину металла, размер и несущую способность механизма.

Телескопические тонкие механизмы больше рассчитаны на монтаж выдвижных полок со средней и малой нагрузкой. Более широкие по размеру и «мощные» подойдет для глубоких ящиков в комоде с шириной до 90 см. Конструкция выдвигающегося ящика, его наполнение изнутри тоже бывает разным по функционалу и размеру.

Метабоксы, высота 86 мм

Размер присадки

Внимание!!! Все направляющие для метабоксов монтируются в корпус мебельного изделия с отступом 2 мм от края.

Схема установки ящика и расчет размера дна ящика и задней стенки

Размеры дна ящика и задней стенки расчитываются из расчета внутренних габаритов корпуса минус 31 мм.

Размер невыдвижной части ящика и минимальной глубины корпуса

Для расчета размера невыдвижной части ящика можно воспользоваться следующей таблицей:

С доводчиком

Направляющие для ящиков с доводчиком имеют схожее с предыдущим вариантом устройство. Доводчик обеспечивает подхват ящика в определённом положении и плавное автоматическое закрытие.

Преимущества – плавность и бесшумность работы, надёжность и удобство эксплуатации, способность выдержать значительные нагрузки.

Метабоксы, высота 118 мм

Размер присадки

Внимание!!! Все направляющие для метабоксов монтируются в корпус мебельного изделия с отступом 2 мм от края.

Схема установки ящика и расчет размера дна ящика и задней стенки

Размеры дна ящика и задней стенки расчитываются из расчета внутренних габаритов корпуса минус 31 мм.

Размер невыдвижной части ящика и минимальной глубины корпуса

Для расчета размера невыдвижной части ящика можно воспользоваться следующей таблицей:

Роликовые

Имеют наиболее простую конструкцию и довольно низкую стоимость. Другая характерная особенность – прочное эпоксидное покрытие (цвет может быть любым).

Минусы – шум при выдвижении/задвижении, невысокая надёжность, относительно малый срок службы при неправильной установке.

Метабоксы, высота 150 мм

Техническое описание:
Материал: сталь Покрытие ролика: полимер Высота боковины: 150 мм Нагрузка до 25 кг Частичное выдвижение Функция самозакрывания Возможность регулировки фасада по горизонтали и вертикали + — 2 мм Цвет: серый и белый размерный ряд: 250, 270, 300, 350, 400, 450, 500, 550 мм

Размер присадки

Внимание!!! Все направляющие для метабоксов монтируются в корпус мебельного изделия с отступом 2 мм от края.

Схема установки ящика и расчет размера дна ящика и задней стенки

Размеры дна ящика и задней стенки расчитываются из расчета внутренних габаритов корпуса минус 31 мм.

Размер невыдвижной части ящика и минимальной глубины корпуса

Для расчета размера невыдвижной части ящика можно воспользоваться следующей таблицей:

Открытого монтажа

Установить подобные направляющие сложнее всего. Процесс занимает много времени и требует приложения значительных усилий.

Плюсы – комфортность использования, высокая надёжность и качество, плавность хода и бесшумность работы.

Установка и регулировка рейлинга

Рейлинг крепится к фасаду с помощью самореза и к задней стенке с помощью специального крепления (крепление входит в комплект).

С помощью рейлинга есть возможность изменять расстояние от фасада до задней стенки, для этого необходимо поворачивать рейлинг по часовой/ против часовой стрелки.

Полного выдвижения

Такая фурнитура наиболее востребована современными производителями мебели. Основа конструкции – подшипник шарикового типа.

Достоинства – позволяют плавно и полно открывать ящик, модельный ряд довольно широк. Минус – необходимость быть предельно аккуратным при установке, чтобы не повредить детали.

Тандембоксы и метабоксы

Это новинки. В магазинах их можно стало встретить совсем недавно. Основные отличия – направляющая располагается внутри боковой металлической стенки, присутствует доводчик и демпферы.

Преимущества – оригинальное дизайнерское решение, эстетичность, способность выдержать большие нагрузки, лёгкость применения, долговечность. Недостатки – требуется использование специальных приспособлений для разметки.

С обратным действием

В этом случае требуется лёгкое нажатие рукой на фасад ящика, чтобы он начал открываться. Никаких ручек и выемок не нужно, что только добавляет привлекательности мебели.

Минус – требуется существенное усилие, чтобы задвинуть ящик. К тому же и выдвигается от чересчур резко.
