Сверлильно-присадочный станок BORING SYSTEM 21 PRESTIGE

Сопутствующие товары

Станок предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях ме-бельных щитов и брусковых деталей.

Преимущества:

• Размер рабочего стола 885×375 мм;
• Задняя направляющая, позволяющая выполнять сверление на расстоянии до 300 мм от края па-нели;
• Литой чугунный рабочий стол;
• Для быстрой перенастройки глубины сверления применено запатентованное устройство «SPIRAL SYSTEM»;
• Подача и рабочий ход многошпиндельной головки осуществляются за счет пневматики до 90°;
• Регулируемые чугунные боковые упоры оснащены миллиметровой шкалой с линзами;
• Использование широкого диапазона сверл различного вращения и длины, диаметром от 1,5 мм до 40 мм;
• Боковая направляющая L=3000 мм (2*1500 мм) с откидными упорами для больших деталей;
• Два упора для позиционирования детали на расстоянии 37 мм от шпинделей при сверлении под петли;
• Машина изготовлена в соответствии со стандартами ЕС.

Отличительные особенности:

Простота сборки готовых конструкций

Точность сверления на станках BORING SYSTEM позволяет просто и без особых усилий собирать готовые конструкции мебельных

Быстрая настройка глубины сверления

Запатентованное устройство «SPIRAL SYSTEM» является эксклюзивной разработкой производителя и предназначено для быстрой настройки глубины сверления. С помощью специальной шкалы, учитывающей толщину заготовки и длину используемого сверла, выставляется максимальный ход сверлильной головки в горизонтальном или вертикальном направлении.

Стандартная комплектация:

• Сверлильно-присадочный BORING SYSTEM 21 PRESTIGE;
• Линейка — 2 шт по 1,5 м;
• Упоры-флажки — 2 шт;
• Быстрозажимные втулки — 5 шт.

Дополнительные опции:

Флажковый упор (на старые и новые модели)

Приспособление для зеркального выставления упоров

Приспособление для сверление под петли под фурнитуру

Salice (без сверел);
Grass (без сверел);
Blum (без сверел);
Hettich (без сверел).

Увеличение максимальной толщины детали до 140мм

Набор упоров для сверления под 45 и 90 град для рамок

Количество шпинделей, шт	21
Расстояние между двумя шпинделями, мм	32
Расстояние между внешними шпинделями, мм	640
Макс. глубина сверления, мм	65
Макс. толщина заготовки, мм	65
Мощность мотора, кВт	1,5
Количество пневмоприжимов, шт	2
Количество флажковых упоров на линейке, шт	2
Количество быстросъемных патронов, шт	5
Линейка основная, мм	3000 (1500х2)
Диаметр аспирационного патрубка, мм	80
Масса, кг	250

Отзывы о Сверлильно-присадочном станке BORING SYSTEM 21 PRESTIGE

Пока нет отзывов на данный товар.

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

Внешний вид товара может отличаться от фотографий на сайте. Несовпадение внешнего вида и комплектности реального товара с фотографиями на сайте не является показателем ненадлежащего качества товара.

Информация о товаре, его технических характеристиках и комплектации приводится в соответствии с общедоступными источниками информации. Технические характеристики и комплектация товара могут быть изменены производителем без предварительного уведомления. Уточняйте важные для Вас параметры у наших менеджеров.

Источник

Сверлильно-присадочный Boring system 21

Сверлильно-присадочный Boring System 21 Maggi предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей. Производство итальянской компании Maggi. Модель Boring system 21 prestige по праву может считаться самой продаваемой среди всех сверлильно-присадочных станков. Станки поставляются в деревянном ящике, что очень удобно и надежно при транспортировке.

Сверлильно присадочный станок Maggi 21 имеет следующую комплектацию:

• Размер рабочего стола 885×375 мм
• Задняя направляющая, позволяющая выполнять сверление на расстоянии до 300 мм от края панели
• Литой чугунный рабочий стол
• Для быстрой перенастройки глубины сверления применено запатентованное устройство «SPIRAL SYSTEM»
• Подача и рабочий ход многошпиндельной головки осуществляются за счет пневматики до 90°
• Регулируемые чугунные боковые упоры оснащены миллиметровой шкалой с линзами и нониусами
• Использование широкого диапазона сверл различного вращения и длины, диаметром от 1,5 мм до 40 мм
• Боковая направляющая L=3000 мм (2 по1500 мм) с откидными упорами для больших деталей
• Два упора для позиционирования детали на расстоянии 37 мм от шпинделей при сверлении под петли.
• Быстрозажимные втулки 5 шт
• Машина изготовлена в соответствии с европейскими стандартами безопасности.

Источник

Boring System 21,23 (Maggi, Италия) cверлильно-присадочный станок

Станки серии BORING SYSTEM предназначены для сверления отверстий в пластях и кромках, а также для выборки гнезд на пластях щитов возле кромок.

ЛУЧШИЙ СТАНОК НА РЫНКЕ

Станки серии BORING SYSTEM предназначены для сверления отверстий в пластях и кромках, а также для выборки гнезд на пластях щитов возле кромок. Отверстия на пластях щитов могут располагаться вдоль любых кромок щита, а в поперечном направлении на любом расстоянии от короткой стороны щита. Зажим щита, подача инструмента и наклон сверлильной головки пневматические. Длина детали не ограничена. Для быстрой перенастройки глубины сверления применено устройство «QUICK DEPTH».

Преимущества и конструктивные особенности

В комплектацию оборудования входят:

— 2 линейки 1500 мм с 1 упором каждая.
— 2 пневматических прижима
— 2 фронтальных вертикальных упора для совмещения вертикального и горизонтального сверления
— Пневматический наклон сверлильной головки 0-90 гр. с блокировкой в любом положении и фиксатором на 45 гр.
— Устройство “Quick depth” для регулировки и прямого считывания глубины сверления
— Индикатор рабочей высоты по отношению к толщине заготовки
— Шпиндели быстрого зажима
— 5 шт быстрозажимных патронов
— Норматив СЕ

• Запатентованная система безопасных прижимов позволяет гарантировать идеальный зажим заготовки, обеспечивая при этом полную безопасность оператора.

Источник

Сверлильно-присадочный станок Maggi BORING SYSTEM 21 PRESTIGE 16228101

• Напряжение: 380 В
• Частота вращения шпинделя: 2800 об/мин
• Число скоростей: 12
• Вес нетто: 260 кг
• Мощность (Вт): 1500
• Кол-во вертикальных сверлильных групп: 1 шт
• Кол-во горизонтальных сверлильных групп: 1 шт

Все характеристики

Спишите до 129899 р. бонусами Начислим 3247 бонусов

Сверлильно-присадочный станок Maggi BORING SYSTEM 21 PRESTIGE 16228101 предназначен для изготовления горизонтальных и вертикальных, глухих и сквозных отверстий в заготовках из древесины, в торцах и нижней плоскости мебельных панелей (щитов).

Модель используют в производственных цехах для обработки небольших партий однотипных деталей. Регулируемый упор на столе и позиционирование при помощи линейки и линзы обеспечивают высокую точность сверления.

Технические характеристики сверлильно-присадочного станка Maggi BORING SYSTEM 21 PRESTIGE

Напряжение – характеристика электрической сети, к которой будет подключаться сверлильный станок.

220В – однофазная бытовая сеть, от которой работают все устройства и приборы в обычных домах и квартирах, в бытовых условиях.

380В – трехфазная промышленная сеть, использующаяся на крупных производствах, фабриках, заводах для подключения высокомощной техники.

Важно помнить, что рассчитанный на сеть 380 В агрегат не сможет работать от 220 В, и наоборот.

Источник

Сверлильно-присадочный станок MAGGI BORING SYSTEM 21 PRESTIGE

Преимущества MAGGI BORING SYSTEM 21 PRESTIGE :

• Рабочий стол 885×375 мм, отлитый из чугуна
• Устройство «SPIRAL SYSTEM» для быстрой и точной настройки глубины сверления
• Сверление в торец, в пласть и под углом 45°
• Пневмопривод позиционирования сверлильного блока
• Возможность создания отверстий на расстояние до 300 мм от края заготовки
• Выборка в гребенке под чашечные сверла
• Чугунные боковые упоры и увеличительная линза на миллиметровой шкале
• Специальные упоры для сверления под петли
• Составная линейка длиной 3000 мм с флажковыми упорами
• Сделано в Италии

Сверлильно-присадочный станок с 21-шпиндельным сверлильным блоком MAGGI BORING SYSTEM 21 PRESTIGE обеспечит быстрое и высокоточное сверление глухих и сквозных отверстий в панелях МДФ, ДСП, в брусках и других деревянных деталях:

• В торец
• В нижнюю плоскость
• Под углом 45°

Благодаря выборке в гребенке и специальным упорам станок удобен при сверлении отверстий под мебельные петли. Точность сверления отверстий гарантирует простоту и идеальное качество сборки мебели.

ПОДРОБНОЕ ОПИСАНИЕ УЗЛОВ MAGGI BORING SYSTEM 21 PRESTIGE И ИХ ФУНКЦИЙ

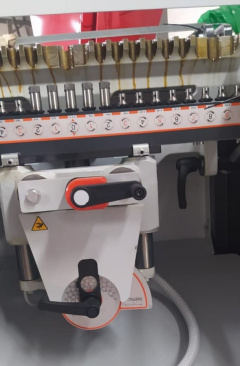

СВЕРЛИЛЬНЫЙ БЛОК

Сверлильный блок оснащен 21 шпинделем. Их центры расположены на расстоянии 32 мм. Шпиндели вращаются со скоростью 2800 об/мин посредством электропривода мощностью 1,5 кВт.

Предусмотрено использование сверл различных типов и длины с диаметром от 1,5 до 40 мм. Рабочий ход сверлильного блока обеспечивается пневматикой.

ПНЕВМОПРИВОД СВЕРЛИЛЬНОГО БЛОКА

За счет поворота сверлильного блока MAGGI BORING SYSTEM 21 PRESTIGE способен сверлить заготовки:

Позиционирование сверлильного блока выполняется при помощи пневмоцилиндра по команде с панели управления.

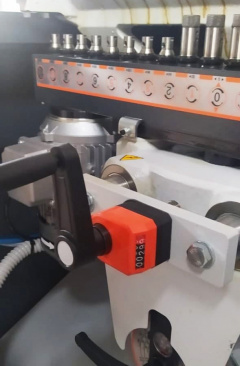

НАСТРОЙКА ГЛУБИНЫ СВЕРЛЕНИЯ

Рабочий ход сверлильного блока в диапазоне от 0 до 65 мм быстро и точно регулируется при помощи запатентованного компанией MAGGI устройства «SPIRAL SYSTEM». При настройке глубины сверления благодаря специальной шкале учитываются толщина заготовки и длина используемого сверла.

ГРЕБЕНКА С ВЫБОРКОЙ

Выборка в гребенке позволяет использовать чашечные сверла, которые используются для создания отверстий под петли.

ПОЗИЦИОНИРОВАНИЕ ЗАГОТОВКИ

Обрабатываемая деталь размещается на литом чугунном рабочем столе размером 885×375 мм.

Установка изделия по ширине выполняется при помощи двух массивных боковых упоров из чугуна. Миллиметровая шкала, по которой они выставляются, имеет нониусную шкалу и увеличительную линзу, благодаря которым достигается высокая точность и удобство настройки.

Задняя направляющая позволяет сверлить отверстия в нижней плоскости изделий на расстоянии до 300 мм от края панели. Два упора обеспечивают позиционирование детали на расстоянии 37 мм от шпинделей при сверлении под петли.

РАСШИРИТЕЛЬНАЯ ЛИНЕЙКА

В комплект поставки входит линейка длиной 3000 мм, позволяющая работать с изделиями больших размеров. Она состоит из двух частей по 1500 мм, каждую из которых можно использовать как самостоятельную линейку.

К линейке прилагаются два откидных флажковых упора. Опционально можно добавить еще два упора.

>

ПРИЖИМ ДЕТАЛИ

Два пневматических прижима обеспечивают надежную фиксацию изделия на рабочем столе на время сверления.

При необходимости они легко перемещаются над рабочим столом по прижимной балке, вылет которой также регулируется. Это позволяет обеспечить равномерный прижим детали любого размера.

Купить сверлильно-присадочный станок MAGGI BORING SYSTEM 21 PRESTIGE с доставкой по всей России или самовывозом, вы сможете в нашем интернет-магазине DrevoX.ru. Мы предлагаем не только лучшие цены на MAGGI BORING SYSTEM 21 PRESTIGE, но и широкий ассортимент другого оборудования для производства мебели.

• Информация об оборудовании, размещенная на этом сайте, не является публичной офертой
• Актуальные цены и наличие товара уточняйте у специалистов компании Древокс
• Производитель оставляет за собой право вносить конструктивные изменения для повышения качества оборудования без уведомления покупателя
• Изображения приведены для общей иллюстрации и могут отличаться от конкретной комплектации станка

Состояние:	Новое
Производитель:	MAGGI
Шпиндельный блок:	21 шпиндель
Плоскость обработки:	Пласть, 45⁰, Торец
Гребёнка с выборкой:	Да
Количество прижимов:	2

Количество шпинделей

Расстояние между центрами шпинделей

Расстояние между внешними шпинделями

Максимальная глубина сверления

Максимальная толщина заготовки

Мощность двигателя шпинделей

Количество пневмоприжимов

Количество флажковых упоров на линейке

2 + 2 доп.

Количество быстросъемных патронов

Длина основной линейки

3000 (2 шт. x 1500)

Диаметр аспирационного патрубка
