DE DEUTSCH

INSTALLATIONSANLEITUNG,

INSTANDHALTUNG

UND VERWENDUNG DES ENTSORGERS

Bevor Sie das Produkt installieren, lesen Sie alles sorgfältig durch. . Installations-, Wartungsund Bedienungsanleitung. . Vor Beginn der Arbeit Bestimmen Sie, welche Werkzeuge, Materialien und Ausrüstung, die Sie brauchen..

Bevor Sie den Entsorger installieren, stellen Sie sicher, dass Sie alle erforderlichen Teile des Produkts haben..

BEN ÖTIGTE WERKZEUGE UND MATERIALIEN:

Schraubendreher, Scharnierzange, Isolierband, Schutzbrille

ERFORDERLICHE INSTRUMENTE, MATERIALIEN UND OPTIONALE AUSRÜSTUNG:

ein Kreuzschlitzschraubendreher, ein Entwässerungsbohrer, elektrische Klemme 9,5 mm, Gewindemuttern (2), Siphon 38 mm, Bohrer 32 mm, Hammer, Eisensäge, Wasserschlauchklemme, Rohrzange, Kupfer Erdungskabel, Geschirrspüler Abflussrohr Kit, elektrisch Schalter, Verlängerungsrohr

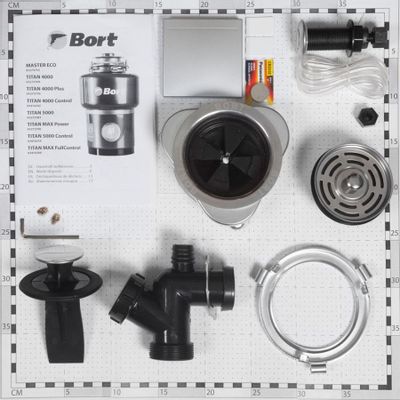

1.BESCHREIBUNG DES PRODUKTS (ABB.1.1) Montageeinheit

1..Stopper

2..Waschflansch

3..Gummidichtungen (2)

4..Stützring

5..Montagering

6..Schrauben

7..Sicherungsring

8..Schalldämpfender Bildschirm Entsorger

9..Einbaudichtung / Schutzreflektor

10..Ösen

11..Unterer Befestigungsring

12..Den Geschirrspüler entleeren

13..Auslassöffnung Entwässerungssystem

14..Befestigungsschrauben

15..Gummidichtung

16..Flansch

17..Abflussrohr mit einem Knie

2.TRENNUNG DES TROPFENHORNS BEACHTUNG!

Zum Zeitpunkt der Installation des Geräts wird empfohlen Schutzbrille tragen..

Lösen Sie die Mutter (1) an der Oberseite der Wasserfalle (4) mit einem Rohrschlüssel (Abb.. 3..1).. relative Luftfeuchtigkeit nicht mehr als 80%..

Lösen Sie die Mutter (2) auf der Oberseite des Verlängerungsrohrs.. Entfernen Sie das Verlängerungsrohr..

Lösen Sie die Mutter (3) an der Unterseite des Waschflansches..

Schieben Sie den Waschflansch nach oben durch Ablaufloch der Spüle und entfernen Sie es (Abb.. 3..2)..

REINIGEN SIE DEN WASCHFAN-VERPACKUNGS- ORT

Aus dem Dichtstoff oder dem Müll..

HINWEIS: Es kann notwendig sein, die Ablaufbohrung für zu erweitern

Befestigungsvorrichtung für Befestigungsflansche..

Ausrüstung für die Erweiterung der Entwässerungsbohrung wird separat erworben..

3. DEMONTAGE DER MONTAGEEINHEIT

Drehen Sie die Baugruppe (Abb..4..1) und lockere die drei Befestigungsschrauben (1) Der Zugang zum Ring (2)..

Trennen Sie den Sicherungsring vom Flansch mit einem Schraubenzieher. . Jetzt kann die Montageeinheit demontiert werden..

4. BEFESTIGEN SIE DIE BEFESTIGUNGSMONTAGE WASCHEN ABB.5.1.

BEACHTUNG! Um des entsorgers zu installieren, sollte die Dicke der Spüle im Bereich des Abflusslochs nicht mehr als 18 mm betragen..

1.. Eine oder zwei Gummidichtungen (2) unter dem Waschflansch (1) anbringen. . Stelle sicher das Die Entwässerungsöffnung ist nicht verstopft und auf eingestellt Flanschscheibe / Dichtung. . um zu Der Flansch der Spüle wurde an Ort und Stelle, Sie müssen es mit einer schweren Last zerquetschen..

(Um Kratzer zu vermeiden, verwenden Sie ein Handtuch als Futter..)

2..Legen Sie den zweiten Gummiteil auf den Boden der Spüle eine Dichtung (2), eine Kartondichtung (optional) (3) und einen Metallstützring (4) (flache Seite nach oben)..

3..Während Sie die zweite Gummidichtung halten, Kartonpolsterung (optional) und einen Metallstützring, legen Sie den Befestigungsring (5) auf den Flansch der Spüle, so dass es mit dem Stützring ausgerichtet..

4..Drücken Sie fest auf den Boden der Spüle Gummi Dichtung, Pappdichtung, Unterstützung Ring und Montagering schieben Sie den Sprengring (7) auf den Flansch der Spüle es rastet in die Flanschnut ein..

5..Ziehen Sie die drei Befestigungsschrauben (6) an Die Befestigungsanordnung war dicht und gleich-

mäßig drückte auf die Spüle..

5. REINIGUNG DER ABLAUFROHRE

Wenn Sie das Abflussrohr nicht reinigen, kann es verstopfen..

1..Entfernen Sie den Wasserabscheider.. (Abb..6..1)

2..Entfernen Sie mit einem Reiniger alle Feststoffe Niederschlag im horizontalen Teil der Entwässerung Rohre, bewegt sich mit Seite des Siphons in Richtung der Hauptleitung Rohr..

WENN DER GESCHIRRSPÜLER NICHT SEIN WIRD AN DEN ENTSORGER VERBUNDEN, GEHEN SIE ZU TEIL 7 DIESER ANLEITUNG

6. ANSCHLUSS DES GESCHIRRSPÜLERS MASCHINEN UND TRANSFERANSCHLUSS

Wenn das Spülbecken mit Flüssigkeit überfüllt ist, soll man es zum Abfallentsorger durch die Einlaufföffnung in seinem oberen Teil anschließen.. (Abb.. 7..2)

Bei allen Modellen im Saugrohr gibt es Partition. . Die Partition muss entfernt werden (Abb.. 7..1)..

PLATTE / PARTITION ENTFERNEN

1..Legen Sie den Entsorger auf eine Seite und legen Sie ihn Schraubenzieher in den Anschluss für den Geschirrspüler, schieben Sie es bis es wird nicht an der Trennwand am Ende des Abzweigrohrs anliegen..

2..Mit mehreren Hammerschlägen das Septum im Abzweigrohr ausbrechen (Abb..7..1)..

3. . Entfernen Sie die geprägte Trennwand von der Entsorgungsschale..

Wenn Sie den Geschirrspüler anschließen möchten, muss er an den Einlass der Überlaufauslassrohre angeschlossen werden. . Zum Anschluss an den Überlauf-Einlass entfernen Sie die Abdeckung des Auspuffrohrs, indem Sie den Deckel abschrauben (Abb..7..3)..

7. ANSCHLUSS DES ENTSORGERS AN DIE BEFESTIGUNGSEINHEIT

BEACHTUNG!

Um Verletzungen zu vermeiden, folgen Sie den Anweisungen so dass während der Entfernung und Installation eines Teils Dein Körper war nicht unter dem Entsorger; Während der Installation ist es möglich, es fallen zu lassen..

Entfernen Sie alle Gegenstände aus der Mahlkammer Produkt vor der Installation auf der Spüle..

1..Installieren Sie das Produkt so, dass bieten einfachen Zugriff auf die Schaltfläche „Neustart“ Motor befindet sich im unteren Teil des Körpers.. Blockiere diesen Ort nicht mit irgendwelchen Objekten..

2..Platzieren Sie den Entsorger mit drei Halterungen Schleifen (1) in die Gleitposition durch Montage-

schienen (2).. (Abb.. 8..1)

3.. Heben Sie den Entsorger an, legen Sie den Deckel ein Ende (Einbaudichtung) in der Halterung und drehen Sie den Einstellring nach rechts (mit einem Schraubenschlüssel oder einstellbar Zange), bis die Montageschlaufen (3) gegenüber den Montageschienen fixiert sind (Abb.. 8..2)..

Stellen Sie sicher, dass alle drei Befestigungsschlaufen verriegelt sind.. Disponent ist installiert..

4.. Lassen Sie Wasser in die Spüle laufen und prüfen Sie die Anschlüsse auf Undichtigkeiten..

5. . Setzen Sie den geräuschabsorbierenden Bildschirm in den Abfluss ein Loch flache Seite nach oben.. (Abb.. 8..3)

8. ANSCHLUSS DES AUSGANGSROHRES

Zum Abflussrohr

BEACHTUNG!

Es wird empfohlen, eine Schutzbrille zu tragen, wenn Sie den Entsorger installieren..

Bei allen Modellen ist das Abflussrohr angeschlossen mit einer Schraubverbindung (Abb..9..2)..

Verwenden Sie nur ein Sanitärdichtmittel zum Verbinden des Flansches der Spüle mit dem Entsorger..

Verwenden Sie keine Dichtstoffe für Rohrgewindeverbindungen oder anaerobe Verschraubungen Dichtstoffe..

Sie können das Produkt beschädigen..

Überprüfen Sie den Entsorger und die Armaturen regelmäßig auf Undichtigkeiten, da diese undicht sind Wasser kann Sachschäden verursachen..

Der Hersteller ist nicht verantwortlich für Sachschäden durch Wasserlecks..

INSTALLATION DES ABFLUSSSYSTEMS

1. . Setzen Sie den Flansch (2) auf das Abflussrohr Setzen Sie die Gummidichtung (1) ein.. Befestigen Abflussrohr, ziehen Sie es fest an den Körper Entsorger mit Schrauben (4).. (Abb..9..1)

9. ANSCHLUSS DES ENTSORGERS AN DAS ELEKTRISCHE NETZWERK

BEACHTUNG! ELEKTRISCHER SCHOCK STROM

•Um einen Stromschlag zu vermeiden, schalten Sie das Gerät aus, bevor Sie das Produkt installieren oder warten..

•Wenn Sie nicht genug qualifiziert sind, Einen Elektriker rufen, um das Produkt zu verbinden an die Macht..

•Wenn ein dreipoliger Erdungsstecker zum Anschließen verwendet wird ein Drei-Kontakt Steckdose mit Boden..

•Verändern Sie nicht das Design des mitgelieferten Steckers Gerät..

•Unsachgemäße Erdung der Ausrüstung kann einen elektrischen Schlag verursachen Strom..

•Alle elektrischen Verbindungen müssen mit den elektrischen und Normen..

•Schließen Sie den Boden nicht an das Versorgungsrohr an Gas..

ordnungsgemäßer Erdung..

•Wenn das Netzkabel beschädigt ist, muss es im Kundendienst ausgetauscht werden..

HINWEIS: Der Zugang zu einer geerdeten Steckdose ist erforderlich.. Installation aller zusätzlichen Steckdosen müssen von einem qualifizierten Elektriker ausgeführt werden und alle Steckdosen müssen ordnungsgemäß geerdet sein..

Schalten Sie das Gerät ein / aus

In Abhängigkeit vom Modell werden die Abfallentsorger mit zwei Steuerungsarten komplettiert: Funkschalter (wird an der Wand platziert) oder Luftschalter..

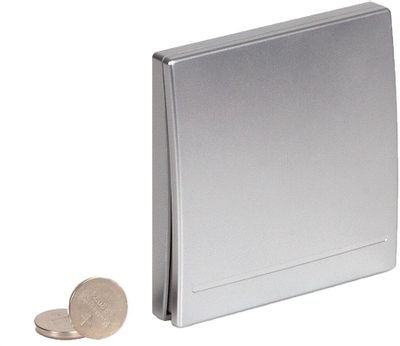

Funkschalter (Wandschalter)

Die Abfallentsorger der „Control” und “FullControl“ Serien sind mit einem drahtlosen Wandschalter ausgestattet..

Der Schalter sollte sich an einem gelegenen (sicheren für Kinder) Ort über der Tischplatte befinden..

Um den Schalter an der Wand zu befestigen, verwenden Sie doppelseitiges Klebeband..

Um das Gerät anoder abzuschalten, halten Sie die Taste 2-3 Sekunden lang gedrückt.. Typ des Einspeiseelements: Batterie; Spannung: 12V; Typ: A27

Luftschalter

Die Disposer sind mit einem luftschalter und einem Verbindungsrohr ausgestattet.. (außer„Control“ -Se- rie)..

INSTALLATION OF AIR SWITCH

1..Drill a hole with a diameter of 32 mm in suitable top or top the panel of a sink.. Some sinks may already have a suitable A hole for the opening of which is necessary remove the cover..

2..Unscrew the nut from the body of the push button, while holding the stainless steel washer and rubber gasket in place. . Place one end of the PVC tube on the spout on the body Press the other end to A hole in the table top and a nut located under the countertop.. (Fig..10..2)

3..Place the push button housing in the hole and tighten the nut underneath countertop (enough arm effort). . Do not use the key to tighten nut. . (Fig..10..3)

4..Take the other end of the duct and tightly put it

on the spout of the air switch located on the bottom of the disposer. . (Fig. .10. .4) Hand tighten the clamping nut.. The disposer installation is complete.. Before using the product, read all of the instructions.. operation and safety contained in paragraph 10 of this manual.. In conclusion, install the plug in the sink in the Closed position.. Fill the sink with water, Remove the plug and check the connections on the a water leakage..

10. ATTENTION! IMPORTANT INSTRUCTIONS FOR

SAFETY

•If the air switch does not work, remove the plug power supply from the outlet and check the air duct pneumatic switch and delivered to the outlet electricity..

•This product is designed for grinding food residues at home; the ingress of substances other than food into the disposer may cause injury and / or damage property.. To reduce the risk of Do not use a washer with an installed disposer not for food purposes (for example, for bathing a child or washing your head)..

•Children should be supervised adults and should not play with a disposer. . To reduce the risk of injury

—It is necessary to keep a watchful eye on children use of the product..

—If the wedging in the disposer is eliminated, turn off the appliance and disconnect it from the electrical network..

•Use a wrench for self-removal of jammed waste according to description in the section „Elimination of jamming disposer„..

•Use tongs or pliers to remove foreign objects from the product..

•To reduce the risk of injury from particles that are thrown out by the disposer, it is prohibited to use grinders without noise shielding screen (Fig..8..3)..

•Place the plug in the drain hole, as shown in Fig.. 11. .2 or 11. .4. . Do not allow the following items to fall into the disposer: shells, including oyster, caustic means for cleaning pipes or similar chemical products, glass, porcelain or plastic, large (hollow) bones, metal objects (bottle caps, cans, or kitchen appliances), hot fat or other hot liquids..

•Replace worn noise glossy screen / installation gasket / protective reflector if they are worn and are no longer able to prevent waste or water..

•Wenn der Entsorger ausgeschaltet ist, verwenden Sie einen Stopper, um dies zu verhindern Fremdkörper beim Schleifen Kamera. . Stellen

Sie sicher, dass die Macht des Entsorgers ist behindert..

• Bevor Sie den Reset-Knopf drücken, den Stau beseitigen oder Fremdkörper aus der Zerkleinerungskammer entfernen, stellen Sie sicher, dass Das Essen ist ausgeschaltet..

•Halten Sie Hände und Finger außerhalb der Reichweite von Entsorgungskammer..

BRANDGEFAHR:

Um die Möglichkeit zu minimieren Nicht in der Nähe von Feuerlöschern lagern Gegenstände wie Lumpen, Papier oder Aerosoldosen. . Lagern oder benutzen Sie kein Benzin oder ähnliches brennbare Dampf-Gas-Gemische und Flüssigkeit in der Nähe des Entsorgers..

Folgendes nicht zulassen Kamera-Produkte: Farben, Lösungsmittel, Haushalt Reinigungsmittel und Chemikalien, Automobilflüssigkeiten, Kunststoffverpackungen..

HANDBUCH

1.. Verwenden Sie den Luftschalter (Abb.. 11..1), um den Entsorger zu starten..

2. . Senken Sie die Lebensmittelabfälle langsam in die Kammer und installieren Sie das Filtergitter in einer vertikalen Position (so dass es durchfließt Wasser) um Lärm zu reduzieren und möglich Werfen von Abfall während des Schleifens (Abb.. 11..2)..

3.. Nachdem der Schleifvorgang abgeschlossen ist, schalten Sie die Entsorger und lassen Sie das Wasser für mindestens 15 laufen s, um die Abflussleitung zu spülen..

SOLLTE

•Speisereste unter Druck mahlen kaltes Wasser nicht weniger als 6 Liter / min..

•Mahlen Sie Feststoffe wie kleine Knochen und Fruchtrückstände zum Reinigen Hackkammern..

•Grind Zitrusfrüchte, Melonen, Gemüse und Kaffeebohnen..

•Lassen Sie das Wasser nach dem Schleifen auslaufen mindestens 15 Sekunden, um den Abfluss zu spülen Pipeline..

•Ziehen Sie das Produkt aus der Steckdose, bevor Sie den festsitzenden Rotor mit einem Werkzeug entfernen..

•Speichern Sie keine Objekte unter dem Display, um den Zugriff auf die Schaltfläche zu gewährleisten Neustart..

UNTERLASSEN SIE

• Verwenden Sie kein heißes Wasser beim Schleifen Reste von Produkten (obwohl heiß Wasser durch

das Produkt zwischen Schleifen)..

•Schalten Sie das Wasser oder das Produkt erst aus, wenn das Schleifen beendet ist.. Es ist ein Geräusch von laufendem Motor und Laufen Wasser..

•Mahlen Sie keine großen Mengen Ei Schalen, faserige Materialien zum Beispiel Mais Schalen, Artischocken, etc.., um ein mögliches Verstopfen des Rohres zu vermeiden..

•Nur Lebensmittel mahlen..

•Verwenden Sie dieses Gerät nicht zum Schleifen von harten Materialien wie Glas und Glas Metall..

•Gießen Sie niemals Fett, Öl oder Fett hinein Shell, da dies zu Verstopfungen führen wird Entwässerungsund Abwassersysteme..

•Befüllen Sie die Entsorgungskammer nicht mit einer großen Menge an Reinigungsmitteln Gemüse.. Schalten Sie stattdessen zuerst das Wasser ein und Entsorger und senken Sie es allmählich Reinigung..

REINIGUNG DER ENTSORGUNGSKAMMER

Im Laufe der Zeit können Fett / Nahrungsmittelpartikel in der Mahlkammer anreichern und schützen Reflektor, der einen unangenehmen Geruch verursacht.. Zum Reinigungsmahlkammer und Reflektor:

1..Schalten Sie das GERÄT aus und trennen Sie es vom Stromnetz..

2..Durch die Abflussöffnung mit einem Schwamm Zum Waschen den Boden reinigen Oberflächen Schutzreflektor und Innenoberteil Kanten der Hackkammer..

3. . Setzen Sie den Stopfen in das Abflussloch und füllen Sie das Waschbecken mit halbem Wasser..

4.. Mischen Sie 60 ml Backpulver mit Wasser.. Schalten Sie das Produkt ein und ziehen Sie den Stecker aus der Spüle.. Waschen von Fremdpartikeln..

BESEITIGUNG DES KOLBEN-ENTSORGERS

Wenn während des Betriebs der Entsorger Motor angehalten, möglicherweise verklemmte bewegliche Teile..

Um Jammen zu beseitigen:

1..Schalten Sie den Entsorger aus und schalten Sie das Wasser aus..

2..Stecken Sie ein Ende des Schlüssels in das mittlere Loch an der Unterseite des Produkts, um einen eigenständigen Stecker zu erhalten Beseitigung von festsitzendem Abfall (Abb. . 11. .5). . Drehen Sie den Schlüssel vor und zurück bis so lange wie Er wird keine volle Drehung machen.. Mitnahme Schlüssel..

3..Entfernen Sie fremde Objekte aus dem Hilfe tickt mit langen Handgriffen. . Geben zum Motor des Produkts 3 bis 5 Minuten abkühlen lassen und den roten Reset-Knopf an der Unterseite des Entsorgers

drücken (Abb. .11. .6) (Wenn der Motor nicht anspringt, überprüfen Sie die Schutzschild für die Anwesenheit von Leistungsschalter und ausgebrannt Sicherungen)..

BEDIENUNG

Wenn Sie Wartungsarbeiten durchführen müssen oder reparieren Sie das Produkt, wenden Sie sich an einen autorisierten Händler Service Center oder zu Ihrem Händler..

Die Garantie erlischt in folgenden Fällen:

—wenn das Produkt mit Beeinträchtigungen verwendet wurde Anforderungen dieses Handbuchs

—in Gegenwart von Spuren der Öffnung des Körpers des Produkts zur Selbstreparatur

Weitere Informationen zu den Garantiebedingungen finden Sie in der Garantie Coupon..

GB ENGLISH

INSTALLATION INSTRUCTIONS, MAINTENANCE AND USING THE DISPOSER

Before installing the product, read everything carefully.. Installation, maintenance and use manual.. Before starting work determine which tools, materials, and equipment you need..

Before installing the disposer, make sure that you have all the necessary parts of the product..

REQUIRED TOOLS AND MATERIALS:

screwdriver, Hinged pliers, insulation tape, protective glasses

REQUIRED INSTRUMENTS, MATERIALS AND OPTIONAL EQUIPMENT:

a Phillips screwdriver, a drainage drill, electrical terminal 9..5 mm, threaded nuts (2), siphon 38 mm, drill 32 mm, hammer, hacksaw, water hose clamp, pipe pliers, copper grounding wire, dishwasher drainage pipe kit, electric switch, extension pipe

1. DESCRIPTION OF THE PRODUCT (FIG.1.1)

Assembly unit

1..Stopper

2..Washing flange

3..Rubber gaskets (2)

4..Support ring

5..Mounting ring

6..Screws

7..Locking ring

8..Sound attenuating screen Disposer

9..Installation gasket / protective reflector

10..Eyelets

11..Lower mounting ring

12..Drain the dishwasher

13..Outlet opening Drainage system

14..Mounting Screws

15..Rubber gasket

16..Flange

17..Drain pipe with a knee

2. DISCONNECTION OF THE DROP HORN ATTENTION!

At the time of installation of the device is recommended Wear safety glasses. . Loosen the nut (1) on the top of the water trap (4) with a pipe wrench (Fig.. 3..1).. relative humidity not more than 80%.. Loosen the nut (2) on the top of the extension pipe.. Remove the extension pipe..

Loosen the nut (3) at the bottom of the washing flange..

Push the washing flange upwards through drain hole of the sink and remove it (Fig.. 3..2)..

CLEAN THE WASH FAN WRAPPING PLACE FROM THE SEALANT OR THE GARBAGE..

NOTE: It may be necessary to expand the drain hole for installation flange fastening disposer. . Equipment for extending the drainage hole is purchased separately..

3. DISASSEMBLY OF THE ASSEMBLY UNIT

•Turn over the assembly (Fig. .4. .1) and loosen the three fixing screws (1) The access to the ring (2)..

•Disconnect the retaining ring from the flange with a screwdriver.. Now the assembly unit can be disassembled..

4. ATTACHING THE FIXING ASSEMBLY TO WASHING Fig.5.1.

ATTENTION! To install the disposer, the thickness of the sink in the area of ​the drain hole should be no more than 18 mm..

1.. Install one or two rubber gaskets (2) under the washing flange (1). . Make sure that The drainage hole is not clogged, and set to flange washer / gasket.. In order to The flange of the sink became in place, you need to crush it with a heavy load.. (To avoid scratches, use a towel as a lining..)

2. . Put the second rubber part on the bottom of the kitchen sink a gasket (2), a cardboard gasket (optional) (3) and a metal support ring (4) (flat side up)..

3. . While holding the second rubber gasket, cardboard padding (optional) and a metal support ring, put the mounting ring (5) on the flange of the sink so that it aligned with the support ring..

4. . Pressing tightly to the bottom of the sink rubber gasket, cardboard gasket, support ring and mounting ring, slide the snap ring (7) onto the flange of the sink so that it snaps into the flange groove..

5.. Tighten the three fixing screws (6) to The fixing assembly was tight and evenly pressed to the sink..

5. CLEANING THE DRAIN PIPE

If you do not clean the drain pipe, it can clog..

1..Remove the water trap.. (Fig..6..1)

2..Using a cleaner, remove all solid precipitation in the horizontal part of the drainage pipes, moving with side of the siphon towards the main pipe..

IF THE DISHWASHER WILL NOT BE CONNECTED TO THE DISPOSER, GO TO PART 7 OF THIS INSTRUCTION

6. CONNECTING THE DISHWASHER MACHINES AND TRANSFER CONNECTION

If the sink is full of liquid it can be discharged into the disposer through the inlet in its upper parts. . (Fig.. 7..2)

On all models inside the intake pipe there is partition.. The partition must be removed (Fig.. 7..1)..

REMOVING THE PLATE / PARTITION

1. . Place the disposer on one side and place it screwdriver into the connection for the dishwasher, pushing it until it will not rest against the partition in the end of the branch pipe..

2.. With several blows of the hammer, knock out the septum in the branch pipe (Fig.. 7..1)..

3. Remove the embossed partition from the disposer bowl.. If necessary to connect the dishwasher, then it should be connected to the inlet of the overflow outlet pipes To connect to the overflow inlet, remove the exhaust pipe cover by unscrewing the cover (Fig.. 7..3)..

7. CONNECTING THE DISPOSER TO THE FIXING UNIT ATTENTION!

To avoid injury, follow the so that during the removal and installation of a part Your body was not under the disposer; during the installation it is possible to drop it..

Remove any objects from the grinding chamber product before installing it on the sink..

1. . Install the product in such a way that provide easy access to the restart button engine located in the lower part of the body.. Do not block this place with any objects..

2. . Place the disposer with three mounting loops

(1) into the sliding position by mounting rails (2). . (Fig..8..1)

3.. Lift the disposer, insert the top end (installation gasket) in the mounting and turn the setting ring to the right (with a wrench or adjustable pliers) until the mounting loops are fixed (3) with respect to the mounting rails (Fig.. 8..2)..

Make sure that all three mounting loops are locked.. Disposer is installed..

4. . Run water into the sink, then check the connections for leaks..

5.. Insert the noise absorbing screen into the drain hole flat side up.. (Fig..8..3)

8. CONNECTING THE OUTLET PIPE

To the DRAIN PIPE ATTENTION!

•It is recommended to wear protective goggles when installing the disposer..

•For all models, the drain pipe is connected using a screw connection (Fig.. 9..2)..

•Use a sanitary sealant only for connecting the flange of the sink with the disposer..

Do not use sealants for threaded pipe connections or anaerobic screwed sealants. . They can damage the product..

• Regularly check the disposer and fittings for water leaks, since leaks water can cause damage to property..

The manufacturer is not responsible for damage to property as a result of water leaks..

INSTALLING THE DRAINAGE SYSTEM

1. . Put the flange (2) on the drain pipe Insert the rubber seal (1).. Fasten drain tube, tightly pulling it to the body disposer with screws (4).. (Fig.. 9..1)

9. CONNECTING THE DISPOSER TO THE ELECTRICAL NETWORK

ATTENTION! ELECTRIC SHOCK CURRENT

•To prevent electric shock, turn off the power before installing or servicing the product..

•If you are not qualified enough, call an electrician to connect the product to the power..

•If a three-pin grounding-type plug is used to connect a three-contact outlet with ground..

•Do not modify the design of the plug supplied with the device..

•Improper equipment grounding may cause electric shock current..

•All electrical connections must comply with the electrical and norms..

•Do not connect the ground to the feed pipe gas..

•Do not power on the distribution shield until you have installed the sockets with proper grounding..

•If the power cord is damaged, it must be replaced at the service center..

NOTE: Access to a grounded outlet is required. . Installing all additional outlets must be carried out by a qualified electrician, and all outlets must be properly grounded..

Turn ON/OFF device

Depending on the models BORT disposer are equipped with two types of control: a wireless (wall) switch or a pneumatic switch..

Wireless (wall) switch

The disposer of the “Control and FullControl” series are equipped with a wireless wall mount switch.. The switch should be located in a convenient (safe for children) place above the table top..

For instal the switch to the wall, use double-sided tape..

For activate / deactivate the device, hold down the key for 2-3 seconds..

Battery type: Voltage: 12V; Size: A27

Air switch

Disposer is equipped with an air switch and a connecting pipe (except “Control” series)..

INSTALLATION OF AIR SWITCH

1.. Drill a hole with a diameter of 32 mm in suitable top or top the panel of a sink. . Some sinks may already have a suitable A hole for the opening of

which is necessary remove the cover..

2. . Unscrew the nut from the body of the push button, while holding the stainless steel washer and rubber gasket in place. . Place one end of the PVC tube on the spout on the body Press the other end to A hole in the table top and a nut located under the countertop.. (Fig.. 10..2)

3..Place the push button housing in the hole and tighten the nut underneath countertop (enough arm effort).. Do not use the key to tighten nut.. (Fig.. 10..3)

4..Take the other end of the duct and tightly put it on the spout of the air switch located on the bottom of the disposer.. (Fig..10..4) Hand tighten the clamping nut. . The disposer installation is complete. . Before using the product, read all of the instructions. . operation and safety contained in paragraph 10 of this manual. . In conclusion, install the plug in the sink in the Closed position.. Fill the sink with water, Remove the plug and check the connections on the a water leakage..

10. ATTENTION! IMPORTANT INSTRUCTIONS FOR SAFETY

•If the air switch does not work, remove the plug power supply from the outlet and check the air duct pneumatic switch and delivered to the outlet electricity..

•This product is designed for grinding food residues at home; the ingress of substances other than food into the disposer may cause injury and / or damage property.. To reduce the risk of Do not use a washer with an installed disposer not for food purposes (for example, for bathing a child or washing your head)..

•Children should be supervised adults and should not play with a disposer.. To reduce the risk of injury It is necessary to keep a watchful eye on children use of the product..

•If the wedging in the disposer is eliminated, turn off the appliance and disconnect it from the electrical network. . Use a wrench for self-removal of jammed waste according to description in the section “Elimination of jamming disposer “..

•Use tongs or pliers to remove foreign objects from the product..

•To reduce the risk of injury from particles that are thrown out by the disposer, it is prohibited to use grinders withoutnoise shielding screen (Fig. .8. .3). . Place the plug in the drain hole, as shown in Fig. . 11..2 or 11..4..

Do not allow the following items to fall into the disposer: shells, including oyster, caustic means for cleaning pipes or similar chemical products, glass, porcelain or plastic, large (hollow) bones, metal
