Поставил машину на стоянку у подъезда и пошел домой. Не успел ботинки скинуть, как позвонил сосед и сообщил пренеприятнейшую новость:-«Твой Opel чудачит, горят лампы левой стороны машины!» Выхожу и вижу- горят, чтоб им! Сказать, что был удивлен — мало, просто обалдел. Машине года нет и на тебе, с проводкой проблемы. Погасил все это безобразие поворотом ключа в замке зажигания и успокаиваю себя тем, что гарантия на авто имеется. А беспокойство не покидает, дело не шуточное. Ищу подобный «косяк» на просторах интернета и «натыкаюсь» на пояснение, функция у иномарок такая есть, включение габаритов c одной стороны авто.
Предлагаю и Вам ознакомиться с неочевидными функциями и возможностями электронной начинки Opel Astra H hatchback 2007 г.в.; МКПП.
Комментарий: — «На Астре с акпп так ошибки не посмотреть, там другой алгоритм нажатий на педали и включения акпп и зажигания. Если стоит датчик дождя и света, прерывистый режим дворников не настраивается. Вы откуда всю эту неверную информацию взяли? Или если сдираете откуда то это старье, вы хоть проверяйте что содрали, че вы людей то путаете?»
1.Парковочные огни с одной стороны.
Выключаем зажигание (можно извлечь ключ), включаем «поворотник» в ту сторону, которую нужно обозначить. Габаритные огни с необходимой стороны а/м включены.
2.
Дорога к дому.
Выключаем зажигание, извлекаем ключ, открываем водительскую дверь, мигаем дальним светом фар. У нас есть 30 секунд на закрытие машины и перемещение по освещенной дороге.
3.
Частота работы «дворников».
Включаем «дворники» на один проход (переключатель в низ), выдерживаем паузу которая необходима для работы щеток стеклоочистителя (интервал от 2 до 15 сек.) и включаем переключатель в первое положение (прерывистый режим, на один «шаг» в верх).
Еще одна интересная опция работы «дворников» Opel — если включены щетки стеклоочистителя лобового стекла, то при включении задней передачи автоматически включается «дворник» заднего стекла.
Для установки «дворников» в вертикальное положение (для удобства при замене или в зимний период) выключаем зажигание (ключ не достаём) и
моментально
нажимаем переключатель дворников в низ (один проход), удерживаем в течении 3-5 секунд. Отпускаем переключатель, когда дворники достигли желаемого положения на лобовом стекле.
4. Коды ошибок. (тут расшифровка ошибок)
Если на панели приборов загорелась машинка с ключиком, значит блок управления зарегистрировал неисправность в работе автомашины. Считать код ошибки можно следующим способом (для ам с МКПП);
— одновременно нажимаем на педаль тормоза и газа, не отпускаем;
— вставляем ключ в замок зажигания и поворачиваем до включения контрольных ламп на панели приборов, но не заводим;
— ждем появления надписи ECN на месте высвечивания пробега авто.
Первые четыре цифры отражают код ошибки, последние две — значение ошибки. Если ошибки отсутствуют, то высвечиваются нули (см. фото).
5. InSP или оставшийся пробег до ТО.
Для своевременного проведения технического обслуживания автомобиля предусмотрено графическое оповещение приближающегося техосмотра. Нарушение сроков прохождения ТО влекут за собой нестабильность работы узлов и агрегатов автомашины. Если у Вас на панели приборов высветилась надпись InSP, значит настало время свериться с сервисным буклетом, где указана периодичность обслуживания.
Для сброса показаний счетчика необходимо сделать следующее:
— включить зажигание (не заводить двигатель);
— выключить зажигание;
— нажать и удерживать кнопку сброса суточного пробега (на дисплее высветится остаток км до ТО);
— не отпуская кнопку, выжмите педаль тормоза и удерживайте;
— включите зажигание (обнуление показаний, мигание надписи InSP);
— удерживайте кнопку и педаль тормоза пока не пропадет мигающая надпись;
— отпускаем педаль тормоза и кнопку.

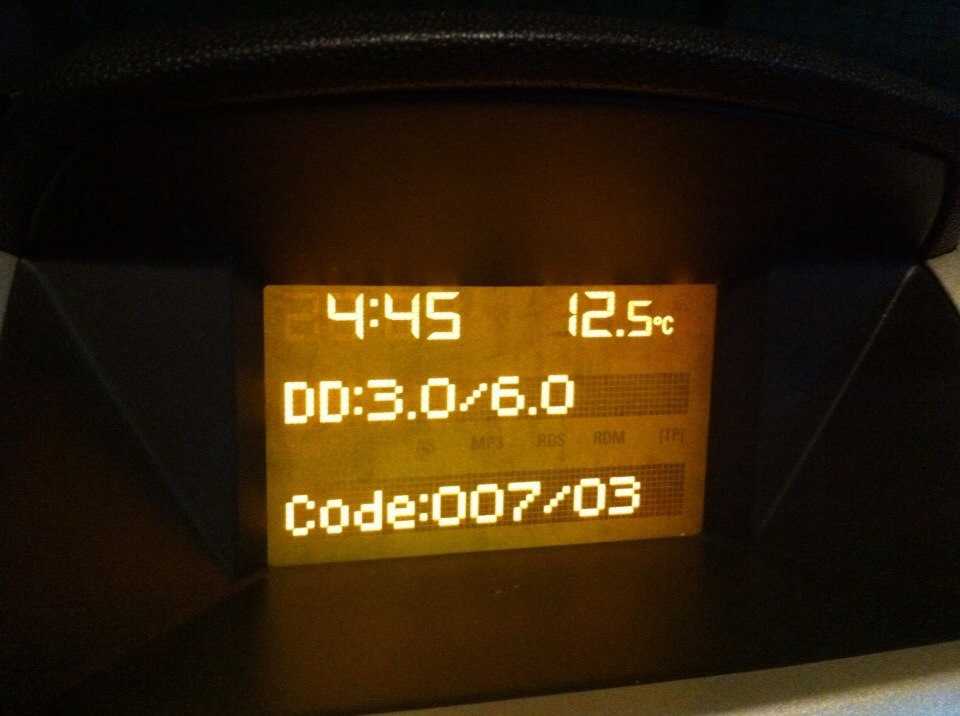

6. Тест-режим BC
Для включения тестового режима BC необходимо сделать следующее:
— включите магнитолу (радиоприёмник);
— нажмите кнопку «Settings» и удерживайте ее до звукового сигнала;
— нажатием кнопки «BC» листаем экраны с данными.
HW — дата инсталляции.
SW — версия прошивки.
Code — кодовый индекс. (009 — BC активирован)
U-Term30 — предполагаю, показывает напряжение сети. При пуске двигателя было 3 случая выхода из строя питающих устройств подключаемых девайсов к прикуривателю автомобиля. Теперь подключаю «приблуду» только при работающем двигателе.
Input; Chart; LEDs — значения изменяются при включении габаритов и регулировке яркости подсветки.
GPS — навигация;
RDS — корректировка часов по сигналу с радиостанций.
Dist-RC — ускорение в м/с
Speed — скорость в км/час
Coolant — температура охлаждающей жидкости
Sensor — температура окружающего воздуха зафиксированная сенсором
Display — скорректированная температура выдаваемая на экран BC
Ice-Enable — функция предупреждения о гололеде
Ing-RC — расход топлива мл/сек.
Range — предполагаемый километраж до следующей заправки
TC-Inst — мгновенный показатель запаса топлива в баке (значение меняется от качки бензина в баке, плещется)
TC-Time — средний показатель, который используется для расчета пути на оставшемся в баке топливе.
TC-Dist — количество топлива в баке
RC — средний расход топлива
Для информации: на холостых оборотах двигателя моей «ласточки» показатель Ing-RC имеет значение от 0,185 до 0,200 мл/сек., при включении климат-контроля показатель расхода топлива увеличивается до значений от 0,200 до 0,245 мл/сек.
Экран отражающий работу различных датчиков (например: педали тормоза, датчика уровня охлаждающей жидкости, предупреждения о гололеде, низком уровне топлива, пустой бачок омывателя и т.п.).
7. Residual air conditioning on
При выключенном зажигании, в момент кратковременной остановки, нажмите кнопку «Auto».
Климат-контроль (непродолжительное время) будет осуществлять циркуляцию воздуха в салоне авто. Работает и при вытащенном ключе из замка зажигания. Parenek161, советует включать этот режим для очистки испарителя кондиционера.
Удачи на дороге!
На экран дисплея при включении зажигании выводится индикация значений времени суток и температуры наружного воздуха, а также дата/параметры функционирования аудиосистемы (см. иллюстрацию 17.54). Яркость экрана регулируется при помощи того же потенциометра, которым регулируется интенсивность подсветки приборов (см. выше). Кроме того, информационный дисплей позволяет осуществлять управление функциями и настройками некоторого оборудования. Управление осуществляется при помощи кнопок и 4-позиционного переключателя информационно-развлекательной системы (см. иллюстрацию 17.55), а при соответствующей комплектации и при помощи роликового регулятора, встроенного в левую панель на рулевом колесе (см. иллюстрацию 17.56).
При выводе на дисплей предупреждающих сообщений системы контроля (при соответствующей комплектации) просмотр прочей информации недоступен пока не будет подтвержден прием сообщения нажатием на правый/левый сектор 4-позиционного переключателя или нажатием левого роликового регулятора на рулевом колесе. При поступлении нескольких предупреждающих сообщений их получение должно подтверждаться поочередно.
Появление на дисплее индикации «F» предупреждает о неисправности системы — при первой же возможности обратитесь на СТО кампании Opel для устранения неисправности.
Индикация температуры наружного воздуха
См. соответствующий подраздел для трехфункционального дисплея.
Настройка функций дисплея
Для входа в меню настройки функций дисплея необходимо нажать кнопку «Settings» на панели управления информационно-развлекательной системы (см. Раздел 19), на многофункциональном дисплее высветится пункт меню System. Если высветится надпись «Audio» — нажмите нижний сектор 4-позиционного переключателя, чтобы перейти к пункту меню System.
После нажатия на правый сектор 4-позиционного переключателя отобразится первая функция меню System. При каждом последующем нажатии в поле дисплея будут воспроизводиться названия выбранной функции в следующем порядке:
синхронизация времени -> время, установка часов -> время, установка минут -> дата, установка дня дата, установка месяца -> дата, установка года -> логика зажигания -> выбор языка -> выбор единиц измерения
Замечание: Названия некоторых функций выводятся на дисплее в сокращенном виде.
Изменение установок производится нажатием на верхний/нижний сектор 4-позиционного переключателя.
Синхронизация времени
Текущее время и дата могут устанавливаться автоматически при приеме соответствующего сигнала радиостанции, поддерживающей формат системы радиоданных (RDS). При активации функции автоматической синхронизации времени в поле дисплея появляется значок.
Некоторые радиостанции RDS передают неточное время. Если в связи с этим хронометр часто показывает неточное время, следует отключить автоматическую синхронизацию и установить время вручную (см. ниже).
Установка времени и даты
В меню Settings последовательно выбрать пункты установки времени и даты. Установить нужные значения. Установки записываются в память системы после выхода из меню.
Логика зажигания (при соответствующей комплектации)
Данное меню позволяет активировать/деактивировать функцию автоматической активации/деактивации информационно-развлекательной системы при включении/выключении зажигания (см. Раздел 19).
Выбор языка
При помощи данного пункта меню можно задать язык текстовых сообщений некоторых функций. В меню Settings выбрать пункт выбора языка и установить нужное значение параметра.
Выбор единиц измерения
Единицы измерения можно выбирать. В меню Settings выбрать пункт выбора системы единиц измерения и установить нужное значение параметра.

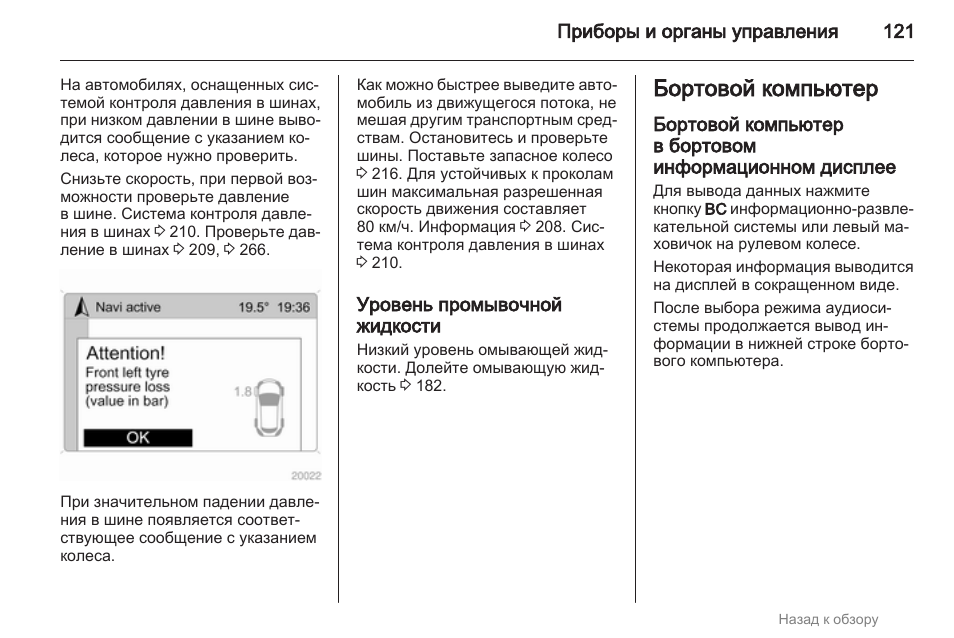

Выбор функций бортового компьютера (при соответствующей комплектации)
Бортовой компьютер получает электрические сигналы с различных датчиков, которые контролируют эксплуатационные параметры различных систем. Все сигналы непрерывно собираются и анализируются в электронной форме, после чего на информационный дисплей выводятся основные результирующие эксплуатационные показатели.
Для входа в меню функций бортового компьютера необходимо нажать кнопку ВС на панели управления информационно-развлекательной системы (см. Раздел 19) или на левый роликовый регулятор на рулевом колесе — при каждом нажатии в поле дисплея будут воспроизводиться названия выбранного параметра в следующем порядке:
текущий расход топлива -> средний расход топлива -> абсолютный расход топлива -> средняя скорость -> пробег -> запас хода -> секундомер (время текущей поездки)
Замечание: Названия некоторых функций выводятся на дисплее в сокращенном виде. При активации аудиосистемы нижняя строка выбранного параметра индикации (цифровые показатели) бортового компьютера продолжает высвечиваться на дисплее.
Текущий расход топлива
Единицы измерения меняются в зависимости от скорости — при скорости движения ниже 13 км/ч расчет производится в л/ч, при скорости выше 13 км/ч — в л/100 км.
Средний расход топлива
Расчет среднего расхода топлива производится с момента последнего обнуления показаний (см. ниже).
Абсолютный расход топлива
На экран дисплея выводится количество израсходованного топлива с момента последнего обнуления показаний (см. ниже).
Средняя скорость
Расчет средней скорости производится с момента последнего обнуления показаний, например, перед началом каждой поездки.
Замечание: Остановки в пути при выключенном зажигании не учитываются.
Пробег
На экран дисплея выводится пройденный автомобилем километраж. Запуск отсчета в любой момент времени по желанию оператора может быть произведен заново (см. ниже).
Запас хода
Запас хода рассчитывается на основе текущего остатка топлива в баке и моментального расхода топлива — на дисплей выводится усредненное значение. Спустя некоторое время после заправки автомобиля показания запаса хода автоматически обновляются. Когда топлива в баке останется менее чем на 50 км пробега, на дисплее появляется сообщение «Range».
Секундомер
Секундомер предназначен для ведения хронометража проведенного в пути времени, при этом выключение зажигания влечет за собой остановку секундомера. При включении зажигания отсчет возобновляется. Запуск нового отсчета может быть произведен в любой момент времени по желанию оператора. Управление секундомером осуществляется с помощью 4-позиционного переключателя. Нажатие на правый сектор переключателя приведет к пуску/остановке секундомера, удержание левого сектора переключателя в нажатом положении более 2 секунд — к сбросу (обнулению) показаний.
При соответствующей комплектации управление секундомером может осуществляться с помощью левого роликового регулятора на рулевом колесе — при каждом нажатии на регулятор (при выводе на дисплей соответствующей индикации) осуществляется пуск/остановка секундомера.
Сброс данных бортового компьютера (переустановка)
Следующие данные бортового компьютера могут быть обнулены (измерения или расчеты начнутся заново):
- средний расход топлива;
- абсолютный расход топлива;
- средняя скорость;
- пробег.
Обнуление осуществляется посредством удерживания в нажатом положении правого/левого сектора 4-позиционного переключателя или левого управляющего колесика на рулевом колесе:
- в течение 2 секунд — обнуление показаний выбранного на дисплее параметра;
- более 4 секунд — обнуление показаний всех параметров.
Замечание: При прерывании электропитания или при недостаточном напряжении аккумуляторной батареи значения, записанные в память бортового компьютера, стираются.
1. Парковочные огни с одной стороны.
Выключаем зажигание (можно извлечь ключ), включаем «поворотник» в ту сторону, которую нужно обозначить. Габаритные огни с необходимой стороны а/м включены.
2. Дорога к дому.
Выключаем зажигание, извлекаем ключ, открываем водительскую дверь, мигаем дальним светом фар. У нас есть 30 секунд на закрытие машины и перемещение по освещенной дороге.
3. Частота работы «дворников».
Включаем «дворники» на один проход (переключатель в низ), выдерживаем паузу которая необходима для работы щеток стеклоочистителя (интервал от 2 до 15 сек.) и включаем переключатель в первое положение (прерывистый режим, на один «шаг» в верх).
Еще одна интересная опция работы «дворников» Opel — если включены щетки стеклоочистителя лобового стекла, то при включении задней передачи автоматически включается «дворник» заднего стекла.
Для установки «дворников» в вертикальное положение (для удобства при замене или в зимний период) выключаем зажигание (ключ не достаём) и моментально нажимаем переключатель дворников в низ (один проход), удерживаем в течении 3-5 секунд. Отпускаем переключатель, когда дворники достигли желаемого положения на лобовом стекле.
4. Коды ошибок.
Если на панели приборов загорелась машинка с ключиком, значит блок управления зарегистрировал неисправность в работе автомашины. Считать код ошибки можно следующим способом:
Для авто с МКПП и Easytronic
1. нажать педаль газа и тормоза, не отпускать
2. вставить ключ в замок, включить зажигание, но не запускать двигатель
3. ждем появления надписи ECN
Для авто с АКПП
1. вставить ключ в замок, включить зажигание, но не заводить
2. выжать педаль тормоза, не отпускать
3. переключить АКПП в положение Drive
4. выключить зажигание и отпустить педаль тормоза
5. нажать педаль газа и тормоза, не отпускать
6. включить зажигание, но не запускать двигатель
Надпись ECN отображается на приборке на месте высвечивания пробега авто.
Первые четыре цифры отражают код ошибки, последние две — значение ошибки. Если ошибки отсутствуют, то высвечиваются нули.
5. InSP или оставшийся пробег до ТО.
Для своевременного проведения технического обслуживания автомобиля предусмотрено графическое оповещение приближающегося техосмотра. Нарушение сроков прохождения ТО влекут за собой нестабильность работы узлов и агрегатов автомашины. Если у Вас на панели приборов высветилась надпись InSP, значит настало время свериться с сервисным буклетом, где указана периодичность обслуживания.
Для сброса показаний счетчика необходимо сделать следующее:
— включить зажигание (не заводить двигатель);
— выключить зажигание;
— нажать и удерживать кнопку сброса суточного пробега (на дисплее высветится остаток км до ТО);
— не отпуская кнопку, выжмите педаль тормоза и удерживайте;
— включите зажигание (обнуление показаний, мигание надписи InSP);
— удерживайте кнопку и педаль тормоза пока не пропадет мигающая надпись;
— отпускаем педаль тормоза и кнопку.
6. Тест-режим BC
Для включения тестового режима BC необходимо сделать следующее:
— включите магнитолу;
— нажмите кнопку «Settings» и удерживайте ее до звукового сигнала;
— нажатием кнопки «BC» листаем экраны с данными.
HW — дата инсталляции.
SW — версия прошивки.
Code — кодовый индекс. (009 — BC активирован)
U-Term30 — показывает напряжение сети.
Input; Chart; LEDs — значения изменяются при включении габаритов и регулировке яркости подсветки.
GPS — навигация;
RDS — корректировка часов по сигналу с радиостанций.
Dist-RC — ускорение в м/с
Speed — скорость в км/час
Coolant — температура охлаждающей жидкости
Sensor — температура окружающего воздуха зафиксированная сенсором
Display — скорректированная температура выдаваемая на экран BC
Ice-Enable — функция предупреждения о гололеде
Ing-RC — расход топлива мл/сек.
Range — предполагаемый километраж до следующей заправки
TC-Inst — текущий расход топлива
TC-Dist — количество топлива в баке
RC — средний расход топлива
* * * * * * * * * * * * * * * * *
При выключенном зажигании, в момент кратковременной остановки, нажмите кнопку «Auto».
Климат-контроль некоторое время будет осуществлять циркуляцию воздуха в салоне авто. Работает и при вытащенном ключе из замка зажигания. Советуют включать этот режим для очистки испарителя кондиционера.
Графический информационный дисплей позволяет осуществлять управление функциями и настройками некоторого оборудования. Вид экрана дисплея при включении зажигания показан на иллюстрации 17.57.
В верхней части поля дисплея расположены символьные изображения режимов индикации. В зависимости от комплектации могут быть доступны следующие режимы:
- аудиосистема;
- навигация;
- телефон;
- бортовой компьютер.
Поле с символом текущего режима индикации высвечивается более ярким цветом (см. иллюстрацию 17.57).
Замечание: Индикация дисплея в режимах функционирования аудиосистемы более подробно рассмотрена в Разделе 19.
В центральной части поля дисплея выводятся текущие параметры соответствующего режима. При изменении режима в поле появляется индикация главного меню вновь выбранного режима.
В нижней части поля дисплея высвечиваются (слева на право) температура наружного воздуха, режим функционирования систем вентиляции, отопления и кондиционирования воздуха (см. Раздел 18), показания хронометра.
Яркость экрана регулируется при помощи того же потенциометра, которым регулируется интенсивность подсветки приборов (см. выше).
Управление осуществляется при помощи кнопок, 4-позиционного переключателя (см. иллюстрацию 17.55) или поворотной рукоятки (см. иллюстрацию 17.58) информационно-развлекательной системы, а при соответствующей комплектации и при помощи роликового регулятора, встроенного в левую панель на рулевом колесе (см. иллюстрацию 17.56).
При управлении с помощью поворотной рукоятки выбор параметров/опций производится поворачиванием ее по/против часовой стрелке, а выбор выделенного элемента/подтверждение команды — нажатием на ее центральную часть. Для выхода из меню следует выбрать пункт Return или Main и подтвердить выбор. При управлении с помощью левого роликового регулятора на рулевом колесе выбор параметров/опций производится прокручиванием колесика в одну или другую сторону, для выбора выделенного элемента/подтверждения команды необходимо нажатием на него.
При выводе на дисплей предупреждающих сообщений системы контроля (при соответствующей комплектации — см. ниже) просмотр прочей информации недоступен пока не будет подтвержден прием сообщения нажатием на правый/ левый сектор 4-позиционного переключателя, либо на центральную часть поворотной рукоятки или нажатием на левый роликовый регулятор на рулевом колесе. При поступлении нескольких предупреждающих сообщений их получение должно подтверждаться поочередно. Появление на дисплее индикации «F» предупреждает о неисправности системы — при первой же возможности обратитесь на СТО кампании Opel для устранения неисправности.
Индикация температуры наружного воздуха
Содержание
Термометр реагирует на понижение температуры воздуха сразу, а на повышение — с некоторым запаздыванием. Будьте осторожны: когда термометр показывает несколько градусов выше нуля, на дороге уже может быть гололедица.
Для предупреждения о риске обледенения дороги при снижении температуры наружного воздуха до значения около 3°С на экран дисплея выводится предупреждающее сообщение (см. иллюстрацию 17.59).
При температуре наружного воздуха ниже -5°С сообщение не отображается.
Настройка функций дисплея
Для входа в меню настройки функций дисплея необходимо нажать кнопку Settings или Main (в зависимости от комплектации) на панели управления информационно-развлекательной системы (см. Раздел 19) — отобразится меню Settings (см. иллюстрацию 17.60).
В левой части меню располагается список доступных функций. При выборе какой-либо из функций (поле с названием выбранной функции высвечивается более ярким цветом) в правой части меню отображаются текущие параметры данной функции.
Для изменения параметров необходимо войти в подменю выбранной функции, нажав на кнопку поворотной рукоятки/ 4-позиционного переключателя, либо левый роликовый регулятор на рулевом колесе — откроется поле для настройки соответствующей функции.
Установка времени и даты
Выберите в меню Settings пункт Time, Date — отобразится соответствующее подменю (см. иллюстрацию 17.61). Выберите требующий корректировки параметр и установите нужные значения. На моделях, оборудованных информационно-развлекательной системой способной принимать сигнала со спутника глобальной системы позиционирования (GPS), текущее время и дата могут устанавливаться автоматически. Если отображаемое время не соответствует местному, соответствующая корректировка может быть выполнена вручную, либо будет произведена автоматически при поступлении на радиоприемник сигнала системы радиоданных (RDS).
Для синхронизации показаний текущего времени с помощью системы RDS необходимо выбрать в меню Time, Date пункт «Synchron. clock automatical.» (см. там же) — активация данной функции подтверждается появлением диагонального крестика в поле квадрата перед пунктом меню.
Некоторые радиостанции RDS передают неточное время. Если в связи с этим хронометр часто показывает неточное время, следует отключить автоматическую синхронизацию и установить время вручную.
Выбор языка
При помощи данного пункта меню можно задать язык текстовых сообщений некоторых функций.
Для выбора языка необходимо войти в меню Language — появится список доступных языков. Выберите нужный язык (выбранное значение отмечается символом > перед пунктом меню) (см. иллюстрацию 17.62).
Замечание: На системах с функцией голосовых сообщений после изменения языка текстовых сообщений появляется запрос, нужно ли также изменить язык голосового информатора.
Выбор систем единиц измерения
Для выбора наиболее привычной пользователю системы единиц измерения необходимо выбрать в меню Settings пункт Units — отображается список доступных систем единиц измерения, затем выбрать нужную систему (выбранное значение отмечается пиктограммой перед пунктом меню) (см. иллюстрацию 17.63). Настройка контрастности (графический информационный дисплей)
Для установки наиболее оптимального значения контрастности изображения необходимо выбрать в меню Settings пункт Contrast — в поле дисплея появится шкала настройки контрастности (см. иллюстрацию 17.64). Проведите необходимую корректировку и подтвердите новую установку параметра.
Настройка режима отображения (при соответствующей комплектации) Для удобства пользования дисплеем (в зависимости от освещенности) можно произвести цветовую настройку изображения, для чего выбрать в меню Settings пункт Day/Night — будут отображены возможные опции:
- Automatic — автоматическая настройка в зависимости от условий освещенности в автомобиле.
- Always day design — черный/цветной текст на светлом фоне.
- Always night design — белый/цветной текст на темном фоне.
Выбранное значение отмечается символом «жирная точка» перед пунктом меню.
Логика зажигания (при соответствующей комплектации)
Данное меню позволяет активировать/деактивировать функцию автоматической активации/деактивации информационно-развлекательной системы при включении/выключении зажигания (см. Раздел 19).

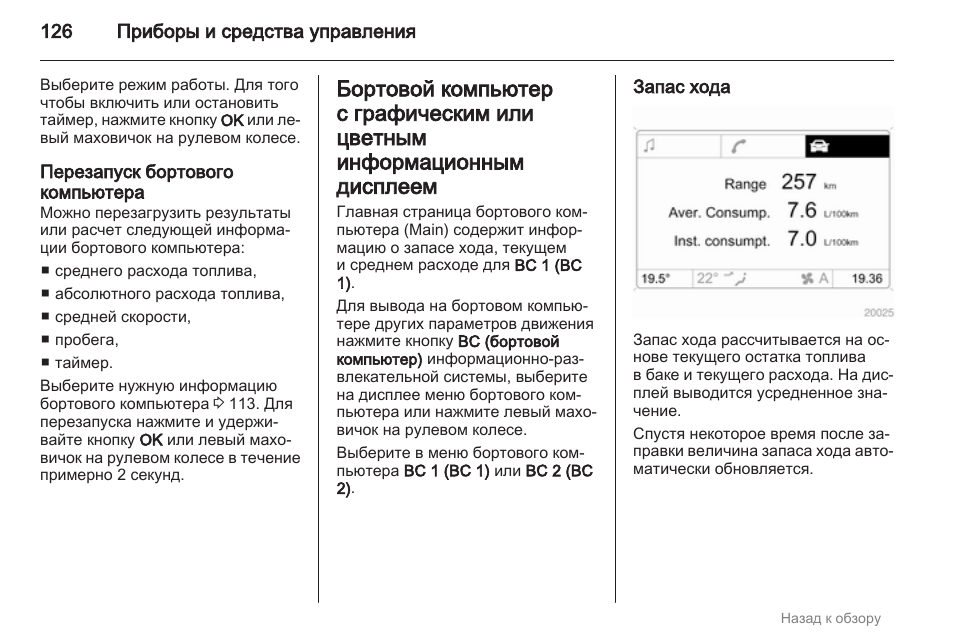

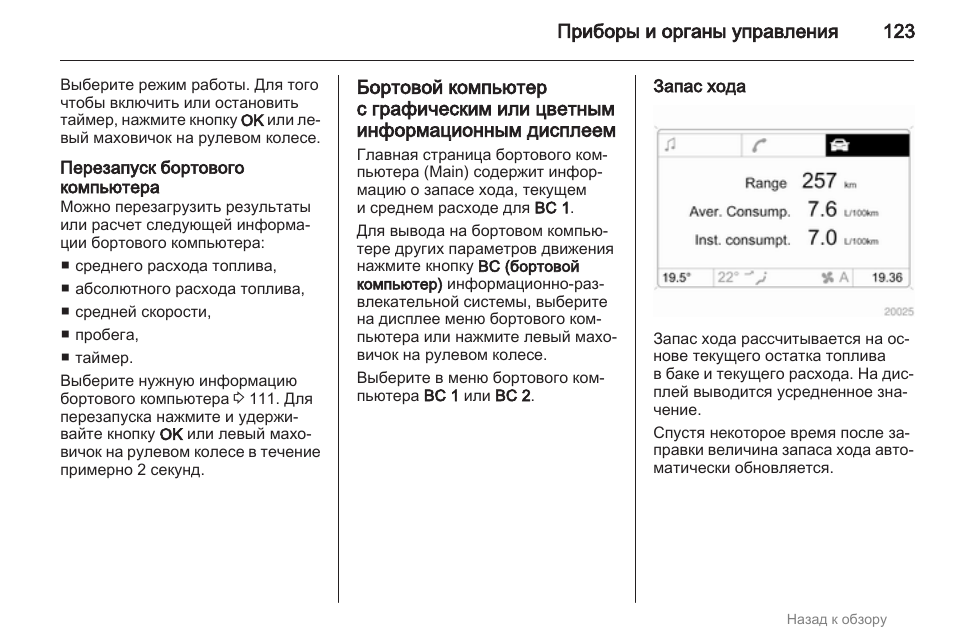

Выбор функций бортового компьютера (при соответствующей комплектации)
Бортовой компьютер получает электрические сигналы с различных датчиков, которые контролируют эксплуатационные параметры различных систем. Все сигналы непрерывно собираются и анализируются в электронной форме, после чего на информационный дисплей выводятся основные результирующие эксплуатационные показатели.
Ботовой компьютер при установке на автомобиль информационно-развлекательной системы с графическим информационным дисплеем позволяет отслеживать независимо друг от друга основные эксплуатационные показатели двух поездок.
Для входа в меню функций бортового компьютера необходимо нажать кнопку ВС на панели управления информационно-развлекательной системы, или выбрать в верхней части дисплея поле с пиктограммой системы бортового компьютера и подтвердить выбор данного режима — на дисплее будет отображена базовая страница меню бортового компьютера (см. иллюстрацию 17.57). Показания базовой страницы информируют о запасе хода и моментальном расходе топлива.
Для индикации других эксплуатационных показателей необходимо повторно нажать кнопку ВС или левый роликовый регулятор на рулевом колесе — в поле дисплея высветиться меню системы бортового компьютера (см. иллюстрацию 17.65). В левой части меню располагается список доступных режимов контроля. При выборе какой-либо из режимов (поле с названием выбранного режима высвечивается более ярким цветом) в правой части меню отображаются текущие эксплуатационные показатели данного режима.
При выборе режимов контроля первой (ВС1) или второй (ВС2) поездки в правом поле появятся показатели соответствующего поездки в следующей последовательности:
- пробег;
- средняя скорость;
- абсолютный расход топлива;
- средний расход топлива.
Запас хода
Запас хода рассчитывается на основе текущего остатка топлива в баке и моментального расхода топлива на дисплей выводится усредненное значение. Спустя некоторое время после заправки автомобиля показания запаса хода автоматически обновляются. Когда топлива в баке останется менее чем на 50 км пробега, на дисплее появляется предупреждающее сообщение Range (см. иллюстрацию 17.66) — подтвердите получение сообщение, как описано выше.
Текущий расход топлива
Единицы измерения меняются в зависимости от скорости — при скорости движения ниже 13 км/ч расчет производится в л/ч, при скорости выше 13 км/ч — в л/100 км.
Пробег
Показывает пройденный километраж с момента последнего обнуления показателей. Запуск отсчета в любой момент времени по желанию оператора может быть произведен заново (см. ниже).
Средняя скорость
Расчет средней скорости производится с момента последнего обнуления показаний, например, перед началом каждой поездки.
Замечание: Остановки в пути при выключенном зажигании не учитываются.
Абсолютный расход топлива
На экран дисплея выводится количество израсходованного топлива с момента последнего обнуления показаний (см. ниже).
Средний расход топлива
Расчет среднего расхода топлива производится с момента последнего обнуления показаний (см. ниже).
Секундомер
Для управления секундомером необходимо в меню Board Computer выбрать пункт Timer — на дисплей будет выведена соответствующая индикация (см. иллюстрацию 17.68). Чтобы запустить секундомер, необходимо выбрать пункт меню Start, чтобы обнулить — выбрать пункт меню Reset.
При соответствующем исполнении в меню секундомера может быть пункт Options. При помощи установок доступных в этом пункте меню можно задавать параметры учета времени:
- Driving Time excl. Stops Измеряется время, которое автомобиль находится в движении, время остановок не учитывается.
- Driving Time incl. Stops Измеряется время, которое автомобиль находится в движении, дополнительно учитывается время остановок с ключом в замке зажигания.
- Travel Time Измеряется время между моментами пуска и останова таймера вручную с помощью пунктов меню, соответственно Stan и Reset.
Индикация текущих значений давления воздуха в шинах (при соответствующей комплектации)
При выборе в меню Board Computer пункта Tyres — будет показано текущее значение давления воздуха в каждой шине (см. иллюстрацию 17.69).
Более подробная информация приведена в Разделе 27.
Сброс данных бортового компьютера (переустановка)
Следующие данные бортового компьютера могут быть обнулены (измерения или расчеты начнутся заново):
- средний расход топлива;
- абсолютный расход топлива;
- средняя скорость;
- пробег.
Для обнуления показаний нужного параметра необходимо войти в подменю выбранного режима бортового компьютера (ВС1 или ВС2) и выбрать требующий обнуления показатель (см. иллюстрацию 17.67).
Чтобы сбросить все данные выбранного режима, выберете пункт меню All values. После сброса на дисплее бортового компьютера вместо выбранных показаний будет отображаться строка «—». Через некоторое время появится заново определенное значение.
Замечание: При прерывании электропитания или при недостаточном напряжении аккумуляторной батареи значения, записанные в память бортового компьютера, стираются.
В верхней части поля дисплея расположены символьные изображения режимов индикации. В зависимости от комплектации могут быть доступны следующие режимы:
- аудиосистема;
- навигация;
- телефон;
- бортовой компьютер.
Поле с символом текущего режима индикации высвечивается более ярким цветом (см. иллюстрацию 17.57).
Замечание: Индикация дисплея в режимах функционирования аудиосистемы более подробно рассмотрена в Разделе 19.
В центральной части поля дисплея выводятся текущие параметры соответствующего режима. При изменении режима в поле появляется индикация главного меню вновь выбранного режима.
В нижней части поля дисплея высвечиваются (слева на право) температура наружного воздуха, режим функционирования систем вентиляции, отопления и кондиционирования воздуха (см. Раздел 18), показания хронометра.
Яркость экрана регулируется при помощи того же потенциометра, которым регулируется интенсивность подсветки приборов (см. выше).
Управление осуществляется при помощи кнопок, 4-позиционного переключателя (см. иллюстрацию 17.55) или поворотной рукоятки (см. иллюстрацию 17.58) информационно-развлекательной системы, а при соответствующей комплектации и при помощи роликового регулятора, встроенного в левую панель на рулевом колесе (см. иллюстрацию 17.56).
При управлении с помощью поворотной рукоятки выбор параметров/опций производится поворачиванием ее по/против часовой стрелке, а выбор выделенного элемента/подтверждение команды — нажатием на ее центральную часть. Для выхода из меню следует выбрать пункт Return или Main и подтвердить выбор. При управлении с помощью левого роликового регулятора на рулевом колесе выбор параметров/опций производится прокручиванием колесика в одну или другую сторону, для выбора выделенного элемента/подтверждения команды необходимо нажатием на него.
При выводе на дисплей предупреждающих сообщений системы контроля (при соответствующей комплектации — см. ниже) просмотр прочей информации недоступен пока не будет подтвержден прием сообщения нажатием на правый/ левый сектор 4-позиционного переключателя, либо на центральную часть поворотной рукоятки или нажатием на левый роликовый регулятор на рулевом колесе. При поступлении нескольких предупреждающих сообщений их получение должно подтверждаться поочередно. Появление на дисплее индикации «F» предупреждает о неисправности системы — при первой же возможности обратитесь на СТО кампании Opel для устранения неисправности.
Индикация температуры наружного воздуха
Содержание
Термометр реагирует на понижение температуры воздуха сразу, а на повышение — с некоторым запаздыванием. Будьте осторожны: когда термометр показывает несколько градусов выше нуля, на дороге уже может быть гололедица.
Для предупреждения о риске обледенения дороги при снижении температуры наружного воздуха до значения около 3°С на экран дисплея выводится предупреждающее сообщение (см. иллюстрацию 17.59).
При температуре наружного воздуха ниже -5°С сообщение не отображается.
Настройка функций дисплея
Для входа в меню настройки функций дисплея необходимо нажать кнопку Settings или Main (в зависимости от комплектации) на панели управления информационно-развлекательной системы (см. Раздел 19) — отобразится меню Settings (см. иллюстрацию 17.60).
В левой части меню располагается список доступных функций. При выборе какой-либо из функций (поле с названием выбранной функции высвечивается более ярким цветом) в правой части меню отображаются текущие параметры данной функции.
Для изменения параметров необходимо войти в подменю выбранной функции, нажав на кнопку поворотной рукоятки/ 4-позиционного переключателя, либо левый роликовый регулятор на рулевом колесе — откроется поле для настройки соответствующей функции.
Установка времени и даты
Выберите в меню Settings пункт Time, Date — отобразится соответствующее подменю (см. иллюстрацию 17.61). Выберите требующий корректировки параметр и установите нужные значения. На моделях, оборудованных информационно-развлекательной системой способной принимать сигнала со спутника глобальной системы позиционирования (GPS), текущее время и дата могут устанавливаться автоматически. Если отображаемое время не соответствует местному, соответствующая корректировка может быть выполнена вручную, либо будет произведена автоматически при поступлении на радиоприемник сигнала системы радиоданных (RDS).
Для синхронизации показаний текущего времени с помощью системы RDS необходимо выбрать в меню Time, Date пункт «Synchron. clock automatical.» (см. там же) — активация данной функции подтверждается появлением диагонального крестика в поле квадрата перед пунктом меню.
Некоторые радиостанции RDS передают неточное время. Если в связи с этим хронометр часто показывает неточное время, следует отключить автоматическую синхронизацию и установить время вручную.
Выбор языка
При помощи данного пункта меню можно задать язык текстовых сообщений некоторых функций.
Для выбора языка необходимо войти в меню Language — появится список доступных языков. Выберите нужный язык (выбранное значение отмечается символом > перед пунктом меню) (см. иллюстрацию 17.62).
Замечание: На системах с функцией голосовых сообщений после изменения языка текстовых сообщений появляется запрос, нужно ли также изменить язык голосового информатора.
Выбор систем единиц измерения
Для выбора наиболее привычной пользователю системы единиц измерения необходимо выбрать в меню Settings пункт Units — отображается список доступных систем единиц измерения, затем выбрать нужную систему (выбранное значение отмечается пиктограммой перед пунктом меню) (см. иллюстрацию 17.63). Настройка контрастности (графический информационный дисплей)
Для установки наиболее оптимального значения контрастности изображения необходимо выбрать в меню Settings пункт Contrast — в поле дисплея появится шкала настройки контрастности (см. иллюстрацию 17.64). Проведите необходимую корректировку и подтвердите новую установку параметра.
Настройка режима отображения (при соответствующей комплектации) Для удобства пользования дисплеем (в зависимости от освещенности) можно произвести цветовую настройку изображения, для чего выбрать в меню Settings пункт Day/Night — будут отображены возможные опции:
- Automatic — автоматическая настройка в зависимости от условий освещенности в автомобиле.
- Always day design — черный/цветной текст на светлом фоне.
- Always night design — белый/цветной текст на темном фоне.
Выбранное значение отмечается символом «жирная точка» перед пунктом меню.
Логика зажигания (при соответствующей комплектации)
Данное меню позволяет активировать/деактивировать функцию автоматической активации/деактивации информационно-развлекательной системы при включении/выключении зажигания (см. Раздел 19).
Выбор функций бортового компьютера (при соответствующей комплектации)
Бортовой компьютер получает электрические сигналы с различных датчиков, которые контролируют эксплуатационные параметры различных систем. Все сигналы непрерывно собираются и анализируются в электронной форме, после чего на информационный дисплей выводятся основные результирующие эксплуатационные показатели.
Ботовой компьютер при установке на автомобиль информационно-развлекательной системы с графическим информационным дисплеем позволяет отслеживать независимо друг от друга основные эксплуатационные показатели двух поездок.
Для входа в меню функций бортового компьютера необходимо нажать кнопку ВС на панели управления информационно-развлекательной системы, или выбрать в верхней части дисплея поле с пиктограммой системы бортового компьютера и подтвердить выбор данного режима — на дисплее будет отображена базовая страница меню бортового компьютера (см. иллюстрацию 17.57). Показания базовой страницы информируют о запасе хода и моментальном расходе топлива.
Для индикации других эксплуатационных показателей необходимо повторно нажать кнопку ВС или левый роликовый регулятор на рулевом колесе — в поле дисплея высветиться меню системы бортового компьютера (см. иллюстрацию 17.65). В левой части меню располагается список доступных режимов контроля. При выборе какой-либо из режимов (поле с названием выбранного режима высвечивается более ярким цветом) в правой части меню отображаются текущие эксплуатационные показатели данного режима.
При выборе режимов контроля первой (ВС1) или второй (ВС2) поездки в правом поле появятся показатели соответствующего поездки в следующей последовательности:
- пробег;
- средняя скорость;
- абсолютный расход топлива;
- средний расход топлива.
Запас хода
Запас хода рассчитывается на основе текущего остатка топлива в баке и моментального расхода топлива на дисплей выводится усредненное значение. Спустя некоторое время после заправки автомобиля показания запаса хода автоматически обновляются. Когда топлива в баке останется менее чем на 50 км пробега, на дисплее появляется предупреждающее сообщение Range (см. иллюстрацию 17.66) — подтвердите получение сообщение, как описано выше.
Текущий расход топлива
Единицы измерения меняются в зависимости от скорости — при скорости движения ниже 13 км/ч расчет производится в л/ч, при скорости выше 13 км/ч — в л/100 км.
Пробег
Показывает пройденный километраж с момента последнего обнуления показателей. Запуск отсчета в любой момент времени по желанию оператора может быть произведен заново (см. ниже).
Средняя скорость
Расчет средней скорости производится с момента последнего обнуления показаний, например, перед началом каждой поездки.
Замечание: Остановки в пути при выключенном зажигании не учитываются.
Абсолютный расход топлива
На экран дисплея выводится количество израсходованного топлива с момента последнего обнуления показаний (см. ниже).
Средний расход топлива
Расчет среднего расхода топлива производится с момента последнего обнуления показаний (см. ниже).
Секундомер
Для управления секундомером необходимо в меню Board Computer выбрать пункт Timer — на дисплей будет выведена соответствующая индикация (см. иллюстрацию 17.68). Чтобы запустить секундомер, необходимо выбрать пункт меню Start, чтобы обнулить — выбрать пункт меню Reset.
При соответствующем исполнении в меню секундомера может быть пункт Options. При помощи установок доступных в этом пункте меню можно задавать параметры учета времени:
- Driving Time excl. Stops Измеряется время, которое автомобиль находится в движении, время остановок не учитывается.
- Driving Time incl. Stops Измеряется время, которое автомобиль находится в движении, дополнительно учитывается время остановок с ключом в замке зажигания.
- Travel Time Измеряется время между моментами пуска и останова таймера вручную с помощью пунктов меню, соответственно Stan и Reset.
Индикация текущих значений давления воздуха в шинах (при соответствующей комплектации)
При выборе в меню Board Computer пункта Tyres — будет показано текущее значение давления воздуха в каждой шине (см. иллюстрацию 17.69).
Более подробная информация приведена в Разделе 27.
Сброс данных бортового компьютера (переустановка)
Следующие данные бортового компьютера могут быть обнулены (измерения или расчеты начнутся заново):
- средний расход топлива;
- абсолютный расход топлива;
- средняя скорость;
- пробег.
Для обнуления показаний нужного параметра необходимо войти в подменю выбранного режима бортового компьютера (ВС1 или ВС2) и выбрать требующий обнуления показатель (см. иллюстрацию 17.67).
Чтобы сбросить все данные выбранного режима, выберете пункт меню All values. После сброса на дисплее бортового компьютера вместо выбранных показаний будет отображаться строка «—». Через некоторое время появится заново определенное значение.
Замечание: При прерывании электропитания или при недостаточном напряжении аккумуляторной батареи значения, записанные в память бортового компьютера, стираются.
Автосервис «Ралли»
МЕНЮ
Расшифровка бортового компьютера опель астра h — 93 фото
Обновлено: 19.09.2023
Читайте также:
- Рено дастер пропало сцепление причины — 94 фото
- Вибрация при разгоне фольксваген крафтер — 97 фото
- Шевроле авео выкидывает антифриз — 84 фото
