Система ротации БУРР-1, БИС-1

Руководство по монтажу и эксплуатации.

Блок Управления Ротацией и Резервированием (БУРР-1) и Блок Исполнительный Специализированный (БИС-1) являются компонентами единой микропроцессорной Системы Ротации и Резервирования кондиционеров. Система предназначена для обеспечения равномерной выработки ресурса кондиционеров, установленных в серверных комнатах и станциях, и поддержания заданного температурного режима, с возможностью оповещения об аварийных ситуациях, по шлейфу охранной или пожарной сигнализации.

Технические характеристики

Параметры БУРР-1 БИС-1

Напряжение питания (В) 220+20% 220±20%

Максимальная потребляемая мощность (Вт) 1,5 0,6

Диапазон рабочих температур (С) -20 … +70 -20 … +70

Диапазон измеряемых температур (С) -55… +125 -55. +125

Дальность радиосвязи (прямая видимость, м.) 50 50

Габариты (мм) 140х88х62 105х65х30

Масса прибора (гр.) 320 170

Режим работы: непрерывный

Монтаж системы Внимание!

Элементы системы находятся под высоким напряжением, опасным для жизни человека. Монтаж системы производится на обесточенном оборудовании с соблюдением всех мер и требований техники безопасности!!!

Блок Управления Ротацией и Резервированием (БУРР-1) выполнен в пластмассовом корпусе, предназначенном для установки на стандартную DIN-рейку 35 мм., в электрощит.

Схема электроподключения на рис.№1

Рис.№1

Контакты шлейфа сигнализации:

1-й,3-й – (нормально замкнутые) размыкаются при аварии либо прекращении подачи на блок электроэнергии.

1-й,2-й – (нормально разомкнутые) замыкаются при аварии либо прекращении подачи на блок электроэнергии.

Блок Исполнительный Специализированный (БИС-1) устанавливается непосредственно на внутренний блок кондиционера. Крепление БИС-1 осуществляется при помощи двухсторонней самоклеящейся прокладки входящей в комплект. Зонд излучателя направляется в окно фотоприёмника внутреннего блока, предварительно изогнув излучатель. Рекомендуемое расстояние между светодиодом излучателя и окном фотоприемника 0…10 см. Доступный угол отклонения направленности составляет 45-60 град.

Схема монтажа и электроподключения БИС-1 показана на рис.№2.

Рис.№2

Система ротации и резервирования кондиционеров состоит из одного базового блока и 1…15 исполнительных блоков, по одному блоку на кондиционер. Исполнительные блоки связаны с базовым блоком по радиоканалу.

Управление кондиционерами исполнительные блоки осуществляют по ИК каналу, с помощью воспроизведения команд пультов дистанционного управления. После записи команды ИК-пульта, базовый блок передаёт эту запись в исполнительный блок по радиоканалу. Команды ИК-пультов хранения в энергонезависимой памяти исполнительных блоков.

Исполнительный блок.

После подачи питания отрабатывается выдержка PWR up DL (0…10 минут), блокирующая включение кондиционера сигналом базового блока. Этот режим отображается медленными миганием светодиода – красным цветом (1 герц). Включить кондиционер в этом режиме можно только вручную из пункта «8.test» базового блока.

После отработки выдержки по включению питания исполнительный блок переходит в обычный режим работы, ожидая команд от базового блока. Этот режим отображается медленным мигание светодиода – зелёным цветом (1 герц).

Приём команды от базового блока отображается желтым цветом примерно 1 секунду, после чего:

Если пришла команда включения, исполнительный блок воспроизводит ИК команду включения и мигает часто зелёным цветом (8 герц).

Если пришла команда выключения, исполнительный блок воспроизводит ИК команду выключения и мигает часто красным цветом (8 герц).

Если пришла команда запроса состояния (запрос производится из пункта «8.test» нажатием кнопки ENTER), исполнительный блок мигает желтым (2 герца).

Прекращается мигание желтым цветом после приёма любой другой команды.

Процесс приёма и записи ИК – команд индицируется переливами желтого и красного цвета.

Если в течении 5 минут исполнительный блок не принимал радио посылок от базового блока, исполнительный блок воспроизводит ИК-команду включения кондиционера и мигает часто красным цветом (8 герц). Команда включит кондиционер повторяется с периодом в 65 секунд.

В течении всего времени, пока исполнительный блок находится под питанием, ИК светодиод блока передаёт сигнал глушения команд ИК-пультов, для предотвращения возможности приёма кондиционером сигнала, от другого исполнительного блока, принадлежащего другому кондиционеру.

Базовый блок.

На дисплее базового блока отображается состояние 1-3 групп кондиционеров и текущее значение температуры. Во время передачи команд исполнительным блокам на месте отображения температуры появляется тип команды «ON» или «OFF», номер группы (1..3)-двоеточие – номер кондиционера (1…15) и значок:

— жирная стрелка вправо, в момент передачи от базы к исполнительному блоку.

— контурная стрелка влево, после приёма подтверждения от исполнительного блока.

— перечеркнутая антенна, если в течение 3 секунд не пришло подтверждение приёма команды от исполнительного блока. При идеальной связи между базой и исполнительным блоком время присутствия жирной стрелки вправо мало 0,1 секунды.

Состояние работающей в данный момент группы (Групп) отображается показом времени от включения группы часы: минуты, с миганием двоеточия.

Состояние групп не работающих в данный момент времени отображается:

ROT – группа участвующая в цикле ротации.

AUX – группа, предназначенная для резерва, если производительности активной (работающей в данный момент времени) группы не достаточно.

Во время передачи команд базой, мигание двоеточий приостанавливается.

Вход в настройки базового блока осуществляется нажатием кнопки «ENTER». Если в данный момент происходит передача команд, удерживайте кнопку до появления на дисплее надписи:

MAIN MENU

1.time sett.

Выход из настроек осуществляется в ручную нажатием на кнопки «ESC» или автоматически по таймеру, если в течении 4 минут не нажимались кнопки.

В режиме записи команд пультов при ожидании сигнала ИК-пульта автоматический выход из настроек не производится!!! В режиме настроек базовый блок не управляет процессом ротации, но все программные таймеры(время ротации, время работы каждой из групп кондиционеров, время от подачи питания) отсчитывают время.

1.Временные параметры. «1 .time sett.»

1.1. «rotation» — время ротации — время непрерывной работы, одинаковое для каждой из групп типа ROT (группа, включенная в цикл ротации): 1… 99 часов, дискретность 1 час.

1.2. «overlap» — время перекрытия (совместной работы) групп. При включении очередной группы, предыдущая группа удерживается в рабочем состоянии на это время: 1… 20 минут, дискретность 1 минута.

1.3. «PWR up DL» — время запрета на управление кондиционерами (на включение) после подачи питания (после пропадания питания исполнительного блока) для предотвращения включения кондиционера сразу после выключения. Этот параметр передаётся из базового блока в исполнительные блоки по радиоканалу, в процессе периодического обращения (примерно раз в минуту) каждому из исполнительных блоков.

Исполнительные блоки сохраняют это значение в энергонезависимой памяти. Значение PWR up DL общее для всех исполнительных блоков.

Обновлённое значение вступает в силу только после снятия питания исполнительного блока. Интервал значений: 0… 10 минут, дискретность 1 минута.

1.4. «on step» — время интервала между включениями кондиционеров, исключает возможность общего броска пусковых токов по электросети: 1… 30 секунд, дискретность 1 секунда.

1.5. «AUX on DL» — время до включения вспомогательной группы (групп) кондиционеров при нарастании температуры до порога «AUX ON» (устанавливается в пункте 2.1)

Выключение вспомогательной группы (групп) происходит после снижения температуры до значения «AUX OFF» (устанавливается в пункте 2.1), если значение температуры не превышает этот порог в течение этого же значения времени: 1… 15 минут, дискретность 1 минута.

1.6. «SALM wait» — время до подачи «короткой аварии». Если температура удерживается на значении «short ALM» (устанавливается в пункте 2.3) или выше. Если температура опускается ниже порога «short ALM» сигнал «короткой аварии» отключается без ожидания: 10 .60 минут, дискретность 1 минута.

1.7. «SALM D» — длительность обесточивания сигнального реле, интервал значений: от 1 секунды до «SALM P» минус одна секунда, дискретность 1 секунда.

1.8. «SALM P» — период подачи сигнала короткой аварии.

Интервал значений: от «SALM D» плюс 1 секунда до 99 секунд, дискретность 1 секунда.

1.9. « FAULT sens» Этот пункт позволяет настроить автоматическое обнаружение групп с неисправными кондиционерами. Интервал значений: 3…99 включений вспомогательной группы (групп).

Параметр «FAULT sens» — порог счетчика нарастаний температуры от «AUX OFF» до «AUX ON» (от температуры выключения вспомогательной группы до температуры включения вспомогательной группы (см. п. 2.1.,2.2)).

Счет времени ведется от момента выключения вспомогательной группы до момента достижения температуры порогового значения «AUX ON».

Счетчик нарастаний температуры сбрасывается, если температура не достигала значения «AUX ON» в течении 90 минут. Если счетчик нарастаний температуры достигает значения «FAULT sens», подается сигнал тревоги (обеспечивается сигнальное релле).

2.Температурные параметры «2. Termo sett».

2.1.«AUX ON» — температура подключения вспомогательной группы (групп) кондиционеров. Интервал значений от «AUX OFF» плюс 1 градус до 30 градусов.

2.2.«AUX OFF» — температура отключения вспомогательной группы (групп) кондиционеров. Интервал значен6ий: от 16 градусов «AUX ON» минус 1 градус.

2.3.«short ALM» — температура подачи «короткой аварии». Интервал значений 20…95 градусов.

2.4.«FIRE» — (пожар) температура, при достижении которой передается сигнал выключения всем кондиционерам и подается тревога (обеспечивается сигнальное реле). Интервал значений: 30…95 градусов.

Сигналы «FIRE» и «ALARM» имеют больший приоритет, чем сигнал короткой аварии «short ALM». Если сигнал короткой аварии не нужен, следует установить температуру этой аварии на недостижимое значение 95 градусов.

3. Регистрация и настройка исполнительных блоков управления Кондиционерами «conditioner».

При входе в этот пункт меню на дисплее появится следующее:

1: 00000 Gr1

IR command R

Где

— порядковый номер исполнительного блока 1…15.

000000 – серийный номер исполнительного блока

1…..999999(он же эфирный адрес исполнительного блока)

Gr – принадлежность кондиционера к группе 1…3 или к какой группе, если установлен – прочерк.

IR command — запись команд включения и выключения кондиционера от ИК – пульта.

R- наличие функции рестарта. При прочерке в этом поле на кондиционер не приходит команда включения после пропадания напряжения. Подразумевается, что рестарт есть в самом кондиционере.

Для перехода к другому порядковому номеру исполнительного блока (1….) используйте кнопку «плюс» и «минус».

Для выбора одного из 3 подпунктов этого меню нажмите кнопку «ENTER», затем кнопками «плюс» и «минус» подведите жирную мигающую стрелку к нужному подпункту и еще раз нажмите «ENTER».

В режиме ввода серийного номера исполнительного блока (эфирного адреса) кнопкой «плюс» осуществляется перебор значения десятичного разряда, а кнопкой «минус» перемещение между разрядами. «ENTER» — ввод, «ESC» — выход из режима ввода без сохранения изменений.

Изменение принадлежности к группе — нажмите «ENTER» и кнопками «плюс» и «минус» установите требуемое значение. «ENTER» — ввод, «ESC» — выход без сохранения изменений.

Запись команд ИК — пульта.

После входа в пункт «IR command» базовый блок сначала предложит записать команду включения, а затем после записи команды включения, предложит записать команду выключения. Вход в режим записи команды включения:

где N — порядковый номер выбранного ранее исполнительного блока (1… 15).

Если нарушить предлагаемую последовательность нажатий кнопок, произойдёт выход из пункта записи команды включения с переходом к записи команды выключения.

Если следовать инструкциям на дисплее «плюс», «минус», «ENTER» в нижней строке дисплея появится надпись «— WAIT —» — ожидание команды включения кондиционера от ИК- пульта:

N: IR ON comm

‘—wait—’

После этого поднесите пульт кондиционера к окошку фотоприёмника (под дисплеем) и нажмите кнопку включения на ИК- пульте. На дисплее будет отображаться в реальном времени процесс записи команды в память базового блока (примерно 0.5 секунды):

N: IR ON comm.

После завершения записи команды, базовый блок передаёт запись по радиоканалу в исполнительный блок (в энергонезависимую память), с отображением течения

N: IR_ON comm.

(примерно 20-30 секунд).

Если процесс завершился успешно, появится надпись:

Если радиосвязь плохая или вообще отсутствует (сильные помехи, исполнительный блок расположен далеко > 50 метров, у исполнительного блока выключено питание…), появится надпись:

N: IR_ON comm.

Запись команды выключения производится так же, как и команды включения.

При вводе серийных номеров исполнительных блоков производится автоматическая проверка на повторяющиеся номера. Если происходит попытка записать один номер двум исполнительным блокам, на месте номера возникает надпись «BUSY!».

4. Управление назначением групп. » 4.group »

Каждой из трёх групп можно назначить любую из трёх возможных функций: ROT, AUX, —

При входе в этот пункт меню на дисплее появится следующее:

4.group

где

Gr — номер группы 1… 3. ROT -функция группы

ROT — группа, участвующая в цикле ротации и при необходимости включаемая решением базового блока в качестве вспомогательной группы, (при недостаточной производительности уже работающей группы (групп)). Эту функцию можно назначить 0… 3 группам.

AUX — вспомогательная группа, включаемая только при необходимости решением базового блока. Эту функцию можно назначить 0… 1 группе.

— — группа отключена и никак не используется. Эту функцию можно назначить 0… 3 группам.

N: — количество кондиционеров, включенных в эту группу. В группу можно включить 0… 15 кондиционеров.

5. Статистика » statistics

5.1. » power » Время, прошедшее от включения питания базового блока.

Интервал значений: 0… 9999 дней, 23 часа, 59 минут 59 секунд (~27лет). Это позволяет определить, когда последний раз пропало (появилось) питание у базового блока.

5.2. «power on cnt» Энергонезависимый счётчик включений питания. Увеличивается на единицу через секунду после подачи питания на базовый блок. Интервал значений: 0…99999

5.3. «elapsed time» Энергонезависимый счётчик времени работы базового блока. Увеличивается на единицу каждый час, пока есть питание.

0…99999 часов (~11 лет).

5.4 «AUX ON cnt» Энергонезависимый счётчик включений вспомогательной группы кондиционеров.

Если производительности работающей группы недостаточно, базовый блок даёт команду включить вспомогательную группу (группу AUX, или если группы AUX нет, включается неработающая в данный момент группа ROT). Эти включения подсчитываются счётчиком «AUX on counter». Для сброса этого счётчика нажать «ENTER», затем, следуя инструкции на дисплее нажать «+».

6. Возврат к заводским настройкам «factory sett.»

Этот пункт позволяет установить заводские настройки временных и температурных параметров.

Временные параметры:

1. Время ротации » rotation » 24 часа

2. Время перекрытия работы групп » overlap » 5 мин

3. Время ожидания до включения кондиционеров 3 мин

4. Интервал включения кондиционеров внутри группы 3 сек

5. Время превышения температуры до включения 3 мин

6. Время превышения температуры до начала подачи 20 мин

7. Длительность импульсов короткой аварии «SALM D» 1 сек

8. Период следования импульсов короткой аварии 6 сек

9. Порог счётчика нарастаний температуры от «AUX OFF» до «AUX ON» 15 циклов

Температурные параметры:

1. Температура включения вспомогательной группы 23

2. Температура выключения вспомогательной группы 21

3. Температура подачи короткой аварии «short ALM» 25

4. Температура пожара «FIRE» сигнала короткой аварии » SALM wait» 60

5. Температура подачи сигнала тревоги «ALARM» 45

Для установки заводских настроек на пункте 6 основного меню нажмите «ENTER», затем следуя инструкциям на дисплее: «минус», «плюс», «ENTER». После этого в нижней строке дисплея появится мигающая надпись » factory setting » и примерно через 2 секунды появится надпись » — ОК «.

Если нарушить предлагаемую последовательность нажатий кнопок, произойдёт выход из пункта установки заводских настроек. Это снижает вероятность ошибочных действий.

7. Информация о версии базового блока » info «

7.1. Серийный номер базового блока SN: — 1… 99999

7.2. Версия программы базового блока SW: V 1.3

7.3. Версия аппаратной части базового блока HW: V1.2

7.4. Частотный диапазон радиоканала между базовым и исполнительным блоками: 433 MHz

7.5. DEMO: ON — включение режима демонстрации. Отсчёт времени ускоряется. Один час настроек проходит за 2 мин.

OFF — обычный режим работу контроллера.

8. Тест » test»

Этот пункт меню предназначен для проверки связи базового блока с исполнительными блоками и правильности записанных команд ИК-пультов кондиционеров. Вход нажатием кнопки «ENTER» на пункте 8 основного меню. После входа в режим » test » на дисплее появится следующее:

TEST 1:00000 ‘

где 1: — порядковый номер исполнительного блока 1… 15. 00000 — серийный номер исполнительного блока 1…99999. (он же эфирный адрес исполнительного блока).

Перебор порядкового номера исполнительного блока осуществляется кнопками «плюс» и «минус».

Вход в тестирование выбранного исполнительного блока нажатием кнопки «ENTER», выход в верхний уровень меню кнопкой «ESC».

После входа в режим тестирования на дисплее появится следующее:

TEST » 1:00000

где

1: — порядковый номер исполнительного блока 1… 15. 00000 — серийный номер исполнительного блока

1…99999 (он же эфирный адрес исполнительного блока).

+on -off — подсказка:

кнопка «плюс» — послать команду включения кондиционера

кнопка «минус» — послать команду выключения кондиционера

S: — поле состояния исполнительного блока (кондиционера).

«— «-проверка ещё не произведена «ON» -включен «OFF» -выключен «LOST» — потеря связи

Запрос состояния исполнительного осуществляется нажатием кнопки «ENTER», После чего на дисплее появится следующее:

TEST ♦ 1:00000

где ф — жирная стрелка вправо, обозначающая передачу команды (запроса) от базового блока к исполнительному блоку. Если есть связь с исполнительным блоком, то на дисплее появится:

TEST ♦ 1:00000

+on -off S: ON

Комплектность:

БУРР-1 БИС-1

Прибор — 1 Прибор -1

Термодатчик — 1 ИК Зонд -1

Упаковочная тара — 1 Упаковочная тара -1

Инструкция по эксплуатации — 1

Инструкция по эксплуатации входит только в комплектность БУРР-1, и содержит описание работы прибора БИС-1.

Правила транспортировки и хранения.

1. Транспортировка приборов допускается всеми видами закрытого транспорта.

2. Приборы должны транспортироваться, и храниться при температуре от -30 С до +70 С. Воздух в помещении не должен содержать агрессивных паров и газов.

3. При транспортировке и хранении приборов не допускать механических воздействий.

Гарантии изготовителя.

Гарантийный срок работы приборов составляет 2 года с момента продажи. В течение гарантийного срока покупатель имеет право на ремонт или замену приборов при обнаружении неисправностей произошедших по вине изготовителя.

Гарантия не распространяется на приборы с механическими повреждениями. При не соблюдении потребителем правил монтажа, эксплуатации и хранения, ремонта приборов потребителем или третьим лицом.

Инструкция по эксплуатации входит только в комплектность БУРР-1, и содержит описание работы прибора БИС-1.

Автор: viselega

Источник

Для создания стабильной температуры в промышленных или офисных помещениях часто устанавливается единая система кондиционирования. Такие системы имеют функцию резервирования, что может приводить к перебоям при подключении и отключении резервных устройств. Для решения этой проблемы используется такое дополнительное устройство, как блок ротации кондиционеров.

В статье мы подробно рассказываем о блоке управления ротацией и резервированием «БУРР-1М». Отдельное внимание уделено вопросам правильного подключения и программирования.

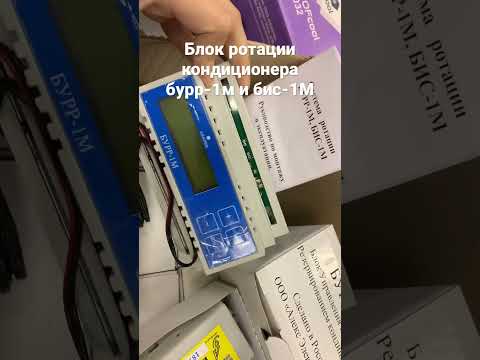

Блок ротации кондиционеров БУРР-1М

Содержание

Описание блока ротации кондиционеров БУРР-1М
Назначение и устройство блока ротации
Технические характеристики
Плюсы и минусы оборудования
Комплектность
Гарантия производителя
Пошаговая инструкция по подключению и программированию БУРР-1М
Особенности подключения блоков на предприятиях
Схема подключения БУРР-1М
Подключение реле пожарной сигнализации
Как выполняется настройка исполнительного блока
Программирование базового блока
Видео: Инструкция по настройке блока ротации БУРР-1МБИС-1М для кондиционера и Сплит Системы
Система ротации и резервирования кондиционеров с БУРР-1М
Описание и характеристики
Монтаж и установка
Примеры конфигураций по функциям групп
Обслуживание и правила эксплуатации
Ответы на частые вопросы

БУРР-1М отвечает за корректное управление работой группы кондиционеров. Мощности устройства хватает на управление «сети» из 15 охлаждающих воздух сплитов.

Применение БУРР-1М дает возможность поддерживать нужный уровень температуры за счет распределения нагрузки на сплиты. Также устройство ротации кондиционеров отвечает за включение при необходимости в процесс охлаждения воздуха резервных сплит-систем. Такое подключение осуществляется, если кондиционеры из основной группы не справляются с нагрузкой или вышли из строя.

Дополнительно БУРР-1М подает сигнал о возникших проблемах, что позволяет владельцам или пользователям помещений принять необходимые меры по починке сплитов.

Следующая функция блока отвечает за сохранение сплитов при возникновении внештатных ситуаций. БУРР-1М автоматически отключает работающие сплиты и подает сигнал о возникшей проблеме. Здесь уточним, что информация передается по шлейфам установленных в здании сигнализаций.

Назначение и устройство блока ротации

Многофункциональное устройство состоит из следующих блоков:

один базовый (БУРР-1),
несколько исполнительных (БИС-1).

Для корректной работы количество БИС-1 должно соответствовать числу кондиционеров.

Технические характеристики

Между собой блоки двух уровней связываются посредством передачи сигналов через канал с определенными радиочастотами. В свою очередь, исполнительные блоки передают поступившие команды непосредственно кондиционерам по ИК (то есть инфракрасному) каналу.

Схема управления сплитами следующая: на базовый блок поступает команда с пульта, которая записывается и затем поступает в исполнительный блок, а затем доходит до сплитов.

Блок управления ротацией имеет следующие характеристики:

непрерывная работа,
длительность радиосвязи в пределах 50 метров (при условии прямой видимости).

Диапазон температур для рабочего режима составляет от -20 до +70 градусов, а в режиме измерения от -55 до +125 градусов.

Для работы блока требуется напряжение в сети в пределах 220-240 Вольт. Блок управления ротацией и резервированием потребляет 1,5 Ватт для БУРР-1 и 0,6 Ватт для БИС-1.

Размеры устройства небольшие. Базовый блок имеет габариты в 140х88х62 миллиметров, а исполнительные блоки – 105х65х30 миллиметров.

Плюсы и минусы оборудования

У блока управления ротацией и резервированием «БУРР-1М» есть множество достоинств. Среди них:

простая установка с минимумом монтажных соединений;

легкая настройка;

подключение к базовому блоку сплитов разных марок и мощностей;

расширенный список схем ротации.

Среди немногочисленных минусов упомянем редкие случаи, когда блок управления ротацией в даже при выставленных правильно настройках запускает одновременную работу сплитов, либо система ротации кондиционеров работает некорректно. Как правило, проблема решается путем восстановления стандартных настроек, после чего блок можно программировать под индивидуальные нужды.

Система блока БУРР-1

Комплектность

Система блока БУРР-1 поставляется в виде одного прибора и одного термодатчика. В комплектацию БИС-1 входят один прибор, один инфракрасный зонд и две самоклеящихся прокладки. Полная комплектация зависит от фирмы-производителя. Так, в пакет может входить один или несколько термодатчиков, а также некоторые вспомогательные аксессуары.

Руководство по использованию вкладывается в набор в обязательном порядке. В блок ротации БУРР-1М инструкции содержатся такие разделы, как:

функциональные характеристики,
характеристики блоков обоих уровней,
описание монтажа системы,
описание пунктов меню,
расшифровка температурных параметров,
порядок регистрации блоков, сведения об их настройке.

Помимо этого, в инструкции описываются возможности управления группами сплитов и прочее.

Гарантия производителя

Блок управления ротацией и резервированием кондиционеров БУРР-1M изготавливается в России. Стандартная гарантия производителя составляет 2 года.

Пошаговая инструкция по подключению и программированию БУРР-1М

Система управления сплитами поставляется в обрамлении корпуса из пластика. «Коробка» устанавливается в электрощите (либо вне щитовой, если есть возможность организовать электропроводку). Крепление осуществляется на металлопрофиль, применяемый в электротехнике, — DIN-рейку размером 35 миллиметров.

Особенности подключения блоков на предприятиях

Безаварийное функционирование системы сплитов критически важно для ряда промышленных помещений. Например, в комнатах с установленным серверным оборудованием требуется бесперебойное охлаждение воздуха, за что отвечает устройство ротации (УРК).

В подобных помещениях установка БУРР-1 необходима для исключения повышения температуры даже на короткий промежуток времени. В связи с этим при монтаже блока ротации требуется особое внимание к каждому элементу системы.

Прежде чем начать монтажные работы, все оборудование обесточивается. БУРР-1 прикрепляется на DIN-рейку рядом с автоматами защиты. Удобнее всего установить базовый блок прямо на электрощите.

Базовые блоки прикрепляются над сплит-системой, либо на самом кондиционере. К стене или корпусу сплита БИС-1 крепятся двусторонними самоклеящимися прокладками.

Датчики температуры располагаются в области входа направляющих жалюзи кондиционера. Именно в данном месте датчик сможет фиксировать рабочее состояние сплита.

В промышленных помещениях требуется общий выносной термический датчик. На всю систему достаточно одного прибора. Термодатчик в держателе монтируется посередине между сплит-системами. Место нужно выбирать таким образом, чтобы на термический датчик не попадали прямые солнечные лучи. Также прибор устанавливается в стороне от приборов отопления. Иначе показатели будут «смазанные».

Зонд излучателя должен быть обращен к фотоприемнику сплита. Расстояние не должно превышать 100 миллиметров. Приемлемый угол отклонения составляет 45-60 градусов.

Устойчивый радиосигнал получается на расстоянии до 50 метров между основным и исполнительным блоками. Однако желательно уменьшить расстояние, чтобы минимизировать возможность помех при передаче сигналов.

Схема подключения БУРР-1М

К прибору прилагается инструкция с рекомендациями по подключения, а также готовыми схемами подключения. Обычно при подключении БУРР-1 используется электропитание на 220 Вольт, причем, ноль-фаза не требует соблюдения полярности. Также БУРР-1М схема подключения содержит информацию о шлейфах сигнализаций, фотоприемнике и цифровом передатчике.

Система блока БУРР-1 обозначения

Подключение реле пожарной сигнализации

При корректной работе БУРР-1 оповещения о возникших проблемах оперативно передаются по шлейфу установленной в помещениях системы сигнализации. Наиболее часто используется пожарная сигнализация. При подключении к реле такой системы прибор формирует сигналы для корректировки работы кондиционеров. Сигналы передаются через исполнительные блоки.

Если при внештатной ситуации активизируется сигнализация, то контакты в системе обесточиваются, а сплиты получают команду прекращения работы. После восстановления питания кондиционеры включаются и продолжают работать в обычном режиме.

Как выполняется настройка исполнительного блока

После монтажа БИС-1 следует включить исполнительный блок и подождать до десяти минут, пока светодиод не перестанет мигать красным цветом. В указанный промежуток времени включить сплит-систему можно только вручную через базовый блок.

После того, как светодиод переключится на зеленый цвет, исполнительный блок переходит в стандартный режим функционирования. Это значит, что БИС-1 способен принимать сигнал от БУРР-1.

О получении команды сигнализирует секундное окрашивание светодиода в желтый цвет. Затем исполнительный блок разными цветами показывает, каком именно сигнал принят. Так, при поступлении команды от базового блока на включение светодиод окрашивается в зеленый цвет. Если получен сигнал о выключении кондиционера, то светодиод будет мигать красным цветом.

При запросе состояния светодиод желтый, в процессе обработки сигнала светодиод переливается желто-красным цветом.

Схема подключения БУРР-1М

Программирование базового блока

На дисплее БУРР-1 показывается состояние групп кондиционеров и текущий уровень температуры в помещениях. Для настройки базового блока надо нажать кнопку Enter. Для того чтобы выйти из настроек, достаточно нажать кнопку Esc. Обратите внимание, что во время записи на пультах команд выйти из настроек невозможно.

В период настройки БУРР-1 процесс ротации останавливается. Однако программные таймеры свою работу продолжают в фоном режиме.

Видео: Инструкция по настройке блока ротации БУРР-1МБИС-1М для кондиционера и Сплит Системы

В данном видео ролике мы поговорим о таком устройстве как блок ротации (бурр-1мбис-1м) для кондиционера, Сплит Системы. В большей части данной оборудование используется в зонах где необходимо постоянное охлаждение и наработка кондиционеров.

Система ротации и резервирования кондиционеров с БУРР-1М

Как уже упоминалось, один базовый блок БУРР-1М способен координировать работу от двух до пятнадцати кондиционеров. Причем, сплит-системы могут быть разных брендов и технических характеристик. При максимальном количестве кондиционеров (15 штук), сплиты делятся на три группы для облегчения процесса управления.

Установка исполнительных блоков никак не сказывается на электроснабжении кондиционеров. Сигналы между базовым и исполнительными блоками УРР-1М передаются на частоте 433 мГц.

Описание и характеристики

БУРР-1М может непрерывно работать в цикле ротации до 99 часов. В наличии настраиваемая функция «Перекрытие», при которой в течение до 20 минут предшествующая и последующая группа работают параллельно.

На случай аварийного прекращения электропитания в БУРР-1М предусмотрена функция «Запрет управления». При внеплановом отключении от сети она обеспечивает задержку включения кондиционеров на срок до 10 минут.

Еще одна подстраховка на случай перебоев с электроэнергией – это предусмотренный при потере связи с исполнительным блоком интервал времени длительностью от 3 до 15 минут до подачи сигнала аварии.

Монтаж и установка

БУРР-1М устанавливается так же, как и иные модификации блоков ротации кондиционеров. Корпус с базовым блоком монтируют в непосредственной близости от электрощитка, а исполнительные блоки — на самих кондиционерах, либо в непосредственной близости от них.

Примеры конфигураций по функциям групп

Конфигурации системы управления кондиционерами могут быть самыми разными. Они зависят от таких параметров, как:

количество сплитов в численном обозначении – 1, 2, 3 и так далее,
режим работы каждого конкретного кондиционера – ROT,
наличие сплитов из вспомогательной (резервной) группы – AUX,
наличие функции ротации с перекрытием в группе от трех кондиционеров и более – OVR.

Пример конфигурации может выглядеть следующим образом:

1.ROT

2.ROT

3.ROT

Три кондиционера работают с разными отрезками времени, поочередно (то есть 1, 2, 3… затем опять 1, 2 , 3). Если производительности недостаточно, то конфигурация может выглядеть, как 1+2, 1+2+3, 2+3, 3+1 и прочие сочетания.

Другой вариант:

1.ROT

2.ROT

3.AUX

При расчетной загруженности кондиционеры работают через равные отрезки времени (1, 2, 1, 2, 1, 2). Когда необходимо повышение производительности, то работы сплитов может выглядеть так — 1+2+3, 1+3, 2+3.

Обслуживание и правила эксплуатации

Техническое обслуживание базового и исполнительных блоков в среднем проводится один раз в квартал. Допускается интервал между техобслуживанием в четыре месяца, но не более. В ходе ТО на предмет качества и надежности осматриваются:

соединения,
крепления,
разъемы.

Для того чтобы обеспечить нормальную работу и длительный срок службы блока, необходимо также регулярно чистить от пыли и мусора внешние поверхности корпусов блоков и клеммники. Помимо этого нужно следить, чтобы блоков не касались посторонние предметы, поскольку они могут негативно влиять на передачу сигналов.

Ответы на частые вопросы

Алексей Денисов

Задать вопрос

Мы постарались ответить на все вопросы, которые задают наши читатели о БУРР-1М, но возможно именно на ваш вопрос мы не опубликовали ответ. Пишите, наш эксперт, Алексей Денисов поможет вам во всем разобраться.

Какой протокол для диспетчеризации от блока БУРР-1М?

Алексей Денисов

Оперативный контроль и управление технологическими процессами в группе кондиционеров осуществляется БУРР-1М в автоматическом режиме. Сигналы передаются посредством радио- и инфракрасных каналов. Первым сигнал принимает базовый блок (сигнал приходит с дистанционного пульта управления), затем команда передается на исполнительные блоки, от которых уже поступает непосредственно в блок управления самого кондиционера.

Какая степень защиты (IP) у БУРР-1М?

Алексей Денисов

Степень защиты высокая при условии соблюдения правил пользования приборами. В частности, чтобы базовый блок функционировал без аварий, он должен быть избавлен от теплового воздействия (прямых солнечных лучей, обогрева от батареи и так далее). На данные термического датчика оказывают влияние такие факторы, как освещенность помещения, а также расстояние датчика от кондиционеров. Более полный список требований содержится в технической документации фирмы-производителя.

Как сбросить аварию на БУРР-1М?

Алексей Денисов

В БУРР-1М предусмотрен режим ручного отключения всех или только нескольких кондиционеров в случае аварийной ситуации. Для этого в управляющей программе есть функция вывода из обслуживания блока ротации за счет отмены его регистрации в системе.

Источник

Инструкция по настройке блока ротации БУРР-1МБИС-1М для кондиционера, Сплит Системы.
