Ремонт   Canon imageRUNNER 1133A

Инструкция  по замене термопленки на Canon imageRUNNER 1133A
Т Мы можем выполнить данный ремонт за вас!
 Стоимость ремонта — 3900р в стационаре.
 Выезд по Москве: 400р
 Выезд по Московской области: 600р
(в стоимость входит профилактика и все необходимые запчасти)
Свяжитесь с нами по ремонту

Здравствуйте.
В данной статье я опишу ремонт Canon imageRUNNER 1133A.
Будем производить замену термопленки на МФУ Canon imageRUNNER 1133A.
Начнем с инструмента. Нам понадобится:
— крестовая отвёртка
— шлицевая отвёртка
— маленькие пассатижи
— изопропиловый спирт для очистки ТЭН в печке
— platenclene — жидкость для очистки резиновой поверхности
— термопленка HP 1200 оригинал
— бушинги резинового вала HP LJ p2055 две штуки (комплект)
— термосмазка  HP 300 Molykote

Итак. Вот пациент. На отпечатке виден дефект по середине листа.

Снимаем боковые крышки.

Спереди опускаем дуплекс.

Сзади откручиваем пять винтов и снимаем заднюю крышку вместе с дуплексом.

Откручиваем два винта, которые держат печку.

Отсоединяем все шлейфы проводов, кроме трех, выделенных жёлтым. И освобождаем их из креплений.

Откручиваем саморез и снимаем датчик.
Освобождаем провода до конца.
Откручиваем винт, который держит черный пластик с проводами.
И снимаем черную пластмассу. Для этого аккуратно сдвигаем её вправо и потом снимаем на себя.

Сняли. Теперь отсоединяем аккуратным движением вниз «земляной» провод.

Отсоединяем разъем 220В

Окручиваем два винта и снимаем металлическую пластину.

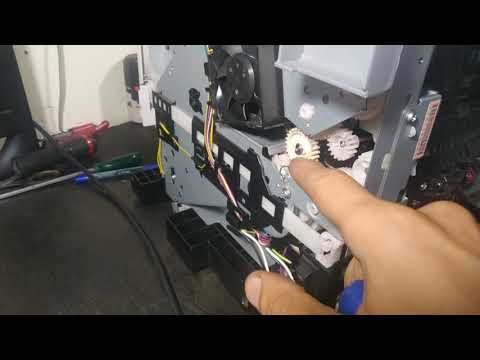

Аккуратно снимаем три шестеренки.

После этого вынимаем печь и кладем перед собой. На фото видно порванную термопленку.

Принцип разбора, восстановления, замены термопленки на Canon imageRUNNER 1133A абсолютно аналогичен принципу на HP LJ p2055.
По ссылке всё подробно описано. Не вижу смысла повторяться.

Печь восстановили. Отчищаем МФУ от тонера, пыли и грязи.
Собираем все в обратном порядке.

Ставим печь, закручиваем два винта, которые её держат. (при установке печи лучше сразу её закрепить, а потом подсоединять провода)

Вставляем «земляной контакт».

Вставляем печной разъем 220В

Ставим черный пластик, по которому прокладываются провода. Для этого аккуратно вставляем его в пазы и сдвигаем влево.
Закручиваем винт, прокладываем шлейфы проводов и подключаем. Прикручиваем саморезом датчик, тоже подключаем.

Устанавливаем три шестерни на место, устанавливаем металлическую планку, закручиваем два винта.
Ниже привел отдельно две фотографии для тех, у кого могут возникнуть проблемы с правильной установкой шестерней. Фото от HP LJ p2055. Но суть одна.

Ставим на место крышку с дуплексом, закручиваем пять винтов.

Защелкиваем дуплекс вверх.

Одеваем крышки. Вставляем картридж и лоток с бумагой.
Включаем, копируем тестовую страницу. Проверяем, как припекает. Пакуем.
