Однофазный инвертор DELIXI 220 В переменного тока кВт/кВт приводы для
Special Price от 5 469,52 руб.*
Для получения более полной информации о стоимости и сроках доставки Однофазный инвертор DELIXI 220 В переменного тока кВт/кВт приводы для нажмите «Подробнее».
DELIXI AC 220 В 0.4 кВт/0.75 кВт/1.5KW2.2KW однофазный VFD инвертор приводов для управления скоростью двигателя 50 Гц 60 Гц преобразователь частоты постоянного тока С инструкцией на английском/русском языке
| Тип | Модель (DELIXI) | Напряжение |
| 0.4kw тормозной блок | CDI-EM60G0R4S2B | 220V |
| 0.75kw тормозной блок | CDI-EM60G0R75S2B | 220V |
| 1.5kw тормозной блок | CDI-EM60G1R5S2B | 220V |
| 2.2kw тормозной блок | CDI-EM60G2R2S2B |
| 0.4kw | CDI-EM60G0R4S2 | 220V |
| 0.75kw | CDI-EM60G0R75S2 | 220V |
| 1.5kw | CDI-EM60G1R5S2 | 220V |
| 2.2kw | CDI-EM60G2R2S2 | 220V |
DELIXI EM60 серия/CDI-EM60G2R2S2B
AC 3PH 0-220 в 0-3200 Гц 2A
VF, векторное управление с открытым циклом. Контроль скорости/контроль крутящего момента
14 видов частотных источников можно переключать и комбинировать. Поддержка до 16 видов многоступенчатого контроля скорости
Четыре режима ускорения и замедления являются дополнительными
Импульсный Вход Управление
Фиксированная длина, фиксированное расстояние и Счетный контроль с помощью импульсного ввода (EM60 необходимо расширить клеммы DI6)
Понимая замкнутый контур Управление
Гарантированная постоянная выходная мощность при колебании электросети
Компенсация за отклонение скорости из-за увеличения нагрузки
Реализовать преобразователь частоты для достижения определенного времени, автоматическое выключение
Встроенное виртуальное реле
Простое логическое программирование может быть реализовано для многофункциональной функции выходного терминала и цифрового входного сигнала терминала. Логический результат может быть эквивалентен функции цифрового входного терминала, а также может быть выведен через Многофункциональный выходной терминал.
Встроенные два таймера для сбора входных сигналов синхронизации и реализации выходного сигнала синхронизации могут использоваться отдельно или в комбинации.
Встроенный операционный модуль
Встроенный 4-полосная операционного модуля. Простое сложение, вычитание, умножение и деление, определение размера и Интегральная работа могут быть реализованы.
Защиты от замыкания на землю
Перегрузки по току, перенапряжения, защиты от неисправностей модуля, под напряжением, перегрева, перегрузки, внешней защиты от неисправностей, EEROM защиты от неисправностей, заземления защиты, отсутствия равенства.
Введение/0.4 кВт/0.75 кВт/1,5 кВт 2.2 кВт Преобразователь частоты
Электрический инвертор частоты CDI-EM60-series инвертор Мини-тип низкой мощности Инвертор с оптимальным контролем SVC и V/F, стабильной производительностью и упрощенными функциями. Он сохраняет конфигурацию наиболее часто используемую пользователями и может быть расширен с помощью нескольких интерфейсов ввода/вывода и связи.
Применение/ 0.4KW/0.75KW/1.5KW2.2KW Преобразователь частоты
Электрический частотный инвертор в основном применяется в ситуациях с низким энергопотреблением и высокими требованиями к входу/выходу. Машина для высечки, машина для резьбы, текстильная машина, машина для производства стекла, машина для окрашивания, канализационная машина, Автоматическая производственная линия и пищевая машина.
Технические характеристики/ 0.4KW/0.75KW/1.5KW2.2KW Преобразователь частоты
1 . Небольшой размер и простота в эксплуатации Встроенный с функцией торможения постоянного тока и может иметь Дополнительный внешний тормозной блок; Точность стоп-положения.
2. Раздельная клавиатура Которая поддерживает горячую вилку и может быть вытянута на расстояние до 50 м; Клавиатура копирования с контролем параметров является необязательной.
3. Раздвижная селфи-RS485 Интерфейс связи, который обеспечивает Стандартный MODBUS-RTU связи и может быть совместим с различными хост-компьютерами.
4. Длинный срок службы С управляемым вентилятором; Функция AVR (автоматическое регулирование напряжения) обеспечивает большой выходной крутящий момент в чехол низкого входного напряжения.
5. Несколько функций защиты Для обеспечения безопасной и надежной работы двигателя.
6. Все стандартные продукты обработаны Защитные покрытия .
7. Воздухопровода изоляции Ветровых стекол для обеспечения хорошего тепловыделения и, таким образом, значительно Улучшенная адаптация к окружающей среде.
Для пульта дистанционного управления Этот тип также имеет другой выбор мощности, как 0.4 кВт/0.75 кВт/2.2 кВт/3.7 кВт/и т. Д. Если вам нужно, пожалуйста, свяжитесь с нами.
0.4KW/0.75KW/1.5KW2.2KW Преобразователь частоты
-Пожалуйста, обратите больше внимания на ваш адрес заказа, который должен соответствовать вашему адресу доставки. (Если вы из России, пожалуйста, оставьте свое полное имя. Это очень важно)
-Товары будут отправлены в течение 7 рабочих дней после оплаты.
-Доставка по всему миру осуществляется через ePacket/авиа-отправление Почты Китая/DHL/TNT/EMS/FEDEX.
-Пожалуйста, проверьте товар при доставке, если он поврежден, пожалуйста, примите его и немедленно свяжитесь с нами. Мы сделаем подтверждение и предложим вам решение.
-1 год гарантии производства;
-Дефектные проблемы должны быть представлены в течение 10 рабочих дней после доставки товара;
-Ущерб от доставки должен быть отправлен в течение 7 рабочих дней после доставки товара.
Свяжитесь с нами:
-Если вы хотите разместить большой заказ для оптовой продажи, пожалуйста, свяжитесь с нами.
-Если вам нужно заказать несколько товаров, пожалуйста, сначала сообщите нам. Мы можем предложить вам дополнительную скидку.
-Любые отзывы от вас будут очень признательны. Если вы удовлетворены нашим обслуживанием или продуктами, пожалуйста, дайте нам 5 звезд. -Если у вас есть какие-либо вопросы, пожалуйста, также свяжитесь с нами, и мы предложим вам помощь раньше.
Пожалуйста, обратите внимание:
-Импортные пошлины, налоги и сборы не включены в стоимость доставки.
-Покупатели несут всю ответственность за все дополнительные расходы (если таковые имеются).
-Для наших клиентов из Бразилии/Индии: если вы выбираете быструю доставку (EMS/DHL), пожалуйста, оставьте свой номер CPF/копию документа ID-карты, чтобы обеспечить нормальную доставку.
Источник
delixi inverter manual
Documents
inverter output
inverter type
power lines of inverter
selection of cdi inverter
delixi hangzhou inverter
water figure
figure v
ma figure
To the user Notices of Onsite Installation and Operation
Respectful User: Thanks for your selection of CDI inverter manufactured by Delixi Hangzhou Inverter Co., Ltd. In order that you can better use the product, please pay attention to the following: 1. After installed and commissioned, fasten the components,
especially connecting bolt of the line, which shall cause fire accident due to heat at the connection if not fastened.
2. Design of installation on the site should be reasonable to maintain excellent ventilation.
3. The power lines of inverter can not get wrong connection at input or output lines, or else the inverter will be exploded.
4. Starting and stopping the motor directly by power-on and power-off the main circuit of the inverter shall cause frequent jumping faults to the inverter.
5. When selecting inverter type, configure the inverter as per actual load power (load working current). When there is heavy load, type selection can be magnified by 1 to 2 shifts. Smaller type shall cause overcurrent or overload jumping faults to the inverter.
6. Protection level of the inverter is IP20, that is, it can prevent a foreign matter with a diameter of 12.5mm or greater from completely entering, without waterproof function.
7. For inverter which stored for more than half a year, when powed should increase voltage slowly by a voltage regulator. or else there is danger of electric shock and explosion.
8. If line connecting the inverter to the motor exceeds 50m, it is required to add AC output inductor. Otherwise, the inverter and the motor are in danger of damage.
Distinguished users, for your product can be used safely for a long time, you need inspect the product carefully, power off it to clean and maintain regularly. If any trouble in process of inspection, please notify us by phone or mail. Our service hotline is 0571-85243785. We shall send professional to your site as per your trouble to assist you in solving the trouble and ensure the product is operated safely and reliably.
Common connection diagrams:
Figure I: External stop/start, Figure II: frequency control by adjusting speed by external up/down terminals potentiometer
Figure III: PID control for water Figure IV: PID control for water supply at permanent pressure supply at permanent pressure (pressure transmitter) (transmissible pressure gauge)
Figure V: Inverter Multi-speed Control Figure VI: Inverter output at
Figure VII: 3-line maintaining control mode
Preface . Chapter I Safety Operation and Notices . 1
1.1 Examination and Acceptance. 1 1.2 Precautions for safe operation. 2
Chapter 2 Product Information . 4 2.1 Nameplate data and naming rule . 4 2.2 Technical Specifications . 5 2.3 CDI9200 Inverters . 8 2.4 Appearance and installation size. 9 2.5 Routine maintenance . 13
Chapter 3 Installation and Connection of Inverter. 16 3.1 Installation of front cover and number keyboard. 16
3.1.1 Installation of front cover . 16 3.1.2 Installation of number keyboard . 16
3.2 Selection of the Site and Space for Installation . 17 3.3 Wiring of the Peripherals and Optional parts. 19 3.4 Wiring of the main circuit. 20
3.4.1 Wiring diagram for the main circuit and precautions. . 20 3.4.2 Precautions for wiring the input side of the main circuit . 22 3.4.3 Precautions for wiring the output side of the main circuit . 23 3.4.4 Wiring and Supporting Peripherals for 380V-level Main Circuits . 26
3.5 Connection of control circuit . 27 3.5.1 Arrangement and connection of controlling circuit terminals . 27 3.5.2 Function of control circuit terminal: . 29
3.6 Grounding. 32 Chapter 4 Keyboard Operation and Running . 33
4.1 Selection of operating mode . 33 4.2 Test run and inspection . 33
4.2.1 Precautions and inspection before test run. 33 4.2.2 Test run . 34 4.2.3 Operating inspection . 34
4.3 Operating method of keyboard . 35 4.3.1 Keys on keyboard and their functions . 35
4.3.2 Keyboard display mode . 37 4.3.3 Parameter check and set methods (using digital keyboard) . 38 4.3.4 Frequency setting of keyboard. 39
Chapter 5 Tables of Function Parameters . 40 Chapter 6 Functional Parameters. 57
6.1 Basic functional parameter group P00. 57 6.2 The parameter of auxiliary fuction P01 group. 72 6.3 The function of I/O Terminals and Multi-speed running P02 group . 83 6.4 Parameter group P03. 100 6.5 Other function parameter group P04 . 107 6.6 Display function parameter group P05 . 118
Chapter 7 Fault Handling. 120 7.1 Fault Diagnosis and Elimination. 120 7.2 Alarm display and explanation . 122 7.3 Motor Fault and Its Elimination. 123
Appendix 1 Regular Maintenance and Inspection Methods . 125 Appendix 2 Guideline for Selection of Optional parts . 128
A2.1 Alternative Current Reactor (ACL) . 128 A2.2 DC reactor. 129 A2.3 Radio noise filter. 129 A2.4 Remote Operation Keyboard . 130 A2.5 Regenerative brake unit and brake resistor. 130 A2.6 Leakage Protector . 131
Appendix 3 Instruction of injection molding machine modification. 132 A3.1 Terminal connection diagram of main circuit . 132 A3.2 Connection method of main circuit for energy saving modification of injection molding machine. 132 A3.3 Explanation of connection method of conversion board: 134 A3.4 Adjustment of main parameter: . 136
Appendix 4 Rs-485 Communication Protocol Amendment . 139
Preface Thank you for choosing CDI9200 Series Frequency Conversion Governor manufactured by DELIXI (Hangzhou) Inverter Co.,Ltd. Before using it, please read this manual carefully so as to guarantee correct operation. Erroneous operation might result in malfunction, faults or shortened life span of the equipment, or even personal injury. Therefore, users are advised to read carefully this manual and abide by it during operation. The manual is a standard attached document. Please keep it for maintenance and repair in the future. Aside from operation instructions, this manual also presents some wiring diagrams for your reference. If you have any difficulty or special demands for using the inverter, please contact our offices or distributors. You may also contact the customer service centre of our head office for our quality service. The manual noted that its content might change without further notice. Please confirm following content during unpackaging: 1. If the product is damaged during process of transportation, if parts
are damaged and dropped, or if main body is bruised. 2. If rated value marked on nameplate is consistent with your order
requirement, or if there are ordered unit, acceptance certificate, operation manual and guarantee shed in package.
The Company strictly complies with quality system during production and packaging, for any inspection miss, please contact our Company or supplier for settlement.
People should not reprint, transmit, and use the manual or c
Источник
Преобразователи частоты серии CDI-EM60 представляет собой маломощные инверторы мини-типа с оптимальным управлением SVC и V/F, стабильной работой и упрощенными функциями. Он резервирует конфигурацию, наиболее часто используемую пользователями, и может быть расширен несколькими интерфейсами ввода-вывода и связи.
Преобразователи частоты серии CDI-EM60 предназначены для управления трехфазными асинхронными электродвигателями в диапазоне мощностей от 0.4 до 15 кВт и имеют все функциональные возможности современного преобразователя частоты общего назначения.
Преобразователи частоты серии CDI-EM60 Вход 220 V Выход 3ф 0…220 V
- Встроенный тормозной модуль*
- Поддержка стандартного протокола MODBUS RTU
- Скалярное и Векторное управление с разомкнутым контуром
- ПИД-регулирование с функцией спящего режима
- Заводские предустановки для стандартных применений
- Съемная панель
Область применения
Все применения, где не требуется векторное управление с замкнутым контуром (наличие энкодера):
- вентиляторы
- насосы
- дробилки
- компрессоры
- конвейеры
- станки
- маневровое оборудование
- и т.д.

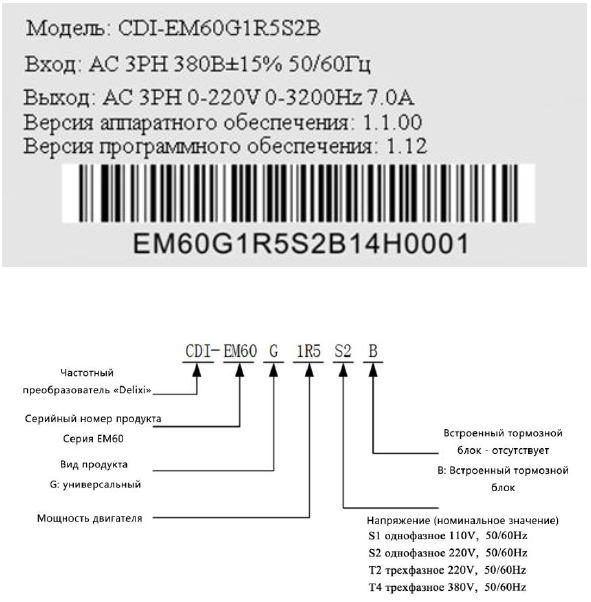

Система обозначения преобразователей частоты DELIXI серии CDI-EM60
*Общепромышленный режим (тяжелый, G) — используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.
**Насосный режим (нормальный, P) — используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент.
Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

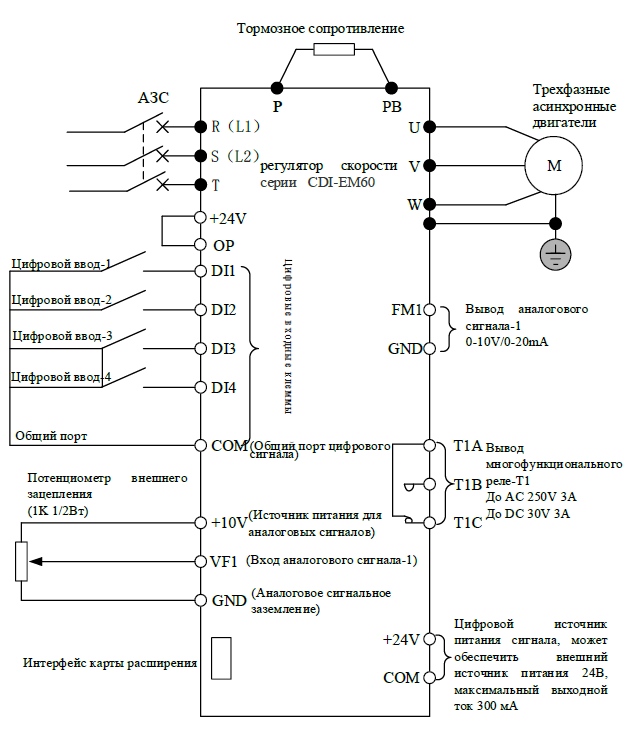

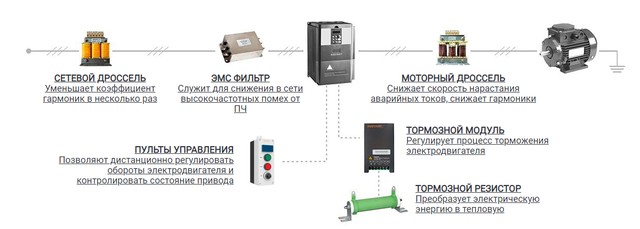

Схемы подключения преобразователей частоты DELIXI серии CDI-EM60
СТАНДАРТНОЕ ПОДКЛЮЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ

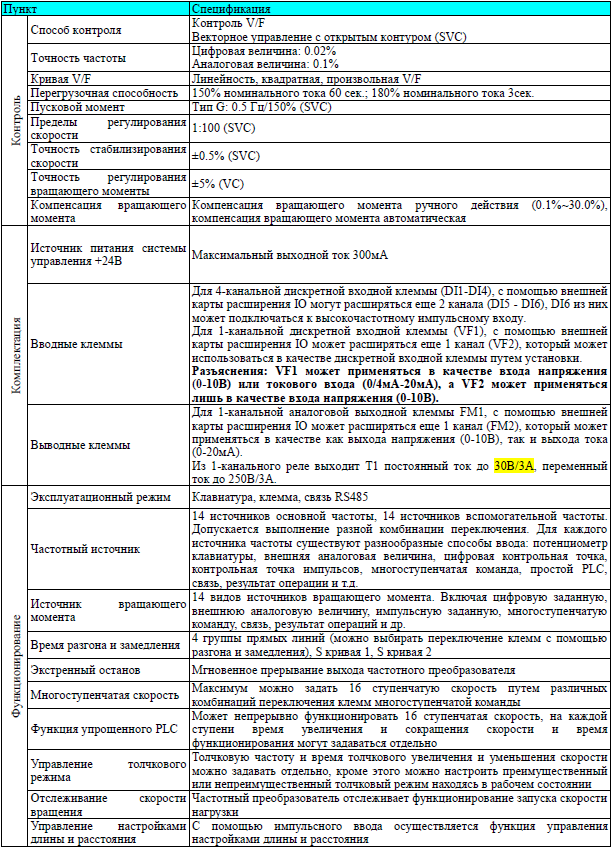

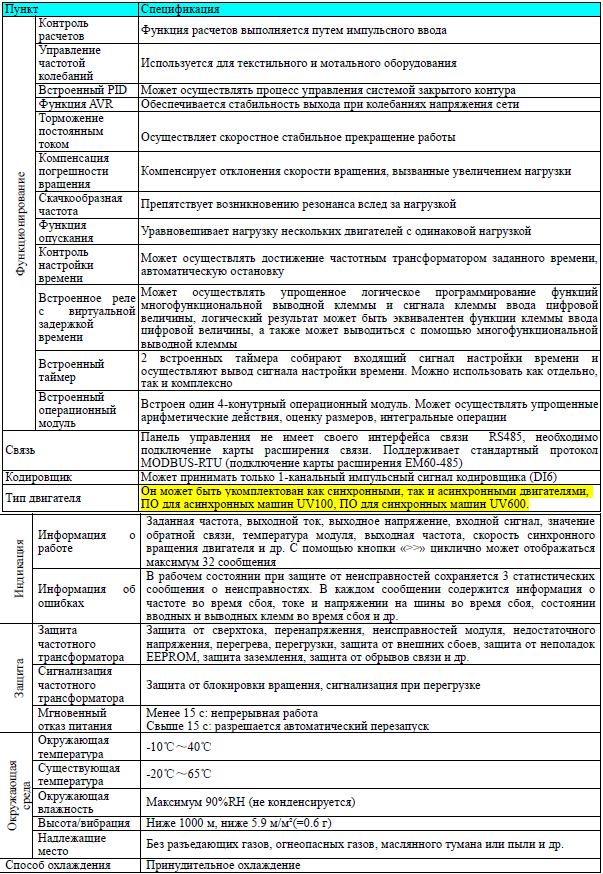

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ DELIXI СЕРИИ

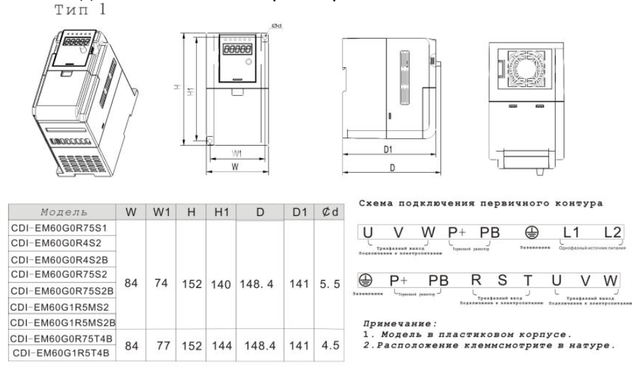

ГАБАРИТНЫЕ РАЗМЕРЫ
Ш-84 мм, В-152 мм, Г-148,4 мм, Вес 1,2 кГ
| Основные атрибуты | |
|---|---|
| Производитель | Delixi |
| Страна производитель | Китай |
| Мощность | 0.4 кВт |
| Количество дискретных выходов | 4 |
| Пользовательские характеристики | |
| Входное напряжение | 1х220 Вольт |
| Выходное напряжение | 0…3х220 Вольт |
| Номинальный ток Вход / Выход | 5.0/3.0 |
| Мощность в общепромышленном режиме G | 0.4 кВт |
| Метод управления | вольт-частотное (U/f) управление, векторное управление |
| Сигналы задания частоты аналоговый вход | 2 входа 0…10 В, 0…20 мА |
| Последовательный интерфейс | RS485 (Modbus RTU) |
| Температура рабочая | -10…+40 °C |
| Диапазон регулирования по частоте | 0…3200 |
| Сигналы задания частоты дискретный вход | 6 входов до 50 кГц |
| Мощность в насосном режиме P, кВт | — |
| Защита двигателя | от пеегрузки, перегрева, перенапряжения, КЗ, потери фазы |
-
Contents
-
Table of Contents
-
Troubleshooting
-
Bookmarks
Quick Links
Thank you for choosing CDI-SPD series photovoltaic water pump driver
produced by Delixi (Hangzhou) Inverter Co., Ltd.
Before using CDI-SPD series photovoltaic water pump driver (hereinafter
referred to as «the Product»), please read the manual carefully in order to ensure the
proper use. Improper use may result in the equipment’s abnormal operation,
malfunction, decrease of service life and even personal injury accident. Therefore,
please do read the manual carefully before use and use the Product strictly according
to the manual. The manual is a standard file which must be kept properly after
reading for further repairing and maintenance of the Product in the future.
Besides the operating instructions, the manual also provides wiring diagram for
your reference. If having difficulties or special requirements for usage of the
Product, please feel free to contact our local offices or dealers or call our customer
service center of the headquarters directly. We will offer dedicated service to you.
We may change the contents of this Manual without a prior notice.
Please confirm the followings seriously when unpacking the Product:
1. Check if the Product is damaged, components and parts are damaged and
drop and the body is collided in the transportation process.
2. Check if the rated value labeled on the nameplate of the Product accords with
your order requirements and if the packaging box contains the machine that you
order, product certificate, operation manual and warranty card.
We are strict in the manufacture, packaging and delivery. For any inspection
omissions, please contact us or your supplier to solve the problem.
Foreword
Foreword
I
Summary of Contents for Delixi CDI-SPD Series
Время выполнения заказа:
| Quantity (шт.) | 1 — 1000 | > 1000 |
| Примерное время (в днях) | 15 | Подлежит согласованию |
Изготовление на заказ:
Эмблема на заказ(Мин. заказ 500 шт.)
Индивидуализированная упаковка(Мин. заказ 500 шт.)
Графические настройки(Мин. заказ 500 шт.)
Сведения о покупке
Защита с помощью
Транспортировка:
Связаться с поставщиком для согласования деталей доставки
Для вас Гарантия своевременной отправки
Платежи:
Шифрование и повышенная безопасность платежей Подробнее
Возврат товаров и возмещение средств
Eligible for refunds within 30 days of receiving products. Подробнее
Покупайте с уверенностью
Проверен как производитель товаров по индивидуальному заказу
1. Введение
Инвертор серии CDI-EM60 представляет собой однофазный маломощный инвертор мини-типа с оптимальным управлением SVC и V / F, стабильной производительностью и упрощенными функциями. Он сохраняет конфигурацию, наиболее часто используемую пользователями, и может быть расширен несколькими интерфейсами ввода-вывода и связи.
Выбор модели EM60
| Преобразователь частоты тип |
Номинальная емкость (кВА) |
Номинальный входной ток (A) |
Номинальный выходной ток (A) |
Адаптивный мотор (кВт) |
| CDI-EM60G0R4S2 | 0.8 | 5 | 2 | 0.4 |
| CDI-EM60G0R4S2B | 0.8 | 5 | 2 | 0.4 |
| CDI-EM60G0R75S2 | 1.5 | 9 | 4 | 0.75 |
| CDI-EM60G0R75S2B | 1.5 | 9 | 4 | 0.75 |
| CDI-EM60G1R5S2 | 2.7 | 15.7 | 7 | 1.5 |
| CDI-EM60G1R5S2B | 2.7 | 15.7 | 7 | 1.5 |
| CDI-EM60G2R2S2 | 3.8 | 27 | 10 | 2.2 |
| CDI-EM60G2R2S2B | 3.8 | 27 | 10 | 2.2 |
Рациональный продукт
горячая этикетка : 2.2KW 50Hz 60Hz Power Inverter DELIXI EM60, Китай, завод, поставщики, производители, оптовая торговля, индивидуальные, сделано в Китае
сопутствующие товары
-
Светодиодная лампа A60 6Вт
-
Универсальный 3-контактный разъем 2 USB-разъема с кр…
-
6W светодиодная лампа E27 База Led Лампочка CE
-
Солнечный светодиодный уличный фонарь 40Вт
-
Низкая стоимость обслуживания Энергосбережение Led B…
-
Сварочный аппарат MMA 200
Однофазный инвертор DELIXI 220 В переменного тока кВт/кВт приводы для
Special Price от 5 469,52 руб.*
Для получения более полной информации о стоимости и сроках доставки Однофазный инвертор DELIXI 220 В переменного тока кВт/кВт приводы для нажмите «Подробнее».
DELIXI AC 220 В 0.4 кВт/0.75 кВт/1.5KW2.2KW однофазный VFD инвертор приводов для управления скоростью двигателя 50 Гц 60 Гц преобразователь частоты постоянного тока С инструкцией на английском/русском языке
| Тип | Модель (DELIXI) | Напряжение |
| 0.4kw тормозной блок | CDI-EM60G0R4S2B | 220V |
| 0.75kw тормозной блок | CDI-EM60G0R75S2B | 220V |
| 1.5kw тормозной блок | CDI-EM60G1R5S2B | 220V |
| 2.2kw тормозной блок | CDI-EM60G2R2S2B |
| 0.4kw | CDI-EM60G0R4S2 | 220V |
| 0.75kw | CDI-EM60G0R75S2 | 220V |
| 1.5kw | CDI-EM60G1R5S2 | 220V |
| 2.2kw | CDI-EM60G2R2S2 | 220V |
DELIXI EM60 серия/CDI-EM60G2R2S2B
AC 3PH 0-220 в 0-3200 Гц 2A
VF, векторное управление с открытым циклом. Контроль скорости/контроль крутящего момента
14 видов частотных источников можно переключать и комбинировать. Поддержка до 16 видов многоступенчатого контроля скорости
Четыре режима ускорения и замедления являются дополнительными
Импульсный Вход Управление
Фиксированная длина, фиксированное расстояние и Счетный контроль с помощью импульсного ввода (EM60 необходимо расширить клеммы DI6)
Понимая замкнутый контур Управление
Гарантированная постоянная выходная мощность при колебании электросети
Компенсация за отклонение скорости из-за увеличения нагрузки
Реализовать преобразователь частоты для достижения определенного времени, автоматическое выключение
Встроенное виртуальное реле
Простое логическое программирование может быть реализовано для многофункциональной функции выходного терминала и цифрового входного сигнала терминала. Логический результат может быть эквивалентен функции цифрового входного терминала, а также может быть выведен через Многофункциональный выходной терминал.
Встроенные два таймера для сбора входных сигналов синхронизации и реализации выходного сигнала синхронизации могут использоваться отдельно или в комбинации.
Встроенный операционный модуль
Встроенный 4-полосная операционного модуля. Простое сложение, вычитание, умножение и деление, определение размера и Интегральная работа могут быть реализованы.
Защиты от замыкания на землю
Перегрузки по току, перенапряжения, защиты от неисправностей модуля, под напряжением, перегрева, перегрузки, внешней защиты от неисправностей, EEROM защиты от неисправностей, заземления защиты, отсутствия равенства.
Введение/0.4 кВт/0.75 кВт/1,5 кВт 2.2 кВт Преобразователь частоты
Электрический инвертор частоты CDI-EM60-series инвертор Мини-тип низкой мощности Инвертор с оптимальным контролем SVC и V/F, стабильной производительностью и упрощенными функциями. Он сохраняет конфигурацию наиболее часто используемую пользователями и может быть расширен с помощью нескольких интерфейсов ввода/вывода и связи.
Применение/ 0.4KW/0.75KW/1.5KW2.2KW Преобразователь частоты
Электрический частотный инвертор в основном применяется в ситуациях с низким энергопотреблением и высокими требованиями к входу/выходу. Машина для высечки, машина для резьбы, текстильная машина, машина для производства стекла, машина для окрашивания, канализационная машина, Автоматическая производственная линия и пищевая машина.
Технические характеристики/ 0.4KW/0.75KW/1.5KW2.2KW Преобразователь частоты
1 . Небольшой размер и простота в эксплуатации Встроенный с функцией торможения постоянного тока и может иметь Дополнительный внешний тормозной блок; Точность стоп-положения.
2. Раздельная клавиатура Которая поддерживает горячую вилку и может быть вытянута на расстояние до 50 м; Клавиатура копирования с контролем параметров является необязательной.
3. Раздвижная селфи-RS485 Интерфейс связи, который обеспечивает Стандартный MODBUS-RTU связи и может быть совместим с различными хост-компьютерами.
4. Длинный срок службы С управляемым вентилятором; Функция AVR (автоматическое регулирование напряжения) обеспечивает большой выходной крутящий момент в чехол низкого входного напряжения.
5. Несколько функций защиты Для обеспечения безопасной и надежной работы двигателя.
6. Все стандартные продукты обработаны Защитные покрытия .
7. Воздухопровода изоляции Ветровых стекол для обеспечения хорошего тепловыделения и, таким образом, значительно Улучшенная адаптация к окружающей среде.
Для пульта дистанционного управления Этот тип также имеет другой выбор мощности, как 0.4 кВт/0.75 кВт/2.2 кВт/3.7 кВт/и т. Д. Если вам нужно, пожалуйста, свяжитесь с нами.
0.4KW/0.75KW/1.5KW2.2KW Преобразователь частоты
-Пожалуйста, обратите больше внимания на ваш адрес заказа, который должен соответствовать вашему адресу доставки. (Если вы из России, пожалуйста, оставьте свое полное имя. Это очень важно)
-Товары будут отправлены в течение 7 рабочих дней после оплаты.
-Доставка по всему миру осуществляется через ePacket/авиа-отправление Почты Китая/DHL/TNT/EMS/FEDEX.
-Пожалуйста, проверьте товар при доставке, если он поврежден, пожалуйста, примите его и немедленно свяжитесь с нами. Мы сделаем подтверждение и предложим вам решение.
-1 год гарантии производства;
-Дефектные проблемы должны быть представлены в течение 10 рабочих дней после доставки товара;
-Ущерб от доставки должен быть отправлен в течение 7 рабочих дней после доставки товара.
Свяжитесь с нами:
-Если вы хотите разместить большой заказ для оптовой продажи, пожалуйста, свяжитесь с нами.
-Если вам нужно заказать несколько товаров, пожалуйста, сначала сообщите нам. Мы можем предложить вам дополнительную скидку.
-Любые отзывы от вас будут очень признательны. Если вы удовлетворены нашим обслуживанием или продуктами, пожалуйста, дайте нам 5 звезд. -Если у вас есть какие-либо вопросы, пожалуйста, также свяжитесь с нами, и мы предложим вам помощь раньше.
Пожалуйста, обратите внимание:
-Импортные пошлины, налоги и сборы не включены в стоимость доставки.
-Покупатели несут всю ответственность за все дополнительные расходы (если таковые имеются).
-Для наших клиентов из Бразилии/Индии: если вы выбираете быструю доставку (EMS/DHL), пожалуйста, оставьте свой номер CPF/копию документа ID-карты, чтобы обеспечить нормальную доставку.
Источник
delixi inverter manual
Documents
inverter output
inverter type
power lines of inverter
selection of cdi inverter
delixi hangzhou inverter
water figure
figure v
ma figure
To the user Notices of Onsite Installation and Operation
Respectful User: Thanks for your selection of CDI inverter manufactured by Delixi Hangzhou Inverter Co., Ltd. In order that you can better use the product, please pay attention to the following: 1. After installed and commissioned, fasten the components,
especially connecting bolt of the line, which shall cause fire accident due to heat at the connection if not fastened.
2. Design of installation on the site should be reasonable to maintain excellent ventilation.
3. The power lines of inverter can not get wrong connection at input or output lines, or else the inverter will be exploded.
4. Starting and stopping the motor directly by power-on and power-off the main circuit of the inverter shall cause frequent jumping faults to the inverter.
5. When selecting inverter type, configure the inverter as per actual load power (load working current). When there is heavy load, type selection can be magnified by 1 to 2 shifts. Smaller type shall cause overcurrent or overload jumping faults to the inverter.
6. Protection level of the inverter is IP20, that is, it can prevent a foreign matter with a diameter of 12.5mm or greater from completely entering, without waterproof function.
7. For inverter which stored for more than half a year, when powed should increase voltage slowly by a voltage regulator. or else there is danger of electric shock and explosion.
8. If line connecting the inverter to the motor exceeds 50m, it is required to add AC output inductor. Otherwise, the inverter and the motor are in danger of damage.
Distinguished users, for your product can be used safely for a long time, you need inspect the product carefully, power off it to clean and maintain regularly. If any trouble in process of inspection, please notify us by phone or mail. Our service hotline is 0571-85243785. We shall send professional to your site as per your trouble to assist you in solving the trouble and ensure the product is operated safely and reliably.
Common connection diagrams:
Figure I: External stop/start, Figure II: frequency control by adjusting speed by external up/down terminals potentiometer
Figure III: PID control for water Figure IV: PID control for water supply at permanent pressure supply at permanent pressure (pressure transmitter) (transmissible pressure gauge)
Figure V: Inverter Multi-speed Control Figure VI: Inverter output at
Figure VII: 3-line maintaining control mode
Preface . Chapter I Safety Operation and Notices . 1
1.1 Examination and Acceptance. 1 1.2 Precautions for safe operation. 2
Chapter 2 Product Information . 4 2.1 Nameplate data and naming rule . 4 2.2 Technical Specifications . 5 2.3 CDI9200 Inverters . 8 2.4 Appearance and installation size. 9 2.5 Routine maintenance . 13
Chapter 3 Installation and Connection of Inverter. 16 3.1 Installation of front cover and number keyboard. 16
3.1.1 Installation of front cover . 16 3.1.2 Installation of number keyboard . 16
3.2 Selection of the Site and Space for Installation . 17 3.3 Wiring of the Peripherals and Optional parts. 19 3.4 Wiring of the main circuit. 20
3.4.1 Wiring diagram for the main circuit and precautions. . 20 3.4.2 Precautions for wiring the input side of the main circuit . 22 3.4.3 Precautions for wiring the output side of the main circuit . 23 3.4.4 Wiring and Supporting Peripherals for 380V-level Main Circuits . 26
3.5 Connection of control circuit . 27 3.5.1 Arrangement and connection of controlling circuit terminals . 27 3.5.2 Function of control circuit terminal: . 29
3.6 Grounding. 32 Chapter 4 Keyboard Operation and Running . 33
4.1 Selection of operating mode . 33 4.2 Test run and inspection . 33
4.2.1 Precautions and inspection before test run. 33 4.2.2 Test run . 34 4.2.3 Operating inspection . 34
4.3 Operating method of keyboard . 35 4.3.1 Keys on keyboard and their functions . 35
4.3.2 Keyboard display mode . 37 4.3.3 Parameter check and set methods (using digital keyboard) . 38 4.3.4 Frequency setting of keyboard. 39
Chapter 5 Tables of Function Parameters . 40 Chapter 6 Functional Parameters. 57
6.1 Basic functional parameter group P00. 57 6.2 The parameter of auxiliary fuction P01 group. 72 6.3 The function of I/O Terminals and Multi-speed running P02 group . 83 6.4 Parameter group P03. 100 6.5 Other function parameter group P04 . 107 6.6 Display function parameter group P05 . 118
Chapter 7 Fault Handling. 120 7.1 Fault Diagnosis and Elimination. 120 7.2 Alarm display and explanation . 122 7.3 Motor Fault and Its Elimination. 123
Appendix 1 Regular Maintenance and Inspection Methods . 125 Appendix 2 Guideline for Selection of Optional parts . 128
A2.1 Alternative Current Reactor (ACL) . 128 A2.2 DC reactor. 129 A2.3 Radio noise filter. 129 A2.4 Remote Operation Keyboard . 130 A2.5 Regenerative brake unit and brake resistor. 130 A2.6 Leakage Protector . 131
Appendix 3 Instruction of injection molding machine modification. 132 A3.1 Terminal connection diagram of main circuit . 132 A3.2 Connection method of main circuit for energy saving modification of injection molding machine. 132 A3.3 Explanation of connection method of conversion board: 134 A3.4 Adjustment of main parameter: . 136
Appendix 4 Rs-485 Communication Protocol Amendment . 139
Preface Thank you for choosing CDI9200 Series Frequency Conversion Governor manufactured by DELIXI (Hangzhou) Inverter Co.,Ltd. Before using it, please read this manual carefully so as to guarantee correct operation. Erroneous operation might result in malfunction, faults or shortened life span of the equipment, or even personal injury. Therefore, users are advised to read carefully this manual and abide by it during operation. The manual is a standard attached document. Please keep it for maintenance and repair in the future. Aside from operation instructions, this manual also presents some wiring diagrams for your reference. If you have any difficulty or special demands for using the inverter, please contact our offices or distributors. You may also contact the customer service centre of our head office for our quality service. The manual noted that its content might change without further notice. Please confirm following content during unpackaging: 1. If the product is damaged during process of transportation, if parts
are damaged and dropped, or if main body is bruised. 2. If rated value marked on nameplate is consistent with your order
requirement, or if there are ordered unit, acceptance certificate, operation manual and guarantee shed in package.
The Company strictly complies with quality system during production and packaging, for any inspection miss, please contact our Company or supplier for settlement.
People should not reprint, transmit, and use the manual or c
Источник
