Часы маяк с кукушкой ссср инструкция

Как настроить часы маяк с кукушкой

В этой статье мы попросили мастера ответить на вопрос: «Как настроить часы маяк с кукушкой?», а также дать полезные рекомендации по теме. Что из этого получилось, читайте далее.

Инструкция по установке, пуску и регулировке настенных маятниковых гиревых часов с боем 12-ЧГ сборки Сердобского часового завода

Часы настенные маятниковые гиревые с боем 12-ЧГ выпускаются по ТУ 14—154—56.

1.Вращать стрелки в сторону, обратную их движения.

2.Переводить стрелки без остановки до окончания боя на целых часах и получасах.

3.Подвешивать к гире дополнительный груз.

4.Заводить часы незадолго до боя — за 5 минут. Если часы остановились перед боем, то сначала переведите стрелку, чтобы часы пробили и затем подтягивайте гири.

1.Помещение, в котором будут установлены часы, должно быть по возможности сухим, не пыльным и не иметь резких колебаний температуры, а стена, где будут висеть часы, не должна иметь сильных сотрясений.

2.Выбрав место установки часов, распакуйте их, освободите часы от коробки и бумажной упаковки.

3.Откройте дверку корпуса часов.

4.Снимите или перережьте резинки, которыми скреплены маятник и цепочка.

5.Выньте маятник и освободите цепочки от бумажной обертки.

6.Выньте картонную прокладку из звуковой спирали, укрепленной сзади механизма.

7.Подвесьте часы отвесно на ровную стену на высоте около 2 метров от пола, наденьте маятник на подвеску, проволочная петля — видимая внизу механизма, а цепочки пропустите через отверстие внизу корпуса часов. Маятник при этом не должен касаться задней стенки корпуса, а подвеска маятника должна свободно проходить через петлю вилки.
Наденьте гири ушками на разрезные кольца левых концов цепей через петлю вилки.

8.Слегка толкнув маятник, пустите часы в ход, прислушиваясь к ударам хода часов и, если удары хода не одинаковы по силе и тону, выравняйте их путем передвижения нижней части корпуса часов в правую или левую сторону. Размах маятника в обе стороны должен быть одинаковым.
Выверенные по равномерности хода часы закрепите двумя установочными винтами, находящимися в нижней внутренней части корпуса, ввернув их немного в стену.

9.Проверьте правильность подачи сигналов боя, для этого вращая минутную стрелку по направлению ее движения, установите ее на ближайшей цифре «6» или «12» и проверьте соответствие ударов боя показанию часовой стрелки.
При соответствии числа ударов показанию часовой стрелки — часы считаются проверенными по подаче сигналов боя. Если часы пробили неверно, запомните число пробитых ударов; затем, сняв гирю боя, правую, переведите стрелки так, чтобы часовая стрелка была против цифры, соответствующей числу пробитых ударов, а минутная стрелка на несколько минутных делений за цифрой «12», после этого повесьте гирю. Бой часов будет соответствовать показанию стрелок.

10.Установите «верное время» на часах, вращая минутную стрелку по направлению ее движения и останавливаясь на целых часах и получасах во время боя, до соответствия показанию стрелок «верному времени».

1.Продолжительность хода часов от одного полного подъема гирь не менее 26 часов, поэтому заводить часы, поднимать гири, следует один раз в сутки.

2.Для предотвращения спутывания боя часов в конце завода, гирю боя, правую, поднимайте несколько выше, чем гирю хода, левую.

3.Суточный ход часов при температуре 20°±5°С не должен превышать ±3 минуты в сутки.
Неточный суточный ход можно отрегулировать, для этого, ослабив контргайку на стержне маятника и вращать гайку, передвиньте линзу:
если часы спешат — линзу опустите вниз;
если часы отстают — линзу поднимите вверх.
За 1 оборот гайки точность суточного хода изменяется приблизительно на 1 минуту в сутки.
После окончания регулировки часов на точность суточного хода, закрепите положение линзы маятника — контргайкой и установите часы на верное время, смотрите пункт 10.

4.Если в процессе работы часов сигналы боя перестают соответствовать показанию стрелок, то восстановить соответствие можно, руководствуясь пунктом 9.

5.Чистку и смазку часов следует производить только в случае необходимости, при остановке их вследствие засорения механизма или загустевания, высыхания масла.
Для смазки часов употребляйте только специальное часовое масло.

Часы с кукушкой – это часовой механизм, соединённый с системой боя, которую сопровождает выходящая из открывающихся дверей кукушка, закреплённая на кронштейне. Действие, связанное с кукованием, воспроизводимым двумя мехами, наполненными воздухом, происходит каждый час или полчаса в зависимости от модификации часов.

Часы заводят двумя цепями: одной заводится ход, а другой – бой. На концы цепей завода прикреплены гирьки, чаще выполненные в виде шишек. Чем длиннее цепь, тем больше завод. По заводу часы разделяются на такие, которые заводят раз в сутки, и экземпляры с недельным заводом.
Восстановление нормальной работы механизма часов, который нуждается в периодической чистке, мойке, смазке, сборке и проверке точности. Для самостоятельного ремонта потребуется схема.

• • Несоответствие между временем, указываемым на циферблате и количеством звуков, издаваемых кукушкой. Найдите рычаг поворота кукушки. Он соединён с кронштейном, где находится фигурка. Подогните его немного вверх. Чтобы обнаружить его, достаточно открыть дверцу в корпусе.
  • Время на часах не соответствует бою. Для этого не обязательно нести часы с кукушкой в ремонт. Сначала снимите гирю с цепочки, предназначенной для завода боя, и установите на то время, которое только что прозвучало. Потом повесьте гирю на место и, вращая стрелки, установите реальное время.

• Разбираемся со счётным кругом.
  Откройте крышку часов, найдите счётный круг, на котором заметно одиннадцать разных выступов, соответствующих каждому часу. Самый маленький отвечает за два удара молоточком, а большой – за двенадцать. Установите штифт в соответствующий отбиваемому времени выступ. Эту процедуру проводят, если у вас механизм боя в часах основан на счётном колесе.
• Если часы отбивают не только час, но и полчаса, тогда в часах применена система с гребёнкой. Здесь важно знать, что в неё входит ступенчатый диск (улитка), рычаг со скошенными зубами, называемого гребёнкой и два штифта. Штифт, расположенный ближе к центру диска, контролирует бой получасов, а тот, что находится дальше — часы. Сравните их расположение в соответствии с пробиваемым временем. Эта схема настройки удачно применяется при ремонте часов Маяк с кукушкой.
• Кукушка застряла. Откройте заднюю дверцу часов и проверьте, чтобы фигурка сидела на кронштейне плотно, и ему ничего не мешает перемещать кукушку в окошко.
• Голос кукушки звучит неясно или слишком тихо. Для этого необходимо просмотреть меха, издающие свист. Освободите их, открутив винты. Прочистите щели и продуйте их несколько раз. Звук меха корректируется рычагом. Хотите добавить громкости подогните его вниз, а если звук дребезжит, то поднимите рычаг вверх.

• «Ремонт часов своими руками. Пособие для начинающего мастера», Г. Солнцев, интернет-издание, 2001 г.
• ремонт часов с кукушкой

• Крестовая и плоская отвертки;
• Шкурка №380;
• Ватный тампон;
• Бумажные салфетки или полотенца;
• Новая батарейка.

• — сверло, диаметр 8-10 мм;
• — кусок сухой древесины для пробки;
• — эпоксидный клей (можно столярный или ПВА);
• — антикоррозионное средство;
• — лак (глазурь);
• — шпатлевка по дереву;
• — шпатель, скребок;
• — малярные кисти;
• — наждачная бумага;
• — пленка из полиэтилена для защиты мебели.

Очень часто сбой в работе механических часов возникает из-за попадания внутрь корпуса грязи, влаги или высыхания смазки. В этом случае просто разберите свои часы, промойте и смажьте механизм. Перед этим следует хорошо изучить его устройство и последовательность разборки и сборки, иначе по окончанию работы вы можете обнаружить «лишние» детали.

Рассмотрите картинку и постарайтесь определить пропорции. У кукушки довольно длинное овальное тело и сравнительно небольшая голова. Высота головы примерно равна 1/8 части тела. У нее довольно длинный хвост, он представляет собой полоску с заостренным или скругленным нижним краем. Его длина почти равна длине тела.

Лист бумаги расположите произвольно. Качество бумаги зависит от того, чем вы собираетесь рисовать кукушку. Для акварели больше всего подойдет специальная фактурная «Бумага для акварели» или оборотная сторона обоев. Карандашами удобнее рисовать на обычном ватмане. В качестве ориентира нарисуйте, например, веточку, на которой сидит кукушка. Можно ее пока не прорисовывать, а просто нанести легкую линию.

Нарисуйте круг, чтобы он соприкасался с верхней частью овала. Мысленно проведите горизонтальный его диаметр и соедините его концы с самой частью овала. Линии шеи получатся почти прямыми. Нарисуйте клюв в форме длинного остроугольного треугольника. Рядом с клювом на голове нарисуйте круглый глаз.

Примерно от середины спины проведите вниз линию хвоста. Она примерно равна размеру туловища. Примерно от середины оси овала проведите вниз еще одну линию, она должна слегка расходиться с первой. Закончите ее на том же уровне. Соедините концы линий дугой или углом.

От той же точки спины, от которой вы начинали рисовать хвост, проведите линию под тупым углом к оси овала. Закончите ее чуть выше верхней линии хвоста. От того места, где круг головы соприкасается с овалом, начните вести вниз- дугу, повторяющую линии туловища. Ведите ее до пересечения с хвостом. Соедините эту точку с краем верхней линии крыла прямой. Нарисуйте лапки птицы.

Раскрасьте кукушку. Она пестрая, поэтому сначала залейте голову и туловище светлой краской, а хвост и крыло сделайте темными. Затем тонкой кистью проведите поперек туловища птицы много волнистых темных линий. На крыльях и хвосте мелкими продольными штрихами обозначьте перья.

Возможно у Вас есть свои мнения на тему «Как настроить часы маяк с кукушкой»? Напишите об этом в комментариях.

источник

Настройка часов кукушка маяк

Инструкция по установке, пуску и регулировке настенных маятниковых гиревых часов с боем 12-ЧГ сборки Сердобского часового завода

Часы настенные маятниковые гиревые с боем 12-ЧГ выпускаются по ТУ 14—154—56.

1.Вращать стрелки в сторону, обратную их движения.

2.Переводить стрелки без остановки до окончания боя на целых часах и получасах.

3.Подвешивать к гире дополнительный груз.

4.Заводить часы незадолго до боя — за 5 минут. Если часы остановились перед боем, то сначала переведите стрелку, чтобы часы пробили и затем подтягивайте гири.

1.Помещение, в котором будут установлены часы, должно быть по возможности сухим, не пыльным и не иметь резких колебаний температуры, а стена, где будут висеть часы, не должна иметь сильных сотрясений.

2.Выбрав место установки часов, распакуйте их, освободите часы от коробки и бумажной упаковки.

3.Откройте дверку корпуса часов.

4.Снимите или перережьте резинки, которыми скреплены маятник и цепочка.

5.Выньте маятник и освободите цепочки от бумажной обертки.

6.Выньте картонную прокладку из звуковой спирали, укрепленной сзади механизма.

7.Подвесьте часы отвесно на ровную стену на высоте около 2 метров от пола, наденьте маятник на подвеску, проволочная петля — видимая внизу механизма, а цепочки пропустите через отверстие внизу корпуса часов. Маятник при этом не должен касаться задней стенки корпуса, а подвеска маятника должна свободно проходить через петлю вилки.
Наденьте гири ушками на разрезные кольца левых концов цепей через петлю вилки.

8.Слегка толкнув маятник, пустите часы в ход, прислушиваясь к ударам хода часов и, если удары хода не одинаковы по силе и тону, выравняйте их путем передвижения нижней части корпуса часов в правую или левую сторону. Размах маятника в обе стороны должен быть одинаковым.
Выверенные по равномерности хода часы закрепите двумя установочными винтами, находящимися в нижней внутренней части корпуса, ввернув их немного в стену.

9.Проверьте правильность подачи сигналов боя, для этого вращая минутную стрелку по направлению ее движения, установите ее на ближайшей цифре «6» или «12» и проверьте соответствие ударов боя показанию часовой стрелки.
При соответствии числа ударов показанию часовой стрелки — часы считаются проверенными по подаче сигналов боя. Если часы пробили неверно, запомните число пробитых ударов; затем, сняв гирю боя, правую, переведите стрелки так, чтобы часовая стрелка была против цифры, соответствующей числу пробитых ударов, а минутная стрелка на несколько минутных делений за цифрой «12», после этого повесьте гирю. Бой часов будет соответствовать показанию стрелок.

10.Установите «верное время» на часах, вращая минутную стрелку по направлению ее движения и останавливаясь на целых часах и получасах во время боя, до соответствия показанию стрелок «верному времени».

1.Продолжительность хода часов от одного полного подъема гирь не менее 26 часов, поэтому заводить часы, поднимать гири, следует один раз в сутки.

2.Для предотвращения спутывания боя часов в конце завода, гирю боя, правую, поднимайте несколько выше, чем гирю хода, левую.

3.Суточный ход часов при температуре 20°±5°С не должен превышать ±3 минуты в сутки.
Неточный суточный ход можно отрегулировать, для этого, ослабив контргайку на стержне маятника и вращать гайку, передвиньте линзу:
если часы спешат — линзу опустите вниз;
если часы отстают — линзу поднимите вверх.
За 1 оборот гайки точность суточного хода изменяется приблизительно на 1 минуту в сутки.
После окончания регулировки часов на точность суточного хода, закрепите положение линзы маятника — контргайкой и установите часы на верное время, смотрите пункт 10.

4.Если в процессе работы часов сигналы боя перестают соответствовать показанию стрелок, то восстановить соответствие можно, руководствуясь пунктом 9.

5.Чистку и смазку часов следует производить только в случае необходимости, при остановке их вследствие засорения механизма или загустевания, высыхания масла.
Для смазки часов употребляйте только специальное часовое масло.

Завод гарантирует соответствие качества часов и их действие требованиям ТУ 14—154—56 в течении 1 года со дня отпуска их магазином покупателю, при условии обращения с ними согласно данной инструкции.

Бесплатное устранение заводских дефектов в часах в период гарантийного срока производится:
а) Сердобским часовым заводом — город Сердобск, Пензенская область, Нагорная площадь, 5
б) Мастерская гарантийного ремонта
Адрес мастерской узнайте в магазине по месту покупки часов.

ПРИМЕЧАНИЕ: Гарантийный ремонт часов производится только при предъявлении инструкции.
При покупке часов требуйте испытания и наглядного показа их работы.

Дирекция Сердобского часового завода
Сердобская типография заказ № 26

Сердобский часовой завод в 70-е годы выпускал более современную модель гиревых часов 20-ЧГ, имевшую отличие только во внешнем оформлении, механизм и принцип работы идентичен гиревым часам 12-ЧГ.

Конструктивно механизм гиревых часов 12-ЧГ и 20-ЧГ практически не отличается от часов с кукушкой, рекомендуем ознакомиться со статьей
Инструкция по ремонту и настройке часов с кукушкой

источник

Источник — заводская инструкция

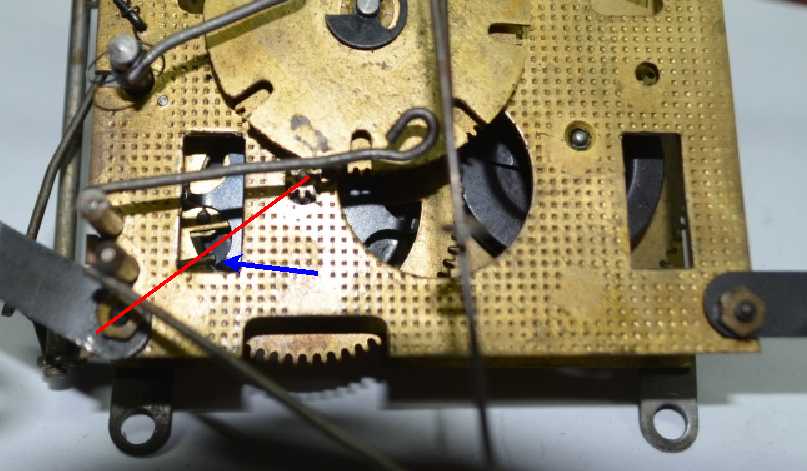

Для правильной работы «бом-ку-ку» любой зубец звездочки, отмеченный синей стрелкой, в начале цикла боя должен лежать точно на

красной линии, соединяющей ось вращения блочка боя с правой (левой, если смотреть сзади) нижней колонкой, стягивающей платины. Если красная линия проходит между зубцами звездочки, бой «бом-ку-ку» правильно работать не будет.

На фото — неверное положение блочка боя.
Ленились на заводе блюсти инструкцию и выставлять блочек со звездочкой, как положено. Вот и получалось в некоторых кукушках не «бом-ку-ку», а «ку-ку-бом» и, впридачу, неполное срабатывание низкого тона «ку».

Зубчатое колесо блочка боя имеет достаточно зубьев, чтобы точно выставить исходное положение звездочки блочка боя. Почитайте форум с 12-й страницы — все описано еще подробнее…

Откройте коробку с часами.

Аккуратно достаньте часы и все детали к кукушке, если они прилагаются к ней (маятник, гири и т.д.).

Прочитайте внимательно данную инструкцию.

Возьмите часы с кукушкой в руки.

Поверните корпус часов обратной стороной к себе.

Отведите в сторону металлические лепестки, которые держат заднюю крышку.

За отверстие в крышке необходимо потянуть её на себя и снять крышку.

Освободите гонг (в виде спирали), который находится на снятой вами крышке, т.е. выньте из него бумажный фиксатор.

Снимите защитные фиксаторы потянув их на себя с мехов кукушки (защитный фиксатор – это

п-образная скрепка с красным или белым флажком).

Установите на место заднюю крышку, зафиксировав её металлическими лепестками.

За круглое отверстие в корпусе с обратной стороны часов, необходимо повесить часы с кукушкой на подготовленное для неё место.

Освободить (открыть) дверцу кукушки с лицевой стороны часов, повернув в сторону металлический фиксатор в виде буквы «Г».

Освободить цепи – вынуть фиксирующую проволоку из звеньев цепей (цепи опустятся в низ к полу, вдоль стены).

После того, как освободили цепи, подвесьте маятник и гири.

*Установите на место все декоративные элементы (резная крыша, дудочки, птички и т.д. ),

если они входят в комплект часов с кукушкой.

Качните маятник.

 *** Если Ваша кукушка с двумя гирями, то она, т.е. кукушка кукует один раз каждые пол часа, и каждый час кукует количество полных часов.

Заводите часы аккуратно, тяните цепи вдоль стены, без рывков.

Если рычаг «включения-выключения» кукушки стоит в положении «OFF» – КУКУШКА ВЫКЛЮЧЕНА.

Если рычаг «включения-выключения» кукушки стоит в положении «ON» – КУКУШКА ВКЛЮЧЕНА.

Точность хода механических часов кукушкой, регулируется перемещением линзы маятника, либо

декоративного элемента в виде лепестка, вверх и вниз, при помощи регулирующего винта или

смещением лепестка вдоль маятника.

*** Если Ваша кукушка с тремя гирями, то она, т.е. кукушка кукует один раз каждые пол часа, и каждый час кукует количество полных часов, после этого проигрывается мелодия (обычно их две и они меняются каждый час), а в момент проигрывания мелодии происходит движение фигурок.

Если рычаг «включения-выключения» кукушки стоит в положении «OFF» – КУКУШКА ВЫКЛЮЧЕНА.

Если рычаг «включения-выключения» кукушки стоит в положении «ON» – КУКУШКА ВКЛЮЧЕНА.

Заводите часы аккуратно, тяните цепи вдоль стены, без рывков.

Точность хода механических часов кукушкой, регулируется перемещением линзы маятника, либо

декоративного элемента в виде лепестка, вверх и вниз, при помощи регулирующего винта или

смещением лепестка вдоль маятника.

*** Если Ваша кукушка оснащена автоматическим отключением на ночь, звука кукушки, боя и мелодии, то это значит, что рычаг переключения режимов должен находиться в среднем положении между, положением «OFF» – КУКУШКА ВЫКЛЮЧЕНА и положением «ON» – КУКУШКА ВКЛЮЧЕНА.

Автоматическое выключение происходит либо с 20-30 до 7-30, или с 21-00 до 8-00 и никак не регулируется.

ПОМНИТЕ, ЧТО ЕСЛИ КУКУШКА НЕ КУКУЕТ ДНЕМ, В РЕЖИМЕ АВТОМАТИЧЕСКОГО ОТКЛЮЧЕНИЯ КУКУШКИ, ТО ВАМ НЕОБХОДИМО ПРОКРУТИТЬ ЕЩЕ ДВЕНАДЦАТЬ ЧАСОВ!

Если рычаг «включения-выключения» кукушки стоит в положении «OFF» – КУКУШКА ВЫКЛЮЧЕНА.

Если рычаг «включения-выключения» кукушки стоит в положении «ON» – КУКУШКА ВКЛЮЧЕНА.

Ваша кукушка оснащена тремя гирями.

Заводите часы аккуратно, тяните цепи вдоль стены, без рывков.

Точность хода механических часов кукушкой, регулируется перемещением линзы маятника, либо

декоративного элемента в виде лепестка, вверх и вниз, при помощи регулирующего винта или

смещением лепестка вдоль маятника.

***Если вы ОТКРУЧИВАЕТЕ (против часовой стрелки) гайку под линзой маятника или перемещаете декоративный лепесток ВНИЗ, то это означает, что ваши часы будут ходить МЕДЛЕННЕЕ, это необходимо делать, если Ваши часы СПЕШАТ.

***Если вы ЗАКРУЧИВАЕТЕ (по часовой стрелке) гайку под линзой маятника или перемещаете декоративный лепесток ВВЕРХ, то это означает, что ваши часы будут ходить БЫСТРЕЕ, это необходимо делать, если Ваши часы ОТСТАЮТ.

***Если кукушка включена, то при переводе стрелок надо давать ей куковать. ОБЯЗАТЕЛЬНО!

Аккуратно переводите минутную стрелку, старайтесь при переводе не задеть часовую стрелку!

Если надо быстро перевести часы, то отключите кукушку, переведите рычаг в положение

«OFF» – КУКУШКА ВЫКЛЮЧЕНА, установите точное время, после этого переведите рычаг в положение «ON» – КУКУШКА ВКЛЮЧЕНА, или в среднее положение «автоматического отключение кукушки на ночь».

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ВРАЩАТЬ МИНУТНУЮ СТРЕЛКУ

ПРОТИВ ДВИЖЕНИЯ ЧАСОВОЙ СТРЕЛКИ!!!

Гарантийные обязательства.

Данные гарантийныеобязательства дают право ан бесплатное устранение дефектов производственного происхожления в течение следующих

гарантийных сроков эксплуатации часов: на механизм — 1 год со дня продажи часов.

Условия гарантии

Сервисный центр гарантирует исправную работу изделия только при условии полного соблюдения требований, описанных в инструкции по

эксплуатации. Сервисный центр не несет ответственности за ущерб, причиненный владельцу неисправностью часов.

Настоящая гарантия действительна при соблюдении следующих условий: Изделие должно быть приобретено исключительно «для личных нужд; изделие должно использоваться в строгом соответствии с инструкцией по эксплуатации.»

Сервисный центр вправе отказать в гарантийном обслуживании в следующих случаях:

а). Часы использовались в условиях, оказывающих на них разрушающее воздействие. ( Ударные и вибрационные нагрузки и т.п.)

b). Часы подвергались ремонту не в гарантийной мастерской.

c). Часы имеют следы постороннего проникновения или самостоятельного ремонта

d). Повреждения вызваны воздействием температуры, попаданием влаги, пыли, грязи в результате нарушения правил эксплуатации.

e). Повреждения вызваны воздействием стихийных бедствий, природных факторов, химически агрессивных сред.

f). Повреждения вызваны попаданием внутрь инородных веществ и предметов (влаги, песка, насекомых и др.)

g). Повреждения часов в результате использования неисправных элементов питания.

Техническое обслуживание, чистка и смазка часов, а также замена элементов питания не является гарантийным обслуживанием.

Была ли эта статья полезной?

Маяк часы гиревые с кукушкой 1989 год СССР паспорт руководство по эксплуатации документ

Usually responds within 30 minutes

1. Откройте заднюю стенку корпуса и выньте картонную прокладку 1, рисунок I, из звуковой спирали на внутренней стороне стенки.

2. Снимите фиксатор 2, рисунок II, с подвижных частей звуковых камер.

3. Пропустите проволочную петлю подвески маятника 3, рисунок II, через широкое отверстие в нижней стенке корпуса и закройте заднюю стенку.

4. Повесьте часы на ровную стену на высоте, оговоренной в паспорте.

5. Удалите липкую ленту 5, рисунок III, или нить, придерживая при этом дверку кукушки и освободите цепочки от упаковки.

6. Распакуйте маятник и повесьте его на петлю подвески 3, рисунок II.

похоже что-то я недопонимаю.
собрал и вот что происходит.
причем левый мех «ку» делает и бой работат.
а вот правый сразу встает враспор

может у этого валика солдатик выгнуть в какую-то сторону?
ну никак. либо встает в распор, либо он болтается ниже зубцов и не захватывается гребнем (или как его) колеса боя.

Тут все просто — вариантов всего 2.
Сперва пробуете первый очевидный, когда «подняться толкателю мешает мех» — гнете длинный рычаг подъема толкателя правого (глядя сзади) меха вниз на примерно 10 мм в средней части рычага.
Мех голоса должен открываться при работе всего на 2/3 — на 20-25 мм из полного хода 31-32 мм.
После цикла кукования мехи обоих голосов должны быть полностью закрыты, т.е. солдатик валика рычага подъема толкателя должен упасть с зубца звездочки боя.
Если первый вариант «не проходит» — пробуете второй — гнете чуток вверх солдатик валика «упираюшегося» длинного рычага.

Если «не проходят» оба варианта — значит неверно собрана колесная система — после окончания цикла боя зубец звездочки боя не смотрит точно на левую нижнюю колонку стяжки платин — см. http://forum.watch.ru/showpost.php?p. &postcount=668 .

У часов с кукушкой есть «исходное положение» частей механизма. При сборке механизма в этом положении обеспечивается правильный бой «бом-ку-ку». Это положение следующее:
— рычаг разрешения боя и кукования — он со стороны передней платины — не взаимодействует с штифтами минутного колеса, т.е. штифты минутника находятся возле горизонтального положения, т.е. упомянутый рычаг находится в нижнем положении (не приподнят штифтом);
— бой застопорен — хвостовик рычага стопорения боя опущен в паз счетного колеса и находится либо посередине паза счетного колеса либо прилегает с зазором не более 0,1 мм к левой глядя сзади стороне прорези (паза) счетного колеса;
— при приложении усилия влево к колесу привода боя (пальцем снизу механизма), т.е. при попытке вращать барабан по часовой стрелке, глядя сзади механизма, барабан застопорен — не врашается.
— зубец звездочки барабана боя (см. синюю стрелку на фото). приподнимающий при работе боя солдатики валиков, находится точно на прямой красной линии, соединяющей ось этого барабана с нижней левой (глядя сзади) стяжкой платин механизма.
————————

Проверка правильности сборки производится так.
Жмем чуток на проволочный рычаг, который расстопоривает бой — стопор боя приподнимается из паза счетного колеса — одновременно вращаем пальцем барабан боя — глядя на механизм сзади — по часовой стрелке (для удобства задняя платина имеет снизу вырез).
По окончании цикла и застопоривания механизма молоток гонга должен быть взведен в верхнее положение, а оба солдатика валиков рычагов подъема толкателей привода мехов должны упасть с зубца звездочки барабана боя.
——————-

Если при проверке выяснится, что «что-то не так» — придется или пересобирать колеса боя или подгибать солдатики валиков или их рычаги.

В теме я выкладывал заводскую инструкцию по сборке механизма и наладке боя, которую скопировал отсюда — http://oldserdobsk.ru/1000/046/1046073.html .
=======================

1. Зубец звездочки находится выше красной линии на фото.
В этом случае веса гири боя не хватит для запуска боя, поскольку все 3 солдатика (кукования и боя) лежат на следующем зубце звездочки, а это препятствует свободному разгону гири в начале цикла боя.

2. Зубец звездочки находится ниже красной линии на фото.
В этом случае по окончании цикла боя мехи останутся полураскрытыми, а молоток боя не приподнимется до конца. В зависимости от легкости ската колес может наблюдаться либо неправильный бой — не «бом-ку-ку», а «ку-ку-бом» или «ку-бом-ку» либо снова же препятствие свободному разгону гири в начале цикла боя, т.е. нехватка веса гири.

Вот такой у часов с кукушкой требовательный к правильности сборки колес боя механизм

Как настроить часы маяк с кукушкой

В этой статье мы попросили мастера ответить на вопрос: «Как настроить часы маяк с кукушкой?», а также дать полезные рекомендации по теме. Что из этого получилось, читайте далее.

Инструкция по установке, пуску и регулировке настенных маятниковых гиревых часов с боем 12-ЧГ сборки Сердобского часового завода

Часы настенные маятниковые гиревые с боем 12-ЧГ выпускаются по ТУ 14—154—56.

1.Вращать стрелки в сторону, обратную их движения.

2.Переводить стрелки без остановки до окончания боя на целых часах и получасах.

3.Подвешивать к гире дополнительный груз.

4.Заводить часы незадолго до боя — за 5 минут. Если часы остановились перед боем, то сначала переведите стрелку, чтобы часы пробили и затем подтягивайте гири.

1.Помещение, в котором будут установлены часы, должно быть по возможности сухим, не пыльным и не иметь резких колебаний температуры, а стена, где будут висеть часы, не должна иметь сильных сотрясений.

2.Выбрав место установки часов, распакуйте их, освободите часы от коробки и бумажной упаковки.

3.Откройте дверку корпуса часов.

4.Снимите или перережьте резинки, которыми скреплены маятник и цепочка.

5.Выньте маятник и освободите цепочки от бумажной обертки.

6.Выньте картонную прокладку из звуковой спирали, укрепленной сзади механизма.

7.Подвесьте часы отвесно на ровную стену на высоте около 2 метров от пола, наденьте маятник на подвеску, проволочная петля — видимая внизу механизма, а цепочки пропустите через отверстие внизу корпуса часов. Маятник при этом не должен касаться задней стенки корпуса, а подвеска маятника должна свободно проходить через петлю вилки.
Наденьте гири ушками на разрезные кольца левых концов цепей через петлю вилки.

8.Слегка толкнув маятник, пустите часы в ход, прислушиваясь к ударам хода часов и, если удары хода не одинаковы по силе и тону, выравняйте их путем передвижения нижней части корпуса часов в правую или левую сторону. Размах маятника в обе стороны должен быть одинаковым.
Выверенные по равномерности хода часы закрепите двумя установочными винтами, находящимися в нижней внутренней части корпуса, ввернув их немного в стену.

9.Проверьте правильность подачи сигналов боя, для этого вращая минутную стрелку по направлению ее движения, установите ее на ближайшей цифре «6» или «12» и проверьте соответствие ударов боя показанию часовой стрелки.
При соответствии числа ударов показанию часовой стрелки — часы считаются проверенными по подаче сигналов боя. Если часы пробили неверно, запомните число пробитых ударов; затем, сняв гирю боя, правую, переведите стрелки так, чтобы часовая стрелка была против цифры, соответствующей числу пробитых ударов, а минутная стрелка на несколько минутных делений за цифрой «12», после этого повесьте гирю. Бой часов будет соответствовать показанию стрелок.

10.Установите «верное время» на часах, вращая минутную стрелку по направлению ее движения и останавливаясь на целых часах и получасах во время боя, до соответствия показанию стрелок «верному времени».

1.Продолжительность хода часов от одного полного подъема гирь не менее 26 часов, поэтому заводить часы, поднимать гири, следует один раз в сутки.

2.Для предотвращения спутывания боя часов в конце завода, гирю боя, правую, поднимайте несколько выше, чем гирю хода, левую.

3.Суточный ход часов при температуре 20°±5°С не должен превышать ±3 минуты в сутки.
Неточный суточный ход можно отрегулировать, для этого, ослабив контргайку на стержне маятника и вращать гайку, передвиньте линзу:
если часы спешат — линзу опустите вниз;
если часы отстают — линзу поднимите вверх.
За 1 оборот гайки точность суточного хода изменяется приблизительно на 1 минуту в сутки.
После окончания регулировки часов на точность суточного хода, закрепите положение линзы маятника — контргайкой и установите часы на верное время, смотрите пункт 10.

4.Если в процессе работы часов сигналы боя перестают соответствовать показанию стрелок, то восстановить соответствие можно, руководствуясь пунктом 9.

5.Чистку и смазку часов следует производить только в случае необходимости, при остановке их вследствие засорения механизма или загустевания, высыхания масла.
Для смазки часов употребляйте только специальное часовое масло.

Часы с кукушкой – это часовой механизм, соединённый с системой боя, которую сопровождает выходящая из открывающихся дверей кукушка, закреплённая на кронштейне. Действие, связанное с кукованием, воспроизводимым двумя мехами, наполненными воздухом, происходит каждый час или полчаса в зависимости от модификации часов.

Часы заводят двумя цепями: одной заводится ход, а другой – бой. На концы цепей завода прикреплены гирьки, чаще выполненные в виде шишек. Чем длиннее цепь, тем больше завод. По заводу часы разделяются на такие, которые заводят раз в сутки, и экземпляры с недельным заводом.
Восстановление нормальной работы механизма часов, который нуждается в периодической чистке, мойке, смазке, сборке и проверке точности. Для самостоятельного ремонта потребуется схема.

• • Несоответствие между временем, указываемым на циферблате и количеством звуков, издаваемых кукушкой. Найдите рычаг поворота кукушки. Он соединён с кронштейном, где находится фигурка. Подогните его немного вверх. Чтобы обнаружить его, достаточно открыть дверцу в корпусе.
  • Время на часах не соответствует бою. Для этого не обязательно нести часы с кукушкой в ремонт. Сначала снимите гирю с цепочки, предназначенной для завода боя, и установите на то время, которое только что прозвучало. Потом повесьте гирю на место и, вращая стрелки, установите реальное время.

• Разбираемся со счётным кругом.
  Откройте крышку часов, найдите счётный круг, на котором заметно одиннадцать разных выступов, соответствующих каждому часу. Самый маленький отвечает за два удара молоточком, а большой – за двенадцать. Установите штифт в соответствующий отбиваемому времени выступ. Эту процедуру проводят, если у вас механизм боя в часах основан на счётном колесе.
• Если часы отбивают не только час, но и полчаса, тогда в часах применена система с гребёнкой. Здесь важно знать, что в неё входит ступенчатый диск (улитка), рычаг со скошенными зубами, называемого гребёнкой и два штифта. Штифт, расположенный ближе к центру диска, контролирует бой получасов, а тот, что находится дальше — часы. Сравните их расположение в соответствии с пробиваемым временем. Эта схема настройки удачно применяется при ремонте часов Маяк с кукушкой.
• Кукушка застряла. Откройте заднюю дверцу часов и проверьте, чтобы фигурка сидела на кронштейне плотно, и ему ничего не мешает перемещать кукушку в окошко.
• Голос кукушки звучит неясно или слишком тихо. Для этого необходимо просмотреть меха, издающие свист. Освободите их, открутив винты. Прочистите щели и продуйте их несколько раз. Звук меха корректируется рычагом. Хотите добавить громкости подогните его вниз, а если звук дребезжит, то поднимите рычаг вверх.

• «Ремонт часов своими руками. Пособие для начинающего мастера», Г. Солнцев, интернет-издание, 2001 г.
• ремонт часов с кукушкой

• Крестовая и плоская отвертки;
• Шкурка №380;
• Ватный тампон;
• Бумажные салфетки или полотенца;
• Новая батарейка.

• — сверло, диаметр 8-10 мм;
• — кусок сухой древесины для пробки;
• — эпоксидный клей (можно столярный или ПВА);
• — антикоррозионное средство;
• — лак (глазурь);
• — шпатлевка по дереву;
• — шпатель, скребок;
• — малярные кисти;
• — наждачная бумага;
• — пленка из полиэтилена для защиты мебели.

Очень часто сбой в работе механических часов возникает из-за попадания внутрь корпуса грязи, влаги или высыхания смазки. В этом случае просто разберите свои часы, промойте и смажьте механизм. Перед этим следует хорошо изучить его устройство и последовательность разборки и сборки, иначе по окончанию работы вы можете обнаружить «лишние» детали.

Рассмотрите картинку и постарайтесь определить пропорции. У кукушки довольно длинное овальное тело и сравнительно небольшая голова. Высота головы примерно равна 1/8 части тела. У нее довольно длинный хвост, он представляет собой полоску с заостренным или скругленным нижним краем. Его длина почти равна длине тела.

Лист бумаги расположите произвольно. Качество бумаги зависит от того, чем вы собираетесь рисовать кукушку. Для акварели больше всего подойдет специальная фактурная «Бумага для акварели» или оборотная сторона обоев. Карандашами удобнее рисовать на обычном ватмане. В качестве ориентира нарисуйте, например, веточку, на которой сидит кукушка. Можно ее пока не прорисовывать, а просто нанести легкую линию.

Нарисуйте круг, чтобы он соприкасался с верхней частью овала. Мысленно проведите горизонтальный его диаметр и соедините его концы с самой частью овала. Линии шеи получатся почти прямыми. Нарисуйте клюв в форме длинного остроугольного треугольника. Рядом с клювом на голове нарисуйте круглый глаз.

Примерно от середины спины проведите вниз линию хвоста. Она примерно равна размеру туловища. Примерно от середины оси овала проведите вниз еще одну линию, она должна слегка расходиться с первой. Закончите ее на том же уровне. Соедините концы линий дугой или углом.

От той же точки спины, от которой вы начинали рисовать хвост, проведите линию под тупым углом к оси овала. Закончите ее чуть выше верхней линии хвоста. От того места, где круг головы соприкасается с овалом, начните вести вниз- дугу, повторяющую линии туловища. Ведите ее до пересечения с хвостом. Соедините эту точку с краем верхней линии крыла прямой. Нарисуйте лапки птицы.

Раскрасьте кукушку. Она пестрая, поэтому сначала залейте голову и туловище светлой краской, а хвост и крыло сделайте темными. Затем тонкой кистью проведите поперек туловища птицы много волнистых темных линий. На крыльях и хвосте мелкими продольными штрихами обозначьте перья.

Возможно у Вас есть свои мнения на тему «Как настроить часы маяк с кукушкой»? Напишите об этом в комментариях.

Источник

Учимся как чинить все самому

Скачать видео

Настройка ровности хода часов маяк с кукушкой. а так-же рассказ о возможных мелких поломках.
Сайт где можно подробнее получить разъяснение по часам любых форм: http://discussion board.watch.ru/showthread.php?t=158218&web page=6

23 thoughts on “ Настройка часов Маяк с кукушкой ч.1 ”

ИЗ ОСИ НЕ АНКЕРНОГО КОЛЕСА А АНКЕРНОЙ СКОБЫ! КАК ВСЕГДА ОГОВОРИЛСЯ!

Скажите пожалуйста. Какая общяя длинна маятника. Потерялся. Хочу сам сделать.

Станислав подскажите у меня часы бегут вперед как настроить?

Запускается бой на пять минут раньше до получаса и часа.Что ето может быть??Как регулировать точность пуска боя?И один свисток постоянно поднят,почему-то тянет привод в верх

Станислав, добрый день! Подскажите пожалуйста как настроить правильность кукования кукушки, при помощи рычага. В Ваших видео не нашел.

Скажите можно ли на ночь снимать гирю боя ?

Подскажи сколько весят гирьки и маятник

согнуть бы тебя мастер ломастер

Добрый день. Подскажите пожалуйста. Восстановил такие же ходики, но есть проблемы. Не пойму, почему во время боя часы останавливаются и как настроить ход, чтобы не бежали. Спасибо.

станислав нужен совет,к часам есть интерес
есть двое с боем,востановил.
есть двое с кукушкой тоже хочу запустиь ,это хобби.
у кукушек в комплекте нет маятника,хучу сделать самодельные.
если возможно,размеры,вес,длина? спасибо и удачи вам.

Раз взялся за гуж – не говори, что дюж.

Тогда почему в предыдущих видео неправильно используете терминологию?

Этот чувак не знает, что такое пуансон и, даже, что такое триб.

Здравствуйте! Новые часы маяк как у вас не могу запустить. Если не сложно напишите пошагово,как правильно запустить. Буду очень благодарен!

Станислав подскажите почему гиря опускается вниз и постояно кукукает до пола

Станислав,почему у меня тик-так сильно звонкий(поводок бьется о проушину)у вас тише

Привет!
Где можно почитать про восстановление/настройку часов маяк, в «домашних условиях», на «пальцах», т.е. на что обратить внимание и что проверить? Ясно дело, если поломка серьёзная – в ремонт мастеру, но как дефектовать часы дома?
Спасибо!

спасибо за видео-наконец то запустил маятник и часы соответственно при помощи ваших нюансов 😀

подскажите, где можно посмотреть продолжение настройки часов

как всегда все здорово чувак

держи камеру ровно..

Спасибо за ваше инфрмационное видео по намтройке хода часов, на следующей неделе буду у деда и попробую ему настроить часы, как вы советуете. Потом отпишусь. Еще раз спасибо!

Источник

Поддержка и устранение неисправностей механической кукушки

Все манипуляции, которые мы описываем ниже, нужно производить осторожно и деликатно. Мы не несем ответственности за любой ущерб. Эти инструкции предназначены для тех, кто не может прийти прямо в магазин со своими часами с кукушкой!

Обратите внимание, что мы не предлагаем поддержку по электронной почте по вопросам с кукушкой.

Кукушка не выходит или привет

— Крюк, закрывающий птичью дверцу, открыт.
— Удаляются два зажима, блокирующие мех внутри кукушки.
— Если у кукушки есть стопорный рычаг сбоку или под часами, значит, она находится в положении ВКЛ.
— Часы должны быть идеально вертикальными (чтобы они не наклонялись вперед или назад), а также чтобы они не наклонялись вбок.

Кукушка поет, когда минутная стрелка не находится в положении «12 часов» (XII)

Обычно это происходит из-за большой иглы, которая повернулась вокруг своей оси из-за слишком резкого обращения.
(Большая рука = минуты)

1. Начните с поворота БОЛЬШОЙ иглы, пока кукушка не запоет. (если игла полностью отклонена от своей оси и вращается в вакууме, начните с затяжки гайки, удерживающей иглы, чтобы птичка пела при повороте) .
2. Как только кукушка запоет, немного (не снимая) открутите гайку оси, удерживая БОЛЬШУЮ иглу, чтобы она не проворачивалась вместе с гайкой! Когда гайка будет достаточно ослаблена, потяните БОЛЬШУЮ иглу на себя, чтобы освободить ее от оси.
3. Верните БОЛЬШУЮ иглу на 12 и затяните гайку, удерживая БОЛЬШУЮ иглу на 12.
4. Кукушка теперь поет, когда БОЛЬШАЯ стрелка включена в часы 12.
5. Если часы с кукушкой не поют мне количество раз, соответствующее часу, перейдите к следующему шагу, чтобы настроить его.

Количество звонков кукушки не соответствует часу

Чтобы установить часы, которые не поют правильное количество раз, выполните следующие действия:

1. Поверните БОЛЬШУЮ стрелку на 12 часов — XII (по часовой стрелке). Допустим, он поет 3 раза.
2. Затем снимите МАЛЕНЬКУЮ иглу с ее оси: для этого осторожно потяните МАЛЕНЬКУЮ иглу на себя обеими руками (см. Иллюстрацию напротив: Ось похожа на конус; потяните иглу на себя. вы его расслабите, и, толкнув его в направлении кукушки, он зафиксирует).
3. Направьте МАЛЕНЬКУЮ руку примерно на 3 часа (или количество ударов, сделанных до этого) и нажмите на руку, чтобы снова прикрепить ее к своей оси.
4. Ваши часы с кукушкой теперь синхронизированы (время с количеством криков кукушки)
5. Чтобы установить время сейчас, поворачивайте БОЛЬШУЮ руку (по часовой стрелке), ожидая каждый час, пока кукушка запоет, до нужного времени.
   (Обратите внимание, что у часов, которые мы продаем в магазинах, есть современные механизмы, которые позволяют кукушке вовремя выставлять время поворотом стрелки против часовой стрелки! Если ваша кукушка старше, в сомневаетесь и, чтобы не повредить механизм, ставьте на время ТОЛЬКО по часовой стрелке!)

Видео объяснения:

Часы с кукушкой движутся вперед или опаздывают

Скорость часов подчеркивается балансом:

— Если час кукушки продвижениеслегка сдвиньте маятниковый рисунок в направлении дно.
— Если час задержкизаставь его скользить к верх.
(+/- 2mm = 10 минут в день, иногда для точной настройки его кукушки требуется одна-две недели)

Деталь фиксации иглы

Минутная стрелка не вращается

Если минутная стрелка не вращается, это обычно происходит из-за того, что гайка, удерживающая стрелки, ослабла (обычно из-за слишком грубого обращения). Для правильной установки минутной стрелки выполните следующие действия:

1. Начните с затяжки гайки, удерживающей иглы.
2. Поворачивайте большую иглу, пока не запоет кукушка.
3. Как только кукушка запоет, немного (не снимая) открутите гайку оси, удерживая БОЛЬШУЮ иглу, чтобы она не проворачивалась вместе с гайкой! Когда гайка будет достаточно ослаблена, потяните БОЛЬШУЮ иглу на себя, чтобы освободить ее от оси.
4. Верните БОЛЬШУЮ иглу на 12 и затяните гайку, удерживая БОЛЬШУЮ иглу на 12.
5. Кукушка теперь поет, когда большая рука находится на часах 12.
6. Если часы с кукушкой не поют мне количество раз, соответствующее часу, обратитесь к шагу «Количество звонков с кукушкой не соответствует часу»

Часы с кукушкой останавливаются

Это может происходить по разным причинам:

— Во-первых, кукушка плохо прислоняется к стене. Убедитесь, что гвоздь направлен прямо вверх (а не горизонтально), чтобы кукушка не наклонялась вперед, назад или в сторону.

– Вторая причина: механизм с кукушкой может просто быть грязным и нуждаться в небольшом уходе. Для этого откройте заднюю панель, протрите внутреннюю поверхность (продувкой или лучше из баллона со сжатым воздухом) и слегка смажьте механизм механическим маслом типа WD-40 (доступно в большинстве супермаркетов, см. фото справа) Важно хорошо очистить механизм перед тем, как брызгать маслом !! Иначе пыль превратится в пасту и будет хуже всего. Также будьте осторожны, чтобы не разбрызгивать сильфон. В случае утечки масла немедленно удалите все следы, чтобы не испачкать дерево. Закройте заднюю панель и повесьте кукушку на стену, повесьте гири но не маятник , и запустите металлический стержень, на котором должны висеть весы, чтобы механизм вращался быстрее. Дайте кукушке поработать так один-два дня, чтобы механизм заработал нормально (время будет неправильное, и кукушет будет чаще. Это нормально). Затем приостановите маятник, и есть большая вероятность, что кукушка перезапустится нормально.

— Еще одна причина, по которой нам говорили некоторые клиенты, заключается в том, что кукушку нельзя ставить в местах с сквозняками (например, между двумя окнами ..)

Важное замечание, если вы переместите свою кукушку

Если вы перемещаете кукушку, перед тем, как оторвать ее от стены, поднимите грузы вверх, а затем снимите грузы. Чтобы цепи не соскочили с шестерен: пропустите проволоку или веревку сверху через цепи, чтобы они не могли двигаться! Затем вы можете обернуть нитки вокруг часов с кукушкой.
Также закройте дверцу для птиц, повернув крючок.

Официальные инструкции

Ваши вопросы по электронной почте

Обратите внимание, что мы не предлагаем поддержку по электронной почте по вопросам с кукушкой. Спасибо за Ваше понимание.

Описанные выше инструкции были составлены нами и поэтому защищены моральными правами. Мы не несем ответственности за любой ущерб.

С понедельника по пятницу
09h30 — 12h45
14h15 — 18h45

суббота
09h30 — 12h45
14h15 — 18h00

воскресенье
09h30 — 13h00

Оучи базар
Av. D’Ouchy 76
CH — 1006 Лозанна

Плати легко с TWINT

1. Запустите приложение TWINT и коснитесь символа QR-кода.
2. Отсканируйте QR-код ниже (на другом экране).
3. Введите общую сумму и подтвердите платеж

Источник
