GSM реле + ДАТЧИК ТЕМПЕРАТУРЫ GSM-KL2 2 канала реле питание 12В (7-36v) gate opener управление через телефон
Артикул
GSM-KL2
GSM реле + ДАТЧИК ТЕМПЕРАТУРЫ GSM-KL2 2 канала реле питание 12В (7-36v) gate opener управление через телефон
комплектация: gsm реле 1шт, антенна 1шт, датчик температуры, упаковка 1шт, инструкция
5 абонентов.
возможность работы через приложение для Android и iOS.
РЕЛЕ до 10A 220 В или до 10А до 30В.
реле три контакта — общий, нормально разомкнутый и нормально замкнутый.
Подробнее
«
Продолжить покупки
Описание
Принцип работы прост: позвонил номер в устройстве,, звонок отбило, реле щелк — замок открылся.
Время срабатывания регулируется, либо импульс, либо до следующей команды. звонком или СМС.
управление вторым каналом только через СМС.
применение самое различное. запуск webasto, открытие замка, удаленное управление устройствами.
преимущества, защищенность, надежность и простота использования, не надо ни облаков, ни интернета.
Варианты применения
- Удаленное открытие/закрытие ворот, дверей, штор, гаража по бесплатному звонку.
- Домашнее использование: двери, ворота, контроль доступа в гараж, электронный вентилятор,кондиционер.
- Промышленное использование: удаленное включение/отключение оборудования (например, фонарей,инвертора, насосов, контроллеров и т.д.).
- Сельское хозяйство: управление насосами и т.п.
- Коммерческое использование: управление электронными сервоприводами, рекламными щитами,светодиодными вывесками и т.п.
- Управлять GSM реле можно как по бесплатному звонку, так и через СМС
Особенности устройства
- СОСТОЯНИЕ И КОНТРОЛЬ ТЕМПЕРАТУРЫ
- Бесплатные звонки: устройство сбрасывает вызов пользователя, а затем выполняет нужные функции.
- Множество вариантов применения (ворота, гараж, двери, шторы, оборудование).
- Функция АОН для идентификации абонента, при этом остальные вызовы игнорируются.
- Удаленное управление из любой точки.
- Удаление и добавление пользователей по SMS-команде.
- Не нужно передавать ключи различным пользователям.
- Ввод до 5 разрешенных номеров.
- Один релейный выход (до 10А/240 В) для подсоединения выключателя оборудования или замка дверей.
- Подтверждение действия (отправка ответного сообщения или звонок), выполняемого по SMS-команде.
- Открытие или закрытие реле по расписанию.
- Множество вариантов применения (ворота, гараж, двери, шторы, оборудование).
- Настройка и управление
- SMS-команды.
- Управление устройством из любой точки мира.
пример работы, управление через СМС

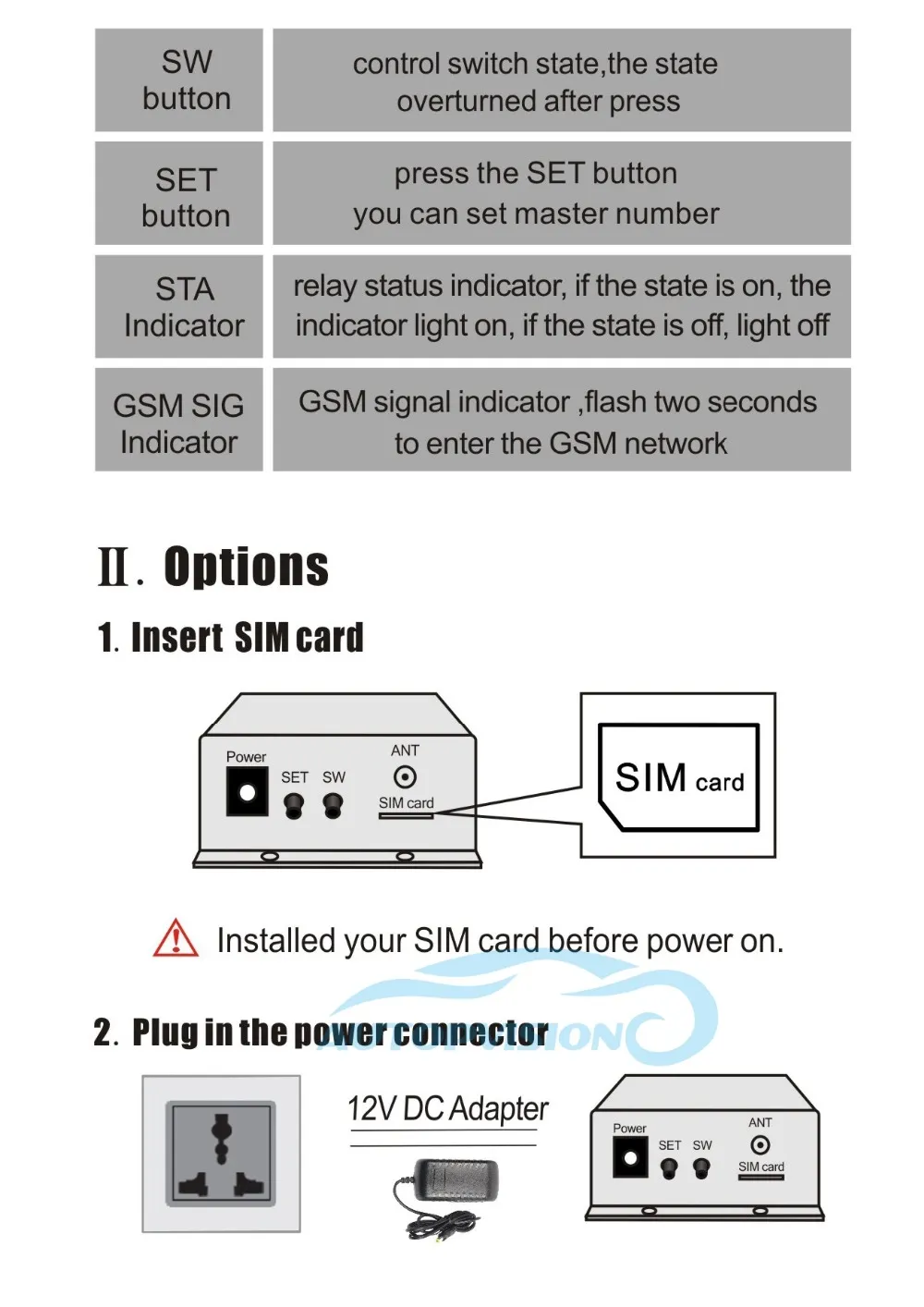

Подготовка к работе.
• Активируйте SIM-карту и снимите с нее запрос ПИН-кода, используя мобильный телефон (или попросите это
сделать продавца SIM-карты);
• Установите SIM-карту в слот. Внимание! Не устанавливайте SIM карту в работающее устройство!;
• Включите устройство напряжением постоянного тока в диапазоне 7-36В ( не менее 1А силой тока)
• Когда светодиодный индикатор 4, мигает 1раз/секунду, это состояние поиска GSM сети, при мигании
1раз/4секунды – сеть найдена. Через 40-6 секунд, устройство готово к работе.
Примечание: все настройки сделанные пользователем, имеют энергонезависимую память.
Варианты питания устройства
Установка авторизированного номера.
Есть способа программирования авторизированного номера (номер телефона с которого будет происходить
управление GSM розеткой).
1 способ: При помощи SMS: SN0000SET+380509654321, где 0 – пароль по умолчанию, +38 507654321 –
номер телефона в международном формате.
В ответ придёт подтверждающее SMS: +380507654321SETOK.
2 способ: При помощи телефонного вызова: на GSM розетке кратко нажмите кнопку SET, при этом начнёт быстро
мигать светодиодный индикатор STA – система готова установить авторизированный номер и ждёт (максимум
3 секунд) звонка. Позвоните на номер SIM карты установленной в GSM розетку, при этом вызов будет отклонён,
светодиод перестанет мигать. Авторизированный номер установлен!
Управление GSM реле
Есть 2 способа управления устройством.

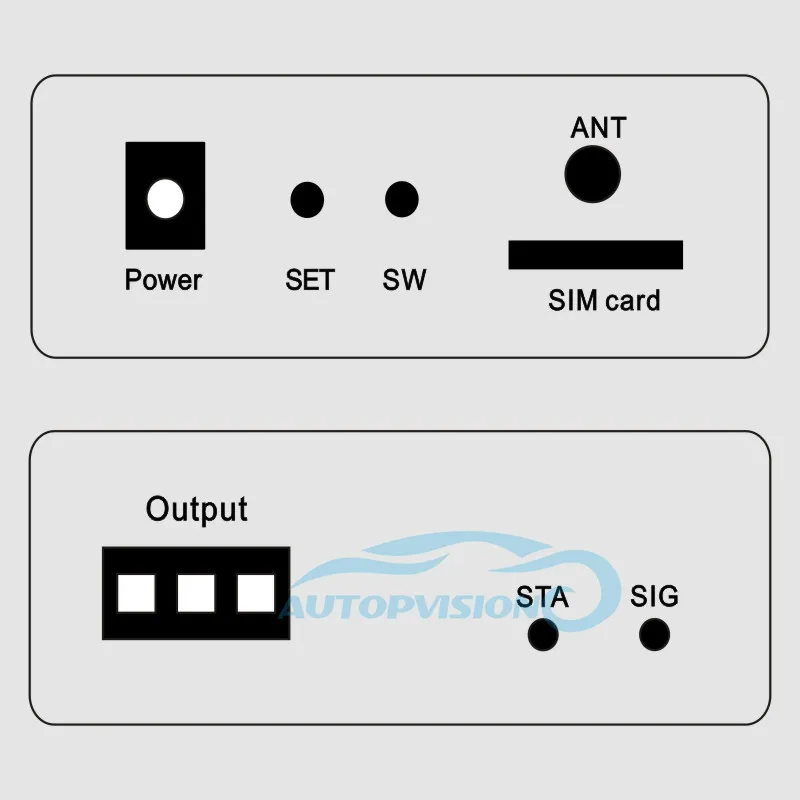

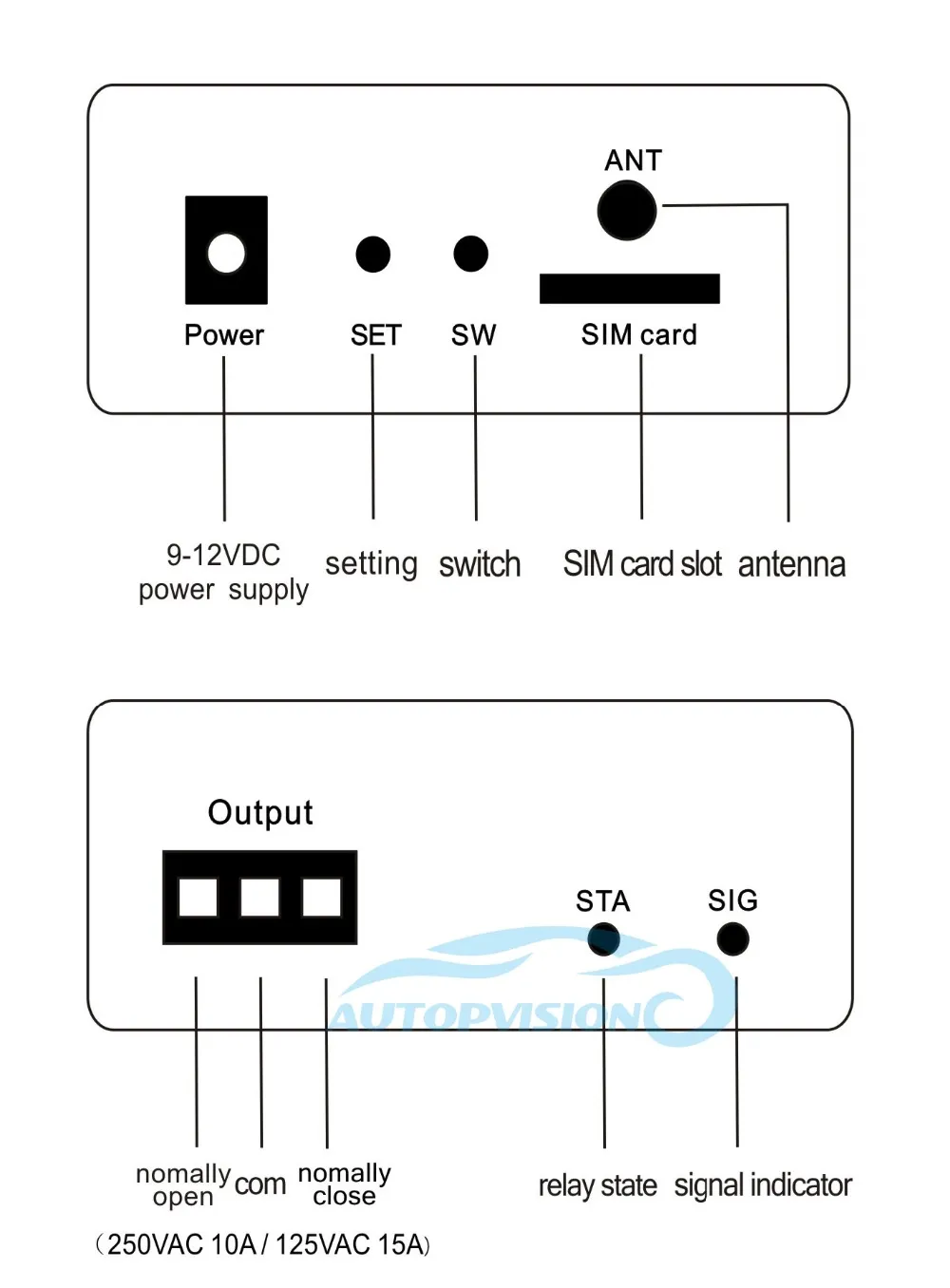

Светодиодный индикатор STA, указывает состояние розетки. Свечение индикатора – реле включено.
1 способ: Ручное управление.
• На корпусе GSM реле имеется кнопка SW для ручного включения/отключения нагрузки.
• Для включения или отключения нагрузки, кратко нажмите на кнопку SW.
2 способ: Управление при помощи SMS.
• Для включения реле, необходимо послать SMS формата: SN0000ON
где 0000 – пароль по умолчанию, ON – код операции включения.
• Для отключения реле, необходимо послать SMS формата: SN0000OFF
где 0000 – пароль по умолчанию, OFF – код операции выключения.
• Для изменения состояния GSM реле на противоположное, пошлите SMS формата: SN0000CHANGE
где 0000 – пароль по умолчанию, CHANGE – код операции изменения состояния.
Проверка текущего состояния GSM реле.
• Для проверки текущего состояния GSM розетки, необходимо послать SMS формата: SN0000CHECK
где 0000 – пароль по умолчанию, CHECK – код операции проверки.

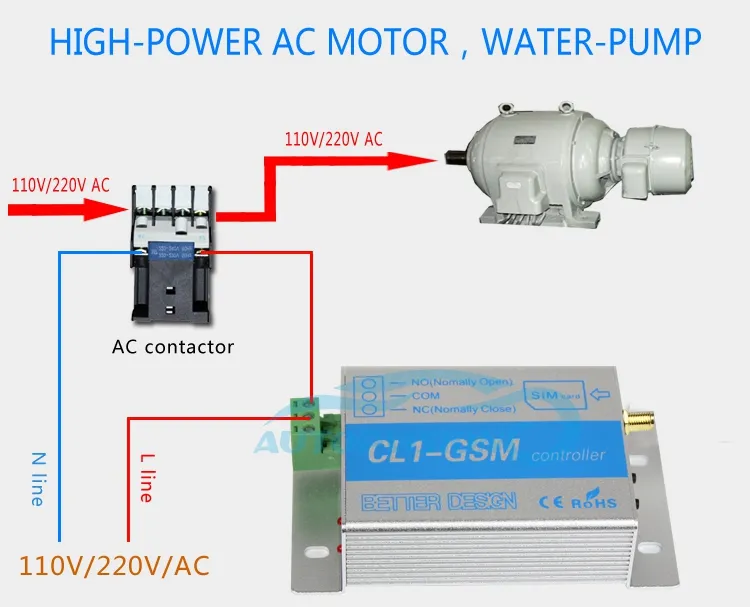

подключение к мощной нагрузке, насос, обогреватель. отопитель.

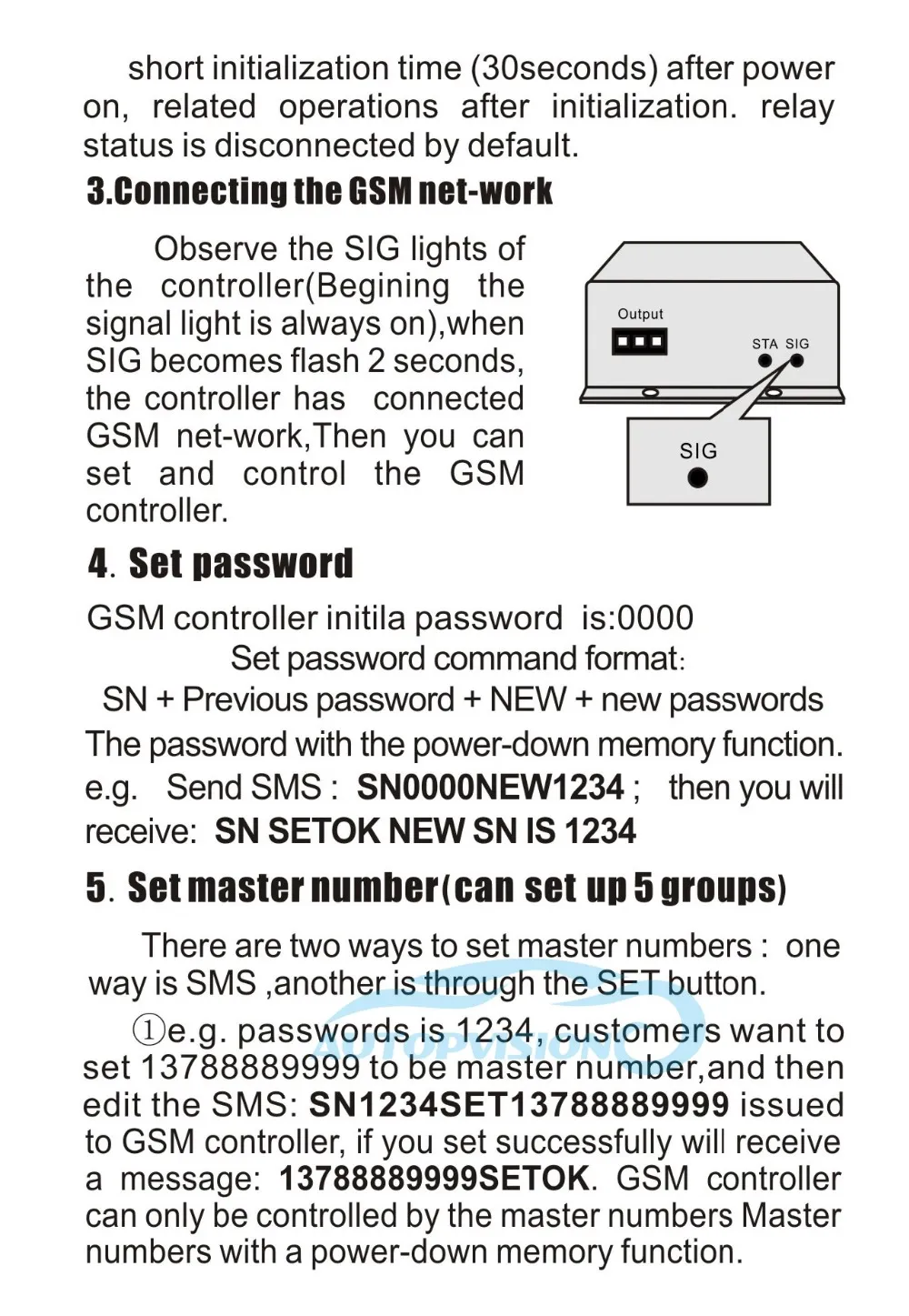

Установка нового пароля.
• По умолчанию, система имеет пароль: 0000;
• Пароль обязательно должен быть цифровой, без букв и иметь 4цифры, от до 9;
• Для установки нового пароля, пошлите SMS с авторизированного номера на номер SIM карты установленной в
GSM розетку: SN0000NEW1234 (пример установки нового пароля: 1 34).
В ответ придёт подтверждающее SMS: NEW SN SETOK NEW SN IS1234
Возврат системы к заводским настройкам.
Для полного сброса к заводским настройкам, необходимо на работающей розетке, одновременно нажать кнопки
SET и SW на 1-2 секунды. При отпускании кнопок, светодиод STA медленно мигнёт, указывая на сброс
системы. При сбросе удалиться мастер номер, а также пароль возвратиться на заводской: 0000.
полное описание и инструкцию Вы получите в печатном виде с устройством.
реальное фото устройства
Меры предосторожности.
- Не помещайте устройство в железные шкафы и короба, во избежание ухудшения приема GSM сигнала.
- Устройство предназначено для помещений, не для внешнего использования.
- Следите за состоянием счета (баланса) SIM-карты, на ней должно быть достаточно средств, чтобы устройство могло отправлять SMS сообщения с подтверждением.
- Помните, что функционал устройства позволяет только замыкать и размыкать контакты реле для
подсоединенных электроприборов. - Релейные контакты не содержат питания и не могут напрямую запитывать устройства. Нагрузка должна быть
запитана через внешний источник питания. - Контакты встроенного реле, позволяют включать нагрузку до 10А 220В.
- Рекомендуется не включать как нагрузку более мощные приборы (не более 1,2kW при питании 220В)
Сопутствующие товары
30 других товаров в этой категории:
Описание
Внимание:
Это устройство поддерживает только 2G sim-карту, поэтому поддерживает только GSM сеть, не поддерживает 3g, 4G sim-карту. Прежде чем разместить заказ, пожалуйста, убедитесь, что телекоммуникационная компания вашей страны поддерживает 2G sim-карту, в противном случае устройство не будет работать, или, возможно, только позвоните, не могу с помощью SMS контролировать;
Продукт Особенности
Отсканируйте qr-код для загрузки приложения
Упаковочный лист:
GSM ворот открывалка X 1
GSM антенна X 1
Адаптер переменного тока в постоянный X1 (12VDC/1A)
Руководство пользователя-1 шт.
Описание
Внимание:
Это устройство поддерживает только 2G sim-карту, поэтому поддерживает только 2G GSM сеть, не поддерживает 3g, 4G sim-карту и 3g, 4G сеть. Прежде чем разместить заказ, пожалуйста, убедитесь, что телекоммуникационная компания вашей страны поддерживает 2G sim-карту и 2G GSM сеть, в противном случае устройство не будет работать;
KL1-GSM-T пульт дистанционного управления
Описание продукта:
KL1-GSM-T является продуктом GSM, который поддерживает один выход 10А, может быть установлен 1 датчик температуры и 6 групп контроля температуры. Возьмите «удаленный контроль» в качестве основной функции и имеют высокую удобство использования. Пользователь может легко и быстро интегрировать KL1-GSM-T в собственную систему для осуществления дистанционного управления, который основан на сети GSM.
В основном Особенности:
1. Может работать из любого места, без ограничения расстояния
2. Диапазон квада 850/900/1800/1900 МГц GSM модуль внутри
3. Широкий диапазон питания 7 ~ 36 В постоянного тока
4. 1 релейный выход (10A/30VDC, 10A/250VAC)
5. 1 сенсор комнатной температуры для мониторинга температуры на месте
6. 6 групп автоматического контроля температуры можно установить по SMS
7. До 10 авторизованных номеров могут включать/выключать устройство при бесплатном звонке
8. Дизайн промышленного класса подходит для длительных рабочих приложений;
9. L118 * W92 * h42мм, совместимая настенная установка и DIN35mm промышленная железнодорожная установка.
Параметры:
Источник питания постоянного тока: Стандартный адаптер DC12V/500mA диапазон 7-36VDC
Мощность Потребляемая мощность: в режиме ожидания 12 V/50mA, рабочая Max 12 V/200ma

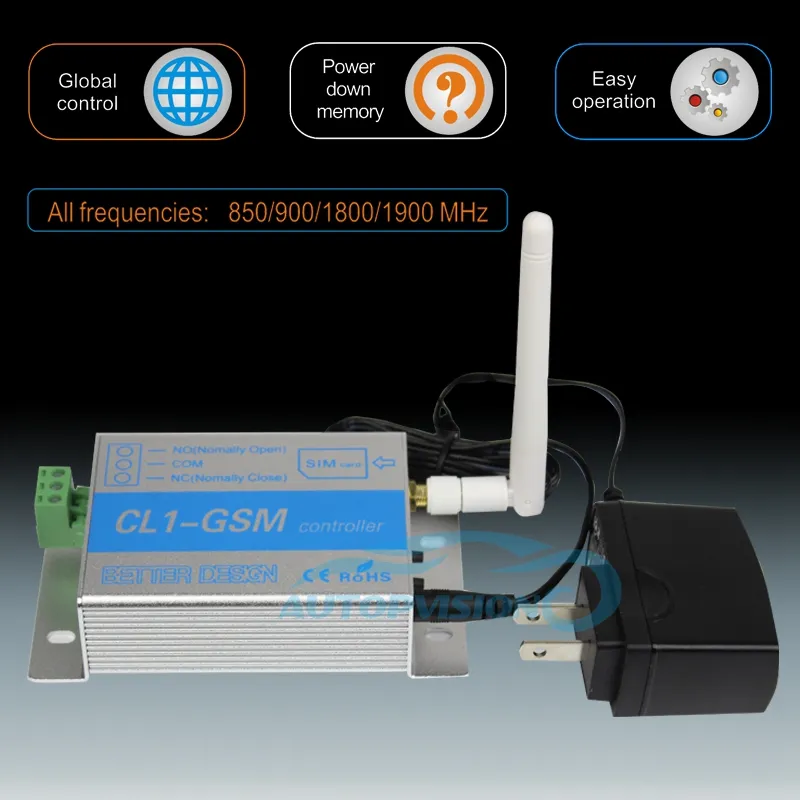

Частота GSM: 850/900/1800/1900 МГц
Sim-интерфейс: поддержка 3 в micro sim-карты
Внешняя антенна: интерфейс антенны SMA, 50 ом, усиление 3 дБ
Температурные интерфейсы: 1 порт температуры NTC
Диапазон обнаружения температуры: от-40 до + 110 градусов
Релейные выходы: 1 канал, 10A/30VDC 10A/250VAC
Логика вывода: нормально открытый и нормально закрытый
Внешний размер: 118X92X42 мм
Размер коробки: 135X142X43 мм
Вес нетто: 140 г
Вес брутто: 180 г

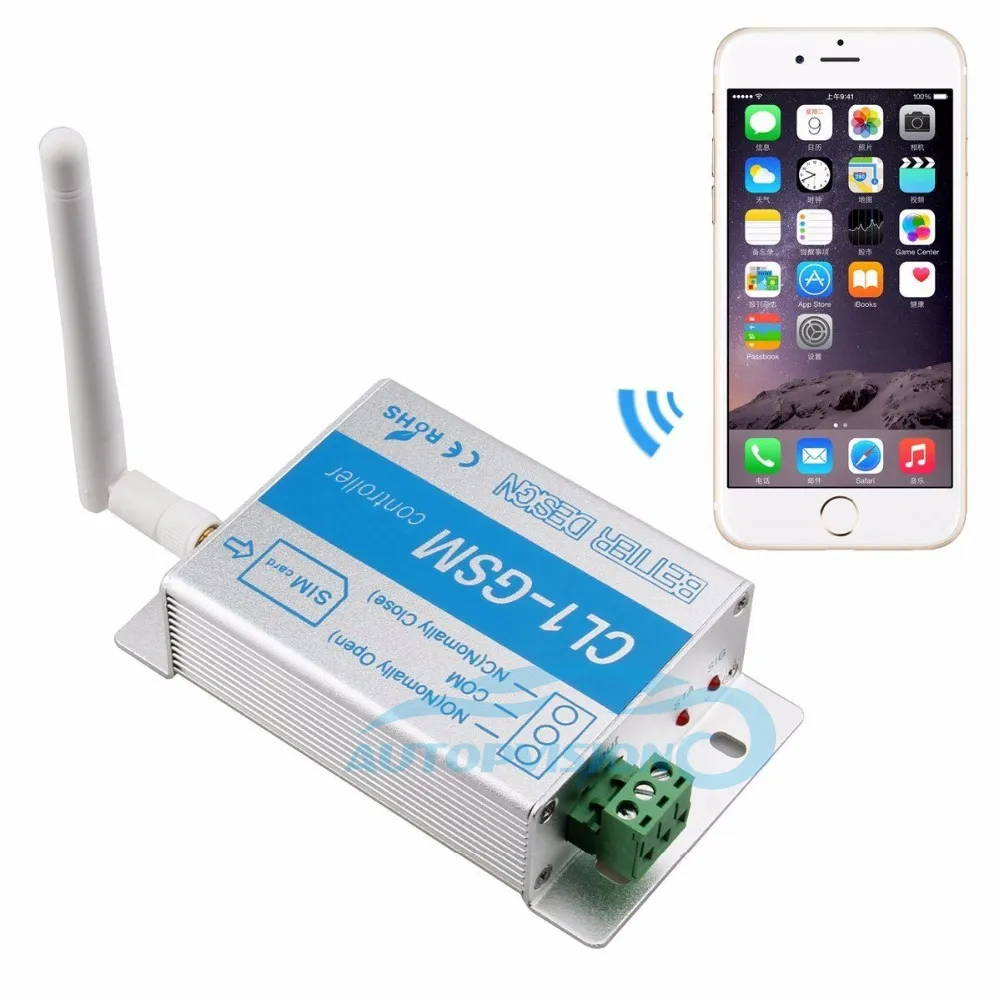

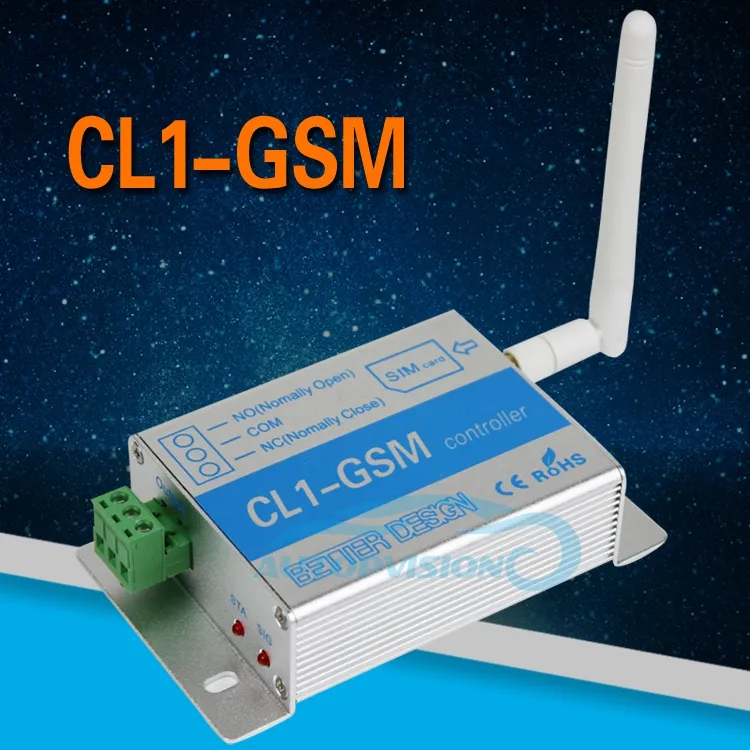

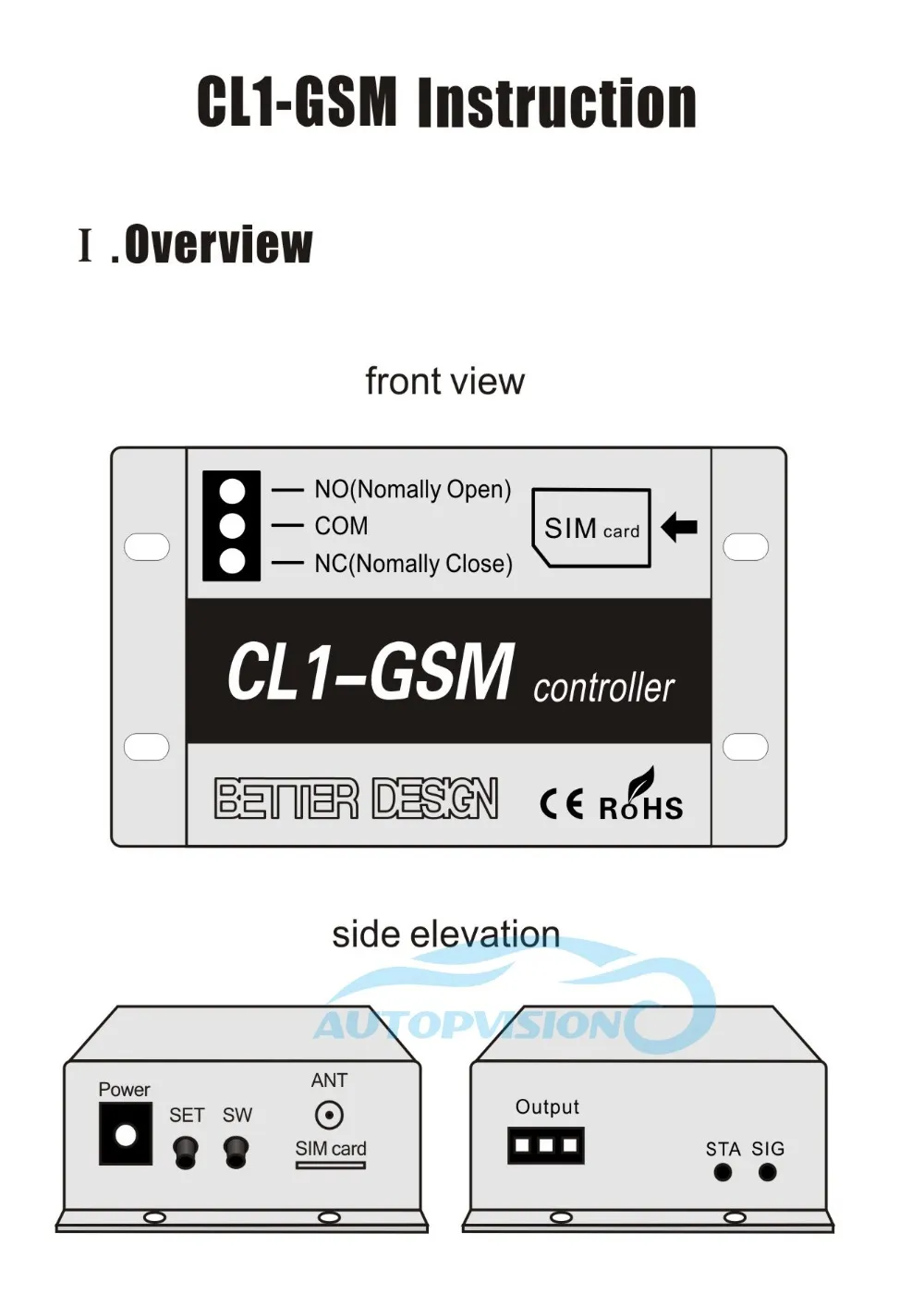

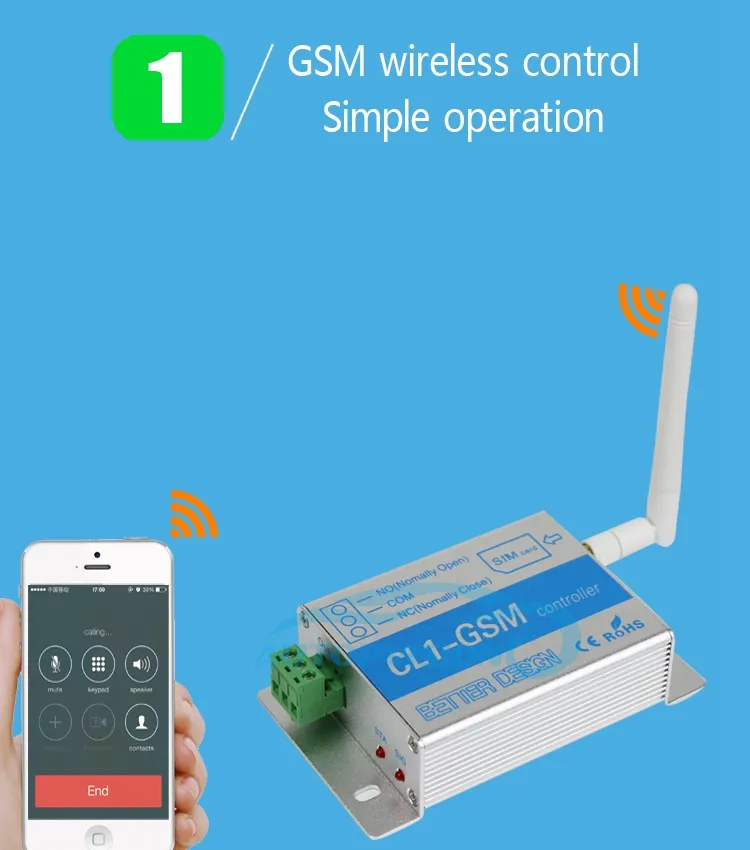

Gsm реле умный переключатель телефонный звонок Sms Sim контроллер Cl1 Gsm|Пульты ДУ| |
Модель: KL-CL1 управления GSM с 1 реле. SMS/бесплатное реле управления вызовами ВКЛ или ВЫКЛ с помощью команды ВКЛ/ВЫКЛ. SMS/бесплатное Управление вызовами электрические ворота от вкл до ВЫКЛ (от 0,5 до 9 секунд), затем назад к ВКЛ или ВЫКЛ (от 0,5 до 9 секунд), затем Вернитесь в Выключение с помощью команды T и XL. Время управления другими электрическими устройствами от вкл до ВЫКЛ (от 001 до 255 минут), затем назад к ВКЛ или ВЫКЛ (от 001 до 255 минут), затем назад к Выкл через SMS L Comand
1. С защитой паролем. 2. Может установить 5 групп основных номеров управления. 3. Управление SMS (команда ON command, Off Command, T Command). 1)ON Command: Включите состояние реле. SMS ТЕКСТ: SN + пароль + вкл. 2) Выключите команду (поверните состояние реле в выключенное. SMS ТЕКСТ: SN + пароль + выкл
T команда: Включение состояния реле. Команда подходит для управления дверными ворот гаража. SMS ТЕКСТ: SN + 4 цифры пароля (0000) + T + время ввода (от 0 до 9) 0 означает 0,5 секунды, 1-9 означает от 1 до 9 секунд. Например: a. Отправьте SMS: SN0000T2. on —— off 2 seconds —— on;
Off —— on 2 seconds —— off. Если исходное состояние светодиодный, он будет выключен в течение 2 секунд после команды, а затем снова включится автоматически. Если исходный светодиодный индикатор выключен, он будет включаться в течение 2 секунд, затем автоматически отключается
B. Отправка SMS: SN0000T6 (вкл. —— ВЫКЛ. 6 секунд —— вкл.; ВЫКЛ. —— на 6 секунд —— ВЫКЛ.) команда XL: Настройка и активация времени ввода ежедневного управления. Текст активации SMS: SN + 4 цифры пароля (0000) + XT + одна цифра времени (от 0 до 9 секунд, 0 стоят в течение 0,5 секунд), например. A. Отправка SMS: SN0000XT5 b. SMS ответ: функция включена. ВКЛ —- ВЫКЛ. 5 секунд —— вкл.; ВЫКЛ. —— на 5 секунд —— ВЫКЛ.

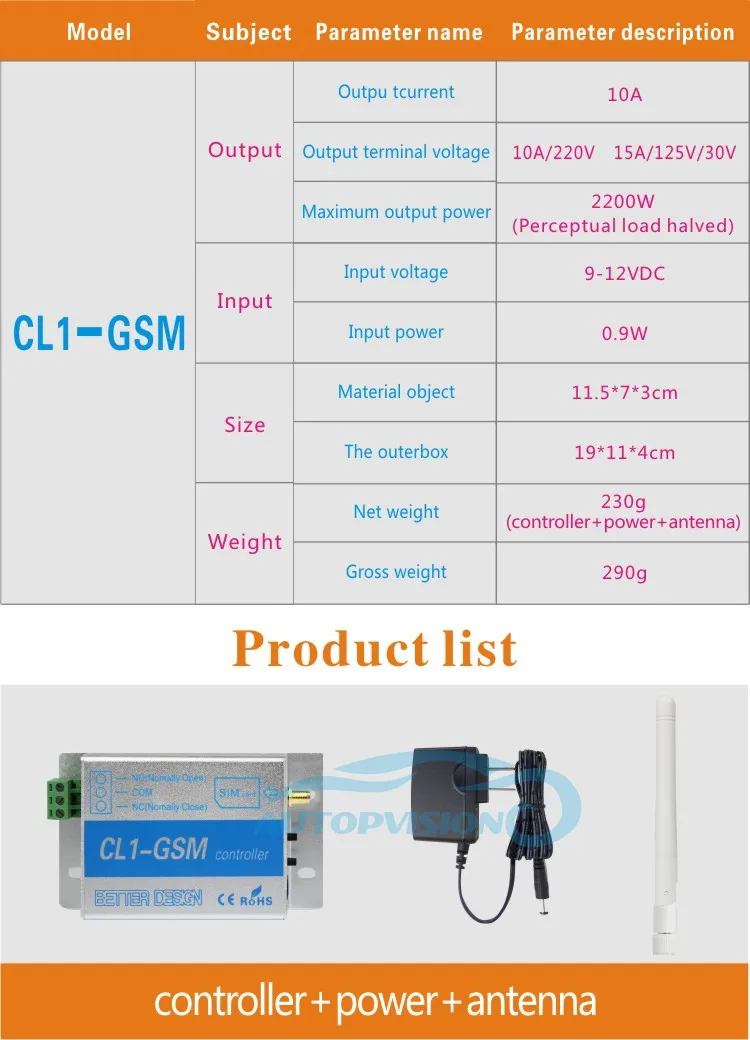

Цвет: синий + серебристый

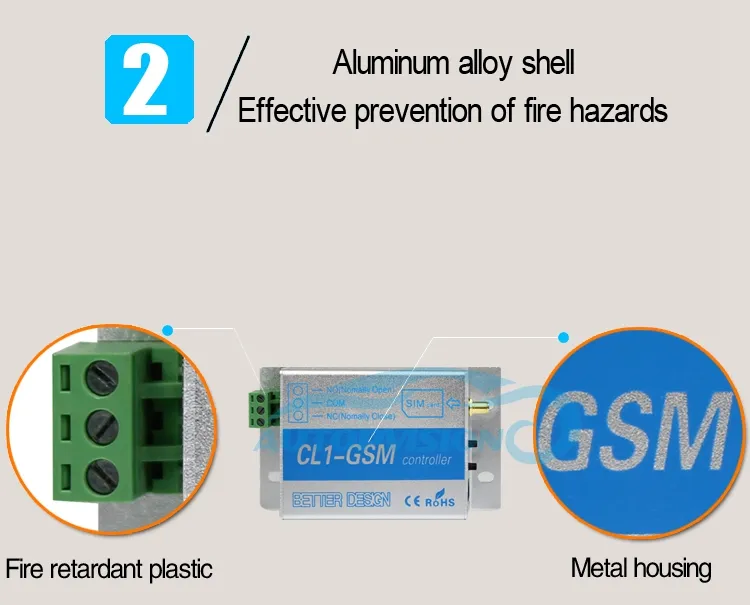

Материал: алюминиевый сплав + пластик
Номинальный ток: 10A
Выходное напряжение: 10А/220В, 15А/125В/30В
Максимальная выходная мощность: 2200 Вт
Входное напряжение: от 9 до 12 В
Входная мощность: 0,9 Вт
Если исходное состояние светодиодный, он будет выключен в течение 5 секунд после звонка, а затем снова включится автоматически. Если исходный светодиодный индикатор выключен, он будет включаться в течение 5 секунд после звонка, а затем автоматически отключается. Деактивация: a. Отправка SMS: SN0000XTC. B. SMS ответ: функция выключена. Время ввода через Управление вызовами выключено. Переключение на длительное время: Управление синхронизацией от 001 до 240 минут через команды L
L команда:
SMS ТЕКСТ: SN + 4 цифры пароля (0000) + L + 3 цифры времени (от 001 до 240 минут)
Например. A. Отправка SMS: SN0000L060
On —— off 60 минут —— on;
Off —— на 60 минут —— off
Если исходное состояние светодиодный, он будет выключен в течение 60 минут после команды, а затем снова включится автоматически.
Если исходный светодиодный индикатор выключен, он будет включен в течение 60 минут после выполнения команды, а затем автоматически отключается.
B. Отправка SMS: SN0000L030 (вкл. —- ВЫКЛ. 30 минут —— вкл.; ВЫКЛ. —— на 30 минут —— ВЫКЛ.)

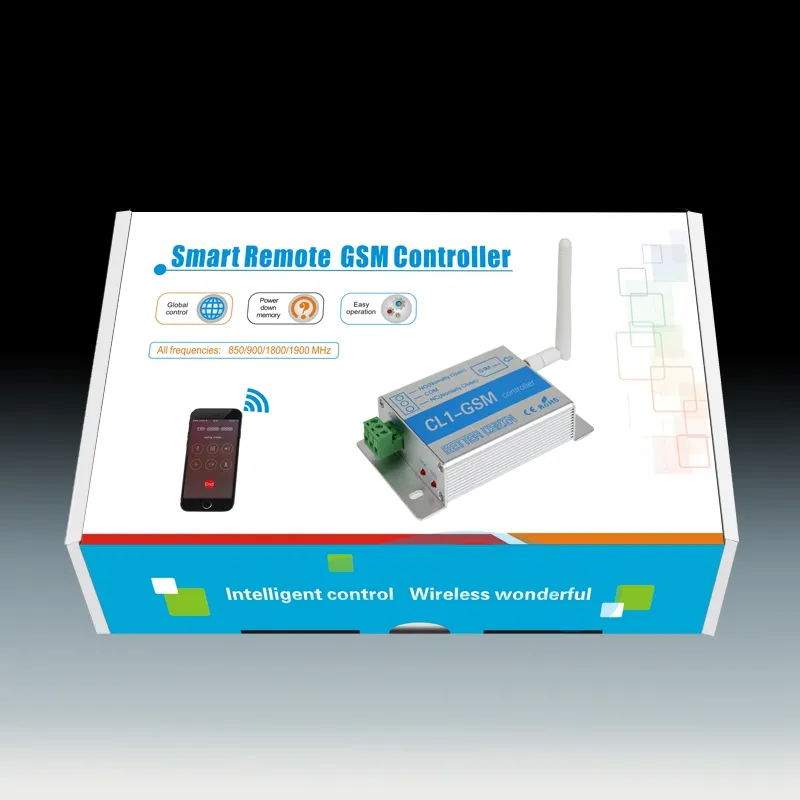

Посылка:
1 * CL1-GSM смарт-переключатель, 1 * европейская вилка, 1 * антенна, 1 * Руководство пользователя
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
Напоминание о кэшбэке: Что бы получить кешбек при покупке этого или другого товара на Aliexpress. Перейдите по ссылке ниже, затем на открывшейся странице авторизуйтесь/зарегистрируйетсь, далее появиться подробная инструкция как получать кэшбэк при покупках на Алиэкспресс.
Кэшбэк в интернет магазинах
Отзывы покупателей
*о других товарах
Отзывы
Здесь вы можете оставить свой отзыв о данном товаре.
 |
Товара нет в наличии. Вы можете оставить заявку, мы оповестим Вас при появлении товара в продаже. |
 |
Обратите внимание: Таблица сравнения характеристик умных розеток находится внизу страницы |
По смс/звонкам/кнопками можно вкл/выкл любые приборы. Можно включать и выключать оборудование удалённо через смс-команды, голосовой вызов или кнопки на корпусе, управлять работой подключенных приборов. Эта модель имеет 4 канала и позволяет удалённо управлять устройствами, подключенными по 4 различным электрическим линиям. Предельная нагрузка на розетку составляет 2200 Вт (нагрузка на выходе до 10 Ампер).
Особенности
- Дистанционное управление включением и выключением до 4 линий электропитания (в том числе 220V). Как правило, GSM переключатель применяется для удаленного включения электроприборов, насосов, электродвигателей, серверных стоек, систем вентиляции, систем доступа.
- В реле устанавливается сим-карта. команды отправляются через SMS. Также переключение первой линии реле возможно дозвоном на номер установленной сим-карты.
- В режиме дозвона нагрузка включается или выключается (в зависимости от состояния) без снятия трубки, то есть звонок не тарифицируется.
- Реле поддерживает до 5 привязанных номеров. При необходимости, можно подключить внешнюю антенну.
- CL4-GSM работает через переключение контакта между выходами NC и NO для каждой из четырех независимых линий. Для закрепления подключаемых проводов предусмотрен удобный контактный блок.
- Для питания реле CL серии используется напряжение 12 вольт — адаптер идет в комплекте.
- Металлический корпус с отверстиями под винты, позволяет надежно закрепить реле в стойке или в коммуникационном шкафу.
Начало работы
Для настройки контроллера CL4-GSM вставьте сим-карту, подключите адаптер питания в сеть и дождитесь мигания лампочки индикации сигнала SIG. После этого зажмите кнопку SET, пока лампочка STA1 не начнет мигать — в течении 30 секунд позвоните на установленный номер для его привязки к управлению.
Задать состояние линии можно не только через команды, но и кнопками на передней панели — достаточно нажать копку SET и соответствующую линии кнопку SW1-SW4. При этом, если кнопку зажать на 15 секунд это состояние закрепится даже, после отключения питания.
Для сброса настроек и пароля на настройки и пароль по умолчанию — зажмите одновременно кнопки SET и SW1 примерно на 1 секунду.
Внимание! Если Вы не получаете сообщения SMS с контроллера GSM — измените региональные настройки командой SN0000SM0 — на некоторых устройствах по умолчанию установлен режим SN0000SM1, не подходящий для некоторых российских операторов связи.
Описание

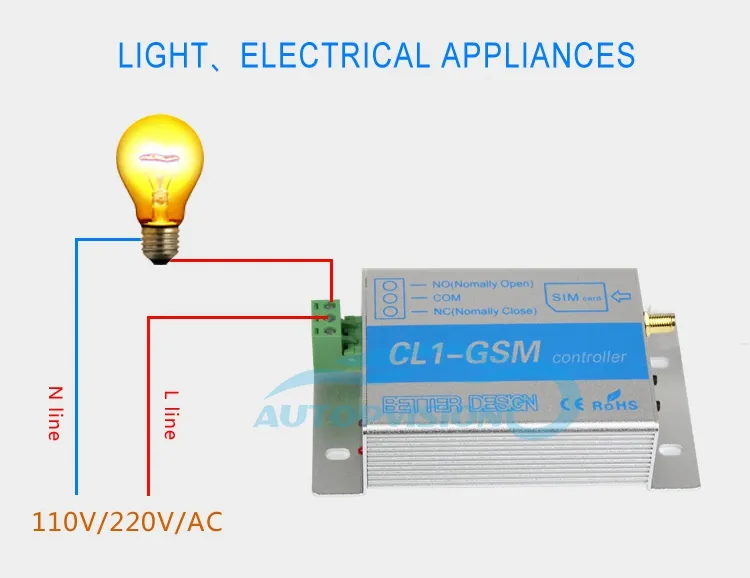

Подключите реле как обычный выключатель в сеть 220 Вольт. Контроллер является прерывателем в сети 220 вольт. Не включайте в него сразу 2 провода от розетки, включайте только линию нагрузки! Фаза на входе подключается по центру, а на выходе должна быть подключена к одному из разъемов NO или NC. В большинстве случаев, провод к линии, включением которой управляем, подключается к NO — что означает, что по умолчанию напряжение на нее не подается. И наоборот, если Вы подключаете сеть питания, которая по умолчанию должна быть включена, например серверная стойка — нагрузка подключается к разъему NC.
Для работы GSM реле нужно подключить антенну (в комплекте) и установить сим-карту с положительным балансом на номере. При проблемах с дозвоном на установленный номер попробуйте установить сим-карту другого оператора связи.
Технические характеристики
- Вход: контроллер работает от 9-12 Вольт 0.9A (адаптер под разъем 5.5 x 2.1 мм в комплекте)
- Выход: максимум 10А;
- Максимальная допустимая суммарная мощность потребителей: 2200Вт;
- Рабочая температура устройства: -10C…+55C
- Размеры: 155 х 55 х 22 мм;
- Вес устройства: 370 грамм;
- Корпус: алюминий.
Комплектация
- GSM реле четырехканальное Konlen CL4-GSM
- Антенна на корпус
- Адаптер питания
- Инструкция на русском языке
| Таблица сравнения умных розеток | ||||||
 |
 |
 |
 |
 |
 |
|
| Умная GSM розетка SC1-GSM 16A (управление по смс и звонкам до 3 кВт) (Код: s142198) |
GSM реле 4-канальное Konlen CL4-GSM (Код: s142250) |
Умная GSM розетка SC1-GSMV 16A Konlen с датчиком температуры (управление по смс и звонкам до 3 кВт) (Код: s142249) |
Умная GSM розетка SC1-GSM-L с термодатчиком (управление по смс и звонкам до 3 кВт) и встроенным аккумулятором (Код: s141577) |
Умная GSM розетка iTimer II (WAYtronic) PRO 10 с датчиком температуры, ваттметром, расписанием, оповещением об отключении электричества и превышении порогов температур (Код: s142153) |
Умная GSM розетка SC4-GSM Трио-Т (4 разъёма) с датчиком температуры и расписанием работы (управление по смс и звонкам) (Код: s141518) |
|
| Предельная нагрузка на розетку | 16А (3000 Вт) |
10А (2200 Вт) |
16А (3000 Вт) |
16А (3000 Вт) |
10А (2200 Вт) |
16А (3000 Вт) |
| Способ подключения | GSM (sim карта) |
GSM (sim карта) |
GSM (sim карта) |
GSM (sim карта) |
GSM (sim карта) |
GSM (sim карта) |
| Способ управления | смс, звонки, приложение | смс, звонки, приложение | смс, звонки, приложение | смс, звонки, приложение | смс, звонки, приложение | смс, звонки, приложение |
| Количество независимых подключенных устройств для управления | 1 | 4 | 1 | 1 | 1 | 4 |
| Датчик температуры | нет | нет | да | да | да | да |
| Сохранение состояния после выключения электричества | да | да | да | да | состояние задаётся пользователем | да |
| Уведомление об отключении электроэнергии | нет | нет | нет | да | да | нет |
| Защита доступа паролем | да | да | да | да | да | да |
| Количество мобильных телефонов, с которых возможно управление | 5 | 5 | 5 | 5 | 5 | 10 |
| Световая индикация состояния и режимов работы | да | да | да | да | да | да |
| Управление при помощи кнопок на корпусе | да | да | да | да | да | да |
-
#1
Уважаемые объясните к каким контактам на привводе подключать контролёр?
Клемма NO — ?
Клемма COM — ?
-
2.1 MB
· Просмотры: 24
-
1.8 MB
· Просмотры: 23
-
1.6 MB
· Просмотры: 22
-
#2
К клеммам 1 и 2 (пошаговый режим) возможно подключение нормально разомкнутых контактов.
При таком подключении (витой парой) внешней антенны встроенной в маяк Вы вряд-ли получите увеличение дальности приема сигнала пульта, необходимо использовать коаксиальный кабель (RG58).
-
#3
Клемма 1 — NO
Клемма 2 — COM
Я вас правильно понял?
Монтаж осуществляла фирма ПитерВорота так вот они мне все сделали.
Значит мне надо заменить провод идущий к антенне от платы на RG58 (телевизионный)?
-
#4
Клемма 1 — NO
Клемма 2 — COM
Я вас правильно понял?Монтаж осуществляла фирма П…. так вот они мне все сделали.
Значит мне надо заменить провод идущий к антенне от платы на RG58 (телевизионный)?
Главное к клеммам 1и 2, а какой куда (NO, COM) все равно.
Если Вас устраивает дальность работы пультов можете ничего не переделывать.
-
#5
Главное к клеммам 1и 2, а какой куда (NO, COM) все равно.
Если Вас устраивает дальность работы пультов можете ничего не переделывать.
Я Вас понял, спасибо.
Да, расстояние пока устраивает, привод два дня всего стоит.
-
#6
привод два дня всего стоит.
Главное чтобы при использовании Вами привода (RD-400) смысл слова «стоит» (то есть установлен), не изменился на «стоит» (то есть не работает, глючит). Многие, и я в том числе очень «любим» этот привод за сюрпризы которые он любит приподносить. Хотя может с новым блоком управления они (Nice) избавились от болячек предыдущего блока управления (RBA4, RBA4/A).
-
#7
Главное чтобы при использовании Вами привода (RD-400) смысл слова «стоит» (то есть установлен), не изменился на «стоит» (то есть не работает, глючит). Многие, и я в том числе очень «любим» этот привод за сюрпризы которые он любит приподносить. Хотя может с новым блоком управления они (Nice) избавились от болячек предыдущего блока управления (RBA4, RBA4/A).
Что-то я начал переживать, меня так уверяли что это хороший привод и т.д. Дали гарантию на 3 года.
-=BVS=-
Квалифицированный специалист
-
#8
Никому не верьте, все проверяйте сами на своем опыте. Привод
если повезет
-
#9
У меня есть несколько постоянных клиентов ( свободных монтажников, небольших компаний), которые обожают этот привод, берут десятка два за сезон, сам .., стараюсь избегать в пользу RB, вывод — я не умею их » готовить»))))). Массовых жалоб на данный привод и возвратов нет.
-
#10
стараюсь избегать в пользу RB, вывод — я не умею их » готовить»))))).
Все один в один. Также отдаю предпочтение серии RB, а RD продаю крайне редко, когда ну очень просят подешевле (стараюсь объяснить возможные последствия). И я тоже наверное не умею их (RD) готовить. Были случаи когда я не знал что сказать клиенту. Например привод не гарантийный заглючил, приехал, переобучил, вроде работает, через 5-15-20… дней звонок, опять не реагирует ни на пульты, ни на кнопки. Приезжаю, опять провожу распознавание устройства и длинны створки и все работает, смотрим друг на друга (я думаю как денег за выезд попросить, а клиент думает как мне отказать в оплате, вроде я на ремонт предыдущий должен был дать хоть какую гарантию).
-
#11
Обычно на ремонт, гарантия, один или два месяца дается, но именно на эту неисправность….
-
#12
RD-400 это откатной ушлепок с дорогими запчастями.Плохие радиодетали, плохое уплотнительное кольцо на подшипнике вала, смазка превращается в суспензию.rD-200 и то был намного лучше, он был собран по принципу 500 — го….
-
#13
В общем подключил все как описали
Клемма 1 – COM
Клемма 2 – NO
Ворота открываться по звонку и больше не закрываться при нажатии на пульт сигнальная лампа начинает мигать. Только после второго звонка на контроллер все начинает работать нормально.
Я так понимаю, что при звонке на контроллер он переходит в положение ON, а при втором звонке в OFF? Соответственно для привода этот контроллер не подходит?
-
#14
Соответственно для привода этот контроллер не подходит?
-
#15
В общем подключил все как описали
Клемма 1 – COM
Клемма 2 – NOВорота открываться по звонку и больше не закрываться при нажатии на пульт сигнальная лампа начинает мигать. Только после второго звонка на контроллер все начинает работать нормально.
Я так понимаю, что при звонке на контроллер он переходит в положение ON, а при втором звонке в OFF? Соответственно для привода этот контроллер не подходит?
Почитайте инструкцию на Ваш контролёр, если там есть пункт как изменить время на которое будет замыкатся реле при звонке, надо изменить его на прим. 1сек.. Сейчас скорее всего при первом звонке реле замыкает контакты, и они остаются замкнуты долгое время (возможно будут заромкнуты только после второго звонка, если контролёр можно использовать для включения какой- либо нагрузки).
Мы нашли 21 товар вида сигнализация CL1-GSM от 8 брендов: LPSECURITY, BADODOSECURITY, POMIACAM, Kaycube, Donghaosen, Niusiwen, VGEBY, GILEETEEK в специализацию которых входит продажа систем управление доступом. Минимальная стоимость — 1361 руб. CL1-GSM размещен в 10 рубриках: Сигнализации, Системы автоматизации зданий, Оборудование для видеонаблюдений, Выключатели, Системы контроля доступа, Переключатели скоростей для велосипедов, Комплектующие систем контроля доступа, Умные устройства, Электрические замки, Дистанционное управление дверями.
- CL2-GSM
- CL4-GSM
- CL8-GSM
- KL1-GSM-T
- ZLSN7104
- EL-100
- SL800
- ML370
- USR-N520
- USR-N540
- E3JK-R4M1
- ZLAN5143
- LTD-1101J
- USR-N510
- DLD-600
- ZLAN5103
- ZLAN5143D
- ZLAN5G40A
- RTU5029S
- ZLAN5843A
История изменения цены
Gsm реле умный переключатель телефонный звонок Sms Sim контроллер Cl1-Gsm | Электроника
body {
font-size: 75%;
color: #000;
font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,»宋体»;
line-height: 1.3;
}
dl {
margin: 0px;
width: 480px;
float: left;
}
dt {
width: 100px;
height: 15px;
float: left;
}
dd {
width: 240px;
height: 15px;
float: left;
}
dl dt {
margin: 0px;
line-height: 22px;
color: #474747;
font-size: 14px;
font-family: tahoma;
}
#product-desc {
width: 100%;
height: 209px;
}
#description {
width: 100%;
height: 50%;
}
#details {
width: 100%;
height: 50%;
}
.ui-box-title {
height: 30px;
font-size: 15px;
font-family: tahoma;
font-weight: bold;
background-color: #ddd;
text-anchor: inherit;
padding-top: 8px;
margin: 0px;
}
.ui-box-body {
margin: 0px;
}
#tbspecifics {
border-right: 1px solid black;
border-bottom: 1px solid black;
}
#tbspecifics tr {
height: 30px;
}
#tbspecifics td {
width: 100px;
border-left: 1px solid black;
border-top: 1px solid black;
}
Модель: KL-CL1 управления GSM с 1 реле. SMS/бесплатное реле управления вызовами ВКЛ или ВЫКЛ с помощью команды ВКЛ/ВЫКЛ. SMS/бесплатное Управление вызовами электрические ворота от вкл до ВЫКЛ (от 0,5 до 9 секунд), затем назад к ВКЛ или ВЫКЛ (от 0,5 до 9 секунд), затем Вернитесь в Выключение с помощью команды T и XL. Время управления другими электрическими устройствами от вкл до ВЫКЛ (от 001 до 255 минут), затем назад к ВКЛ или ВЫКЛ (от 001 до 255 минут), затем назад к Выкл через SMS L Comand
1. С защитой паролем. 2. Может установить 5 групп основных номеров управления. 3. Управление SMS (команда ON command, Off Command, T Command). 1)ON Command: Включите состояние реле. SMS ТЕКСТ: SN + пароль + вкл. 2) Выключите команду (поверните состояние реле в выключенное. SMS ТЕКСТ: SN + пароль + выкл
T команда: Включение состояния реле. Команда подходит для управления дверными ворот гаража. SMS ТЕКСТ: SN + 4 цифры пароля (0000) + T + время ввода (от 0 до 9) 0 означает 0,5 секунды, 1-9 означает от 1 до 9 секунд. Например: a. Отправьте SMS: SN0000T2. on —— off 2 seconds —— on;
Off —— on 2 seconds —— off. Если исходное состояние светодиодный, он будет выключен в течение 2 секунд после команды, а затем снова включится автоматически. Если исходный светодиодный индикатор выключен, он будет включаться в течение 2 секунд, затем автоматически отключается
B. Отправка SMS: SN0000T6 (вкл. —— ВЫКЛ. 6 секунд —— вкл.; ВЫКЛ. —— на 6 секунд —— ВЫКЛ.) команда XL: Настройка и активация времени ввода ежедневного управления. Текст активации SMS: SN + 4 цифры пароля (0000) + XT + одна цифра времени (от 0 до 9 секунд, 0 стоят в течение 0,5 секунд), например. A. Отправка SMS: SN0000XT5 b. SMS ответ: функция включена. ВКЛ —- ВЫКЛ. 5 секунд —— вкл.; ВЫКЛ. —— на 5 секунд —— ВЫКЛ.
Цвет: синий + серебристый
Материал: алюминиевый сплав + пластик
Номинальный ток: 10A
Выходное напряжение: 10А/220В, 15А/125В/30В
Максимальная выходная мощность: 2200 Вт
Входное напряжение: от 9 до 12 В
Входная мощность: 0,9 Вт
Если исходное состояние светодиодный, он будет выключен в течение 5 секунд после звонка, а затем снова включится автоматически. Если исходный светодиодный индикатор выключен, он будет включаться в течение 5 секунд после звонка, а затем автоматически отключается. Деактивация: a. Отправка SMS: SN0000XTC. B. SMS ответ: функция выключена. Время ввода через Управление вызовами выключено. Переключение на длительное время: Управление синхронизацией от 001 до 240 минут через команды L
L команда:
SMS ТЕКСТ: SN + 4 цифры пароля (0000) + L + 3 цифры времени (от 001 до 240 минут)
Например. A. Отправка SMS: SN0000L060
On —— off 60 минут —— on;
Off —— на 60 минут —— off
Если исходное состояние светодиодный, он будет выключен в течение 60 минут после команды, а затем снова включится автоматически.
Если исходный светодиодный индикатор выключен, он будет включен в течение 60 минут после выполнения команды, а затем автоматически отключается.
B. Отправка SMS: SN0000L030 (вкл. —- ВЫКЛ. 30 минут —— вкл.; ВЫКЛ. —— на 30 минут —— ВЫКЛ.)
Посылка:
1 * CL1-GSM смарт-переключатель, 1 * европейская вилка, 1 * антенна, 1 * Руководство пользователя
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
Отзывы покупателей
*о других товарах на сайте
Отзывы о Gsm реле умный переключатель телефонный звонок Sms Sim контроллер Cl1-Gsm
Здесь вы можете оставить свой отзыв о данном товаре.
Описание предмета:
CL1-GSM беспроводной пульт дистанционного управления GSM SMS Умный дом система безопасности переключатель ворота барьер затвора двери гаража и двери открывалка
Особенности Применения:
1. Беспроводной GSM контроллер, легкая деятельность.
2. Случай алюминиевого сплава, эффектно предотвращает опасности пожара.
3. Приложение:
** Сервер сети, беспроводной маршрутизатор, ТВ, лампа и другой электроприбор;
** Легко контролировать любой бытовой электроприбор только через текст или телефонный звонок;
** Сервер дистанционного управления, трасса, большой переключатель, больше не тревожится для случайного недостатка;
** Беспилотные станции, дистанционный контроль, предохранение от Пущи, механически и электротехническое оборудование для того чтобы достигнуть реального надежного управления в течении дня;
** Полив сельскохозяйственных угодий, кислород увеличивая пруды рыб, деятельность сплотка рыб моря, автоматические для того чтобы подать животные, и аграрные применения автоматизации.
Частотный диапазон GSM: 850, 900, 1800, 1900
Вы можете легко контролировать любой из вашего домашнего электрического оборудования через как раз текстовое сообщение или телефонный звонок

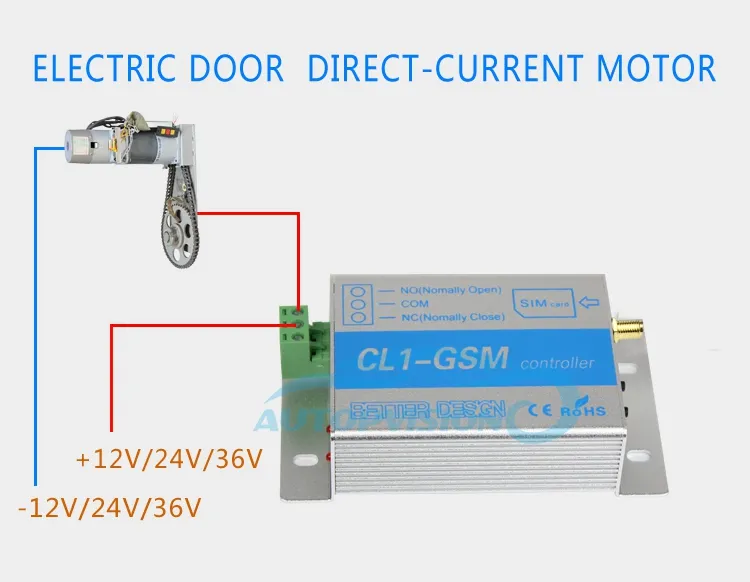

Ворота передачи можно легко контролировать, когда вы не хотите делать это самостоятельно
Дистанционное управление сервером, маршрутизатором и крупномасштабным коммутационным оборудованием
Не бегать больше за возможные спорадические неисправности
Беспилотные базовые станции, пункт дистанционного обнаружения, предохранение от Пущи, электротехническое оборудование
Истинный всепогодный контроль
Орошение, рыб аэрация пруда, морской плот работы, автоматическая корма для животных и т. д.
Применения автоматизации земледелия
п
Бесплатный вызов для управления
Потребитель может контролировать регулятор GSM шкалой номер карточки SIM регулятора GSM. Пользователь может услышать» Вы не можете ответить на телефонный звонок, звуковой сигнал, звуковой сигнал…….тон etc», что означает успешное изменение состояния реле.
Если контроллер подключен, он изменится, чтобы быть отключенным состояние после вызова.
Если исходное состояние выключено, оно изменится на состояние подключения после вызова.
кнопка
Состояние контроллера будет изменено при нажатии кнопки SW на стороне контроллера.
Если контроллер подключен, он изменится на отключенное состояние.
Если исходное состояние выключено, оно изменится на состояние подключения.
Потребитель может послать sms для того чтобы проверить включено-выключено положение
Текст SMS: SN + пароль+проверка
С функцией памяти выключения
Технические требования:
Материал: случай алюминиевого сплава
Выход: электрический ток 10A, напряжение 10A / 220V, 15A/125v / 30v, макс. сила 2200W выхода (индуктивная нагрузка уменьшает половину)
Вход: напряжение: 9-12v, входная мощность: 0,9 Вт
Размер: 11.3*6.5*2.8 см
Адаптер: EUplug, вход: 110-240v, выход: 12v
Отмечать:
Кнопка SW: состояние реле управления, нажмите его, чтобы получить статус перевернулся
Кнопка SET: Нажмите кнопку SET, затем пользователь может установить мастер-номер в ручном режиме
Индикатор STA: индикатор текущего состояния реле: если состояние Включено, свет дальше; если состояние, то свет.
Индикатор сети GSM: индикатор сигнала, это означает доступ к сети, когда свет мигает каждые 4 секунды
с.
Включенный пакет:
1 * дистанционный регулятор GSM
Переходника 1* (штепсельная вилка UK/US/EU)
1* антенна
1* Руководство Пользователя
Изображения деталя:
-
#1
Уважаемые объясните к каким контактам на привводе подключать контролёр?
Клемма NO — ?
Клемма COM — ?
-
2.1 MB
· Просмотры: 26
-
1.8 MB
· Просмотры: 25
-
1.6 MB
· Просмотры: 24
-
#2
К клеммам 1 и 2 (пошаговый режим) возможно подключение нормально разомкнутых контактов.
При таком подключении (витой парой) внешней антенны встроенной в маяк Вы вряд-ли получите увеличение дальности приема сигнала пульта, необходимо использовать коаксиальный кабель (RG58).
-
#3
Клемма 1 — NO
Клемма 2 — COM
Я вас правильно понял?
Монтаж осуществляла фирма ПитерВорота так вот они мне все сделали.
Значит мне надо заменить провод идущий к антенне от платы на RG58 (телевизионный)?
-
#4
Клемма 1 — NO
Клемма 2 — COM
Я вас правильно понял?Монтаж осуществляла фирма П…. так вот они мне все сделали.
Значит мне надо заменить провод идущий к антенне от платы на RG58 (телевизионный)?
Главное к клеммам 1и 2, а какой куда (NO, COM) все равно.
Если Вас устраивает дальность работы пультов можете ничего не переделывать.
-
#5
Главное к клеммам 1и 2, а какой куда (NO, COM) все равно.
Если Вас устраивает дальность работы пультов можете ничего не переделывать.
Я Вас понял, спасибо.
Да, расстояние пока устраивает, привод два дня всего стоит.
-
#6
привод два дня всего стоит.
Главное чтобы при использовании Вами привода (RD-400) смысл слова «стоит» (то есть установлен), не изменился на «стоит» (то есть не работает, глючит). Многие, и я в том числе очень «любим» этот привод за сюрпризы которые он любит приподносить. Хотя может с новым блоком управления они (Nice) избавились от болячек предыдущего блока управления (RBA4, RBA4/A).
-
#7
Главное чтобы при использовании Вами привода (RD-400) смысл слова «стоит» (то есть установлен), не изменился на «стоит» (то есть не работает, глючит). Многие, и я в том числе очень «любим» этот привод за сюрпризы которые он любит приподносить. Хотя может с новым блоком управления они (Nice) избавились от болячек предыдущего блока управления (RBA4, RBA4/A).
Что-то я начал переживать, меня так уверяли что это хороший привод и т.д. Дали гарантию на 3 года.
-=BVS=-
Квалифицированный специалист
-
#8
Никому не верьте, все проверяйте сами на своем опыте. Привод если повезет
-
#9
У меня есть несколько постоянных клиентов ( свободных монтажников, небольших компаний), которые обожают этот привод, берут десятка два за сезон, сам .., стараюсь избегать в пользу RB, вывод — я не умею их » готовить»))))). Массовых жалоб на данный привод и возвратов нет.
-
#10
стараюсь избегать в пользу RB, вывод — я не умею их » готовить»))))).
Все один в один. Также отдаю предпочтение серии RB, а RD продаю крайне редко, когда ну очень просят подешевле (стараюсь объяснить возможные последствия). И я тоже наверное не умею их (RD) готовить. Были случаи когда я не знал что сказать клиенту. Например привод не гарантийный заглючил, приехал, переобучил, вроде работает, через 5-15-20… дней звонок, опять не реагирует ни на пульты, ни на кнопки. Приезжаю, опять провожу распознавание устройства и длинны створки и все работает, смотрим друг на друга (я думаю как денег за выезд попросить, а клиент думает как мне отказать в оплате, вроде я на ремонт предыдущий должен был дать хоть какую гарантию).
-
#11
Обычно на ремонт, гарантия, один или два месяца дается, но именно на эту неисправность….
-
#12
RD-400 это откатной ушлепок с дорогими запчастями.Плохие радиодетали, плохое уплотнительное кольцо на подшипнике вала, смазка превращается в суспензию.rD-200 и то был намного лучше, он был собран по принципу 500 — го….
-
#13
В общем подключил все как описали
Клемма 1 – COM
Клемма 2 – NO
Ворота открываться по звонку и больше не закрываться при нажатии на пульт сигнальная лампа начинает мигать. Только после второго звонка на контроллер все начинает работать нормально.
Я так понимаю, что при звонке на контроллер он переходит в положение ON, а при втором звонке в OFF? Соответственно для привода этот контроллер не подходит?
-
#14
Соответственно для привода этот контроллер не подходит?
-
#15
В общем подключил все как описали
Клемма 1 – COM
Клемма 2 – NOВорота открываться по звонку и больше не закрываться при нажатии на пульт сигнальная лампа начинает мигать. Только после второго звонка на контроллер все начинает работать нормально.
Я так понимаю, что при звонке на контроллер он переходит в положение ON, а при втором звонке в OFF? Соответственно для привода этот контроллер не подходит?
Почитайте инструкцию на Ваш контролёр, если там есть пункт как изменить время на которое будет замыкатся реле при звонке, надо изменить его на прим. 1сек.. Сейчас скорее всего при первом звонке реле замыкает контакты, и они остаются замкнуты долгое время (возможно будут заромкнуты только после второго звонка, если контролёр можно использовать для включения какой- либо нагрузки).
>
РАДИО РЕЛЕ и ПУЛЬТЫ>GSM реле + ДАТЧИК ТЕМПЕРАТУРЫ GSM-KL2 2 канала реле питание 12В (7-36v) gate opener управление через телефон
Увеличить
GSM реле + ДАТЧИК ТЕМПЕРАТУРЫ GSM-KL2 2 канала реле питание 12В (7-36v) gate opener управление через телефон
Артикул
GSM-KL2
GSM реле + ДАТЧИК ТЕМПЕРАТУРЫ GSM-KL2 2 канала реле питание 12В (7-36v) gate opener управление через телефон
комплектация: gsm реле 1шт, антенна 1шт, датчик температуры, упаковка 1шт, инструкция
5 абонентов.
возможность работы через приложение для Android и iOS.
РЕЛЕ до 10A 220 В или до 10А до 30В.
реле три контакта — общий, нормально разомкнутый и нормально замкнутый.
Подробнее
«
Продолжить покупки
Описание
Принцип работы прост: позвонил номер в устройстве,, звонок отбило, реле щелк — замок открылся.
Время срабатывания регулируется, либо импульс, либо до следующей команды. звонком или СМС.
управление вторым каналом только через СМС.
применение самое различное. запуск webasto, открытие замка, удаленное управление устройствами.
преимущества, защищенность, надежность и простота использования, не надо ни облаков, ни интернета.
Варианты применения
- Удаленное открытие/закрытие ворот, дверей, штор, гаража по бесплатному звонку.
- Домашнее использование: двери, ворота, контроль доступа в гараж, электронный вентилятор,кондиционер.
- Промышленное использование: удаленное включение/отключение оборудования (например, фонарей,инвертора, насосов, контроллеров и т.д.).
- Сельское хозяйство: управление насосами и т.п.
- Коммерческое использование: управление электронными сервоприводами, рекламными щитами,светодиодными вывесками и т.п.
- Управлять GSM реле можно как по бесплатному звонку, так и через СМС
Особенности устройства
- СОСТОЯНИЕ И КОНТРОЛЬ ТЕМПЕРАТУРЫ
- Бесплатные звонки: устройство сбрасывает вызов пользователя, а затем выполняет нужные функции.
- Множество вариантов применения (ворота, гараж, двери, шторы, оборудование).
- Функция АОН для идентификации абонента, при этом остальные вызовы игнорируются.
- Удаленное управление из любой точки.
- Удаление и добавление пользователей по SMS-команде.
- Не нужно передавать ключи различным пользователям.
- Ввод до 5 разрешенных номеров.
- Один релейный выход (до 10А/240 В) для подсоединения выключателя оборудования или замка дверей.
- Подтверждение действия (отправка ответного сообщения или звонок), выполняемого по SMS-команде.
- Открытие или закрытие реле по расписанию.
- Множество вариантов применения (ворота, гараж, двери, шторы, оборудование).
- Настройка и управление
- SMS-команды.
- Управление устройством из любой точки мира.
пример работы, управление через СМС
Подготовка к работе.
• Активируйте SIM-карту и снимите с нее запрос ПИН-кода, используя мобильный телефон (или попросите это
сделать продавца SIM-карты);
• Установите SIM-карту в слот. Внимание! Не устанавливайте SIM карту в работающее устройство!;
• Включите устройство напряжением постоянного тока в диапазоне 7-36В ( не менее 1А силой тока)
• Когда светодиодный индикатор 4, мигает 1раз/секунду, это состояние поиска GSM сети, при мигании
1раз/4секунды – сеть найдена. Через 40-6 секунд, устройство готово к работе.
Примечание: все настройки сделанные пользователем, имеют энергонезависимую память.
Варианты питания устройства
Установка авторизированного номера.
Есть способа программирования авторизированного номера (номер телефона с которого будет происходить
управление GSM розеткой).
1 способ: При помощи SMS: SN0000SET+380509654321, где 0 – пароль по умолчанию, +38 507654321 –
номер телефона в международном формате.
В ответ придёт подтверждающее SMS: +380507654321SETOK.
2 способ: При помощи телефонного вызова: на GSM розетке кратко нажмите кнопку SET, при этом начнёт быстро
мигать светодиодный индикатор STA – система готова установить авторизированный номер и ждёт (максимум
3 секунд) звонка. Позвоните на номер SIM карты установленной в GSM розетку, при этом вызов будет отклонён,
светодиод перестанет мигать. Авторизированный номер установлен!
Управление GSM реле
Есть 2 способа управления устройством.
Светодиодный индикатор STA, указывает состояние розетки. Свечение индикатора – реле включено.
1 способ: Ручное управление.
• На корпусе GSM реле имеется кнопка SW для ручного включения/отключения нагрузки.
• Для включения или отключения нагрузки, кратко нажмите на кнопку SW.
2 способ: Управление при помощи SMS.
• Для включения реле, необходимо послать SMS формата: SN0000ON
где 0000 – пароль по умолчанию, ON – код операции включения.
• Для отключения реле, необходимо послать SMS формата: SN0000OFF
где 0000 – пароль по умолчанию, OFF – код операции выключения.
• Для изменения состояния GSM реле на противоположное, пошлите SMS формата: SN0000CHANGE
где 0000 – пароль по умолчанию, CHANGE – код операции изменения состояния.
Проверка текущего состояния GSM реле.
• Для проверки текущего состояния GSM розетки, необходимо послать SMS формата: SN0000CHECK
где 0000 – пароль по умолчанию, CHECK – код операции проверки.
подключение к мощной нагрузке, насос, обогреватель. отопитель.
Установка нового пароля.
• По умолчанию, система имеет пароль: 0000;
• Пароль обязательно должен быть цифровой, без букв и иметь 4цифры, от до 9;
• Для установки нового пароля, пошлите SMS с авторизированного номера на номер SIM карты установленной в
GSM розетку: SN0000NEW1234 (пример установки нового пароля: 1 34).
В ответ придёт подтверждающее SMS: NEW SN SETOK NEW SN IS1234
Возврат системы к заводским настройкам.
Для полного сброса к заводским настройкам, необходимо на работающей розетке, одновременно нажать кнопки
SET и SW на 1-2 секунды. При отпускании кнопок, светодиод STA медленно мигнёт, указывая на сброс
системы. При сбросе удалиться мастер номер, а также пароль возвратиться на заводской: 0000.
полное описание и инструкцию Вы получите в печатном виде с устройством.
реальное фото устройства
Меры предосторожности.
- Не помещайте устройство в железные шкафы и короба, во избежание ухудшения приема GSM сигнала.
- Устройство предназначено для помещений, не для внешнего использования.
- Следите за состоянием счета (баланса) SIM-карты, на ней должно быть достаточно средств, чтобы устройство могло отправлять SMS сообщения с подтверждением.
- Помните, что функционал устройства позволяет только замыкать и размыкать контакты реле для
подсоединенных электроприборов. - Релейные контакты не содержат питания и не могут напрямую запитывать устройства. Нагрузка должна быть
запитана через внешний источник питания. - Контакты встроенного реле, позволяют включать нагрузку до 10А 220В.
- Рекомендуется не включать как нагрузку более мощные приборы (не более 1,2kW при питании 220В)
Сопутствующие товары
