Cl4 gsm контроллер инструкция на русском языке

Обратите внимание: Таблица сравнения характеристик умных розеток находится внизу страницы

По смс/звонкам/кнопками можно вкл/выкл любые приборы. Можно включать и выключать оборудование удалённо через смс-команды, голосовой вызов или кнопки на корпусе, управлять работой подключенных приборов. Эта модель имеет 4 канала и позволяет удалённо управлять устройствами, подключенными по 4 различным электрическим линиям. Предельная нагрузка на розетку составляет 2200 Вт (нагрузка на выходе до 10 Ампер).

Особенности

• Дистанционное управление включением и выключением до 4 линий электропитания (в том числе 220V). Как правило, GSM переключатель применяется для удаленного включения электроприборов, насосов, электродвигателей, серверных стоек, систем вентиляции, систем доступа.
• В реле устанавливается сим-карта. команды отправляются через SMS. Также переключение первой линии реле возможно дозвоном на номер установленной сим-карты.
• В режиме дозвона нагрузка включается или выключается (в зависимости от состояния) без снятия трубки, то есть звонок не тарифицируется.
• Реле поддерживает до 5 привязанных номеров. При необходимости, можно подключить внешнюю антенну.
• CL4-GSM работает через переключение контакта между выходами NC и NO для каждой из четырех независимых линий. Для закрепления подключаемых проводов предусмотрен удобный контактный блок.
• Для питания реле CL серии используется напряжение 12 вольт — адаптер идет в комплекте.
• Металлический корпус с отверстиями под винты, позволяет надежно закрепить реле в стойке или в коммуникационном шкафу.

Начало работы

Для настройки контроллера CL4-GSM вставьте сим-карту, подключите адаптер питания в сеть и дождитесь мигания лампочки индикации сигнала SIG. После этого зажмите кнопку SET, пока лампочка STA1 не начнет мигать — в течении 30 секунд позвоните на установленный номер для его привязки к управлению.

Задать состояние линии можно не только через команды, но и кнопками на передней панели — достаточно нажать копку SET и соответствующую линии кнопку SW1-SW4. При этом, если кнопку зажать на 15 секунд это состояние закрепится даже, после отключения питания.

Для сброса настроек и пароля на настройки и пароль по умолчанию — зажмите одновременно кнопки SET и SW1 примерно на 1 секунду.

Внимание! Если Вы не получаете сообщения SMS с контроллера GSM — измените региональные настройки командой SN0000SM0 — на некоторых устройствах по умолчанию установлен режим SN0000SM1, не подходящий для некоторых российских операторов связи.

Описание

Подключите реле как обычный выключатель в сеть 220 Вольт. Контроллер является прерывателем в сети 220 вольт. Не включайте в него сразу 2 провода от розетки, включайте только линию нагрузки! Фаза на входе подключается по центру, а на выходе должна быть подключена к одному из разъемов NO или NC. В большинстве случаев, провод к линии, включением которой управляем, подключается к NO — что означает, что по умолчанию напряжение на нее не подается. И наоборот, если Вы подключаете сеть питания, которая по умолчанию должна быть включена, например серверная стойка — нагрузка подключается к разъему NC.

Для работы GSM реле нужно подключить антенну (в комплекте) и установить сим-карту с положительным балансом на номере. При проблемах с дозвоном на установленный номер попробуйте установить сим-карту другого оператора связи.

Технические характеристики

• Вход: контроллер работает от 9-12 Вольт 0.9A (адаптер под разъем 5.5 x 2.1 мм в комплекте)
• Выход: максимум 10А;
• Максимальная допустимая суммарная мощность потребителей: 2200Вт;
• Рабочая температура устройства: -10C…+55C
• Размеры: 155 х 55 х 22 мм;
• Вес устройства: 370 грамм;
• Корпус: алюминий.

Комплектация

• GSM реле четырехканальное Konlen CL4-GSM
• Антенна на корпус
• Адаптер питания
• Инструкция на русском языке

	Таблица сравнения умных розеток
	Умная GSM розетка SC1-GSM 16A (управление по смс и звонкам до 3 кВт) (Код: s142198)	GSM реле 4-канальное Konlen CL4-GSM (Код: s142250)	Умная GSM розетка SC1-GSMV 16A Konlen с датчиком температуры (управление по смс и звонкам до 3 кВт) (Код: s142249)	Умная GSM розетка SC1-GSM-L с термодатчиком (управление по смс и звонкам до 3 кВт) и встроенным аккумулятором (Код: s141577)	Умная GSM розетка iTimer II (WAYtronic) PRO 10 с датчиком температуры, ваттметром, расписанием, оповещением об отключении электричества и превышении порогов температур (Код: s142153)	Умная GSM розетка SC4-GSM Трио-Т (4 разъёма) с датчиком температуры и расписанием работы (управление по смс и звонкам) (Код: s141518)
Предельная нагрузка на розетку	16А (3000 Вт)	10А (2200 Вт)	16А (3000 Вт)	16А (3000 Вт)	10А (2200 Вт)	16А (3000 Вт)
Способ подключения	GSM (sim карта)	GSM (sim карта)	GSM (sim карта)	GSM (sim карта)	GSM (sim карта)	GSM (sim карта)
Способ управления	смс, звонки, приложение	смс, звонки, приложение	смс, звонки, приложение	смс, звонки, приложение	смс, звонки, приложение	смс, звонки, приложение
Количество независимых подключенных устройств для управления	1	4	1	1	1	4
Датчик температуры	нет	нет	да	да	да	да
Сохранение состояния после выключения электричества	да	да	да	да	состояние задаётся пользователем	да
Уведомление об отключении электроэнергии	нет	нет	нет	да	да	нет
Защита доступа паролем	да	да	да	да	да	да
Количество мобильных телефонов, с которых возможно управление	5	5	5	5	5	10
Световая индикация состояния и режимов работы	да	да	да	да	да	да
Управление при помощи кнопок на корпусе	да	да	да	да	да	да

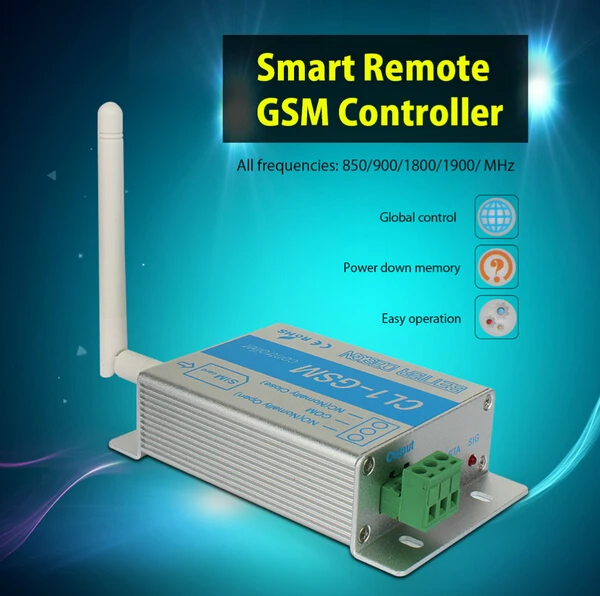

Характеристики

Особенности модели:

100% абсолютно новый и качественный
Легко работать по одному звонку или смс
Корпус из алюминиевого сплава с огнестойким пластиком для предотвращения пожара
До 5 различных мобильных телефонов можно предварительно установить в системе
Защищенный-с помощью вызывающего id для идентификации, неизвестные абоненты игнорируются
Нет необходимости предоставлять дистанционное управление для различных пользователей
Можно управлять из любого места, без ограничения расстояния
Может использоваться для авторизованного доступа к дверям, диспетчерских ворот, коммутации дистанционного оборудования, систем парковки автомобиля
Отлично подходит для управления домашними электрическими устройствами, такими как servicer, лампа, компьютер, холодильник, телевизор, беспроводной маршрутизатор и тд

Технические характеристики:
Частота работы: 850/900/1800/1900 мГц
Входное напряжение: DC 9-12 В
Входная мощность: 0.9 Вт
Выходной ток: 10A
Выходное напряжение: 220 В/10A 125 В/30 В/15A
Макс. Выходная мощность: 2200 Вт
Материал корпуса: алюминиевый сплав
Вес: 290 г
Стандарт: США штекер/UK штекер/EU штекер

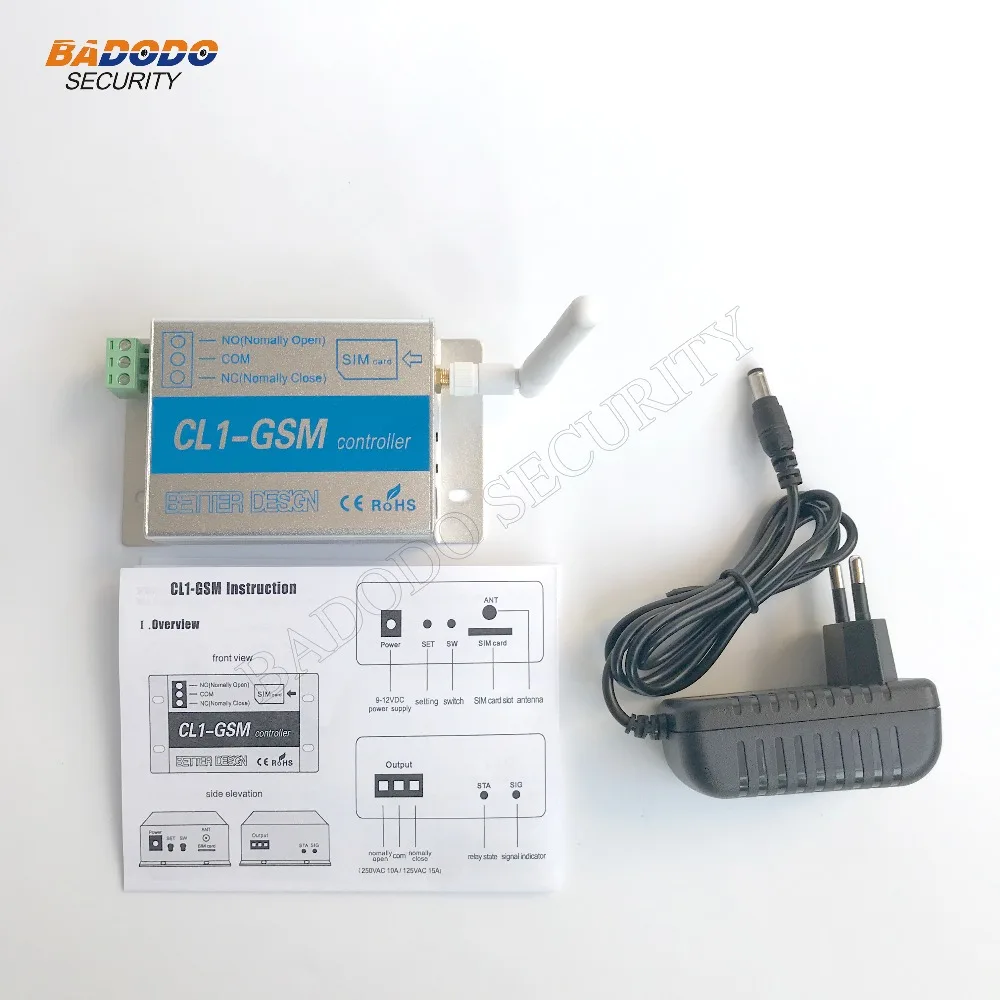

В комплект поставки входят:
1 х GSM контроллер (с оригинальной упаковкой)
1 х антенна gsm
1 х США штекер или Великобритания штекер или ЕС штекер Адаптер
1 х английский-китайский Руководство пользователя

В комплект поставки входят:
1 х GSM контроллер (с оригинальной упаковкой)
1 х антенна gsm
1 х США штекер или Великобритания штекер или ЕС штекер Адаптер
1 х английский-китайский Руководство пользователя

Для настройки контроллера CL4-GSM вставьте сим-карту, подключите адаптер питания к сети и дождитесь мигания лампочки индикации сигнала SIG (сеть GSM найдена).

Управление первым каналом контроллера (COM1) с помощью звонка возможно с пяти мастер-номеров, добавленных в память устройства.

Управление ВСЕМИ каналами контроллера (COM1, COM2, COM3, COM4) с помощью СМС возможно с любого номера (зная пароль).

В целях безопасности установите пароль, отличный от пароля по умолчанию (0000) на удаленное управление командой SN0000NEWXXXX — где XXXX новый пароль.Пример: SN0000NEW1234* Ответ устройства: NEW SN SETOKNEW SN 1234* регистр букв всех команд может быть любой, допустимо: Sn0000new1234

Добавление мастер-номеров (для управления звонком):Способ 1:Зажмите кнопку SET, пока лампочка STA1 не начнет быстро мигать — в течении 30 секунд позвоните на номер сим-карты в контроллере, с номера, который Вы хотите добавить в список допущенных (мастер-номеров). Устройство примет и сбросит звонок. Лампочка перестанет мигать. Номер добавлен.Способ 2:Номера можно добавить командой SN0000SET79000000000 — поменяйте 0000 на установленный Вами пароль, а после команды SET укажите номер авторизованного телефона для включения и выключения первой линии электропитания звонком.Ответ устройства: 7900000000SETOK

Важно(!):В памяти устройства может храниться не более пяти мастер-номеров. Память устройства работает по принципу вытеснения. Если в устройстве уже сохранено пять номеров, то при добавлении шестого удалится первый, при добавлении седьмого удалится второй и т.д. При этом, к примеру, если Вы добавили с помощью смс номер:SN0000SET89000000000 и не заработало, потом добавилиSN0000SET79000000000 и заработало,То после этого будет занято ДВЕ ячейки памяти устройства.

05/09/2018 1

Это устройство на

Для включения и выключения конкретной линии нагрузки используйте команду SN0000COMNNNN — SN0000COMFFFF, где вместо 0000 укажите Ваш пароль (если пароль был изменен), а после команды COM последовательно состояние всех 4 линий, где N=линия включена, а F=линия выключена — например, команда SN0000COMFFFN включит только четвертую линию нагрузки.

Для включения и отключения всех четырех линий питания можно использовать команды SN0000ON (включить) и SN0000OFF. Замените 0000 на Ваш пароль, если он был изменен.

Задать состояние линии можно не только через команды, но и кнопками на передней панели — достаточно нажать соответствующую линии кнопку SW1-SW4. При этом, если кнопку нажать на 15 секунд это состояние сохранится в памяти и восстановится при подключении питания к устройству.

Отправив команду SN0000CHECK, можно получить состояние каждой из 4 линий нагрузки. Также реле CL4-GSM позволяет отправкой SMS включать электропитание на заданное время до 240 минут. Для кратковременного включения линии используйте команду вида SN0000T(0-9)XXXX SN0000T(0-9)CCCC, где 0-9 время в секундах, С — включение линии, X оставить линию в предыдущем состоянии. Например, команда SN0000T0XXXC — включит только четвертую линию менее чем на секунду.

Для более продолжительного времени включения замените T на L и укажите время включения в минутах от 001 до 240 — например, команда SN0000L060XCXС включит вторую и четвертую линию на 1 час.

Для того, чтобы задать правило включения линии электропитания при звонке с авторизованного номера — используйте команду XT — например, SN0000XT5 задаст правило включения линии на 5 секунд.

Для сброса настроек и пароля — зажмите одновременно кнопки SET и SW1 примерно на 1 секунду. Индикатор STA1 мигнет два раза – сброс произведен.

05/09/2018 2

Это устройство на

Внимание!

Если Вы не получаете сообщения SMS с контроллера GSM — измените региональные настройки командой SN0000SM0 — на некоторых устройствах по умолчанию установлен режим SN0000SM1, не подходящий для российских операторов связи.

Подключение CL-4 GSM

Подключите реле как обычный выключатель в сеть 220 Вольт. Контроллер является прерывателем в сети 220 вольт. Не включайте в него сразу 2 провода от розетки, включайте только кабель нагрузки! Фаза на входе подключается по центру, а на выходе должна быть подключена к одному из разъемов NO или NC, в зависимости от принципа включения.

Обычно провод к прибору которым следует управлять подключается к NO — что означает, что его состояние по умолчанию будет выключено (нормально открытый). И наоборот, если Вы подключаете сеть питания, которая по умолчанию должна быть включена, например серверная стойка — подключение нагрузки идет к разъему NC (нормально закрытый).

Спецификация:

Предельная нагрузка на канал 2.2 кВт 10A

Контроллер работает от 9-12 Вольт 0.9A (адаптер под разъем 5.5 x 2.1 мм.)

Вес: 370 г.

Размеры: 155 х 55 x 32 мм.

Рабочая температура: -10 +55 градусов

Алюминиевый корпус

05/09/2018 3

Это устройство на

05/09/2018 4

6. GSM controller control:SMS/Dail/Bunon

*. SMS control modeON command OFF command

T command L command COM command

XT command

Setup steps: (the default password for 0000) 1. ON command ( control four controllers fully open)

the instruction format: SN+password+ON

example:SN0000ON device return: STATE IS ALL ON

2. OFF command ( control four controllers fully close)the instruction format: SN+password+OFF

example:SN0000OFF device return:STATE IS ALL OFF 3. COM command ( control state of e ach path controller)Status code Description: N stands for open, F stands for off,

X stands for the same the instruction format: SN+password+COM+ control code

example: Send SN0000COMNNFF, instruction indicates that opened the 1 and 2 road controller to close the 3 and 4 roadcontroller; Operation IS successful reply SW1 IS ON; SW2 IS ON; SW3 IS OFF. SW4 IS OFF

4.T Command (inching the relay state )Status code Description: C stands for open, X stands for hold state

the instruction format: SN+password+ T +(0-9)+ control code

0 stands for 0.5s, 1-9 stands for 1 s-9s example: Send SMS SN0000T5CCXX, instruction represents

the first way and the way path controller status flipped five

After setting the master number by SMS (controller without setting up the master number can not be controlled), the master number can control! the first path controller . The control mode is divided into two kinds, one kind of point moving mode, one kind is permanent flip mode.

Jog mode set reference TX command. Jog mode is to get through the phone after the relay will be reversed, after setting the time to return to the original state, such as the call before the call is off the state, after the call is connected to a closed state, after setting the time, and jump back off the state;

Permanent turnover mode refers to the ringing control first path controller relay flip, keep the overturning state in the absence of other instructions issued. For example, the call is turned off state, after the call is connected to the state, until there are other instructions to change it.

* Bunon control:The controller is provided with 4 keys, which can respectively

control the state of the corresponding controller.When you press the SW button, controller state will be over turned.If the original state is connected, then turned off .If the original into Shutdown mode, GSM plug into connected.

7. CHECK Order SMS check the controller status:the instruction format: SN+password+CHECK

example: Send SNOOOOCHECK, device return: SW1 IS ON /OFF; SW2 IS ON/OFF; SW3 IS ON/OFF; SW4 IS ON/OFF; Reply controller state based on the state of the current four controllers

8. Memorv tunclion ot controller power downThe default function of controller is power down save. After

power STA 1 flash two times, which means that the status is power down save; STA 1 after power flash four times, which means that the status is without , power down status can be changed by the customer. By long press any key SW1-SW4 in 15s, you can change the current memory status.

seconds after the resumption, the 3-way and 4-way controller status remains unchanged,

5. L command (SMS control controller to inching for a long time)

Status code Description: C stands for open, X stands for hold state

the instruction format: SN+password+L +(001-240)+ control code 001 stands for 1 min,240 stands for 240min

example: Send SMS SN0000L060CCXX, instruction indicates that controls the first path and the second path controller status flip, the controllers resumes 60 minutes later, the 3-way and 4-way status remains unchanged, replying: SW1 SW2 IS INCHING

6. XT commands (SMS settings Call Control first way controller mode)

the instruction format: SN+OOOO+XT+(0-9) 0 stands for 0 .5s, 1-9 stands for 1 s-9s

example: Send SN0000XT5, instruction indicates the call control section the first Controller mode is set to jog for five seconds, after setting a successful reply: JOG FUNCTION IS ON, indicates jog mode is turned on, then the ring controls the first path control changes state, the first way controller to restore the original state after 5 seconds

* Relieve XT control commands (ringing control controller status flip) the instruction format: SN+OOOO+ XT +C

example: Send SN0000XTC, device return: JOG FUNCTION IS OFF instruction indicates the Jog mode has been closed, the next rings controlling the first path controller status remains unchanged after the rollover.

*Ringing to control

w!m

9. Reset the svstem

Call controller number

Controller automatically hang up the phone

Press the SET button and SW1 button at the same time for 1 second, STA1 led will slow flash 2 times, proved successful reset the system. When you reset the system, the master number will be emptied, password becomes four zeros: 0000.

10.M0DU is default modelworks in most counlriesl

When you are in the Nordic Europe or other a few countriesfound call works but SMS did not respond, change to MODE0. e.g. Send SMS: SN0000SM0 to equipment, then receive:

MODE0 SET OK. When youwant to change to MODE1 ,sendSMS: SN0000SM1

Notes

1.SIM card requirements: global GSM standard SIM card can beused currently does not support 3G or CDMA card, please activatethe new SIM before insert the device.

2. Please do not put the controller in the metal surrounded by the environment (metal box or distribution box), this will cause the controller signal become weak, affecting the use of efficiency. If you need to work in the harsh environment, please choose to extend the antenna, the antenna placed in the metal box, can work for long-term stability.

3. Caller ID display must be turned on.ensure SIM card has sufficientbalance in order to call and send text messages.

4. When the the signal is weak in some environment, there will letSMS controlled insensitive, and this is normal. Because the message communication needs transit point forward, it will send to the other number on time when in a good signal. In such circum stances.if you want set the master number, consider to use SET button to set master number will be more efficient.

5. When the signal of the environment is weak, ii will appear.SMS control is not sensitive, is normal, no need to worry. If you set master number, considerusing fast SET key to set the key.

6. Using the product should pay attention to moisture, limited to indooruse. Output power do not work more than 1 0A(250VAC)/15A(125VAC),inductive load power by half.
