Clarion max670 инструкция на русском - Все инструкции и руководства по применению

Clarion MAP670 Owner's Manual

Contents
Table of Contents
Troubleshooting
Bookmarks

Quick Links

Owner’s manual

Navigation

Related Manuals for Clarion MAP670

Summary of Contents for Clarion MAP670

Page 1
Owner’s manual Navigation…
Page 2: Copyright Note

This manual nor any parts thereof may not be reproduced or transmitted in any form either electronically or mechanically, including photocopying and recording, without the express written consent of Clarion Co., Ltd.. Whereis® map data is © 2006 Telstra Corporation Limited and its licensors Data Source ©…
Page 3
Thank you for choosing Clarion as your door-to-door in-car navigator. Read the Quick Start Guide first and start using Clarion right away. This document is the detailed description of the software. Although Clarion can easily be discovered by experience, it is still recommended that you read through this manual to clearly…
Page 4: Table Of Contents

Table of Contents Warnings and safety information General information … 10 Operating Clarion (Controls) Hardware buttons 3.1.1 Power on/off 3.1.2 Toggling between the Map and Cockpit screens Screen buttons and controls 3.2.1 Direct selectors 3.2.2 List selectors 3.2.3 Sliders … 12 3.2.4…
Page 5
4.4.3 GPS data quality indicator 4.4.4 Time synchronization Screens with map … 28 4.5.1 Turn preview (No. 1) 4.5.2 Zoom in and out (No. 2 & 3) 4.5.3 Tilt up and down (No. 4 & 5) 4.5.4 Follow mode — lock to GPS position and heading (No. 6) 4.5.5 Cursor (No.
Page 6
4.7.4 Main button … 55 TMC (Traffic Message Channel) 4.8.1 List of TMC messages 4.8.2 TMC control centre 4.8.2.1 Selected FM radio station 4.8.2.2 Exclude selected station 4.8.2.3 Show excluded stations 4.8.2.4 Sorts events by distance / type 4.8.2.5 Use traffic information 4.8.2.6 Recalculate to avoid traffic Road safety cameras…
Page 7
5.4.2 Route … 68 5.4.2.1 Short … 68 5.4.2.2 Fast … 69 5.4.2.3 Economical 5.4.3 Vehicle … 69 5.4.4 Road types to include/exclude 5.4.4.1 Unpaved Roads 5.4.4.2 Motorways 5.4.4.3 Ferries 5.4.4.4 U-turns 5.4.4.5 Permit needed 5.4.4.6 Toll Roads Language & Units 5.5.1 Program language 5.5.2…
Page 8
6.3.2 Find in History 6.3.3 Find Coordinates 6.3.4 Find a POI … 87 6.3.5 Find one of the Favourites (Home/Work) Troubleshooting guide Glossary … 92 … 85 … 86 … 90 … 89…
Page 9: Warnings And Safety Information

(optional) Safety Mode that will prevent you from using the screen functions if your car is in motion. Unless a passenger will be the only one to operate Clarion, we strongly encourage you to turn on the Safety Mode.
Page 10: General Information

When using Clarion, you do not need to ‘double tap’ or ‘tap & hold’ the touch screen as these functions cannot be used reliably in a moving vehicle. A single tap triggers most of the screen controls.
Page 11: Operating Clarion (Controls)

Use this button to turn the power of the Map 670/770 on or off any time. If the device power is turned off while Clarion is running, when you turn the device back on, Clarion will continue the navigation as soon as the built-in GPS determines the location again.
Page 12: Screen Buttons And Controls

3.2 Screen buttons and controls The primary input channel of Clarion is the touch screen. If you read on, you will realise that most parts of the screen are not only used to display information but also to initiate functions by tapping. Below you will find a list of the most frequently used controls in the program.
Page 13: Switches

jumps there immediately). As with the list selectors, there is no need to confirm your selection. As soon as you leave the screen, the selected value becomes effective. 3.2.4 Switches When a function can only have two values (mainly Enabled and Disabled), a switch is used.
Page 14: Virtual Keyboards

3.2.7 Virtual keyboards Clarion is designed in a way that you only need to enter letters or numbers when it is inevitable. In these cases a full screen keyboard pops up that can easily be operated with your fingertips. You can choose between a separate ABC and numeric keypad, or a set of QWERTY-type keyboards that contain both letters and numbers.
Page 15: The Numeric Keyboard

The special keys described in the previous section are also available here. 3.2.7.3 The numeric keyboard The numeric keyboard only contains numbers, on huge buttons. The special keys you find on the other keyboards (except Space) are available here as well. Although QWERTY-type keyboards also contain number keys, when entering a house number, the program offers the more convenient numeric keypad.
Page 16: Discovering The Program Through The Screens

4 Discovering the program through the screens The best way to discover Clarion is to explore each screen in detail, and to find out how to move from one to another. Read this chapter for a guided tour. 4.1 Main menu (Navigation Menu) Clarion starts by displaying the Main menu.
Page 17: About Screen

Clarion and the legal aspects of using the program. 4.3 The map The most important and most frequently used screens of Clarion are the two screens with the map (Map screen and Cockpit screen). They are similar in look and in possible controls but are optimised for different uses.
Page 18: Zoom Levels

Map mode to always start in 2D North-up view. 4.3.2 Zoom levels Clarion uses high quality vector maps that let you see the map at various zoom levels, always with optimised content (the density of the map details can be independently set for Map and Cockpit screens in Map settings (Page )).
Page 19: Daylight And Night Colour Schemes

4.3.3 Daylight and night colour schemes The different colour schemes let you adjust Clarion to the brightness of the environment. Use the daylight and night colour schemes accordingly. Daylight colours are similar to paper roadmaps, while the night colour schemes use dark tints…
Page 20: Streets And Roads

They may not look the same in the schemes you have chosen. Tip: If you use Clarion after sunrise or before sunset, look for the sun in the sky in the map background using a flat 3D view. It is displayed at its actual position to give you another way to orientate, and also to provide some eye candy.
Page 21: Other Objects

Clarion has a built-in Lock-on-Road feature that always puts the position arrow on the road, on the axis of the street in case of one-way streets, or on the side of the…
Page 22: Selected Map Point, Also Known As The Cursor

(e.g. on the right in Germany and on the left in the U.K.) on two-way roads. The location received from the GPS receiver is shown as a blue dot on the map. This can help you locate your position if the GPS accuracy is poor, and the Lock-on-Road system puts you on the wrong street.
Page 23: Visible Pois (Points Of Interest)

Clarion comes with thousands of built-in POIs, and you can create your own POI database as well. Having all of them displayed on the map would make the map too crowded. To avoid this, Clarion lets you select which POIs to show and which ones to hide (Page ) using their categories and subcategories.
Page 24: Road Safety Cameras

4.3.11 Elements of the Active Route Clarion uses a multi-destination routing system in which you have a start point (your current location if GPS position is available), a destination, the line of the active leg of the route, and optionally via points and inactive legs. They are all shown on the map.
Page 25: Animated Turn Guidance

4.3.11.2 Animated turn guidance Animated arrows represent all route events other than the above-mentioned special points. These arrows show the direction in which you need to continue your journey. 4.3.11.3 The active leg of the route The active leg is the section of the route you are currently driving. If you have not added any Via points, the whole route will be the active leg.
Page 26: Roads In The Route Excluded By Your Preferences

), sometimes they are impossible to avoid near the starting point, via points or the destination. If so, Clarion will display those segments of the route with an alternate colour. 4.4 GPS Data screen Tap the GPS button at the list of TMC messages screen to open this window.
Page 27: Gps Connection Indicator

GPS is connected but no GPS position is available, • yellow means 2D reception. A GPS position has been acquired, Clarion is ready for navigation, but the GPS is using enough satellites for calculating the horizontal position only. Elevation data is not provided, and the position error may be significant.
Page 28: Screens With Map

This screen is usually used in 2D North-up mode. You can set Clarion so it always opens the Map screen in 2D North-up mode (Page The Cockpit screen is for driving purposes. Besides showing the map, it contains…
Page 29
Cockpit screen contents: (Cockpit only) Turn preview* Indicates that Lock to GPS position and heading is inactive Selected map point (Cursor) (Map only) Map scale Map orientation and Overview GPS position quality Battery status Sound on or muted Display Voice guidance repeat Zooms in (optional) Zooms out (optional) Tilts down (optional)
Page 30: Turn Preview (No. 1)

Track Log recording or playback (Cockpit only) Current street (Cockpit only) Travel and Route data** (Cockpit only) Distance to next turn*** (Cockpit only) Next street*** (Cockpit only) Approaching next turn**** Current speed limit***** Bluetooth or phone call status * On Map screen only when a route is active ** Contents differ when a route is active *** Appears only when a route is active **** Appears only when a route is active and the next turn is near…
Page 31: Zoom In And Out (No. 2 & 3)

(automatic tilting and rotating remains active). You need to tap the Follow button (Page Zoom. You can also set Clarion to do this automatically after a few seconds in case of the Cockpit screen (Page 75). 4.5.3 Tilt up and down (No. 4 & 5) These semi-transparent buttons are only displayed if «Zoom &…
Page 32: Follow Mode — Lock To Gps Position And Heading (No. 6)

When Smart Zoom is enabled, scaling or tilting the map also stops the automatic zooming or automatic tilting respectively. To reactivate Smart Zoom, tap this button. Tip: In Advanced settings you can set a delay time after which Clarion pushes the Follow button for you on the Cockpit screen automatically (Page ).
Page 33: Menu (No. 9)

You cannot rotate the map in Overview mode. This mode is strictly north-up. You can set up Clarion so that it will switch to Overview mode during navigation when the next turn is far away. You can specify this distance and the fixed zoom level of Overview in Advanced settings (Page An aeroplane icon indicates Overview mode.
Page 34: Gps Position Quality (No. 11)

2D (no altitude available), and position error may be significant, yet Clarion is ready to navigate. • A black dish and two arcs represent a 3D GPS position. Clarion is ready to navigate. •…
Page 35: Sound Muting (No. 13)

4.5.11 Sound muting (No. 13) This icon displays the enabled or disabled status of the voice guidance and the key sounds. When muting is enabled, the speaker icon is crossed out. When sounds are enabled the red cross disappears. Tap this button to open Sound settings (Page Note: Sound can be muted in Sound settings (Page 4.5.12 Track Log recording/playback indicator (No.
Page 36
Clarion will ask you whether you really want to delete it together with all its via points. • Add Via: by inserting the selected map point as a via, you instruct Clarion to cross this location before the destination of the route. This is the way to build a multi- point route in reverse order (when you wish to insert a stopover ‘go to A but first…
Page 37: Current Street (No. 16)

camera if you tap Add Cam, and set the parameters (type, direction, and speed). If a camera already exists near the cursor, this button is inactive, and you can change the parameters of the camera by tapping it in the list. 4.5.14 Current street (No.
Page 38: Distance To Next Turn (No. 18)

This field shows the road or street that comes next in the route itinerary. If you are not yet in the settlement where this next street is, Clarion will display the name of the settlement instead of the name of the road or street. A bullet symbol will appear next to the name of settlements to help you tell them apart from street names.
Page 39: Bluetooth Or Phone Call Status (No. 22)

Tap the icon to turn on the Bluetooth radio. When Bluetooth is on, the icon turns blue. If you tap the icon when it is blue, Clarion pauses, and the Phone dialer screen of the device appears. To return to Clarion and continue navigating, first tap the button in the top right corner, then on the new screen tap the Exit button in the bottom right corner.
Page 40: Route Data Displayed (For Destination And Via Points)

When Clarion needs to recalculate the route, the arrow will not jump back to the left as when reaching a via point, but it may drift a bit as the length of the new route may be different from the previous one.
Page 41: Method

If via points exist, tap and tap again any of the fields to see the distance to reach the first, second, etc. via point. 4.6.1.3 Method This field shows how the route was calculated. It either displays the ‘Route’ or the ‘Vehicle’…
Page 42: Fit To Screen

This icon shows that you need to pay for the ferry. • This icon is displayed when Clarion could not plan a route with all your road type preferences respected. Sometimes it is impossible to find a suitable route near the start or the destination.
Page 43: Parameters

The Menu button can be found in the bottom left corner of the map screens. Tapping this button brings up a menu that allows you to access some of the most frequently used functions of Clarion. 4.7.1 Find tab The first page of the Menu is Find. It lets you select a destination without first having to locate it on the map.
Page 44: Zoom & Tilt (Switch)

Note: When you reach 2D view by tilting the map, Smart Zoom will tilt the map as you press the Follow button or it disappears after the timeout (set in Advanced settings) expires. Use the 3D Map toggle to permanently switch to 2D view. Note: If the map is zoomed out so that the view angle is automatically raised to a top down view, this button will have no immediate effect.
Page 45: Manage Poi (Points Of Interest)

POIs that come with the map. Manage built-in POI visibility The maps in Clarion come with a huge number of POIs. Displaying all of them would make the maps too crowded (to see how POI items are shown on the map see Page ).
Page 46
• Delete: you can delete any of your previously saved My POI groups. This will delete all POIs in that group. Clarion will ask you to confirm this action. • Edit: you can edit the attributes (name, icon, visibility level) of a previously created…
Page 47: Popup Information (Switch)

• OK: if you tap this button, the map screen returns with the selected POI in the middle. • Edit: you can edit the attributes (name, icon and group) of the selected POI. • Delete: you can delete any of your previously saved POIs. Clarion will ask you to confirm this action. 4.7.2.5 Popup Information (switch)
Page 48: Manage Track Logs

POI item. 4.7.2.6 Manage Track Logs Using Clarion it is also possible to save the track logs of your journeys. This screen lets you manage all your track logs. When it comes up, it shows a list of all track logs already saved.
Page 49
(Page 35) will appear on the map screens to let you know it is not a fly over but a simulation based on a real saved log. • Delete: you can delete a track log if it is not needed any more. Clarion will ask to confirm this action.
Page 50: Route Tab

• Create NMEA/SIRF log: independently of the normal track log, you can instruct Clarion to record the native GPS data received from the GPS device. Clarion is capable of working with GPS devices using either the NMEA or the SiRF protocol, so the saved data will be in one of these formats.
Page 51: Delete

Bypass When you run into a traffic jam or roadblock, you may want to have Clarion calculate a route that departs the original route as soon as it can. You will need to select the minimum distance along the original route where your new route is allowed to rejoin the original route.
Page 52: Itinerary

This function has a special role if you have used the Avoid feature during your journey. When you arrive at your destination, the route line disappears on the map and navigation stops. The route is now practically deleted, but if you plan a new route, the roads, manoeuvres and areas excluded from your route will also be avoided when planning the new route.
Page 53: Fly Over

Clarion will recalculate the route excludin that turn. If the next street is important in the route, it is likely that Clarion will replace the turn with several easier ones to get to the same street.
Page 54: Edit

History list. As soon as y any of these, Clarion returns to the Edit screen and your selection appears right under the highlighted line. • Delete: you can delete the selected point from the list. If the highlighted item last one in the list, the previous via point will be promoted to be the final destination.
Page 55: Main Button

The Map 670/770 already contains the TMC receiver, and only needs a suitable antenna attached. If public TMC data is broadcast at your location, Clarion will automatically take into account the TMC information received. You do not need to set anything in the program.
Page 56: Tmc Control Centre

If you wish to receive TMC data f rom another radio station, push this button. The radio station will be added to the list of excluded stations, Clarion will start searching for another TMC station, and will always skip the excluded station in the future.
Page 57: Recalculate To Avoid Traffic

Road safety cameras, such as speed cameras and red light cameras ar e special POI types in Clarion. The application can warn you when you approach one of these cameras. Y ou can fine-tune this warning in General settings ( Page 61).
Page 58: Mobile Cameras

The difference between the two points of time will be used to calculate your average speed. Clarion will warn you when you approach one of these cameras, but as you pass by, the warning stays on, and y our average speed is measured until you reach another camera of this type.
Page 59: Red Light Cameras

Note: In the rare case Clarion cannot register the mom ent you pass the second camera (e.g. it is placed at the exit of a tunnel where GPS position is not yet available) the warning will continue. Just tap the camera symbol displayed on the screen to stop the warning.
Page 60: Add A New Camera Or Edit An Existing One

4.9.4 Add a new camera or edit an existing one You can add new cameras, modify the param eters of existing o nes, or delete them. Select a point on the map, then use the POI button in the Cursor menu ( Page 35).
Page 61: Settings

5 Settings Clarion provides several settings in order to let you customise the functions of the program. The Settings screen can be accessed directly from the Main menu screen (Page ) and from the map screens by using the battery icon (Page 34), while some of its sub-screens are accessible from other parts of the program.
Page 62: Set Favourite Destinations

Note: If you tap either of your favourite destinations in the Main menu (Page before defining it, Clarion will offer to take you to this screen to set it up. 5.1.3 Automatic Night Colours…
Page 63: Warn When Speeding

Page Example: to let you better understand how this feature works, here is an example. If you use the settings +10 km/h – 100 km/h – +5%, Clarion will warn you when driving at the following speeds:…
Page 64: Enable Safety Cameras

The higher the speed, the earlier the warning starts. 5.1.7 Route Recalculation Once a route is planned, this setting will tell Clarion what to do when you deviate from that route. Warning at…
Page 65: Automatic

Automatic recalculation was selected. • Drop Next Via Point / Delete Route: Clarion will remove the next via point from the list and recalculate the route without it. If you have only one target left, the label of the button will be Delete Route, and it will end navigation.
Page 66: Daylight / Night Colour Profile

5.2.1 Daylight / Night colour profile Clarion comes with different colour schemes for both daylight and night use. There is always one selected daytime scheme and one selected night-time scheme. Clarion uses these when switching from day to night and back.
Page 67: Master Sound Volume/Switch

When you exit the program, the device settings return. The left part of this control works as a mute button. Tap to mute all Clarion sounds. 5.3.2 Voice guidance volume/switch The switch on the left can turn on or mute Clarion’s audible guidance.
Page 68: Attention Tone

Sliding it to the right will result in more accurate routing in an increased amount of time. Note: Since Clarion calculates routes very quickly, the position of this slide is only used for long routes. Short routes are always calculated to give you the optimal result independent of the slider.
Page 69: Fast

This setting is a wise combination of the previous two. Although basically going for the fastest solution, if there is another route taking a bit more time but a lot less distance compared to the fastest one, Clarion will choose this one instead to save fuel.
Page 70: Unpaved Roads

If your destination can only be accessed using some of the excluded road types, Clarion will use them but only as much as necessary. In this case a warning icon will be shown on the Route Information screen (Page ), and the road not matching your preference will be displayed in alternate colour on the map.
Page 71: Language & Units

5.5.3 Units You can set the distance units to be used by the program. Clarion may not support all of the listed units in some voice guidance languages. If you select a measurement unit that is not supported by the chosen voice guidance language, you will see a red warning message under the selector.
Page 72: Advanced Settings

It is usually done in a top down view having north towards the top of the map. By default Clarion uses the same look for the map in both Map and Cockpit modes. Use this switch to instruct Clarion to always open the Map mode in 2D with North-up orientation for map browsing purposes.
Page 73: In Cockpit Mode (And Track-Up Orientation)

5.6.1.3 Zoom in after find When this switch is turned off, Clarion will centre the map to the location selected in Find but will not change the zoom level. If you turn this switch on, Clarion will also zoom in to the selected point.
Page 74: Power Management

You can also initiate this special feature of Clarion. When running on battery Smart Powersave will light up the screen only when you press or tap a button, or if Clarion has something to show you. After a few seconds the light level decreases, and after another few seconds the backlight turns off.
Page 75: Smart Zoom Settings

Tapping the Follow button makes Clarion follow your position again (Lock- to-Position) and also re-enables Smart Zoom. You can make Clarion push the Follow button for you automatically after a few seconds of inactivity. This functionality and the related parameters below apply to the Cockpit screen only.
Page 76: Route Options

Restore Lock-to-Position Turn this switch on if you want Clarion to return to your current GPS position after you have moved the map during navigation. This is useful if you have moved the map accidentally, or if you have moved it to quickly check something near your route.
Page 77: U-Turn Penalty

You can fine-tune the way Clarion takes U-turns into account when planning a route. You can tell Clarion how much extra distance you would travel to avoid a U-turn. Note: This value is taken into account only if U-turns are enabled in Route Parameters (Page 5.6.4.2 Cross-border planning…
Page 78: Restore Data

PNA, then return to this Settings page, and push the Restore Data button as described in the next section. Clarion will then restart, and all your previous POIs, track logs, settings, city and find history lists will also appear on the new PNA .
Page 79: Find

Once you have the destination, you can start navigating. Getting to this point should be as fast as possible. Clarion provides you with a versatile search engine designed to find your chosen destination after only a few taps on the screen.
Page 80: Using The Main Menu

Tip: If you want the selected point shown in the centre of the map, close and reopen the menu or wait until it closes and open it again. By opening the Cursor menu manually, the map will be moved to have the selected location in the centre. 6.3 Using the Main menu The Main menu is accessible by the Destination button at the Main menu (Page or by the Menu buttons of the map screens (Page…
Page 81
Should the settlement you are looking for appear on the list, just tap it and you will immediately jump to the Street Name Input screen with the selected city name or postcode shown at the top of the screen. If the desired settlement is not displayed, use the arrows in the bottom right corner to see more of this list.
Page 82
Clarion will show you all the results in a list. You can select the one you are looking for by tapping the appropriate list item.
Page 83: Selecting A Street Or The Centre Of The Settlement

Once you have selected the city, you can continue by entering the street name. If your destination is in another country, tap the Change Country button in the top right corner of the city selection screen, and select the country from the list. 6.3.1.2 Selecting a street or the centre of the settlement Once the settlement is selected, you can continue by specifying the street you are looking for.
Page 84: Selecting A House Number Or The Midpoint Of The Street

Enter the number, tap Done, and Clarion will show you the selected location on the map (or will start navigating immediately if you have selected Destination at the Main menu).
Page 85: How To Select An Intersection Instead Of A House Number

6.3.1.4 How to select an intersection instead of a house number If you do not know the house number or it is easier to pinpoint the location with an intersection, press the Find intersection button in the top right corner and select the desired street name from the list of available intersections of the previously selected street (displayed in the top centre of the screen).
Page 86: Find Coordinates

You can even enter the latitude and longitude in different formats. Entering a latitude/longitude pair is easy. The left field contains the latitude. It starts with an ‘N’ (North) or ‘S’ (South) letter. This tells Clarion whether the point is in the Northern or the Southern hemisphere. Use the button to change the hemisphere.
Page 87: Find A Poi

Find, and then come to this page and read the coordinates. Tip: If you need to reformat coordinates to the format selected in Clarion (Page enter the coordinates in the format you have, press Done to show it in the map, then come back here to see the same location in the chosen coordinate display format.
Page 88
Push the button with the label ABC that appears between Search and the page number. Once the desired POI item is selected, Clarion will show its details. Tapping OK will return to the map with the selected POI in the centre (or starts navigating to it if Destination was selected).
Page 89: Find One Of The Favourites (Home/Work)

Using the Destination function at the Main menu it is only two taps to start navigating to one of your Favourites. Note: If you try to access a favourite destination that you have not yet set up, Clarion will lead you to the setup page.
Page 90: Troubleshooting Guide

Thank you again for purchasing our product. We hope you will enjoy every minute of using it. However you may face difficulties before you get really accustomed to Clarion. In such cases, please, refer to this table of frequently encountered problematic situations.
Page 91
(ask your Clarion dealer for the details in your region). This feature can help you in several cases but it cannot be considered as serious speed control. That is why it can be turned on and off separately from the reliable voice guidance (Page 63).
Page 92: Glossary

Clarion will let you select multiple destinations, and customise some important routing parameters (Page…
Page 93
This estimation can only be used as a general reference. It will not be able to take into account your future speed or the traffic delays. In Clarion this value is shown as ‘Estimated Arrival’ on the Route Information screen (Page ETE (Estimated Time Enroute): Another frequently used expression in navigation.
Page 94
Later you can replay the journey on the screen of Clarion as if it were happening again. This is good for demonstration purposes or for analysing your manoeuvres during the trip.

This manual is also suitable for:

Map770

Источник

Автосервис «Ралли»

МЕНЮ

Обновлено: 03.09.2023

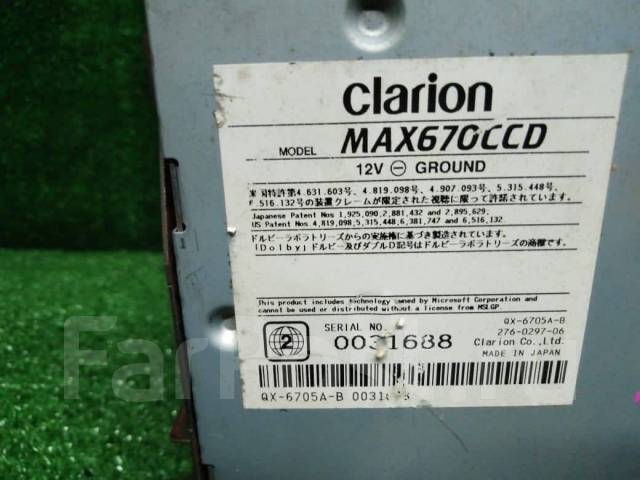

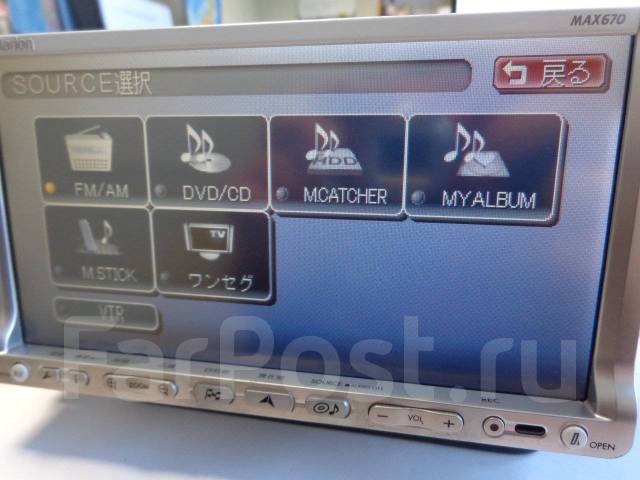

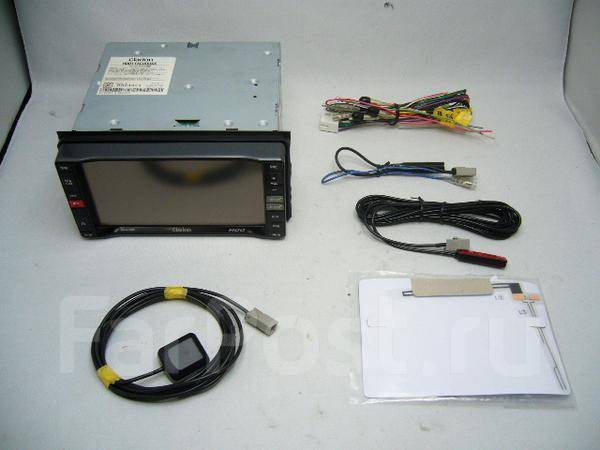

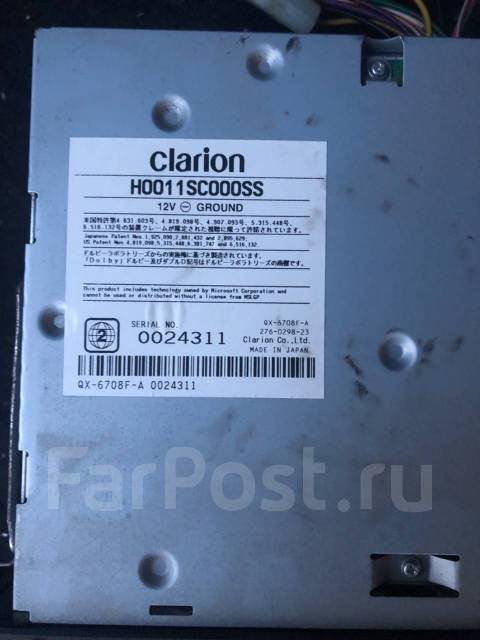

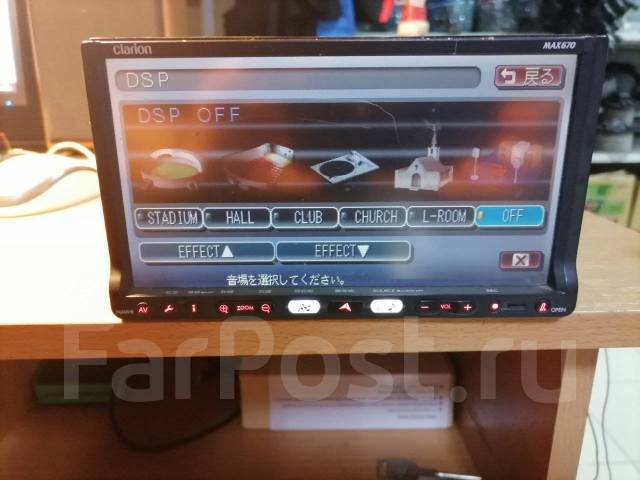

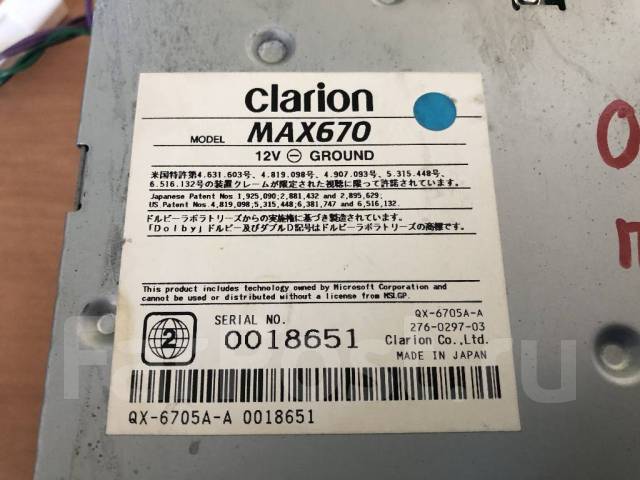

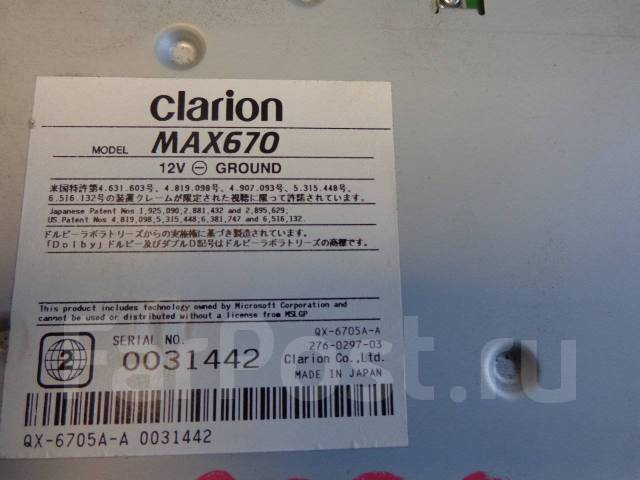

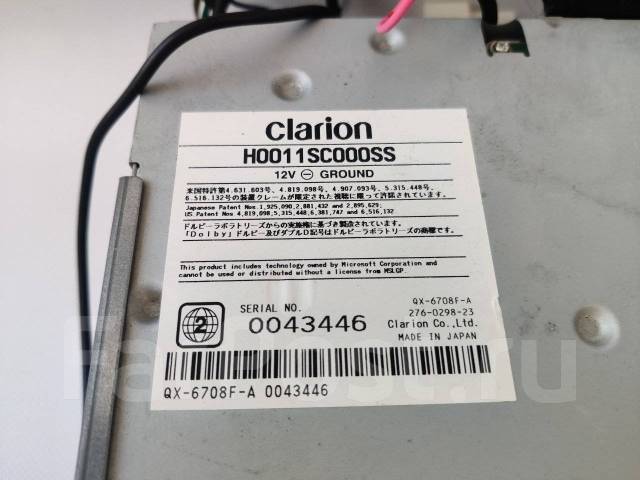

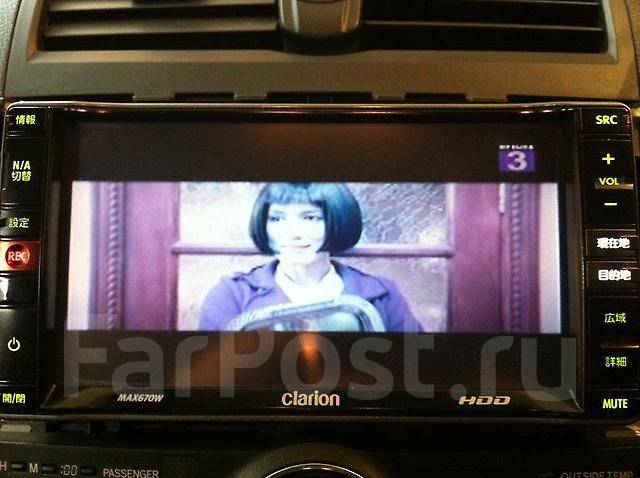

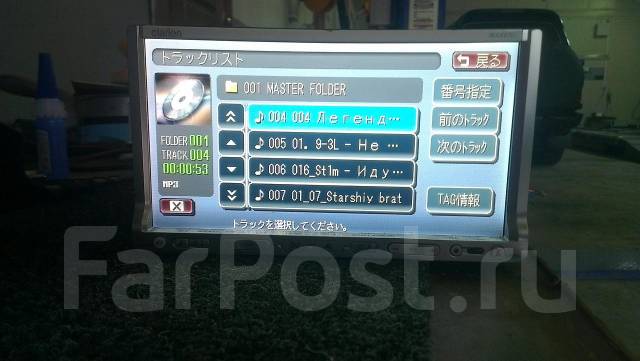

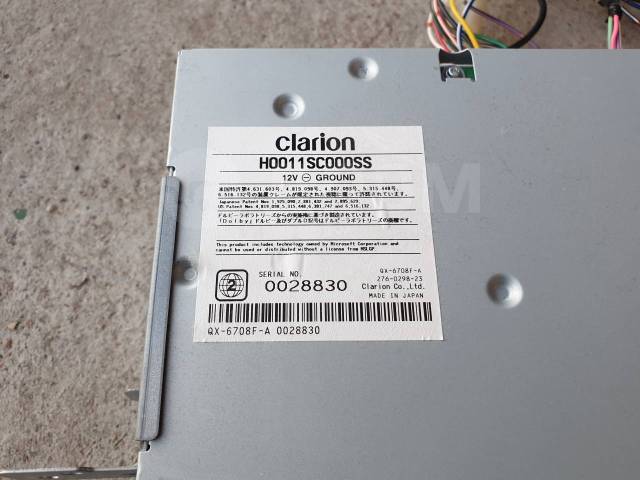

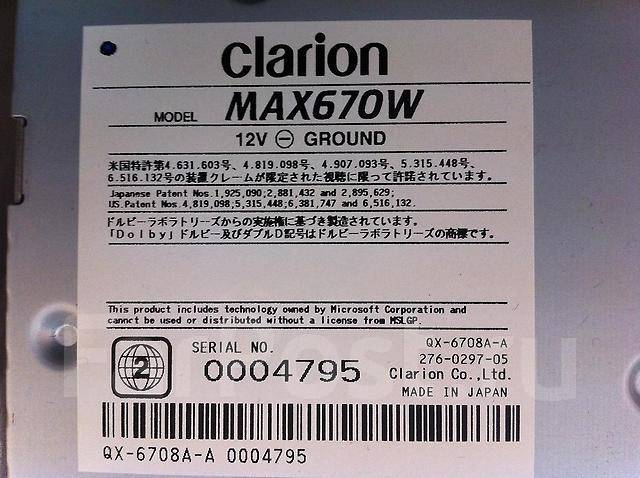

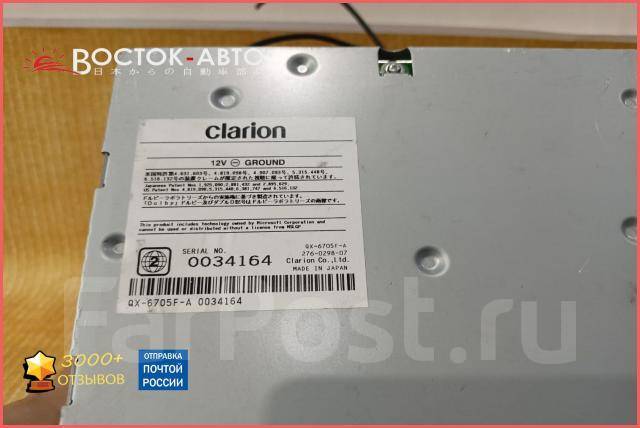

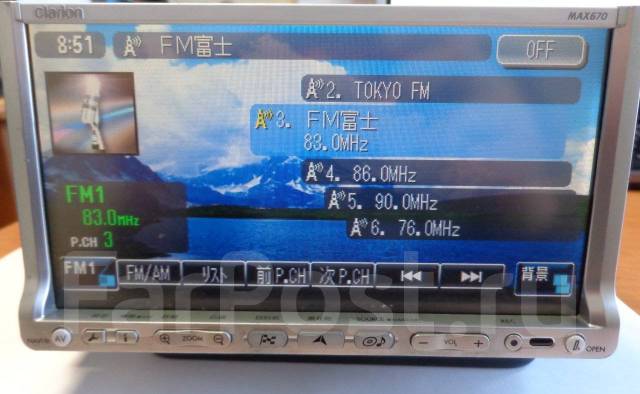

Магнитола clarion max670 инструкция

Читайте также:

Пропала зарядка на тойота платц — 94 фото

Пдд левая полоса для обгона — 81 фото

Rfm на брелке сигнализации пандора мигает — 89 фото

Источник

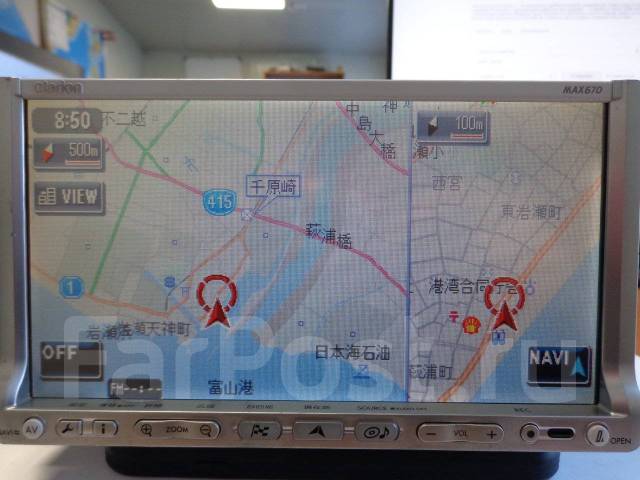

Всем привет! Данный пост посвящается всем владельцам магнитолы Clarion max 670, которые не понаслышке знают о главной проблеме данной модели — отсутствием AUX и USB. Многие конечно скажут — «Так можно же диски крутить…» Можно, но это слишком муторно, да и диски постоянно записывать это не то пальто… Есть конечно HDD на который можно записать с диска? но… Есть одно большое «НО» — mp3 не пишется на него, только в формате cda и только при проигрывании песен — одновременно… То еще занятие… Кароооче. Ближе к делу!
Для подключения нам понадобятся «индигриндиенты» —
1) провода Led HDD — для подключения передней панели компьютера

Разбираете свой старый АРМ и дергаете с него, либо обращаетесь к другу Ойтишнеку и он вам принесет))

2) Jack 3,5 мама-папа

лучше поискать именно такой! Нужен именно разъем plug, простонародно — разъем мама

3) AUX — лучше метра 1,5, чтоб с запасом хватило

4) Клеевой пистолет

В описании не нуждается, думаю он у всех есть))

5) руки из правильного места и желание получить нужный результат))

Переходим к работе:
Обрезаем Jack 3,5 со стороны папы под корень, нам нужен plug (мама)

Вот он!

Разбираем провод Led HDD, нам нужны конекторы, подключаем их к нашему проводу plug на оголенный конец, должно получиться что то вроде такого (можно оне паять, а просто зажать в конекторе)

Паять толстым жалом — ещё то удовольствие XD

Будьте внимательны, канал для подключения не должен быть залитым припоем (если вы решили все таки паять) у меня Желтый — Земля, Белый и красный — каналы

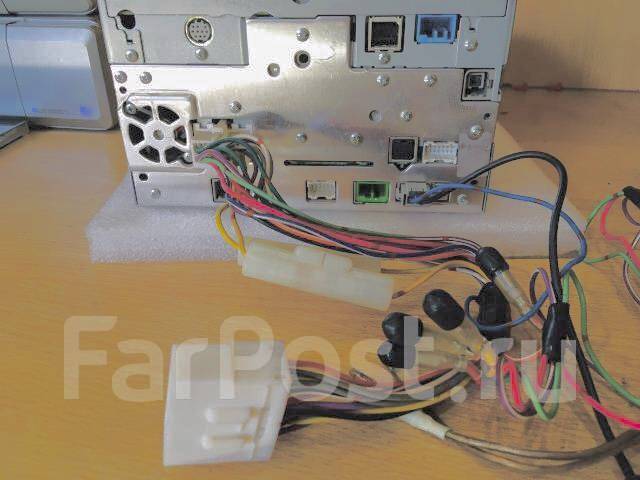

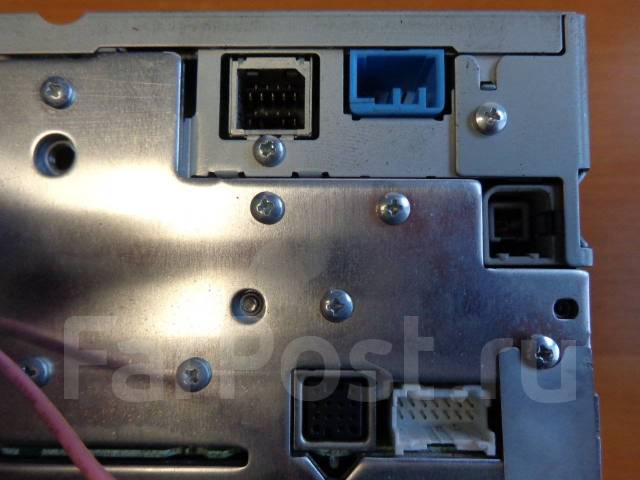

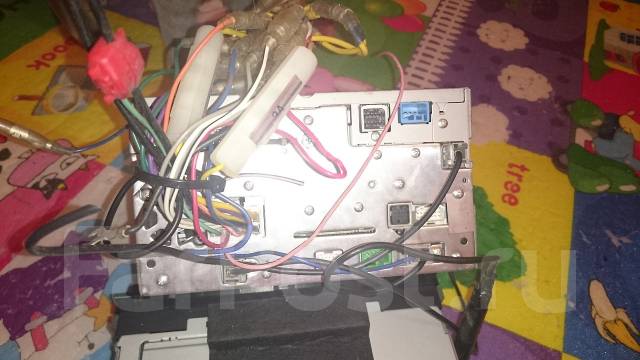

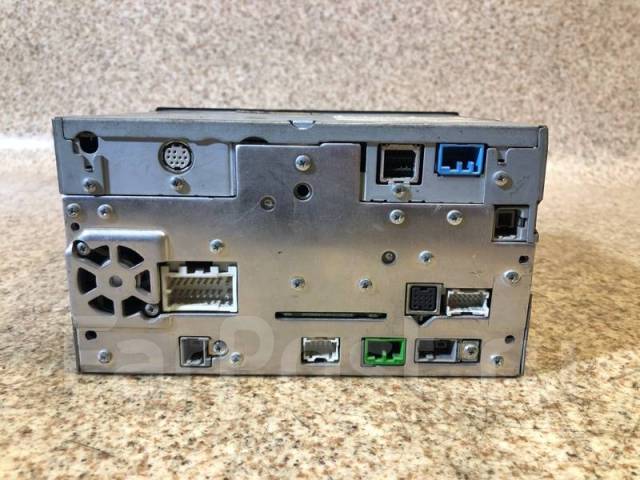

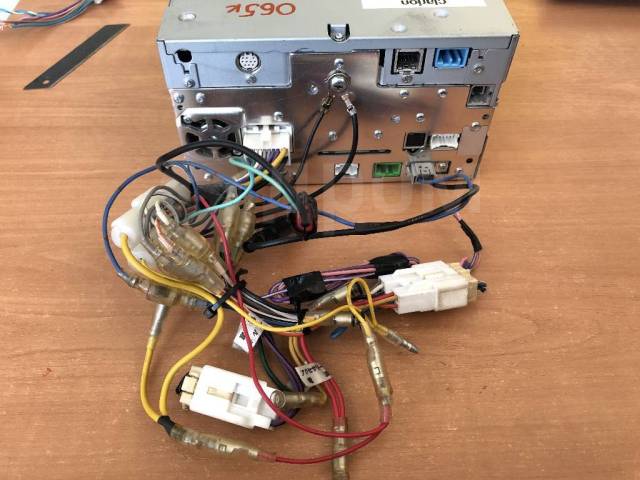

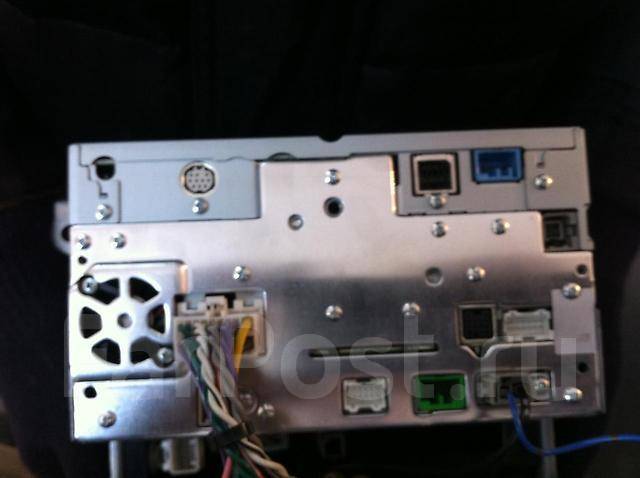

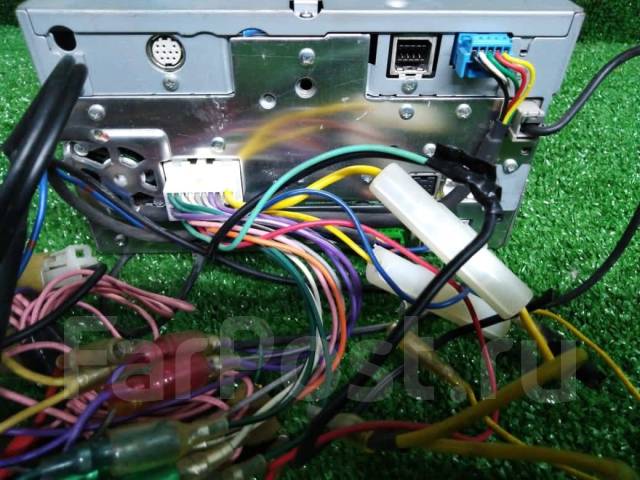

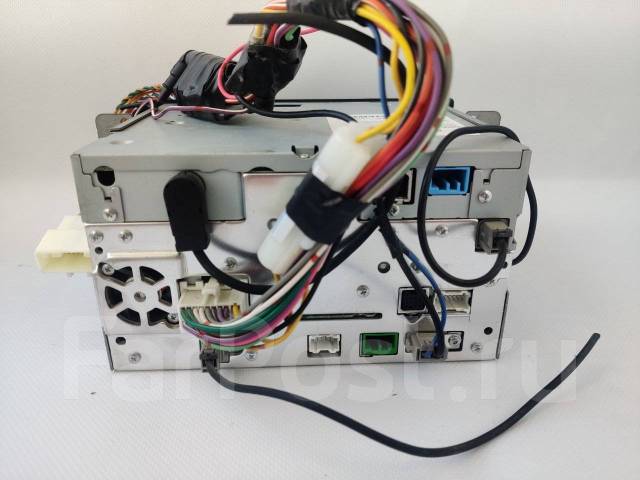

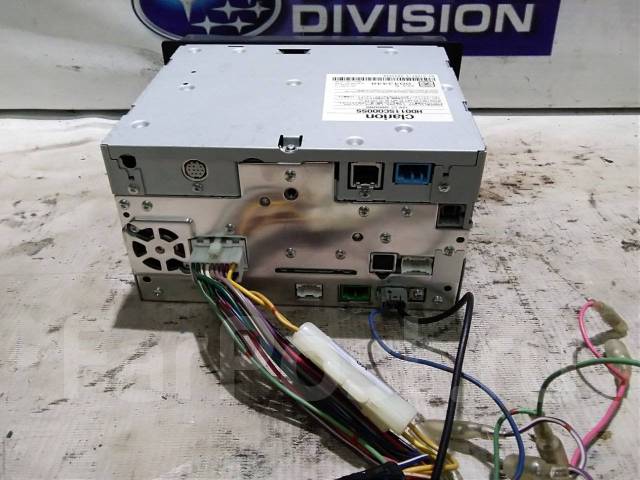

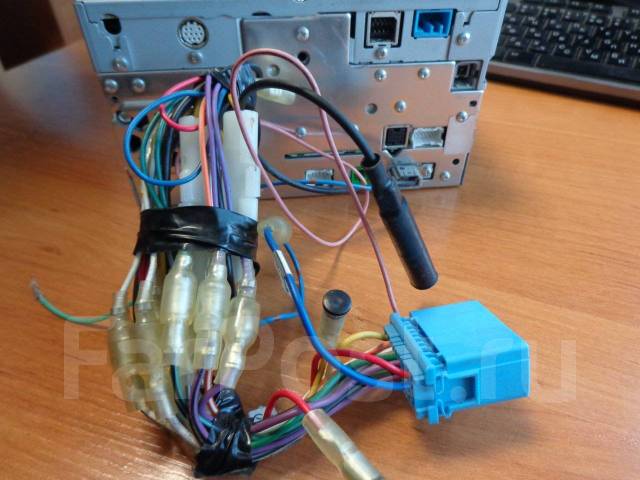

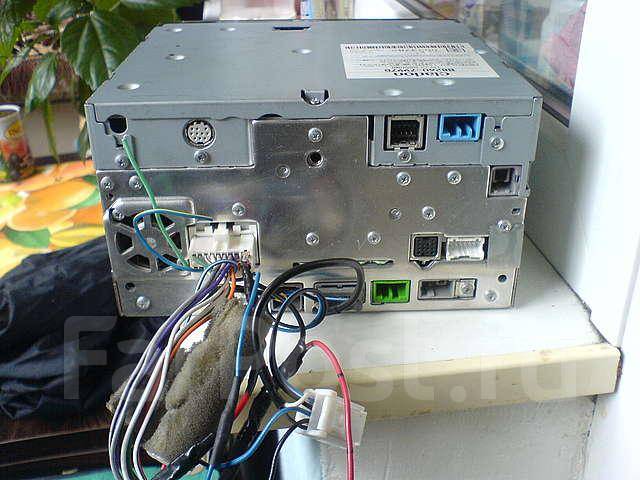

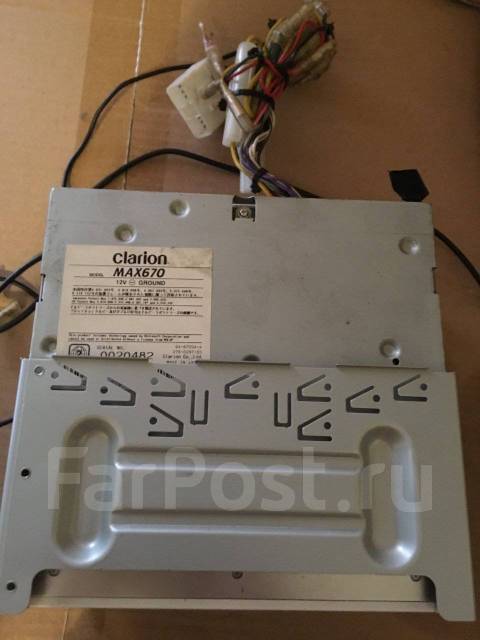

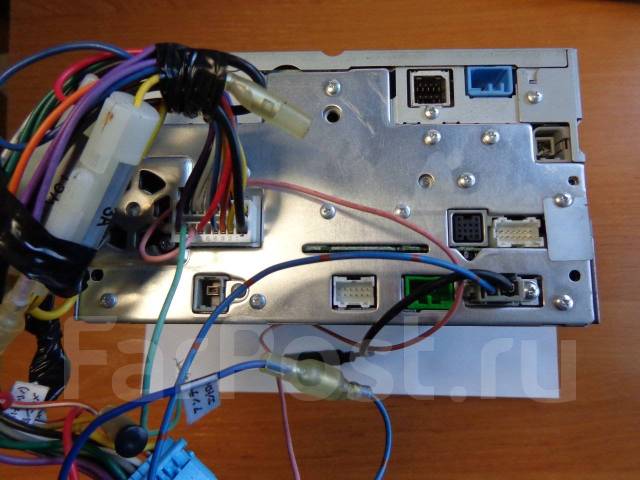

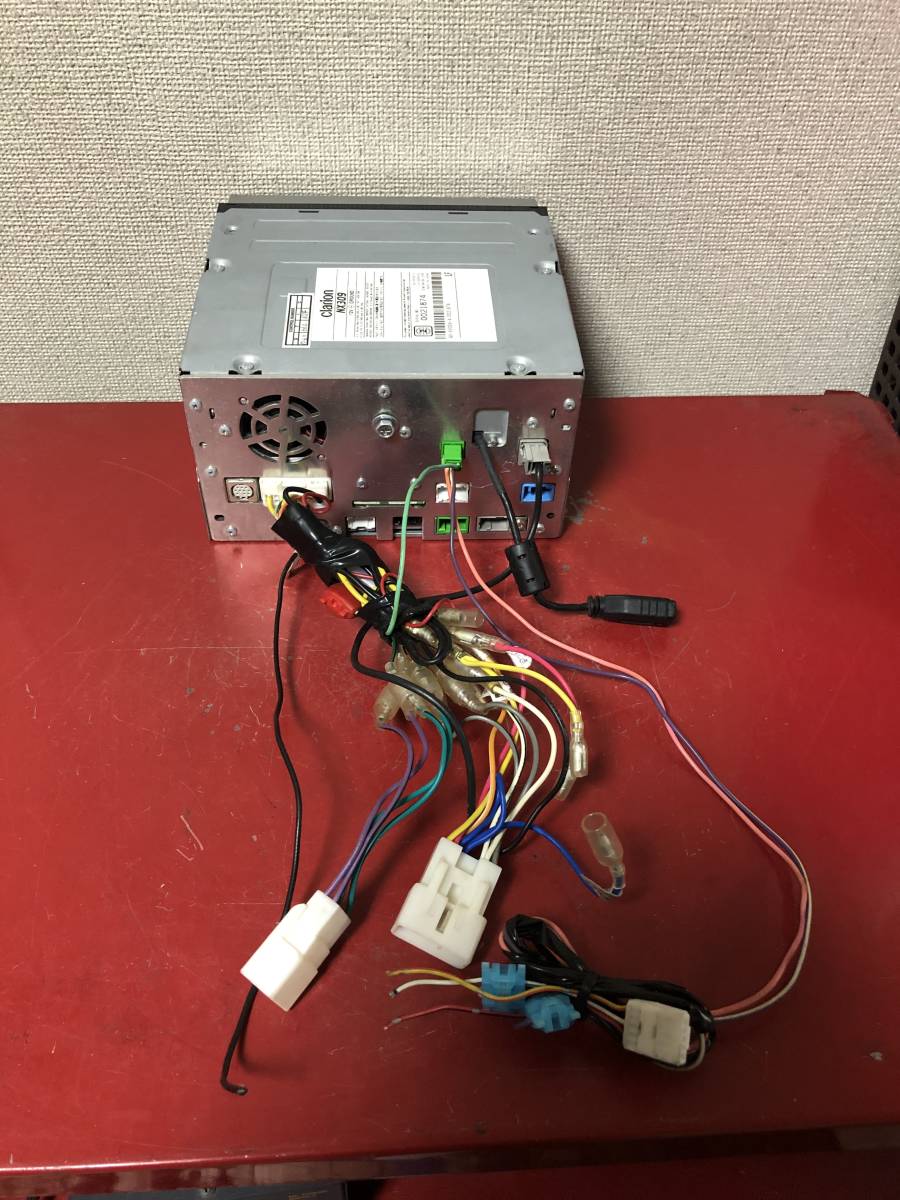

Берем нашего подопытного Клариона 670го и находим разъем VTR (он белого цвета)

Я отметил какие контакты нам понадобятся

Далее подключаем наш провод к магнитоле

главное что бы контакты не соприкасались

и заливаем это все клеевым пистолетом.

Пожирнее

и идем подключать в машину

В принципе все готово)

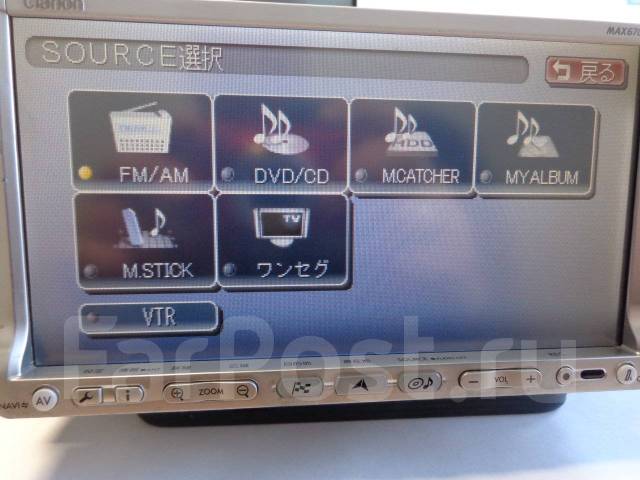

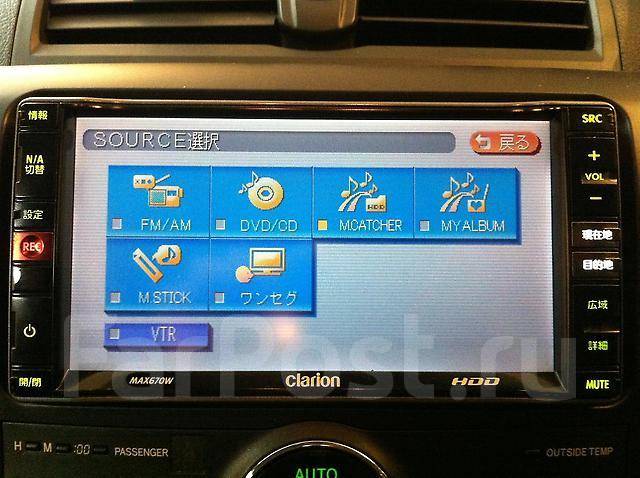

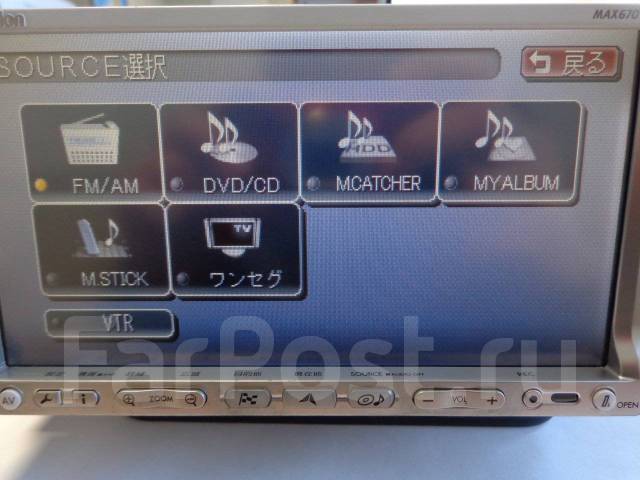

Подключаем, проверяем и радуемся.)) Надеюсь помогу этим постом многим, потому что я замучился искать инфу в сети по переходникам и тд, в официальные приблуды, по типу подключения айпода с 30ти пиковым выходом стоят как однодиновская магнитола)
Огромное спасибо хочу передать gressanton основу я взял у него, просто чуток упростил))

Источник

Руководств o пользователя

Навигационное

Авторское право

Продукт и информация , содержащаяся здесь , может быть изменена в любое время без предупреждения .

Частичное или полное воспроизведение или передача настоящего руководства в любой форме или любыми средствами , электронными или механическими , включая фотокопирование и запись , запрещены без специального письменного разрешения Clarion Co., Ltd..

Авторское право на картографические данные Whereis® 2006 принадлежит

Telstra Corporation Limited и его лицензиарам

Австрия : © BEV, GZ 1368/2003

Дания : ©

Франция Франция

Великобритания :

Данные картографического управления с разрешения

Издательства Ее Величества © Crown Copyright

Италия : ©

Северная

Ирландия :

Норвегия :

Mapsolutions

Швейцария : ©

Нидерланды :

Topografische ondergrond

Apeldorn

Благодарим вас за выбор Clarion в качестве автомобильного навигатора .

Сначала прочитайте Руководство по быстрому запуску , а затем начинайте использование Clarion. В этом документе приведено подробное описание программного обеспечения этого устройства . Хотя Clarion можно легко изучить в процессе работы , рекомендуется прочитать это руководство для правильного понимания точного назначения каждой кнопки и значка .

Содержание

1 Предупреждения и информация о безопасности ……………………………………. 9

2 Общая информация ……………………………………………………………………………. 10

3 Работа с Clarion ( Элементы управления )……………………………………………… 11

3.1

Аппаратные кнопки устройства ……………………………………………………… 11

3.1.1

Включение и выключение питания ………………………………………….. 11

3.1.2

Переключение между окнами Карта и Объем . карта ………………… 11

3.2

Экранные кнопки и средства управления ……………………………………….. 12

3.2.1

Кнопки прямого выбора ………………………………………………………….. 12

3.2.2

Кнопки выбора списка …………………………………………………………….. 12

3.2.3

Регуляторы ……………………………………………………………………………. 12

3.2.4

Переключатели ……………………………………………………………………… 13

3.2.5

Специальные переключатели …………………………………………………. 13

3.2.6

Переключатели в меню Быстр . ……………………………………………….. 14

3.2.7

Виртуальные клавиатуры ……………………………………………………….. 14

3.2.7.1

Алфавитные клавиатуры ………………………………………………….. 14

3.2.7.2

Стандартные QWERTYклавиатуры ………………………………….. 15

3.2.7.3

Цифровая клавиатура ……………………………………………………… 16

4 Получение информации о программе с помощью экранов …………………….. 17

4.1

Основное меню ( меню навигации )…………………………………………………. 17

4.2

Окно Сведения …………………………………………………………………………….. 18

4.3

Карта …………………………………………………………………………………………… 18

4.3.1

Плоская и объемная карты …………………………………………………….. 18

4.3.2

Уровни масштабирования ………………………………………………………. 19

4.3.3

Сочетания цветов для дневной и ночной цветовых схем ………….. 20

4.3.4

Улицы и дороги ……………………………………………………………………… 21

4.3.5

Прочие объекты …………………………………………………………………….. 22

4.3.6

Текущее положение и Привязка к дороге . ……………………………….. 23

4.3.7

Выбранная точка карты , также известная как Курсор ……………….. 24

4.3.8

Отмеченные на карте пункты ( Метка ) ……………………………………… 24

4.3.9

Видимые POI (Points of Interest – важные точки ) ………………………. 25

4.3.10

Дорожные камеры слежения …………………………………………………… 26

4.3.11

Элементы активного маршрута ………………………………………………. 26

4.3.11.1

Начальная точка , пункты и конечный пункт ……………………….. 26

4.3.11.2

Анимированная инструкция по повороту …………………………… 27

4.3.11.3

Активный участок маршрута …………………………………………….. 27

4.3.11.4

Неактивные участки маршрута …………………………………………. 28

4.3.11.5

Дороги маршрута , исключенные по предпочтениям пользователя ………………………………………………………………………………….. 28

4.4

Окно GPSданные ………………………………………………………………………… 28

4.4.1

Отображаемые данные GPS…………………………………………………… 29

4.4.2

Индикатор GPSсоединения …………………………………………………… 29

4.4.3

Индикатор качества GPSданных ……………………………………………. 29

4.4.4

Синхронизация времени …………………………………………………………. 30

4.5

Окна с картой ……………………………………………………………………………….. 31

4.5.1

Обзор поворота ( № 1)…………………………………………………………….. 33

4.5.2

Увеличение и уменьшение масштаба ( № 2, 3)…………………………. 33

4.5.3

Наклон вверх и вниз ( № 4 и 5) ………………………………………………… 34

4.5.4

Режим следования – привязка к GPSположению и направлению движения ( № 6) ………………………………………………………………………………….. 35

4.5.5

Курсор ( № 7)………………………………………………………………………….. 35

4.5.6

Масштаб карты ( № …………………………………………………………….. 36

4.5.7

Меню ( № 9)……………………………………………………………………………. 36

4.5.8

Ориентация по карте и Обзор ( № 10)………………………………………. 36

4.5.9

Качество GPSположения ( № 11) ……………………………………………. 37

4.5.10

Уровень заряда батареи ( № 12) ……………………………………………… 38

4.5.11

Отключение звука ( № 13) ……………………………………………………….. 38

4.5.12

Индикатор записи или воспроизведения пункта Журнал ( № 14). .. 38

4.5.13

Меню Курсор ( № 15) ………………………………………………………………. 39

4.5.14

Текущая улица ( № 16) ……………………………………………………………. 41

4.5.15

Данные о путешествии и маршруте ( № 17) ……………………………… 41

4.5.16

Расстояние до следующего поворота ( № 18) …………………………… 41

4.5.17

Следующая улица или следующий населенный пункт ( № 19) …… 42

4.5.18

Приближение к следующему повороту ( № 20) …………………………. 42

4.5.19

Текущий предел скорости ( № 21) ……………………………………………. 42

4.5.20

Статус Bluetooth или телефонного вызова ( № 22). ……………………. 42

4.6

Окно Информ . маршрута ………………………………………………………………. 43

4.6.1

Отображаемые данные маршрута ( для конечного пункта и пунктов )

4.6.1.1

Линия маршрута ………………………………………………………………. 44

4.6.1.2

Оставшееся расстояние …………………………………………………… 44

4.6.1.3

Метод ……………………………………………………………………………… 45

4.6.1.4

Оставшееся время …………………………………………………………… 45

4.6.1.5

Ожидаемое прибытие ………………………………………………………. 45

4.6.1.6

Конечный пункт / Пункт …………………………………………………….. 45

4.6.2

Значки предупреждений …………………………………………………………. 45

4.6.3

По размеру экрана …………………………………………………………………. 47

4.6.4

Параметры ……………………………………………………………………………. 47

4.7

Меню …………………………………………………………………………………………… 47

4.7.1

Вкладка Поиск ……………………………………………………………………….. 47

4.7.2

Вкладка Быстр ……………………………………………………………………….. 47

4.7.2.1

Объемная карта ( переключатель ) …………………………………….. 48

4.7.2.2

Масштаб и наклон ( переключатель )………………………………….. 48

4.7.2.3

Ночной режим ( переключатель ) ……………………………………….. 49

4.7.2.4

Настроить POI (Points of Interest – важные точки ) ………………. 49

4.7.2.5

Переключатель Справка ………………………………………………….. 52

4.7.2.6

Управление журналом ……………………………………………………… 52

4.7.3

Вкладка Маршрут …………………………………………………………………… 55

4.7.3.1

Пересчитать ……………………………………………………………………. 55

4.7.3.2

Удалить …………………………………………………………………………… 56

4.7.3.3

Маршрут …………………………………………………………………………. 57

4.7.3.4

Имитация ………………………………………………………………………… 58

4.7.3.5

Изменить ………………………………………………………………………… 59

4.7.3.6

Справка …………………………………………………………………………… 59

4.7.4

Кнопка основного меню ………………………………………………………….. 60

4.8

TMC ( Канал передачи дорожной информации ) ………………………………. 60

4.8.1

Список сообщений TMC …………………………………………………………. 60

4.8.2

Настройки TMC ……………………………………………………………………… 61

4.8.2.1

Выбранная частота FMрадиостанции ………………………………. 61

4.8.2.2

Исключить выбранные станции ………………………………………… 61

4.8.2.3

Показать исключенные станции ……………………………………….. 61

4.8.2.4

Сортировка событий по расстоянию и типу ……………………….. 61

4.8.2.5

Исп . данные о пробках …………………………………………………….. 62

4.8.2.6

Пересчитать для объезда ………………………………………………… 62

4.9

Дорожные камеры слежения …………………………………………………………. 62

4.9.1

Типы камер ……………………………………………………………………………. 63

4.9.1.1

Фиксированные камеры ……………………………………………………. 63

4.9.1.2

Мобильные камеры ………………………………………………………….. 63

4.9.1.3

Встроенные камеры …………………………………………………………. 63

4.9.1.4

Камера контроля участка …………………………………………………. 64

4.9.1.5

Светофорные камеры ……………………………………………………… 64

4.9.2

Контролируемое направление движения …………………………………. 65

4.9.3

Определяемый предел скорости . ……………………………………………. 65

4.9.4

Добавление новой камеры или редактирование существующей .. 65

4.9.5

Изменение настроек предупреждения о камере . ……………………… 66

5 Настройки ………………………………………………………………………………………….. 67

5.1

Общие настройки …………………………………………………………………………. 67

5.1.1

Безопасный режим …………………………………………………………………. 67

5.1.2

Установка Избранные конечные пункты …………………………………… 68

5.1.3

Автомат . ночной режим ………………………………………………………….. 68

5.1.4

Предупреждения ……………………………………………………………………. 68

5.1.5

Предупр . превыш . скор …………………………………………………………… 69

5.1.5.1

Допуск скорости ………………………………………………………………. 69

5.1.5.2

Другой предел скорости …………………………………………………… 69

5.1.5.3

Другой допуск превышения скорости ………………………………… 69

5.1.6

Включение камеры контроля скорости …………………………………….. 70

5.1.6.1

Звуковой сигнал ………………………………………………………………. 70

5.1.7

Перерасчет маршрута ……………………………………………………………. 70

5.1.7.1

Авто ………………………………………………………………………………… 70

5.1.7.2

Спросить …………………………………………………………………………. 71

5.1.7.3

Выкл . ………………………………………………………………………………. 71

5.2

Настройки карты …………………………………………………………………………… 71

5.2.1

Цвета в дневное время / Цвета в ночное время ………………………. 72

5.2.2

Другие названия улиц …………………………………………………………….. 72

5.2.3

Показать названия улиц …………………………………………………………. 72

5.2.4

Текстур . полигоны ………………………………………………………………….. 72

5.3

Настройки звука …………………………………………………………………………… 73

5.3.1

Переключатель громкости звука ……………………………………………… 73

5.3.2

Переключатель , громкость голосовых инструкций ……………………. 73

5.3.3

Переключатель , громкость клавиш …………………………………………. 73

5.3.4

Динамический звук …………………………………………………………………. 74

5.3.5

Оповещающие сигналы ………………………………………………………….. 74

5.4

Парам . настр . маршрута ……………………………………………………………….. 74

5.4.1

Метод ……………………………………………………………………………………. 75

5.4.2

Маршрут ……………………………………………………………………………….. 75

5.4.2.1

Кратко …………………………………………………………………………….. 75

5.4.2.2

Быстро ……………………………………………………………………………. 75

5.4.2.3

Экономный ……………………………………………………………………… 75

5.4.3

Машина …………………………………………………………………………………. 76

5.4.4

Типы дорог , которые должны быть включены или исключены …… 76

5.4.4.1

Дороги без покрытия ………………………………………………………… 76

5.4.4.2

Шоссе ……………………………………………………………………………… 77

5.4.4.3

Переправы ………………………………………………………………………. 77

5.4.4.4

Развороты ………………………………………………………………………. 77

5.4.4.5

Требуется разрешение …………………………………………………….. 77

5.4.4.6

Платные дороги ………………………………………………………………. 77

5.5

Язык и единицы ……………………………………………………………………………. 78

5.5.1

Язык программы …………………………………………………………………….. 78

5.5.2

Язык звук . инстр . ……………………………………………………………………. 78

5.5.3

Единицы ………………………………………………………………………………… 78

5.5.4

Формат даты и времени …………………………………………………………. 78

5.6

Дополн . настройки ………………………………………………………………………… 79

5.6.1

Опции экрана …………………………………………………………………………. 79

5.6.1.1

Плоская карта ( и ориентация Север – верх )………………………. 79

5.6.1.2

Объемная карта ( и ориентация Путь – верх )……………………… 79

5.6.1.3

Увелич . после поиска ………………………………………………………. 80

5.6.1.4

Формат координат ……………………………………………………………. 80

5.6.1.5

Экран Объем . карта …………………………………………………………. 80

5.6.2

Настройки подсветки ……………………………………………………………… 80

5.6.2.1

Управление питанием ……………………………………………………… 81

5.6.3

Интеллект . масштаб . ……………………………………………………………… 81

5.6.3.1

Настройки функции Интеллект . масштаб . …………………………. 81

5.6.3.2

Включить режим Обзор ……………………………………………………. 82

5.6.3.3

Восстановление режимов Автоследование и Интеллект . масштаб .. 82

5.6.4

Опции маршрута ……………………………………………………………………. 83

5.6.4.1

Штраф за разворот ………………………………………………………….. 83

5.6.4.2

Планирование пересеч . границ ………………………………………… 84

5.6.4.3

Автомобильные пулы ( только для карт США ) ……………………. 84

5.6.4.4

Привязка позиции к дороге ( Привязка к дороге )…………………. 84

5.6.5

Управление данными пользователей ……………………………………… 84

5.6.5.1

Резервное копирование …………………………………………………… 84

5.6.5.2

Восст . данных ………………………………………………………………….. 85

5.6.5.3

Убрать метки …………………………………………………………………… 85

5.6.5.4

Очистка данных ……………………………………………………………….. 85

5.6.5.5

Сбросить дополн . настройки …………………………………………….. 85

6 Поиск …………………………………………………………………………………………………. 86

6.1

Конеч .

пункт ( основное меню ) ………………………………………………………… 86

6.2

Выбор нажатием карты …………………………………………………………………. 86

6.3

Использование меню Поиск ………………………………………………………….. 87

6.3.1

Поиск адреса , улицы , перекрестка или города …………………………. 87

6.3.1.1

Выбор города и страны для поиска …………………………………… 88

6.3.1.2

Выбор улицы или центра населенного пункта ……………………. 91

6.3.1.3

Выбор номера дома или центральной части улицы …………… 92

6.3.1.4

Выбор перекрестка вместо номера дома …………………………… 93

6.3.1.5

Пример полного поиска адреса ………………………………………… 93

6.3.2

Поиск в списке История ………………………………………………………….. 94

6.3.3

Поиск координат …………………………………………………………………….. 94

6.3.4

Поиск важных точек ……………………………………………………………….. 95

6.3.5

Поиск из Избранное ( Дом / Работа )…………………………………………… 97

7 Руководство по устранению неисправностей ……………………………………….. 99

8 Глоссарий ………………………………………………………………………………………… 101

Предупреждения и информация о безопасности

Clarion – это навигационная система , которая помогает найти дорогу к выбранному конечному пункту . Она определяет ваше точное местоположение с помощью подключенного GPSустройства . Полученные с GPSприемника данные о местоположении никуда не передаются , поэтому никто не сможет определить ваше местонахождение при помощи данной программы .

Если вы водитель машины , рекомендуется начать работу с Clarion перед началом поездки . Водитель должен следить за дорогой . Спланируйте ваш маршрут перед отправлением и остановитесь в том случае , если вам требуется изменить параметры маршрута . Clarion оснащен встроенным безопасным режимом ( опция ), устраняющим необходимость использования экранных функций во время движения машины . Настоятельно рекомендуется включить безопасный режим в случае , если в машине нет пассажира , работающего с Clarion.

Смотрите на дисплей только если это полностью безопасно .

Перед выполнением любых инструкций Clarion необходимо следовать указаниям дорожных знаков и следить за расположением проезжей части . Если необходимо отклониться от рекомендованного направления , Clarion предложит измененный маршрут в соответствии с новым положением .

Никогда не устанавливайте PNA там , где он может помешать обзору водителя , в зоне срабатывания воздушных подушек безопасности или в тех местах , где он может причинить травму в случае аварии .

Общая информация

Clarion – это навигационная система , оптимизированная для использования в автомобиле . Она обеспечивает подробную навигацию для маршрутов с одной точкой и несколькими точками с помощью настраиваемых параметров маршрута . Clarion может спланировать маршрут по всему установленному набору карт . В отличие от некоторых других устройств для Clarion не требуется смена карт или переключение в режим общей карты с низкой детализацией для навигации между сегментами карты или странами . У вас есть полная свобода путешествия , куда вы пожелаете . Просто выберите конечный пункт и отправляйтесь в путь .

Для использования Clarion не требуется перо . Все экранные кнопки и средства управления сконструированы таким образом , что ими можно управлять кончиками пальцев .

Можно получить доступ ко всем функциям программы , используя аппаратные и экранные кнопки . С помощью этих кнопок можно переключаться между все окнами программы . Доступ к большинству окон ( особенно меню функций и настройкам ) возможен из различных других окон , что снижает количество действий необходимых для выполнения какой либо функции .

При использовании Clarion не применяются функции двойного нажатия и нажатия и удерживания , поскольку использование таких функций в движущемся автомобиле может быть затруднено . Большинство элементов управления на экране активируются одним нажатием . Единственными исключениями являются перетаскивание для перемещения карты или ее масштабирование в режиме карты ( Страница

36).

В большинстве окон в левом верхнем углу есть кнопка Назад . С помощью этой стрелки можно вернуться к предыдущему окну или сразу к одному из окон карты .

В окнах настроек в верхнем правом углу также есть кнопка Справка

Нажмите для отображения подробного описания окна текущих настроек .

Работа с

Clarion (

Элементы управления

Благодаря своей конструкции Clarion прост в эксплуатации . Все элементы управления активируются кончиками пальцев . Везде , где есть возможность , предоставляются кнопки и списки для максимального облегчения доступа к функциям или изменения настроек .

3.1

Аппаратные кнопки устройства

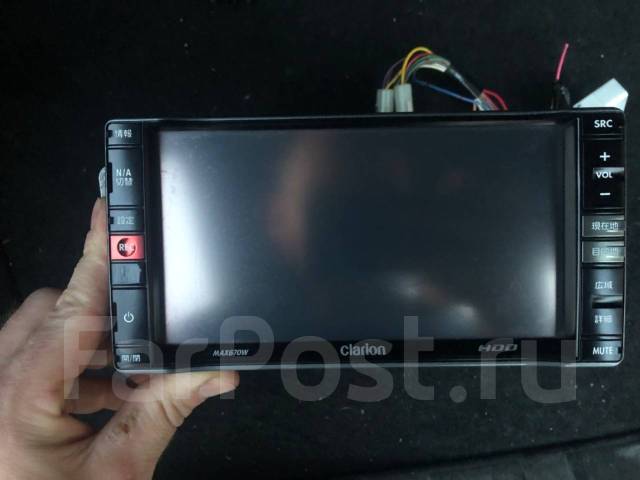

На Map 670/770 имеются несколько аппаратных кнопок .

К большей части функций Clarion можно получить доступ посредством сенсорного экрана . Аппаратные кнопки устройства .

3.1.1 Включение и выключение питания

Данной кнопкой можно в любое время включить или отключить питание Map

670/770.

Если питание было отключено во время работы Clarion, после включения устройства Clarion продолжит навигацию , как только встроенный GPS снова определит местоположение .

При выключенном устройстве GPS не будет работать , местоположение не будет определяться , журнал трассы не будет сохранен и навигация будет остановлена .

3.1.2 Переключение между окнами Карта и Объем . карта

Во время навигации вам , возможно , потребуется временно переключиться между окнами Объем . карта и Карта . Например , вам может потребоваться использовать окно Карта для лучшего отображения карты или сохранения POI.

Окно Объем . карта может быть очень полезным , если вы хотите быстро проверить название улицы , на которой вы находитесь . С помощью данной кнопки можно переключиться между двумя окнами . Иначе вы можете вернуться к основному меню и выбрать там другое окно .

3.2

Экранные кнопки и средства управления

Первичный канал ввода Clarion – это сенсорный экран . Далее будет показано , что большинство частей экрана могут использоваться не только для отображения информации , но также для активирования различных функций нажатием . Ниже приведен список наиболее часто используемых элементов управления в программе .

3.2.1 Кнопки прямого выбора

Некоторые из настроек можно выбрать из короткого списка возможных значений . Если значения можно описать графическим способом , все значения доступны на экране .

Нажмите один из значков для установки или изменения значения .

3.2.2 Кнопки выбора списка

При необходимости вызова значений в списке только текущее значение

( иногда наряду с кратким описанием ) отображается в горизонтальной полосе со стрелками с обоих концов .

Стрелки – это кнопки . Нажмите , чтобы переместиться влево по списку или нажмите для перемещения вправо . Подтверждение выбора необязательно . Выбранное значение вступает в силу при закрытии окна .

3.2.3 Регуляторы

Когда элемент имеет несколько разных неименованных ( числовых ) значений , на Clarion отображаются регуляторы , похожие на аналоговые потенциометры для установки желаемого значения .

Если пределы значения не отображаются по концам регулятора , крайнее левое положение означает минимальное значение , крайнее правое – максимальное значение .

У большей части регуляторов можно проверить текущее значение слева .

Этим элементом управления можно управлять двумя способами . Перетащите ручку для перемещения регулятора в новое положение или нажмите регулятор

в необходимом месте ( значок немедленно переместится в это положение ). Как и с кнопками выбора списка , нет необходимости подтверждать выбор .

Выбранное значение вступает в силу при закрытии окна .

3.2.4 Переключатели

Переключатель используется , когда у функции может быть только два значения ( в основном « включено » и « выключено »). В отличие от кнопок выбора списка , горизонтальная линия содержит имя функции , а не фактическое состояние . С левой стороны имеется индикатор для отображения состояния функции .

Когда индикатор выключен , это значит , что функция не выбрана . Когда индикатор светится , это значит , что функция включена . Вся полоса действует в качестве кнопки . Нажмите в любом месте для переключения между состоянием включения и выключения .

3.2.5 Специальные переключатели

Некоторые переключатели функционируют иначе . Вместо затемнения при отсутствии выбора , цвет становится красным , а индикатор – перечеркнутымдля того , чтобы обратить внимание на запрет использования . Более того , переключатели , используемые для типов дорог ( которые необходимо включить или избежать при планировании маршрута ) в окне Параметры маршрута

( Страница

76) невозможно изменить для некоторых типов автомобилей . При выборе такого автомобиля не только индикатор , но и вся линия также становится неактивной и затемненной .

Эти переключатели выглядят по другому на квадратном дисплее . Индикатор размещен не слева от наклейки , а под ней , и его форма также отличается .

Используйте эти кнопки аналогично другим переключателям . Нажмите их в любом месте для переключения между включенным и выключенным состоянием .

3.2.6 Переключатели в меню Быстр .

Переключатели меню Быстр . ( Страница

47) функционируют как обычные переключатели , но выглядят иначе для того , чтобы их вид соответствовал другим кнопкам меню .

Нажмите кнопку для переключения между включенным и выключенным состоянием .

3.2.7 Виртуальные клавиатуры

При эксплуатации Clarion буквы и цифры необходимо вводить только в случае крайней необходимости . В этом случае на экране появляется полноэкранная клавиатура , клавиши которой можно нажимать пальцами . Можно выбрать отдельную алфавитную или цифровую клавиатуру или одну из стандартных

QWERTYклавиатур , на которой содержатся и цифры , и символы . Clarion запомнит последний выбранный тип клавиатуры и предложит ее в следующий раз при необходимости ввода данных .

На алфавитной клавиатуре Clarion нет специальных символов , потому что необязательно вводить знаки ударения при поиске конечного пункта . Введите только основные буквы ( букву , похожую на букву со знаком акцента ) и Clarion выполнит поиск всех возможных комбинаций в базе данных ( например , для поиска французской улицы «Cité Bergère», необходимо ввести только «Cite

Bergere», а остальные действия выполнит программа ).

При вводе POI или имен журнала Clarion автоматически преобразует все прописные буквы в заглавные .

3.2.7.1 Алфавитные клавиатуры

На этих клавиатурах содержатся только буквы ( латинские , иврит , греческие или кириллица ). Если вам необходимо ввести цифры , нажмите кнопку Клавиши

( ), чтобы переключиться к цифровой клавиатуре .

В случае ошибки используйте клавишу возврата ( стрелка влево , между клавишей Пробел и Клавиши ) для удаления последней введенной буквы , нажмите Пробел для ввода слов и нажмите Готово для завершения ввода текста .

Этот тип клавиатуры оснащен большими , удобными для пальцев кнопками .

Примечание . При выборе языка программы , использующего латинские буквы , появляется только алфавитная клавиатура . При выборе греческого языка появляется дополнительная клавиатура с греческими буквами . Аналогично доступны буквенные символы иврита и кириллицы при выборе иврита или русского языка в меню Настройка / Языки ( Страница

78).

Если вы привыкли к компьютерной клавиатуре , вы можете воспользоваться одной из клавиатур стандартного типа (QWERTY).

3.2.7.2 Стандартные QWERTYклавиатуры

Клавиатуры типа QWERTY содержат как буквы , так и цифры . Их раскладка аналогична стандартным клавиатурам QWERTY, QWERTZ ( Германия ) и

AZERTY ( Франция ). Чтобы переключиться к необходимому типу QWERTYклавиатуры , нажмите несколько раз кнопку Клавиши , пока не появится соответствующая клавиатура .

Здесь также доступны специальные клавиши , описанные в предыдущем разделе .

3.2.7.3 Цифровая клавиатура

На больших клавишах цифровой клавиатуры содержатся только цифры . Здесь также доступны специальные клавиши , имеющиеся на других клавиатурах ( за исключением клавиши Пробел ).

Хотя на QWERTYклавиатурах также имеются цифровые клавиши , при вводе номера дома программа предлагает более удобную цифровую клавиатуру .

Получение информации о программе с помощью экранов

Наилучший способ получения информации о Clarion – тщательно изучить каждое окно и узнать , как переключаться с одного окна на другой . Прочтите данную главу для ознакомления с программой .

4.1

Основное меню

(

меню навигации

)

При включении Clarion отображается основное меню . Это верхний уровень иерархии меню , но при использовании программы к нему придется обращаться крайне редко . Также для сокращения числа выполняемых действий при включении функций или изменении настроек пользователь может переключаться с одного окна на другое .

Из него можно получить доступ к большинству разделов программы с помощью описанных далее кнопок .

№ Функция

1 Конеч .

пункт : кнопка отображения меню Поиск

2 Кнопка отображения окна Карта

3 Кнопка отображения окна Объем . карта

4 Текущее положение

5 Текущие дата и время

6 Индикатор Заряд батареи

Кнопка отображения параметра GPS статус и отображения списка сообщений TMC

№ Функция

8 Кнопка отображения окна Настройки

9 Кнопка отображения окна Сведения

10 Кнопка выхода Clarion ( навигация прекратится )

4.2

Окно Сведения

Для отображения этого окна в основном меню нажмите Сведения . Окно

Сведения не используется при стандартной навигации . Оно предназначено для предоставления информации об имеющихся лицензий карты , создателях

Clarion и правовых аспектах использования программы .

4.3

Карта

Самыми важными и наиболее часто используемыми окнами Clarion являются два окна с картой ( окна Карта и Объем .

карта ). Они похожи внешне и по возможным средствам управления , но оптимизированы для различного использования . Они отображают одинаковые карты . Элементы карты описаны в этом разделе . Для получения информации о средствах управления и специальных функциях двух экранов карты см . Страница

31.

Данная версия Clarion в основном предназначена для ориентирования на местности . Поэтому карты Clarion похожи на бумажные дорожные карты ( при использовании дневных цветов и плоских карт ). Тем не менее , Clarion предоставляет намного больше возможностей , чем обычные карты . Внешний вид и содержание могут быть изменены .

4.3.1 Плоская и объемная карты

Кроме классического вида карты сверху ( плоский режим ) у пользователя есть возможность наклонить карту для обеспечения перспективного обзора

( объемный режим ), который обеспечивает вид , похожий на вид сквозь лобовое стекло с возможностью дальнего обзора .

Пользовать может легко переключать плоский и объемный режимы . Доступны две опции . Пользователь может выбрать кнопки Наклон вверх и вниз

( Страница 34 ) для плавного перехода от плоского вида к объемному использовать переключатель в меню Быстр . ( Страница

48) для

, а также

быстрого переключения режимов .

Примечание . Возможно , плоский режим будет более полезен в режиме карты

Север – верх при поиске определенной части карты или объекта в качестве пункта назначения . С другой стороны объемный режим для объемной карты

Путь – верх с функцией Интеллект . масштаб . делает навигацию очень удобной . Описание этих режимов приводится далее в настоящем руководстве .

Примечание . Объемный режим используется только для навигации . При уменьшении масштаба угол обзора увеличится автоматически . В итоге будет достигнут режим плоской карты . При увеличении масштаба постепенно вернется режим объемной карты .

Примечание . С помощью настроек Дополнительно пользователь может настроить включение режима Объем . карта в объемном виде Путь – верх

( Страница

79). Пользователь может наклонять и поворачивать карты в любом режиме , но при следующем переключении к этому экрану , он отобразится в предварительно настроенном виде . Аналогично можно настроить включение режима Карта в плоском виде Север – верх .

4.3.2 Уровни масштабирования

Clarion использует высококачественные векторные карты , которые позволяют рассматривать карту с различным увеличением , всегда с оптимизированным качеством ( плотность деталей карты можно задать отдельно для экранов Карта и Объем . карта в меню Настройки карты ). Названия улиц и другие текстовые объекты имеют один размер шрифта , никогда не отображаются перевернутыми , всегда отображается количество улиц и объектов ,

необходимое для ориентировке по карте . Увеличивайте и уменьшайте масштаб , чтобы увидеть , как изменяется карта в плоском и объемном режимах .

Изменять масштаб карт очень легко . Пользователь может перетаскивать и вытягивать шкалу ( Страница 36

) в нижней части экрана Карта или использовать значки масштабирования ( Страница

33 ) на экранах Карта и

Объем . карта .

Примечание . При необходимости уменьшения масштаба на некоторое время для определения местоположения на карте используйте режим Обзор вместо увеличения и уменьшения масштаба . Режим Обзор – это режим плоского обзора Север – вверх , который запускается нажатием на кнопку компаса , находящуюся справа ( Страница

36).

Примечание . Clarion оснащен специальной функцией навигации Интеллект . масштаб ., которая автоматически поворачивает , масштабирует и наклоняет объемную карту для предоставления оптимального вида в определенный момент . При повороте она увеличит масштаб и угол обзора , чтобы пользователь смог легко определить необходимые действия на следующем перекрестке . Если следующий поворот находится на значительном расстоянии , она уменьшит масштаб и сделает угол обзора плоским , чтобы пользователь мог видеть дорогу перед собой .

4.3.3 Сочетания цветов для дневной и ночной цветовых схем

Различные сочетания цветов позволяют регулировать Clarion в соответствии с освещенностью . Используйте соответственно дневную или ночную цветовые схемы . Цвета для светлого времени суток схожи с обычными дорожными картами , а для темного времени суток используются более темные оттенки для крупных объектов , чтобы обеспечить низкую среднюю яркость экрана , цвета тщательно подобраны , чтобы пользователь мог увидеть всю необходимую информацию на экране .

Пользователь может переключать режимы дневной и ночной цветовых схем вручную в меню Быстр . ( Страница

49) или Clarion может это делать автоматически ( Страница

68).

Примечание . Автоматический дневной или ночной режимы основываются на текущей дате и GPSположению , по которому Clarion вычисляет точное время заката и восхода солнца в определенный день в определенном положении . С помощью этой информации Clarion может автоматически переключать сочетания цветов за несколько минут до рассвета , когда небо уже посветлело , а также за несколько минут после заката , когда небо потемнело .

Совет . Clarion имеет несколько дневных и ночных цветовых схем . Выбрать необходимую схему можно в меню Настройки ( Страница

72).

Совет . Для улучшения видимости ночной цветовой схемы пользователь может настроить Clarion на уменьшение яркости подсветки дисплея при использовании такой схемы . Пользователь может устанавливать необходимую яркость подсветки в ночном и дневном режимах . Страница

80.

Примечание . Упомянутые цвета и снимки экрана , приведенные в данном руководстве , относятся к стандартным дневным и ночным цветовым схемам . Они могут не в полной мере отражать изображение , которое пользователь видит на своем экране .

Совет . При использовании Clarion после восхода или перед закатом посмотрите на солнце в небе на фоне карты в объемном режиме . Оно отображается в его настоящем положении , чтобы у пользователя был еще один приятный для глаза ориентир .

4.3.4 Улицы и дороги

Сходство Clarion с бумажными дорожными картами является удобным , когда необходимо ориентироваться по улицам , наиболее важному элементу карты при навигации . Clarion использует схожие сочетания цветов , знакомые пользователю , ширина улиц зависит от их важности , поэтому будет легко отличить шоссе от маленькой улицы .

Улицы и дороги обозначены именами или номерами для их определения . Эта информация может быть отображена на карте . Clarion использует два

различных способа отображения обозначений улиц . Удобный способ тот же , что и на обычной карте – название улицы отображается посередине .

Альтернативный способ – виртуальный указатель , прикрепленный к улице .

Пользователю не нужно выбирать один из двух режимов . Clarion выберет наилучший вариант для текущего масштаба и наклона . Увеличьте масштаб , чтобы на экране отображалось небольшое число улиц , и наклоняйте вверх и вниз , чтобы увидеть , как Clarion будет оперативно переключать режимы .

Примечание . Автоматическое переключение включено даже при использовании функции Интеллект . масштаб .. Сначала это может показаться излишним , но затем пользователь обнаружит , как отображаемая информация подстраивается к режиму просмотра карты .

Это важно , так как водителю необходимо иметь возможность прочесть карту с первого взгляда .

Совет . При необходимости отображение названий улиц во время навигации можно отключить в меню Опции карты ( Страница

72).

Совет . У главных дорог помимо основных есть альтернативные названия

( номера ). Пользователь может выбрать , нужно ли отображать эти альтернативные номера или нет . Этот параметр можно настроить в меню Опции карты ( Страница

72).

4.3.5 Прочие объекты

Для облегчения ориентации на карте присутствуют объекты , предназначенные только для более удобного нахождения местоположения на карте . Это открытые водоемы , большие строения , леса и т .

д .

Совет . Эти объекты обычно отображаются с помощью текстурных полигонов , привычных глазу . Пользователь может отключить текстурное отображение ( Страница

72), чтобы высвободить ресурсы PNA путем замены текстуры обычными цветными поверхностями .

4.3.6 Текущее положение и Привязка к дороге .

Когда доступно GPSположение , синия стрелка ( желтого цвета при использовании ночных тонов ) показывает местоположение на карте .

Направление стрелки обозначает направление движения . Для реалистичности размер стрелки изменяется и вращается по вертикали в зависимости от масштаба и наклона .

Clarion оснащен встроенной функцией Привязка к дороге , которая размещает стрелку посередине дороги для дорог с односторонним движением и на той стороне , по которой едет пользователь ( например , справа для Германии и слева для Великобритании ) для дорог с двусторонним движением .

Местоположение , полученное с GPSприемника , отображается на карте синей точкой . Это поможет определить положение пользователя при малой точности

GPS, когда система Привязка к дороге отобразит нахождение пользователя на неверной улице . Местоположение также сохраняется в журналах ( Страница

52).

Примечание . Функция Привязка к дороге может быть выключена в меню

Дополн . настройки ( Страница

84) для использования пешеходом . В выключенном состоянии функции стрелка отображается там , где во включенном состоянии функции Привязка к дороге будет находиться голубая точка .

При потере положения GPS стрелка становится серой , но в течение короткого периода времени поездка продолжается по рекомендованному маршруту со скоростью , которая была определена перед потерей положения GPS. При достижении следующего события маршрута или через 40 секунд стрелка останавливается и остается серой вплоть до получения сигнала GPS. Данный способ позволяет пересекать короткие туннели без потери положения .

4.3.7 Выбранная точка карты , также известная как Курсор

Если нажать в каком либо месте на карту или выбрать специальный элемент в меню Поиск , этот элемент станет выбранной точкой на карте , обозначенной маленькой красной точкой с постоянно расходящимися красными кругами , чтобы ее было видно при любом уровне масштабирования , даже когда она находится на фоне объемной карты . Эту точку можно использовать в качестве начальной точки , пункта или конечного пункта маршрута , рядом с ней можно найти POI, отметить ее кнопкой или сохранить в качестве POI. Курсор , когда он виден , также является точкой отсчета для масштабирования карты .

Примечание . Когда доступно GPSположение и включена функция

Автоследование ( Страница

35),

курсор показывает текущее GPSположение и отображается синия стрелкой . При выборе нового пункта при нажатии на карту или с использованием меню Поиск ( Страница

87), новый Курсор отображается на экране красной точкой с отходящими от нее кругами .

4.3.8 Отмеченные на карте пункты ( Метка )

Курсор может быть отмечен значком Метка . Метки отображается прикрепленной к карте . Метка видима на всех уровнях масштабирования и остается в одном положении , пока пользователь не снимет или не удалит все значки Метки в меню Дополн . настройки ( Страница

85).

Цвет для пункта Метка автоматически выбирается Clarion. Различные цвета затем позволяют определить пункт Метка в списке История ( Страница

94).

Адрес и GPSкоординаты отображаются вместе с метками .

Совет . Можно быстро сохранить текущее GPSположение в качестве пункта Метка . Нажмите кнопку Запись ( аппаратная кнопка со значком аудиокассеты ) для немедленного сохранения пункта Метка .

Совет . Быстро узнать координаты местоположения на карте можно следующим образом – сохранить их в качестве пункта Метка , а затем искать координаты в списке История ( Страница 94 ). Таким образом можно сохранить координаты с помощью меню Метка . Если впоследствии координаты не понадобятся , просто выберите пункт и откройте Поиск координат ( Страница

94).

4.3.9 Видимые POI (Points of Interest – важные точки )

Clarion поставляется с тысячами встроенных POI, пользователь может также создать свою базу данных POI. Отображение всех точек делает карту переполненной . Чтобы избежать этого Clarion позволяет выбрать отображаемые POI ( Страница

49)

используя их категории и подкатегории .

POI представлены на карте значками . Для встроенных POI это значки подкатегории текущей POI. Для создаваемых пользователем пунктов это значки , выбранные при создании POI ( их можно заменить позднее ).

Эти значки достаточно большие , чтобы можно было узнать символ , и полупрозрачные , чтобы не закрывать улицы и перекрестки .

При уменьшении карты значки не отображаются . При увеличении масштаба карты на местоположении видимых POI появляются маленькие точки . При дальнейшем увеличении отображаются значки .

Если два пункта находятся слишком близко и значки накладываются , отображается значок нескольких POI вместо нескольких отдельных значков .

Чтобы они отображались отдельно , необходимо увеличить карту . ( Если у двух

POI одинаковый значок , он будет отображаться вместо значка с несколькими

POI.)

Примечание . При навигации отображение значков POI и названий улиц может быть отключено ( Страница 72

). Если во время путешествия эта информация понадобится , просто перетащите карту для отключения функции Автоследование ( Страница

35 ). Отображение названий улиц и значков POI немедленно возобновится . Теперь нажмите След . для включения функции Автоследование .

Совет . Нажмите на карту или рядом с POI для отображения всплывающего списка названий ближайших POI, если эта функция включена ( Страница

52).

Для отображения подробностей по конкретному POI нажмите на голубой значок «i», расположенный справа . Если рядом находятся слишком много POI, этот список может быть неполным . В меню Курсор ( Страница

39)

имеется кнопка POI, которая позволяет переключиться на окно с информацией о всех ближайших POI. В этом окне можно поочередно открыть их для получения дополнительной информации , а также выбрать любой из них в качестве пункта маршрута .

4.3.10 Дорожные камеры слежения

Дорожные камеры слежения , например , камеры контроля скорости и светофорные камеры – это особые типы POI Clarion. Подробное описание см . в : Страница

4.3.11 Элементы активного маршрута

Clarion использует систему маршрутизации с несколькими конечными пунктами , в которой имеется начальная точка ( текущее местоположение , если доступно GPSположение ), конечный пункт , направление активного участка маршрута , а также дополнительные точки и неактивные участки маршрута . Все они отображены на карте .

4.3.11.1 Начальная точка , пункты и конечный пункт

Эти точки представлены в виде флажков .

4.3.11.2 Анимированная инструкция по повороту

Анимированные стрелки представляют все события маршрута , отличающиеся от вышеперечисленных точек . Эти стрелки показывают направление , в котором необходимо двигаться дальше .

4.3.11.3 Активный участок маршрута

Активный участок маршрута – тот промежуток маршрута , в котором в данный момент находится пользователь . В случае если не добавлен ни один Пункт , весь маршрут становится активным участком . Если имеется хотя бы один

Пункт , активный участок является частью маршрута от начальной точки до следующего пункта .

Активный участок отображается в зеленая , красного . Это самая заметная часть карты даже в фоновом режиме объемной карты .

Направление маршрута отображается на стороне следования для улиц с двусторонним движением и посередине для улиц с односторонним движением .

Если карта увеличена и дорога достаточно широка , маленькие стрелки показывают направление маршрута . Это может быть полезным для просмотра маршрута перед началом путешествия или при въезде на сложный перекресток дорог .

4.3.11.4 Неактивные участки маршрута

Участки маршрута , которые предстоит проехать , являются неактивными . Они отображаются на карте цветом активного участка , но более темным оттенком .

Неактивный участок маршрута становится активным , когда достигнут его начальный Пункт .

4.3.11.5 Дороги маршрута , исключенные по предпочтениям пользователя

Хотя пользователь может включить или исключить некоторые типы дорог в настройках Параметры маршрута ( Страница

76), иногда их невозможно избежать на участке , находящемся рядом с начальной точкой или конечным пунктом .

В этом случае Clarion отобразит эти сегменты маршрута другим цветом .

4.4

Окно

GPS-

данные

Чтобы открыть данное окно нажмите кнопку GPS в списке сообщений TMC.

На экране GPSданные отображается информация , полученная с GPSустройства , а также он служит пунктом перехода к следующим экранам :

•

Синхрон . времени .

4.4.1 Отображаемые данные GPS

Виртуальное небо слева представляет видимый в данный момент участок неба над пользователем , который занимает положение в центре . Спутники отображены в их текущем положении . GPS получает данные и с зеленых , и серых спутников . Принимаются только сигналы с серых спутников , а зеленые используются для расчета текущего местоположения пользователя . Справа располагаются полоски , отображающие мощность сигнала спутника . Серые полоски относятся к серым спутникам , а черные – к зеленым . Для идентификации спутников используйте их номера , которые также отображаются в виртуальном небе . Чем больше спутников ( зеленых ) отслеживает GPSустройство , тем лучше будет рассчитано положение пользователя .

Дополнительная информация на экране : текущее положение ( широта и долгота ), высота , скорость , дата , время и вычисленная погрешность .

Примечание . На погрешность влияют несколько факторов , которые не принимаются в расчет устройством GPS. Используйте информацию о погрешности только для справки .

Два значка слева отображают состояние GPSсоединения и качество приема .

4.4.2 Индикатор GPSсоединения

Посередине экрана ближе к левому краю находится лампочка , похожая на лампочки переключателя . У этой лампочки больше цветов и она отображает больше состояний :

• быстро мигающая зеленая лампочка означает , что соединение с GPSприемником было установлено и осуществляется получение данных ,

• лампочка может не иметь других цветов на встроенном GPSустройстве . Если лампочка загорается другими цветами , это означает неверную работу устройства .

4.4.3 Индикатор качества GPSданных

В верхнем левом углу располагается значок спутниковой тарелки , отображающий качество определения положения GPS. Различные цвета означают различное качество сигнала :

• черный цвет с красным крестом означает отсутствие соединения с GPSустройством . Этого не может произойти , если устройство оснащено встроенным GPS.

• красный цвет означает наличие GPSсоединения , но отсутствие доступного GPSположения ,

• желтый цвет означает прием сигнала двухмерных координат . При определении GPSположения Clarion готов к навигации , но GPS использует достаточное количество приемников только для расчета горизонтального положения . Данные о высоте не предоставляются и ошибка в определении положения может быть значительной .

• зеленый цвет означает прием сигнала трехмерных координат . Для GPSприемника достаточно спутников для расчета высоты . Определение положения , в основном , верное ( оно может быть вычислено неверно из за различных факторов окружающей среды ). Clarion готов к навигации .

4.4.4 Синхронизация времени .

В правом верхнем углу экрана находится кнопка , позволяющая переключиться на новое окно , в котором можно осуществить синхронизацию часов PNA с наиболее точным временем подключенного GPS.

Включите переключатель Автокоррекция , чтобы Clarion смог несколько раз проверить и исправить время PNA согласно времени GPS.

Под этой кнопкой отображаются текущие значения часов GPS и PNA.

Пользователь может с их помощью проверить , есть ли необходимость в исправлении вручную .

. Нажмите кнопку для осуществления синхронизации времени

Под временем PNA располагаются средства для установки часов и минут для исправления времени вручную при наличии верного времени GPS или без него . Они также позволяют исправить время после синхронизации , если PNA не поддерживает часовые пояса или летнее время .

4.5

Окна с картой

За объяснением содержимого карты следует описание других частей окон с картой . Имеются два окна с картами : окно Карта и окно Объем . карта . Способы отражения карты в этих окнах аналогичны , но средства управления и вид карты оптимизированы для различных целей .

Окно Карта , в основном , используется без GPS для просмотра карты , создания элементов POI или для планирования маршрута на основе пунктов на карте .

Окно Карта предназначено для предоставления пользователю максимальной площади картирования . Это окно обычно используется в режиме плоской карты

Север – верх .

Пользователь может настроить Clarion таким образом , чтобы он открывал окно

Карта в режиме плоской карты Север – верх ( Страница

79).

Окно Объем . карта предназначено для вождения . Кроме отображения карты оно содержит дополнительную информацию о путешествии ( скорость , текущая улица , ограничение скорости для данной улицы ), а также данные маршрута для навигации ( например , следующая улица по маршруту , расстояние , которое предстоит преодолеть , тип следующего события маршрута ). Это окно обычно используется в режиме объемной карты Путь – верх .

Пользователь может настроить Clarion таким образом , чтобы он открывал окно

Объем . карта в режиме объемной карты Путь – верх ( Страница

79).

Имеется несколько элементов управления , одинаково функционирующих в этих двух окнах . Они описаны далее .

Содержание окна Карта .

Содержание окна Объем . карта .

№ Отображение

1 ( Только Объем . карта ) Обзор поворота *

2 недоступно

3 недоступно

4 недоступно

5 недоступно

Означает , что функция Привязка к GPSположению и направлению движения неактивна

7 Выбранный пункт карты ( Курсор )

Повтор

Повторное

Элемент

голосовых

Увеличение

Автоследование и

управления

подсказок масштаба включение

(

Интел . дополнительно функций

)

Уменьшение масштаба ( дополнительно )

Наклон вниз ( дополнительно )

Наклон вверх ( дополнительно ) масштаб

8 (

Только Карта недоступно

Ориентация

) масштаб карты и карты

Обзор

11 Качество GPSположения

12 Заряд батареи

13 Звук включен или без звука

Запись или воспроизведение в меню

Журнал

15 недоступно

16 ( Только Объем . карта ) Текущая улица

Отображение меню Справка и Курсор

Увеличение или уменьшение масштаба путем перетаскивания

Меню ( Поиск , Быстр ., Маршрут , основное меню )

Переключение между Север – верх , Путь – верх и Обзор

Отображение

Отображение списка пункта пункта окна сообщений

Настройки

Журналы

TMC звука

Отображение меню Курсор

Отображение окна Сведения маршрута

( только Объем . карта ) Данные о путешествии и маршруте **

( только Объем . карта ) Расстояние до следующего поворота ***

Отображение

Повтор окна голосовых

19 ( только Объем . карта ) Следующая улица *** недоступно

20 ( только Объем . карта ) Приближение к недоступно

Сведения подсказок маршрута

№ Отображение

следующему повороту ****

21 Текущий предел скорости *****

Состояние Bluetooth или телефонного вызова

Элемент управления

недоступно

Отображение настроек Bluetooth

* Только в окне Карта при активном маршруте

** Содержание меняется при активном маршруте

*** Отображается только при активном маршруте

**** Отображается только при активном маршруте и близости следующего поворота

***** Отображается только если известен Предел скор . для данной дороги

4.5.1 Обзор поворота ( № 1)

В окне Объем . карта в этом поле отображается графическая иллюстрация следующего маневра . Например , при приближении к повороту стрелка покажет , какой это поворот : плавный , нормальный или крутой . При отображении круговой на изображении показывается номер выхода .

Это поле также является кнопкой . Нажмите ее для отображения меню повтор голосовых подсказок . Если имеется активный маршрут , в окне Карта отобразится кнопка Маршрут , из этого окна также можно перейти в меню

Маршрут .

4.5.2 Увеличение и уменьшение масштаба ( № 2, 3)

Эти полупрозрачные кнопки отображаются , если включена функция « Масштаб и наклон » в меню Быстр . ( Страница

48).

Изменяется масштаб карты . Уменьшение масштаба позволяет отобразить большую часть карты , а увеличение – меньшую часть , но более подробно .

Автоматическая функция Интеллект . масштаб . выполнит необходимое изменение масштаба при навигации ( уменьшит , если следующий поворот находится на достаточном расстоянии , чтобы пользователь мог видеть большой участок дороги , увеличит при приближении к повороту , чтобы пользователь смог лучше представить предстоящий маневр ). При изменении масштаба функция Интеллект . масштаб . не будет изменять масштаб

( автоматическое вращение и наклон останутся активными ).

Необходимо нажать кнопку След . ( Страница

35) для возврата управления масштабированием функции Интеллект . масштаб .. Пользователь также может настроить Clarion на выполнение этой процедуры автоматически через несколько секунд для окна Объем . карта ( Страница

82).

4.5.3 Наклон вверх и вниз ( № 4 и 5)

Эти полупрозрачные кнопки отображаются , если включена функция « Масштаб и наклон » в меню Быстр . ( Страница

48).

Эта функция изменяет вертикальный угол обзора карты в объемном режиме .

Пользователь может изменить угол обзора , начиная с вида сверху вниз ( легко интегрируется плоский вид ) до плоского вида , который предоставляет пользователю возможность дальнего обзора

Автоматическая функция Интеллект . масштаб выполнит необходимое изменение наклона при навигации ( плоский вид , если следующий поворот находится на достаточном расстоянии , чтобы пользователь мог видеть большой участок дороги , увеличит угол при приближении к повороту , чтобы пользователь смог лучше представить предстоящий маневр ). При изменении угла обзора функция Интеллект . масштаб . не будет изменять наклон

( автоматическое масштабирование и наклон останутся активными ).

Необходимо нажать кнопку След . ( Страница

35) для возврата управления наклоном функции Интеллект . масштаб .. Пользователь также может настроить

Clarion на выполнение этой процедуры автоматически через несколько секунд

( Страница

82).

4.5.4 Режим следования – привязка к GPSположению и направлению движения ( № 6)

Этот полупрозрачный значок отображается , если доступно GPSположение и перемещена карта . Он также отображается при масштабировании или наклоне карты при включенной функции Интеллект . масштаб ..

Этот полупрозрачный значок отображается , если доступно GPSположение и карта была перемещена или повернута . Он также отображается при масштабировании или наклоне карты при включенной функции Интеллект . масштаб ..

Обычно Clarion размещает карту таким образом , чтобы GPSположение было видно на карте ( если выбрана ориентация Север – верх ) или в центре в нижней части карты ( если выбрана ориентация Путь – верх ).

При перемещении карты вручную она зафиксируется в новом положении . Для возврата к GPSположению нажмите кнопку След ..

Когда функция Интеллект . масштаб включена , масштабирование и наклон карты останавливают автоматическое масштабирование или наклон соответственно . Нажмите эту кнопку для активации функции Интеллект . масштаб .

Совет . В меню Дополн . настройки пользователь может установить время задержки , по прошествии которого Clarion автоматически в окне Объем . карта нажмет кнопку След . ( Страница 82 ). Эту функцию можно включить после повторной активации функций Автоследование и Интеллект . масштаб .

4.5.5 Курсор ( № 7)

Как было описано ранее ( Страница

24),

если нажать на какое либо место карты или выбрать специальный элемент в меню Поиск , он станет выбранным пунктом на карте , отмеченным красной точкой с расходящимися от нее красными кругами , чтобы пользователь смог его заметить . Этот пункт можно использовать в качестве начальной точки , пункта или конечного пункта маршрута , рядом с ней можно найти POI, отметить ее кнопкой или сохранить в качестве POI.

Примечание . Если доступно GPSположение , отобразится кнопка След ., что означает , что отключена функция Автоследование . Нажатие кнопки След . приведет к активации привязки к GPSположению и перемещению курсора в текущее GPSположение . То же самое происходит при автоматическом восстановлении Clarion функции Автоследование если она установлена в меню Дополн . настройки окна Объем . карта ( Страница

82).

4.5.6 Масштаб карты ( №

Индикатор масштаба отображается только в окне Карта . В плоском режиме он представляет собой масштаб карты . В объемном режиме он представляет собой масштаб только ближайшей части карты .

Его можно использовать для масштабирования в плоском и объемном режимах . Потяните его вправо для увеличения масштаба или влево для уменьшения .

4.5.7 Меню ( № 9)

Эта кнопка открывает меню с механизмом Поиск , меню Быстр ., меню Маршрут и кнопкой выхода для переключения к основному меню . Это меню будет подробно описано далее : Страница

47.

4.5.8 Ориентация по карте и Обзор ( № 10)

Пользователь может просматривать экраны с картой в трех различных режимах . Этот переключатель позволяет менять их в следующем порядке .

Стандартная ориентация для навигации – Путь – верх . Это значит , что Clarion вращает карту во время навигации для соответствия направлению путешествия . В этом режиме стрелка ( компас ) указывает на север .

Нажмите этот значок для переключения в режим Север – верх . Карта зафиксирована в направлении к северу . Значок изменится для отображения нового режима вращения .

Нажмите на значок повторно для переключения в режим Обзор . Этот режим похож на режим Север – верх , существует одно отличие : уровень масштабирования в этом режиме имеет установленное по умолчанию значение

для предоставления пользователю наилучшего представления его местоположения на карте . Пользователь может изменить уровень масштабирования в любое время и это не приведет к отображению кнопки

След ., однако при дальнейшем переходе в режим Обзор будет восстановлен стандартный уровень масштабирования .

Стрелка , отображающая положение пользователя , будет зафиксирована на середине экрана . При перемещении карты в режиме Обзор отобразится кнопка

След ., при нажатии на которую карта опять переместится таким образом , что положение пользователя будет отображаться в середине экрана .

Пользователь не может перемещать карту в режиме Обзор . Это режим только

Север – верх .

Пользователь может настроить Clarion на переключение в режим Обзор во время навигации , если расстояние до следующего поворота достаточно велико . Пользователь может задать это расстояние и фиксированный уровень масштабирования режима Обзор в меню Дополн . настройки ( Страница

82).

Значок самолета обозначает режим Обзор .

Нажмите значок повторно для переключения в режим Путь – верх

( автоматический поворот ).

4.5.9 Качество GPSположения ( № 11)

Также как и значок в окне GPSданные ( Страница

29) экраны карты также информируют пользователя о GPSсигнале :

•

Значок черной спутниковой антенны с восклицательным знаком означает , что отсутствует соединение с GPSприемником . GPSнавигация невозможна . Устройства со встроенным GPSприемником подключены постоянно , поэтому в нормальных условиях этот значок не появится .

•

Красный цвет означает , что соединение установлено , но сигнал слишком слаб для определения положения . GPSнавигация невозможна .

•

Тарелка черного цвета означает , что имеется GPSположение и навигация возможна . Когда в плоском режиме отображается только одна дуга ( высота недоступна ) и погрешность может быть значительной , Clarion готов к навигации .

•

Черная тарелка с двумя дугами означает трехмерное GPSположение .

Clarion готов к навигации .

•

Когда под тарелкой отображаются маленькие символы машин , доступна информация TMC.

4.5.10 Уровень заряда батареи ( № 12)

Clarion также отображает уровень заряда батареи . Пользователь может получить информацию о примерном заряде батареи по длине полосы внутри .

Примеры .

•

Молния на батарее означает , что она заряжается .

•

Батарея не заряжается , но уровень заряда максимальный .

Батарея немного разряжена , но уровень заряда достаточный .

•

Когда внутренняя часть батареи покраснеет , это означает , что батарею необходимо зарядить .

4.5.11 Отключение звука ( № 13)

Значок показывает состояние вкл . и выкл . режимов голосовые подсказки и звуки нажатия клавиш . При отключении звука значок громкоговорителя отображается перечеркнутым .

При включении звука красный крест исчезает .

Нажмите эту кнопку для отображения меню Настройки звука ( Страница

73).

Примечание . Звук также можно отключить в меню Настройки звука

( Страница

73),

используя Главный переключатель .

4.5.12 Индикатор записи или воспроизведения пункта Журнал

( № 14).

При записи журнала в окнах с картами отображается красный значок . Этот значок также выполняет роль кнопки для переключения в окно Журнал

( Страница 52 ), в котором пользователь может остановить запись или сделать журнал видимым на карте .

Во время воспроизведения записи журнала мигает зеленый значок . Нажатие на этот значок ( а , в сущности , на любую часть экрана ) приведет к остановке симуляции .

4.5.13 Меню Курсор ( № 15)

Курсор является выбранным пунктом на карте ( отмеченным красной точкой с расходящимися от нее красными кругами ) или текущим GPSположением

( когда оно доступно и включена функция Автоследование ). Когда пользователь нажимает на окно , чтобы разместить Курсор , автоматически всплывает меню

Курсор с описанием возможных функций , для которых Курсор может быть использован . В то же время рядом с выбранным пунктом карты отображается

Справка ( название улицы , номер дома и список ближайших POI), если функция

Справка включена в меню Быстр . ( Страница

47).

Если меню Курсор не будет использовано в течение нескольких секунд , оно автоматически пропадет , а также пропадет Справка . Вызвать их можно при повторном отображении меню Курсор с помощью стрелки в нижнем правом углу . При вызове меню вручную оно будет отображаться до тех пор , пока пользователь не закроет его или не переключится на другое окно .

Совет . Если необходимо просмотреть карту вокруг позиции , в которой находится Курсор , закройте меню Курсор и повторно откройте его . При вызове этого меню вручную карта всегда перемещается таким образом , чтобы курсор находился посередине .

Содержание меню Курсор зависит от окна ( Карта или Объем . карта ) и слегка отличается , если активный маршрут уже запланирован . Пользователю доступны следующие опции .

•

Старт :

использовать Курсор в качестве отправного пункта маршрута . Этот пункт меню доступен только в режиме Карта при отсутствии активного маршрута . В режиме Объем . карта отправным пунктом маршрута является

GPSположение или , если оно недоступно , последнее известное GPSположение .

•

Маршр . до :

использовать Курсор в качестве конечного пункта маршрута . Эта кнопка предназначена для начала нового маршрута . Предыдущий маршрут

( если он существует ) будет удален и замещен . Если активен маршрут с несколькими пунктами , Clarion запросит , действительно ли необходимо удалить его со всеми пунктами .

•

Доб .

пункт :

после добавления выбранного на карте пункта пользователь дает указание Clarion проследовать через него на пути к конечному пункту маршрута . Это способ построения маршрута с несколькими пунктами в обратном порядке ( если необходимо добавить остановку , « проследовать в пункт А , но сначала заправиться в пункте В », или изменить направление маршрута ). Этот пункт меню работает только при наличии активного маршрута .

•

Удалить пункт :

удаление пункта рядом или в пункте Курсор . Маршрут будет немедленно пересчитан с исключением удаленного пункта . Этот пункт меню заменяет функцию Добавить пункт и доступен , если Курсор находится в пункте или рядом с ним .

•

Доб .

конечный пункт :

добавление конечного пункта , который необходимо достичь после предыдущего . Новый конечный пункт заменяет старый , который становится простым пунктом . Это способ построения маршрута с несколькими пунктами в прямом порядке ( когда необходимо посетить несколько пунктов « сначала пункт А , затем пункт В »). Этот пункт меню доступен только при наличии активного маршрута .

•

Метка :

нажмите на цветную метку на карте в выбранном пункте для дальнейшего использования . Эта Метка отображается на всех уровнях масштабирования и также отображается в списке История вместе с ее точным положением . Цвет значка Метка автоматически выбирается Clarion.

Этот пункт меню доступен только в окне Карта .

•

Снять метку :

удаляет значок Метка рядом или на элементе Курсор . Этот пункт меню заменяет функцию Метка и доступен , если выбранный пункт находится рядом или на элементе Метка .

•

POI:

открывает список POI рядом с выбранным пунктом . Это POI, отображаемые в окне Справка . Этот пункт меню доступен только в окне

Карта . Если необходимо добавить новую POI рядом с курсором , это можно сделать путем нажатия кнопки Доб . POI в нижнем левом углу . Также нажатие кнопки Доб .

камеру позволяет добавить новую дорожную камеру слежения и задать ее параметры ( тип , направление и скорость ). Если рядом с курсором уже существует камера , данная кнопка будет неактивной , параметры камеры можно изменить посредством выбора камеры из списка .

4.5.14 Текущая улица ( № 16)

В этом поле окна Объем . карта отображается название или номер ( если доступен ) улицы или дороги , по которой передвигается пользователь .

Совет . У некоторых дорог имеются альтернативные названия ( или номера ).

В этом поле они обычно отображаются вместе с основным названием .

Пользователь может скрыть альтернативные названия в меню Настройки карты ( Страница

72).

4.5.15 Данные о путешествии и маршруте ( № 17)

Содержимое этих трех полей различаются при путешествии ( без активного маршрута ) или при навигации ( по активному маршруту ).

Во время путешествия в полях отображается реальная скорость , текущий предел скорости и время суток .

Во время навигации маршрута в этих полях по умолчанию отображаются приблизительное время до достижения конечного пункта (ETE), расстояние до него и приблизительное время прибытия в конечный пункт (ETA).

Пользователь может выбрать то , что отображается в этих трех полях во время навигации , перейдя в меню Дополн . настройки , Опции экрана ( Страница 80 ).

Доступны следующие опции . Имеется одно ограничение – невозможно выбрать значение , уже отображаемое в другом поле . Поля могут содержать следующее .

•

Расстояние до конечного пункта ( стандартное значение для левого поля )

•

Время до конечного пункта ( приблизительное время в пути , стандартное значение для центрального поля )

•

Расстояние до следующего пункта

•

Время до следующего конечного пункта

•

Время до следующего маневра ( следующее событие маршрута )

•

Скорость

•

Предел скорости

•

Прибытие в следующий пункт

•

Прибытие на конечный пункт ( стандартное значение для правого поля )

4.5.16 Расстояние до следующего поворота ( № 18)

В этом поле отображается расстояние до следующего события маршрута

( поворот , кольцевое пересечение дорог , выход и т .

д .)

Это поле отображается только при навигации маршрута .

4.5.17

19)

Следующая улица или следующий населенный

В этом поле отображаются следующая дорога или улица маршрута .

пункт ( №

Если пользователь еще не находится в населенном пункте , в котором находится следующая улица маршрута , Clarion вместо названия улицы или дороги отобразит название населенного пункта . Рядом с названием населенного пункта отобразится отметка , чтобы отличить его от названий улиц .

Это поле отображается только при навигации маршрута .

4.5.18 Приближение к следующему повороту ( № 20)

Эта строка отображается только при приближении следующего события маршрута . Она отображается на экране для наглядного представления расстояния при приближении к следующему повороту ближе чем на 300 метров

(1000 футов ) и продолжает отображаться до достижения поворота .

Это поле отображается только при навигации маршрута .

4.5.19 Текущий предел скорости ( № 21)

Для обеспечения безопасности движения во время движения или навигации по маршруту Clarion показывает предел скорости , установленный для данной дороги . Информация отображается только в случае , если она имеется для данной конкретной дороги .

При превышении предела скорости начнет мигать красный значок восклицательного знака .

4.5.20 Статус Bluetooth или телефонного вызова ( № 22).

При выключенном Bluetooth будет отображаться серый значок Bluetooth.

Нажмите значок для включения Bluetoothрадио . При включенном Bluetooth цвет значка меняется на синий .

При нажатии на синий значок Clarion переходит в режим паузы и отображается окно Набор номера . Для возврата к Clarion и продолжения навигации нажмите кнопку в правом верхнем углу экрана , затем в нижнем правом углу нового окна нажмите кнопку Выход .

Во время телефонного вызова с использованием Map 670/770 в качестве устройства громкой связи для мобильного телефона , Clarion приостанавливается и отображается окно телефонного вызова . Можно продолжать навигацию без прерывания телефонного вызова с помощью кнопки в правом верхнем углу . Затем навигация продолжается без голосовых подсказок ( звук резервируется для телефонного вызова ) и появляется значок с изображением телефонной трубки .

Нажмите значок для приостановки Clarion и возврата к окну телефонного вызова .

После завершения разговора значок принимает вид синего логотипа Bluetooth.

4.6

Окно Информ

маршрута

В окне Информ . маршрута имеются все данные и некоторые функции , необходимые для навигации . Дополнительные функции находятся в меню

Маршрут ( Страница 55 ). Без активного маршрута одна из кнопок становится неактивной и информация о маршруте не отображается .

В качестве напоминания пользователь может открыть это окно двумя способами : нажатием кнопки справки в меню Маршрут ( Страница

59 ) или нажатием на одно из полей данных о маршруте в окне Объем . карта .

4.6.1 Отображаемые данные маршрута ( для конечного пункта и пунктов )

В верхней части экрана отображается информация о текущем маршруте . При открытом окне эти поля постоянно обновляются .

При отображении окна во всех полях содержится информация о следовании к конечному пункту . Для отображения информации о пунктах , начиная с первого и заканчивая конечным пунктом , нажмите на любое из полей .

4.6.1.1 Линия маршрута

В верхней части окна отображается запланированный маршрут в виде горизонтальной линии . Ее крайняя левая точка – начало маршрута , крайняя правая – конечный пункт , на линии пользователь может видеть флажки пунктов , размещенные в соответствии с расстоянием между ними .

Синяя ( ночью желтая ) стрелка , отображающая положение пользователя , перемещается слева направо , обеспечивая визуальное представление о путешествии .

При достижении пункта он становится начальной точкой маршрута , пройденный пункт удаляется , линия маршрута , содержащая другие пункты , немедленно обновится , а стрелка переместится назад – в левую сторону .

Если Clarion необходимо пересчитать маршрут , стрелка не переместится влево

( как при достижении пункта ), а будет медленно скользить , потому что длина нового маршрута может отличаться от предыдущего .

Когда данные по целому маршруту отображаются в описанных далее полях , линия имеет тот же цвет , что и линия маршрута , отображенная на карте . При отображении данных отдельного пункта линия маршрута окрашена только до этого пункта . Остальная часть линии остается серой .

4.6.1.2 Оставшееся расстояние

Это значение также может быть отображено в одном из полей данных маршрута в окне Объем . карта под названием Расстояние до конечного пункта .

Это расстояние , которое необходимо преодолеть для достижения конечного пункта .

При наличии промежуточных пунктов нажимайте несколько раз на любое поле для отображения расстояния до первого , второго и т .

д . пунктов .

4.6.1.3 Метод

В этом поле отображается метод расчета маршрута . В нем отображаются поля

« Маршрут » или « Машина » из настроек Параметры маршрута . При выборе пунктов Машина , Такси , Автобус или Грузовик здесь отобразится тип маршрута

( Самый быстрый , Кратчайший или Экономный ); при выборе пунктов

Экстренная служба , Велосипед или Пешеход эта информация будет отображена здесь .

4.6.1.4 Оставшееся время

Это среднее значение также может быть отображено в одном из полей данных маршрута в окне Объем . карта под названием « Время до конечного пункта ».

Оно отображает время , необходимое для достижения конечного пункта маршрута , на базе доступной информации для остальных сегментов маршрута .

При вычислениях не принимаются в расчет дорожные пробки и другие возможные задержки .

При наличии промежуточных пунктов повторно нажимайте несколько раз на любое поле для отображения времени до первого , второго и т .

д . пунктов .

4.6.1.5 Ожидаемое прибытие

Это среднее значение также может быть отображено в одном из полей данных маршрута в окне Объем . карта под названием « Ожидаемое прибытие в конечный пункт ». Оно отображает предполагаемое время , необходимое для достижения конечного пункта маршрута , на базе доступной информации для остальных сегментов маршрута . При вычислениях не принимаются в расчет дорожные пробки и другие возможные задержки .

При наличии промежуточных пунктов нажимайте несколько раз на любое поле для отображения предполагаемого времени прибытия в первый , второй и т .

д . пункты .

4.6.1.6 Конечный пункт / Пункт

В этом поле отображается точный адрес ( или координаты в случае недоступности адреса ) конечного пункта .

При наличии промежуточных пунктов нажимайте несколько раз на любое поле для отображения адреса или координат первого , второго и т .

д . пунктов .

4.6.2 Значки предупреждений

Обычно следующие 5 значков серого цвета . Некоторые из них становятся красными и отображают графический символ в том случае , если предупреждение ( я ) прикреплены к запланированному маршруту . Это

предупреждения , поэтому значки всегда отображают информацию для всего маршрута , даже если в полях данных отображаются значения из вашего текущего положения только до следующего пункта .

Нажмите любой из значков для отображения его описания .

Ниже приведено несколько примеров доступных значков .

•

– этот значок указывает на то , что на рекомендуемом маршруте необходимо заплатить дорожный сбор .

•

– этот значок указывает на то , что маршрут проходит по автомагистрали . Нажмите значок , чтобы увидеть полную длину участка автомагистрали на рекомендованном маршруте .

•

– этот значок указывает на то , что на рекомендованном маршруте есть платные дороги .

•

– этот значок указывает на наличие паромной переправы на рекомендуемом маршруте .

•

– этот значок указывает на необходимость оплаты за паромную переправу .

•

– этот значок отображается , когда Clarion не может спланировать маршрут со всеми указанными предпочтениями типа дороги . Иногда невозможно найти подходящий маршрут рядом с пунктом отправления или конечным пунктом .

•

– этот значок предупреждает о том , что Clarion рекомендует маршрут , который не соответствует всем вашим предпочтениям , указанным в настройках Параметры маршрута .

•

– на рекомендуемом маршруте содержатся участки , доступные только для пешеходов .

•

– на рекомендованном маршруте есть дороги без покрытия .

•

– на рекомендованном маршруте есть дороги , на которых требуется пропуск или разрешение на въезд .

• информация – любая другая часть значимой , но не упорядоченной информации . Нажмите значок для просмотра содержимого .

•

– следующая страница , отображается когда для рекомендованного маршрута есть более 5 предупреждений .

4.6.3 По размеру экрана

Нажмите эту кнопку для отображения вида всего рекомендованного маршрута .

Отобразится окно Карта с видом Север – верх так , чтобы можно было проверить , куда ведет маршрут .

4.6.4 Параметры

С помощью данной кнопки открывается окно настроек Параметры маршрута

( Страница

74),

которые также можно открыть из меню Маршрут ( Страница

55).

4.7

Первая страница меню — это вкладка Поиск . Она позволяет выбрать конечный пункт , не указывая его сначала на карте . Меню Поиск будет подробно описано далее : Страница

87.

4.7.2 Вкладка Быстр .

Она предоставляет быстрый доступ к некоторым настраиваемым параметрам .

4.7.2.1 Объемная карта ( переключатель )

Когда зеленый индикатор включен , карта отображается в перспективе . Вы можете использовать аппаратные кнопки 1 и 2 для изменения угла обзора .

Когда зеленый индикатор выключен , карта отображается в удобном виде сверху вниз . Этот двухмерный вид также является окончанием диапазона наклона , так что к нему также можно получить доступ , наклонив карту вверх . К режиму объемной карты можно переключиться , наклонив карту вниз в режиме плоской карты . Режимы отображения карты описаны на : Страница

18.

Примечание . При переключении к двухмерному виду с помощью наклона карты , функция Интеллект . масштаб . наклонит карту при нажатии кнопки

След . или она исчезнет по истечению времени ожидания ( установленного в

Дополн . настройки ). Используйте переключатель трехмерной карты для постоянного переключения к двухмерному виду .

Примечание . При уменьшении масштаба карты до автоматического повышения угла обзора до вида сверху вниз нажатие данной кнопки не будет иметь мгновенного эффекта . При увеличении масштаба угол обзора изменится или останется неизменным в зависимости от нового состояния кнопки .

4.7.2.2 Масштаб и наклон ( переключатель )

Когда зеленый индикатор включен , с левой стороны окна карты появятся дополнительные прозрачные кнопки ( Страница 33

и Страница

34 ) для масштабирования и наклона без использования аппаратных кнопок .

Кнопки Наклона отображаются только при высоком уровне масштабирования .

При уменьшении масштаба они исчезают .

4.7.2.3 Ночной режим ( переключатель )

Включите или выключите ночные цвета вручную для отмены автоматического переключения цветовой схемы .

Примечание . Использование этого параметра приводит к отключению функции Автомат . ночной режим . Необходимо повторно включить ее в окне

Общие настройки ( Страница

67),

чтобы вернуться к автоматической смене цветов .

4.7.2.4 Настроить POI (Points of Interest – важные точки )

Здесь вы можете настроить все параметры созданных POI и видимость встроенных POI, которые были на карте .

Управление видимостью встроенных POI

Карты в Clarion поставляются с большим количеством POI. Отображение всех этих точек приводит к излишнему заполнению карты ( способ отображения на карте элементов POI см . в Страница

25).

Чтобы избежать этого , можно решить какие группы POI отображать на карте , а какие скрывать . Clarion оснащен системой категорий многоуровневых POI. Можно настроить видимость двух верхних слоев . Все лежащие ниже уровни отображаются или скрываются в соответствии с их категорией ( т .

е . можно настроить видимость уровня

Заправочные станции в категории Обслуживание , но все брэнды , перечисленные ниже , будут либо полностью отображены , либо полностью скрыты ).

Группы , отображаемые серым значком , скрыты на карте , отображаемые синим значком , показаны на карте , в то время как у групп , отображаемых двухцветными значками , есть несколько отображаемых на карте подкатегорий и несколько скрытых подкатегорий .

Если вы выделите любую из групп POI, нажав на нее , на кнопке в нижнем левом углу появится Показать , если группа POI скрыта или Скрыть , если группа отображена или частично отображена .

Совет . Дважды нажмите эту кнопку для того , чтобы полностью отобразить частично скрытую группу . Сначала вся группа будет скрыта , а затем отображена со всеми подгруппами .

Повторное нажатие по выделенной группе POI ( за исключением Мои POI, описанных далее ) открывает список подкатегорий этой группы . Здесь невозможно увидеть двухцветные подгруппы , поскольку видимость можно настроить только для двух верхних уровней категорий . Отображение и скрытие подгруппы выполняется аналогично большим группам .

Управление Мои POI

Повторно выделив и нажав переключатель Мои POI в главном окне Настроить

POI можно управлять группами POI и созданными элементами .

Примечание . Группа Без названия появляется только в том случае , если вы ранее сохранили элемент POI, не создав для него новую группу POI.

Нажатие любого из имен группы откроет список POI, сохраненных в этой группе . Этот список аналогичен списку результатов POI в меню Поиск . Порядок

POI основан на их расстоянии от текущего положения . Если GPSположение недоступно или вы отключили функцию Автоследование , нажав карту , POI будут упорядочены по их расстоянию от Курсор .

При отображении группы Мои POI имеются следующие опции :

•

Отобр ./ Скрыть :

аналогично встроенным POI, у вас есть возможность отобразить или скрыть все POI выделенной категории на карте . Группы с синим значком отображаются , а группы с серыми значками скрыты .

•

Создать :

можно создать новую группу Мои POI, нажав по этой кнопке .

Необходимо выделить значок , имя и максимальный уровень увеличения при котором POI по прежнему видима на карте ( с условием , что группа POI целиком отображается ). Вам необязательно создавать группы POI заранее .

Это можно сделать во время сохранения новой POI.

•

Удалить :

можно удалить любую из предварительно сохраненных групп Мои

POI. Это приведет к удалению всех POI в этой группе . Clarion запросит подтверждение этого действия .

•

Изм .:

можно редактировать атрибуты ( имя , значок и уровень видимости ) предварительно созданной группы Мои POI.

•

Стрелки вправо / влево :

если в группе содержится несколько страниц , эти кнопки позволяют переключаться между ними . В зеленом поле слева от этих кнопок отображается номер текущей страницы и номер страницы .

При отображении списка Мои POI доступны следующие опции :

•

Поиск :

можно сократить список элементов POI с помощью фильтра .

Аналогично меню Поиск , введите несколько букв требуемого имени POI.

Когда число подходящих элементов умещается на одной странице , Clarion автоматически отобразит список . Если вы нажмете Готово в любое время до того , как это произойдет , отобразится список совпадений на нескольких страницах .

•

АБВ / Расстоян .:

нажав эту кнопку можно отсортировать список POI в алфавитном порядке . Повторное нажатие приведет к сортировке по расстоянию .

При нажатии любой POI в списке откроется новое окно с описанием выбранной

POI.

Здесь доступны следующие опции .

•

OK:

при нажатии этой кнопки появляется окно карты с выбранными POI посередине .

•

Изм .:

можно редактировать атрибуты ( имя , значок и группу ) выбранной POI.

•

Удалить :

удаление любой из ранее сохраненных POI. Clarion запросит подтверждение этого действия .

4.7.2.5 Переключатель Справка

Когда эта функция включена , нажав окно ( активация Курсор , светящейся красной точки ) в любом из окон карты также открывает раскрывающееся поле с выбранным названием улицы , номером дома и именами близлежащих POI.

Совет . При нажатии одного из синих значков информации внизу имен POI отображаются сведения о соответствующей важной точке .

4.7.2.6 Управление журналом

При использовании Clarion также возможно сохранить журналы путешествия . В этом окне можно управлять всеми журналами . Когда оно появляется наверху , в нем отображается список уже сохраненных журналов .

Первоначальным именем журнала является дата и время его записи . При желании можно изменить их имя на более подходящее .

У каждого журнала есть цвет , отображаемый слева от его имени , когда журнал отображен на карте . Если журнал не видно , отображается подчеркнутый символ . Нажав линию выделенного журнала можно отобразить или скрыть этот журнал . Журнал будет нарисован на карте при использовании цвета рядом с его именем .

При записи журнала в этом списке появляется новая линия с подчеркиванием , поскольку только что записанные журналы обычно не отображаются на карте .

Совет . Если вы хотите просмотреть записываемый журнал , дважды щелкните на нем для его отображения .

В этом окне доступны следующие опции .

•

Запись :

запуск записи журнала . В списке появится новая линия , и данные

GPSположения будут сохраняться , пока вы не прекратите запись или не выйдете из Clarion. Красный значок ( Страница

38)

отображаемый в окнах карты указывает на выполнении записи . При нажатии на этот значок открывается окно этого журнала .

•

Останов . запись :

данная кнопка останавливает запись .

•

Инф .:

данная кнопка открывает окно , в котором отображается сведения о журнале и позволяет :

• изменить имя журнала ( кнопка Переим .);

• изменить цвет журнала ( Цвет на переключателе карты );

• отобразить журнал на карте ( кнопка По экрану );

• или экспортировать данные на карту SD в формате GPX ( кнопка Экспорт пути ).

•

Повтор :

нажмите эту кнопку , чтобы просмотреть модель сохраненного журнала на карте . В окне карты появится зеленый значок ( Страница

38)

указывающий , что это не имитация , а модель , основанная на реальном сохраненном журнале .

•

Удалить :

удаление ненужного журнала . Clarion запросит подтверждение этого действия .

•

Опции журнала ::

данная кнопка в верхнем правом углу открывает окно настроек , где можно задать параметры записи в журнал :

•

Обновить интервал

– частота сохранения точек пути ; Прием информации о положении обычно происходит ежесекундно с GPS. Если столь подробный журнал не требуется , это число можно увеличить для сохранения места для журнала .

•

Размер авто сохранения маршрута :

это число отображает объем памяти , используемый автоматически сохраняемыми журналами .

•

Вкл . автосохранение :

при включенном автосохранении , вам не придется вручную включать и выключать сохранение журнала . Clarion автоматически начнет запись журнала , как только станет доступно положение GPS.

•

Предел размера БД пути :

здесь можно задать возможность увеличения размера базы данных , где хранятся автоматически сохраненные журналы .

•

Макс . размер БД пути :

здесь можно установить максимальный размер базы данных , если посредством предыдущего переключателя установлен предел размера базы данных журнала .

•

Новый журнал NMEA/SIRF:

независимо от обычного журнала , можно настроить Clarion для записи собственных GPSданных , полученных с

GPSустройства . Clarion способен работать с GPSустройствами , используя протокол NMEA или SiRF так , чтобы сохраненные данные были в одном из этих форматов . Эти журналы сохраняются в виде отдельных текстовых файлов на карте памяти ( если они используются ) и их невозможно отобразить или повторить в Clarion. Они предназначены для нужд постобработки в случае необходимости ее применения . Будьте

осторожны при сохранении собственных GPSданных , поскольку они быстро занимают всю доступную память .

4.7.3 Вкладка Маршрут

В этом меню содержатся опции для управления различными настройками программы .

4.7.3.1 Пересчитать

Данное меню доступно только при наличии активного маршрута и GPSположения .

Оно содержит четыре опции . Данные функции позволяют изменять текущий маршрут .

Пересчитать

Данная функция позволяет выполнить повторный пересчет маршрута на основе ранее использованных настроек . Данная функция обычно используется , когда автоматический перерасчет маршрута отключен . Однако данную функцию можно также использовать при движении по дороге , которая параллельна дороге маршрута . В данном случае Clarion может не пересчитывать маршрут какое то время , поэтому можно вручную выполнить пересчет . Данная кнопка также очень часто используется при автоматическом появлении окна , когда включена функция ручного пересчета маршрута

( Страница

71).

Удалить след . пункт / Удалить маршрут

Можно изменить маршрут , указав пропуск следующего промежуточного пункта , если его посещение больше не требуется . Например , был добавлен промежуточный пункт , чтобы повлиять на маршрут , а не для того , чтобы посетить данный пункт ; или в случае , когда данный пункт практически достигнут , а Clarion все еще указывает на данный пункт . После прохождения всех промежуточных пунктов ( остается только конечный пункт ) название данной кнопки изменяется на Удалить маршрут и ее нажатие позволяет удалить маршрут .

Объезд

При попадании в затор или на пропускной пункт Clarion может рассчитать маршрут , который позволит отклониться от текущего маршрута как можно быстрее . Понадобиться выбрать минимальное расстояние по исходному маршруту , в котором новый маршрут вновь переходит в исходный маршрут .

Выберите соответствующее вашей оценки затрудненности движения значение .

Примечание . Данная функция позволяет выбрать альтернативную часть рекомендуемого маршрута . Для изменения других частей маршрута или для объезда определенных улиц и поворотов используйте функцию Избегать … в

Маршрут ( Страница

57).

Примечание . При использовании данной функции Clarion будет исключать данную часть маршрута из последующих маршрутов пока маршрут не будет удален вручную ( Страница

56)

или до перезагрузки Clarion.

Отмена

Данная опция позволяет вернуться к окну карты без повторного пересчета активного маршрута . При выборе данной опции при включенной функции пересчета маршрута вручную ( Страница 71 ) навигация включена повторно при возврате к исходному маршруту . прекращается и будет

4.7.3.2 Удалить

Нажмите Удалить для удаления активного маршрута со всеми пунктами маршрута ( старт , промежуточные пункты и конечный пункт ). Если позже данный маршрут вновь потребуется , понадобиться его восстановить . Clarion предупредит перед удалением данных маршрута .

Данная функция играет важную роль при использовании во время движения функции Избегать . При прибытии в конечный пункт линия маршрута пропадает

с карты и навигация прекращается . После этого маршрут частично удаляется , но при планировании нового маршрута дороги , маневры и области , исключенные из данного маршрута , будут также исключены из нового маршрута . Нажмите Удалить для полного удаления предыдущего маршрута со всеми его ограничениями .

Примечание . При использовании важного пункта в качестве пункта маршрута удаление маршрута не приведет к удалению важного пункта , удалится только его роль в маршруте .

4.7.3.3 Маршрут

Данная функция открывает активный маршрут ( список событий маршрута ).

Маршрут имеет три различных режима отображения и две функции .

Режимы отображения

Режимы отображения отличаются только количеством отображаемых в списке событий . Список элементов всегда отображается со всей доступной информацией , включая значки необходимых действий и расстояния до события из предыдущего списка элементов .

Маршрут постоянно обновляется при навигации . Следующий элемент навигации выделяется до выделения другого элемента вручную . После этого выделяется последний выбранный элемент .

•

Подробные инструкции :

список , отображаемый при открытой функции

Маршрут . Список всех событий с подробными сведениями . Все важные перекрестки , даже пройденные , отображаются в списке .

•

Указания :

при однократном нажатии кнопки Реж . отобразится список событий , на которые следует обратить внимание , например , список маневров в маршруте . Данные события отображаются в поле предварительного просмотра поворота и объявляются голосовыми инструкциями .

•

Сводка маршрута :

при повторном нажатии кнопки Реж . отобразится сводка маршрута , содержащая только важные дороги и перекрестки .

Показать

Нажмите данную кнопку для просмотра выделенных элементов списка карты .

Это поможет определить события маршрута в списке .

Избегать …

Нажмите данную кнопку для отображения списка возможных изменений маршрута . Это позволит выполнять пересчет маршрута , чтобы избежать выделенных событий , а иногда и последующих событий .

•

Маневр :

данная опция позволяет избежать выделенного действия .

Например , если в часы пик данный поворот слишком сложен , Clarion выполнит пересчет маршрута , исключая данный поворот . Если следующая улица маршрута важна , Clarion заменит поворот на несколько более простых поворотов , чтобы вернуться на данную улицу .

•

Ул .:

при исключении дороги Clarion рассчитает маршрут , в котором не будет использоваться данная дорога . Данная функция полезна при возможности попадания в затор на улице маршрута или при объявлении по радио о пропускном пункте на вашем маршруте .

•

Расстоян .:

в данном списке приведены кнопки с расстояниями . Они схожи с кнопками в списке Объезд меню Пересчитать ( Страница

55),

но могут также использоваться для длинных частей маршрута .

Примечание . При попадании на пропускной пункт или в затор необходимо открыть маршрут . Для незамедлительного получения альтернативного маршрута используйте функцию Объезд меню Пересчитать ( Страница

55).

56)

или до перезагрузки Clarion.

4.7.3.4 Имитация

Данная функция не является функцией навигацией , она только предоставляет быстрый обзор маршрута . Будет представлена симуляция навигации маршрута .

Правдоподобная симуляция

Нажмите кнопку Имитация .

В данном режиме симуляция выполняется с обычной скоростью ( с использованием скоростных ограничений улиц и дорог маршрута ), а также воспроизводятся голосовые инструкции .

Данный режим в основном полезен для демонстрации Clarion, или для изучения функционирования перед первым путешествием .

Для остановки эмуляции нажмите в любом месте экрана .

4.7.3.5 Изменить

Нажмите Изменить для просмотра полного списка пунктов маршрута . Первый элемент списка – это пункт отправки маршрута без верного GPSположения , последний промежуточный пункт , если список был вызван во время навигации или пункт , который Clarion чаще всего пересчитывал для маршрута . Это значит , что список постоянно обновляется и во время движения промежуточные пункты постепенно удаляются . Последний элемент списка – это пункт назначения .

Используйте стрелки в правой части для просмотра списка и нажимайте на линию для ее выделения . Можно выполнять представленные ниже операции .

•

Доб .:

можно добавить новый пункт маршрута ( или новый конечный пункт , если выделенный элемент последний в списке ), следующий за выбранным пунктом . Автоматически отобразится меню Поиск , в котором можно выполнить поиск адреса , важной точки , координат , одного из избранных конечных пунктов или выбрать пункт из списка История . После выбора пункта Clarion возвращается к окну Изм ., а выбор отображается под выделенной линией .

•

Удалить :

можно удалить выбранный пункт из списка . Если выбранный элемент является последним в списке , предыдущий промежуточный пункт станет конечным пунктом .

•

Оптимиз .:

можно оптимизировать порядок движения по промежуточным пунктам , если определенный порядок отсутствует . При нажатии данной кнопки Clarion немедленно сортирует список для экономии времени и топлива . Оптимизируется только промежуточные пункты . Конечно , начальный пункт и конечный пункт остаются неизменны .

•

Вверх и вниз :

используйте данные кнопки для сортировки списка , перемещая выделенные элементы вверх или вниз по списку .

4.7.3.6 Справка

Данная кнопка вызывает окно Информ . маршрута , описанное ниже : Страница

43. В данном окне отображается информация о текущем маршруте и некоторые дополнительные опции для проверки и изменения активного маршрута .

4.7.4 Кнопка основного меню

Кнопка основного меню , расположенная в правом нижнем углу , позволяет вызвать окно Основного меню , которое описано ниже : Страница

17.

4.8 TMC (

Канал передачи дорожной информации

)

Clarion может предоставлять оптимальные маршруты при наличии данных

Канала передачи дорожной информации (TMC). TMC является специальным приложением информационной системы FM (RDS), предназначенным для трансляции погодной и дорожной информации .

Примечание . TMC не является глобальным сервисом . В некоторых странах данные услуги могут быть недоступны . Подробные сведения о зоне покрытия можно получить у местного продавца .

Map 670/770 уже имеет TMCприемник , поэтому нужно только подключить надлежащую антенну .

Если в вашем местоположении выполняется вещание публичных данных TMC,

Clarion автоматически учтет полученную информацию TMC. Не нужно производить никаких настроек . Приемник автоматически осуществляет поиск данных TMC на частоте FM, а декодированная информация немедленно используется при планировании маршрута . Непосредственно после получения устройством Clarion дорожной информации , которая может повлиять на маршрут , программа предупреждает о пересчете маршрута , после чего навигация продолжается по оптимальному маршруту с учетом обновленной дорожной информации .

Чтобы открыть это окно , нажмите в основном меню , окне Карта или окне

Объем . карта маленький значок спутниковой тарелки .

4.8.1 Список сообщений TMC

На основном экране раздела TMC приводится список действительных сообщений TMC, отсортированных по расстоянию от текущего местоположения .

Для просмотра затруднений движения , которые возникнут в дальнейшем на пути , нажмите стрелки или нажмите кнопку Настройки для конфигурирования подсистемы TMC. Откроется новое окно .

Для отображения окна GPSданные нажмите кнопку GPS в верхнем правом углу ( Страница

28.

4.8.2 Настройки TMC

В данном окне отображается выбранный источник TMC и можно изменить настройки TMC.

4.8.2.1 Выбранная частота FMрадиостанции

В верхней части этого окна отображаются название и частота выбранной радиостанции , а также информация о силе сигнала в виде строки , подобной той , которой обозначается сила сигнала спутника GPS в окне GPSданные .

При отсутствии радиостанций , транслирующих данные TMC, приемник продолжит поиск . Будет производиться непрерывный поиск в диапазоне FMчастот , установленном Международным консультативным комитетом по радиовещанию ( МККР ) (87,5 – 108 МГц ). При движении в зоне покрытия TMCтрансляции на индикаторе отобразится частота и подробная информация о

TMCстанции .

4.8.2.2 Исключить выбранные станции

Для получения TMCданных с другой радиостанции нажмите эту кнопку .

Радиостанция будет добавлена в список исключенных станций , а Clarion начнет поиск другой станции , транслирующей TMCданные , пропуская исключенную станцию при поиске .

4.8.2.3 Показать исключенные станции

Нажмите эту кнопку , чтобы открыть список исключенных радиостанций .

Выделите любую станцию в списке , затем нажмите Включить , чтобы разрешить

Clarion принимать TMCданные с этой станции .

4.8.2.4 Сортировка событий по расстоянию и типу

Список событий на дорогах может сортироваться по расстоянию от текущего местоположения , либо по их типу . Нажмите кнопку для переключения между двумя вариантами .

4.8.2.5 Исп . данные о пробках

Функция этой кнопки включена по умолчанию , и TMCсообщения используются при планировании маршрута . Нажмите эту кнопку , чтобы заставить Clarion игнорировать данные о пробках при планировании маршрутов .

Совет . При планировании будущей поездки рекомендуется отключать планирование маршрута с учетом TMCданных .

4.8.2.6 Пересчитать для объезда

Данная настройка подобна предыдущей . При ее отключении система не перестанет использовать TMCданные для планирования маршрута , однако не будет осуществлять автоматический пересчет при изменении дорожной ситуации во время движения .

4.9

Дорожные камеры слежения

Дорожные камеры слежения , например , камеры слежения и светофорные камеры – это особые типы POI Clarion. Приложение может предупреждать о приближении к таким камерам . Произвести настройку предупреждения можно в окне Общие настройки ( Страница

67).

Можно загрузить все местоположения камер в Clarion посредством приложения для ПК .

Местоположения камер можно сохранить вручную . Подробное описание см . в меню Курсор ( Страница

39).

Для экономии времени вместо сохранения местоположений камер по одному , местоположения камер могут быть занесены в специальный текстовый файл и скопированы в каталог папку камер . В Clarion камеры нельзя изменять и удалять . Измените текстовый файл , затем перезапустите приложение . Для получения дополнительной информации см . веб сайт .

Камеры слежения отображаются на карте в виде небольших значков камер .

Внимание ! Обнаружение камер слежения может быть запрещено законом в некоторых странах . Если на устройстве содержатся радиолокационные данные , оно может быть признано системой предупреждения о постах контроля скорости движения автотранспорта .

4.9.1 Типы камер

Существует четыре типа камер конт . скорости .

4.9.1.1 Фиксированные камеры

Некоторые камеры , направленные в одну сторону , устанавливаются на обочине и замеряют скорость движения в одном или обоих направлениях движения . Они измеряют текущую скорость движения . Для таких камер можно указать контролируемое направление движения и ограничение скорости .

Clarion предупредит о приближении к таким камерам при движении в контролируемом направлении . При превышении установленного ограничения скорости будет воспроизведен специальный предупреждающий звуковой сигнал .
