Дверная ручка с замком для межкомнатных дверей инструкция

Виды элементов дверных конструкций

По способу установки есть два вида:

1. Накладные – самые простые. Установка ручки на межкомнатную дверь занимает мало времени: она просто фиксируется к поверхности двери.
2. Врезные – монтируются в отверстие, предварительно высверленное в дверном полотне.

Различают два типа врезных конструкций:

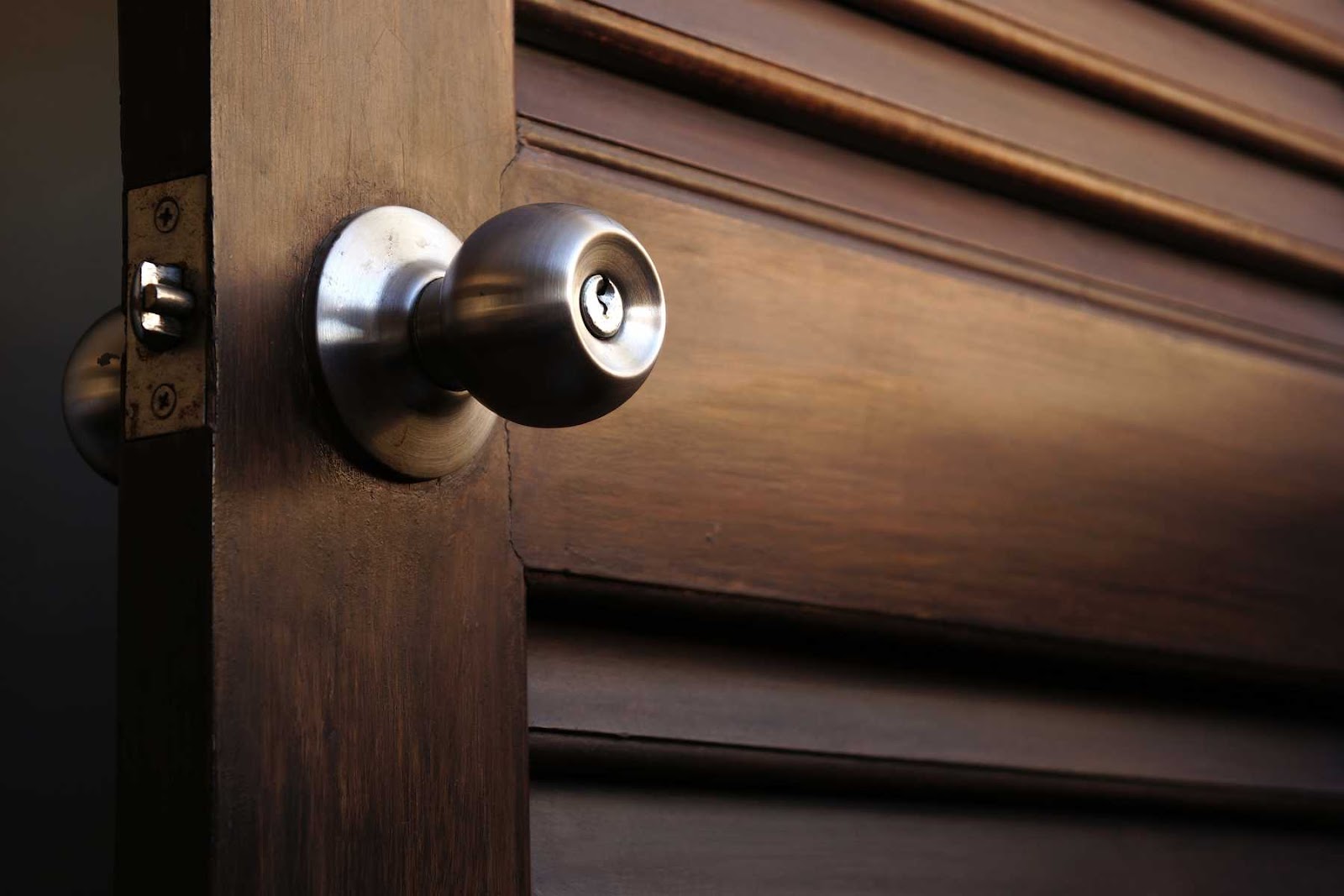

• Поворотные или ручки-кнобы. Механизм действия прост: дверь открывается за счёт поворота держателя без нажима на рукоятку. Решение установить ручку круглой формы правильное, так как они очень удобны. Есть поворотные ручки с фиксатором, блокирующим язычок замка, чтобы закрыть дверь с обратной стороны.

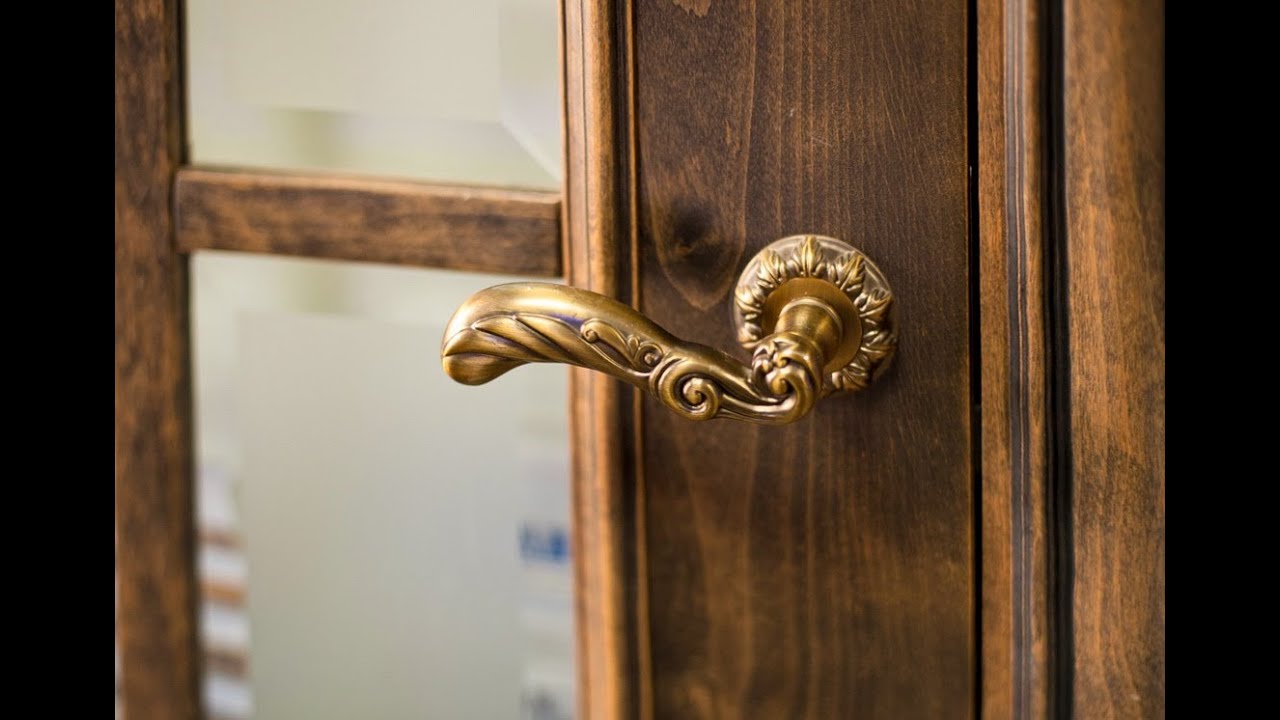

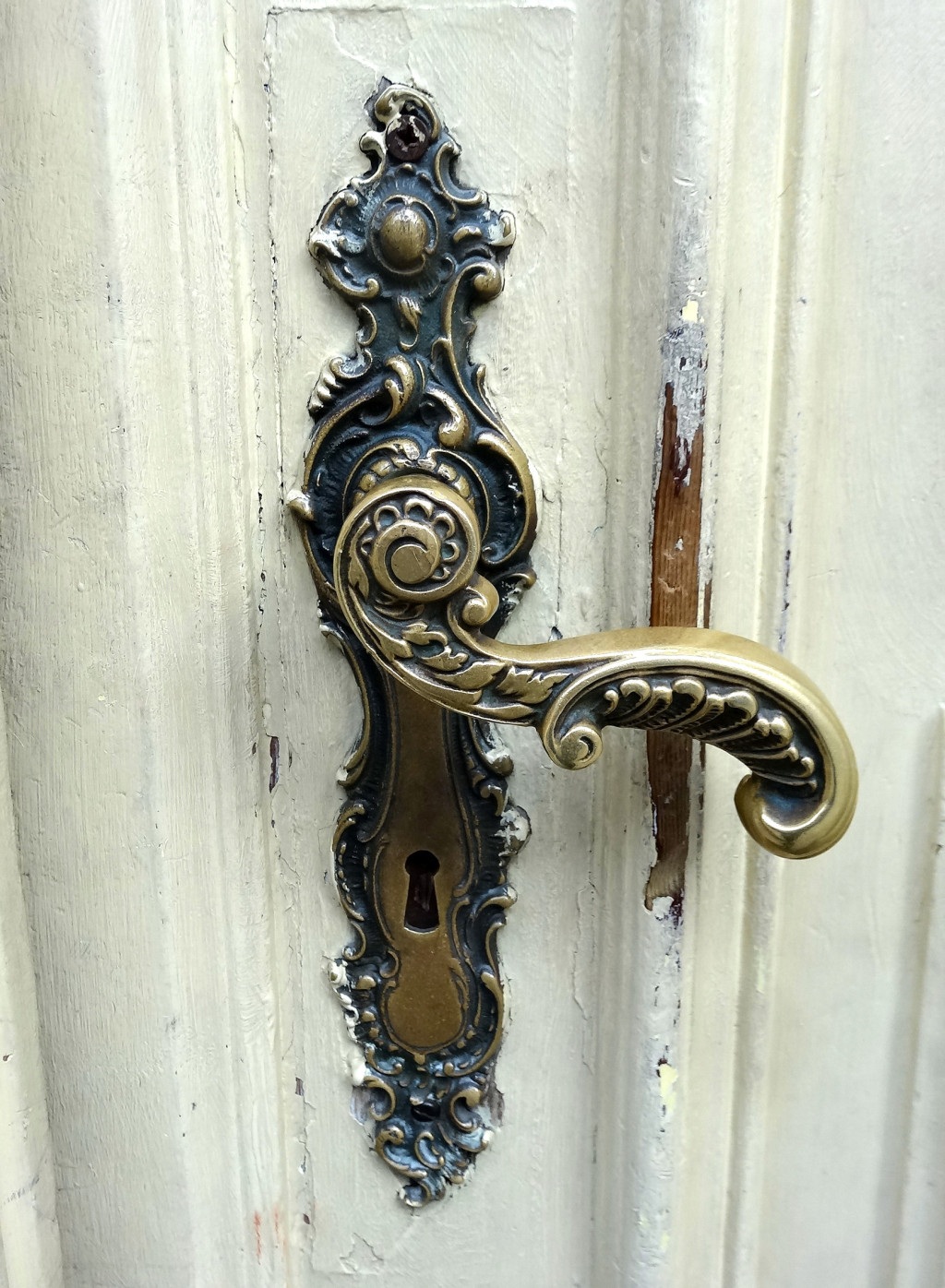

• Нажимные или ручки-защелки. Принцип их действия — надавливание на рычаг.

В зависимости от материала изделия бывают:

• деревянными (из разных сортов);
• пластмассовыми – такие ручки ставят для редко используемых дверей (для кладовки или ниши);
• стеклянными – изготавливают из богемского или мурманского стекла;
• каменными – самые дорогие по себестоимости, но имеющие высокий срок эксплуатации.

При выборе фурнитуры для дверного полотна придерживайтесь основного правила: материал, цвет и форма должны соответствовать характеристикам само́й двери и интерьеру. Лучше брать более прочные и дорогие изделия, которые не потребуют замены через 2-3 месяца эксплуатации.

Совет: Для дверей-купе подойдут скрытые ручки, которые не будут мешать, портить стены и обои.

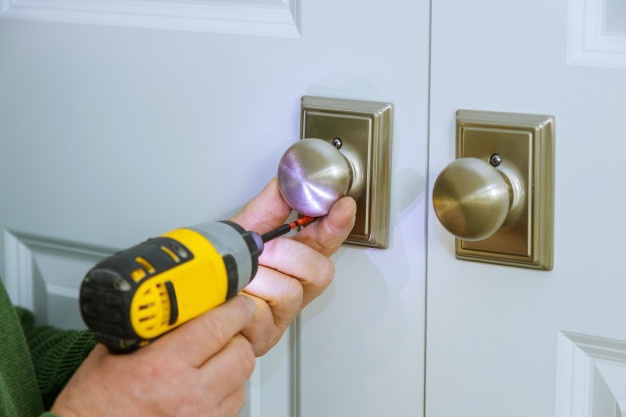

Как правильно установить конструкцию своими руками?

Установка рукояток не имеет никаких существенных различий. Перед монтажом приготовьте необходимый набор инструментов, определите место установки. Самостоятельный монтаж — способ сэкономить семейный бюджет.

Как разобрать дверную круглую ручку читайте в отдельном материале.

Что нам понадобится?

Для того чтобы процесс врезки был максимально простым, подготовьте следующие инструменты:

• дрель (либо шуруповерт);
• коронку по древесине (полсантиметра в диаметре);
• сверло (около 24 мм);
• стамеску;
• молоток;
• карандаш.

Разметка

Процедура начинается с разметки дверного полотна.

• Карандашом отмечаем место под сверление. Схемы обычно прилагаются к изделию.
• Если пояснения отсутствуют, можно нанести размеры самому. Для этого карандашом отмечаем расстояние в 60 мм от дверного края, высота расположения – от 90 до 1100 мм.
• Центральную точку под сверление отмечаем на боковой кромке дверного полотна. Размеры наносим по осевой линии.

Высота и отступ от края двери

Внутренний элемент (защелка) единообразен, поэтому устанавливается одинаково для разных ручек с защелкивающимся механизмом. Высота от низа двери и расстояние от кромки стандартные.

Для ручек-защелок предусмотрены два варианта врезки в полотно: 60 или 70 миллиметров от края. Поворотный защелкивающийся механизм может «ходить» вправо или влево примерно на 1 см, и это тоже нужно учесть.

• Если ручка имеет шарообразную форму, а расстояние от края двери до декоративного элемента полотна (например, остекления) превышает 140 мм, лучше зафиксировать механизм в 70 мм от края. Если установить ручку на расстоянии 60 мм, при закрывании межкомнатной двери изнутри можно удариться рукой о дверной короб.
• При монтаже нажимного изделия отступ однозначно должен составлять 60 мм.

Стандартная высота установки ручки (расстояние от пола до центра защелки) – 900–1100 мм. Если дверью обычно пользуется один человек, оптимальная высота будет располагаться на уровне его пояса.

Монтаж изделия на межкомнатную дверь выполняется на правую или левую сторону. Для моделей с круглой рукоятью нужно только перевернуть конструкцию защелки. Язычок при этом должен смотреть в сторону закрывания межкомнатной двери. Если приспособление несимметрично, элементы нужно просто поменять местами, ориентируясь на сторону открывания.

Подготовка отверстий

На этом этапе делаем следующее:

• При помощи стамески выдалбливаем углубление в 3 мм под лицевую пластинку защелки, соответствующее ее ширине. Центр лучше заранее обозначить шилом, чтобы не пришлось наносить разметку повторно.
• С помощью полусантиметровой коронки высверливаем сквозное отверстие. Это лучше проделать с обеих сторон дверного полотна, чтобы не повредить покрытие двери на выходе коронки.
• Теперь переходим к боковой кромке. Берем сверло по дереву (около 24 мм в диаметре). Им нужно проделать в отмеченном центре отверстие для защелки. Не стоит слишком углубляться, иначе можно продырявить полотно насквозь до самой филенки.

Порядок установки

В качестве примера выбрана установка дверных ручек с защелкой. Круглые и продолговатые устанавливаются одинаково.

Для установки нам понадобятся:

• ручная дрель или шуруповерт;
• коронка по дереву диаметром 50 мм;
• сверло по дереву диаметром 22-25 мм;
• стамеска;
• молоток;
• карандаш.

Стандартом высоты расположения ручки считается 80-90 см от пола. Обычно ее устанавливают на уровне пояса. Необходимо учитывать, что для всех дверей нужно выбирать одну высоту, иначе это будет смотреться некрасиво.

Высоту необходимо отметить на дверном полотне на торце и сбоку. На торце отметьте центр, чтобы в последствии высверлить отверстие под фалевую защелку. Чтобы правильно отметить место сверления сбоку двери, отмерьте расстояние от края защелки до середины отверстия, в которое вставляется квадрат. Именно эту длину перенесите на боковую часть двери.

После разметки центров переходим к сверлению отверстий. Для этого понадобятся дрель, тонкое сверло (2-4 мм) и перьевые сверла (22 и 25 мм). Тонкое сверло нам нужно для того, чтобы задать направляющую. При сверлении перьевым сверлом насквозь со стороны выхода образуются сколы. Чтобы этого избежать, достаточно сделать отверстие пером на половину толщины двери, а затем начать сверлить с обратной стороны. Для этого нам и нужно сделать направляющую тонким сверлом. Первым высверливается боковое отверстие диаметром 25 мм, вторым делается сбоку диаметром 22 мм.

Для тех моделей, которые имеют в комплекте 3 дополнительных шурупа для крепления основания к дверному полотну, не нужно сверлить большое отверстие коронкой. Достаточно сделать отверстие под «квадрат» перьевым сверлом диаметром примерно 12 мм и отверстия под стягивающие болты. Такая конструкция прослужит дольше.

Теперь разметьте и сделайте потай под защелку. Для этого вставьте защелку в торец и обведите контур планки. Затем нужно выбрать паз для планки. Сделать это лучше фрезерной машинкой. Если таковой не имеется, можно обойтись стамеской. Достаточно углубиться на толщину планки.

Теперь установка ручки на межкомнатную дверь не будет представлять большой сложности. Все, что остается, это собрать дверную ручку внутри дверного полотна. Для этого очистите отверстие от пыли и щепок, вставьте защелку и зафиксируйте ее саморезами. Однако не следует усердствовать и зажимать ее слишком туго, ведь в противном случае может заклинить.

Теперь проденьте квадрат в отверстие защелки. Затем наденьте ручку. В комплекте идут левая и правая рукояти, поэтому проверьте, правильно ли вы вставили их, до того как прикрутите. После установки ручки с замком прикрутите рукоять тремя саморезами к дверному полотну.

Так же монтируете вторую рукоять. После сборки проверьте все ли работает правильно, двигается ли защелка, задвигается ли она до конца и не клинит ли ее. По окончании навинчиваются декоративные колпачки, чтобы скрыть крепления. На ручке снизу, как правило, находится скрытый винтик под шестигранный ключ, чтобы зафиксировать колпаки.

Если у вас круглая ручка, вставьте в отверстие стержень. На нем имеются пазы с обеих сторон. На ручке тоже есть пазы, которые должны совпадать друг с другом. Наденьте и надавите до щелчка.

Фалевые ручки могут монтироваться как на левые, так и на правые двери. Для смены нужно вынуть цилиндровый механизм и механизм фиксации из корпуса ручек и поменять их местами в соответствии со стороной открывания двери.

Тонкости самостоятельной установки разных моделей

Если не вдаваться в особенности конструкции каких-то конкретных моделей, то монтаж большинства подобных приспособлений похож, но перед тем как врезать ту или иную ручку, разберитесь с местом ее установки.

Установка дверных ручек разных модификаций

Ниже приведены пошаговые инструкции, как поставить дверную ручку того или иного типа.

Как вставить устройство с замком и защелкой?

Монтаж дверных рукояток проводится по этапам:

1. Разметка дверного полотна. Карандашом отмечают место под сверление. Обычно к изделию прилагается схема, но при её отсутствии разметку можно сделать самостоятельно. От дверного края отступают 60 мм, при этом высота расположения будет составлять 90–110 см. Центральная точка под отверстие располагается на боковой кромке полотна, а все размеры наносятся по осевой линии.
2. Подготовку отверстий выполняют в несколько шагов:
   • Выдалбливают углубление на 3 мм под лицевую сторону защёлки соответствующей ширины.
   • Центр заранее обозначают шилом, чтобы не наносить повторную разметку.
   • Высверливают сквозное отверстие под ручку с использованием полусантиметровой коронки. Эту процедуру лучше провести с обеих сторон двери, чтобы не повредить покрытие полотна на выходе коронки.
   • Переходят к боковой кромке. Сверлом по дереву (примерно 24 мм в диаметре) проделывают отверстие для защёлки. При этом слишком углубляться не следует, иначе можно продырявить полотно насквозь.
3. Завершающий этап – установка. К этому этапу уже должны быть готовы 2 отверстия. Порядок работ следующий:
   • Снимите верхнюю часть рукоятки через боковое отверстие. Используйте специальный ключик, входящий в набор. Нажмите на язычок, расположенный внутри отверстия, рукоятку приподнимите вверх.
   • Уберите декоративную накладку.
   • Сначала прикрепите внешнюю часть приспособления, а затем и внутреннюю половину. Две детали стяните входящими в комплект винтами.
   • Установите декоративную накладку и корпус для ручки-защёлки, надавливая на внутренний язычок ключиком.
   • Закройте дверь, чтобы определить место касания язычка с дверной коробкой. По этой отметке высверлите углубление для входа замка.
   • Установите декоративный пластмассовый кармашек, а поверх отверстия под язык защёлки прикрепите металлическую накладку.

ВниманиеПри отсутствии дрели монтажные работы можно выполнить стамеской, но на работу уйдёт больше времени, потребуется и практический опыт.

По окончании установки проверьте работу ручки и замка – движения должны быть плавными, без шума.

В видео продемонстрирован процесс установки ручки в межкомнатную дверь:

Монтаж стационарных ручек

Для того чтобы установить стационарную ручку, из инструментов потребуется только отвертка и дрель. Накладные ручки просто крепятся на дверь в намеченном месте саморезами. Для установки сквозных моделей необходимо просверлить в дверном полотне отверстие, вставить в него резьбовую шпильку. После этого ручки привинчиваются на нее с двух сторон.

Монтаж ручки-защелки

Перед тем как установить поворотную или нажимную ручку с фалевым язычком, необходимо ознакомиться с устройством ее механизма. Как можно посмотреть на фото, основными деталями являются следующие:

• рукоятка;
• основание (декоративная накладка, розетка);
• квадрат (профильный штифт);
• винты.

Из каких деталей состоит ручка-защелка

Сам процесс монтажа выглядит так:

1. На выбранной высоте в торце двери отмечаем центр, это будет место для высверливания выемки под защелку.
2. Измеряем расстояние от корня язычка до центра отверстия, в которое будет крепиться квадрат ручки. Отмечаем это расстояние с краю дверного полотна на той же высоте – это будет место для установки рукоятки.
3. Далее с помощью дрели с коронкой с обеих сторон полотна высверливаются отверстия для ручки. Сначала нужно просверлить отверстие с одной стороны на глубину, равную примерно половине дверного полотна. Дрель нужно держать строго под 90º. Далее то же самое делается с другой стороны. Если сверлить отверстие в один прием, дрель может сбиться и получится криво.

Сверления отверстия пол ручку с помощью сверла с коронкой

1. В торце двери размечаем углубление под пластину защелки с помощью стамески. Глубина должна быть такой, чтобы пластина была заподлицо с поверхностью, обычно это 3 мм. Чтобы не потерять отметку под защелку, ее предварительно следует углубить шилом.
2. Далее ставим перьевое сверло диаметром 23 мм и делаем отверстие под защелку в отмеченной точке на торце. Его глубина должна совпадать с длиной механизма защелки.
3. Защелку ставим на место, лицевую пластину прикручиваем двумя шурупами.
4. Теперь вставляем в отверстие для ручки «квадрат» (профильный штифт) и укрепляем на нем ручки с помощью стягивающих болтов через специальные отверстия в механизме защелки.
5. Последний штрих: установка декоративной накладки и дополнительное крепление ручки двери с помощью стопорного винта, который обычно находится внизу основания.
6. Далее готовим ответное отверстие на коробке. Сначала стамеской делаем выемку под язычок. Удобнее всего разметить место для нее следующим образом: намазать язычок зубной пастой и покрутить ручку. После этого готовим углубление для металлической планки, которая потом прикручивается двумя шурупами.

Установка ручки-защелки

Для тех моделей, которые имеют в комплекте 3 дополнительных шурупа для крепления основания к дверному полотну, не нужно сверлить большое отверстие коронкой. Достаточно сделать отверстие под «квадрат» перьевым сверлом диаметром примерно 12 мм и отверстия под стягивающие болты. Такая конструкция прослужит дольше.

Способ установки ручки с отдельными отверстиями под «квадрат» и болты

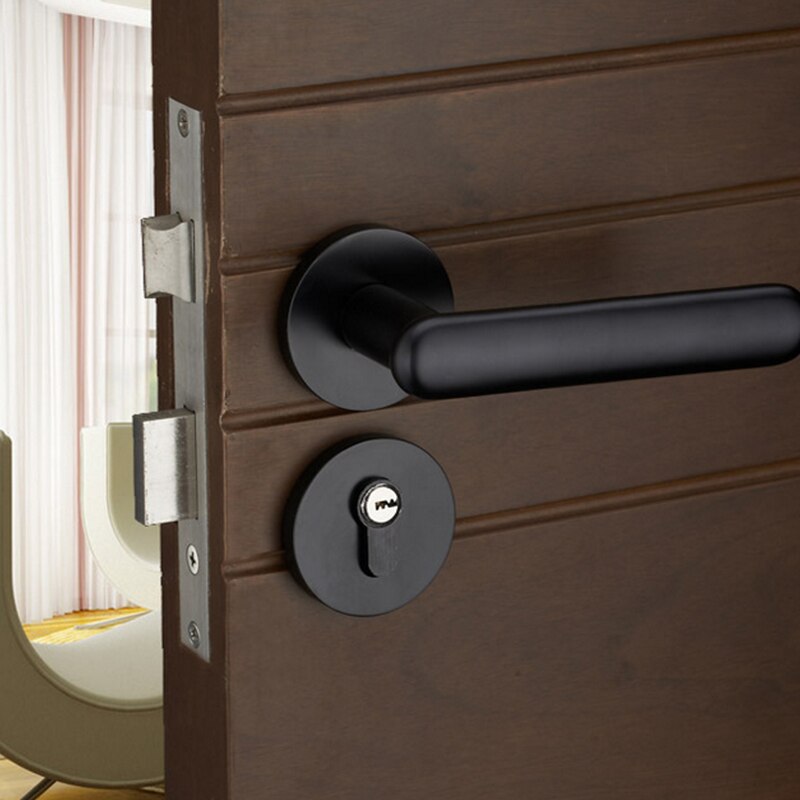

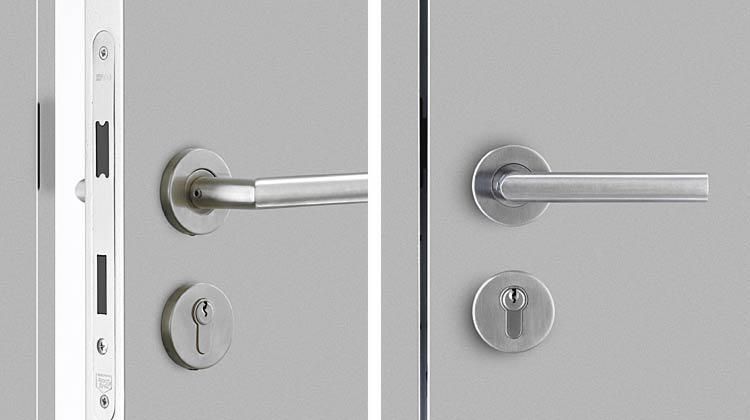

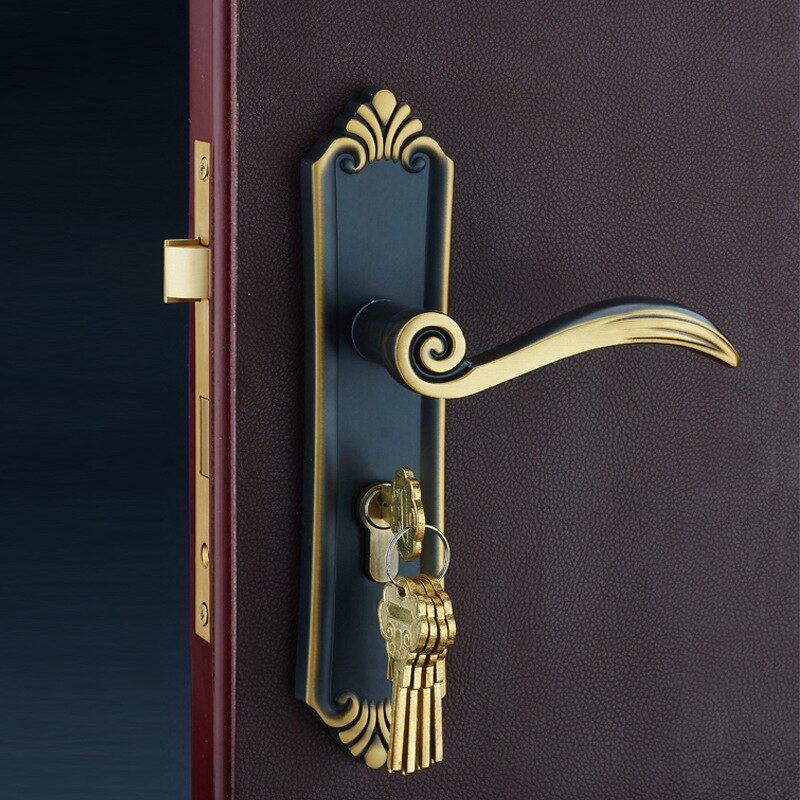

Монтаж ручки с замком

Более сложный вопрос – как поставить на дверь ручку с замком? Для того чтобы работа была аккуратной, дверь лучше снять с петель.

Этапы работ:

1. Обводим контуры замка на торце двери.
2. Дрелью с перьевым сверлом внутри контура высверливаем несколько отверстий вплотную друг к другу, после чего вынимаем остатки стамеской, периодически прикладывая замок. Он должен поместиться там полностью.
3. Делаем углубление для лицевой пластины.
4. Сверлим отверстия для ручек, диаметр нужно выбирать так, чтобы квадрат крутился внутри него свободно. Место для сверления нужно отметить точно.
5. Готовим отверстие для замочной скважины и делаем углубление под основание, которое может представлять собой либо планку, либо два круга.
6. Вставляем замок, ставим квадратный штифт.
7. Прикручиваем и фиксируем основание и ручки. Делаем углубление под ответную планку, утапливаем ее заподлицо с коробкой и крепим.

Установка ручки с замком: схема

Монтаж ручек для раздвижных дверей

Установка ручки на двери раздвижной конструкции потребует из инструментов только дрель с перьевыми и простыми сверлами и фрезер с фрезой-цилиндром. Рассмотрим порядок работ при установке ручки продолговатой формы. Выглядит он так:

1. Разбираем ручку, которая состоит из пластикового вкладыша и декоративной накладки.
2. Определяем высоту и место монтажа ручки и переносим контур пластикового вкладыша на полотно.
3. Дрелью с перьевым сверлом диаметром 25 мм сверлим внутри контура несколько отверстий вплотную друг к другу на глубину 12-13 мм. Остальное убираем стамеской. Эту работу можно также сделать при помощи фрезера.
4. Вставляем в углубление пластиковый вкладыш и крепим двумя шурупами.

Крепление пластикового вкладыша

1. Ставим на место декоративную накладку, она должна защелкнуться.

Устанавливаем продолговатые ручки для раздвижной двери

Для круглой ручки процесс установки гораздо проще. Нужно лишь сделать круглое углубление с помощью перьевого сверла нужного диаметра, а дальше все так же, как и в случае с продолговатой. При желании можно дополнительно установить замок на раздвижные двери, а также торцевой захват, если ручка их укомплектована.

Монтаж ручки с магнитным замком

Что касается вопроса, как вставить ручку в дверь, если она оборудована магнитной защелкой, здесь все аналогично врезке ручки с замком. Трудности возникают только при монтаже ответной планки, ведь необходимо чтобы замок защелкивался плавно.

Конструкция и установка магнитного замка

Нужно сделать следующее:

1. Закрыть дверь и отметить на коробке верх и низ магнитной защелки.
2. Приложить к разметке ответную планку и разметить контур углубления под магнит.
3. По центру с помощью перьевого сверла или фрезера сделать углубление.
4. Прикручиваем планку саморезами и проверяем работу замка. Если требуется немножко сместить планку, старые отверстия заделываем деревянными чопиками и сверлим новые.

Крепление планки магнитного замка

Углублять ответную планку заподлицо не рекомендуется: возможно, со временем магнит перестанет легко заходить в отверстие и понадобится сместить планку.

Такой процесс, как установка ручки дверей своими руками, требует терпения, аккуратности и точного соблюдения инструкций.

Ответная планка и углубление под замок

Установка дверной ручки на межкомнатную дверь закончена. Осталось сделать лишь последний штрих, а именно, врезать в лутку ответную часть защелки. Первым делом необходимо отметить центр защелки. Для этого закройте двери не слишком плотно и проведите карандашом на необходимом уровне. Еще можно плотно закрыть дверь и несколько раз открыть и закрыть защелку, чтобы оставить следы. Теперь посередине лутки выберите паз. Глубоким его делать не стоит. Замеряйте длину защелки в самом большом месте и выберите на 1-2 мм меньше.

Под замок паз выбирается поглубже и побольше. Все зависит непосредственно от самого замка. Иногда в комплекте может идти пластмассовая накладка в паз — ее нужно вставить до закрепления планки.

Поверх паза крепится декоративная планка. Врезать ее заподлицо нет необходимости. Достаточно прикрутить саморезами или прибить гвоздиками. Осталось лишь проверить, все ли работает правильно. На этом установка ручек на межкомнатные двери полностью завершена.

Ручки с замком устанавливаются по такому же принципу. Отличие будет заключаться только в диаметре торцевого отверстия.

Полезные рекомендации

1. Предварительно необходимо проводить тщательные расчеты после этого осуществлять любые действия.
2. При создании сквозного отверстия следует проявлять максимальную аккуратность и не сверлить дверь только с одной стороны. Так могут возникнуть сколы с обратной стороны дверного полотна. Как только сверло начинает показываться, проходя насквозь, нужно продолжать работу с другой стороны.
   После завершения монтажа необходимо еще раз перепроверить силу затяжки используемых болтов или шурупов, чтобы плохо зафиксированные детали в скором времени не вывели ручку из строя.

Уход за ручкой и замком

Лучшей профилактикой является своевременный уход за ручкой и замком. Под ним понимается периодическая проверка работоспособности в случае простоя и регулярное смазывание замка. В случае разбалтывания фурнитуры необходимо подкрутить рукоятку, чтобы в дальнейшем механизм не сломался.
Для долгой службы замка необходимо ежегодно его смазывать. Лучше всего для этой цели использоваь машинное мало или силиконовую смазку.

Видеоролике об установке ручки на межкомнатную дверь

В этом ролике продемонстрировано как можно врезать замок и дверную ручку в межкомнатную дверь без дорогих профессиональных инструментов:

Рекомендации по врезке магнитного замка в этом видео:

Процесс самостоятельной установки ручек на межкомнатные двери требует не только четкого следования инструкции, но и терпения, аккуратности. Выполненные в соответствии с этими рекомендациями работы позволят фурнитуре качественно выполнять свою функцию и служить владельцам долго.
