Page 1 — BRUSH CUTTER
PARTS CATALOGUESRM-2305SITRIMMER/BRUSH CUTTER
Page 2
— 9 -KEY LV PART NUMBER Q’TY DESCRIPTION REMARKS25 C400-000000 1 HANDLE,FRONT26 C403-000031 1 GRIP,HANDLE27 890617-43130 1 LABEL,CAUTION28 610206
Page 3
— 10 -KEY LV PART NUMBER Q’TY DESCRIPTION REMARKS1 P021-012610 1 CASE,GEAR2 + 610320-52130 1 NUT 103 + 699229-56830 1 PLATE, COVER4 + 610314-521
Page 4
— 11 -KEY LV PART NUMBER Q’TY DESCRIPTION REMARKS33 P021-007470 1 SCABBARD,BLADE31 696001-44731 1 BLADE, 8-CUTTER 9IN32 695001-44731 1 SAW, CIRCU
Page 5 — SRM-2305SI 3 Starter
— 12 -KEY LV PART NUMBER Q’TY DESCRIPTION REMARKS125200-52433 1 CARBURETOR1 + 125344-52130 2 SCREW2 + 125342-52130 1 COVER, DIAPHRAGM3 + 125341-4
Page 6
— 13 -KEY LV PART NUMBER Q’TY DESCRIPTION REMARKS24 + 125327-13930 1 CLIP25 + P005-001710 1 SCREW,MAINN MIXTURE26 + P005-001720 1 SCREW, IDLE MIX
Page 7 — SRM-2305SI 5 Fuel Tank
— 14 -KEY LV PART NUMBER Q’TY DESCRIPTION REMARKS125303-13310 1 DIAPHRAGM/GASKET KIT903 + 125341-49030 1 DIAPHRAGM904 + 125340-51030 1 GASKET, DI
Page 8 — SRM-2305SI 6 Shield, Tools
-15-Parts Number Key No. Parts Number Key No. Parts Number Key No.IndexA011-000101 1 — 9A051-000292 3 — 19A052-000130 3 — 40A101-000000 1 — 5A320-0002
Page 9
-16-Parts Number Key No. Parts Number Key No. Parts Number Key No.Index178515-04560 4 — 10178516-00830 4 — 11178810-05230 4 — 9224924-52130 7 — 143010
Page 10 — SRM-2305SI 7 Handle
7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8711, JAPANPHONE: 81-428-32-6118. FAX: 81-428-32-6145.2007©RS200704 No.64-042(640441)
Page 12
— 2 -KEY LV PART NUMBER Q’TY DESCRIPTION REMARKS26 + 610923-27432 1 HOLDER27 610910-27832 1 CUSHION28 900238-05016 4 SCREW 5*1629 610223-44730 1
Page 13 — SRM-2305SI 9 Carburettor
— 3 -KEY LV PART NUMBER Q’TY DESCRIPTION REMARKS2 900701-00012 1 CIRCLIP 123 900807-06001 2 BEARING, BALL 60014 900702-00028 1 CIRCLIP 285 175
Page 14
— 4 -KEY LV PART NUMBER Q’TY DESCRIPTION REMARKS15 900253-05020 3 SCREW 5*2016 X505-000620 1 LABEL,CAUTION18 X502-000460 1 LABEL,ECHO19 A051-0002
Page 15 — SRM-2305SI 10 Repair kit
— 5 -KEY LV PART NUMBER Q’TY DESCRIPTION REMARKS1 130010-42032 1 GASKET,INTAKE2 900500-00005 2 NUT 53 900238-05020 2 SCREW 5*204 130017-42031 1
Page 16
— 6 -KEY LV PART NUMBER Q’TY DESCRIPTION REMARKS1 131005-44332 1 TANK, FUEL2 900243-05016 2 SCREW 5*163 305110-42030 1 STAND (BL)4 131
Page 17
— 7 -KEY LV PART NUMBER Q’TY DESCRIPTION REMARKS1 895610-00130 1 L-WRENCH (4MM)2 895112-00330 1 SPANNER 8*103 X602-000020 1 TOOL,WRENCH4 897518-
Page 18 — 200704 No.64-042(640441)
— 8 -KEY LV PART NUMBER Q’TY DESCRIPTION REMARKS1 P021-002612 1 GRIP ASY,F-HANDLE2 + 900253-04016 3 SCREW 4*163 + 900220-05030 1 SCREW 5*304 +
PARTS CATALOGUE
TRIMMER/ BRUSH CUTTER
SRM-2305SI
SRM-2305SI |
1 Cylinder, Crankcase, Piston |
KEY |
LV |
PART NUMBER |
Q’TY |
DESCRIPTION |
REMARKS |
||||||||||||||||||||||||||||||||||||||||||||||||||
1 |
101011-06562 |
1 |
CYLINDER |
||||||||||||||||||||||||||||||||||||||||||||||||||||
2 |
900162-05022 |
2 |
BOLT, H.S. 5*22 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
3 |
101010-44332 |
1 |
GASKET, CYL. BASE |
||||||||||||||||||||||||||||||||||||||||||||||||||||
4 |
P021-001102 |
1 |
PISTON KIT |
||||||||||||||||||||||||||||||||||||||||||||||||||||
5 |
+ |
A101-000000 |
2 |
RING,PISTON |
|||||||||||||||||||||||||||||||||||||||||||||||||||
6 |
+ |
100013-11520 |
1 |
PIN, PISTON |
|||||||||||||||||||||||||||||||||||||||||||||||||||
7 |
+ |
100015-04630 |
2 |
CIRCLIP, PISTON PIN |
|||||||||||||||||||||||||||||||||||||||||||||||||||
8 |
+ |
100014-11520 |
2 |
SPACER, PISTON PIN |
|||||||||||||||||||||||||||||||||||||||||||||||||||
9 |
A011-000101 |
1 |
CRANKSHAFT,ASM |
||||||||||||||||||||||||||||||||||||||||||||||||||||
10 |
+ |
V553-000010 |
1 |
BEARING,NEEDLE 8 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
11 |
100204-52132 |
1 |
CRANKCASE KIT |
||||||||||||||||||||||||||||||||||||||||||||||||||||
12 |
+ |
100212-42031 |
2 |
OILSEAL |
|||||||||||||||||||||||||||||||||||||||||||||||||||
13 |
+ |
100215-03930 |
2 |
PIN, DOWEL |
|||||||||||||||||||||||||||||||||||||||||||||||||||
14 |
+ |
94035-36201 |
2 |
BEARING BALL |
|||||||||||||||||||||||||||||||||||||||||||||||||||
15 |
+ |
100242-42030 |
1 |
GASKET, CRANKCASE |
|||||||||||||||||||||||||||||||||||||||||||||||||||
16 |
+ |
900162-05028 |
3 |
BOLT, H.S. 5*28 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
17 |
101511-44730 |
1 |
COVER, FAN |
(BS) |
|||||||||||||||||||||||||||||||||||||||||||||||||||
19 |
101514-42031 |
1 |
COVER, CYLINDER |
||||||||||||||||||||||||||||||||||||||||||||||||||||
20 |
900238-04012 |
2 |
SCREW 4*12 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
21 |
X547-000650 |
1 |
LABEL,ECHO |
||||||||||||||||||||||||||||||||||||||||||||||||||||
22 |
900238-04016 |
6 |
SCREW 4*16 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
23 |
P021-013520 |
1 |
HOLDER KIT |
||||||||||||||||||||||||||||||||||||||||||||||||||||
24 |
+ |
91118-05025 |
2 |
BOLT |
|||||||||||||||||||||||||||||||||||||||||||||||||||
25 |
+ |
610922-27432 |
1 |
HOLDER |
— 1 —
SRM-2305SI |
1 Cylinder, Crankcase, Piston |
KEY |
LV |
PART NUMBER |
Q’TY |
DESCRIPTION |
REMARKS |
|||||||||||||||||||||||||||||||||||||||||||||||||
26 |
+ |
610923-27432 |
1 |
HOLDER |
||||||||||||||||||||||||||||||||||||||||||||||||||
27 |
610910-27832 |
1 |
CUSHION |
|||||||||||||||||||||||||||||||||||||||||||||||||||
28 |
900238-05016 |
4 |
SCREW 5*16 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
29 |
610223-44730 |
1 |
CASE, CLUTCH |
(BS) |
— 2 —
SRM-2305SI |
2 Fan Cover, Magneto, Clutch |
KEY |
LV |
PART NUMBER |
Q’TY |
DESCRIPTION |
REMARKS |
|||||||||||||||||||||||||||||||||||||||||||||||||
2 |
900701-00012 |
1 |
CIRCLIP 12 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
3 |
900807-06001 |
2 |
BEARING, BALL 6001 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
4 |
900702-00028 |
1 |
CIRCLIP 28 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
5 |
175005-47630 |
1 |
DRUM, CLUTCH |
|||||||||||||||||||||||||||||||||||||||||||||||||||
6 |
175000-52733 |
1 |
CLUTCH ASY |
|||||||||||||||||||||||||||||||||||||||||||||||||||
15 |
+ |
175018-52131 |
2 |
SPRING, CLUTCH |
||||||||||||||||||||||||||||||||||||||||||||||||||
7 |
156801-44731 |
1 |
FLYWHEEL |
|||||||||||||||||||||||||||||||||||||||||||||||||||
8 |
156601-52130 |
1 |
COIL, IGNITION |
|||||||||||||||||||||||||||||||||||||||||||||||||||
9 |
900162-04022 |
2 |
BOLT, H.S. 4*22 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
10 |
162010-52830 |
1 |
LEAD, GROUND |
|||||||||||||||||||||||||||||||||||||||||||||||||||
11 |
159012-03433 |
1 |
CAP, SPARK PLUG |
|||||||||||||||||||||||||||||||||||||||||||||||||||
12 |
159011-03432 |
1 |
COIL, SPARK PLUG |
|||||||||||||||||||||||||||||||||||||||||||||||||||
13 |
159010-10230 |
1 |
PLUG, SPARK (BPMR-7A |
|||||||||||||||||||||||||||||||||||||||||||||||||||
14 |
150112-42030 |
1 |
BUSHING |
— 3 —
SRM-2305SI 3 Starter
KEY |
LV |
PART NUMBER |
Q’TY |
DESCRIPTION |
REMARKS |
|||||||||||||||||||||||||||||||||||||||||||||||||
15 |
900253-05020 |
3 |
SCREW 5*20 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
16 |
X505-000620 |
1 |
LABEL,CAUTION |
|||||||||||||||||||||||||||||||||||||||||||||||||||
18 |
X502-000460 |
1 |
LABEL,ECHO |
|||||||||||||||||||||||||||||||||||||||||||||||||||
19 |
A051-000292 |
1 |
STARTER,RECOIL |
|||||||||||||||||||||||||||||||||||||||||||||||||||
20 |
+ |
177246-11120 |
1 |
CLIP, STARTER ROPE |
||||||||||||||||||||||||||||||||||||||||||||||||||
21 |
+ |
177228-27030 |
1 |
GRIP, STARTER |
||||||||||||||||||||||||||||||||||||||||||||||||||
22 |
+ |
P022-004610 |
2 |
SPRING, RETURN |
||||||||||||||||||||||||||||||||||||||||||||||||||
23 |
+ |
P022-004620 |
2 |
PAWL, STARTER |
||||||||||||||||||||||||||||||||||||||||||||||||||
24 |
+ |
P022-004680 |
1 |
SPRING, SPIRAL |
||||||||||||||||||||||||||||||||||||||||||||||||||
25 |
+ |
P022-004600 |
1 |
ROPE,STARTER |
||||||||||||||||||||||||||||||||||||||||||||||||||
26 |
+ |
P022-004690 |
1 |
REEL,ROPE |
||||||||||||||||||||||||||||||||||||||||||||||||||
27 |
+ |
P022-004660 |
1 |
SPRING, RETURN |
||||||||||||||||||||||||||||||||||||||||||||||||||
28 |
+ |
P022-004670 |
1 |
PAWL, STARTER |
||||||||||||||||||||||||||||||||||||||||||||||||||
29 |
+ |
P022-005230 |
1 |
COMPLETE,SPRING |
||||||||||||||||||||||||||||||||||||||||||||||||||
30 |
+ |
P022-004640 |
1 |
PLATE,CAM |
||||||||||||||||||||||||||||||||||||||||||||||||||
31 |
+ |
P022-004630 |
1 |
SCREW |
||||||||||||||||||||||||||||||||||||||||||||||||||
33 |
900238-04016 |
2 |
SCREW 4*16 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
35 |
V376-000361 |
1 |
SPACER |
|||||||||||||||||||||||||||||||||||||||||||||||||||
40 |
A052-000130 |
1 |
PULLEY,ASM STARTER |
|||||||||||||||||||||||||||||||||||||||||||||||||||
41 |
+ |
P022-004740 |
2 |
PAWL,STARTER |
||||||||||||||||||||||||||||||||||||||||||||||||||
42 |
+ |
177234-12220 |
2 |
SPRING, PAWL |
||||||||||||||||||||||||||||||||||||||||||||||||||
43 |
+ |
P022-002100 |
2 |
E-RING |
— 4 —
SRM-2305SI |
4 Air Cleaner, Carburettor, Muffler |
KEY |
LV |
PART NUMBER |
Q’TY |
DESCRIPTION |
REMARKS |
|||||||||||||||||||||||||||||||||||||||||||||||||
1 |
130010-42032 |
1 |
GASKET,INTAKE |
|||||||||||||||||||||||||||||||||||||||||||||||||||
2 |
900500-00005 |
2 |
NUT 5 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
3 |
900238-05020 |
2 |
SCREW 5*20 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
4 |
130017-42031 |
1 |
INSULATOR, INTAKE |
|||||||||||||||||||||||||||||||||||||||||||||||||||
5 |
130016-42031 |
1 |
GASKET, INTAKE |
|||||||||||||||||||||||||||||||||||||||||||||||||||
6 |
125200-52433 |
1 |
CARBURETOR |
|||||||||||||||||||||||||||||||||||||||||||||||||||
7 |
178510-48830 |
1 |
ROD, CHOKE |
|||||||||||||||||||||||||||||||||||||||||||||||||||
8 |
130301-04560 |
1 |
CASE, AIR CLEANER |
|||||||||||||||||||||||||||||||||||||||||||||||||||
9 |
+ |
178810-05230 |
1 |
GROMMET |
||||||||||||||||||||||||||||||||||||||||||||||||||
10 |
178515-04560 |
1 |
SHUTTER, CHOKE |
|||||||||||||||||||||||||||||||||||||||||||||||||||
11 |
178516-00830 |
1 |
SPACER |
|||||||||||||||||||||||||||||||||||||||||||||||||||
12 |
130410-44730 |
1 |
BRACKET, AIR CLEANER |
|||||||||||||||||||||||||||||||||||||||||||||||||||
13 |
900242-05057 |
2 |
SCREW 5*57 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
14 |
130310-04560 |
1 |
FILTER, AIR |
|||||||||||||||||||||||||||||||||||||||||||||||||||
15 |
130302-50630 |
1 |
COVER ASSY, AIR CLN. |
|||||||||||||||||||||||||||||||||||||||||||||||||||
16 |
+ |
900720-00004 |
1 |
O-RING (P-4) |
||||||||||||||||||||||||||||||||||||||||||||||||||
17 |
+ |
130415-40630 |
1 |
SCREW |
||||||||||||||||||||||||||||||||||||||||||||||||||
19 |
890121-47530 |
1 |
LABEL, CHOKE |
|||||||||||||||||||||||||||||||||||||||||||||||||||
21 |
P021-000052 |
1 |
MUFFLER ASY |
|||||||||||||||||||||||||||||||||||||||||||||||||||
22 |
+ |
V104-000160 |
2 |
GASKET,EXHAUST |
||||||||||||||||||||||||||||||||||||||||||||||||||
25 |
+ |
900242-04010 |
3 |
SCREW 4*10 |
||||||||||||||||||||||||||||||||||||||||||||||||||
26 |
+ |
145866-42031 |
1 |
GASKET, MUFFLER LID |
||||||||||||||||||||||||||||||||||||||||||||||||||
27 |
+ |
145876-42030 |
1 |
LID, MUFFLER (B) |
||||||||||||||||||||||||||||||||||||||||||||||||||
28 |
+ |
145863-42030 |
1 |
HOLDER, SCREEN |
||||||||||||||||||||||||||||||||||||||||||||||||||
29 |
900105-05055 |
2 |
BOLT, H.S. 5*55 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
31 |
A320-000251 |
1 |
COVER,MUFFLER |
|||||||||||||||||||||||||||||||||||||||||||||||||||
32 |
145642-04930 |
1 |
WASHER |
|||||||||||||||||||||||||||||||||||||||||||||||||||
— 5 — |
Loading…
You can only view or download manuals with
Sign Up and get 5 for free
Upload your files to the site. You get 1 for each file you add
Get 1 for every time someone downloads your manual
Buy as many as you need
+7 (863) 210-11-44
Покупай как юр. лицо
ЖурналАкцииКонфигураторДоставкаМагазиныОбратная связь
Каталог товаров
Войти
Избранное
Сравнение
Корзина
Дом и дача
Садовая техника
Садовые триммеры
ECHO
Код товара: 1425909
Loading…
You can only view or download manuals with
Sign Up and get 5 for free
Upload your files to the site. You get 1 for each file you add
Get 1 for every time someone downloads your manual
Buy as many as you need
+7 (863) 210-11-44
Покупай как юр. лицо
ЖурналАкцииКонфигураторДоставкаМагазиныОбратная связь
Каталог товаров
Войти
Избранное
Сравнение
Корзина
Дом и дача
Садовая техника
Садовые триммеры
ECHO
Код товара: 1425909

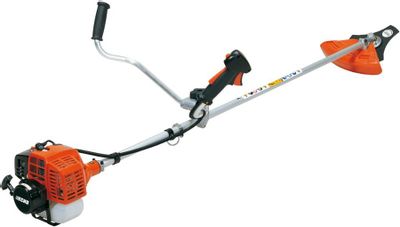

Триммер бензиновый ECHO SRM-2305SI
