Электросчетчик фобос 1 инструкция по эксплуатации на русском

Особенности и технические характеристики

Электросчетчики «Фобос» способны не только измерять электроэнергию, но и дистанционно передавать показания счетчика и качества электроэнергии по радиоканалу на специальную станцию. Станция через интернет доводит информацию потребителям и поставщикам электроэнергии. Дальность передачи данных от счетчика до станции по радиоканалу достигает 10 км в городских условиях.

Поэтому при использовании «Фобосов» не надо выдавать  показания счетчика по телефону, либо ждать у себя работников организации, поставляющей электроэнергию. Также эти «умные» счетчики оповещают диспетчеров энергоснабжающей организации о нештатных ситуациях, например об изменении параметров электроэнергии, попытках несанкционированного вмешательства в его работу.

В счетчиках «Фобос» имеется встроенное программное обеспечение, энергонезависимое устройство памяти и аккумуляторная батарея. При остановке подачи электропитания он работает автономно, сохраняя всю информацию. Информация может храниться в памяти устройства более 20 лет.

Конструкция счетчика такова, что невозможно вмешаться в его работу. На дисплее отображается не только показания потраченного электричества, но и наличие связи, качество электроэнергии, воздействие магнитных полей, уровень заряда аккумулятора, данные о вскрытии крышки.

В случае неисправности дисплея всю информацию можно увидеть в личном кабинете через интернет. Имеется автоматическая программа перехода на зимнее/летнее время. «Фобос»каждые сутки проводит проверку своей работоспособности, при выявлении неполадок сообщает об этом. Обслуживать счетчик просто, нужно лишь удалять с него пыль сухой чистой тряпкой.

Разновидности

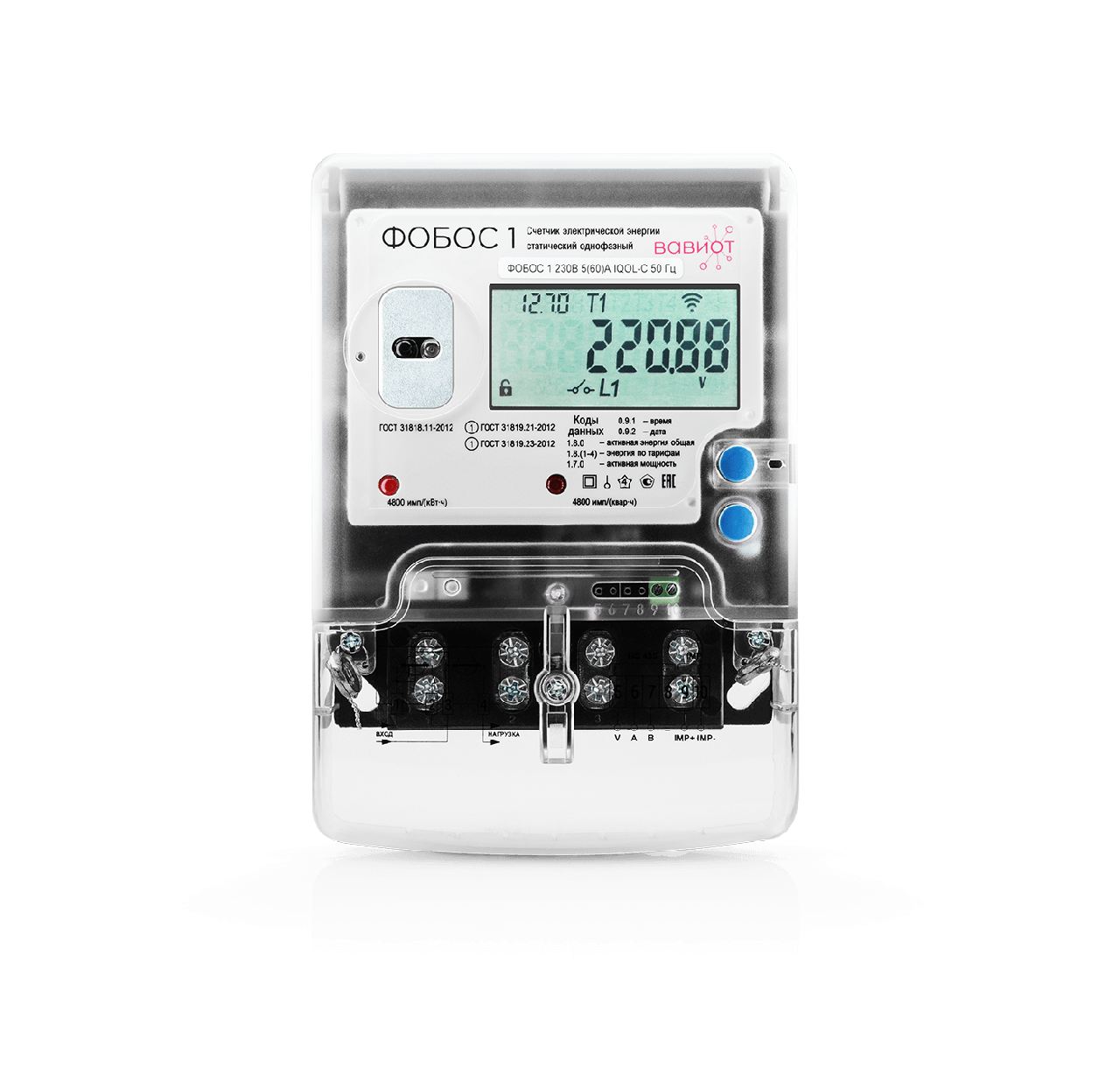

Бывают счетчики для однофазных и трехфазных сетей. При использовании одной фазы устанавливаются модели «Фобос-1» или «Фобос-1S» (буква S означает исполнение Сплит). При работе на трех фазах применяются «Фобос-3» либо «Фобос-3S». Счетчики «Фобос-1» и «Фобос-3» монтируются в доступном месте для снятия показаний.

Варианты Сплит могут находиться на опорах или в разрезах проводов электроэнергии. Тогда снятие показаний счетчиков происходит с выносного дисплея, который входит в комплект Сплит-счетчиков. Из-за расположения этих счетчиков в недоступном для потребителей месте снижаются риски доступа к ним и попытки кражи электроэнергии.

Технические данные приборов различаются только весом и размерами. Прибор «Фобос-1» весит 700 гр., его размеры: высота 17,2 см.; ширина 11,9 см.; толщина 5,9 см. «Фобос-3» –2 кг. ,габариты: 21 см по высоте; 15 см по ширине; 6,5 см по толщине. «Фобос-1S» и «Фобос-3S» имеют измерительные блоки, которые устанавливаются на опора, весят не более 2 кг. Блоки могут работать при температурах воздуха от -40 до +70 градусов, при любых видах осадков. Выносные дисплеи по 400 грамм с размерами 15 см в высоту; 10,5 см в ширину; 3 см в толщину.

Срок службы всех моделей 30 лет,с гарантией на работу 5 лет. Поверку производят один раз в 16 лет.

Снятие показания

Показания по учёту электроэнергии отображаются на цифровом дисплее, на самом счётчике, либо на приборе удалённого учёта.

Данные можно получить следующими способами:

• автоматически – данные на дисплее отображаются каждые 5 минут;
• обновить показания при помощи нажатия на кнопку.

Как снять показания?

• Записать число, находящееся на дисплее;
• Вычесть из него данные с прошлого месяца;
• Умножить получившиеся число на сумму тарифа;
• Повторить процедуру для каждого из тарифов.

Преимущества прибора

Электросчётчик отличается следующими преимуществами:

• большим выбором функций с возможностью работы в многотарифном режиме и дистанционной передачи данных;
• высокой точностью измерения и полным соответствием государственным стандартам;
• широким выбором исполнений, в зависимости от особенностей эксплуатации и запросов потребителя;
• удобством отображения информации;
• надёжной защитой от постороннего вмешательства в работу, с возможностью дистанционного уведомления о несанкционированном воздействии;
• продолжительной гарантией от изготовителя;
• длительным межповерочным интервалом.

Как заряжать счётчик

Разряженный элемент питания можно зарядить в условиях специализированной мастерской изготовителя. Для этого батарею необходимо извлечь из аппарата и подать на контакты напряжение, соответствующее номинальному показателю элемента питания.

Гарантия

Изготовитель гарантирует, что прибор полностью соответствует требованиям гос. нормативов. Заводская гарантия составляет 5 лет от момента начала эксплуатации прибора.

Гарантия на хранение прибора – пол года от момента изготовления.

По адресу производителя проводится гарантийный ремонт прибора.

Документация, которая идёт в комплекте

• Паспорт прибора;
• Руководство по эксплуатации;
• Свидетельство о типе прибора;
• Описание типа;
• Методика проверки;

Замена батарейки

Прибор предусматривает наличие литиевого элемента питания, который выполняет вспомогательные функции в случае отсутствия напряжения в сети. Батарея рассчитана на эксплуатацию в течение 16 лет, поэтому необходимость её замены маловероятна.

Менять элемент питания может потребоваться при выявлении его брака, что производится в рамках гарантийного обслуживания на заводе-изготовителе.

Для этого потребуется снять заводскую пломбу, вскрыть отсек с батареей, удалить старую и вставить новую, с соблюдением предусмотренной полярности. Затем выполняется сборка в обратной последовательности.

Как зарядить счётчик

У литиевых батареек счётчика “Фобос” предусмотрена функция зарядки – делают это на производстве, в специальной мастерской. Процедуру можно провести в рамках гарантийного обслуживания.

Устройство и принцип работы

Аппарат производится в двух основных исполнениях, предусматривающих установку внутри помещения (шкафный) и наружную (модель «Сплит»).

Шкафные приборы комплектуются следующими составляющими, установленными внутри корпуса:

• электронной платой;
• измерительными модулями;
• встроенными часами;
• жидкокристаллическим дисплеем;
• батареей автономного питания;
• контролирующими датчиками различного назначения и интерфейсами удалённой передачи данных;
• жидкокристаллическим дисплеем.

Модель «Сплит» конструктивно разделяется на две составные части:

• измерительный модуль, устанавливаемый снаружи помещения(представлен выше);
• управляющий блок, снабжённый дисплеем и кнопками управления.

Принцип работы основан на математической обработке измеренных данных. Полученная и преобразованная информация выдаётся на жидкокристаллический дисплей. Прибор укомплектован защитными датчиками, сигнализирующими о нарушении режима эксплуатации и несанкционированном воздействии, с передачей сведений удалённо в централизованную систему.

Этот счётчик относится к «умным» учётным приборам. Благодаря встроенному радиомодему, аппарат удаленно передаёт данные в систему, через которую контролирующая организация может в любое время уточнить текущие показания и режим работы устройства.

Комплектность и особенности монтажа

В комплект каждого устройства входит:

• паспорт;
• руководство по эксплуатации;
• упаковка прибора;
• клеммная крышка.

Для вариантов Сплит дополнительно прилагаются: выносной дисплей, блок питания с USB кабелем и руководство по работе дисплея.

Счетчики типа «Фобос» просты в установке, но лучше привлечь к работе электриков энергоснабжающей организации. Если устанавливать самостоятельно, то для этого необходимо достать прибор из упаковки и осмотреть, нет ли механических повреждений, на месте ли все пломбы изготовителя. Проверить отсутствие электричества в проводах, подключаемых к счетчику.

Далее:

1. Найти место установки и сделать метки.
2. Для приборов «Фобос-1» и «Фобос-3», сделать три отверстия на месте установки для закрепления.
3. Выкрутить болты крышки клеммной колодки и снять ее.
4. Установить прибор и закрутить его болтами.
5. При наличии DIN-рейки использовать ее.
6. Модели Сплит крепятся на опоре, от которой отходит кабель.
7. Подключить провода как в схеме, указанной на крышке клеммной колодки. Закрепить электрические провода винтами.
8. Закрыть крышку клеммной колодки и закрутить.
9. Включить электропитание и подключить пользователя.
10. 5 секунд и счетчик начинает работать.
11. После установки измерительного блока счетчика исполнения Сплит необходимо наладить связь между ним и выносным дисплеем. Это делает представитель энергоснабжающей организации.
12. Проверить работу счетчика после включения электрических сетей: все сегменты дисплея высветятся. Световые индикаторы на лицевой панели счетчика начнут мигать.
13. При правильном подключении в электрическую сеть, если дисплей ничего не показывает, то счетчик считается нерабочим и надо его ремонтировать либо менять. После подключения счетчика и пломбирования персоналом энергоснабжающей организации счетчик готов к работе.

Однофазный или трёхфазный счётчик электроэнергии – Фобос

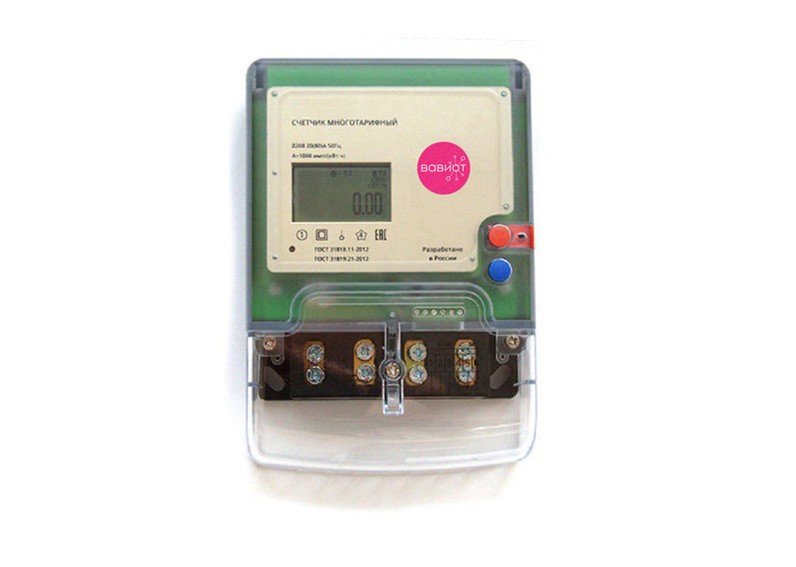

Счётчик Фобос – отечественный многотарифный прибор, предназначенный для измерения количества израсходованной электроэнергии как в однофазной сети, так и в трёхфазной сети. Устройство может использоваться частными потребителями, общественными учреждениями, организациями и промышленными предприятиями для замера показателей с целью расчёта с энергопоставляющей компанией.

Электросчетчики способны не только измерять электроэнергию, но и дистанционно передавать показания счётчика и качества электроэнергии по радиоканалу на специальную станцию, далее станция через интернет доводит информацию потребителя до поставщиков электроэнергии. Дальность передачи данных от счётчика до станции по радиоканалу достигает 10 км в городских условиях.
