Электросчетчик нева мт 324 инструкция по применению

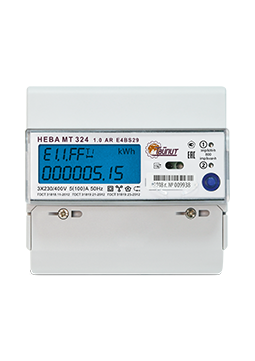

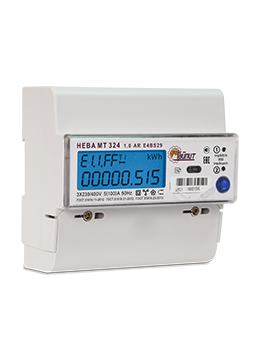

Электросчётчик Нева-324 – трёхфазный прибор, рассчитанный на эксплуатацию в условиях промышленного или коммунального предприятия, в общественном учреждении с функциями учёта показателей по многотарифной сетке. В зависимости от исполнения, счётчик способен определять расход активной, либо активной и реактивной энергии при работе в автономном режиме или подключённым к стороннему устройству.

Устройство и принцип работы

В корпусе с клеммным отсеком, закрытым крышкой на винтах, установлены:

• датчики электротока и напряжения;
• счётный блок со встроенным модулем памяти и жидкокристаллическим дисплеем;
• часы, отображающие фактическое время;
• запасная батарея, на случай отключения подачи энергии;
• схемы интерфейса и измерения;
• выход для испытаний аппарата.

Комплектация счётчика отличается, в зависимости от исполнения, но тип корпуса остаётся неизменным.

При подключении, поступающая энергия анализируется электронным блоком, обработанные сведения записываются на собственной памяти аппарата и выводятся на экран ЖКИ.

Технические характеристики

Документация

Паспорт образца 2019 года: Смотреть

Предыдущий вариант паспорта: Смотреть

Руководство по эксплуатации: Смотреть

Свидетельство СИ: Смотреть

Описание типа: Смотреть

Декларация соответствия: Смотреть

Сертификат соответствия: Смотреть

Рекламный проспект (модель 1.0 AO S26): Смотреть

Рекламный проспект (модель 1.0 AR E4BS26): Смотреть

Рекламный проспект (модель 1.0 AR E4BS29): Смотреть

Рекламный проспект (модель 1.0 AR E4BSС28): Смотреть

Рекламный проспект (модель 1.0 AR RF2BSС28): Смотреть

Каталог продукции Нева: Смотреть

Прайс на приборы Нева: Смотреть

Гарантия на прибор

На продукцию действует гарантия производителя, поддерживаемая официальными распространителями в течение 6-ти лет от пуска в работе либо 7-ми – от даты выпуска.

Производителем обеспечивается качество изделия, соответствующее требованиям государственных нормативов. Если изделие вышло из строя по причине заводского брака, либо некондиция выяснилась до момента установки, для приёма на гарантийное обслуживание обязательно предоставление изделия в поставленном комплекте с актом, подтверждающим факт неисправности.

Изготовитель вправе отказать в приёме аппарата, поврежденного в ходе неправильного подключения, разбитого или другим способом вышедшего из строя по вине торговой компании или потребителя.

Преимущества прибора

Прибор отличается следующими преимуществами:

• высокой точностью учёта данных и многофункциональностью;
• возможностью удалённого контроля;
• продолжительной гарантией производителя и большим межповерочным интервалом;
• современным и привлекательным дизайном;
• надёжной защитой от стороннего вмешательства в работу.

Разновидности счётчика

Аппарат производится в 5-ти модификациях, отличающихся комплектацией и характеристиками:

• 1.0 AO S26 – изменяет активную энергию, лишён интерфейса, с электронной пломбой на крышке клеммного отсека, показателями напряжения по каждой из фаз – 230 В, общего – 400 В, базового и предельного тока соответственно 5 и 60 А, подключается непосредственно;
• 1.0 AR E4BS26 – в отличие от  предыдущего исполнения, кроме активной, способен учитывать реактивную энергию, оборудован интерфейсом EIA 485, подсветкой ЖКИ;
• 1.0 AR E4BS29 – отличается токовыми показателями – соответственно 5 и 100 А
• 1.0 AR E4BSС28 – дополнительно оборудован встроенными нагрузочными расцепителями, отключающими устройство при превышении заданных параметров, различия в значении базового и предельного тока – 5 и 80 А;
• 1.0 AR RF2BSС28 – разница с предыдущей моделью – в наличии радиомодема вместо
• интерфейса EIA 485.

Почему не показывает дисплей

Дисплей может не включаться по следующим причинам:

• неисправности электронного блока;
• истощении ресурса батареи, если счётчик не подключён или отсутствует электропитание – об этом потребителя предупреждает появление символического изображения батарейки;
• механическое повреждение дисплея – особенно если этот элемент подвергался удару.

Замена батарейки

На приборе установлен литиевый элемент питания ER14250 либо CR2032. Возможные варианты замены приведены в руководстве пользователя.

Для замены потребуется:

1. Снять крышку клеммного отсека, закреплённую винтами с передней стороны.
2. Демонтировать электронный блок аналогичным способом.
3. Удалить отслуживший элемент, припаяв новый.
4. Выполнить сборку аппарата в обратном порядке.

После выполнения работ, организация, менявшая элемент питания, указывает данный факт в соответствующем разделе паспорта счётчика.

Снятие показаний

Для снятия показаний принимается в расчёт целое число – левые 6 разрядов, опуская начальные нули(красная рамка), не используя 2 цифры дробной составляющей после точки.

Процедура может проводиться в автоматическом режиме, ожидая вывода на экран значения по соответствующему тарифу, или ручном – переключением кнопкой левее дисплея, в таком порядке:

1. Записывается количество киловатт-часов на экране по одному из тарифных планов.
2. От него отнимается результат замера прошлого месяца по тому же тарифу.
3. Разница перемножается на расценку.
4. Указанная последовательность действий повторяется для каждого из тарифов и суммируется итоговый результат.

Можно ли сэкономить

Прибор надёжно защищён от стороннего воздействия и учитывает значение по нарастанию, вне зависимости от подачи тока. Способы экономии для потребителя:

• приобретать счётчик, подходящий под условия эксплуатации и параметры сети, у проверенных компаниях с возможностью гарантийного обслуживания;
• эксплуатировать прибор в соответствии с требованиями производителя;
• не допускать перегрева мест контактов;
• не перегружать электрическую сеть;
• бережливо относиться к расходу энергии.

Подключение счётчика

Для монтажа устройства используется стандартная ДИН-рейка. Подсоединение контактов выполняет квалифицированный электрик, руководствуясь схемой на крышке клеммного отсека или в руководстве по эксплуатации. Перед выполнением работ подача напряжения отключается.

Схемы подключения счётчик Нева МТ 324:

После подсоединения, включается ток и проводится настройка аппарата. Затем счётчик подлежит пломбировке. Запись в паспорте, выполненная работником организации, подключавшей прибор, подтверждает его пуск в работу.

Электросчётчик Нева 324 – трёхфазный прибор по учёту потреблённой электроэнергии по нескольким тарифным планам. Это устройство предназначено для установки в условиях промышленного производства, частного сектора – в квартирах, загородных домах и других помещениях.

Энергомер разрешён к использованию в пределах РФ и на территории сопредельных государств, включён в перечень устройств по измерению показателей электроэнергии. Счётчик оборудован интерфейсом, позволяющим считывать данные, подключившись к внешней электронной системе хранения и обработки информации.

Комплект установленного в устройстве оборудования включает:

• оптический порт;
• кнопка, позволяющая переключать разделы отображения выводимой на дисплей информации;
• электронная опломбировочная система на передней панели корпуса;
• входы для проверки и диагностики.

Посредством электросчётчика возможна запись и вывод показателей тока и активной мощности по каждой тарифной сетке со средними значениями данных величин.

Рекомендуем: Электросчётчик НИК 2102 — обзор и преимущества устройства

Принцип учета

Суть работы этого прибора состоит в том, что он ведет учет потребляемой электроэнергии не одним показателем, а несколькими.

В этом случае присутствует четкое распределение по оплате.

• оплата в час пик (это утренние часы с 7 до 10, и вечерние часы с 17 до 21 часа);
• оплата в период полу-пик;
• и самая низкая стоимость отличает ночной тариф.

Многотарифные механизмы в отечественных домах и квартирах стали устанавливать совсем недавно. Но специалисты в один голос заверяют, что эти механизмы очень полезные.

Многие люди не хотят ставить такой вид учета, потому, что уверены в высокой сложности процесса снятия показаний и расчета суммы оплаты за потребляемую электроэнергию. Но, все обстоит не так сложно, как кажется.

Для подсчетов необходимо подготовить:

Статью о том, как правильно опломбировать счетчик электроэнергии, читайте здесь.

Сегодня расскажем как правильно и точно снять показания с прибора учета электроэнергии Нева МТ-324. Это трехфазный многотарифный счетчик, с возможностью учета расхода электричества по нескольким тарифам, например день/ночь и пик полупик. Счетчик используется на промышленных предприятиях, торговых помещениях, так же в домах и квартирах с высоким потреблением электроэнергии.

Как снимать показания со счетчика Нева МТ 324

Возможность снятия показаний со счетчика осуществляется двумя способами:

1. Автоматический способ — значения показывается на дисплее счетчика самостоятельно последовательно через небольшой интервал времени и циклично. Пока счетчик листает значения мы можем их записать.
2. Ручной режим — снятие показаний нажатием на управляющую кнопку.

Виды нажатий на кнопку для ручного режима:

1. Короткое нажатие (удержание менее 3 сек)
2. Длительное нажатие (удержание более 3 сек)

Каждое из видов нажатий позволяет переключать соответствующую информацию на дисплее. Вся информация на счетчике поделена на группы. обозначаются группы в левом верхнем углу кодовым числом

Разберем например E1.0.FF. Первые 2 символа слева — это код группы параметров, вместо Е1 может стоять следующие значения:

• Е1 — активная энергия (то что и требуется нам для снятия показаний)
• Е3 — энергия реактивная положительная
• Е4 — энергия реактивная отрицательная
• AS — потери в линии
• P1 — активная положительная мощность

Следующая цифра обозначает сумму по всем тарифам. Вместо 0 могут стоять значения 1,2,3,4 что соответствует каждому из тарифов.

Следующие — общее значение на текущий момент времени. Вместо FF может стоять 00 показывает величину на прошлый момент снятия месяц или сутки.

Т.е для снятия показаний нам нужны числовые значения на счетчике со следующими кодами:

Сумма по всем действующим тарифам — E1.0.FF Общий расход электроэнергии по тарифу 1 (день) — E1.1.FF Общий расход электроэнергии по тарифу 2 (ночь)- E1.2.FF Общий расход электроэнергии по тарифу 3 — E1.3.FF

Кратко: Выбираем группу Е1 длительным нажатием кнопки — .0.FF Просматриваем расходы по тарифам 1-4 и общий расход по всем тарифам цифра 0 в коде. E1..FF

Число записываем до знака точки, т.е стоящие справа от точки 1 или 2 знака в зависимости от модели не берем.

Расчет суммы к оплате

Для подсчета общей суммы к оплате в однотарифном плане за весь период пользования значение с кодом E1.0.FF умножаем на ставку по общему однотарифному плану.

Если у вас план двухтарифный тогда берем число с кодом E1.1.FF (расход по тарифу 1) и умножаем на ставку за 1 киловатт/час днем. Далее число с кодом E1.2.FF умножаем на ставку за 1 киловатт/час ночью. Складываем 2 числа и получаем общую сумму к оплате по 2-м тарифам.

Чтобы рассчитать сумму к оплате за текущий месяц нужно из текущих показателей вычесть прошлые, к примеру по первому тарифу сейчас 2569 а было 1800 в прошлом месяце. Тогда получаем по первому тарифу 2569-1800 = 769 киловатт за текущий месяц по тарифу 1. Так же и со вторым тарифом, либо с общим тарифом.

Для более подробного изучения можно воспользоваться полной инструкцией по данной модели — инструкция НЕВА МТ324.pdf

Как снять показания счетчика нева 324

Для того чтобы снять показания с данного прибора учета, необходимо сделать:

Длительным нажатием на кнопку попасть в параметры Е1 – активная энергия. Чтобы снять показания сумм по всем действующим ценам электроэнергии на дисплее должно отобразиться следующее обозначение: E1.0.FF. Записываем все символы слева направо до запятой.

При двухтарифном плане необходимо взять данные Е1.1.FF (стоимость №1), умножить их на ваш действующий дневной тариф. То же самое делаем для расчёта ночной стоимости электроэнергии, только данные берем Е1.2.FF. При сложении двух получившихся сумм получаем полный счёт к оплате за месяц.

Это должен знать каждый

Теперь мы вам расскажем, как снять показания счетчика электроэнергии, если что-то пошло не так. Здесь мы рассмотрим все нестандартные ситуации, и подскажем вам выход из них.

Если счетчик начал крутиться по второму кругу, снять показания электроэнергии можно используя простой совет: добавляем к существующему числу единицу впереди и отнимаем значения за прошлый месяц. Приведем простой пример, если у вас пятизначное табло записываем наше значение, добавляем в начало единицу. Ваше число было 00005, вот такое число должно стать 10005. Берем число за прошлый месяц, например, 99915 и решаем простой пример. 10005 – 99915, получается 110 кВт/час. Такая же ситуация и с остальными циферблатами, вне зависимости от кол-ва чисел.

Что делать, если нет запятой на счетчике. Бывает и такая ситуация, просто смотрите на фото ниже. Если у вас установлен такой счетчик, тогда стоит изначально уточнить все моменты или почитать инструкцию. Конечно, если вы обратились за помощью к нам, вы этого точно не сделали, поэтому, если нет запятой, начинаем внимательно смотреть на циферблат. Табло должно отличаться по цвету или где-то должна быть видная запятая

Если всего этого нет, тогда записываем в квитанцию все указанные числа со счетчика, неважно сколько их.

Трехфазные и однофазные счетчики ничем не отличаются друг от друга, поэтому снимайте показания с них похожим образом. Чтобы каждый месяц не снимать показания счетчика дома, вы можете установить современный счетчик АСКУЭ, он автоматически считает все показания и передает в обслуживающую организацию. Вам нужно будет только своевременно оплачивать счета.

Вот мы и рассмотрели вопрос, как самому рассчитать месячный расход электроэнергии, как вы могли заметить, сложного нет. Если у вас остались вопросы, задавайте из нам, мы с радостью ответим на все.

Статья по теме: трехтарифный счетчик электроэнергии.

Полное описание НЕВА Трехфазный многотарифный счётчик МТ 314 1.0 AR E4BSR26

Применение: Счетчик может использоваться на промышленных, торговых и сельскохозяйственных предприятиях, предприятиях энергетики, в коттеджах и квартирах, подключенных к трехфазной сети. Счетчик разработан непосредственно для использования в системе АСКУЭ Назначение: Счетчик предназначен для измерения и учета потребленной активной или активной и реактивной энергии в трехфазных трех- и четырехпроводных сетях переменного тока дифференцированно по временным зонам суток в соответствии с заданным тарифным расписанием

Нормативные документы

Счетчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-12 кл. 0.5S и ТАСВ.411152.005 ТУ. Счетчик внесен в Государственный реестр средств измерений и допущен к установке на всей территории РФ и стран ближнего зарубежья. Межповерочный интервал в республике Казахстан — 10 лет, межповерочный интервал в республике Таджикистан — 4 года, межповерочный интервал в республике Беларусь — 4 года.

Оснащение

• Оптический порт по ГОСТ IEC 61107-2011
• Интерфейс EIA-485 с питанием от встроенного блока питания
• Промежуточное реле управления нагрузкой
• Электронная пломба крышки клеммной колодки
• Оптические испытательные выходы активной и реактивной энергии
• Электрический испытательный выход встроенных часов
• Подсветка ЖКИ
• Датчик тока — шунт

Особенности

• Универсальный корпус позволяет устанавливать счетчик как на 3 винта, так и на рейку ТН35
• Счетчик разработан в соответствии с требованиями технической политики ПАО «Россети», имеет функции измерения параметров качества электроэнергии, указанных в технической политике
• Аппаратная защита разрешения записи

Измерение и хранение в памяти измеренных значенийАктивной, реактивной индуктивной и реактивной емкостной:

• энергии нарастающим итогом, в том числе по тарифам
• энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании месяца, в течение 12 месяцев
• энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании суток, в течение 128 суток
• мощностей, усредненных на 30-ти мин. интервале, в течение 128 сут. Счетчик измеряет и учитывает приведенную энергию потерь в линии нарастающим итогом всего и по каждой фазе отдельно

Измерение параметров сети

• Среднеквадратических значений тока и напряжений пофазно
• Частоты сетевого напряжения
• Активной мощности суммарно и пофазно
• Реактивной мощности суммарно и пофазно
• Углов между векторами напряжения
• Фактора активной мощности, суммарно и пофазно

Сохранение в журнале событий даты и времени:

• Включения и отключения питания
• Наличия тока в фазе при отсутствии соответствующего напряжения
• Пропадания напряжения в любой из фаз
• Изменения направления тока в любой из фаз
• Перепрограммирования параметров
• Изменения времени и даты во встроенных часах с фиксацией изменяемого времени
• Сброса информации о максимальной мощности
• Снятия крышки клеммной колодки
• Очистки профилей нагрузки
• Сброс микроконтроллера в результате критической электромагнитной обстановки

Технические характеристики

Класс точности акт./реакт.	1/2
Номинальное напряжение, В	3×230/400 V
Рабочий диапазон фазных напряжений, В	172…264
Номинальная частота сети, Гц	50
Рабочий диапазон частот, Гц	50 ± 2,5
Базовый (макс.) ток, А	5(60)
Разрядность показаний	6+2
Количество тарифов	4
Количество тарифных зон суток	8
Количество сезонов	12
Количество исключительных дней	32
Тарификация в будни, сб и вс	раздельная
Точность хода часов, не более, с/сут.	± 0,5 при номинальной t°
Точность хода часов, типовое значение, с/сут.	2 в рабочем диапазоне t°
Скорость обмена, Бод	9600
Протокол обмена	ГОСТ IEC 61107-2011
Макс. площадь сечения проводников, мм2	50
Рабочий диапазон температур, °С	-40…+70

Технические особенности

Прибор подключается к электросети напрямую. Он обладает техническими характеристиками:

• наибольшие рабочие значения электротока – 5 (100), 5(80), 5(60) А;
• номинальная частота электросети в герцах – 50, рабочий интервал – 50 +/- 2,5;
• диапазон напряжений фаз – от 170 до 262 В;
• измерительный датчик имеет вид шунтика;
• наибольшее возможное сечение провода – 50 см2;
• 4 тарифа, 8 суточных зон;
• укрепляется на реечной конструкции вида ТН35;
• способен адекватно функционировать при температуре окружающей среды от -40 до +70 °С.

Однофазный счётчик электроэнергии – Тайпит Нева 112

Электросчётчик Нева 112 – однофазное изделие от отечественного производителя, рассчитанное для использования розничными потребителями энергоресурсов, объектами промышленного, мелкомоторного, бытового сектора и социальной инфраструктуры. Прибор изменяет активное значение потреблённой электрической энергии в режиме 4-х тарифов.

Устройство и принцип работы

Корпус с колодкой и крышкой клемм состоит из следующих частей:

• блока питания, использующим энергию сети для функционирования систем аппарата;
• измерительной микросхемы;
• микроконтроллера;
• датчиков электротока и напряжения;
• автономной памяти, фиксирующей основные события и настройки;
• жидкокристаллического дисплея, выводящего показания потреблённой электроэнергии, показывающего время и прочие служебные сведения;
• литиевой батарейки, применяемой для питания устройства при отключении подачи энергии;
• оптического порта;
• кнопки, управляющей работой дисплея.

Количество потреблённых киловатт-часов, после вычисления и обработки электронным оборудованием прибора, поступает на дисплей.

Технические характеристики

ХарактеристикиВеличина

Класс точности	1
Номинальное напряжение, В	230
Номинальная частота, Гц	50±2,5
Рабочий диапазон напряжений, В	от 161 до 264
Базовый (максимальный) ток, А	5 (60)
Стартовый ток (порог чувствительности)	0,004Iб
Потребляемая мощность:
по цепи напряжения, не более, В*А по цепи тока, не более, В*А	8,5 0,1
Тип счетного устройства	Электронное
Активная мощность, потребляемая в цепи напряжения, не более, Вт	1,0
Точность хода часов счетчика, с/сутки, не более:
при нормальных условиях при отсутствии напряжения питания	± 0,5 ± 1,0
Разрядность	5 + 2
Количество тарифов	4
Максимальная площадь сечения проводников, мм²	50
Рабочий диапазон температуры воздуха, °С	от -40 до +70
Габаритные размеры (длина, ширина, высота), мм	164×113×51
Масса, кг	0,4
Способ крепления	рейка ТН35 или 3 винта
Средняя наработка до отказа, час	280000
Срок службы, лет	не менее 30
Межповерочный интервал, лет	16
Цена, рос. руб.	от 1492

Документация

• Паспорт образца 2021 года: Смотреть
• Предыдущий вариант паспорта: Смотреть
• Руководство по эксплуатации: Смотреть
• Свидетельство СИ: Смотреть
• Описание типа: Смотреть
• Декларация соответствия: Смотреть
• Рекламный проспект производителя: Смотреть
• Каталог продукции Нева: Смотреть
• Прайс на приборы Нева: Смотреть

Гарантия на прибор

Компания гарантирует потребителю качество продукции, в соответствии с требованиями государственных стандартов. Если пользователь придерживается установленных производителем правил обращения с устройством, продолжительность гарантии устройства – 6 лет от момента совершения покупки или установки устройства, при условии не превышения 7-летнего срока от даты производства.

Если изделие приобретено у официального дилера, торговая фирма поддерживает гарантийные обязательства с производителя.

Преимущества прибора

Счётчик отличается следующими достоинствами:

• надёжной и долговечной конструкцией;
• высокой точностью измерения;
• дополнительными функциями, позволяющими тестировать работу устройства и учитывать и хранить служебную информацию, измерять мощностные показатели;
• возможностью использования в условиях нескольких тарифов;
• высокой защитой от вмешательства в работу за счёт 2-х электронных пломб и индивидуального программного обеспечения;
• привлекательным внешним видом с маркировкой, нанесённой лазером и указывающей основные параметры устройства;
• наличием светового индикатора на передней панели, сигнализирующего об интенсивности расхода энергии;
• большим ресурсом и межповерочным интервалом;
• универсальностью установки;
• простотой снятия показаний.

Разновидности счётчика

Прибор производится в единственном исполнении. Полная маркировка счётчика, исключая название линейки и номер 112 – AS O 5(60) S. Исходя из обозначения расшифровываются особенности прибора, указанные в технической документации.

Замена батарейки

Аппарат оборудован литиевой батареей CR2450N-MFR HR с величиной напряжения в 3 В.

Последовательность замены батарейки:

1. Снимается крышка корпуса, после выкручивания винтов.
2. Аналогично демонтируется крышка клеммного отсека.
3. Отсоединяется электронная плата.
4. Удаляется старая батарейка с помощью точечной пайки и устанавливается новая.
5. Изделие собирается в обратной последовательности.

Допускается использовать другой элемент питания с аналогичными характеристиками.

Счетчик электроэнергии Нева МТ 324 — характеристики

Счетчик электроэнергии Нева МТ 324 представляет собой трёхфазное, многотарифное устройство, применяемое, как в частном секторе (дома, гаражи, квартиры), так в крупных промышленных объектах.

Счетчик Нева мт 324 разрешен для использования в нашем государстве, а также на территории стран содружества, внесен в госреестр электроизмерительных устройств.

Функциональные особенности

Электросчетчик нева 324 имеет возможность подключаться к автоматизированным системам учёта.

Записывает следующие данные:

• Значение тока и напряжения по всем трём фазам, среднеквадратичные значения;
• Общую активную мощность, её показатели на каждой из фаз, а также суммарное значение.

Прибор учёта энергии укомплектован:

• Оптическим портом;
• Кнопкой, которая обеспечивает съем показаний, смену индикации информации на дисплее и появления оповещения при отсутствии электричества в цепи;
• Электронной опломбировочной системой на крышке колодки;
• Для возможного сохранения информации используется аппаратная защита;
• Проверяющими (диагностирующими) входами.

Данные, хранящиеся в счётчике:

• Активная энергия, разделенная по тарифным планам, записывается суммарным добавочным итогом;
• Объем энергии активной, разделенный по конечным данным месяца;
• Активная мощность (максимальная) каждого из тарифов, по конечным показаниям года;
• Увеличивающимся значением активной энергии, записанной за период — 128 дней, по окончанию каждого дня;
• Среднее значение показателей мощности, на промежутке времени – 30 и 60 минут, по итогам 128 дней.

Электросчётчик способен сохранить временное значение событий:

• Запуск и отключение электрического питания сети;
• Отсутствие питания на каждой из фаз;
• Направление электрического тока и его изменение;
• Изменение рабочих настроек;
• Настройка даты, времени;
• Открытие крышки клеммника;
• Удаление данных нагрузки сети и информации;
• Перезагрузка прибора при наличии электричества в цепи.

Технические особенности

• Вид подключения к питающей сети – прямое;
• Класс точности прибора – 1/2;
• Напряжение по фазам и общее – 3х230/400;
• Рабочие значения напряжений– 170 – 262 В;
• Частота сети – 50 Гц;
• Номинальный частотный диапазон сети — 50 ± 2,5 Гц;
• Рабочий (максимальный) ток — 5(60) А, 5(80) А, 5(100) А;
• Исполнение датчика для измерения – шунт;
• Сечения проводника (максимальное) – 50 см 2 ;
• Вид показаний – 6+2 (000000,00);
• Кол-во тарифов – 4;
• Показания стоимости в будние и выходные дни – раздельные;
• Изменение временных показателей – 0,5 с/сутки;
• Габариты прибора – 115х122х65 мм;
• Вес – 0,5 кг;
• Способ установки – производится установка на рейку ТН35.

Счётчик выполнен с девайсами: оптический порт, EIA – 485, ZigBee.

Интервал между поверками и срок службы

Наработка до отказа, указанная заводом-изготовителем данного прибора, составляет 210 тысяч часов. Срок эксплуатации устройства (среднее значение) по этим же данным достигает 30 лет.

Производитель предоставляет на него официальную гарантию – 5 лет с момента изготовления продукции, указанной на упаковке.

Межповерочный интервал электросчетчика на территории РФ – 12 лет.

Как снять показания счетчика нева 324

Для того чтобы снять показания с данного прибора учета, необходимо сделать:

Длительным нажатием на кнопку попасть в параметры Е1 – активная энергия. Чтобы снять показания сумм по всем действующим ценам электроэнергии на дисплее должно отобразиться следующее обозначение: E1.0.FF. Записываем все символы слева направо до запятой.

При двухтарифном плане необходимо взять данные Е1.1.FF (стоимость №1), умножить их на ваш действующий дневной тариф. То же самое делаем для расчёта ночной стоимости электроэнергии, только данные берем Е1.2.FF. При сложении двух получившихся сумм получаем полный счёт к оплате за месяц.

Обозначения

Установка и схемы подключения электросчётчика к сети

Схема подключения (непосредственная):

Схема подключения через тр-ры в 4-х проводную:

Присоединение электросчетчика посредством тр-ра тока и тр-ра напряжения в 4-х проводную:

Подключение электросчетчика через тр-ры в 4-х проводную:

Включение электросчетчика через тр-ры тока и тр-ры напряжения в 3-хпроводную:

Гарантия на прибор

На продукцию действует гарантия производителя, поддерживаемая официальными распространителями в течение 6-ти лет от пуска в работе либо 7-ми – от даты выпуска.

Производителем обеспечивается качество изделия, соответствующее требованиям государственных нормативов. Если изделие вышло из строя по причине заводского брака, либо некондиция выяснилась до момента установки, для приёма на гарантийное обслуживание обязательно предоставление изделия в поставленном комплекте с актом, подтверждающим факт неисправности.

Изготовитель вправе отказать в приёме аппарата, поврежденного в ходе неправильного подключения, разбитого или другим способом вышедшего из строя по вине торговой компании или потребителя.

Установка счётчика

Прибор подключается различными способами, в зависимости от характеристики сети.

Ниже представлена схема непосредственного подключения:

Подключение посредством токовых трансформаторов в условиях четырехпроводной электросети следующее:

Подключения для аналогичной сети с использованием трансформаторов тока и напряжения:

Схема подключения счетчика через два трансформатора тока и три трансформатора напряжения в трёхпроводную сеть:

Схема включения через трансформаторы тока и трансформаторы напряжения при трёхпроводной сети:

Это надёжное устройство позволит не беспокоиться по поводу учёта электроэнергии при её потреблении в больших масштабах, поскольку соответствует всем стандартам и требованиям качества.

Разновидности данного счётчика

Количество исполнений данного устройства – 4. Далее – детальнее о различиях модификаций.

Нева МТ 324 1.0 AR E4BS26, Нева МТ 324 1.0 AR E4BS29, Нева МТ 324 1.0 AR E4BSC28

Указанные модификации характеризуются наличием интерфейса ЕIA-485. Между собой они различаются значениями тока и напряжения.

Нева МТ 324 1.0 AR RF2BSC28

Данное устройство предусматривает установку радиомодема, остальные характеристики идентичны.

Снятие показаний

Перед тем как снимать показания следует узнать по какому тарифу вы платите за электроэнергию по 1 или по 2. Если по одному тарифу тогда переписываем общее значение израсходованных киловатт нарастающим итогом. Если учет ведется по двум тарифам день/ночь, тогда нужно записать значение по каждому параметру, количество киловатт день и киловатт ночь.

Разрядность или значность счетчика 6 – 000000,00 это значит что при снятии показаний записываем 6 цифр до запятой, после идут сотые доли киловатт.

Символьные обозначения на дисплее

Для того чтобы просмотреть необходимые параметры нужно посмотреть на дисплей, на нем в автоматическом режиме циклически показываются данные по расходу энергии в общем и потарифно, так же могут показываться и другие параметры, которые при установке счетчика были запрограммированы на автоматический вывод.

2 способ не дожидаясь пока на экране высветится нужная информация можно воспользоваться неопломбированной кнопкой. Нажатие на нее 2-3 сек (длительное) приведет к активации ручного режима просмотра и длинными нажатиями можно просмотреть 3 группы параметров. Нам нужна первая группа энергетические параметры. Переходы внутри группы осуществляются короткими нажатиями неопломбированной кнопки.

Энергетические параметры

в данной группе можно просмотреть не только текущие значения по расходам электроэнергии нарастающим итогом и потарифно, но и за предыдущие месяцы там будет стоять отметка PREV

Отображение показаний за предыдущие месяцы

Так же на дисплее могут выводится подсказки о возможных неисправностях в виде кодов ошибок:

0001 – ошибка индикации 0010 – пониженное напряжение батареи 0020 – нажата кнопка программирования 0040 – ошибка записи в память

Нева МТ 324

Счетчик электрической энергии трехфазный многотарифный применяется на промышленных, торговых и сельскохозяйственных предприятиях, предприятиях энергетики, в коттеджах и квартирах.Прибор устанавливается на рейку TH35. Счетчик интегрируется в автоматизированные системы учета (АИИС КУЭ).

Данный счётчик не поддерживаетфункции отмеченные серым

• Текущие показания
• Показания на начало суток
• Показания на начало месяца
• Профиль мощности
• Параметры электроэнергии
• Корректировка времени
• Управление реле

Счетчик оснащен

• Оптическим портом по ГОСТ IEC 61107-2011;
• Интерфейсом EIA 485 с питанием от встроенного блока питания, протокол обмена по ГОСТ IEC 61107-2011;
• Модемом ZigBee в исполнениях НЕВА МТ 324 AR RF2PC;
• Расцепителями в исполнениях НЕВА МТ 324 AR RF2SC и НЕВА МТ 324 AR E4SC;
• Подсветкой ЖКИ для удобства считывания информации в местах со слабым освещением;
• Кнопкой для смены кадров индикации, а также включения индикации при отключенном питании, обеспечивающей возможность съема показаний;
• Датчиком магнитного поля в исполнениях НЕВА МТ 324 AR RF2SC и НЕВА МТ 324 AR E4SC;
• Электронной пломбой крышки клеммной колодки;
• Аппаратной защитой разрешения записи;
• Оптическими и электрическими испытательными выходами активной и реактивной энергии;
• Электрическим испытательным выходом встроенных часов.

Счетчик измеряет параметры сети

• Среднеквадратические значения тока и напряжения пофазно;
• Частоту сетевого напряжения;
• Активную мощность суммарно и пофазно;
• Реактивную мощность суммарно и пофазно;
• Углы между векторами напряжения;
• Фактор активной мощности, суммарно и пофазно.

Счетчик измеряет и хранит в памяти измеренные значения

• Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам;
• Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам, зафиксированные по окончании месяца, в течение 12 месяцев;
• Максимальных активных и реактивных мощностей по каждому тарифу за месяц в течение 12 месяцев;
• Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам, зафиксированные по окончании суток, в течение 128 суток;
• Активных и реактивных мощностей, усредненных на 30-ти минутном интервале, в течение 128 суток;
• Счетчик измеряет и учитывает приведенную энергию потерь в линии нарастающим итогом всего и по четырем тарифам.

Счетчик сохраняет в журнале событий дату и время

• Включения и отключения питания;
• Наличия тока в фазе при отсутствии соответствующего напряжения;
• Пропадания напряжения в любой из фаз;
• Изменения направления тока в любой из фаз;
• Перепрограммирования параметров;
• Изменения времени и даты во встроенных часах с фиксацией изменяемого времени;
• Сброса информации о максимальной мощности;
• Снятия крышки клеммной колодки;
• Очистки профилей нагрузки;
• Рестартов счетчика при наличии напряжения питания;
• Влияние магнитного поля (счетчики со встроенным ДМП).

Технические характеристики

Марка прибора учета	Нева МТ 324
Тип подключения к сети	Подключение к сети непосредственно
Класс точности	1/2
Номинальное напряжение, В	3х230/400
Рабочий диапазон фазных напряжений, В	172. 264
Номинальная частота сети, Гц	50
Рабочий диапазон частот, Гц	50 ± 2,5
Номинальный (максимальный) ток, А	5(60), 5(80), 5(100)
Датчик тока	шунт
Макс.площадь сечения	50
Разрядность показаний	6+2
Количество тарифов	4
Количество тарифных зон суток	8
Количество сезонов	12
Количество исключительных дней	32
Тарификация в будни, сб и вс	раздельная
Точность хода часов, не более, с/сут	0,5 при номинальной температуре
Точность хода часов, типовое значение, с/сут	2 в рабочем диапазоне температур
Скорость обмена, бит/с	9600
Габаритные размеры (высота, ширина, глубина), мм	115х122х65
Масса, гр	492
Способ крепления	рейка ТН35
Установочные размеры, мм	35
Рабочий диапазон температур, °С	-40 . +70
Интерфейсы	оптопорт; EIA-485; ZigBee

Схема подключения

Схема непосредственного подключения электросчетчиков Нева MT 324:

Схема подключения электросчетчиков Нева MT 324 через трансформаторы тока в четырёхпроводную сеть:

Схема подключения электросчетчиков Нева MT 324 через трансформаторы тока и трансформаторы напряжения в четырёхпроводную сеть:

Схема подключения электросчетчиков Нева MT 324 через трансформаторы тока в трёхпроводную сеть:

Схема подключения электросчетчиков Нева MT 324 через трансформаторы тока и трансформаторы напряжения в трёхпроводную сеть:

Функциональные особенности

Электросчетчик нева 324 имеет возможность подключаться к автоматизированным системам учёта.

Записывает следующие данные:

• Значение тока и напряжения по всем трём фазам, среднеквадратичные значения;
• Общую активную мощность, её показатели на каждой из фаз, а также суммарное значение.

Прибор учёта энергии укомплектован:

• Оптическим портом;
• Кнопкой, которая обеспечивает съем показаний, смену индикации информации на дисплее и появления оповещения при отсутствии электричества в цепи;
• Электронной опломбировочной системой на крышке колодки;
• Для возможного сохранения информации используется аппаратная защита;
• Проверяющими (диагностирующими) входами.

Данные, хранящиеся в счётчике:

• Активная энергия, разделенная по тарифным планам, записывается суммарным добавочным итогом;
• Объем энергии активной, разделенный по конечным данным месяца;
• Активная мощность (максимальная) каждого из тарифов, по конечным показаниям года;
• Увеличивающимся значением активной энергии, записанной за период – 128 дней, по окончанию каждого дня;
• Среднее значение показателей мощности, на промежутке времени – 30 и 60 минут, по итогам 128 дней.

Электросчётчик способен сохранить временное значение событий:

• Запуск и отключение электрического питания сети;
• Отсутствие питания на каждой из фаз;
• Направление электрического тока и его изменение;
• Изменение рабочих настроек;
• Настройка даты, времени;
• Открытие крышки клеммника;
• Удаление данных нагрузки сети и информации;
• Перезагрузка прибора при наличии электричества в цепи.

Рекомендуем: Счетчик Нева-306 обзор технических характеристик

Установка прибора

Для правильной работы недостаточно выбрать подходящий аппарат, его необходимо правильно подключить. Однофазный прибор включают в разрыв линии питания. Чтобы не пришлось обесточивать всю подводящую линию, перед счетчиком нужно установить вводный автоматический выключатель. Целесообразно ставить автомат и после счетчика. Он будет защищать прибор учета и отводящую линию, если неисправность случится в цепи потребителя.

Схема подключения указана на обратной стороне крышки прибора и в прилагаемой инструкции. Счетчик однофазный Нева имеет 4 клеммы – вход и выход фазного провода, вход и выход нулевой линии.

Фазные провода, выходящие из автомата, зачищают на 1,5 см от изоляции. Их подключают к клеммам 1 и 3. Отводящие проводники, соответственно к клеммам 2 и 4.

Для трехфазного прибора есть два типа подключения – прямое или через трансформатор тока. Когда в цепи имеется небольшое количество потребителей малой мощности, счетчик можно подключить в разрыв питающих проводников.

Прямое подключение такого счетчика требует трехфазной питающей сети. Используется большее количество клемм и проводов. После автомата фазные проводники подключаются к 2, 4, и 6 клеммам. На выходе из счетчика – к 1, 3, 5. Нейтральный входной к клемме номер 7, выходной к 8.

К такому прибору можно подключать и однофазных потребителей. Для этого на одну из фаз нужно установить однополюсный автомат. Второй проводник берут от нейтральной шины зануления. Если токи мощных потребителей превышают номинальное значение счетчика, необходимо поставить трансформатор.

Установка и схемы подключения электросчётчика к сети

Устройство предписывается монтировать на специальную рейку. Самый простой вариант прямого подключения имеет следующий вид.

Можно также провести коммуникацию через токовый трансформатор, интегрировав электросчетчик в четырехпроводную сеть.

В такую же сеть счетчик можно включить, используя трансформаторы электротока и напряжения.

Счетчик прост в обращении и сохраняет в памяти детализованные данные о расходе электроэнергии на протяжении последнего года. Также он позволяет совмещать несколько тарифных планов.

Как снять показания

Снятие показаний может осуществляться двумя способами. Все данные отображаются на дисплее, раздельно по каждому тарифу. Показания обозначаются соответствующими значками, в зависимости от тарифного плана – Т01, Т02 и пр.

Обозначение Т00 отображает общее потребление. Переключение осуществляется следующим образом:

• вручную, нажатием на кнопку;
• в автоматическом режиме – сведения последовательно чередуются, достаточно немного подождать.

Для подсчёта данных за прошедший месяц выписываются сведения по-отдельности для каждого тарифного плана, в начале и по истечении указанного периода с подсчётом разницы и умножением на стоимость.

Технические характеристики

Срок службы прибора

Согласно техническим условиям производителя, электросчётчик рассчитан на период эксплуатации в 30 лет. Ресурс энергомера составляет 160 000 часов. Если потребитель будет эксплуатировать устройство в соответствии с требованиями, предусмотренными руководством по эксплуатации, изготовителем гарантируется его исправная работа не менее 5 лет от момента производства или 4 года от даты продажи (установки).

Межповерочный интервал

Для подобных устройств предполагается продолжительность межповерочного интервала от 4 до 25 лет. Описываемый электросчётчик должен поверяться не реже, чем один раз в 16 лет, что характеризует его с надёжной стороны. Отсчёт срока должен производиться не от даты выпуска, а момента ввода в эксплуатацию. Организация, производящая поверку, устанавливает соответствующую пломбу с датой выполнения работ, также результаты проверки энергомера отображаются в его паспорте.

Приобретая новое устройство, необходимо убедиться в наличии поверки со стороны завода-изготовителя, и присутствия соответствующей записи в паспорте. Если устройство подвергалось ремонту или переустановке, необходимо произвести внеочередную поверку, вне зависимости от истечения межповерочного интервала.

Стоимость счётчика

Прибор представлен многочисленными дилерами производителя – в специализированных торговых точках, магазинах, возможен вариант с заказом продукции по интернету. Цена устройства – около 800 рублей, но данный показатель колеблется в ту или иную сторону в различных регионах. Если заказывать счётчик по интернету, получится немного сэкономить. Но с учётом оплаты транспортных расходов покупателем и незначительной стоимости товара, экономия будет не слишком большой.

Можно ли сэкономить

Прибор надёжно защищён от стороннего воздействия и учитывает значение по нарастанию, вне зависимости от подачи тока. Способы экономии для потребителя:

• приобретать счётчик, подходящий под условия эксплуатации и параметры сети, у проверенных компаниях с возможностью гарантийного обслуживания;
• эксплуатировать прибор в соответствии с требованиями производителя;
• не допускать перегрева мест контактов;
• не перегружать электрическую сеть;
• бережливо относиться к расходу энергии.

Как снять данные для оплаты

Все представленные на дисплее электросчетчика нева 124 данные разделены на разделы. Чтобы правильно снять показания, необходимо выбрать «энергетическую группу». Данная группа обозначена символом «Т00», расположенном в левом углу сверху. Для перехода в раздел нужно нажать управляющую кнопку и удерживать ее до тех пор (более 2 секунд), пока не появится нужный символ «Т00».

После того как выбрана «энергетическая группа», навигация в ней происходит коротким нажатием управляющей кнопки.

Расшифруем обозначение кодировки:

• Т00 – общий показатель расхода электрической энергии за месяц;
• Т01 – расход света по зоне 1 (дневной);
• Т02 – расход электроэнергии по зоне 2 (ночной);
• Т03 – расход электричества по зоне 3;
• Т04 – расход света по зоне 4;
• PREV – данные о расходовании электрической энергии за прошлый месяц.

Для правильного снятия показаний об израсходованном свете за текущий месяц для последующей оплаты необходимо смотреть код Т 00- Т 04 без значка PREV. При снятии показаний с электросчетчика нева мт 124 as op переписывают целые числа до точки.

Если для оплаты за полученное электричество вы выбрали однотарифную систему, то переписываете значение Т00. После чего показания умножаете на стоимость 1 киловатта по общему тарифу для однотарифного плана.

Если вы выбрали двухтарифную систему оплаты, то соответственно, записываете показания Т01 и Т02. Затем Т01 умножаете на стоимость 1 киловатта по дневному тарифу, а Т02 на стоимость 1 киловатта по ночному тарифу

И далее по аналогии в зависимости от тарифов выбранного вами плана.

Более подробные сведения о приборе и правилах его эксплуатации можно получить из руководства по эксплуатации.

Расчет суммы к оплате

Для подсчета общей суммы к оплате в однотарифном плане за весь период пользования значение с кодом E1.0.FF умножаем на ставку по общему однотарифному плану.

Если у вас план двухтарифный тогда берем число с кодом E1.1.FF (расход по тарифу 1) и умножаем на ставку за 1 киловатт/час днем. Далее число с кодом E1.2.FF умножаем на ставку за 1 киловатт/час ночью. Складываем 2 числа и получаем общую сумму к оплате по 2-м тарифам.

Чтобы рассчитать сумму к оплате за текущий месяц нужно из текущих показателей вычесть прошлые, к примеру по первому тарифу сейчас 2569 а было 1800 в прошлом месяце. Тогда получаем по первому тарифу 2569-1800 = 769 киловатт за текущий месяц по тарифу 1. Так же и со вторым тарифом, либо с общим тарифом.

Для более подробного изучения можно воспользоваться полной инструкцией по данной модели — инструкция НЕВА МТ324.pdf
