Настройка абонентского VoIP-шлюза Eltex TA-2M.IP

Данная инструкция поможет вам настроить аккаунт ТелеСтор на абонентском VoIP-шлюзе Eltex TAU-2M.IP.

Для успешной настройки Вам потребуется:

• VoIP-шлюз, подключенный портом WAN к компьютерной сети с возможностью выхода в сеть Интернет;
• компьютер, подключенный к VoIP-шлюзу в порт LAN;
• логин и пароль к аккаунту — их вы можете узнать в личном кабинете ТелеСтор:
  • на странице Настройки - Аккаунт для услуги ТелеЛайт,
  • на странице Настройки - Транки для услуги ТелеТранк,
  • на странице Компания - Сотрудники для услуг ТелеНомер и ТелеВАТС;
• внутренний IP-адрес VoIP-шлюза — по умолчанию, это 192.168.1.1 или 192.168.2.1
• логин и пароль от Web-интерфейса VoIP-шлюза — по умолчанию, это admin и password

1. Подключение к Web-интерфейсу VoIP-шлюза

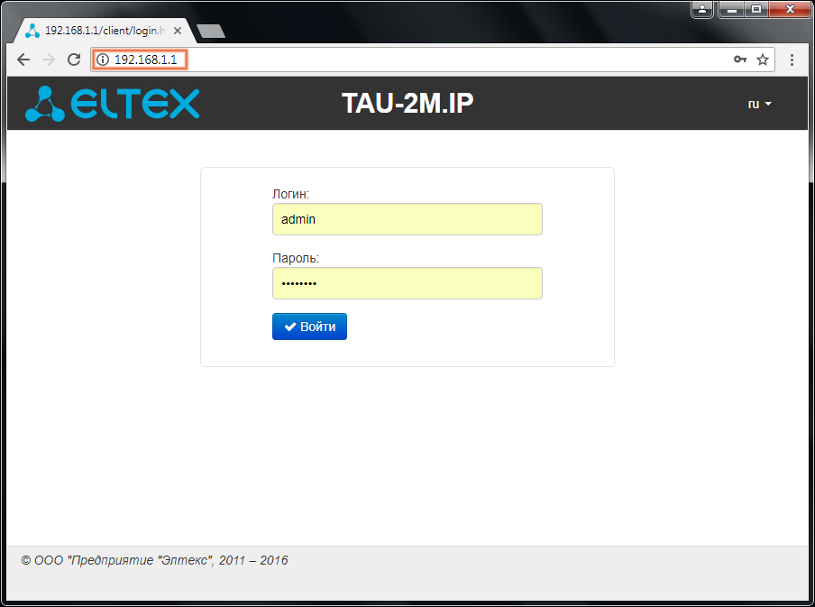

Откройте на компьютере браузер, введите в строке адреса внутренний IP-адрес VoIP-шлюза и нажмите Enter. Заполните открывшуюся форма входа и нажмите на кнопку Войти:

Если пароль не подошел («Неверный логин и (или) пароль»), то Вы можете сбросить шлюз к заводским настройкам в соответствии с Руководством по эксплуатации, п. 1.7, но при этом Вы полностью потеряете текущие настройки этого шлюза.

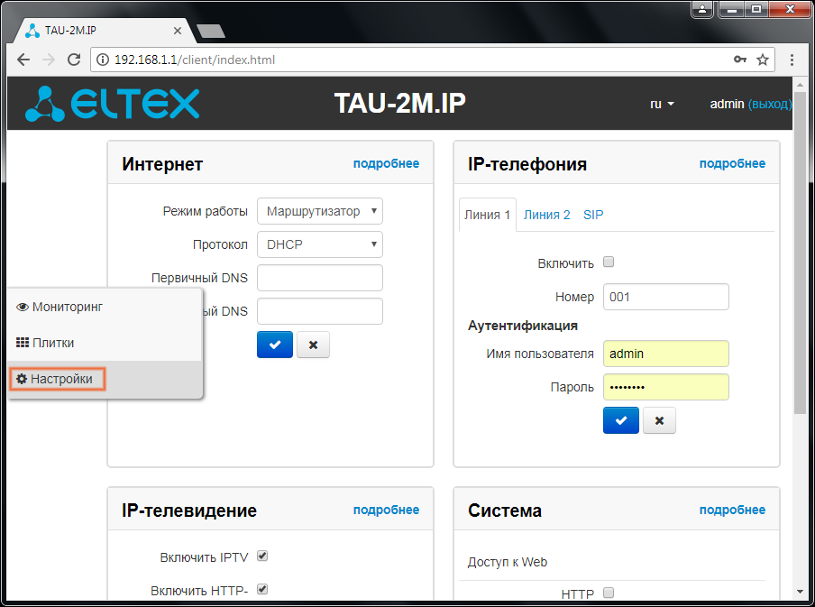

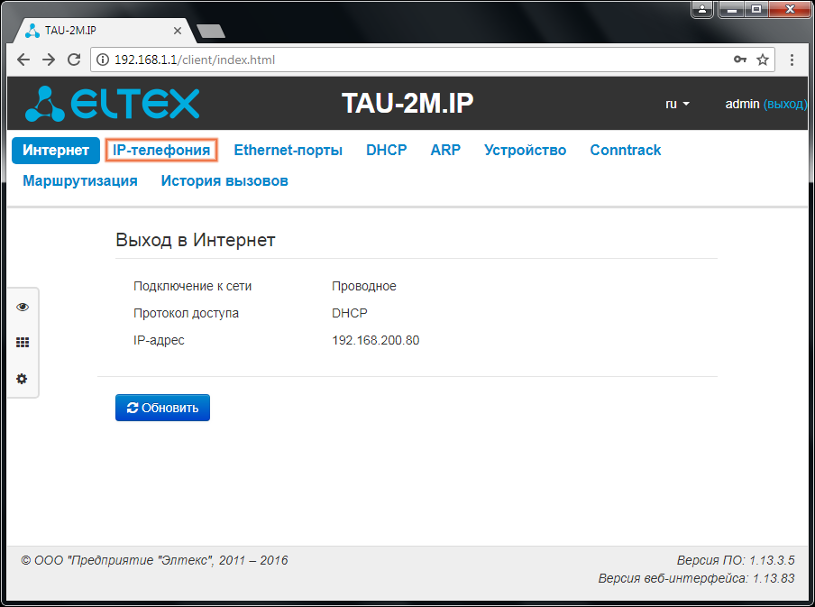

Перейдите на страницу Настройки:

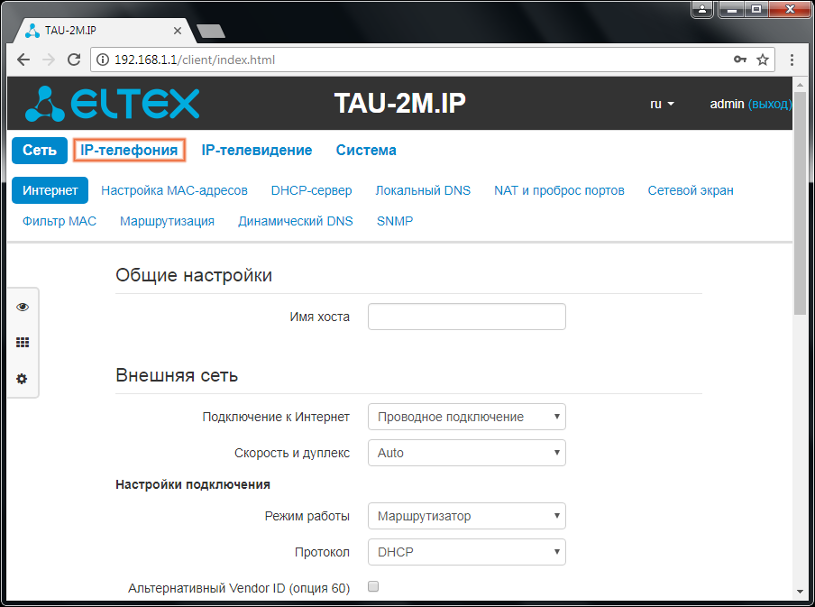

Перейдите в раздел IP-телефония:

2. Настройка профиля

Перед вводом данных аккаунта необходимо настроить профиль, в котором указываются общие настройки для нескольких аккаунтов. Для этого перейдите на вкладку Профили:

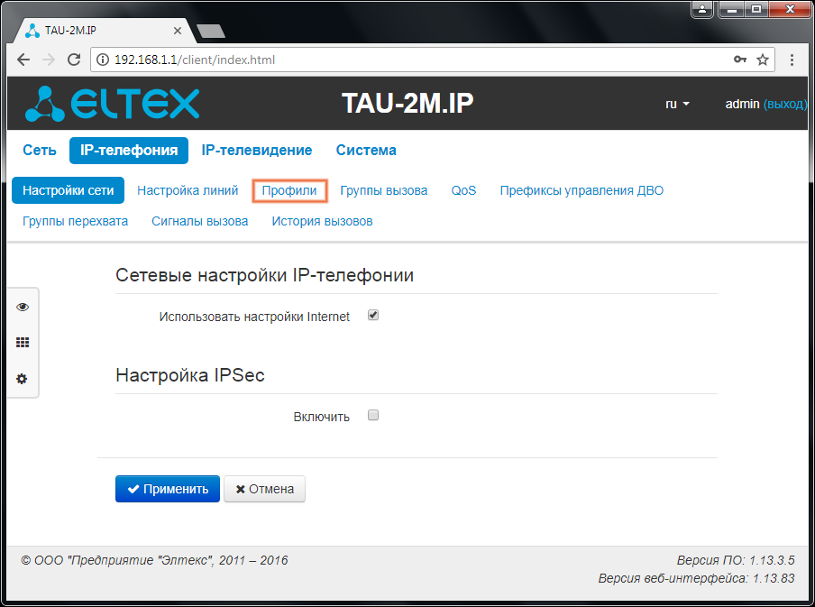

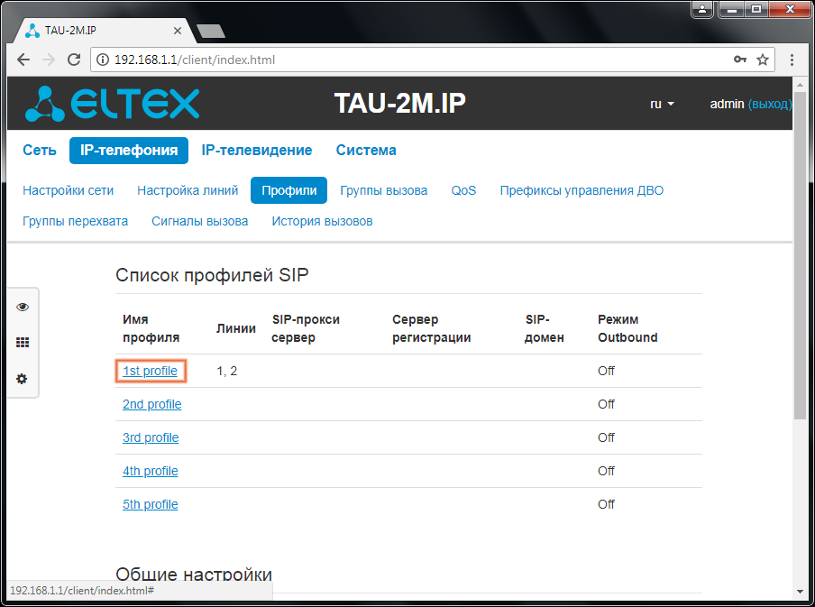

Выберите профиль:

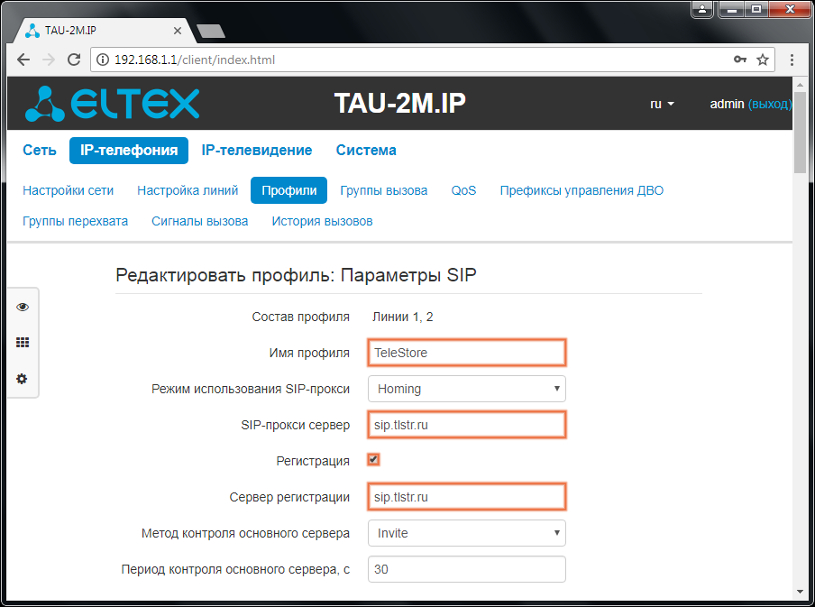

Укажите следующие настройки профиля:

Поле	Значение
Имя профиля	любое имя, например, TeleStore
SIP-прокси сервер	sip.tlstr.ru
Регистрация	да
Сервер регистрации	sip.tlstr.ru

Поле	Значение

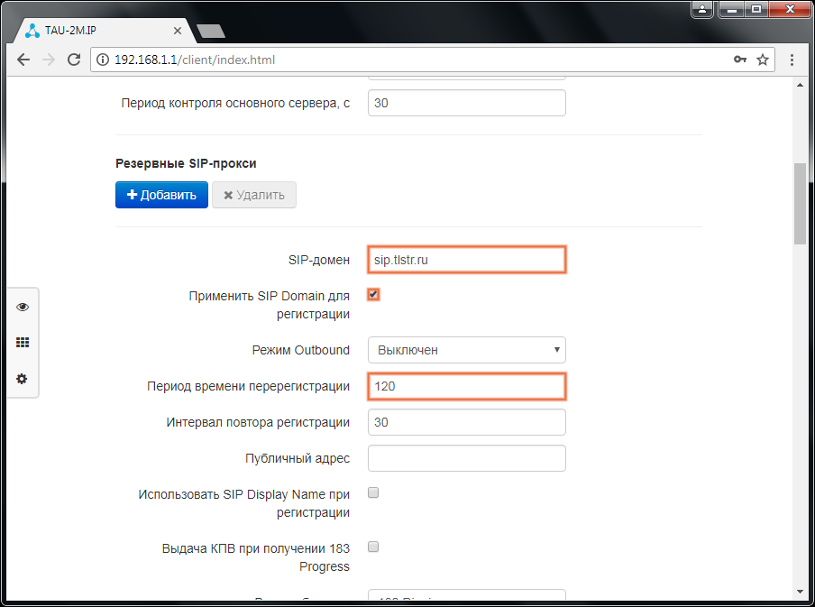

SIP-домен	sip.tlstr.ru
Применить SIP Domain для регистрации	да
Период времени перерегистрации	120

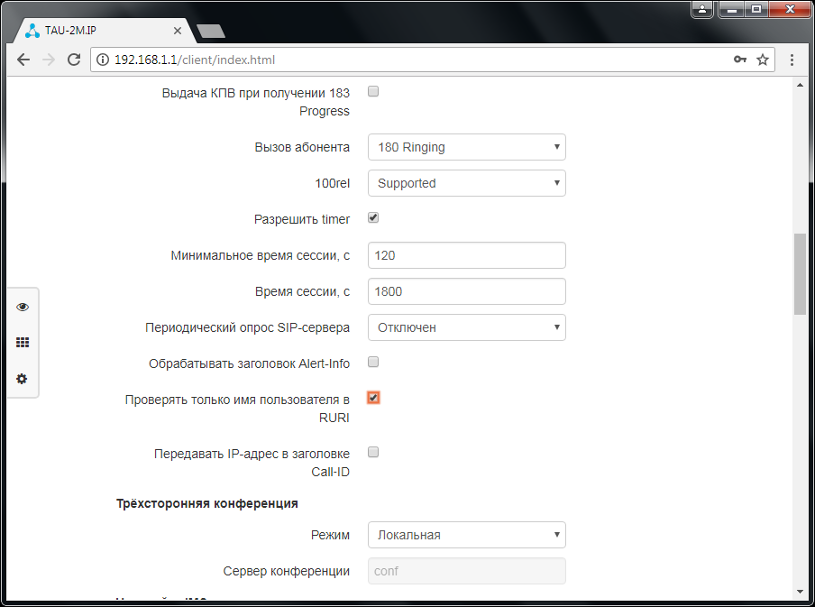

Поле	Значение
Проверять только имя пользователя в RURI	да

Поле	Значение

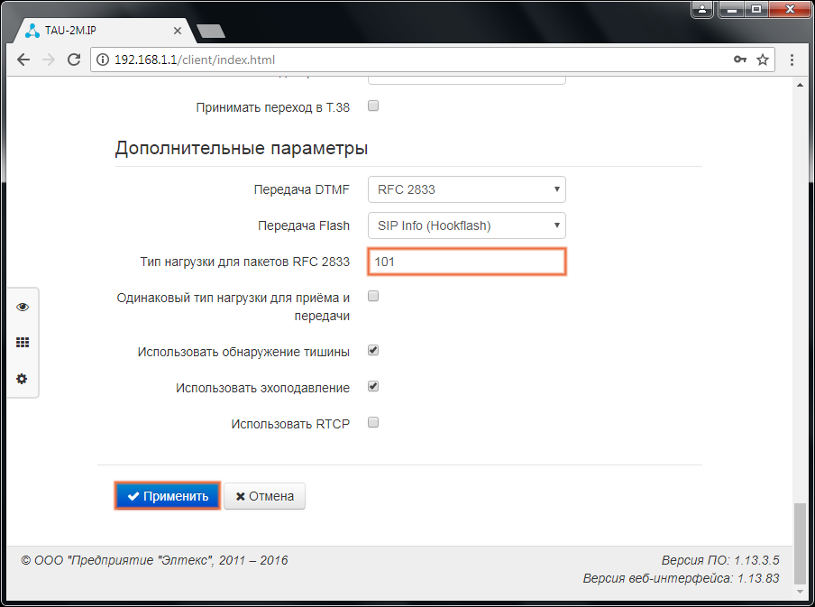

Тип нагрузки для пакетов RFC 2833	101

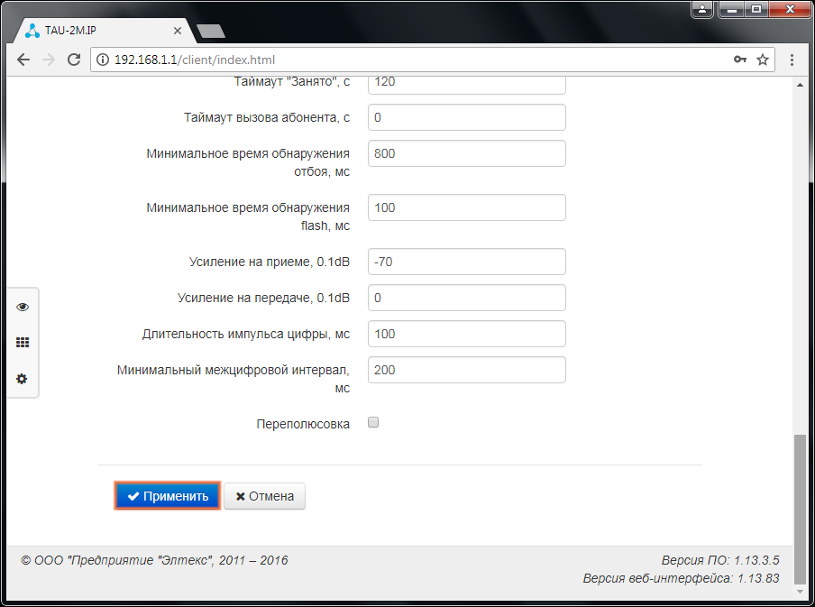

После ввода настроек нажмите на кнопку Применить:

3. Настройка линии (аккаунта)

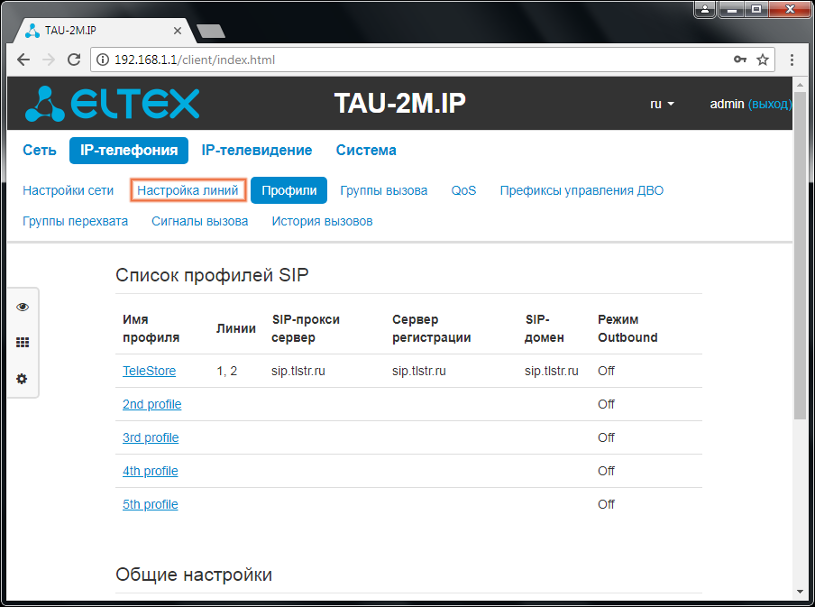

Перейдите на вкладку Настройка линий:

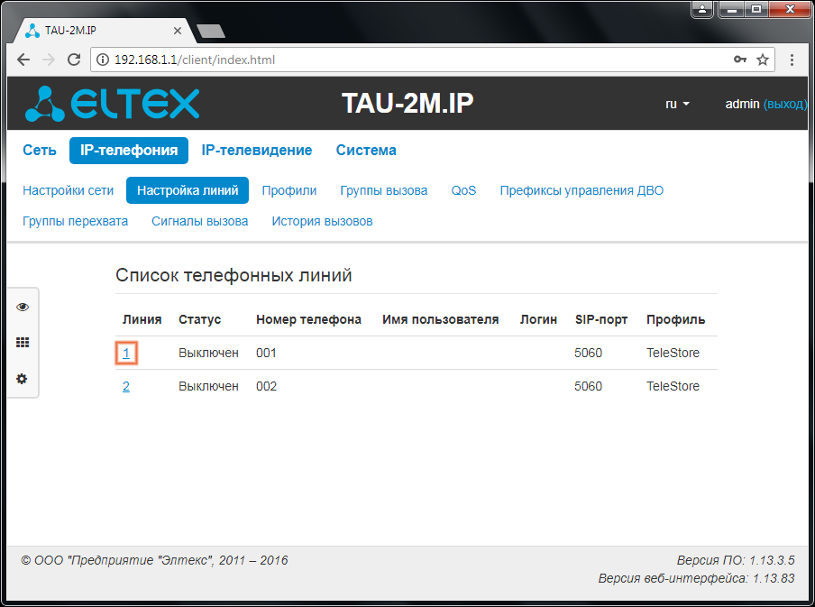

Выберите линию:

Укажите следующие настройки:

Поле	Значение
Включить	да

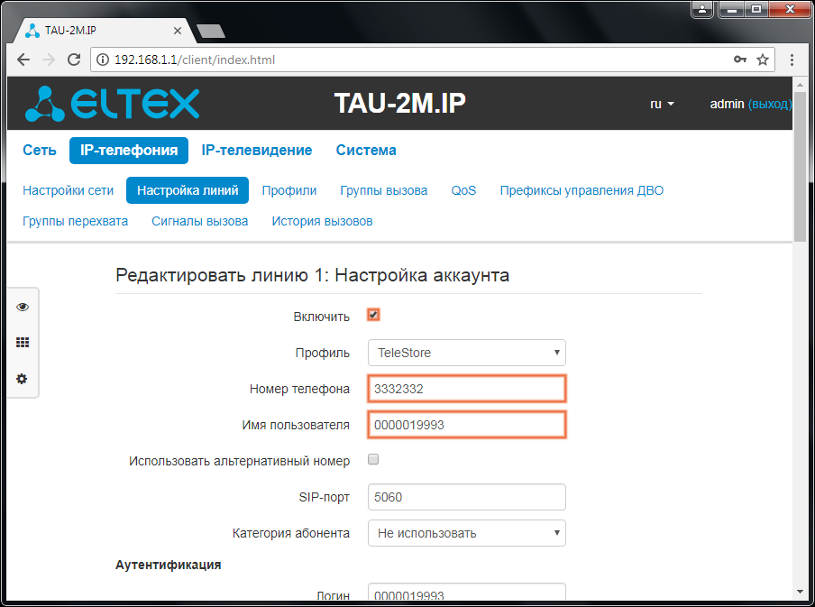

Номер телефона	городской или внутренний номер телефона
Имя пользователя	логин к аккаунту (10 цифр)

Поле	Значение

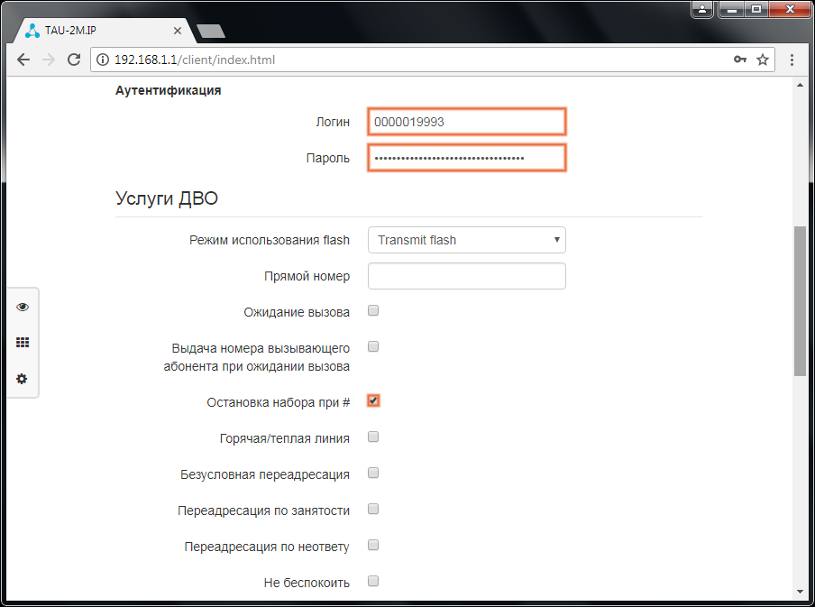

Логин	логин к аккаунту (10 цифр)
Пароль	пароль к аккаунту
Остановка набора при #	да

Нажмите на кнопку Применить:

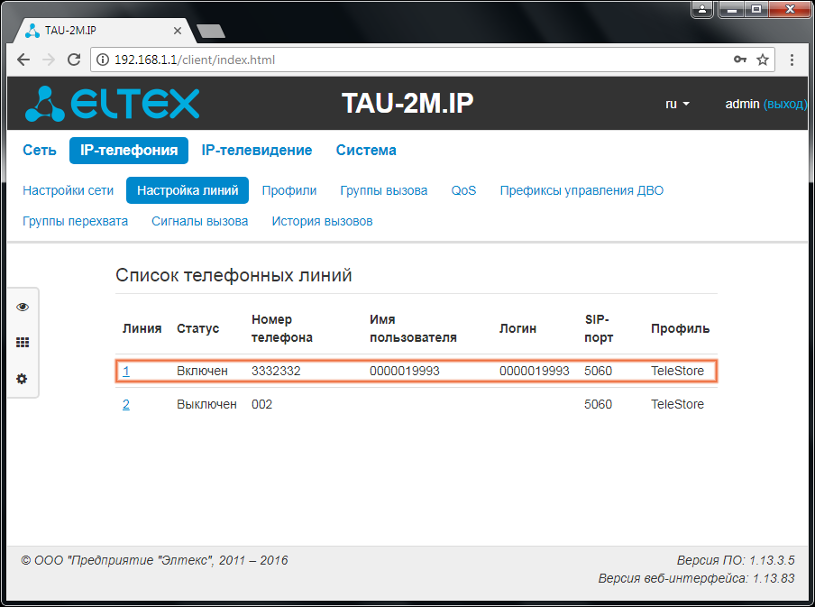

Список телефонных линий обновится:

3. Проверка статуса линии

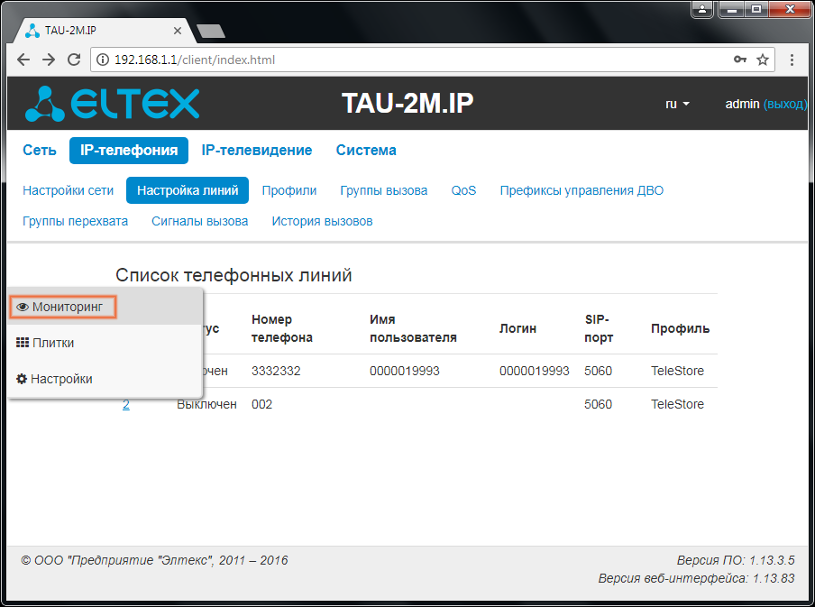

Для проверки статуса линии перейдите на страницу Мониторинг:

Откройте страницу IP-телефония:

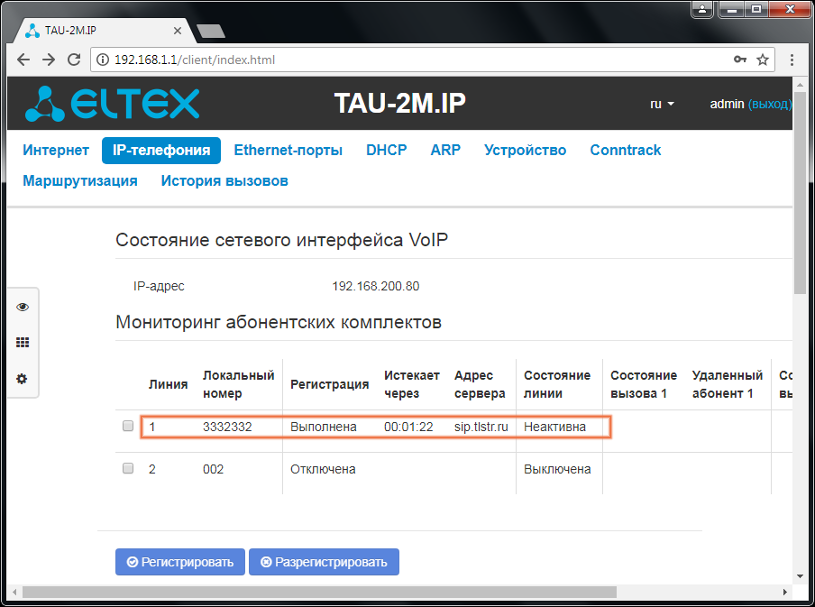

У линии в столбце Регистрация должно быть указано Выполнена, а в столбце Состояние линии должно быть Неактивна. Это означает, что линия VoIP-шлюза успешно настроена.

Если значение столбца Регистрации другое, то Вам необходимо проверить правильность введенных настроек, а также проверить наличие подключения в сети Интернет.

VoIP-шлюз настроен. Теперь Вы можете с него совершать или принимать звонки, используя аккаунт ТелеСтор.

В статье рассматривается настройка Eltex TAU-2M.IP – FXS шлюз, имеющий встроенный маршрутизатор.
Шлюз позволяет подключать аналоговые телефоны и факсы  к IP сетям. Шлюз оснащен 2 портами FXS, портом LAN 10/100 Base-T и портом WAN
10/100 Base-T. Шлюз TAU-2.ip имеет также USB-порт
для подключения 3G/4G модема, который
пользователь может использовать при отсутствии основного подключения к сети
Интернет.

Если шлюз ранее использовался в другом
месте, и текущий настроенный ip-адрес
на его интерфейсе LAN не известен, то для сброса TAU-2M.ip к
заводским установкам необходимо включить шлюз, на боковой панели нажать и
удерживать кнопку «F», пока индикатор «Power» не начнет мигать красным и
зеленым цветами. Шлюз автоматически перезагрузится.

Для настройки шлюза необходимо подключить сетевой кабель к порту LAN (порт выделен желтым) и зайти через браузер на ip адрес шлюза. В порт Phone 1 подключить аналоговый телефон, работающий в тональном режиме. При заводских параметрах на WAN-интерфейсе запущен DHCP-клиент, адрес интерфейса LAN — 192.168.1.1, маска подсети – 255.255.255.0; имя пользователя для доступа через web:  admin, пароль:  password.

На устройстве есть три типа учетных
записей: admin, user и viewer. Пользователь admin (администратор, по умолчанию
пароль password) полный доступ: чтение и запись всех параметров, полный
мониторинг состояния. Пользователь user (обычный пользователь, по умолчанию
пароль user) может выполнять только настройку PPPoE, доступ к мониторингу
устройства не имеет. Пользователь viewer (наблюдатель, по умолчанию пароль
viewer) может просматривать всю конфигурацию устройства без права ее
редактирования, мониторинг состояния доступен в полном объеме.

Существует три режима работы шлюза TAU-2M.ip

• Мониторинг – режим мониторинга системы – отображение
  информации, о работе устройства: активность Интернет-соединения, состояние
  телефонного порта, объем принятых/переданных данных по сетевым интерфейсам и
  так далее;
• Плитки – режим быстрой настройки. В каждую
  плитку выведены основные параметры, позволяющие быстро сконфигурировать устройство;
• Настройки – расширенный режим конфигурирования
  устройства

Выбор режима – в меню слева.

Основные сетевые настройки в разделе
«Интернет».

Переходим Настройки  -> Сеть -> Интернет для настройки сетевых параметров. Если шлюз будет иметь постоянный ip адрес,  выбираем протокол Static,  прописываем внешний IP-адрес устройства (адрес на порту WAN), маску сети, шлюз по умолчанию, DNS сервера. Прописываем настройки также локальной сети (порт LAN).

Переходим IP-телефония ->Профили -> Список профилей SIP,  здесь необходимо установить тип транспорта (обычно
udp).

Переходим IP-телефония – Профили – Список профилей SIP – 1st profile – Редактировать профиль для настройки параметров VoIP.

В полях SIP-прокси сервер, сервер регистрации, SIP-домен указываем адрес sip–сервера, устанавливаем
флаг «регистрация», установить интервал опроса
регистрации, в сек.  Настройте
голосовые  кодеки и их приоритет в
зависимости для sip сервера. Часто используемые у sip провайдеров: G.711a
(alaw), G.711u (ulaw), в офисных мини атс — G.729 (обеспечивает высокое
сжатие).

Перейти IP-телефония –> Настройка линий –> Список телефонных линий
–> Линия 1 –> Редактировать линию и настроить параметры учетной записи SIP: номер, логин – sip номер,
пароль, порт, нажать «применить».

План
нумерации

План нумерации задается при помощи
регулярных выражений в поле «Настройка плана нумерации».

Структура регулярного выражения: Sxx, Lxx
( ), где

хх – произвольные значения таймеров S и L;

() – границы плана нумерации.

• Основой являются обозначения для записи
  последовательности набранных цифр. Последовательность цифр записывается с
  помощью нескольких обозначений: цифры, набираемые с клавиатуры телефона: 0, 1,
  2, 3, …, 9, # и *. Использование символа # в диалплане может блокировать
  завершение набора с помощью этой клавиши!
• Последовательность цифр, заключённая в
  квадратные скобки, соответствует любому из заключённых в скобки символу. Например:
  ([2347]) или ([2-47]) – соответствует цифрам 2, 3, 4 или 7. Через тире указывается
  диапазон символов: (2-6) — цифра от 2 до 6.
• Символ X соответствует любой цифре от 0 до 9.
  Пример: (1XX) — трёхзначный номер, начинающийся с 1.
• «.» — повторение предыдущего символа от 0 до
  бесконечности раз
• «+» — повторение предыдущего символа от 1 до
  бесконечности раз.
• {a,b} – повторение предыдущего символа от a до b
  раз;
• {a,} – повторение предыдущего символа не меньше
  a раз;
• {,b} – повторение предыдущего символа не больше
  b раз. Пример: (810X.) — международный номер с любым количеством цифр.
• Обрезать (заменить) набранную последовательность
  на другую <arg1:arg2>. Оба аргумента при
  этом могут быть пустыми. Пример: ( <98:> XXXXXX) — данная запись будет
  соответствовать набранным цифрам 98, но эта последовательность не будет
  передана на SIP-сервер.
• Вставка тона в набор. (8, 10) — при наборе
  номера 810 после цифры 8 будет выдан непрерывный тон.
• Запрет набора номера. Если в конце шаблона
  номера добавить восклицательный знак ‘!’, то набор номеров, соответствующих
  шаблону, будет заблокирован. – Пример: (8 10X xxxxxxx ! | 8 xxx xxxxxxx ) –
  выражение разрешает набор только междугородних номеров и исключает
  международные вызовы.
• Interdigit Long Timer («L») — время ожидания
  ввода следующей цифры в том случае, если нет шаблонов, подходящих под набранную
  комбинацию. Interdigit Short Timer («S») — время ожидания ввода следующей
  цифры, если с набранной комбинацией полностью совпадает хотя бы один шаблон и
  при этом имеется еще хотя бы один шаблон, до полного совпадения с которым
  необходимо осуществить донабор номера.
•  Значения таймеров
  могут быть назначены как для всего диалплана, так и для определённого шаблона.
  Значения таймеров может быть указано для всех шаблонов в диалплане, если
  значения перечислены до открывающейся круглой скобки. Пример: S4 (8XXX.) или
  S4,L8 (XXX)
• Если эти значения указаны только в одной из
  последовательностей, то действуют только для неё. Также в этом случае не надо
  ставить двоеточие между ключом и значением таймаута, значение может быть расположено
  в любом месте шаблона. Пример: (S4 8XXX. | XXX) или ([1-5] XX S0) – запись
  вызовет мгновенную передачу вызова при наборе трехзначного номера,
  начинающегося на 1,2, … , 5. 5. Набор по прямому адресу (IP Dialing) Символ
  «@», поставленный после номера, означает, что далее будет указан адрес сервера,
  на который будет отправлен вызов на набранный номер. Рекомендуется использовать
  «IP Dialing», а также приём и передачу вызовов без регистрации («Call Without
  Reg», «Answer Without Reg»). Это может помочь в случае отказа сервера. Кроме
  того, формат адреса с IP Dialing может быть использован в номерах,
  предназначенных для переадресации звонков.

(8 xxx xxxxxxx) — 11-значный
номер, начинающийся на 8.

(8 xxx xxxxxxx | <:8495>xxxxxxx)
— 11-значный номер, начинающийся на 8, если введён 7-ми значный, то добавить к
передаваемому номеру 8495. Пример 3: (0[123] | 8 [2-9]xx [2-9]xxxxxx) — набор
номеров экстренных служб, а так же некоторого странного набора междугородних
номеров. Пример 4: (S0 ) — быстрый набор указанного номера, аналог режима
«Hotline» на других шлюзах.  Пример 5: (S5
| xxxx) — данный диалплан позволяет набрать любой номер, состоящий из цифр, а
если ничего не введено в течение 5 секунд, вызвать номер 1000 (допустим, это
секретарь). Пример 6: (*5x*xxxx*x#|*2x*xxxxxxxxxxx#|#xx#|[2-7]xxxxx|8,
[2-9]xxxxxxxxx|8, 10x.|1xx).

Пример 7: (1xx|0[1-9]|00[1-8]|*5x*xxxx*x#|*2x*xxxxxxxxxxx#|#xx#|[2-7]xxxxx|8, [2- 9]xxxxxxxxx|8, 10x.). Иногда может потребоваться
совершать звонки локально внутри устройства. При этом если IPадрес устройства
не известен или периодически изменяется, удобно использовать в качестве адреса
сервера зарезервированное слово «{local}», что означает отправку
соответствующей последовательности цифр на собственный адрес устройства. –
Пример: (123@{local}) – вызов на номер 123 будет обработан локально внутри
устройства.

6. Настройка кода перехвата

При помощи данной команды можно установить
код перехвата для заданной группы. Синтаксис: ABC@{pickup:X}, где ABC – код
перехвата (например *8), X – номер группы перехвата (нумерация групп перехвата
с 0). – Пример: 112@{pickup:0} – абоненты А и Б состоят в одной группе
перехвата с индексом 0. В случае если абоненту А поступает входящий вызов, то
абонент Б может перехватить вызов, набрав комбинацию цифр 112. Настройка кода
перехвата осуществляется в пункте «План нумерации» подменю «Профили». Для
добавления/удаления линии в группу установите/снимите флаг на против заданной
группы. Для вступления в силу новой конфигурации и занесения настроек в
энергонезависимую память нажмите кнопку «Применить». Для отмены изменений
нажмите кнопку «Отмена». Использование услуги: На телефонный аппарат абонента,
принадлежащего группе перехвата, поступает вызов. Если абонент не может
ответить на вызов – другой абонент, также принадлежащий этой группе и
использующий тот же профиль SIP, может перехватить поступивший вызов. Для этого
он должен набрать код перехвата, после чего произойдет соединение с вызывающим
абонентом. Обратите внимание, что перехват вызова возможен только в том случае,
если вызываемый и перехватывающий вызов абоненты используют один и тот же SIP
профиль. Группа перехвата может использоваться совместно с группой вызова, для
этого все порты, принадлежащие группе вызова, должны принадлежать группе
перехвата. В этом случае любой порт принадлежащий группе перехвата может
перехватить вызов, поступивший на групповой номер. Если абонент набирает код
перехвата в момент, когда на группу или телефонный порт не поступает ни одного
вызова – абоненту будет выдан сигнал «Занято».

Абонентский voip-шлюз tau-2m.ip

На чтение 3 мин. Просмотров 8 Опубликовано 02.01.2021

Управление

• Система Eltex.ACS (TR-069). Система автоконфигурирования Eltex.ACS реализована на базе протокола TR-069 и предоставляет
  пользователю функционал по управлению версиями ПО и конфигурации абонентского устроства. Eltex.ACS автоматически загружает в устройство индивидуальную конфигурацию в соответствии с учетными данными абонента. Функция интеллектуального обновления версий ПО последовательно работает с устройствами на сети, обновляя группы устройств в порядке заданной очереди.

• DHCP-autoprovision. Система управления на базе опции DHCP-autoprovision позволяет загружать в шлюзы конфигурацию и обновлять версию ПО по проколу DHCP.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Интерфейсы	2 порта FXS, 1 порт WAN 10/100Base-T, 2 порта LAN 10/100Base-T, 1 порт USB2.0
Протоколы VoIP	SIP
Голосовые кодеки	–G.711 (a-law, µ-law), G.723.1, G.729 (A/B)
Голосовые стандарты	VAD (детектор активности речи), CNG (генерация комфортного шума), AEC (эхо компенсация, рекомендация G.168)
Передача факса	T.38 UDP Real-Time Fax, G.711 (a-law, µ-law) pass-through
DTMF	— Обнаружение и генерирование сигналов DTMF — Передача методами INBAND, RFC 2833, SIP INFO
Дополнительные виды обслуживания	— Удержание вызова (Call Hold) — Передача вызова (Call Transfer) — Уведомление о поступлении нового вызова (Call Waiting) — Переадресация по занятости (CFB) — Переадресация по неответу (CFNR) — Безусловная переадресация (CFU) — Caller ID — Запрет выдачи Caller ID (CLIR) — Горячая/теплая линия (Hotline/Warmline) — Групповой вызов (Call Group) — Трехсторонняя конференция (3-Way conference)
Типы подключений	Статический IP-адрес, DHCP-клиент на стороне WAN, DHCP-сервер на стороне LAN, PPPoE, PPTP-клиент
Качество обслуживания (QoS)	– ToS для пакетов RTP, SIP– Резервирование полосы пропускания
Сетевые функции	Режим «моста» (bridge) или маршрутизатора (router), NAT, Статическая маршрутизация, VLAN per service (VLAN для каждой услуги: Internet, VoIP, IPTV), IGMP, DHCP-, DNS-сервер на стороне LAN, проброс портов (Port forwarding), Firewall, режим «3G-роутер»
Функционал VoIP	– Внутренняя коммутация соединений – Работа без SIP-сервера – Гибкий план нумерации – Профили настроек для портов – Применение настроек без перезагрузки – Поддержка IMS (3GPP TS 24.623) для управления услугами Hold, CW, 3Way-conference, Hotline
Управление	WEB (русско- и англоязычный интерфейс), Telnet, FTP, Syslog, SSH, TR-069 (рекомендуется работа с сервером Eltex.ACS), DHCP-autoprovisioning
Безопасность	— Проверка имени пользователя и пароля — Firewall – Разграничение прав доступа admin/user
Физические характеристики	– Адаптер питания: 12 В DC, 1A – Потребляемая мощность: до 5 Вт – Рабочий диапазон: +5 °С до +30 °С – Относительная влажность: до 80% – Габариты: 112х100х32 мм, настольное исполнение

* В случаях, когда цена на оборудование указана в USD и EUR, счёт на оплату выставляется в рублях по курсу ЦБ РФ и действителен 5 банковских дней. VoIP-шлюз TAU-2M.IP Наименование Описание Цена с НДС         TAU-2M.IP VoIP-шлюз с интегрированным роутером TAU-2M.IP: 2xFXS, 1xWAN, 1xLAN, 1xUSB, SIP 6 421,00 руб.

Обратитесь к специалистам нашей компании по многоканальному телефону или e-mail
Наши специалисты ответят на Ваши вопросы и помогут с выбором оборудования!

• Передача факсов реализована с помощью аудиокодека G.711 pass-through и протокола T.38.

• Резервный канал 3G/4G — в случае неполадок или пропадания основного подключения к Internet, устройство автоматически переключается на резервный канал.

• Звук. Голосовой шлюз TAU-2M.IP поддерживает основные аудиокодеки (G.711, G.723.1, G.726, G.729), функции эхо-компенсации, детектор тишины, генератор комфортного шума, прием и генерация сигналов DTMF. Механизм приоритезации трафика
  (QoS) обеспечивает высокое качество голосовой информации.

• ДВО. Широкий набор функций: передача вызова, удержание вызова, трехсторонняя конференция, перехват вызова, определитель номера, переадресация, горячая/тёплая линия и другие.

Материал подготовил

Наш эксперт

Переход с классической «медной» на IP-телефонию идёт полным ходом. И если в Москве и Питере уже ближе к финалу, то на территории остальной России всё только начинается.  Чаще используются роутеры и оптические терминалы со встроенным VoIP-модулем, но в некоторых случаях ставят голосовой шлюз. Eltex TAU-2M.IP — одна из распространённых моделей, устанавливаемых Ростелекомом и ещё рядом провайдеров.
Главное преимущество VoIP шлюза Элтекс — это конечно же цена. Оборудование конкурентов минимум в 1,5-2 раза дороже.
Несмотря на то, что устройство относительно простое, функционал у него всё же неплохой, учитывая то, что изначально это всё же голосовой IP-шлюз.

Кроме подключения телефонных аппаратов через FXS-порты, так же есть возможность настроить доступ в Интернет или подключить IPTV-приставку через 100-мегабитный порт LAN.

IP-адрес голосового шлюза Элтекс в локальной сети — 192.168.1.1. Логин на входа — admin, пароль по-умолчанию — password.

После авторизации появится окно веб-интерфейса TAU-2M.IP. Что удобно, все основные параметры собраны на одной странице и для базовой настройки пользователю не придётся перекапывать всю конфигурацию.

Обычная SIP-телефония:

Настройка SIP телефона находится в блоке IP-телефония. На вкладке Линия 1 должна стоять галочка «Включить»:

Ниже надо ввести номер телефона, имя пользователя и пароль, которые Вам выдали при заключении договора. В нашем филиале Ростелеком номер и логин совпадают, а значит вводить надо одно и то же. Применяем изменения нажав на кнопку с галочкой.
Переходим на вкладку SIP:

Здесь  надо поставить галочку «Регистрация» и прописать адрес сервера регистрации, SIP-прокси и домен.  В нашем филиале все три значения совпадают и используется адрес 10.0.0.254.
Сохраняем изменения.

Примечание: В некоторых случаях для работы голосового шлюза Eltex TAU 2M.IP необходимо указать идентификатор виртуальной сети — VLAN ID. Этот момент необходимо заранее уточнить в техподдержке, а так же узнать номер этого идентификатора. После этого кликаем на значок шестерёнки в меню слева чтобы попасть в расширенные параметры Элтекса. Нам нужен раздел IP-телефония -> Настройки сети:

Здесь ставим галку «Использовать VLAN». В поле «VLAN ID» прописываем идентификатор сети. Приоритет «802.1P» ставим равным «5». Протокол выбирает «DHCP», то есть динамическое получение IP-адреса.

Если необходимо изменить используемые кодеки для SIP, то делается это так же в расширенных настройках ip-шлюза Eltex:

Новая телефония Ростелеком

В последнее время обороты набирает новая услуга — облачная телефония от Ростелекома. Настройка её значительно проще за счёт того, что она может работать через сеть абсолютно любого провайдера.

На вкладке Линия 1 надо поставить галку «Включить», после чего прописать номер, имя пользователя и пароль из карточки, выданной при подключении. Применяем изменения.

Переходим на вкладку SIP:

Ставим галочку «Регистрация» и вводим адрес SIP-прокси, сервера регистрации и домена. Эти данные так же должны быть указаны в договоре или сопроводительной документации. Применяем изменения. После этого подключаем шлюз к роутеру и проверяем как работает новая телефония Ростелеком.

Подключение к Интернет

Как я уже сказал ранее, голосовой шлюз Eltex TAU 2M.IP может самостоятельно подключаться к Интернету и раздавать подключение устройству, подключенному к LAN-порту.

Настройка подключения очень простая. В поле «режим работы» выбираем значение «Маршрутизатор». Ниже необходимо указать протокол. В нашем случае используется PPPoE. Ниже прописываем логин и пароль на подключения из карточки, выданной при заключении договора. Нажимаем на кнопку с галочкой чтобы применить изменения.

Смена заводского пароля

После того, как настройка Eltex TAU 2M.IP завершена, я настоятельно рекомендую изменить пароль на доступ к настройкам голосового шлюза.

Для этого в расширенных параметрах системы открыть раздел Система -> Пароли и прописать для Администратора(admin) новый пароль. Не забудьте нажать на кнопку «Применить».
