ЭЛЕКТРОННЫЙ ТЕРМОСТАТ ЭНЕРГИЯ
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Уважаемый клиент!
Спасибо, что выбрали наш продукт!
Электронный термостат Energy прошел множество испытаний, чтобы соответствовать требованиям высокого качества продукта.
Мы надеемся, что он оправдает ваши ожидания и будет эффективным при использовании.
ВНИМАНИЕ! Пожалуйста, внимательно прочтите данное руководство пользователя и сохраните его в течение всего периода эксплуатации данного электронного термостата.

I. ТЕХНИЧЕСКИЕ ДАННЫЕ

Чувствительный элемент датчика пола: NTC 10 кОм
Сенсорный кабель: 3 м
Измерение температуры: от 0°С до 45°С с шагом 0.5°С
Диапазон регулирования температуры: от 5°С до 40°С с шагом 0.5°С
Рабочая температура: 0 ° C — 50 ° C Рабочая влажность: 5% – 90%
Максимальная мощность нагрева: 3200 Вт Входная громкостьtage: 230 В, 50/60 Гц
Потребляемая мощность: 1 W Клеммы: гибкий провод 1-2,5мм2
Нагрузка: 14А Защита: IP 21
Размеры: 81x81x50 мм Вес: 0.1 кг
Сертификация: CE, EAC

II. ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ВНИМАНИЕ! Выключите термостат и электронное устройство (например, нагревательный кабель), которое будет подключено, а также источник электроэнергии перед установкой и техническим обслуживанием. Настоятельно рекомендуется, чтобы процедура установки выполнялась обученным персоналом.

III. УСТАНОВКА ДАТЧИКА

  1. Поместите датчик с кабелем внутрь гофрированной трубы (диаметром не менее 16 мм). Радиус изгиба гофрированной трубы не менее 5 см (см. рисунок 1).
  2. Заглушить один конец гофротрубы водонепроницаемой пробкой (для предотвращения проникновения внутрь воды или цементного раствора); поместите гофрированную трубу с датчиком в отверстие между ближайшими витками нагревательного кабеля.
    Конец гофротрубы с датчиком внутри рекомендуется располагать как можно ближе к верхнему слою пола.
  3. Поместите второй конец гофрированной трубы рядом с соединительной коробкой для термостата.

Есть возможность удлинить кабель датчика до 10 м.

ЭНЕРГИЯ ТК02 - Рисунок 1Рисунок 1

УСТАНОВКА ТЕРМОСТАТА

Электронный термостат Energy разрешается использовать только в помещении.
Его следует монтировать на внутренней стене на высоте 1-1.5 м от пола в легкодоступном месте со свободной циркуляцией воздуха (см. рис. 1).
Термостат защищен от конденсата пара и может быть установлен в ванной комнате. Не рекомендуется устанавливать термостат рядом с оборудованием, которое может проливать тепло (телевизор, холодильник, обогреватель), а также в местах, где на него будут попадать прямые солнечные лучи. Запрещается устанавливать термостат в местах, где на него могут попасть капли или брызги.

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

ВНИМАНИЕ! Перед подключением отключите источник электроэнергии.
1. Вставьте в стену стандартную пластиковую розетку и заведите внутрь электрические провода электросети 230В, нагревательный кабель и датчик температуры.
Длина выводов без изоляционного слоя должна быть следующей:
– для проводов сетевого электричества и электрических проводов нагревательного кабеля 6 мм.
— для проводов датчика температуры — 8мм
Раньше концы многожильного кабеля спаивались во избежание возможности короткого замыкания.
2. Зафиксировать электрические провода датчика температуры в подпружиненных контактах (см. рис. 2) синего цвета ДАТЧИК (используя желтые зажимы).
Полярность этих проводов одинакова.
3. Зафиксировать концы электрических проводов греющего кабеля во внутренних контактах винтового соединения зеленого цвета. Максимальная нагрузка 14А.
4. Соединить выводы экрана от греющего кабеля с заземляющим проводом трехфазной электрической сети с помощью внешнего клеммного контакта (не входить в клеммную колодку термостата).
5. Закрепите электрические провода нейтрального кабеля от сети электропитания в зеленом контакте N с резьбовым соединением.
6. Закрепите электрические провода кабеля нагрузки от электросети в зеленом винтовом контакте L.
7. Убедитесь, что все соединения закреплены достаточно прочно и сохраните.

ЭНЕРГИЯ ТК02 - Рисунок 2Рисунок 2

КРЕПЛЕНИЯ
  1. Нажмите на защелку на верхнем крае верхнего корпуса с помощью винта и снимите переднюю пластиковую рамку (см. рис. 3);
  2. Откручиваем два самореза (которые крепят верхний патрубок к нижнему) и снимаем блок дисплея (саморезы с блока дисплея не вынимаем);
  3. Снять среднюю пластиковую рамку с нижнего корпуса термостата (межблочную изоляционную прокладку с корпуса не снимать);
  4. Поместите нижний корпус в стенную розетку. Убедитесь, что провода легко помещаются в настенную розетку, чтобы быть уверенными, что они не будут зажаты между стеной и термостатом. Закрепите термостат винтами;
  5. Поместите пластиковую рамку на нижний корпус;
  6. Удерживая пластиковую рамку, поместите верхний корпус с дисплеем на пластиковую рамку, убедитесь, что левый и правый пазы находятся в правильном положении относительно ответных отверстий нижнего корпуса, и закрепите его на нижнем корпусе двумя саморезами;
  7. Убедитесь, что все части термостатов подходят друг к другу и не имеют люфта;
  8. Установите переднюю пластиковую панель на дисплейный блок, убедитесь, что все кнопки правильно расположились в точном пазу, после чего зафиксируйте переднюю панель на дисплейном блоке защелкой на верхнем краю.

ЭНЕРГИЯ ТК02 - Рисунок 3Рисунок 3

III. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

МОДЕЛЬ TK02 LCD

Нормальный режим.
Нажмите и удерживайте кнопку ЭНЕРГИЯ TK02 - Значок 7 на три секунды (см. рис. 4) – загорится оранжевый индикатор, дисплей перейдет в обычный режим, на дисплее отобразится:

Внимание! Если датчик пола отсоединен или поврежден – символ ЭНЕРГИЯ TK02 - Значок 3 появится значок ЭНЕРГИЯ TK02 - Значок 2 исчезает, нагревательный кабель ВЫКЛЮЧЕН.

ЭНЕРГИЯ ТК02 - Рисунок 4

Рисунок 4

Настройка температуры.

  1. В обычном режиме нажмите ЭНЕРГИЯ TK02 - Значок 5 — значок ЭНЕРГИЯ TK02 - Значок 4 и появится установленная температура (заданная температура по умолчанию 25°C);
  2. Нажмите ЭНЕРГИЯ TK02 - Значок 5 увеличивать ( ЭНЕРГИЯ TK02 - Значок 6 уменьшите) заданное значение температуры с шагом 0.5°C (нажмите и удерживайте кнопку ЭНЕРГИЯ TK02 - Значок 5 or ЭНЕРГИЯ TK02 - Значок 6 для быстрого увеличения заданного значения температуры с шагом 4 Гц).

Дисплей возвращается в нормальный режим, если в течение 10 секунд не нажимается ни одна клавиша, значок ЭНЕРГИЯ TK02 - Значок 4 исчезнет, ​​значок текущей температуры пола ЭНЕРГИЯ TK02 - Значок 1 появляется.

Термостат работает следующим образом:

Выключенный режим.
В обычном режиме нажмите и удерживайте клавишу ЭНЕРГИЯ TK02 - Значок 7 в течение трех секунд переведет термостат в режим OFF – ЖК-дисплей не горит, нагревательный кабель выключен, все кнопки отключены, кроме ЭНЕРГИЯ TK02 - Значок 7.

МОДЕЛЬ TK03 LCD ПРОГРАММИРУЕМЫЙ

Нормальный режим.
Держите ключ ЭНЕРГИЯ TK02 - Значок 7 (см. рис. 5) на 3 секунды — загорится оранжевый индикатор, дисплей перейдет в обычный режим, на дисплее отобразится:

ЭНЕРГИЯ ТК02 - Рисунок 5

Рисунок 5

Проверка текущей температуры пола.
В обычном режиме нажмите и удерживайте клавиши ЭНЕРГИЯ TK02 - Значок 5 и ЭНЕРГИЯ TK02 - Значок 6 значок ЭНЕРГИЯ TK02 - Значок 1 появится и будет указана текущая температура пола, при этом:

  • если температура пола ниже 0°C — символ LO появляется
  • если температура пола выше 40°C – символ HI появляется
  • если датчик пола отключен или поврежден – символ ЭНЕРГИЯ TK02 - Значок 3 появляется

Дисплей вернется в обычный режим после того, как клавиши ЭНЕРГИЯ TK02 - Значок 5 и ЭНЕРГИЯ TK02 - Значок 6 отпустить.

Режим настройки программы.
В режиме настройки программы вы можете вернуться в обычный режим в любое время, нажав клавишу ЭНЕРГИЯ TK02 - Значок 15.
Дисплей автоматически переходит в нормальный режим, если в течение 20 секунд не нажимается ни одна клавиша.
На случай сбоя микропроцессора в отверстии находится ключ Reset ЭНЕРГИЯ TK02 - Значок 12 – он сбрасывает термостат и возвращает его к настройкам по умолчанию.
ВНИМАНИЕ! В случае отключения основной электросети термостат возвращается к настройкам по умолчанию.

Режим настройки времени
В обычном режиме нажмите (каким-нибудь тонким неострым предметом) ключ в дырке ЭНЕРГИЯ TK02 - Значок 13 – установленное значение Минуты будет мигать. Нажатие клавиши ЭНЕРГИЯ TK02 - Значок 5 будет увеличиваться ( ЭНЕРГИЯ TK02 - Значок 6 уменьшить) заданное значение (нажмите и удерживайте или для быстрого увеличения заданного значения в 4 Гц.)

Режим настройки программы
Термостат TK03 имеет возможность 4-х программных установок для дней с понедельника по пятницу (1-5) и 2-х программных установок для дня суббота-воскресенье (6-7). Для каждой программы необходимо установить время запуска с 00:00 до 23:50 с шагом 10 минут и температуру пола от 5°С до 40°С с шагом 0.5°С. Минимальное время работы для каждой программы 10 минут.

Настройки по умолчанию:

день

Значок FitPartner™ Время начала Установить температуру
Понедельник-пятница (1-5) ЭНЕРГИЯ TK02 - Значок 8 утро 06:00

25 ° C

ЭНЕРГИЯ TK02 - Значок 9 день 08:00 20 ° C
ЭНЕРГИЯ TK02 - Значок 10 Вечерний 19:00

25 ° C

ЭНЕРГИЯ TK02 - Значок 11 Ночь 23:50 20 ° C
суббота-воскресенье (6-7) ЭНЕРГИЯ TK02 - Значок 8 утро 09:00

25 ° C

ЭНЕРГИЯ TK02 - Значок 11 Ночь 23:50

20 ° C

  1. Для смены программы нажмите клавишу в отверстии P (каким-нибудь тонким неострым предметом) на 3 секунды – вход в режим настройки программы – время запуска первой программы ЭНЕРГИЯ TK02 - Значок 8 Утро появится и вспыхнет;
  2. Нажатие клавиши ЭНЕРГИЯ TK02 - Значок 5 увеличивать (ЭНЕРГИЯ TK02 - Значок 6 уменьшить) время запуска первой программы с шагом 10 минут (нажать и удерживать ЭНЕРГИЯ TK02 - Значок 5 or ЭНЕРГИЯ TK02 - Значок 6 для быстрого увеличения времени начала с шагом 4 Гц), установите необходимое время начала и нажмите ЭНЕРГИЯ TK02 - Значок 14 – появится и замигает заданная температура программы;
  3. Нажатие клавиши ЭНЕРГИЯ TK02 - Значок 5 увеличивать (ЭНЕРГИЯ TK02 - Значок 6 уменьшить) заданное значение температуры первой программы с шагом 0.5°C (нажать и удерживать ЭНЕРГИЯ TK02 - Значок 5 or ЭНЕРГИЯ TK02 - Значок 6 для быстрого увеличения установленного значения температуры в 4 Гц), установите необходимое значение температуры и нажмите ЭНЕРГИЯ TK02 - Значок 14 – появится и начнет мигать время начала следующей программы;
  4. Повторите процедуры с 2 по 3, чтобы установить время запуска и необходимое значение температуры для всех следующих пяти программ.
  5. После установки значения температуры для последней программы дисплей вернется в обычный режим.

Раннее начало.
Термостат TK03 имеет дополнительную опцию «Ранний старт», которая работает автоматически:
первая программа ЭНЕРГИЯ TK02 - Значок 8 Утро начнется раньше (но не более чем на 60 минут) в зависимости от фактической производительности за последний день, чтобы температура пола достигла заданной температуры в запланированное время.

Режим ручного управления.
Режим ручной коррекции используется для временной отмены заданного значения температуры программы, оно будет отключено до следующей программы:

  1. В обычном режиме нажмите и удерживайте клавишу ЭНЕРГИЯ TK02 - Значок 5 на 2 секунды – отображается установленное значение температуры для текущей программы;
  2. Нажатие клавиши ЭНЕРГИЯ TK02 - Значок 5 будет увеличиваться (ЭНЕРГИЯ TK02 - Значок 6 уменьшите) заданное значение температуры с шагом 0.5°C (нажмите и удерживайте кнопку ЭНЕРГИЯ TK02 - Значок 5 or ЭНЕРГИЯ TK02 - Значок 6 для быстрого увеличения значения температуры с шагом 4 Гц);
  3. После установки необходимого значения температуры нажмите клавишу ЭНЕРГИЯ TK02 - Значок 15 – дисплей перейдет в режим ручного управления, значок ЭНЕРГИЯ TK02 - Значок 4 появится.

Термостат будет работать в соответствии с установленным вручную значением температуры до запуска следующей программы.
Для выхода из режима ручного управления нажмите и удерживайте в течение 2 секунд кнопку ЭНЕРГИЯ TK02 - Значок 14 – дисплей вернется в обычный режим, значок ЭНЕРГИЯ TK02 - Значок 4 исчезнет, ​​термостат возобновит работу по текущей программе.

ВЫКЛЮЧЕННЫЙ режим.
В обычном режиме удерживайте клавишу ЭНЕРГИЯ TK02 - Значок 7 на 3 секунды переводит термостат в режим ВЫКЛ. – ЖК-дисплей не горит, нагревательный кабель ВЫКЛЮЧЕН, все кнопки отключены, кроме кнопки ЭНЕРГИЯ TK02 - Значок 7.

Документы / Ресурсы

Электронный программируемый терморегулятор Energy TK03 с выносным датчиком температуры пола. Предназначен для скрытого утопленного монтажа с использованием стандартной монтажной коробки.

Функция программирования позволяет настраивать индивидуальные графики нагрева помещения: четыре программы для рабочих дней недели и две — для выходных дней. Для каждого режима устанавливается время начала и окончания работы и необходимая температура. Минимальное время работы программы -10 минут.

Оснащен автоматической функцей «ранний старт» — используя данные за предыдущий день работы, прибор вычисляет время, за которое пол нагреется до заданной температуры. На величину этого времени корректируется запуск теплого пола.

Высокая точность установки температуры 0,5oС в диапазоне от +5oС до +40oС и функция программирования сокращают время работы теплого пола и снижают расходы на потребляемую электроэнергию на 60-80%.

Управление осуществляется с помощью пяти кнопок. При нажатии кнопок на дисплее включается оранжевая подсветка. Вся информация о значениях температур и режимах работы отображается на жидкокристаллическом дисплее крупными и четкими символами.

Терморегулятор Energy TK03 защищён от конденсата (класс защиты IP 21). Допускается установка во влажные помещения.

Характеристики:

— Напряжение питания сети: 230 В переменного тока, 50/60 Гц

— Коммутируемая нагрузка: до 14 А, 3200 Вт, при напряжении сети 230 В

— Собственное потребление: 1 Вт

— Датчик температуры: выносной, тип NTC (отрицательного температурного коэффициента) 10 кОм

— Подводящий кабель к датчику температуры, м: 3

— Класс защиты: IP21

— Температура окружающей среды: от 0oС до +50oС

— Рабочая влажность: 5% — 90%

— Принцип регулирования: ВКЛ./ВЫКЛ. с учётом временной функции

Содержание

  1. Инструкция по эксплуатации терморегулятора Energy ТК03
  2. Включение терморегулятора.
  3. Программирование терморегулятора Energy ТК03
  4. Установка времени и порядкового номера дня недели.
  5. Просмотр t° поверхности пола.
  6. Инструкция по терморегулятору ENERGY TK03
  7. Установка программ терморегулятору ENERGY TK03
  8. Заводская установка:
  9. Ранний старт.
  10. Ручная установка t°.
  11. Выключение терморегулятора.
  12. Инструкции
  13. Инструкции для теплого пола Energy
  14. Инструкции для полотенцесушителей Energy
  15. Инструкции для терморегуляторов Energy
  16. Терморегулятор Energy TK03
  17. Наличие в магазинах
  18. Другие модели:
  19. Терморегулятор Energy TK04
  20. Терморегулятор Energy TK08 NEW
  21. Терморегулятор Energy TK08 NEW черный
  22. Датчик Energy для терморегуляторов ТК
  23. Терморегулятор Energy TK02
  24. Описание:

Включение терморегулятора.

Нажмите и удерживайте в течение трех секунд кнопку ВКЛ/ВЫКЛ. (см. рис.5) — включится оранжевая подсветка, дисплей заработает в нормальном режиме, т.е. отобразятся:

— порядковый номер дня недели; номер 1-понедельник, 2-вторник, и т.д.

— время (формат 24 часа)

— текущий режим работы:

Утро, день, вечер, ночь, ручная установка

— значок состояния нагревательного кабеля по рис.5 следующей схеме:

1. Если t° поверхности пола ниже установленного для текущего программного режима значения (заводская установка см. ниже) — загорается символ «огонь», подается питание к нагревательному кабелю и начинается процесс нагрева;

2. Если t° поверхности пола выше установленного для текущего программного режима (заводская установка см. ниже) — символ «огня» гаснет, питание нагревательного кабеля прекращается.

Программирование терморегулятора Energy ТК03

При программировании в любой момент можно вернуться в режим Normal нажатием кнопки «Эскейп». Дисплей автоматически возвращается в нормальный режим через 20 секунд после последнего нажатия на любую кнопку. На случай зависания микропроцессора предусмотрена кнопка перезагрузки в отверстии © (см. рис.5), которая возвращает терморегулятор к заводским установкам.

ВНИМАНИЕ! В случае отключения питания электросети терморегулятор возвращается к заводским установкам

Установка времени и порядкового номера дня недели.

  1. В нормальном режиме дисплея при помощи тонкого твердого затупленного предмета нажмите кнопку в отверстии © (см. рис.5) — замигают значения минут (см. рис.6);
  2. Нажатие кнопки «стрелочка вверх» увеличивает («стрелочка вниз» — уменьшает) установленное значение минут (удержание кнопки более 2 секунд задействует скоростной рис.6 режим увеличения /уменьшения значения минут).

Установив нужное значение минут, нажмите кнопку «Интер» значения часов замигают;

  • Установите часы и день недели по той же схеме, что и минуты. Установив порядковый номер дня недели, нажмите кнопку — дисплей вернется в нормальный режим.
  • Просмотр t° поверхности пола.

    В нормальном режиме дисплея одновременно нажмите и удерживайте кнопки «верх» и «низ» — появится символ «растение» и отобразится текущая t° поверхности пола, при этом:

    • если t° поверхности пола ниже 0°С — загорится символ LO;
    • если t° пола выше 40°С — загорится символ HI;
    • если выносной датчик t° пола не подключен либо неисправен — отобразится прочерк—

    При прекращении удержания кнопок «вверх» и «вниз» дисплей вернется в режим Normal.

    Эта статья еще не комментировалась. Инф-Ремонт будет признателен первому комментарию о статье

    * = обязательные поля для заполнения

    В данной рубрике представлена информация по системам отопления. Отопление бывает двух видов: центральным и автономным. Подробнее в статьях рубрики

    Источник

    Инструкция по терморегулятору ENERGY TK03

    Установка программ терморегулятору ENERGY TK03

    Терморегулятор ТК03 имеет возможность установки 4-х программ для дней с понедельника по пятницу (1-5) и 2х программ для субботы и воскресенья (6-7). Для каждой программы устанавливается время начала работы с 00:00 до 23:50 с шагом в 10 минут и требуемое значение t° в промежутке от 5°Сдо 40°С с шагом в 0.5°С. Минимальное время работы каждой программы 10 минут.

    Заводская установка:

    День недели

    Программа

    Время старта программы

    Значение температуры

    Суббота – Воскресенье (6-7)

    1. Для изменения заводской установки нажмите при помощи тонкого твердого затупленного предмета кнопку в отверстии Р — замигает время старта первой программы –«Утро».
    2. Нажатие кнопки «вверх» увеличивает («вниз» — уменьшает) установленное значение времени на 10 минут (удержание кнопки более 2 секунд задействует скоростной режим увеличения /уменьшения значения минут). Установив нужное значение времени, нажмите кнопку «интер» — замигает установленное для первой программы значение t°;
    3. Нажатие кнопки «вверх» увеличивает («вниз» — уменьшает) установленное значение t° на 0.5°С (удержание кнопки более 2 секунд задействует скоростной режим увеличения / уменьшения значения t°). После установки нужного значения t° нажмите кнопку — замигает время старта работы второй программы.
    4. Установите требуемые значения времени старта и t° для каждой программы из оставшихся пяти программ по той же схеме. После установки значения t° для последней программы дисплей вернется в нормальный режим.

    Ранний старт.

    Терморегулятор ТК03 имеет дополнительную опцию «Ранний старт», которая задействуется автоматически: основываясь на данных, полученных в предыдущий день работы, терморегулятор самостоятельно определит насколько минут (но не более чем на 60) раньше установленного Вами для программы «Утро» времени старта необходимо подать питание к нагревательному кабелю и начать процесс нагрева, чтобы к моменту старта программы «Утро» температура поверхности пола достигла установленного Вами значения.

    Ручная установка t°.

    Ручная установка позволяет временно установить значение t° отличное от заданного значения для текущей программы:

    • При работе дисплея в нормальном режиме нажмите кнопку — отобразится заданное значение t° для текущей программы;
    • Нажатие кнопки увеличение (уменьшение) установленное значение t° на 0,5С°. (удержание кнопки более 2 секунд задействует скоростной режим увеличения уменьшения заданного значения минут). После установки нужного значения t° нажмите кнопку «эскейп» — дисплей перейдет в режим Ручная установка, появится значок «рука».

    Установленная вручную температура будет действовать до старта следующей программы либо до момента нажатия и удержания в течение 2х секунд кнопки.

    Выключение терморегулятора.

    В нормальном режиме дисплея нажмите и удерживайте в течение трех секунд кнопку ВКЛ/ВЫКЛ. — дисплей гаснет, все кнопки, кроме ВКЛ/ВЫКЛ, блокируются, питание нагревательного кабеля отключается.

    В данной рубрике представлена информация по системам отопления. Отопление бывает двух видов: центральным и автономным. Подробнее в статьях рубрики

    Источник

    Инструкции

    Инструкции для теплого пола Energy

    Теплый пол на основе кабеля Energy Cable

    Теплый пол на основе кабеля Energy Universal

    Теплый пол на основе тонкого мата Energy Mat

    Теплый пол на основе ультратонкого мата Energy Light

    Теплый пол на основе классического мата Energy Light Plus

    Нагревательный кабель для систем снеготаяния Energy Professional

    Инструкции для полотенцесушителей Energy

    Водяные полотенцесушители Energy Step

    Инструкции для терморегуляторов Energy

    Терморегуляторы Energy моделей OCD4

    Терморегуляторы Energy моделей TK02, TK03

    Терморегуляторы Energy моделей TK04

    Терморегуляторы Energy моделей TK07, TK08

    Терморегулятор Energy модель OTN1991

    Терморегулятор Energy модель TK05

    Терморегуляторы Energy моделей TK07, TK08 — новый дизайн

    Источник

    Терморегулятор Energy TK03

    Наличие в магазинах

    ул. Железноводская, д.3 :

    ул. Студенческая, д.10 :

    Богатырский пр-кт, д.14 к.2Б :

    Юрьевский пер., д.15 :

    Стро-ный рынок Мельница :

    МФТК «Каширский Двор-1» :

    Другие модели:

    Терморегулятор Energy TK04

    Терморегулятор Energy TK08 NEW

    Терморегулятор Energy TK08 NEW черный

    Датчик Energy для терморегуляторов ТК

    Терморегулятор Energy TK02

    Описание:

    Электронный программируемый терморегулятор Energy TK03 с выносным датчиком температуры пола. Предназначен для скрытого утопленного монтажа с использованием стандартной монтажной коробки.

    Функция программирования позволяет настраивать индивидуальные графики нагрева помещения: четыре программы для рабочих дней недели и две — для выходных дней. Для каждого режима устанавливается время начала и окончания работы и необходимая температура. Минимальное время работы программы -10 минут.

    Оснащен автоматической функцей «ранний старт» — используя данные за предыдущий день работы, прибор вычисляет время, за которое пол нагреется до заданной температуры. На величину этого времени корректируется запуск теплого пола.

    Высокая точность установки температуры 0,5°С в диапазоне от +5°С до +40°С и функция программирования сокращают время работы теплого пола и снижают расходы на потребляемую электроэнергию на 60-80%.

    Управление осуществляется с помощью пяти кнопок. При нажатии кнопок на дисплее включается оранжевая подсветка. Вся информация о значениях температур и режимах работы отображается на жидкокристаллическом дисплее крупными и четкими символами.

    Терморегулятор Energy TK03 защищён от конденсата (класс защиты IP 21). Допускается установка во влажные помещения.

    Источник

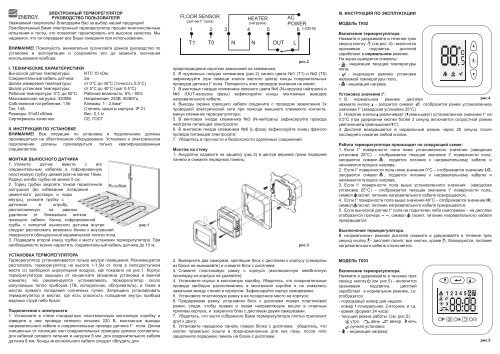

    Инструкция на терморегуляторы Energy TK02 и TK03 - Euro-heat.ru

    Инструкция на терморегуляторы Energy TK02 и TK03 — Euro-heat.ru

    Инструкция на терморегуляторы Energy TK02 и TK03 — Euro-heat.ru


    SHOW MORE

    SHOW LESS

    ePAPER READ

    DOWNLOAD ePAPER

    • TAGS
    • web-climat.ru

    web.climat.ru


    web.climat.ru

    You also want an ePaper? Increase the reach of your titles

    YUMPU automatically turns print PDFs into web optimized ePapers that Google loves.

    START NOW

    • More documents

    • Similar magazines

    • Info

    Инструкция по эксплуатации WILO HWJ - Насосы

    Инструкция на полотенцесушители Energy H ... - Euro-heat.ru

    Delete template?

    Are you sure you want to delete your template?

    Save as template?

    Title

    Description

    no error

    logo

    products

    • FREE
    • adFREE
    • WEBKiosk
    • APPKiosk
    • PROKiosk

    Resources

    • Blog
    • API
    • Help & Support
    • Status

    Company

    • Contact us
    • Careers
    • Terms of service
    • Privacy policy
    • Cookie policy
    • Cookie settings
    • Imprint

    Terms of service

    Privacy policy

    Cookie settings

    Imprint

    Change language

    Made with love in Switzerland

    © 2023 Yumpu.com all rights reserved

    Содержание

    1. Инструкция по эксплуатации терморегулятора пола ENERGY TK02
    2. Включение терморегулятора пола
    3. Установка значения t° терморегулятора Energy.
    4. Работа терморегулятора происходит по следующей схеме:
    5. Выключение терморегулятора.
    6. Инструкция по эксплуатации терморегулятора Energy ТК03
    7. Включение терморегулятора.
    8. Программирование терморегулятора Energy ТК03
    9. Установка времени и порядкового номера дня недели.
    10. Просмотр t° поверхности пола.
    11. Теплый пол энерджи инструкция – Инструкции
    12. Energy (теплый пол): инструкция, отзывы, производитель
    13. О производителе и продукции
    14. Отзывы о системе Energy Mat
    15. Отзывы о системе теплого пола марки Energy Light
    16. Инструкция по установке
    17. Нюансы проведения работ
    18. Рекомендации специалиста
    19. Для справки
    20. Заключение
    21. обзор, инструкция укладки под плитку
    22. О продукции
    23. обзор и сравнение модельного ряда
    24. Широкий ассортимент продукции Energy
    25. Терморегуляторы для теплых полов
    26. Классификация приборов
    27. Почему стоит выбрать систему Energy
    28. Видео: Электрический теплый пол Energy
    29. Теплый пол Energy Light Plus — монтаж своими руками
    30. Монтаж теплого пола Energy
    31. Инструкция регулятор теплого пола energy. Energy (теплый пол): инструкция, отзывы, производитель
    32. Установка регулятора теплого пола
    33. О продукции
    34. Виды систем Энерджи
    35. Energy Mat
    36. Energy Light
    37. Energy Cable
    38. Energy Professional
    39. Инструкция монтажа Энерджи Мат
    40. Теплый пол Energy Light Plus — монтаж своими руками
    41. Монтаж теплого пола Energy

    Инструкция по эксплуатации терморегулятора пола ENERGY TK02

    Рис 4. Вид электронного регулятора

    Включение терморегулятора пола

    Нажмите и удерживайте в течение трех секунд кнопку ВКЛ/ВЫКЛ. (см. рис 4) — включится оранжевая подсветка, дисплей заработает в нормальном режиме. На дисплее отобразятся:

    • — текущая t° поверхности пола — символ «растение»,
    • — индикация нагрева — символ «огонь»
    • — режим работы — символ «рука»

    Установка значения t° терморегулятора Energy.

    1. В нормальном режиме дисплея нажмите кнопку стрелочка вверх — загорится символ «рука», отобразится ранее установленное значение t° (заводская установка 25°С)
    2. Нажатие кнопки «стрелочка наверх» увеличивает (стрелочка вниз — уменьшает) установленное значение t° на 0.5°С (при удержании кнопки более 2 секунд включается скоростной режим увеличения / уменьшения t°).
    3. Дисплей возвращается в нормальный режим через 20 секунд после последнего нажатия любой кнопки.

    Работа терморегулятора происходит по следующей схеме:

    1. Если t° поверхности пола ниже установленного значения (заводская установка 25°С) — отображается текущее значение t° поверхности пола, загорается символ А,
    2. подается питание к нагревательному кабелю и начинается процесс нагрева;
    3. Если t° поверхности пола ниже значения 0°С — отображается значение LO, загорается символ «огонь», подается питание к нагревательному кабелю и начинается процесс нагрева;
    4. Если t° поверхности пола выше установленного значения (заводская установка 25°С) -отображается текущее значение t° поверхности пола, символ «огонь» гаснет, питание нагревательного кабеля прекращается;
    5. Если t° поверхности пола выше значения 40°С — отображается значение HI, символ «огонь» гаснет, питание нагревательного кабеля прекращается;
    6. Если выносной датчик t° пола не подключен либо неисправен — на дисплее отобразится прочерк —, символ «огонь» гаснет, питание нагревательного кабеля прекращается.

    Выключение терморегулятора.

    В нормальном режиме дисплея нажмите и удерживайте в течение трех секунд кнопку ВКЛ. — дисплей гаснет, все кнопки, кроме ВКЛ/ВЫКЛ., блокируются, питание нагревательного кабеля отключается.

    Так же вы можете посмотреть инструкцию по эксплуатации регулятора пола ENERGY TK03 Инструкция по эксплуатации терморегулятора Energy ТК03

    В данной рубрике представлена информация по системам отопления. Отопление бывает двух видов: центральным и автономным. Подробнее в статьях рубрики

    Инструкция по эксплуатации терморегулятора Energy ТК03

    Включение терморегулятора.

    Нажмите и удерживайте в течение трех секунд кнопку ВКЛ/ВЫКЛ. (см. рис.5) — включится оранжевая подсветка, дисплей заработает в нормальном режиме, т.е. отобразятся:

    — порядковый номер дня недели; номер 1-понедельник, 2-вторник, и т.д.

    — время (формат 24 часа)

    — текущий режим работы:

    Утро, день, вечер, ночь, ручная установка

    — значок состояния нагревательного кабеля по рис.5 следующей схеме:

    1. Если t° поверхности пола ниже установленного для текущего программного режима значения (заводская установка см. ниже) — загорается символ «огонь», подается питание к нагревательному кабелю и начинается процесс нагрева;

    2. Если t° поверхности пола выше установленного для текущего программного режима (заводская установка см. ниже) — символ «огня» гаснет, питание нагревательного кабеля прекращается.

    Программирование терморегулятора Energy ТК03

    При программировании в любой момент можно вернуться в режим Normal нажатием кнопки «Эскейп». Дисплей автоматически возвращается в нормальный режим через 20 секунд после последнего нажатия на любую кнопку. На случай зависания микропроцессора предусмотрена кнопка перезагрузки в отверстии © (см. рис.5), которая возвращает терморегулятор к заводским установкам.

    ВНИМАНИЕ! В случае отключения питания электросети терморегулятор возвращается к заводским установкам

    Установка времени и порядкового номера дня недели.

    1. В нормальном режиме дисплея при помощи тонкого твердого затупленного предмета нажмите кнопку в отверстии © (см. рис.5) — замигают значения минут (см. рис.6);
    2. Нажатие кнопки «стрелочка вверх» увеличивает («стрелочка вниз» — уменьшает) установленное значение минут (удержание кнопки более 2 секунд задействует скоростной рис.6 режим увеличения /уменьшения значения минут).

    Установив нужное значение минут, нажмите кнопку «Интер» значения часов замигают;

  • Установите часы и день недели по той же схеме, что и минуты. Установив порядковый номер дня недели, нажмите кнопку — дисплей вернется в нормальный режим.
  • Просмотр t° поверхности пола.

    В нормальном режиме дисплея одновременно нажмите и удерживайте кнопки «верх» и «низ» — появится символ «растение» и отобразится текущая t° поверхности пола, при этом:

    • если t° поверхности пола ниже 0°С — загорится символ LO;
    • если t° пола выше 40°С — загорится символ HI;
    • если выносной датчик t° пола не подключен либо неисправен — отобразится прочерк—

    При прекращении удержания кнопок «вверх» и «вниз» дисплей вернется в режим Normal.

    Теплый пол энерджи инструкция – Инструкции

    Energy (теплый пол): инструкция, отзывы, производитель

    Сегодня, когда нет надежды на центральное отопление, все чаще современные потребители предпочитают устанавливать систему теплых полов. Они представлены вниманию покупателей в широком ассортименте, производители неустанно предлагают вниманию пользователей разные модели, которые отличаются уникальными характеристиками. В качестве одного из вариантов можно рассмотреть продукцию производителя Energy, теплый пол этой компании предлагается в нескольких моделях, о которых пойдет речь ниже.

    О производителе и продукции

    Energy – теплый пол, инструкция, регулятор которого представлены в комплекте поставки. Специфика описываемой продукции заключается в том, что отечественные материалы комплектуются нагревательными элементами зарубежного производства. Таким образом, кабель в моделях изготавливается английской компанией Lytellton Limited, что и привлекает покупателей. В основе матов лежит полимерный термостойкий материал, которому свойственна высокая механическая прочность и незначительные показатели теплопроводности. Сегодня компания предлагает несколько систем, которые отличаются областью использования.

    Если в помещении есть основное отопление, то решить проблему недостаточной его интенсивности можно с помощью тонких матов или одножильных кабелей, которые монтируются на ленту. Существуют еще и мощные нагревательные кабели, которые устанавливаются в помещениях без дополнительных отопительных приборов. Оптимальным решением становятся модели с двухжильным кабелем внушительного сечения. Речь может идти о матах или наборах нагревательных элементов. Помимо прочего, вы можете выбрать системы обогрева пола на улице, например, на открытых площадках и террасах.

    Отзывы о системе Energy Mat

    Если вас заинтересовала продукция компании Energy, теплый пол этого производителя вами может быть приобретен в разновидности Energy Mat, которая используется в качестве дополнительной системы отопления. Как утверждают покупатели, это маты, которые укомплектованы нагревательными двужильными кабелями. Представляет собой данный теплый пол тонкую подложку, на которую устанавливаются элементы с диаметром в пределах от 2,8 до 3,5 мм. Пользователи подчеркивают основные преимущества использования, которые выражены в простоте укладки и обширном выборе моделей. Довольно часто Energy Mat становится частью пола, на который впоследствии укладывается керамическая плитка.

    Отзывы о системе теплого пола марки Energy Light

    Часто современные потребители интересуются продукцией компании Energy. Теплый пол этого поставщика представлен к продаже еще и в разновидности Energy Light, которая представляет собой одножильный кабель, применяемый для небольшого повышения температуры. Конструктивно данные модели не отличаются от разновидности Mat, в данном случае на полимерную подложку также устанавливаются нагревательные элементы. Диаметр жилы равен 2,8 мм, тогда как удельная мощность — 100 Вт/м².

    Как подчеркивают покупатели, кабели представляют собой многослойную конструкцию, а термоэлементы защищаются полимерным составом. Со слов покупателей можно понять, что конструкция надежно защищена от механических повреждений кожухом, который изготавливается из фторопласта. Пользователи выбирают данную модель еще и по той причине, что она обладает доступной стоимостью. А вот устанавливать данные нагревательные маты можно в помещениях любого назначения, это могут быть жилые комнаты, туалеты, ванные или кухни.

    Инструкция по установке

    Energy – теплый пол, который довольно просто поддается монтажу. Однако перед проведением данных манипуляций необходимо ознакомиться с инструкцией. Для начала следует определить и подготовить место для терморегулятора и датчика температуры. Для этого на стене выбирается пространство. Терморегулятор должен располагаться на высоте в 1,5 м от пола. Его нужно установить в границах зоны монтажа мата. Данный подход позволит упростить вывод и размещение трубки с датчиком температуры. На выбранном месте устанавливается электромонтажная коробка, к которой подводится питание в сети 220 В.

    Нюансы проведения работ

    Для того чтобы подключение было максимально удобным, из коробки нужно вывести концы проводов на 10 см. Energy – теплый пол, установка которого может вестись любым домашним мастером. На следующем этапе технология предусматривает проделывание штробы, ширина и глубина которой должны составить 2 см. В ней будет располагаться гофрированная трубка с датчиком температуры. Штробу необходимо проложить от места термостата к центру нагревательного мата. Изгиб трубки допустим только в том месте, где элемент переходит от пола к стене. Если работы ведутся во влажном помещении, то терморегулятор должен располагаться в соседней комнате.

    Рекомендации специалиста

    На следующем этапе необходимо подготовить поверхность пола, чтобы уложить нагревательный мат. Он должен располагаться на плотной и ровной поверхности с достаточной несущей способностью. Если основание будет деформироваться, то это может привести к появлению трещин в слое плиточного клея. Когда используется теплоизолирующая прослойка, следует уложить на нее бетонную стяжку толщиной в 3 см. Только после этого укладывается нагревательный мат.

    Energy – теплый пол, инструкция по укладке которого вами должна быть изучена, представляет собой систему, монтируемую по определенной технологии. На следующем этапе она предусматривает выполнение на поверхности пола углублений для укладки соединительных муфт кабеля. Поверхность пола очищается в зоне укладки, там следует устранить мусор и острые предметы. При работе с датчиком температуры следует исключить механическое воздействие на капсулу датчика. Это может стать причиной повреждения термочувствительного элемента, что потребует его замены.

    Датчик температуры должен располагаться внутри гофрированной трубки, тогда как сам датчик будет находиться в полу, а его соединительный кабель будет выходить из другого конца трубки, что позволит подключить терморегулятор. Energy – теплый пол, отзывы о котором достаточно часто только положительные, должен быть герметизирован на конце трубки с датчиком. Иначе внутрь может попасть вода или клеевой раствор, что потребует замены датчика температуры. Трубка укладывается в подготовленную штробу, а после ее необходимо вывести к месторасположению терморегулятора. Для обеспечения возможности замены датчика конец трубки должен быть выведен внутрь электромонтажной коробки на 2 см. Важно проследить за тем, чтобы радиус изгиба не был меньше 5 см.

    Для справки

    Штроба заполняется клеевым раствором, а месторасположение датчика отмечается. Площадь укладки следует загрунтовать, используя для этого состав глубокого проникновения. Если имеете дело с сильно впитывающей поверхностью, то ее необходимо покрыть грунтовкой в 2 слоя. Перед укладкой нагревательного мата необходимо позволить поверхности просохнуть.

    Заключение

    Energy – теплый пол, производитель которого позаботился о качестве. Однако вы должны соблюсти все правила монтажных работ. Таким образом, нагревательный мат укладывается на обогреваемую площадь, а далее осуществляются работы по заливке поверхности. При этом мастеру следует надеть обувь с мягкой подошвой.

    обзор, инструкция укладки под плитку

    В последнее время просматривается явная тенденция использовать для отопления помещений теплые полы. Рост востребованности таких систем объясняется экономичностью и эффективностью этого способа. Системы обогрева, производимые в Англии, при своих высоких качественных и эксплуатационных характеристиках доступны широкому кругу потребителей даже со средним достатком.

    Теплый пол Energy из Англии создает исключительно комфортное тепло. Ценность этой системы возрастает, если учесть, что ее стоимость на фоне других европейских аналогов значительно ниже, вполне «российская».

    В помещениях, где уложен Energy, воздух постоянно циркулирует, равномерного распределяя тепло в комнате. Поэтому, в отличие от «классических» систем, в этом случае в помещении не возникает зон с различной температурой от пола до потолка.

    О продукции

    Специфика продукции компании заключается в комплектации систем отечественными материалами и нагревательными элементами зарубежного производства. В частности, кабель во всех моделях производится английской компанией Lytellton Limited. Маты изготавливают из полимерного термостойкого материала, обладающего механической прочностью и низким показателем теплопроводности.

    Energy предусмотрело несколько вариантов монтажа системы – под плиточным клеем или теплоизолирующей подложкой. Но в любом случае после установки нагревательного мата необходимо обустроить цементно-песчаную стяжку. Она нужна для равномерного распределения тепла и защиты декоративного покрытия от п

    обзор и сравнение модельного ряда

    Любое жилое помещение требует организации системы отопления. Электрический теплый пол Energy — это наиболее современный вид обогрева помещения. Он обеспечивает не только быстрое прогревание воздуха, но и комфорт, и экономию. Благодаря инновационным разработкам в области обогревательных приборов и совершенным моделям терморегуляторов, система обогрева обеспечивает бесперебойную работу на протяжении всего срока службы.

    Электрический теплый пол Energy

    Выбор модели теплого пола — наиболее важный момент для эффективности монтажа основной системы обогрева. Теплый пол английского производства имеет массу преимуществ в сравнении с аналогичными товарами других производителей. Основные из них:

    • экономия пространства в помещении;
    • равномерность прогревания поверхности пола;
    • удобство, надежность управления;
    • простота монтажа;
    • долговечность конструкции.

    Таблица характеристики теплого пола Energy

    Широкий ассортимент продукции Energy

    В модельный ряд теплых полов Энерджи входит 6 линеек:

      Energy Mat представляет собой конструкцию пола, в основе которой — нагревающий мат, представляющий собой сетку, сотканную из полимерного волокна. На сетке крепится двужильный кабель с двойной системой изоляции. В качестве изоляционного слоя выступают медная оплетка с алюминиевой фольгированной оболочкой и фторполимерное покрытие. Такой тип пола монтируется в слой клея под плитку, и может включаться уже через несколько дней после монтажа. Модель выпускается в различных размерах, рассчитанных на определенные площади обогрева. Максимальная площадь составляет 14 квадратных метров.

    Вид электрического теплого мата Energy Mat

    Energy Cable – двухпроводный кабель с инновационной технологией изоляции, который снабжен экранированной оплеткой, защищающей от электромагнитного излучения. Его можно легко монтировать под плитку в помещениях с повышенной влажностью.

    Теплый пол Energy Cable

    Теплый пол Energy Light – сверхтонкий вариант нагревательного мата с одножильным кабелем, изолированным фторопластом. В основе конструкции — сетка из полимеров. Может укладываться под плитку, ковролин и ламинат. Такой тип системы отличается более низким энергопотреблением. Рекомендуется для укладки только в сухих помещениях. Главной особенностью модели стала инновационная технология изготовления самого нагревательного кабеля: основная жила располагается в изоляции, которая экранирует оболочку из меди и фольги, а снаружи располагается фторопластовая изоляция.

    Параметры нагревательных матов Energy Light

    Серия изделий Light Plus отличается оснащением двужильным кабелем, который состоит из нагревательной и возвратной линий. Такой мат применяется для укладки под плитку на площади до 12 квадратных метров.

    Теплый пол Light Plus

    Теплый пол Energy Cable — система, в основе которой двужильный кабель в жесткой оболочке. Требует стяжки толщиной до 5 мм. Может применяться в любых помещениях.

    Параметры нагревательных кабелей Energy Cable

    Электрические полы Energy Professional отличаются увеличенной мощностью двужильного кабеля. Используется в качестве системы подогрева на открытых площадках и помещений увеличенной площади. Для обеспечения экономии необходимо использовать не только терморегулятор, но и контроллер температуры и влажности. Для обогрева больших площадей используется кабель с большим сечением. Особенностями установки является вариативность: в качестве фиксирующей подножки может применяться и монтажная лента, и металлическая сетка.

    Электрический пол Energy Professional

    Полы Universal, так же, как и большинство модификаций, основаны на двужильном кабеле. От других моделей система отличается пониженной мощностью. Это обстоятельство позволяет укладывать кабель не только под плитку, но и под деревянные виды напольных покрытий. Также они применяются для подогрева почвы в теплицах и для защиты труб от замерзания.

    Кабельный тонкий теплый пол универсал

    Настоящим прорывом компании Энерджи считается их разработка теплового водяного пола Water Energy. Он представляет собой трубы, наполненные водой, со встроенным электрическим нагревательным прибором. Для верхнего покрытия пола можно применять не только плитку, но и любые другие материалы.

    Тёплый пол Energy

    Терморегуляторы для теплых полов

    Ни одна качественная система теплого пола не может обойтись без такого устройства как терморегулятор. Это высокоточный прибор, с помощью которого можно регулировать уровень температуры, а также режим работы системы. Терморегулятор участвует в процессе подключения системы обогрева к сети питания.

    Оригинальные приборы от ведущей английской компании Энерджи, выпускающей электрические теплые полы, тестируются вместе с системами. Поэтому они полностью подходят к выпускаемым моделям полов под плитку или другое половое покрытие.

    Классификация приборов

    В ассортименте компании представлено три вида терморегуляторов: электронные с сенсорным экраном, электромеханические и электронные с ЖК-дисплеем. Выбирая один из них, нужно отталкиваться от планируемой частоты включения пола, ценовой категории и функциональности.

    1. Если терморегулятор нужен только для регулировки температуры, а также механического включения/выключения, лучше выбрать электромеханический вид прибора. Главными преимуществами модели являются:
    • безопасность;
    • автоматическое включение при снижении заданной температуры;
    • возможность установки во влажных помещениях;
    • невысокая стоимость.

      Характеристика электромеханического терморегулятора для тёплого пола

      Более функциональным считается терморегулятор Энерджи с ЖК-дисплеем. В прибор встроены часы и календарь, которые позволяют задавать различные режимы работы (температурные, рабочих и выходных). С помощью удобной программы можно самостоятельно выбирать время включения/выключения системы. Выставлять данные на дисплее удобно в любое время суток, так как он имеет неяркую подсветку.

    Электронный терморегулятор Energy TK03 с жк дисплеем для теплого пола

    Важно: Используя различные режимы работы системы, можно существенно сэкономить электроэнергию.

    1. Модели с сенсорным экраном удобны в эксплуатации. Они имеют массу положительных свойств:
    • экономичность;
    • вариативность температурных режимов;
    • установка во влажных помещениях;
    • возможность регулировки режимов работы системы.

      Сенсорный программируемый терморегулятор

      Большой выбор моделей позволяет подобрать оптимальный терморегулятор для системы теплого пола, исходя из потребностей, а также личных предпочтений.

      Почему стоит выбрать систему Energy

      Приборы компании Энерджи имеют множество преимуществ:

      • Для всех моделей применяется термостойкий пластик.
      • Комплектующие надежны.
      • Управление простое и понятное даже новичку.
      • Удобный подсвечиваемый дисплей с крупными цифрами.
      • Весь модельный ряд защищен от пыли и влаги.

      Схема подключения терморегулятора теплого пола

      Удобная и доходчивая инструкция позволит грамотно подключить не только терморегулятор, но и сами электрические полы. Наличие терморегулятора в системе подключения — обязательное условия предоставления гарантийного обслуживания.

      Видео: Электрический теплый пол Energy

      Теплый пол Energy Light Plus — монтаж своими руками

      В качестве основы системы теплых полов Energy Light Plus используются нагревательные маты малой толщины, изготовленные из резистивного греющего кабеля, усиленного стекловолокном. Такое конструктивное исполнение пола позволяет наиболее оптимально распределить тепло по всей его поверхности, и соответственно, по всему объему помещения. Нагревательные элементы пола можно укладывать под плитку, линолеум, паркет, ламинат и эксплуатировать как при низкой, так и при высокой влажности.

      Поскольку теплый пол Энерджи довольно прост, его монтаж можно произвести своими руками, пользуясь при этом инструкцией, прилагаемой к изделию. Для подключения системы необходимо воспользоваться услугами квалифицированного электрика.

      Монтаж теплого пола Energy

      Монтажные работы производятся в следующем порядке:

      1. Определяется и подготавливается место для установки температурного датчика и терморегулятора. Оно должно быть доступным и удобным. Рекомендуется размещать терморегулятор на уровне 1,2-1,5 метра от поверхности пола.
      2. Поверхность пола подготавливается для укладки нагревательных матов. Необходимо убедиться, что нагревательные маты укладываются на выровненный и плотный пол, имеющий достаточную несущую способность. Предварительно в нем изготавливаются углубления, в которых в последующем размещаются соединительные муфты нагревательных элементов.
      3. Производится установка гофрированной трубки с температурным датчиком.
      4. Подготовленная площадь для укладки нагревательных элементов грунтуется.
      5. Нагревательные маты укладываются на поверхности пола по форме площади обогрева. Указанные работы, для недопущения повреждения нагревающего кабеля, необходимо производить в обуви с мягкой подошвой.
      6. Площадь укладки подготавливается к заливке клеевым раствором. При этом нагревательный мат накрывается материалом, препятствующим его механическому повреждению.
      7. Площадь, на которой укладываются нагревательные маты, заливается клеевым раствором. Необходимо, чтобы его консистенция обеспечивала хороший контакт с поверхностью нагревательного кабеля и исключала образование трещин и воздушных полостей.

      Обзор теплого пола Energy на видео ниже.

      На всех этапах проведения монтажных работ необходимо производить замеры омического сопротивления нагревательного кабеля с целью выявления возможных повреждений.

      Инструкция регулятор теплого пола energy. Energy (теплый пол): инструкция, отзывы, производитель

      Установка регулятора теплого пола

      Управление кабельным теплым полом невозможно без терморегулятора (термостата) – устройства, которое включает и выключает нагрев в зависимости от уровня температуры и тех параметров, которые вы на нем выставили.

      Терморегуляторы монтируются и подключаются к сети при установке теплого пола. По способу монтажа они подразделяются на встроенные или накладные: первые размещаются в монтажной коробке, вторые – устанавливаются прямо на стену. Преимущество встроенных моделей в том, что они менее заметны, «утоплены» в стене.

      Мы в общих чертах опишем схему монтажа встроенного регулятора теплого пола. Именно такие модели предлагает британский бренд Energy.

      В последнее время просматривается явная тенденция использовать для отопления помещений теплые полы. Рост востребованности таких систем объясняется экономичностью и эффективностью этого способа. Системы обогрева, производимые в Англии, при своих высоких качественных и эксплуатационных характеристиках доступны широкому кругу потребителей даже со средним достатком.

      Теплый пол Energy из Англии создает исключительно комфортное тепло. Ценность этой системы возрастает, если учесть, что ее стоимость на фоне других европейских аналогов значительно ниже, вполне «российская».

      В помещениях, где уложен Energy, воздух постоянно циркулирует, равномерного распределяя тепло в комнате. Поэтому, в отличие от «классических» систем, в этом случае в помещении не возникает зон с различной температурой от пола до потолка.

      О продукции

      Специфика продукции компании заключается в комплектации систем отечественными материалами и нагревательными элементами зарубежного производства. В частности, кабель во всех моделях производится английской компанией Lytellton Limited. Маты изготавливают из полимерного термостойкого материала, обладающего механической прочностью и низким показателем теплопроводности.

      В настоящее время компания предлагает на выбор несколько систем, отличающихся областью применения:

      • Использование в качестве вспомогательного источника нагрева при наличии основного отопления. Для решения этой задачи можно использовать тонкие маты или одножильные кабеля, устанавливаемые на монтажную ленту.
      • Установка мощного нагревательного кабеля в комнатах без дополнительных отопительных приборов. Оптимальный выбор – модели с двужильным кабелем большого сечения. Это могут быть как нагревательные маты, так и отдельные наборы по произвольной прокладке нагревательных элементов.
      • Обогрев пола на улице (терраса, открытая площадка).

      Определиться с выбором того или иного вида теплого пола можно только после ознакомления с полным ассортиментом компании.

      Виды систем Энерджи

      Теплый пол Energy представлен на рынке в двух модификациях: кабельный Energy Cable и тепловыводящие маты EnergyMat и другие. Light и Light Plus. Первый эффективно используют для полного обогрева, а нагревательные маты – только для дополнительного.

      Energy Mat

      Один из самых популярных продуктов компании – маты, укомплектованные двужильным нагревательным кабелем. Они устанавливаются только в качестве дополнительного обогрева.

      Это полимерная сетка, на которой с шагом в полметра расположены двухжильные кабели. Толщина мата – небольшая, можно подсчитать самому: сетка – 1 мм, кабель – 3 мм. Поэтому проще всего его монтировать вместе с клеем для плитки слоем в 3–4 мм и уложить поверх финишное покрытие. То есть пол поднимется практически только на высоту напольного покрытия. Возможность разрезать мат на отдельные куски делает их незаменимыми при устройстве теплых полов в помещениях со сложной конфигурацией. Еще одно его преимущество в необязательности бетонной стяжки, что в свою очередь тоже упрощает монтаж.Относительно низкая теплоемкость исключает риск местного перегрева.

      Energy предусмотрело несколько вариантов монтажа системы – под плиточным клеем или теплоизолирующей подложкой. Но в любом случае после установки нагревательного мата необходимо обустроить цементно-песчаную стяжку. Она нужна для равномерного распределения тепла и защиты декоративного покрытия от прямого контакта с кабелем.

      Из ассортимента можно выбрать несколько комплектов, которые отличаются тепловой энергией на 1 м² помещения.

      Стандартный набор включает в себя нагревательные маты шириной 50 см, гофрированную трубку для установки термодатчика.

      Energy Light

      Представляет собой сверхтонкий нагревательный мат с одножильным кабелем. Все кабели представляют собой сложную многослойную конструкцию. Термоэлементы защищены полимерным составом, экрани рование поверхности осуществляется с помощью медной оплетки с алюминиевой фольгой. Защитный кожух из фторопластов защищает конструкцию от механических повреждений и создает равномерную зону нагрева.

      Подходит под любой вид покрытия: керамическую плитку, ламинат, ковролин и т. д. Его минимальная толщина – всего 2,8 мм, а потребление энергии ниже по сравнению с изделиями из обычного кабеля – порядка 100 Вт/м 2 . Энерджи Лайт желательно использовать для сухих помещений.

      Основным преимуществом этой продукции является доступная стоимость. Нагревательные маты с одножильным проводом могут устанавливаться во всех видах помещений – ванная, туалет, кухня или жилые комнаты.

      На базе Энерджи Лайт была создана модель Лайт Плюс уже с двухжильным кабелем: одна из них выполняет роль нагревательного элемента, а другая – служит для замыкания контура цепи. Изоляция кабеля выполнена в два слоя — тефлонового и из армированного стекловолокна. Для них к тому же предусмотрено двойное экранирование: сначала при помощи оплетки из оцинкованной меди, следующее – из непрерывного фольгового слоя. Energy Light Plus имеет 16 типоразмеров в 75–1800Вт и 0,5–12м 2 . Ограничений на уровень влажности помещений эти маты не имеют. В основном их используют под плитку и керамогранит.

      Терморегуляторы систем Энерджи позволяют сэкономить порядка 60–80% потребляемой электроэнергии.

      Energy Cable

      Нередки ситуации, когда установка стандартного нагревательного мата невозможна. Ширина комнаты не кратна стандартному размеру изделия 50 см, так как монтаж различных видов теплых полов в одном помещении настоятельно не рекомендуется, оптимальный выход из ситуации — монтаж провода с произвольным шагом укладки.

      В стандартный комплект входят тепловой кабель, монтажная лента для его крепления на поверхности пола и гофрированная трубка термодатчика. Выбор определенного типа изделия напрямую зависит от удельной теплоемкости на 1 м² помещения. Т.е. чем толще кабель, тем больше тепловой энергии он будет вырабатывать. Можно подобрать оптимальную модель в зависимости от метража (от 8,5 до 149 м.п.) и сечения (от 3,4 до 4,2 мм).

      Для расчета расстояния следует применять формулу:

      В качестве примера можно рассчитать оптимальное расстояние для площади 15 м² при стандартной длине 83,5.

      Пользуясь этой методикой расчета можно без труда самостоятельно сделать монтаж теплого пола.

      Инновационный двухпроводный кабель с фторполимерной изоляцией, снабжен экранированной оплеткой, которая сводит к минимуму негативное электромагнитное излучение. Теплый пол под плитку можно монтировать в помещениях с повышенной влажностью. Такие системы устанавливают на дне бассейна, на закрытых балконах и т. д. Модельный ряд кабельных полов Энерджи довольно разнообразен и позволяет обогревать одним комплектом до 26 м 2 . Регулируют температуру обогрева , используя терморегулятор. Монтаж кабеля выполняют на слой утеплителя и завершают установку заливкой стяжки слоем порядка 2,5–3,5 см. Уровень пола при этом подымется примерно на 3–5 см.

      Energy Professional

      Обогрев открытых площадок можно осуществлять с помощью специального кабеля с большим сечением — от 6,2 до 8,9 мм. Преимуществом его установки является выбор из нескольких видов фиксирующей подожки – монтажная лента, либо металлическая сетка. Для улучшения характеристик обогрева рекомендуется выполнить теплоизоляцию поверхности перед прокладкой повода.

      При использовании Energy Professional на открытых площадках, размер которых не превышает 2,5 м², большая часть тепловой энергии будет расходоваться на компенсацию холодной температуры от почвы. Правильно обстроенная изоляционная поверхность позволит избежать этого, в результате чего основная часть тепловой энергии от кабеля будет направлена на обогрев пола.

      Инструкция монтажа Энерджи Мат

      Установку выполняют по следующей схеме.

      • Начинают работы с определения мест расположения терморегулятора и датчика. Первый желательно размещать выше уровня пола на 1,2–1,5 м. Расположение же датчика, как известно, связано с местом терморегулятора. Под них прорубают соответствующие шторбы на полу и на стене.

      • В подготовке нуждается и поверхность пола. Она должна быть выровнена и уплотнена, с нее необходимо убрать трещины и сколы, все предметы, с которыми связан риск повреждения системы обогрева. Поверхность пылесосят и протирают влажной тряпкой. Отсутствие пыли повышает адгезию плитонита.
      • Составляется подробная схема раскладки мата по форме участков.

      Если была выполнена теплоизоляция пола, то поверх нее сначала заливают небольшой слой стяжки, порядка 3 см , и только потом монтируют нагревательный мат.

      • Устанавливают монтажную трубку с датчиком температуры. Край, остающийся на полу, герметизируют, второй – выводят через шторбу к терморегулятору. Шторбу заливают клеем. Место датчика необходимо отметить и на полу, и на схеме.
      • Поверхность основания под мат обрабатывают праймером глубокого проникновения.

      • Укладывают мат по плоскости пола в соответствии с его формой. При необходимости его разрезают или поворачивают в нужном направлении. Все это делают с большой осторожностью, чтобы не повредить нагревательный элемент. Удалив защитную пленку с нижней части мата, окончательно закрепляют его к полу. Теперь при заливке он ни в коем случае не сместится.

      • Выводят холодные концы системы к коробке подключения и заливают поверхность пола раствором плиточного клея. Толщина его слоя не должна быть больше 5 мм. Раствор должен быть такой консистенции, чтобы, с одной стороны, был обеспечен должный контакт с поверхностью кабеля, а с другой – должны быть полностью исключены трещины или воздушные полости в клеевом слое.

      Теплый пол Energy Light Plus — монтаж своими руками

      В качестве основы системы теплых полов Energy Light Plus используются нагревательные маты малой толщины, изготовленные из резистивного греющего кабеля, усиленного стекловолокном. Такое конструктивное исполнение пола позволяет наиболее оптимально распределить тепло по всей его поверхности, и соответственно, по всему объему помещения. Нагревательные элементы пола можно укладывать под плитку, линолеум, паркет, ламинат и эксплуатировать как при низкой, так и при высокой влажности.

      Поскольку теплый пол Энерджи довольно прост, его монтаж можно произвести своими руками, пользуясь при этом инструкцией, прилагаемой к изделию. Для подключения системы необходимо воспользоваться услугами квалифицированного электрика.

      Монтаж теплого пола Energy

      Монтажные работы производятся в следующем порядке:

      1. Определяется и подготавливается место для установки температурного датчика и терморегулятора. Оно должно быть доступным и удобным. Рекомендуется размещать терморегулятор на уровне 1,2-1,5 метра от поверхности пола.
      2. Поверхность пола подготавливается для укладки нагревательных матов. Необходимо убедиться, что нагревательные маты укладываются на выровненный и плотный пол, имеющий достаточную несущую способность. Предварительно в нем изготавливаются углубления, в которых в последующем размещаются соединительные муфты нагревательных элементов.
      3. Производится установка гофрированной трубки с температурным датчиком.
      4. Подготовленная площадь для укладки нагревательных элементов грунтуется.
      5. Нагревательные маты укладываются на поверхности пола по форме площади обогрева. Указанные работы, для недопущения повреждения нагревающего кабеля, необходимо производить в обуви с мягкой подошвой.
      6. Площадь укладки подготавливается к заливке клеевым раствором. При этом нагревательный мат накрывается материалом, препятствующим его механическому повреждению.
      7. Площадь, на которой укладываются нагревательные маты, заливается клеевым раствором. Необходимо, чтобы его консистенция обеспечивала хороший контакт с поверхностью нагревательного кабеля и исключала образование трещин и воздушных полостей.

      Обзор теплого пола Energy на видео ниже.

      На всех этапах проведения монтажных работ необходимо производить замеры омического сопротивления нагревательного кабеля с целью выявления возможных повреждений.

      _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

      Adblock
      detector

    ГлавнаяПолИнструкция регулятор теплого пола energy

    Установка регулятора теплого пола

    Управление кабельным теплым полом невозможно без терморегулятора (термостата) – устройства, которое включает и выключает нагрев в зависимости от уровня температуры и тех параметров, которые вы на нем выставили.

    Терморегуляторы монтируются и подключаются к сети при установке теплого пола. По способу монтажа они подразделяются на встроенные или накладные: первые размещаются в монтажной коробке, вторые – устанавливаются прямо на стену. Преимущество встроенных моделей в том, что они менее заметны, «утоплены» в стене.

    Мы в общих чертах опишем схему монтажа встроенного регулятора теплого пола. Именно такие модели предлагает британский бренд Energy.

    Установка и подключение данного устройства – несложный процесс. Однако если вы не имеете должных знаний в области электротехники, стоит обратиться к специалисту.

    Основные этапы монтажа терморегулятора

    1. Подготовка места для регулятора. Он должен располагаться на высоте 1,2 – 1,5 м от пола.
    2. Установка электромонтажной коробки и подведение к ней проводов питания 220 В.
    3. Штробление стены под гофрированную трубку, в которой находится датчик температуры. Трубка проходит от терморегулятора к полу.
    4. Укладка теплого пола (см. инструкции в соответствующем разделе).
    5. Размещение в полу термодатчика, определяющего температуру поверхности пола. Датчик устанавливают в гофрированной трубке, которая защитит его от бетонной стяжки и облегчит демонтаж в случае выхода из строя. Холодные подводящие выводы на концах кабеля заводятся в штробу.
    6. Заливка стяжки.
    7. Собственно подключение терморегулятора.
      Монтажные концы кабеля, датчик температуры и провода питания подключаются к клеммам терморегулятора в соответствии с инструкцией к прибору.
    8. Установка регулятора в монтажной коробке.
    9. Заделывание штробы в стене.

    Подробную инструкцию к регулятору теплого пола с описанием процесса монтажа можно скачать на нашем сайте. Фото с пошаговой инструкцией по установке терморегулятора также можно увидеть на странице Energy вконтакте.

    Настройка регулятора

    Настройка терморегулятора зависит от типа модели

    Каждая модель термостата будет настраиваться по-своему.

    Электромеханические регуляторы имеют простое управление и всего лишь две функции – включение/выключение прибора и настройка температуры. На их корпусе обычно находятся только три элемента:
    — кнопка включения,
    — регулирующее колесико
    — и лампочка — индикатор работы.

    Вы включаете устройство, выставляете на колесике уровень желаемой температуры, и обогрев начинает работать. По достижении температуры он выключится, а затем, когда пол немного остыл – снова включится. Полностью выключить обогрев вы сможете только вручную с помощью выключателя.

    Электронные регуляторы также выпускаются с сенсорным или жидкокристаллическим дисплеем. На подсвеченном дисплее отображается текущая и заданная вами температура, что очень удобно для контролирования работы системы. ЖК- и сенсорные модели бывают простыми, с набором функций, мало отличающимся от механических. А также программируемыми, которые позволяют задавать несколько графиков работы системы обогрева на сутки. К примеру, модель Energy TK02 имеет более простой функционал, в то время как Energy TK03 – программируемый терморегулятор с 4 графиками работы теплого пола и функцией «ранний старт» (автоматической корректировкой времени включения в зависимости от того, как быстро прогревается пол). Обе модели выпускаются с жидкокристаллическим дисплеем.

    Каждая модель термостата имеет свои особенности управления, прочитать о которых можно в инструкции.

    Компания Energy предлагает электронные, механические, простые и программируемые терморегуляторы. Купить регулятор температуры пола можно на нашем сайте.

    energyrus.ru

    Energy (теплый пол): инструкция, отзывы, производитель

    Сегодня, когда нет надежды на центральное отопление, все чаще современные потребители предпочитают устанавливать систему теплых полов. Они представлены вниманию покупателей в широком ассортименте, производители неустанно предлагают вниманию пользователей разные модели, которые отличаются уникальными характеристиками. В качестве одного из вариантов можно рассмотреть продукцию производителя Energy, теплый пол этой компании предлагается в нескольких моделях, о которых пойдет речь ниже.

    О производителе и продукции

    energy теплый пол

    Energy – теплый пол, инструкция, регулятор которого представлены в комплекте поставки. Специфика описываемой продукции заключается в том, что отечественные материалы комплектуются нагревательными элементами зарубежного производства. Таким образом, кабель в моделях изготавливается английской компанией Lytellton Limited, что и привлекает покупателей. В основе матов лежит полимерный термостойкий материал, которому свойственна высокая механическая прочность и незначительные показатели теплопроводности. Сегодня компания предлагает несколько систем, которые отличаются областью использования.

    Если в помещении есть основное отопление, то решить проблему недостаточной его интенсивности можно с помощью тонких матов или одножильных кабелей, которые монтируются на ленту. Существуют еще и мощные нагревательные кабели, которые устанавливаются в помещениях без дополнительных отопительных приборов. Оптимальным решением становятся модели с двухжильным кабелем внушительного сечения. Речь может идти о матах или наборах нагревательных элементов. Помимо прочего, вы можете выбрать системы обогрева пола на улице, например, на открытых площадках и террасах.

    Отзывы о системе Energy Mat

    energy теплый пол установка

    Если вас заинтересовала продукция компании Energy, теплый пол этого производителя вами может быть приобретен в разновидности Energy Mat, которая используется в качестве дополнительной системы отопления. Как утверждают покупатели, это маты, которые укомплектованы нагревательными двужильными кабелями. Представляет собой данный теплый пол тонкую подложку, на которую устанавливаются элементы с диаметром в пределах от 2,8 до 3,5 мм. Пользователи подчеркивают основные преимущества использования, которые выражены в простоте укладки и обширном выборе моделей. Довольно часто Energy Mat становится частью пола, на который впоследствии укладывается керамическая плитка.

    Отзывы о системе теплого пола марки Energy Light

    energy теплый пол инструкция

    Часто современные потребители интересуются продукцией компании Energy. Теплый пол этого поставщика представлен к продаже еще и в разновидности Energy Light, которая представляет собой одножильный кабель, применяемый для небольшого повышения температуры. Конструктивно данные модели не отличаются от разновидности Mat, в данном случае на полимерную подложку также устанавливаются нагревательные элементы. Диаметр жилы равен 2,8 мм, тогда как удельная мощность — 100 Вт/м².

    Как подчеркивают покупатели, кабели представляют собой многослойную конструкцию, а термоэлементы защищаются полимерным составом. Со слов покупателей можно понять, что конструкция надежно защищена от механических повреждений кожухом, который изготавливается из фторопласта. Пользователи выбирают данную модель еще и по той причине, что она обладает доступной стоимостью. А вот устанавливать данные нагревательные маты можно в помещениях любого назначения, это могут быть жилые комнаты, туалеты, ванные или кухни.

    Инструкция по установке

    energy теплый пол отзывы

    Energy – теплый пол, который довольно просто поддается монтажу. Однако перед проведением данных манипуляций необходимо ознакомиться с инструкцией. Для начала следует определить и подготовить место для терморегулятора и датчика температуры. Для этого на стене выбирается пространство. Терморегулятор должен располагаться на высоте в 1,5 м от пола. Его нужно установить в границах зоны монтажа мата. Данный подход позволит упростить вывод и размещение трубки с датчиком температуры. На выбранном месте устанавливается электромонтажная коробка, к которой подводится питание в сети 220 В.

    Нюансы проведения работ

    energy теплый пол производитель

    Для того чтобы подключение было максимально удобным, из коробки нужно вывести концы проводов на 10 см. Energy – теплый пол, установка которого может вестись любым домашним мастером. На следующем этапе технология предусматривает проделывание штробы, ширина и глубина которой должны составить 2 см. В ней будет располагаться гофрированная трубка с датчиком температуры. Штробу необходимо проложить от места термостата к центру нагревательного мата. Изгиб трубки допустим только в том месте, где элемент переходит от пола к стене. Если работы ведутся во влажном помещении, то терморегулятор должен располагаться в соседней комнате.

    Рекомендации специалиста

    energy теплый пол инструкция регулятор

    На следующем этапе необходимо подготовить поверхность пола, чтобы уложить нагревательный мат. Он должен располагаться на плотной и ровной поверхности с достаточной несущей способностью. Если основание будет деформироваться, то это может привести к появлению трещин в слое плиточного клея. Когда используется теплоизолирующая прослойка, следует уложить на нее бетонную стяжку толщиной в 3 см. Только после этого укладывается нагревательный мат.

    Energy – теплый пол, инструкция по укладке которого вами должна быть изучена, представляет собой систему, монтируемую по определенной технологии. На следующем этапе она предусматривает выполнение на поверхности пола углублений для укладки соединительных муфт кабеля. Поверхность пола очищается в зоне укладки, там следует устранить мусор и острые предметы. При работе с датчиком температуры следует исключить механическое воздействие на капсулу датчика. Это может стать причиной повреждения термочувствительного элемента, что потребует его замены.

    Датчик температуры должен располагаться внутри гофрированной трубки, тогда как сам датчик будет находиться в полу, а его соединительный кабель будет выходить из другого конца трубки, что позволит подключить терморегулятор. Energy – теплый пол, отзывы о котором достаточно часто только положительные, должен быть герметизирован на конце трубки с датчиком. Иначе внутрь может попасть вода или клеевой раствор, что потребует замены датчика температуры. Трубка укладывается в подготовленную штробу, а после ее необходимо вывести к месторасположению терморегулятора. Для обеспечения возможности замены датчика конец трубки должен быть выведен внутрь электромонтажной коробки на 2 см. Важно проследить за тем, чтобы радиус изгиба не был меньше 5 см.

    Для справки

    Штроба заполняется клеевым раствором, а месторасположение датчика отмечается. Площадь укладки следует загрунтовать, используя для этого состав глубокого проникновения. Если имеете дело с сильно впитывающей поверхностью, то ее необходимо покрыть грунтовкой в 2 слоя. Перед укладкой нагревательного мата необходимо позволить поверхности просохнуть.

    Заключение

    Energy – теплый пол, производитель которого позаботился о качестве. Однако вы должны соблюсти все правила монтажных работ. Таким образом, нагревательный мат укладывается на обогреваемую площадь, а далее осуществляются работы по заливке поверхности. При этом мастеру следует надеть обувь с мягкой подошвой.

    fb.ru

    Energy (теплый пол): инструкция, отзывы, производитель

    Домашний уют 30 сентября 2016

    Сегодня, когда нет надежды на центральное отопление, все чаще современные потребители предпочитают устанавливать систему теплых полов. Они представлены вниманию покупателей в широком ассортименте, производители неустанно предлагают вниманию пользователей разные модели, которые отличаются уникальными характеристиками. В качестве одного из вариантов можно рассмотреть продукцию производителя Energy, теплый пол этой компании предлагается в нескольких моделях, о которых пойдет речь ниже.

    О производителе и продукции

    energy теплый пол

    Energy – теплый пол, инструкция, регулятор которого представлены в комплекте поставки. Специфика описываемой продукции заключается в том, что отечественные материалы комплектуются нагревательными элементами зарубежного производства. Таким образом, кабель в моделях изготавливается английской компанией Lytellton Limited, что и привлекает покупателей. В основе матов лежит полимерный термостойкий материал, которому свойственна высокая механическая прочность и незначительные показатели теплопроводности. Сегодня компания предлагает несколько систем, которые отличаются областью использования.

    Если в помещении есть основное отопление, то решить проблему недостаточной его интенсивности можно с помощью тонких матов или одножильных кабелей, которые монтируются на ленту. Существуют еще и мощные нагревательные кабели, которые устанавливаются в помещениях без дополнительных отопительных приборов. Оптимальным решением становятся модели с двухжильным кабелем внушительного сечения. Речь может идти о матах или наборах нагревательных элементов. Помимо прочего, вы можете выбрать системы обогрева пола на улице, например, на открытых площадках и террасах.

    Отзывы о системе Energy Mat

    energy теплый пол установка

    Если вас заинтересовала продукция компании Energy, теплый пол этого производителя вами может быть приобретен в разновидности Energy Mat, которая используется в качестве дополнительной системы отопления. Как утверждают покупатели, это маты, которые укомплектованы нагревательными двужильными кабелями. Представляет собой данный теплый пол тонкую подложку, на которую устанавливаются элементы с диаметром в пределах от 2,8 до 3,5 мм. Пользователи подчеркивают основные преимущества использования, которые выражены в простоте укладки и обширном выборе моделей. Довольно часто Energy Mat становится частью пола, на который впоследствии укладывается керамическая плитка.

    Видео по теме

    Отзывы о системе теплого пола марки Energy Light

    energy теплый пол инструкция

    Часто современные потребители интересуются продукцией компании Energy. Теплый пол этого поставщика представлен к продаже еще и в разновидности Energy Light, которая представляет собой одножильный кабель, применяемый для небольшого повышения температуры. Конструктивно данные модели не отличаются от разновидности Mat, в данном случае на полимерную подложку также устанавливаются нагревательные элементы. Диаметр жилы равен 2,8 мм, тогда как удельная мощность — 100 Вт/м².

    Как подчеркивают покупатели, кабели представляют собой многослойную конструкцию, а термоэлементы защищаются полимерным составом. Со слов покупателей можно понять, что конструкция надежно защищена от механических повреждений кожухом, который изготавливается из фторопласта. Пользователи выбирают данную модель еще и по той причине, что она обладает доступной стоимостью. А вот устанавливать данные нагревательные маты можно в помещениях любого назначения, это могут быть жилые комнаты, туалеты, ванные или кухни.

    Инструкция по установке

    energy теплый пол отзывы

    Energy – теплый пол, который довольно просто поддается монтажу. Однако перед проведением данных манипуляций необходимо ознакомиться с инструкцией. Для начала следует определить и подготовить место для терморегулятора и датчика температуры. Для этого на стене выбирается пространство. Терморегулятор должен располагаться на высоте в 1,5 м от пола. Его нужно установить в границах зоны монтажа мата. Данный подход позволит упростить вывод и размещение трубки с датчиком температуры. На выбранном месте устанавливается электромонтажная коробка, к которой подводится питание в сети 220 В.

    Нюансы проведения работ

    energy теплый пол производитель

    Для того чтобы подключение было максимально удобным, из коробки нужно вывести концы проводов на 10 см. Energy – теплый пол, установка которого может вестись любым домашним мастером. На следующем этапе технология предусматривает проделывание штробы, ширина и глубина которой должны составить 2 см. В ней будет располагаться гофрированная трубка с датчиком температуры. Штробу необходимо проложить от места термостата к центру нагревательного мата. Изгиб трубки допустим только в том месте, где элемент переходит от пола к стене. Если работы ведутся во влажном помещении, то терморегулятор должен располагаться в соседней комнате.

    Рекомендации специалиста

    energy теплый пол инструкция регулятор

    На следующем этапе необходимо подготовить поверхность пола, чтобы уложить нагревательный мат. Он должен располагаться на плотной и ровной поверхности с достаточной несущей способностью. Если основание будет деформироваться, то это может привести к появлению трещин в слое плиточного клея. Когда используется теплоизолирующая прослойка, следует уложить на нее бетонную стяжку толщиной в 3 см. Только после этого укладывается нагревательный мат.

    Energy – теплый пол, инструкция по укладке которого вами должна быть изучена, представляет собой систему, монтируемую по определенной технологии. На следующем этапе она предусматривает выполнение на поверхности пола углублений для укладки соединительных муфт кабеля. Поверхность пола очищается в зоне укладки, там следует устранить мусор и острые предметы. При работе с датчиком температуры следует исключить механическое воздействие на капсулу датчика. Это может стать причиной повреждения термочувствительного элемента, что потребует его замены.

    Датчик температуры должен располагаться внутри гофрированной трубки, тогда как сам датчик будет находиться в полу, а его соединительный кабель будет выходить из другого конца трубки, что позволит подключить терморегулятор. Energy – теплый пол, отзывы о котором достаточно часто только положительные, должен быть герметизирован на конце трубки с датчиком. Иначе внутрь может попасть вода или клеевой раствор, что потребует замены датчика температуры. Трубка укладывается в подготовленную штробу, а после ее необходимо вывести к месторасположению терморегулятора. Для обеспечения возможности замены датчика конец трубки должен быть выведен внутрь электромонтажной коробки на 2 см. Важно проследить за тем, чтобы радиус изгиба не был меньше 5 см.

    Для справки

    Штроба заполняется клеевым раствором, а месторасположение датчика отмечается. Площадь укладки следует загрунтовать, используя для этого состав глубокого проникновения. Если имеете дело с сильно впитывающей поверхностью, то ее необходимо покрыть грунтовкой в 2 слоя. Перед укладкой нагревательного мата необходимо позволить поверхности просохнуть.

    Заключение

    Energy – теплый пол, производитель которого позаботился о качестве. Однако вы должны соблюсти все правила монтажных работ. Таким образом, нагревательный мат укладывается на обогреваемую площадь, а далее осуществляются работы по заливке поверхности. При этом мастеру следует надеть обувь с мягкой подошвой.

    Источник: fb.ru

    Комментарии

    Идёт загрузка…

    Похожие материалы

    Дом и семья «Инспектор» — капли для собак и для кошек. Инструкция, отзывы, производитель

    «Инспектор» — капли от блох и клещей, которые подходят как собакам, так и кошкам. В летнее время защита для питомца, который часто бывает на улице, просто необходима, ведь животное не просто обзаведется ку…

    Теплый пол пленочный: отзывы и технология применения Домашний уют Теплый пол пленочный: отзывы и технология применения

    Современный человек в любом случае тянется к комфорту. Даже купив дом где-нибудь в отдаленной местности, он сделает все, дабы сделать его как можно более уютным.

    Фармацевтический холодильник Технологии Фармацевтический холодильник «Позис»: инструкция, отзывы, производитель

    Фармацевтика, больницы, лаборатории нуждаются в специализированном оборудовании для хранения препаратов, заборов крови и т. д. К ним предъявляются более жесткие требования, так как малейшее отклонение от нормы способн…

    Мобильный теплый пол Домашний уют Мобильный теплый пол «Теплолюкс»: отзывы покупателей

    Тёплые полы уже давно перестали быть чем-то удивительным и необычным. Они используются достаточно часто и очень популярны еще и по той причине, что экономичны и удобны. Однако не все владельцы недвижимости желают осущ…

    Теплый пол в каркасном доме: виды и выбор теплого пола, инструкция, необходимые инструменты и материалы, рекомендации специалистовДомашний уют Теплый пол в каркасном доме: виды и выбор теплого пола, инструкция, необходимые инструменты и материалы, рекомендации специалистов

    Скорость сборки и дешевизна строительства сделали каркасные дома весьма популярными в России. Для комфортного круглогодичного проживания в таких постройках необходимо устанавливать грамотно спроектированную систему об…

    Полив капельный Бизнес Полив капельный «Жук»: производитель, инструкция, отзывы

    Полив капельный «Жук» — самый доступный метод вырастить богатый урожай даже в жаркое засушливое лето. Этот комплект сэкономит воду и затраты времени на обычный полив из лейки и шланга и будет более эффекти…

    Домашний уют «Калео» — теплые полы: описание, характеристики, инструкция по монтажу. Отзывы покупателей

    Если вас заинтересовала марка «Калео», теплые полы данного производителя вы всегда можете приобрести по доступной стоимости. Эта система представляет собой универсальную пленку, подходящую для любого типа …

    Датчик тепла для теплого пола: описание, инструкции, отзывыДомашний уют Датчик тепла для теплого пола: описание, инструкции, отзывы

    Нагревательный прибор, снабженный терморегулятором, сегодня является правилом, а не исключением. Многим потребителям сегодня об этом известно, именно поэтому они приобретают системы, которые отличаются наличием соврем…

    Caleo - теплые полы: обзор, описание, характеристики, инструкция и отзывыДомашний уют Caleo — теплые полы: обзор, описание, характеристики, инструкция и отзывы

    Теплый пол можно назвать идеальным решением для полного или местного обогрева помещений любого назначения. С помощью данной технологии вы сможете создать уютную атмосферу, которая способна удовлетворить потребности по…

    Лучшие газовые плиты с газовой духовкой: отзывы, производители, инструкции, рейтингДомашний уют Лучшие газовые плиты с газовой духовкой: отзывы, производители, инструкции, рейтинг

    Несмотря на то что на современных кухнях можно все чаще и чаще увидеть варочные панели, традиционные, более привычные для нас кухонные плиты вовсе не уступают своих позиций. И это объясняется их компактностью и относи…

    monateka.com

    обзор, инструкция укладки под плитку

    В последнее время просматривается явная тенденция использовать для отопления помещений теплые полы. Рост востребованности таких систем объясняется экономичностью и эффективностью этого способа. Системы обогрева, производимые в Англии, при своих высоких качественных и эксплуатационных характеристиках доступны широкому кругу потребителей даже со средним достатком.

    Теплый пол Energy из Англии создает исключительно комфортное тепло. Ценность этой системы возрастает, если учесть, что ее стоимость на фоне других европейских аналогов значительно ниже, вполне «российская».

    В помещениях, где уложен Energy, воздух постоянно циркулирует, равномерного распределяя тепло в комнате. Поэтому, в отличие от «классических» систем, в этом случае в помещении не возникает зон с различной температурой от пола до потолка.

    О продукции

    Специфика продукции компании заключается в комплектации систем отечественными материалами и нагревательными элементами зарубежного производства. В частности, кабель во всех моделях производится английской компанией Lytellton Limited. Маты изготавливают из полимерного термостойкого материала, обладающего механической прочностью и низким показателем теплопроводности.

    комплект теплого пола Energy

    В настоящее время компания предлагает на выбор несколько систем, отличающихся областью применения:

    • Использование в качестве вспомогательного источника нагрева при наличии основного отопления. Для решения этой задачи можно использовать тонкие маты или одножильные кабеля, устанавливаемые на монтажную ленту.
    • Установка мощного нагревательного кабеля в комнатах без дополнительных отопительных приборов. Оптимальный выбор – модели с двужильным кабелем большого сечения. Это могут быть как нагревательные маты, так и отдельные наборы по произвольной прокладке нагревательных элементов.
    • Обогрев пола на улице (терраса, открытая площадка).

    Определиться с выбором того или иного вида теплого пола можно только после ознакомления с полным ассортиментом компании.

    Виды систем Энерджи

    Теплый пол Energy представлен на рынке в двух модификациях: кабельный Energy Cable и тепловыводящие маты EnergyMat и другие. Light и Light Plus. Первый эффективно используют для полного обогрева, а нагревательные маты – только для дополнительного.

    теплый кабельный пол ЭнерджиEnergy Mat

    Один из самых популярных продуктов компании – маты, укомплектованные двужильным нагревательным кабелем. Они устанавливаются только в качестве дополнительного обогрева.

    teplyj-pol-energy-1

    Это полимерная сетка, на которой с шагом в полметра расположены двухжильные кабели. Толщина мата – небольшая, можно подсчитать самому: сетка – 1 мм, кабель – 3 мм. Поэтому проще всего его монтировать вместе с клеем для плитки слоем в 3–4 мм и уложить поверх финишное покрытие. То есть пол поднимется практически только на высоту напольного покрытия. Возможность разрезать мат на отдельные куски делает их незаменимыми при устройстве теплых полов в помещениях со сложной конфигурацией. Еще одно его преимущество в необязательности бетонной стяжки, что в свою очередь тоже упрощает монтаж.Относительно низкая теплоемкость  исключает риск местного перегрева.

    Совет

    Energy предусмотрело несколько вариантов монтажа системы – под плиточным клеем или теплоизолирующей подложкой. Но в любом случае после установки нагревательного мата необходимо обустроить цементно-песчаную стяжку. Она нужна для равномерного распределения тепла и защиты декоративного покрытия от прямого контакта с кабелем.

    Из ассортимента можно выбрать несколько комплектов, которые отличаются тепловой энергией на 1 м² помещения.

    teplyj-pol-energy-2

    Стандартный набор включает в себя нагревательные маты шириной 50 см, гофрированную трубку для установки термодатчика.

    Energy Light

    Представляет собой сверхтонкий нагревательный мат с одножильным кабелем. Все кабели представляют собой сложную многослойную конструкцию. Термоэлементы защищены полимерным составом, экрани рование поверхности осуществляется с помощью медной оплетки с алюминиевой фольгой. Защитный кожух из фторопластов защищает конструкцию от механических повреждений и создает равномерную зону нагрева.

    Подходит под любой вид покрытия: керамическую плитку, ламинат, ковролин и т. д. Его минимальная толщина – всего 2,8 мм, а потребление энергии ниже по сравнению с изделиями из обычного кабеля – порядка 100 Вт/м2. Энерджи Лайт желательно использовать для сухих помещений.

    teplyj-pol-energy-3

    Основным преимуществом этой продукции является доступная стоимость. Нагревательные маты с одножильным проводом могут устанавливаться во всех видах помещений – ванная, туалет, кухня или жилые комнаты.

    На базе Энерджи Лайт была создана модель Лайт Плюс уже с двухжильным кабелем: одна из них выполняет роль нагревательного элемента, а другая – служит для замыкания контура цепи. Изоляция кабеля выполнена в два слоя — тефлонового и из армированного стекловолокна. Для них к тому же предусмотрено двойное экранирование: сначала при помощи оплетки из оцинкованной меди, следующее – из непрерывного фольгового слоя. Energy Light Plus имеет 16 типоразмеров в 75–1800Вт и 0,5–12м2. Ограничений на уровень влажности помещений эти маты не имеют. В основном их используют под плитку и керамогранит.

    На заметку

    Терморегуляторы систем Энерджи позволяют сэкономить порядка 60–80% потребляемой электроэнергии.

    Energy Cable

    Нередки ситуации, когда установка стандартного нагревательного мата невозможна. Ширина комнаты не кратна стандартному размеру изделия 50 см, так как монтаж различных видов теплых полов в одном помещении настоятельно не рекомендуется, оптимальный выход из ситуации — монтаж провода с произвольным шагом укладки.

    teplyj-pol-energy-4

    В стандартный комплект входят тепловой кабель, монтажная лента для его крепления на поверхности пола и гофрированная трубка термодатчика. Выбор определенного типа изделия напрямую зависит от удельной теплоемкости на 1 м² помещения. Т.е. чем толще кабель, тем больше тепловой энергии он будет вырабатывать. Можно подобрать оптимальную модель в зависимости от метража (от 8,5 до 149 м.п.) и сечения (от 3,4 до 4,2 мм).

    teplyj-pol-energy-5

    Для расчета расстояния следует применять формулу:

    формула1

    teplyj-pol-energy-for-1

    В качестве примера можно рассчитать оптимальное расстояние для площади 15 м² при стандартной длине 83,5.

    teplyj-pol-energy-for-2

    Пользуясь этой методикой расчета можно без труда самостоятельно сделать монтаж теплого пола.

    Инновационный двухпроводный кабель с фторполимерной изоляцией, снабжен экранированной оплеткой, которая сводит к минимуму негативное электромагнитное излучение. Теплый пол под плитку можно монтировать в помещениях с повышенной влажностью. Такие системы устанавливают на дне бассейна, на закрытых балконах и т. д. Модельный ряд кабельных полов Энерджи довольно разнообразен и позволяет обогревать одним комплектом до 26 м2. Регулируют температуру обогрева , используя терморегулятор. Монтаж кабеля выполняют на слой утеплителя и завершают установку заливкой стяжки слоем порядка 2,5–3,5 см. Уровень пола при этом подымется примерно на 3–5 см.

    Energy Professional

    Обогрев открытых площадок можно осуществлять с помощью специального кабеля с большим сечением — от 6,2 до 8,9 мм. Преимуществом его установки является выбор из нескольких видов фиксирующей подожки – монтажная лента, либо металлическая сетка. Для улучшения характеристик обогрева рекомендуется выполнить теплоизоляцию поверхности перед прокладкой повода.

    При использовании Energy Professional на открытых площадках, размер которых не превышает 2,5 м², большая часть тепловой энергии будет расходоваться на компенсацию холодной температуры от почвы. Правильно обстроенная изоляционная поверхность позволит избежать этого, в результате чего основная часть тепловой энергии от кабеля будет направлена на обогрев пола.

    Инструкция монтажа Энерджи Мат

    Энерджи мат

    Установку выполняют по следующей схеме.

    • Начинают работы с определения мест расположения терморегулятора и датчика. Первый желательно размещать выше уровня пола на 1,2–1,5 м. Расположение же датчика, как известно, связано с местом терморегулятора. Под них прорубают соответствующие шторбы на полу и на стене.

    теплый пол Энерджи мат двухжильный

    • В подготовке нуждается и поверхность пола. Она должна быть выровнена и уплотнена, с нее необходимо убрать трещины и сколы, все предметы, с которыми связан риск повреждения системы обогрева. Поверхность пылесосят и протирают влажной тряпкой. Отсутствие пыли повышает адгезию плитонита.
    • Составляется подробная схема раскладки мата по форме участков.

    На заметку

    Если была выполнена теплоизоляция пола, то поверх нее сначала заливают небольшой слой стяжки, порядка 3 см , и только потом монтируют нагревательный мат.

    • Устанавливают монтажную трубку с датчиком температуры. Край, остающийся на полу, герметизируют, второй – выводят через шторбу к терморегулятору. Шторбу заливают клеем. Место датчика необходимо отметить и на полу, и на схеме.
    • Поверхность основания под мат обрабатывают праймером глубокого проникновения.

    план раскладки

    • Укладывают мат по плоскости пола в соответствии с его формой. При необходимости его разрезают или поворачивают в нужном направлении. Все это делают с большой осторожностью, чтобы не повредить нагревательный элемент. Удалив защитную пленку с нижней части мата, окончательно закрепляют его к полу. Теперь при заливке он ни в коем случае не сместится.

    склеивающийся слой Энерджи Мат

    prestigpol.ru


    Понравилась статья? Поделить с друзьями:
  • Endoscope for android and pc инструкция на русском языке
  • Endomed 482 инструкция по эксплуатации
  • Endoclens nsx инструкция по применению
  • Endo pex инструкция по применению
  • Erkaltungs kapseln инструкция по применению на русском языке
