Erc 12 пульт управления фанкойлами инструкция

12 electrolux

Плата оснащена контактами, которые

предназначены для подключения ава-

рийных сигналов. При закрытом кон-

такте автоматика определяет аварию

и останавливает агрегат. Аварийный

сигналы могут быть подключены от

датчиков загрязнения фильтра (А3-А3)

и пожарных датчиков (А1-А1)

Принцип работы

1. Управление температурой приточ-

ного воздуха по заданной темпера-

туре и датчику температуры приточ-

ного воздуха.

Температура приточного воздуха

поддерживается с помощью элек-

трического нагревателя. Если тем-

пература приточного воздуха ни-

же установленной, нагреватель

включается и его мощность плавно

уменьшается вплоть до выключе-

ния. Если температура приточного

воздуха выше, чем заданная, нагре-

ватель выключается, пока темпера-

тура не опустится до заданной.

2. Управление скоростью вращения

вентилятора с помощью трансфор-

матора.

Пользователь может выбрать од-

ну из 3 скоростей вращения венти-

лятора.

3. Температура приточного воздуха и

скорость вращения вентилятора за-

даются на пульте.

Пульт управления ERC-15

Пульт управления ERC-15 постав-

ляется в комплекте и предназначен

для управления приточной установ-

кой FRESH AIR. Пульт оснащен жид-

кокристаллическим дисплеем.

Под воздействием электростатики те-

ла при прикосновении к жидкокрис-

таллическому дисплею на нем может

возникнуть темное пятно, которое ис-

чезнет спустя некоторое время. Это не

влияет на работу пульта и не является

неисправностью.

С помощью данного пульта пользова-

тель может установить желаемую тем-

пературу приточного воздуха, выбрать

скорость вращения вентилятора, уста-

новить дату и время и задать расписа-

ние работы установки на 7 дней.

— кнопка изменения значения

параметра на шаг вперед

— кнопка изменения значения

параметра на шаг назад

— кнопка включения режима

«Программирование»

1.

2.

3.

Купить пульт управления для фанкойлов electrolux erc-12 (для 2-х трубных систем) в интернет-магазине РУСКЛИМАТ можно по отличной цене: 7817 рублей. При общей сумме покупки больше 9990 рублей доставка пульта управления для фанкойлов electrolux erc-12 (для 2-х трубных систем) будет бесплатной, при желании возможен самовывоз из магазина.

ТРЕБУЕТСЯ ПОМОЩЬ?

12 electrolux

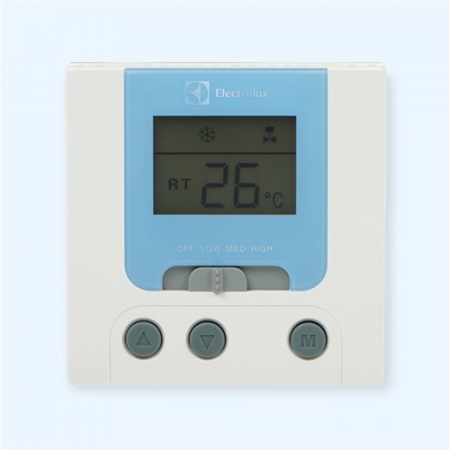

Пульты управления ERC-12 и ERC-14

Пульт управления ERC-12 предназначен для уп-
равления 2-трубными фанкойлами, а ERC-14 —
для управления 4-трубными фанкойлами. Пульты
комплектуются панелями трех цветов. При мон-

таже снимите защитную пленку с панели нужного

цвета и приклейте ее к корпусу пульта.

Выбирайте нужный цвет панели после окон-

чания отделочных работ в помещении. После

приклеивания удалить панель без ущерба для
корпуса пульта нельзя!

Технические данные пультов

Монтаж пульта

Откройте пульт.

1.

Установите корпус на стену.

Закрепите корпуса метизами.

Закройте крышку.

Включение пульта управления
Для включения пульта управления сдвиньте пере-
ключатель вентилятора в положение LOW, MED
или HIGH.

Режимы работы
Режим нагрева: нажмите клавишу выбора режима
М до появления пиктограммы

. Затем, сдвигая

переключатель вентилятора, выберите необходи-
мую скорость: низкую (LOW), среднюю (MED) или
высокую (HIGH).

Режим охлаждения: нажмите клавишу выбо-

ра режима М до появления пиктограммы

. За-

тем, сдвигая переключатель вентилятора выбери-
те необходимую скорость: низкую (LOW), среднюю

(MED) или высокую (HIGH).

Режим вентиляции: нажмите клавишу выбо-

ра режима М до появления пиктограммы

. За-

тем, сдвигая переключатель вентилятора, выбери-
те необходимую скорость: низкую (LOW), среднюю

(MED) или высокую (HIGH).

Режим авто (только для ERC-14): нажмите кла-

вишу выбора режима М до появления пиктограм-
мы

. Затем, сдвигая переключатель вентиля-

тора, выберите необходимую скорость: низкую

(LOW), среднюю (MED) или высокую (HIGH). При

2.

3.

4.

Диапазон задаваемых
температур, °С

5–30

Точность, °С

Датчик температуры

встроенный

Материал корпуса

поликарбонат + AБС-пластик

Рабочее напряжение, В

230 ±10 %

Потребляемая мощность, Вт 2

Требование
по номинальному току, А

< 1 для вентилятора, 0,5 для привода
клапана

Степень защиты

IP 30

Окружающая среда

от 5 до 50 °С, влажность 5–80 %

Размеры (в. × ш. × г.), мм

86 × 86 × 23,5
