031891 ETR4-69-A

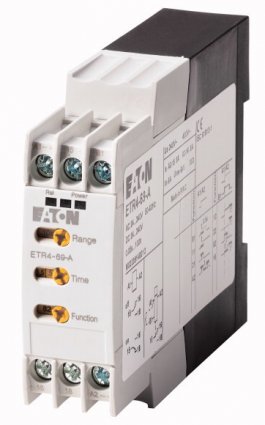

Timing relay, 1W, 0.05s-100h, multi-function, 24-240VAC/DC
EL Number (Norway)
4133309
Electronic timing relay according to IEC/EN 61812-1, VDE 0435, 22.5 mm wide, time range 0.05s-100h, mechanical lifespan 30 * 106, DIN top-hat rail mounting, any required mounting position, 24-240VAC/DC, multi-functional, industry form factor
Product name
Eaton Moeller® series ETR4 Timing relay
Product Length/Depth
103 millimetre
Product height
83 millimetre
Product width
23 millimetre
Product weight
0.11 kilogram
Certifications
Standard IEC/EN 61812
CSA-22.2 No. 14
CE
CSA File No.: 012528
VDE 0435
CSA Class No.: 3211-03
UL Category Control No.: NKCR
UL 508
IEC/EN 61812-1
UL
CSA
IEC/EN 60947-5-1
IEC/EN 61000-4-2
IEC/EN 61000-4-3
UL File No.: E29184
Catalog Notes
Making and breaking conditions to DC13, time constant as stated
When supplied directly from mains or transformer > 1000 VA
Electric connection type
Screw connection
Functions
Flashing, pulse initiating
On- and Off-delayed
Pulse generating
Adjustable timing function
Outputs, reversible delayed/undelayed
Off-delayed
Pulse forming
Delay on de-energization
Multi-functional
Fleeting contact on energization
Clock function, starting with pause, variable
Clock function, starting with pulse, variable
On-delayed
Delay-on energization
Flashing, starting with pulse, fixed time
Fleeting contact on de-energization
Flashing, starting with pause, fixed time
Pulse shaping
Degree of protection
IP20
Terminals: IP20
Lifespan, mechanical
30,000,000 Operations (DC operated)
30,000,000 Operations (AC operated)
Mounting position
As required
Number of contacts (change-over contacts)
1
Product category
ETR4 timing relays
Rated impulse withstand voltage (Uimp)
4000 V AC
6000 V AC
Shock resistance
4 g, Make contact, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 20 ms
Suitable for
DIN rail (top hat rail) mounting
Terminal capacity
1 x (0.5 — 2.5) mm², flexible with ferrule
1 x (20 — 14) AWG, solid or stranded
2 x (0.5 — 1.5) mm², flexible with ferrule
1 x (0.5 — 2.5) mm², solid
2 x (0.5 — 1.5) mm², solid
Climatic environmental conditions
Ambient operating temperature — min
-25 °C
Ambient operating temperature — max
60 °C
Ambient operating temperature (enclosed) — min
25 °C
Ambient operating temperature (enclosed) — max
45 °C
Ambient storage temperature — min
45 °C
Ambient storage temperature — max
85 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Electro magnetic compatibility
Burst impulse
2 kV, Supply cable
According to IEC/EN 61000-4-4
1 kV, Signal cable
Electromagnetic fields
3 V/m at 1.4 — 2 GHz (according to IEC EN 61000-4-3)
10 V/m at 80 — 1000 MHz (according to IEC EN 61000-4-3)
1 V/m at 2.0 — 2.7 GHz (according to IEC EN 61000-4-3)
Immunity to line-conducted interference
10 V (according to IEC/EN 61000-4-6)
Radio interference class
Class B (EN 55011, radiated)
Class B (EN 55011, conducted)
Surge rating
2 kV, symmetrical, power pulses (Surge), EMC
4 kV, asymmetrical, power pulses (Surge), EMC
According to IEC/EN 61000-4-5, power pulses (Surge), EMC
Conventional thermal current ith of auxiliary contacts (1-pole, open)
6 A
Mains voltage tolerance
24 – 240 V DC
24 — 240 V AC (at 50/60 Hz)
Rated breaking capacity
3 A at AC-15 (cos ϕ = 0.3 220 V)
3 A at AC-14 (cos ϕ = 0.3 440 V)
1.1 x Iₑ (DC-11 L/R — 40 ms)
Rated making capacity
1.1 x Iₑ (DC-11 L/R — 40 ms)
48 A (AC-14 cos ϕ = 0.3 400 V)
50 A (AC-15 cos ϕ = 0.3 220 V)
Rated operational current (Ie)
3 A at AC-14, 380 V 400 V 415 V
1.5 A at DC-11, 24 V
3 A at AC-15, 380 V 400 V 415 V
3 A at AC-15, 300 V
3 A at AC-15, 220 V 230 V 240 V
1.2 A at DC-11, L/R max. 50 ms
3 A at AC-14, 440 V
3 A at AC-14, 300 V (NC)
Rated operational voltage (Ue) at AC — max
440 V
Safe isolation
250 V AC, Between auxiliary contacts, According to EN 61140
250 V AC, Between coil and auxiliary contacts, According to EN 61140
Short-circuit protection rating
Max. 6 A gG/gL, fuse, Without welding, Contacts
Max. 6 A gG/gL, Fuse, Short-circuit rating without welding, Contacts
Command time
30 ms, DC
50 ms, AC
Contact changeover time
4 ms
Operating frequency
4000 Operations/h
Pick-up voltage
0.7 — 1.1 V DC x Uc
0.85 — 1.1 V AC x Uc
Power consumption
2 VA at AC (Pick-up power)
1.8 W at DC (Pick-up power)
2 VA at AC (Sealing power)
1.8 W at DC (Sealing power)
Rated control supply voltage (Us) at AC, 50 Hz — min
24 V
Rated control supply voltage (Us) at AC, 50 Hz — max
240 V
Rated control supply voltage (Us) at AC, 60 Hz — min
24 V
Rated control supply voltage (Us) at AC, 60 Hz — max
240 V
Rated control supply voltage (Us) at DC — min
24 V
Rated control supply voltage (Us) at DC — max
240 V
Recovery time
70 ms (after 100 % time delay)
Repetition accuracy
≤ 0.5 % (deviation)
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
1.4 W
Rated operational current for specified heat dissipation (In)
6 A
Static heat dissipation, non-current-dependent Pvs
1.8 W
10.2.2 Corrosion resistance
Meets the product standard’s requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard’s requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard’s requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard’s requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard’s requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard’s requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard’s requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder’s responsibility.
10.8 Connections for external conductors
Is the panel builder’s responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder’s responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder’s responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder’s responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder’s responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder’s responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
Technical data ETIM 8.0
Relays (EG000019) / Timer relay (EC001439)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Relay and socket / Timed relay (ecl@ss10.0.1-27-37-16-05 [AKF092013])
Type of electric connection
Screw connection
Function delay-on energization
Yes
Function delay on de-energization
Yes
Function floating contact on energization
Yes
Function floating contact on de-energization
Yes
Function pulse shaping
Yes
Function flashing, starting with pause, fixed time
Yes
Function flashing, starting with pulse, fixed time
Yes
Clock function, starting with pause, variable
Yes
Clock function, starting with pulse, variable
Yes
Remote operation possible
No
Suitable as remote control
No
Pluggable on auxiliary contact block
No
Rated control supply voltage Us at AC 50HZ
24 — 240 V
Rated control supply voltage Us at AC 60HZ
24 — 240 V
Rated control supply voltage Us at DC
24 — 240 V
Voltage type for actuating
AC/DC
Time range
0.05 — 360000 s
Number of outputs, undelayed, normally closed contact
0
Number of outputs, undelayed, normally open contact
0
Number of outputs, undelayed, change-over contact
0
Number of outputs, delayed, normally closed contact
0
Number of outputs, delayed, normally open contact
0
Number of outputs, delayed, change-over contact
0
Outputs, reversible delayed/undelayed
Yes
With semiconductor output
No
Suitable for DIN rail (top hat rail) mounting
Yes
Suitable for front mounting
No
-
Eaton EMEA Download-Center — download data for this item
-
Eaton EMEA Download-Center
01/08 AWA2527-1485
Montageanweisung
Instrucciones de montaje
Installation Instructions
Инструкция по монтажу
Notice d’installation
Istruzioni per il montaggio
= 24 – 240 V H/h 50/60 Hz
ETR4-… A: U
C
= 400 V h 50/60 Hz
W: U
C
2
2
mm
mm
1 x (0.5 – 2.5)
1 x (0.5 – 2.5)
2 x (0.5 – 1.5)
2 x (0.5 – 1.5)
Montage
Mounting
Montage
Montaggio
Montaje
Mонтаж
Zeitbereichseinstellung
Range setting
Choix de la plage de temporisation
Impostazione campo di tempo
Margen de ajuste
уставка временной области
Beispiel
!
Range
Example
Exemple
Esempio
40 h
100 h
Ejemplo
3 h
Пример
120 s
80 s
100 s
1.8 s
0.2 s
1 s
For Moeller Electric Sales and Support call KMparts.com (866) 595-9616
AWG
Nm
20 – 14
0.8 – 1.2
0.8 – 1.2
Z 2
2 x M4
Range
100s
Time
4
30 h
3
300 s
12
8
3 s
18
2
lb-in
7.0 – 10.6
CS-TE
Zeit-Feineinstellung
Time setting
Réglage fin
Impostazione estatta tempo
Tiempo de ajuste
Точная установка времени
schwarze Zahlen
black numbers
numéros noirs
numeri neri
números negros
черные числа
A
Lebensgefahr durch elektrischen Strom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgen-
den beschriebenen Arbeiten ausführen.
Electric current! Danger to life!
Only skilled or instructed persons may carry out the
following operations.
Tension électrique dangereuse !
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
¡Corriente eléctrica! ¡Peligro de muerte!
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Электрический ток! Опасно для жизни!
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
Z 2
0.8 x 4 – 5.5
Time
1.5 0.5
rote Zahlen
red numbers
numéros rouges
numeri rossi
números rojos
красные числа
1/2
Eaton Реле времени многофункциональное, 1 перекидной контакт, 24-240 В АС/DC ETR4-69-A
Реле времени многофункциональное, 1 перекидной контакт, 24-240 В АС/DC
Купить по низким ценам Eaton Реле времени многофункциональное, 1 перекидной контакт, 24-240 В АС/DC ETR4-69-A
Описание Eaton Реле времени многофункциональное, 1 перекидной контакт, 24-240 В АС/DC ETR4-69-A
| Основная функция | Реле времени |
| Функция | многофункциональныйс задержкой включениязадержка выключенияимпульс задержки включенияимпульс задержки выключениямигание с началом импульсазадержка включения и выключенияформирование импульсаподача импульса |
| Возможность настройки функции таймера | |
| Количество переключающих контактов | 1 |
| Диапазон времени | 0,05 с — 100 ч |
| Диапазон времени | 0,05 — 1 с0,15 — 3 с0,5 — 10 с1,5 — 30 с5 — 100 с15 — 300 с1,5 — 30 мин15 — 300 мин1,5 — 30 ч5 — 100 ч |
| Расчетный рабочий ток [Ie] | |
| AC-14 [Ie]300 В [Ie] | 3 A |
| AC-14 [Ie]380 В 400 В 415 В [Ie] | 3 A |
| AC-14 [Ie] | Значение действительно с версии 001. |
| AC-15220 В 230 В 240 В [Ie] | 3 A |
| AC-15300 В [Ie] | 3 A |
| AC-15380 В 400 В 415 В [Ie] | 3 A |
| AC-15 | Значение действительно с версии 001. |
| Диапазон напряжений [ULN] | 24 — 240 В перем. тока, 50/60 Гц24 — 240 В пост. тока В |
| Ширина | 22.5 мм |
| Обозначение соединений в соответствии с EN 50042 | |
| Обозначение соединений в соответствии с EN 50042 |
2. Технические характеристики
| Общая информация | |
| Стандарты и положения | Норма IEC/EN 61812VDE 0435 |
| Механический срок службыРабота от перем. тока [Переключения] | 30 x 106 |
| Механический срок службыУправляется постоянным током DC [Переключения] | 30 x 106 |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей средыТемпература окружающей среды, хранение | — 45 — + 85 °C |
| Температура окружающей средыразомкнут | -25 — +60 °C |
| Температура окружающей средыв капсульном корпусе | — 25 — + 45 °C |
| Установочное положение | любая |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 20 мсЗамыкающие контакты | 4 g |
| Класс защитыКлеммы | IP20 |
| Вес | 0.1 кг |
| Поперечные сечения соединенияодножильный | 1 x (0,5 — 2,5)2 x (0,5 — 1,5) мм2 |
| Поперечные сечения соединениятонкопроволочный с оконечной муфтой | 1 x (0,5 — 2,5)2 x (0,5 — 1,5) мм2 |
| Поперечные сечения соединенияОдно- или многожильный | 1 x (20 — 14) AWG |
| Контакты | |
| Номинальная устойчивость к импульсу [Uimp] | 4000 В перем. тока |
| Номинальная устойчивость к импульсу [Uimp] | 6000 В перем. тока |
| Значение действительно с версии 001. | |
| Категория перенапряжения / степень загрязнения | III/2 |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 400 В перем. тока |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 600 В перем. тока |
| Значение действительно с версии 001. | |
| Номинальное напряжение [Ue] | 300 В перем. тока |
| Номинальное напряжение [Ue] | 440 В перем. тока |
| Значение действительно с версии 001. | |
| Безопасное разъединение согласно EN 61140между катушкой и вспомогательными контактами | 250 В перем. тока |
| Безопасное разъединение согласно EN 61140Между вспомогательными контактами | 250 В перем. тока |
| Включающая способностьAC-14 cos ϕ = 0,3 400 В | 48 A |
| Включающая способностьAC-15 cos ϕ = 0,3 220 В | 50 A |
| Включающая способностьDC-11 Л/П ≦ 40 мс | 1.1 x Ie |
| Отключающая способность AC-14 cos ϕ = 0,3 440 В | 3 A |
| Отключающая способность AC-15 cos ϕ = 0,3 220 В | 3 A |
| Отключающая способность DC-11 Л/П ≦ 40 мс | 1.1 x Ie |
| Расчетный рабочий ток [Ie]AC-14 [Ie]380 В 400 В 415 В [Ie] | 3 A |
| Расчетный рабочий ток [Ie]AC-14 [Ie] | Значение действительно с версии 001. |
| Расчетный рабочий ток [Ie]AC-14440 В [Ie] | 3 A |
| Расчетный рабочий ток [Ie]AC-15220 В 230 В 240 В [Ie] | 3 A |
| Расчетный рабочий ток [Ie]DC-11Примечание | Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными |
| Расчетный рабочий ток [Ie]DC-11L/R макс. 15 мс24 В [Ie] | 1.5 A |
| Расчетный рабочий ток [Ie]DC-11L/R макс. 50 мс | 1.2 A |
| Обычный термический ток [Ith] | 6 A |
| Стойкость к коротким замыканиям без свариванияПримечание | при прямом уменьшении от сети или трансформатора > 1000 ВА |
| Стойкость к коротким замыканиям без свариваниямакс. плавкий предохранитель Замыкающий контакт | 6 A gG/gL |
| Стойкость к коротким замыканиям без свариваниямакс. плавкий предохранитель Размыкающий контакт | 6 A gG/gL |
| Стойкость к коротким замыканиям без свариваниямакс. орган тока перегрузки, 220/230 В | FAZ-B4/1-HI Тип |
| Механические приводы | |
| Потребляемая мощностьМощность трогания, перем. ток | 2 VA |
| Потребляемая мощностьМощность удержания переменного тока | 2 VA |
| Потребляемая мощностьМощность трогания, пост. ток | 1.8 W |
| Потребляемая мощностьМощность удержания постоянного тока | 1.8 W |
| Продолжительность включения | 100 % продолжительность включения |
| Максимальная частота коммутаций | 4000 S/h |
| Минимальная длительность командПерем. ток (AC) | 50 мс |
| Минимальная длительность командПост. ток (DC) | 30 мс |
| Точность воспроизведения (отклонение) | ≦ 0.5 % |
| Время повторной готовности (после истечения 100% времени задержки) | 70 мс |
| Время изменения контакта [tu] | 4 мс |
| Электромагнитная совместимость (ЭМС) | |
| Электростатическая разрядка (ESD)примененный стандарт | IEC/EN 61000-4-2 |
| Электростатическая разрядка (ESD)Выход воздуха | 8 кВ |
| Электростатическая разрядка (ESD)Разряд контакта | 6 кВ |
| Электромагнитные поля (RFI)примененный стандарт | IEC/EN 61000-4-3 |
| Электромагнитные поля (RFI) | 80 — 1000 MHz: 101.4 — 2 GHz: 32.0 — 2.7 GHz: 1 V/m |
| Подавление радиочастотных помех | EN 55011, класс B (проводной)EN 55011, класс B (излучаемый) |
| Импульсное напряжение | Кабели питания: 2Сигнальные провода: 1согласно IEC/EN 61000-4-4 кВ |
| Мощные импульсы (скачок напряжения) | 2 кВ (симметр.)4 кВ (несимметр.)согласно IEC/EN 61000-4-5 |
| Впуск согласно IEC/EN 61000-4-6 | 10 В |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 6 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 1.4 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 1.8 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +60 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Технические характеристики согласно ETIM 7.0
| Реле (EG000019) / Реле таймера (EC001439) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Relay and socket / Timed relay (ecl@ss10.0.1-27-37-16-05 [AKF092013]) | |
| Тип электрического подключения | Screw connection |
| Функция задержки включения питания | Да |
| Задержка функции при отключении питания | Да |
| Функция плавающего контакта на напряжение | Да |
| Функция плавающего контакта при обесточивании | Да |
| Функция звезда-дельта | Нет |
| Функция формирования импульсов | Да |
| Функция мигает, начиная с паузы, фиксированное время | Да |
| Функция мигает, начиная с импульса, фиксированное время | Да |
| Функция часов, начиная с паузы, переменная | Да |
| Функция часов, начиная с импульса, переменная | Да |
| С разъемом | Нет |
| Возможно дистанционное управление | Нет |
| Подходит для дистанционного управления | Нет |
| Вставляется на блок вспомогательных контактов | Нет |
| Номинальное управляющее напряжение питания Us при AC 50 Гц | 24 — 240 V |
| Номинальное управляющее напряжение питания Us при 60 Гц переменного тока | 24 — 240 V |
| Номинальное управляющее напряжение питания Us при постоянном токе | 24 — 240 V |
| Тип напряжения для приведения в действие | AC/DC |
| Номинальный ток | 3 A |
| Временной интервал | 0.05 — 360000 s |
| Количество выходов, без задержки, нормально замкнутый контакт | |
| Количество выходов, без задержки, нормально разомкнутый контакт | |
| Количество выходов, без задержки, переключающий контакт | |
| Количество выходов, задержка, нормально замкнутый контакт | |
| Количество выходов с задержкой, нормально разомкнутый контакт | |
| Количество выходов, задержка, переключающий контакт | |
| Выходы, обратимая задержка / задержка | Да |
| С полупроводниковым выходом | Нет |
| Подходит для монтажа на DIN-рейку | Да |
| Подходит для переднего монтажа | Нет |
| Ширина | 23 mm |
| Высота | 83 mm |
| Глубина | 103 mm |
5. Апробации
| Стандарты на продукцию | IEC/EN 61812-1; IEC/EN 60947-5-1; UL 508; CSA-22.2 No. 14; CE marking |
| UL File No. | E29184 |
| UL Категория Контроль № | NKCR |
| CSA File No. | 12528 |
| CSA Class No. | 3211-03 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Степень защиты | IEC: IP20, UL/CSA Type: — |
Технические характеристики Eaton Реле времени многофункциональное, 1 перекидной контакт, 24-240 В АС/DC ETR4-69-A
-
Ширина упаковки
10 см -
Высота упаковки
10 см -
Глубина упаковки
10 см
-
Объемный вес
1 кг -
Кратность поставки
1
-
Ширина упаковки
10 см -
Высота упаковки
10 см -
Глубина упаковки
10 см -
Объемный вес
1 кг -
Кратность поставки
1
| Общая информация | |||
|
Стандарты и положения |
Норма IEC/EN 61812 VDE 0435 |
||
|
Механический срок службы |
|||
|
Работа от перем. тока |
Переключения | x 106 | 30 |
|
Управляется постоянным током DC |
Переключения | x 106 | 30 |
|
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
|
Температура окружающей среды |
|||
|
Температура окружающей среды, хранение |
°C |
— 45 — |
|
|
разомкнут |
°C |
-25 — |
|
|
в капсульном корпусе |
°C |
— 25 — |
|
|
установочное положение |
любая | ||
|
Удароустойчивость (IEC/EN 60068-2-27) |
|||
|
Импульс полусинуса 20 мс |
g | ||
|
Замыкающие контакты |
g | 4 | |
|
Класс защиты |
|||
|
Клеммы |
IP20 | ||
|
Вес |
кг | 0.1 | |
|
Поперечные сечения соединения |
мм? | ||
|
одножильный |
мм2 |
1 x (0,5 — 2,5) 2 x (0,5 — 1,5) |
|
|
тонкопроволочный с оконечной муфтой |
мм2 |
1 x (0,5 — 2,5) 2 x (0,5 — 1,5) |
|
|
одно- или многожильные |
AWG | 1 x (20 — 14) | |
| Контакты | |||
|
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 4000 |
|
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 6000 |
| Значение действительно с версии 001. | |||
|
Категория перенапряжения / степень загрязнения |
III/2 | ||
|
Номинальные выдерживаемые напряжения изоляции |
Ui | В перем. тока | 400 |
|
Номинальные выдерживаемые напряжения изоляции |
Ui | В перем. тока | 600 |
| Значение действительно с версии 001. | |||
|
Номинальное напряжение |
Ue | В перем. тока | 300 |
|
Номинальное напряжение |
Ue | В перем. тока | 440 |
| Значение действительно с версии 001. | |||
|
Безопасное разъединение согласно EN 61140 |
|||
|
между катушкой и вспомогательными контактами |
В перем. тока | 250 | |
|
Между вспомогательными контактами |
В перем. тока | 250 | |
|
Включающая способность |
|||
|
AC-14 cos ? = 0,3 400 В |
A | 48 | |
|
AC-15 cos ? = 0,3 220 В |
A | 50 | |
|
DC-11 Л/П |
x Ie | 1.1 | |
|
Отключающая способность |
|||
|
AC-14 cos ? = 0,3 440 В |
A | 3 | |
|
AC-15 cos ? = 0,3 220 В |
A | 3 | |
|
DC-11 Л/П |
x Ie | 1.1 | |
|
Расчетный рабочий ток |
Ie | A | |
|
AC-14 |
Ie | ||
|
380 В 400 В 415 В |
Ie | A | 3 |
| Значение действительно с версии 001. | |||
|
AC-14 |
|||
|
440 В |
Ie | A | 3 |
|
AC-15 |
|||
|
220 В 230 В 240 В |
Ie | A | 3 |
|
DC-11 |
|||
|
Примечание |
Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными | ||
|
L/R макс. 15 мс |
A | ||
|
24 В |
Ie | A | 1.5 |
|
L/R макс. 50 мс |
A | 1.2 | |
|
Обычный термический ток |
Ith | A | 6 |
|
Стойкость к коротким замыканиям без сваривания |
|||
|
Примечание |
при прямом уменьшении от сети или трансформатора > 1000 ВА | ||
|
макс. плавкий предохранитель Замыкающий контакт |
A gG/gL | 6 | |
|
макс. плавкий предохранитель Размыкающий контакт |
A gG/gL | 6 | |
|
макс. орган тока перегрузки, 220/230 В |
Тип | FAZ-B4/1-HI | |
| Механические приводы | |||
|
Безопасность по напряжению |
|||
|
Напряжение натяжения |
x Us | ||
|
Напряжение втягивания, перем. ток мин. |
x Uc | 0.85 | |
|
Напряжение втягивания, перем. ток макс. |
x Uc | 1.1 | |
|
Напряжение втягивания, пост. ток мин. |
x Uc | 0.7 | |
|
Напряжение втягивания, пост. ток макс. |
x Uc | 1.1 | |
|
потребляемая мощность |
|||
|
Мощность трогания, перем. ток |
VA | 2 | |
|
Мощность удержания переменного тока |
VA | 2 | |
|
Мощность трогания, пост. ток |
W | 1.8 | |
|
Мощность удержания постоянного тока |
W | 1.8 | |
|
Продолжительность включения |
% продолжительность включения | 100 | |
|
максимальная частота коммутаций |
S/h | 4000 | |
|
Минимальная длительность команд |
|||
|
Перем. ток (AC) |
мс | 50 | |
|
Пост. ток (DC) |
мс | 30 | |
|
Точность воспроизведения (отклонение) |
% |
0.5 |
|
|
Время повторной готовности (после истечения 100% времени задержки) |
мс | 70 | |
|
Время изменения контакта |
tu | мс | 4 |
| Электромагнитная совместимость (ЭМС) | |||
|
Электростатическая разрядка (ESD) |
|||
|
примененный стандарт |
IEC/EN 61000-4-2 | ||
|
Выход воздуха |
кВ | 8 | |
|
Разряд контакта |
кВ | 6 | |
|
Электромагнитные поля (RFI) |
|||
|
примененный стандарт |
IEC/EN 61000-4-3 | ||
| V/m |
80 — 1000 MHz: 10 1.4 — 2 GHz: 3 2.0 — 2.7 GHz: 1 |
||
|
Подавление радиочастотных помех |
EN 55011, класс B (проводной) EN 55011, класс B (излучаемый) |
||
|
Импульсное напряжение |
кВ |
Кабели питания: 2 Сигнальные провода: 1 согласно IEC/EN 61000-4-4 |
|
|
мощные импульсы (скачок напряжения) |
2 кВ (симметр.) 4 кВ (несимметр.) согласно IEC/EN 61000-4-5 |
||
|
Впуск согласно IEC/EN 61000-4-6 |
В | 10 |
Купить реле времени 0,05с÷100ч ETR4-69-A производителя EATON ELECTRIC можно оптом и в розницу с доставкой по всей России, Казахстану и Республике Беларусь, а так же в другие страны Таможенного союза (Армения, Киргизия и др.).
Для того, чтобы купить данный товар по базовой цене в розницу, положите его в корзину и оформите заказ следуя детальной инструкции. Обращаем Ваше внимание, что в зависимости от увеличения объёма продукции перерасчёт розничной цены будет произведен автоматически. Оптовая цена на реле времени ETR4-69-A выставляется исключительно после отправки коммерческого запроса на e-mail: [email protected] или [email protected].
- Более подробная информация находится в разделе Оплата.
Мы работаем со всеми крупными транспортными компаниями и гарантируем оперативность и надежность каждой поставки независимо от региона присутствия заказчика. так же поставляются с различных складов Европы, Китая и США. Возможные варианты поставки запрашивайте у специалистов компании SUPPLY24.ONLINE.
- Более подробная информация находится в разделе Доставка.
Гарантия предоставляется непосредственно заводом-изготовителем EATON ELECTRIC . Гарантийный срок на ETR4-69-A соответствует гарантии официального производителя. Гарантийный ремонт или замена оборудования осуществляется исключительно после проведения экспертизы и установления факта гарантийного случая.
- Более подробная информация находится в разделах Гарантия и Условия Гарантийных Обязательств.
практически всех известных мировых брендов представлены нашей компанией. В случае если интересующий Вас товар не был найден на нашем сайте, обратитесь в службу технической поддержки или обслуживающему Вас менеджеру и наши инженеры подберут аналоги для Вашего оборудования. Таким образом, возможно снизить затраты до 20% на обслуживание оборудования и оптимизировать Ваши расходы. Компания SUPPLY24.ONLINE берёт на себя полную ответственность за правильность подбора аналога. Наша компания предлагает только разумный подход, если по ряду критериев запрашиваемый товар не подразумевает замену на аналог, мы не предлагаем замену.
Стратегическая цель нашей компании помочь Вам подобрать оборудование и товар с оптимальными характеристиками, и разобраться в огромном количестве товарных позиций и предложений.
Внимание!
- Характеристики,внешний вид и комплектация товара могут изменяться производителем без уведомления.
- Изображение продукции дано в качестве иллюстрации для ознакомления и может быть изменено без уведомления.
- Точную спецификацию смотрите во вкладке «Характеристики» .
- На реле времени распространяется официальная гарантия от производителя!
- При необходимости установки программного обеспечения и использования аксессуаров сторонних производителей, просьба проверить их совместимость с устройством, детально изучив документацию на сайте производителя EATON ELECTRIC
- Запрещается нарушение заводских настроек и регулировок без привлечения специалистов сертифицированных сервисных центров.
Электрическое подключение
Количество режимов работы
Электрические параметры выхода 1
ДОСТАВКА ПО РОССИИ
Доставка осуществляется в течении 2-3 дней с момента зачисления средств на р/с компании при наличии товара на складе в РФ. В отдельных случаях, при большой удаленности Вашего региона, срок доставки может быть увеличен.
- Полный перечень городов, в которые осуществляется доставка, смотрите ниже.
ДОСТАВКА В СТРАНЫ ТАМОЖЕННОГО СОЮЗА
Доставка осуществляется в течении 3-5 дней с момента зачисления средств на р/с компании в следующие страны.
- Казахстан
- Армения
- Беларусь
- Киргизия
Обращаем Ваше внимание на то, что сроки доставки товаров напрямую зависят от наличия товара на Российском складе компании.
В случае, если выбранные товарные позиции находятся на одном из внешних складов Европы или США, то срок доставки товара может составлять до 3-4 недель. Для избежания недоразумений, рекомендуем уточнить актуальные сроки поставки в отделе логистики или у менеджера компании.
В данном случае, как правило, 90% заказов доставляются заказчикам в течении первых 2 недель.
Если какая-либо часть товара из Вашего заказа отсутствует на складе, мы отгрузим все имеющиеся в наличии товары, а после поступления с внешнего склада оставшейся части заказа отправим Вам её за счёт нашей компании.
ОФИСЫ ВЫДАЧИ ТОВАРА:
Доставка до ТК осуществляется бесплатно
