Faac 409 ls 40 инструкция

Питающее напряжение (В) : 230 V

, 24 Vdc
Потребляемая мощность (Вт) : 300, 70
Потребляемый ток (A) : 1.3, 3
Термозащита (°C) : 140, —
Конденсатор (мФ) : 8, —
Усилие (Н) : 3000, 2800
Рабочий ход (мм) : 400
Скорость перемещ. штока (мм/сек) : 16
Макс. длина створки (м) : 4(1)
Интенсивность при 20°С : 35%, 100%
Минимум циклов в час при 20°С :

75
Рабочий диапазон температур (°С) : -40+55
Вес привода (кг) : 8
Размеры привода (мм) см. рис.
Класс защиты : IP44

Ремонт, диагностика и установка привода FAAC 409 :

Наша компания занимаеться всем спектром услуг по ремонту, диагностике и установке привода FAAC 409.

Для просмотра полного руководства по установке, настройке, подключении и описании привода FAAC 409нужно скачать инструкцию : FAAC 409

Привод FAAC 409 присутствует на складе и вы можете заказать его, за дополнительной информацией вы можите позвонить по нашим номерам 8 (495) 229-93-41

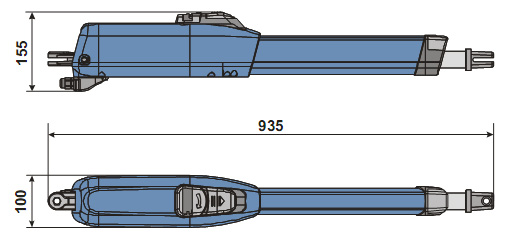

Размеры привода FAAC 409 :

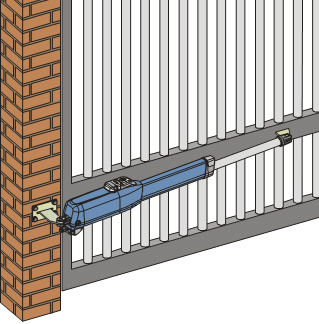

Внешний вид привода FAAC 409 :

Все права защищены. TK-V — 2010

Источник

MosGate

Faac 409

Линейная автоматика Faac 409 устанавливается на средние и большие ворота с невысокой частотой использования. Является «старшим братом» Faac 411 и превосходит его по мощности, линейному усилию и нижнему температурному пределу. Телескопический тип корпуса удобен при нестандартной установке: в полу-открытом положении привод никогда не зацепится створку ворот (в отличии от большинства классических линейным приводом) При этих преимуществах цена комплекта Faac 409 kit приятно удивляет. Тип концевых выключателей привода Faac 409 — электрические встроенные. Возможен монтаж с открытием створок ворот наружу. Предусмотрена ручная разблокировка, защищённая металлическим ключом, для открытия ворот вручную при отключении электричества. Корпус Faac 409 изготовлен из прочного алюминиевого сплава и не подвержен коррозии. Шток привода так же высокоустойчив к ржавчине.

FAAC 409 ls40
Питание системы, В	220
Питание электроприводов, В	220
Мощность, Вт	300
Интенсивность, %	35
Линейное усилие, Н	3000
Макс. длина створки, м	3
Макс. площадь створки, м 2	5.5
Рабочий ход, мм	400
Линейная скорость, м/с	0.016
Термозащита, °С	140
Диапазон рабочих температур, °С	от -30 до +50
Класс защиты	IP44

Для работы с приводом FAAC 409 LS40 подходят блоки управления, оборудованные входами для подключения отдельных концевых выключателей, например FAAC 455D (арт. 790917). Данный блок управления оборудован широким функционалом по настройке и подключению дополнительных элементов:

— 7 различных логик работы: от присутствия оператора до полностью автоматической работы

— раздельная 50-ти ступенчатая регулировка усилия каждого привода

— регулируемое (на этапе обучения) время работы

— включение задержек, необходимых для работы на воротах с притворной планкой

— режим рывка в момент запуска

— отключаемый режим предварительной проверки фотоэлементов

— предварительное включение сигнальной лампы

— отдельный вход для подключения электрозамка

— выход-индикатор открытых ворот с регулируемым таймером

Комплектация Faac 409 KIT:

— 2 привода Faac 409 с комплектом кронштейнов под сварку

— блок управления Faac 455D в корпусе для наружной установки

— радиоприемник встраиваемый Faac RX RP1 868 SLH со встроенной антенной

— замковый выключатель T10E

— сигнальная лампа Faac Light

Скачать инструкции для автоматики Faac 409

В настоящее время поставка приводов FAAC 409 приостановлена. Для замены вышедших из строя, а так же установки аналогичных по характетистикам и посадочным местам приводов, обратите внимание на автоматику FAAC 415 L LS.

Источник

Автоматика для распашных ворот FAAC

Распашная автоматика FAAC и ее преимущества

Конструкционная особенность распашных ворот FAAC заключается в том, что ворота состоят из опорных столбов, двух створок ворот, крепящихся шарнирным способом, и двух электроприводов. Причем открываться эти створки с помощью приводов могут либо в наружную, либо во внутреннюю сторону.

Распашные ворота FAAC популярны в России благодаря простоте управления ими. В основе автоматизированной системы итальянского предприятия FAAC лежат 42 уникальные технологии по созданию технического оснащения для открывания ворот. Все модели электромеханических и гидравлических приводов отличаются качественным материалом, безопасностью в эксплуатации, а научные исследования позволяют внедрять новейшие разработки в технологию изготовления автоматики. Автоматика для распашных ворот FAAC предназначена для монтажа приводов снаружи, под землей и внутри зданий.

Привод FAAC S418

створка до 2,7 м, до 400 кг, 100 циклов в час

Комплект FAAC S418 KIT

створка до 2,7 м, до 400 кг, 100 циклов в час

Привод FAAC 400 SBS

створка до 7 м, 60 циклов в час

Комплект FAAC 400 SBS

створка до 7 м, 60 циклов в час

Привод FAAC 390

створки до 3 м, до 350 кг, 30 циклов в час

Привод FAAC 391

створки до 2,5 м, до 350 кг, 30 циклов в час

Привод FAAC 391E

створка до 2,5 м, до 350 кг, 30 циклов в час

Привод FAAC 400 CBAC

створка до 5 м, до 1500 кг, 70 циклов в час

Привод FAAC 400 CBAC LONG

створка до 5 м, до 1200 кг, 50 циклов в час

Привод FAAC 402 CBC

створка до 3 м, до 1200 кг, 55 циклов в час

Источник

Автоматика для распашных ворот FAAC

Автоматика для распашных ворот FAAC (ФААК — Италия). Готовые комплекты автоматики для распашных ворот компании FAAC (ФААК). Приводы для распашных ворот, электроприводы для распашных ворот.

Комплект приводов распашных ворот FAAC 414 KIT + пульт RC (414 FAAC8 RC) . Максимальное усилие 3500Н. Максимальная ширина створки 3м.

• 6171022 — Привод 414 SX — 1 шт.
• 6171021 — Привод 414 DX — 1 шт.
• 720119 — Корпус «Е» для плат управления — 1 шт.
• 790005 — Плата управления E045 — 1 шт.
• 787831 — Радиоприемник XF 433 МГц — 1 шт.
• 787456 — Брелок-передатчик XT4 433 RC — 1 шт.

31473.75 р.
в т.ч. НДС: 5245.63 р.

Комплект приводов распашных ворот FAAC 414 KIT + пульт SLH (414 FAAC8 SLH) . Максимальное усилие 3500Н. Максимальная ширина створки 3м.

• 6171022 — Привод 414 SX — 1 шт.
• 6171021 — Привод 414 DX — 1 шт.
• 720119 — Корпус «Е» для плат управления — 1 шт.
• 790005 — Плата управления E045 — 1 шт.
• 787832 — Радиоприемник XF 868 МГц — 1 шт.
• 7870091 — Брелок-передатчик XT2 868 SLH LR — 1 шт.

32254.95 р.
в т.ч. НДС: 5375.83 р.

Комплект приводов распашных ворот FAAC 414 LONG KIT + пульт RC (414LONG FAAC8 RC). Максимальное усилие 3500Н. Максимальная ширина створки 5м.

• 6171023 — Привод 414 LONG DX — 1 шт.
• 6171024 — Привод 414 LONG SX — 1 шт.
• 720119 — Корпус «Е» для плат управления — 1 шт.
• 790005 — Плата управления E045 — 1 шт.
• 787831 — Радиоприемник XF 433 МГц — 1 шт.
• 787456 — Брелок-передатчик XT4 433 RC — 1 шт.

38126.55 р.
в т.ч. НДС: 6354.43 р.

Комплект приводов распашных ворот FAAC 414 LONG KIT + пульт SLH (414LONG FAAC8 SLH). Максимальное усилие 3500Н. Максимальная ширина створки 5м.

• 6171023 — Привод 414 LONG DX — 1 шт.
• 6171024 — Привод 414 LONG SX — 1 шт.
• 720119 — Корпус «Е» для плат управления — 1 шт.
• 790005 — Плата управления E045 — 1 шт.
• 787832 — Радиоприемник XF 868 МГц — 1 шт.
• 7870091 — Брелок-передатчик XT2 868 SLH LR — 1 шт.

38907.75 р.
в т.ч. НДС: 6484.63 р.

Комплект приводов для распашных ворот FAAC 415 LLS KIT + пульт RC (415 FAAC8 RC) . Максимальное усилие 3000Н. Максимальная ширина створки 2,5м.

• 104418 — Привод 415 L LS — 2 шт.
• 720119 — Корпус «Е» для плат управления — 1 шт.
• 790917 — Плата управления 455 D — 1 шт.
• 787856 — Радиоприемник RP 433 МГц — 1 шт.
• 787456 — Брелок-передатчик XT4 433 RC — 1 шт.

47285.70 р.
в т.ч. НДС: 7880.95 р.

• 104561 — Привод рычажный 560 CBAC — 2 шт. (арт. 104561)
• 738703 — Рычаг для FAAC 560 серии — 2 шт. (арт. 738703)
• 720119 — Корпус «Е» для плат управления — 1 шт. (арт. 720119)
• 790005 — Плата управления E045 — 1 шт. (арт. 790005)

Автоматика для распашных ворот. Комплект приводов для складывающихся ворот гидравлических рычажных FAAC 560 CBAC , 230В для двустворчатых ворот. Привод FAAC 560 CBAC оснащен гидрозамками открытого и закрытого положений. Угловая скороть 12,4°сек. Максимальный крутящий момент 320 Нм. Рекомендуемая ширина одной панели складных ворот 1500 мм, максимальная ширина створки (две панели) 3000 мм. Масса створки распашных ворот до 600 кг.

172339.05 р.
в т.ч. НДС: 28723.18 р.

• 104570 — Привод для распашных ворот FAAC 390 — 2 шт. (арт. 104570)
• 7387051 — Рычаги стальные для FAAC 390 — 2 компл. (арт. 7387051)
• 720119 — Корпус «Е» для плат управления — 1 шт. (арт. 720119)
• 390682 — Микровыключатель для FAAC 390 — 4 шт. (арт. 390682)
• 790917 — Плата управления 455 D — 1 шт. (арт. 790917)

Автоматика для распашных ворот. Комплект приводов для распашных ворот электромеханический рычажный FAAC 390, 230В, c рычагами и концевыми выключателями . Самоблокирующийся редуктор. Максимальный крутящий момент 250Нм . Максимальная ширина створки 3000 мм. Максимальный вес створки до 350 кг.

54299.05 р.
в т.ч. НДС: 9049.84 р.

• 104576 — Привод для распашных ворот FAAC 391 Е — 1 шт. (арт. 104576)
• 104577 — Привод для распашных ворот FAAC 391 — 1 шт. (арт. 104577)

Автоматика для распашных ворот. Комплект приводов для распашных ворот электромеханических рычажных 391 KIT, 24В, с платой управления E024 S встроенной в 391E . Рычажные пары в комплекте. Самоблокирующийся редуктор. Максимальный крутящий момент 250Нм . Встроенные механические упоры для регулировки открытого и закрытого положений. Максимальная ширина створки 2500 мм. Максимальный вес створки до 350 кг.

42013.40 р.
в т.ч. НДС: 7002.23 р.

• 10420177 — Привод гидравлический FAAC 400 CBAC — 2 шт. (арт. 10420177)
• 490042 — Упоры механические для 400 серии — 2 компл. (арт. 490042)
• 720119 — Корпус «Е» для плат управления — 1 шт. (арт. 720119)
• 790005 — Плата управления E045, BUS 2EASY — 1 шт. (арт. 790005)

Автоматика для распашных ворот. Комплект приводов для распашных ворот гидравлических линейных FAAC 400 CBAC, 230В для тяжелых распашных ворот. Адапитирован для эксплуатации в зимних условиях. Привод FAAC 400 CBAC оснащен гидрозамками открытого и закрытого положений. Ход штока 260 мм. Скорость движения поршня 10 мм/сек. Рекомендуемая ширина створки распашных ворот 2200 мм, максимальная 5000 мм. Масса створки распашных ворот до 1500 кг.

95553.90 р.
в т.ч. НДС: 15925.65 р.

• 10420277 — Привод гидравлический 400 CBAC LN — 2 шт. (арт. 10420277)
• 490043 — Упоры механические 400 серии Long — 2 компл. (арт. 490043)
• 720119 — Корпус «Е» для плат управления — 1 шт. (арт. 720119)
• 790005 — Плата управления E045 BUS 2EASY — 1 шт. (790005)

Автоматика для распашных ворот. Комплект приводов для распашных ворот гидравлических линейных FAAC 400 CBAC LONG , 230В для тяжелых распашных ворот. Адапитирован для эксплуатации в зимних условиях. Привод FAAC 400 CBAC LONG оснащен гидрозамками открытого и закрытого положений. Ход штока 380 мм. Скорость движения поршня 15 мм/сек. Рекомендуемая ширина створки распашных ворот 2200 мм, максимальная 5000 мм. Масса створки распашных ворот до 1200 кг.

100246.90 р.
в т.ч. НДС: 16707.82 р.

• 104468177 — Привод гидравлический 402 CBC — 2 шт. (арт. 104468177)
• 7601351 — Конденсатор пусковой 8 мкФ, 400 — 2 шт. (арт. 7601351)
• 720119 — Корпус «Е» для плат управления — 1 шт. (арт. 720119)
• 790005 — Плата управления E045 — 1 шт. (арт. 790005)

Автоматика для распашных ворот. Комплект приводов для распашных ворот гидравлических линейных FAAC 402 CBC , 230В для тяжелых распашных ворот. Адапитирован для эксплуатации в зимних условиях. Привод FAAC 402 CBC оснащен гидрозамком закрытого положения. Ход штока 240 мм. Скорость движения поршня 13 мм/сек. Рекомендуемая ширина створки распашных ворот 1800 мм, максимальная 3000 мм. Масса створки распашных ворот до 1200 кг.

56608.50 р.
в т.ч. НДС: 9434.75 р.
