Руководство пользователя Flywoo Firefly Hex Nano Скачать в формате PDF

1/ знакомство с дроном

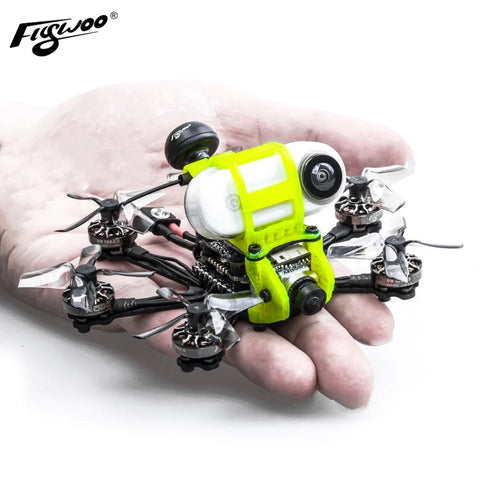

Стремясь расширить границы возможного переноса камеры на самую маленькую платформу, Flywoo разработала самый маленький гексакоптер в своей истории.

Firefly Hex nano, наноразмерный дрон fpv, разработанный для перевозки Insta360 Go,камеры SMO 4K для некоторых полетов.

Вес всего 57 лет. 9g, Firefly hex nano маленький, гибкий, стабильный, но полон мощности и предлагает непревзойденный контроль. Пилоты могут спокойно получать удовольствие от съемки видео без желе.

Hex nao оснащен GOKU HEX 13A STACK и 6 ROBO 1202. 5 двигателей 5500KV обеспечивают Firefly тихие, стабильные, гибкие и длительные характеристики полета. Идеально подходит для записи каждого красивого момента полета в помещении и на улице!

Рекомендуемый аккумулятор Время полета:

Около 6 минут полета с батареей Explorer 450 мАч 4S

Около 4 минут полета с батареей Explorer 300 мАч 4S

2/ Описание конфигурации и схемы подключения

Технические характеристики

Предмет: шестигранный нано-гексакоптер Firefly

Вес: 57. 9 г (без батареи)

Колесная база: 90 мм

FC и ESC: GOKU HEX F4 16*16 STACK — (FC+13A ESC)

Рама: Hex Nano Frame Firefly

Двигатели: Робо 1202. 5 5500кВ

Реквизит: HQ 40 мм с 4 лопастями

Вариант приемника: Frsky XM+ / TBS Crossfire

Градус камеры: 15°-90°

VTX: Goku VTX625 450 мВт

Антенна: Атомная 5. Длина антенны 8 ГГц: 30 мм (RHCP)

Аккумулятор: 4S 450 мАч / 4S 300 мАч (не входит в комплект)

GOKU HEX F411 16X16 STACK, поддержка 4-х аккумуляторной батареи. Используйте мощный чип STM32F411, 5V/2A BEC, черный ящик, WS2812LED,

Поддержка 2 полных uart, 1 программный последовательный порт, 1 порт I2C и другие функции открыты！ Достаточно, чтобы удовлетворить все потребности FPV.

Целевая микропрограмма：FLYWOOF411HEX

UART1: приемник TBS/R9M/XM+/DSMX/SBUS

UART2: Управление VTX IRC/SA

Таблица частот::

https://flywoo. сеть/страницы/руководство

3/ Привязка приемника

TBS NANO 915:

При подключении USB зеленый индикатор приемника мигает, а затем происходит привязка в соответствии с работой изображения. https://www. YouTube. com/watch?v=-iNkVcOLITM&ab_channel=Danimal3D

R9MM FCC ACCESS OTA：

Убедитесь, что ваш пульт дистанционного управления поддерживает протокол ACCESS, затем перейдите по ссылке, чтобы зарегистрироваться и выполнить привязку

https://www. YouTube. com/watch?v=az5hDdNBcjg&t=9s&ab_channel=FrSkyRC Если пульт дистанционного управления использует протокол ACCST, выполните привязку следующим образом:

1/ Поместите эти два файла в каталог прошивки SD-карты пульта дистанционного управления.

Прошивка R9MM: FW-R9MM-ACCST_v20190201

Модуль R9M TX: FW-R9M-ACCST-20190117

2/ Вставьте модуль R9M TX и запишите нужную вам прошивку

3/ Чтобы записать прошивку приемника R9MM, необходимо удалить приемник R9MM, а затем записать прошивку, подключившись к разъему S. ПОРТ порт.

4/ После записи R9M TX и R9MM RX в прошивку ACCST.

Метод привязки:

1/ Нажмите и удерживайте кнопку RX, питание включено, красный и зеленый индикаторы всегда горят.

2/ Затем после того, как R9MM выберет привязку, замигает красный индикатор RX, а затем выйдите

3/ RX снова включается, и отображается только зеленый свет, указывающий на то, что привязка выполнена успешно.

Приемник XM+:

1/ Нажмите кнопку приемника XM+, источник питания USB, красный и зеленый индикаторы всегда горят

2/Пульт дистанционного управления включает режим привязки, зеленый индикатор мигает, указывая на успешную привязку, выключите и перезапустите

3-1/ Затем установите соответствующий последовательный порт и протокол приемника, чтобы обеспечить нормальный вывод каждого канала приемника.

4/ Настройка режима:

Установите переключатель ARM и переключатель режима полета, AUX* соответствует переключателю дистанционного управления, а желтая метка области включена.

5/ Проверка двигателя:

Разгрузите пропеллер, проверьте направление вращения двигателя, включите защитный выключатель и проверьте вращение двигателей один за другим.

6/ Обновление встроенного программного обеспечения и запись интерфейса командной строки по умолчанию

1/ Активировать режим DFU

 2/ BF Configurator отобразит для входа в режим DFU. Если он не входит в режим DFU, возможно, драйвер не установлен. Драйвер можно установить с помощью ПО IMPULSE RC

Драйвер: https://impulserc. капля основной. окна. net/utilities/ImpulseRC_Driver_Fixer. exe

3/ Затем загрузите локальную прошивку HEX и дождитесь завершения перепрошивки. Отобразится зеленый индикатор выполнения, указывающий на завершение, и DFU станет COM-портом

.

4/ После того, как соединение установлено, это пустой интерфейс, вам нужно написать команды CLI,

5/ Если команда не перезапускается после написания команды, напишите SAVE и нажмите Enter для сохранения, и FC перезапустится

6/ Затем все функции ФК возвращаются в норму.
