Приёмник FrSky X8R с функциями телеметрии обладает 8-ю стандартными каналами PWM, их можно дополнить ещё 8-ю с помощью S.BUS порта (при этом может понадобиться S.BUS декодер, например FrSky S.BUS Decoder). Также возможно использование двух приёмников X8R, когда 1..8 каналы используются на первом, а 9..16 — на втором. Таким образом количество каналов этой системы может достигать 16-ти.

X8R гораздо меньше по размерам чем его предшественники, но в тоже время более богато оснащен, например помимо стандартного разъёма для подключения сенсоров, имеется Smart Port для подключения телеметрийных датчиков.

Равноценные приёмо-передающих антенны выполнены в формате «PCB» (типа таких). В режиме приёма они работают с использованием диверсити. Заявляется повышение чувствительности приёмника на 20% по сравнению с обычными антеннами. Для этого достаточно установить их под углом в 90° друг к другу.

Характеристики[править]

• Размеры: 46.5 x 27 x 14.4 мм
• Вес: 16.8 г
• Рабочее напряжение: 4..10 В
• Потребляемый ток: 100 мА при напряжении питания 5 В
• Выход RSSI: аналоговый с напряжением в пределах 0..3,3 В

Полезное[править]

• Чтобы забиндить приёмник, нужно перед включением спичкой нажать и держать кнопочку fs на приёмнике, а после включения приёмника и передатчика — отпустить её.
• В случае использования полётного контроллера лучше биндить в режиме D16 CH9-16. Тогда через S.bus будут идти все 16 каналов, а на приёмнике будут PWM-каналы с 9 по 16. Проще будет подключать дополнительное оборудование, чтобы не пересекаться с 1-8 каналами, которые по большей части заняты контроллером. Для этого нужно перед биндингом поставить перемычки на сигнальные контакты 1-2 и 3-4 канала. Если забиндить без перемычек — будет по s.bus все 16 каналов, но на самом приёмнике будут дублироваться каналы как и написаны с 1 по 8.
• Для подключения старых аналоговых телеметрийных датчиков можно использовать хаб.

Где купить FrSky X8R[править]

• Найти все предложения по продаже FrSky X8R на RCSearch.
• RCcopter.ru (Москва)
• R-X8R версия с защитой (redudancy) RCcopter.ru (Москва)

См. также[править]

• Другие приёмники FrSky

Приёмник FrSky X8R 2.4G S.Port 8/16ch Reciever PCB-антенна устанавливается на коптер для соединения с вашей аппаратурой управления.

Характеристики:

• Тип антенны: PCB
• With RSSI output: analog voltage output (0~3.3V)
• Диапазатор рабочего напряжения: 4.0~10V
• Рабочий ток: 100mA@5V
• Дальность: full range (>1.5km)
• Firmware Upgradeable Compatibility:
  • FrSky DFT/DJT/DHT/DHT-U in D_mode
  • FrSky Taranis X9D/XJT in D8 mode
  • FrSky Taranis X9D/XJT in D16 mod
• Количество каналов: 16 (1~8ch from conventional channel outputs, 1~16ch from SBUS port or combine two X8R to become a 16 channels receiver)
• Размеры: 46.25×26.6×14.2мм
• Вес: 12гр

Инструкция:

• FrSky X8R manual.pdf

В комплекте:

• Приёмник FrSky X8R 2.4G S.Port 8/16ch Reciever с PCB-антенной — 1шт

Многие уже наверное закупили классную и навороченную аппаратуру  Taranis X8D Plus и вы хотите вывести на экран телеметрию но не знаете как.

Тогда вы попали не на бабки, а по адресу. Потому что тратиться вам особенно уже на надо будет. Единственное что вам понадобиться прикупить это:

Стоить это будет с пересылкой около 9$.

Надеюсь приёмник FrSky X8D уже шёл в комплекте с аппаратурой.

Впринципе подойдёт и другой приёмник от FrSky главное наличие порта SMART Port.

Что обязательно надо сделать вначале.

1. Прошить свежие прошивки в полётный контроллер и аппаратуру.

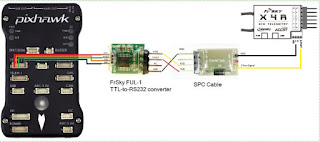

2. Собрать схему. Подключив всё это дело к втрому порту телеметрии.

3. Произвести настройку порта в Mission Planner указав протокол порта.

Далее следуйте инструкциям на видео

Вопросы, предложения  и пожелания пришите в коменты. Подписывайтесь на мой канал YouTube.

 Самый «крутой» приемник от FrSky — 16-канальный приемник X8R!  (8 «обычных» выходов с сигналом PWM и 16 каналов на выходе Sbus)

 X8R — это приемник, меньший по размерам, чем предыдущие 8-канальные приемники, но обладающий большими возможностями. Новый  Smart-порт поддерживает новые датчики, не имеющие хабов, а также аналоговые датчики старых типов.

Приемник X8R поддерживает 8 стандартных выходов для сервоприводов, и вы можете пользоваться всеми 16 каналами, при использовании шины  Sbus совместно с сервоприводами, поддерживащими данный тип шины, или использовать декодер   FrSky Sbus для всех 16 каналов. Еще вы можете использовать 2 приемника X8R совместно, с синхронизацией каналов с 1 по 8 на одном и с 9 по 16 каналы на другом приемнике.

Протокол X8 также обратно совместим! В варианте D8 он будет работать с передающими модулями  DHT, DJT, DFT и DHT-U. В этом случае вы можете использовать только 8 каналов, но вы все еще можете использовать новый Smart Port и цифровые датчики! Еще интереснее то, что новая конструкция антенны методом «печатного монтажа» на плате обеспечивает прибавку в 20% в дальности действия по сравнению с антеннами старого типа. И еще: прошивка приемника   X8R может обновляться!

Это отличный приемник для FrSky Taranis, который имеет встроенный модуль XJT, или систем D8 для того, чтобы получить преимущества новых цифровых сенсоров Smart Port.

Технические данные
Размеры: 46.5мм x 27мм x 14.4мм
Вес: 16.8г.
Рабочее напряжение: 4V…10.0В
Ток потребления: 100мА при 5В
дальность действия: >1.5км
Выход сигнала RSSI: аналоговое напряжение (0~3.3В)
