Провозился вчера почти весь день с установкой Garage Door Opener. Не сложно, но кропотливо. Много пришлось читать manual и разбираться что да как. Ни какого специального инструмента не потребовалось. Обычная дрель, ключи, сокеты, кусачки, молоток и прочее. Ladder a must. Lowes берет за установку не дорого, $79 кажется, но мне просто захотелось самому попробовать. Розетка в гараже под потолком уже была установлена. Единственная штука, которой небыло в наборе — уголок под потолком (angle iron). Пришлось его купить отдельно и установить. Шурупов хватило из комплекта. Больше всего времени ушло на чтение, а не саму работу — много деталей, которые по началу не ясно как собрать вместе. Мануал не очень хорошо организован, потому я не следовал пошаговому описанию, а собирал по частям отдельные секции.

Когда все было собрано вдруг oбнаружил, что потерялся маленький магнит, который установлен на каретке, которая ходит туда сюда вместе с дверью. Магнит этот каким-то не понятным образом то-ли вылетел из своей обоймы (как он там крепиться так и осталось загадкой), то-ли небыл установлен на заводе. Без него сенсоры остановки двери в закрытом и открытом положении не работали. Пришлось выломать другой магнит из прищепки на холодильнике и приклеить его туда лентой. После всего, самая приятная работа — калибровка сенсоров и программирование ремотов для двух машин — заняла 30 минут. Все работает.

Модель: Genie Excellerator

1/2 HP DC мотор (поднимает как маленькую так и большую дверь на две машины)

Открывает дверь в 2 раза быстрее чем другие.

Закрывает с обычной скоростью.

Бесшумный (собственно шум только от самой двери)

Купил в Lowes за $188 -10% купон, -$25 rebate

Картинки прилагаются (дверь в открытом и закрытом положении)

Хотите управлять воротами гаража с помощью смартфона или планшета? Умный контроллер – отличный вариант, если в вашем доме уже установлено устройство для открывания гаражных ворот.

Мы покажем вам, как установить умный контроллер гаражных ворот.

Различия между открывателем и контроллером

Между интеллектуальным устройством открывания гаражных ворот и контроллером есть два основных различия. Во-первых, размер.

Большинство открывателей большие и крепятся к потолку вашего гаража. Они используют механическую направляющую, чтобы открывать и закрывать дверь. С другой стороны, контроллер гаражных ворот представляет собой небольшой электронный блок, который позволяет вам управлять открывателем с помощью приложения на интеллектуальном устройстве.

Второе различие между этими двумя продуктами – цена. Устройство открывания гаражных ворот может стоить около 300 долларов. Для установки этих открывателей обычно требуется помощь профессионального установщика.

Однако контроллер обычно не требует профессиональной установки. Вместо этого контроллер функционирует как дополнение к существующему открывателю.

Это означает, что за небольшую часть цены нового открывателя вы можете достичь той же функциональности, просто используя контроллер.

Каковы преимущества умных гаражных ворот?

Умные гаражные ворота имеют три основных преимущества.

• Безопасность – Умные гаражные ворота позволяют открывать и закрывать дверь практически из любого места.
• Безопасность – Большинство интеллектуальных устройств открывания ворот гаража и контроллеров предупреждают вас, когда ваш гараж открыт в течение определенного времени.
• Удобство. Если вам когда-либо приходилось возвращаться домой, чтобы закрыть гаражные ворота, то наличие приложения для умных гаражных ворот сэкономит время. Вместо того, чтобы ехать домой, просто вытащите телефон.

Как установить умный контроллер гаражных ворот

Если вы решили, что контроллер умных гаражных ворот подходит именно вам, то это руководство покажет вам, как его установить. В этой демонстрации используется Meross MSG100 , но этот процесс аналогичен при использовании другого бренда. За подробностями обращайтесь к документации вашего контроллера.

Что вам понадобится

• Умный гаражный контроллер
• Скрепочный пистолет или крепления для проволоки
• Гаражные ворота с установленным автоматом открывания
• Отвертки Philips и шлицевые
• Лестница

1. Спланируйте установку

Прежде чем устанавливать контроллер, вам нужно осмотреть несколько мест в гараже. Первый – это источник питания для контроллера. Второй – это путь провода от контроллера к датчику на двери, входящему в комплект. И третье – расположение магнитного датчика.

Этот магнитный датчик позволяет контроллеру знать, когда дверь открывается или закрывается.

Большинство контроллеров используют длинный провод для подключения к дверному датчику. Вам нужно будет провести этот провод либо через потолок, либо вниз по стене, чтобы он не мешал.

После того, как вы спланировали установку, проверьте, правильно ли подсоединен провод датчика от контроллера к месту расположения датчика. Эта тестовая подгонка гарантирует, что провод датчика достигает вашего контроллера.

2. Отключите питание открывателя гаражных ворот.

Большинство гаражных ворот подключены к электросети где-то в потолке. Что касается этих открывателей, вы должны убедиться, что они отключены, прежде чем продолжить.

Если у вашего открывателя нет вилки и вместо этого он прикреплен к проводке, выходящей из потолка, вам нужно найти коробку выключателя и отключить там питание открывателя.

Примечание: домашний ток 120 вольт может вызвать серьезные травмы. Если вам неудобно работать с электричеством, остановитесь сейчас и проконсультируйтесь с профессиональным установщиком гаражных ворот и / или электриком.

3. Подключите прилагаемые провода к контроллеру.

На блоке Meross есть набор синих и коричневых проводов, которые необходимо подключить к контроллеру для подключения к механизму открывания ворот гаража. Откройте пластиковую крышку на контроллере, и вы увидите две винтовые клеммы.

Используя небольшую плоскую отвертку, ослабьте винты на каждой клемме. Вставьте провода и затяните винты. Неважно, какой провод куда идет.

Осторожно потяните за провода, чтобы убедиться, что они надежно закреплены. Затем установите крышку контроллера.

4. Установите контроллер ворот гаража.

Поскольку вы спланировали свои местоположения, пришло время установить контроллер. Убедитесь, что контроллер находится в месте, где он может получить доступ к необходимому питанию, не подвергая нагрузку никакую проводку.

Затем снимите липкую подложку с контроллера и прижмите ее. Если у вас есть контроллер с винтовым креплением, используйте отвертку, чтобы закрепить контроллер на месте.

5. Установите датчик.

Далее вам необходимо установить датчик на дверь. Рекомендуется размещать этот датчик там, где он не загораживает путь двери.

Кроме того, у вас может возникнуть соблазн установить датчик возле земли. Это не рекомендуется, так как частые брызги воды непосредственно на датчик могут повредить его. После того, как вы разместили датчик, используйте прилагаемый двусторонний скотч или винты, чтобы закрепить его.

На фотографии выше черный датчик был установлен рядом с воротами гаража, а магнитная часть была прикреплена к самой двери. Для крепления этого датчика используется двусторонний скотч.

6. Подключите провода датчика.

Пришло время подключить провода к датчику и контроллеру. Используя план, который вы составили на первом этапе, проложите провода и с помощью степлера прикрепите провода к стене или потолку.

Не переживайте и не перекручивайте провода, так как это может повредить их. Когда они разводятся, подсоедините красный стыковой разъем «мама» на контроллере к красному стыковому разъему «папа» на конце провода датчика.

Затем вам нужно открыть крышку устройства открывания двери гаража. Должно быть четыре провода, два управляющих питания и общий для устройства, а два управляющих кнопкой на стене.

Обычно эти провода идут от потолка и должны иметь гофрированные плоские клеммы, прикрепляющие их к блоку открывания гаражных ворот. Если вы не можете определить, какие провода какие, остановитесь и обратитесь к руководству по эксплуатации устройства открывания гаражных ворот или проконсультируйтесь с сертифицированным электриком.

Если вы нашли провода, подключите коричневый и синий провода от контроллера к клеммам на открывателе, которые подключены к настенной кнопке. На фото выше провода контроллера вставлены в два крайних левых вывода.

Когда вы закончите, к каждой клемме настенной кнопки должно быть подключено два провода. Повторно закрепите крышку устройства открывания гаражных ворот, подключите контроллер и устройство открывания, и установка должна быть завершена.

На следующем шаге вы подключите контроллер к беспроводной сети.

7. Подключите контроллер к Wi-Fi.

Для настройки подключения к Wi-Fi мы использовали приложение Meross. Доступно для iOS и Android . Этот процесс почти всегда состоит из открытия приложения, идентификации вашего продукта, подключения приложения к вашему Wi-Fi, открытия экрана настроек и предоставления контроллеру доступа к вашей сети.

Здесь откройте приложение, затем нажмите Smart Garage Door Opener и затем нажмите Start . Выберите производителя и модель устройства открывания гаражных ворот, которое вы используете с контроллером. Убедитесь, что вы следуете инструкциям, относящимся к вашему приложению.

8. Установите интервал времени открытия / закрытия.

Одна вещь, которую важно установить перед тестированием вашего нового контроллера, — это время открытия двери гаража. В приложении Meross вы можете выбрать от 10 секунд до 40 секунд с пятисекундными интервалами или можете добавить пользовательскую настройку для дверей, для закрытия которых требуется четное количество секунд.

Установить время для вашей двери легко, но вы должны сделать это правильно. Слишком короткий интервал оставит дверь частично открытой, а слишком длинная настройка может вызвать чрезмерную нагрузку на двигатель открывателя ворот гаража.

Чтобы установить интервал, вам понадобятся часы с секундной стрелкой или секундомер. Вы также можете использовать встроенный таймер вашего телефона. Подготовьте свой таймер и встаньте возле кнопки открывания ворот гаража. Затем нажмите кнопку одновременно с нажатием кнопки «Пуск» на секундомере или отметьте время на секундной стрелке.

Подождите, пока дверь вашего гаража перестанет двигаться, и запишите время. Это ваш интервал. Передайте эту информацию в приложение, и настройка интервала завершена.

9. Проверьте контроллер ворот гаража.

Используя приложение, откройте и закройте дверь несколько раз, чтобы убедиться, что все работает. Теперь вы можете использовать настенную кнопку или приложение, чтобы открыть дверь гаража.

Наслаждайтесь своим умным контроллером гаражных ворот

Перенос технологий умного дома к гаражным воротам не обязательно должен стоить целое состояние.

Установка нового интеллектуального контроллера гаражных ворот обеспечит вам и вашей семье большую гибкость, безопасность и удобство для вашего дома. Это также обеспечивает душевное спокойствие, связанное с тем, что вашей гаражной дверью можно управлять практически из любого места.

Universal Garage Door Opener — универсальный гаражный открыватель дверей.
может кто предложит лучший вариант перевода?

выглядит эта хрень так:

идея простая, понятная и удобная. чтоб не возить с собой кучу пультов от ворот на дом, от ворот в гараж и т.д. встраиваем в козырек водителя универсальный пульт, который запомнит коды от наших ручных пультов и водителю не надо возить в карманах, нишах и т.д. всякие дополнительные коробочки.

в инструкции описано все просто:

1. вкл зажигание
2. помещаем пульт в 2-8 см от кнопок на козырьке
3. зажимаем и держим кнопку на козырьке (которую хотим назначить)
4. нажимаем и держим кнопку на пульте
5. «козырек» считает код с пульта и сменит мигание на частое.
6. отпускаем все кнопки
7. нажимаем и держим 5 сек программируемую кнопку

сделал. не работает.

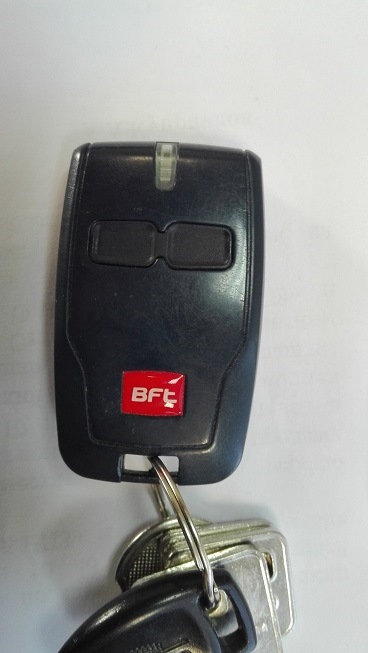

пульт работает и двери открывает/закрывает. а вот УГОД при программировании не переходит на частое мигание.

версия 1: частоты УГОДа и пульта — в разных диапазонах. УГОД просто не видит сигнал пульта.

есть еще какие соображения? жалко — штука реально удобная…
