Комплекты трассодефектоискателей «ПОИСК-210Д-2» и «Поиск-210Д-2(2)» предназначены для определения трассы (телефонного или силового кабеля, линий трансляционной сети, водо -, газо-, нефтепровода или другой металлической коммуникации), определения глубины залегания коммуникаций, места повреждений изоляции, обрыва или короткого замыкания жил кабеля, а также отбора кабеля из пучка в траншее, колодце, и т.п. В пассивном режиме поиска — без применения генератора — приемник может быть использован для определения трасс силовых и радиотрансляционных кабелей.
Основные функциональные возможности Поиск-210Д-2:
Комплект «ПОИСК-210Д-2» конструктивно состоит из двух блоков: генератора и приемника. Генератор работает одновременно на двух частотах: 273,5 Гц и 2187,5 Гц. На низкой частоте можно уверенно обнаружить неисправность изоляции до 1 МОм и выше. На частоте 2187,5 Гц легко определить трассу. Эта частота хорошо отстроена от помех.
Комплект «ПОИСК-210Д-2 (2)» с двумя приемниками. Наличие в сигнале одновременно двух рабочих частот позволяет работать одновременно двум измерителям: первый определяет трассу приемной антенной на частоте 2187,5 Гц, второй на частоте 273,5 Гц контактными штырями с высокой эффективностью ищет повреждения изоляции. Двум измерителям работать гораздо быстрее и удобнее.
Предусмотрена возможность подачи сигнала от генератора в трассу бесконтактным способом: от катушки-индуктора или индукционных клещей (аналог индукционной рамки).
В пассивном режиме поиска – без применения генератора – приемник может быть использован для поиска кабелей промышленной частоты и сети радиотрансляции, а также трубопроводов и металлических коммуникаций.
«ПОИСК-210Д-2» является прибором полностью заменяющим по области применения устройства типа КИ-4П, ИП-7, ИМПИ, ТИ-05, ТДИ-05М, 3М 2210Е, 3М 2250Е, 3М 2273Е, Hagenuk easyloc и digiloc, Seba Dinatronic FM9800.
Особенности комплекта Поиск-210Д-2:
Генератор:
- Полностью автоматический режим работы;
- Одновременно посылает в линию сигнал на двух частотах, что позволяет одновременно отслеживать трассу и эффективно искать повреждения изоляции;
- Два режима согласования с линией. В первом — мощность автоматически меняется в зависимости от сопротивления нагрузки (2 Вт при 50 Ом, 10 Вт при 1 кОм), что позволяет уверенно работать на длинных трассах. Во втором — мощность фиксирована (2 Вт), что обеспечивает длительную работу от аккумулятора;
- Малогабаритный высокоэффективный внешний индуктор обеспечивает бесконтактное подключение к коммуникации. По желанию заказчика, могут быть поставлены индукционные клещи для бесконтактной подачи в линию более мощного сигнала только в нужный кабель.
Приемник:
- Определение высокоомных повреждений изоляции до 1 МОм и выше;
- Две активные частоты и широкополосный режим;
- Сочетает в себе преимущества индукционного и контактного (контактные щупы) методов поиска неисправностей;
- Обладает высокой помехозащищенностью;
- Работает в автоматическом режиме, не требуя настройки на частоту генератора;
- Стрелочная и звуковая индикация;
- Встроенный аккумулятор на 36 часов непрерывной работы.
- 1000 Ом: 20 / 7
- 50 Ом: 7 / 7
Условия эксплуатации:
- Температура окружающей среды: -20…+50 °C
- Относительная влажность воздуха до 90% при 30 °С
- Атмосферное давление 86…106 кПа
Габаритные размеры: 230х160х65 мм
Масса: 3 кг

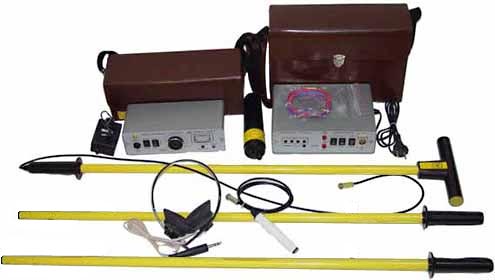

Комплектность
Генератор кабельный автоматический «ГК-210А-2» поставляется как отдельным устройством, так и в составе комплектов трассодефектоискателей вместе с «Трассоискателем и искателем повреждений “Поиск-210Д-2”».
№ | Наименование | ГК-210А-2 | комплект Поиск 210Д-2 |
комплект Поиск 210Д-2/2 |
---|---|---|---|---|
1. | Прибор «ГК-210А-2» | 1 | 1 | 1 |
2. | Провод для подключения выхода генератора к кабелю | 2 | 2 | 2 |
3. | Провод питания с разъемом 12В | 1 | 1 | 1 |
4. | Сумка для переноски «ГК-210А-2» | 1 | 1 | 1 |
5. | Индуктор (индукционный элемент) | 1 | 1 | 1 |
6. | Техническое описание и инструкция по эксплуатации «ГК-210А-2» | 1 | 1 | 1 |
7. | Прибор «Поиск-210Д-2» | — | 1 | 2 |
8. | Приемная антенна | — | 1 | 1 |
9. | Головные телефоны | — | 1 | 1 |
10. | Определитель кабеля | — | 1 | 1 |
11. | Сумка для переноски «Поиск-210Д-2» | — | 1 | 1 |
12. | Сумка для головных телефонов и определителя кабеля | — | 1 | 1 |
13. | Провод питания 12 В с разъемом | — | 1 | 1 |
14. | Зарядно-питающее устройство к «Поиску-210Д-2» | — | 1 | 2 |
15. | Контактный штырь | — | 2 | 2 |
16. | Провод для подключения контактных штырей | — | 1 | 1 |
17. | Техническое описание и инструкция по эксплуатации «Поиск-210Д-2» | — | 1 | 1 |
Дополнительно поставляется Индукционный возбудитель-клещи.
Формулировка заказа и условия поставки
«Генератор кабельный автоматический ГК-210А-2»
«Комплект трассодефектоискателя Поиск 210Д-2»
«Комплект трассодефектоискателя Поиск 210Д-2/2»
«Индукционный возбудитель-клещи для ГК-210А»
Гарантийный срок: 24 месяца.
Комплект трассодефектоискателя Поиск-210Д-2
Комплект трассодефектоискателя Поиск-210Д-2
Комплекты трассодефектоискателей «Поиск-210Д-2» и «Поиск-210Д-2(2)» (в дальнейшем комплекты) предназначены для определения трассы (телефонного или силового кабеля, линий трансляционной сети, водо -, газо-, нефтепровода или другой металлической коммуникации), определения глубины залегания коммуникаций, места повреждений изоляции, обрыва или короткого замыкания жил кабеля, а также отбора кабеля из пучка в траншее, колодце, и т.п. В пассивном режиме поиска — без применения генератора — приемник может быть использован для определения трасс силовых и радиотрансляционных кабелей.
Основные функциональные возможности Поиск-210Д-2
Комплект «Поиск-210Д-2» конструктивно состоит из двух блоков: генератора и приемника. Генератор работает ОДНОВРЕМЕННО на двух частотах: 273,5 Гц и 2187,5 Гц. На низкой частоте можно уверенно обнаружить неисправность изоляции до 1 МОм и выше. На частоте 2187,5 Гц легко определить трассу. Эта частота хорошо отстроена от помех. Кроме того, может быть поставлен комплект «Поиск-210Д-2 (2)» с двумя приемниками. Наличие в сигнале одновременно двух рабочих частот позволяет работать одновременно двум измерителям: первый определяет трассу приемной антенной на частоте 2187,5 Гц, второй на частоте 273,5 Гц контактными штырями с высокой эффективностью ищет повреждения изоляции. Двум измерителям работать гораздо быстрее и удобнее. Предусмотрена возможность подачи сигнала от генератора в трассу бесконтактным способом: от катушки-индуктора или индукционных клещей (аналог индукционной рамки). В пассивном режиме поиска – без применения генератора – приемник может быть использован для поиска кабелей промышленной частоты и сети радиотрансляции, а также трубопроводов и металлических коммуникаций. «Поиск-210Д-2» является прибором полностью заменяющим по области применения устройства типа КИ-4П, ИП-7, ИМПИ, ТИ-05, ТДИ-05М, 3М 2210Е, 3М 2250Е, 3М 2273Е, Hagenuk easyloc и digiloc, Seba Dinatronic FM9800.
Читайте также: Промежуточный ролик ремня генератора волга крайслер
Особенности прибора Поиск-210Д-2
Генератора:
Полностью автоматический режим работы;
Одновременно посылает в линию сигнал на двух частотах, что позволяет одновременно отслеживать трассу и эффективно искать повреждения изоляции;
Два режима согласования с линией. В первом — мощность автоматически меняется в зависимости от сопротивления нагрузки (2 Вт при 50 Ом, 10 Вт при 1 кОм), что позволяет уверенно работать на длинных трассах. Во втором — мощность фиксирована (2 Вт), что обеспечивает длительную работу от аккумулятора;
Малогабаритный высокоэффективный внешний индуктор обеспечивает бесконтактное подключение к коммуникации. По желанию заказчика, могут быть поставлены индукционные клещи для бесконтактной подачи в линию более мощного сигнала только в нужный кабель.
Приемника:
Определение высокоомных повреждений изоляции до 1 Мом и выше;
Две активные частоты и широкополосный режим;
Сочетает в себе преимущества индукционного и контактного (контактные щупы) методов поиска неисправностей;
Обладает высокой помехозащищенностью;
Работает в автоматическом режиме, не требуя настройки на частоту генератора;
Стрелочная и звуковая индикация;
Встроенный аккумулятор на 36 часов непрерывной работы
Гарантия на Поиск-210Д-2 2 года и бесплатный ремонт в течение всего срока эксплуатации
СВЯЗЬПРИБОР ГЕНЕРАТОР КАБЕЛЬНЫЙ АВТОМАТИЧЕСКИЙ «ГК-210А-2» ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
1 СВЯЗЬПРИБОР ГЕНЕРАТОР КАБЕЛЬНЫЙ АВТОМАТИЧЕСКИЙ «ГК-210А-2» ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
2 ОГЛАВЛЕНИЕ 1. НАЗНАЧЕНИЕ 3 2. УСЛОВИЯ ЭКСПЛУАТАЦИИ 3 3. СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ 4 4. ТЕХНИЧЕСКИЕ ДАННЫЕ 4 5. ПРИНЦИП РАБОТЫ И КОНСТРУКЦИЯ ПРИБОРА Принцип работы прибора Конструкция генератора 5 6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ 6 7. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ Подготовка к работе Порядок работы при гальваническом подключении к линии Порядок работы при бесконтактном подключении к линии Контроль потребляемой мощности КАЛИБРОВКА ПРИБОРА ТРАНСПОРТИРОВКА И ХРАНЕНИЕ СВЕДЕНИЯ О СОДЕРЖАНИИ ДРАГОЦЕННЫХ МЕТАЛЛОВ ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
3 1. НАЗНАЧЕНИЕ Генератор ГК-210А-2 с автоматической регулировкой выходной мощности предназначен для формирования и подачи в линии коммуникаций испытательных сигналов с целью определения: 1. трассы воздушных и кабельных линий связи и радиофикации; 2. трассы прокладки металлических тросов и трубопроводов (водо-, нефте- и газопроводов); 3. глубины залегания коммуникаций, имеющих металлическую оболочку или металлические проводники; 4. повреждения изоляции внешних пластмассовых покровов кабелей; 5. места обрыва или короткого замыкания (КЗ) жил кабеля; 6. места обрыва троса. Генератор ГК-210А-2 сертифицирован Минсвязи России. Сертификат соответствия ОС/1-КИА УСЛОВИЯ ЭКСПЛУАТАЦИИ Температура окружающей среды Относительная влажность воздуха Атмосферное давление о С до 90% при 30 о С кпа — 3 —
4 3. СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ Наименование Кол-во Примечание 1. Генератор «ГК-210А» 1 2. Провод для подключения выхода генератора к кабелю 3. Провод питания с разъемом 12 В Сумка для переноски 1 5. Индуктор (индукционный элемент) 6. Техническое описание и инструкция по эксплуатации ТЕХНИЧЕСКИЕ ДАННЫЕ 1 Рабочие частоты генератора, Гц 2187,5 ± 1 273,5 ± 0,5 Периодичность характерного сигнала, с 1,17 Длительность паузы, с 0,29 Диапазон автоматического согласования с сопротивлением нагрузки, Ом Выходная мощность (не менее), Вт «АВТО» 1 «2_ВТ» 2 при сопротивлении нагрузки 1000 Ом 10 2 при сопротивлении нагрузки 50 Ом 2 2 Потребляемая мощность (не более), Вт «АВТО» 1 «2_ВТ» 2 при сопротивлении нагрузки 1000 Ом 20 7 при сопротивлении нагрузки 50 Ом 7 7 Питание: от сети переменного напряжения 50Гц 220 В ± 20%, от постоянного напряжения В Выходная и потребляемая мощность зависят от сопротивления нагрузки и достигают максимального значения при 1000 Ом. 2 Выходная и потребляемая мощность не зависят от сопротивления нагрузки.
5 5. ПРИНЦИП РАБОТЫ И КОНСТРУКЦИЯ ПРИБОРА 5.1. Принцип работы прибора Рабочие частоты 2187,5 Гц и 273,5 Гц задаются кварцевым резонатором. В режиме «ВЧ-ПАУЗА» характерный сигнал частотой 2187,5 Гц создается периодической паузой длительностью 0,29 секунды с периодом 1,17 секунды. В режиме «ВЧ» генератор формирует непрерывный сигнал частотой 2187,5 Гц. В режиме «НЧ-ВЧ» генератор формирует периодическую посылку сигналов двух частот — 273,5 Гц длительностью 1,4 секунды и 2187,5 Гц длительностью 0,47 секунды. Высокочастотный преобразователь обеспечивает автоматическое регулирование выходной мощности генератора. В режиме «2 ВТ» выходная мощность автоматически поддерживается на уровне 2 Вт. В режиме «АВТО» регулирование мощности выходного сигнала генератора осуществляется следующим образом. При нагрузке около 50 Ом генератор выдает мощность 2 Вт. С ростом сопротивления нагрузки генератор увеличивает мощность посылаемого сигнала. Благодаря этому достигается уверенный прием сигнала при увеличении длины линии или при поиске повреждения изоляции. При нагрузке около 1000 Ом генератор выдает сигнал мощностью 10 Вт. С уменьшением величины сопротивления нагрузки (короткие участки) генератор автоматически снижает мощность посылаемого сигнала, благодаря чему достигается отсутствие сильного паразитного сигнала в соседних линиях. При этом уровень сигнала, который принимает трассопоисковый прибор, поддерживается практически постоянным в диапазоне сопротивления нагрузки менее 50 Ом (т.е. мощность сигнала в этом диапазоне пропорциональна сопротивлению нагрузки). Потребляемая мощность генератора примерно пропорциональна мощности выходного сигнала и контролируется по индикатору сопротивления нагрузки в зависимости от выбранного режима «АВТО» или «2 Вт» Конструкция генератора Конструктивно генератор выполнен в виде переносного блока (см. рис.1), помещенного в сумку для переноски. Рекомендуется пользоваться прибором, не вынимая его из сумки для переноски
Читайте также: Щетки генератора valeo cl15
6 Рис.1. На передней панели прибора расположены (слева направо): светодиодный индикатор сопротивления нагрузки; светодиодный индикатор пониженного напряжения питания; выходные разъемы генератора; переключатель режимов: характерный сигнал высокой частоты «ВЧ-ПАУЗА», непрерывная работа на высокой частоте «ВЧ» и периодическая посылка сигналов двух частот «НЧ-ВЧ»; переключатель выходной мощности: «АВТО» — выходная мощность зависит от сопротивления нагрузки и «2 ВТ» — выходная мощность фиксирована; выключатель генератора; разъем для подключения внешнего источника питания (аккумулятора) напряжением В или заземления прибора (минусовой провод). На боковую панель выведен стандартный сетевой провод для включения напряжения 220 В. 6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ При эксплуатации устройства и при проведении на нем ремонтных работ должны соблюдаться соответствующие правила, изложенные в «Правилах технической эксплуатации электроустановок потребителей и правилах техники безопасности при эксплуатации электроустановок потребителей». При питании от напряжения 220 В, корпус генератора должен быть заземлен. Для этого необходимо подключить провода внешнего источника питания В и заземлить минусовой провод
7 ВНИМАНИЕ! В РЕЖИМЕ ХОЛОСТОГО ХОДА НА ВЫХОДЕ ГЕНЕРАТОРА СОЗДАЕТСЯ ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ ДО 150В. ПРИ ПОДКЛЮЧЕНИИ К КАБЕЛЮ ИЛИ ОТКЛЮЧЕНИИ ОТ КАБЕЛЯ ГЕНЕРАТОР ДОЛЖЕН БЫТЬ ВЫКЛЮЧЕН. ПРИ РАБОТЕ ГЕНЕРАТОРА НЕ СЛЕДУЕТ КАСАТЬСЯ ТОКОВЕДУЩИХ ЧАСТЕЙ ПРОВОДОВ. 7. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ 7.1. Подготовка к работе При получении генератора распакуйте его и внешним осмотром убедитесь в отсутствии механических повреждений корпуса и элементов, расположенных на лицевой панели. Если генератор хранился при повышенной влажности или в условиях низких температур, просушите его в течение 24 ч в нормальных условиях. Генератор подключается к сети 220 В через стандартный сетевой провод или к источнику постоянного напряжения В через разъем 12 В. Прибор может работать от сети и низковольтного источника одновременно. Прибор защищен от неправильной полярности подключения питания — он не включится (будет отсутствовать световая и звуковая индикация). При включении в отсутствии внешней нагрузки генератор должен издавать характерный звуковой сигнал и периодически включаться светодиод «R > 1 ком». При пониженном напряжении питания должен периодически включаться светодиод «ПИТ 8 на «землю». В качестве заземлителей используется защитное заземление или штырь заземления. При работе в условиях значительных индустриальных помех рекомендуется использовать генератор в режиме характерного сигнала переключатель в положении «ВЧ-ПАУЗА» или «НЧ-ВЧ». Включите генератор. В случае использования внешнего низковольтного источника (аккумулятора) генератор начинает работать при подключении источника к разъему «12 В». При необходимости длительной работы от внешнего аккумулятора ограниченной емкости следует использовать режим «2 ВТ». В этом режиме выходная мощность автоматически поддерживается на уровне 2-3 Вт, а ток потребления составляет примерно 0,5 А (в режиме «АВТО» ток потребления может достигать 1,5 А при сопротивлении нагрузки 1000 Ом). В режиме согласования показания индикатора соответствуют сопротивлению нагрузки на частоте 2187,5 Гц. Согласование мощности происходит автоматически. В режиме «НЧ-ВЧ» момент переключения частот отображается индикатором включением светодиодов. При отсутствии контакта с кабелем или сопротивлении нагрузки более 1000 Ом (режим холостого хода) показания индикатора > 1 ком и подается звуковой сигнал. При нагрузке более 1000 Ом генератор продолжает работу с максимальным напряжение на выходе. В некоторых случаях при подключении к линиям, проходящим рядом с линиями ИКМ-15 (ИКМ-30), возможно появление помех, связанных с высоким уровнем низкочастотного сигнала (особенно при подключении генератора к общему сигнальному заземлению). Для устранения данного эффекта можно воспользоваться делителем из двух резисторов сопротивлением Ом и мощностью 2-5 Вт. Генератор подключается к двум резисторам соединенным последовательно, а тестируемая жила к средней точке. Следует учитывать, что при этом сигнал генератора будет ослаблен. При снижении напряжения питания от аккумулятора ниже 10 В на передней панели прибора загорается индикатор «ПИТ 9 7.3. Порядок работы при бесконтактном подключении к линии В условиях, когда непосредственный доступ к жилам кабеля затруднен, в комплекте «Поиск-210» имеется возможность бесконтактного подключения с помощью индуктора. При этом мощность сигнала, передаваемого в линию, будет значительно меньше, чем в случае гальванического подключения. При необходимости длительной работы от внешнего аккумулятора ограниченной емкости следует использовать режим «2 ВТ». В этом режиме выходная мощность автоматически поддерживается на уровне 2 Вт, а ток потребления составляет примерно 0,5 А (в режиме «АВТО» ток потребления может достигать 1,5 А при сопротивлении нагрузки 1000 Ом). Индуктор следует разместить перпендикулярно к исследуемому кабелю, положив его на землю (индуктор по отношению к кабелю должен располагаться так же, как и датчик антенны). Расстояние между исследуемым кабелем и индукционным элементом должно быть минимальным. Это особенно важно, если рядом находятся другие линии, поскольку сигнал будет индуцироваться и во всех близко расположенных металлических объектах. Подключите индукционный элемент к выходу генератора с помощью соединительных проводов и включите генератор. Порядок работы с генератором описан в пункте 7.2. ВНИМАНИЕ! ИНДУКЦИОННЫЙ ЭЛЕМЕНТ СОДЕРЖИТ ФЕРРИТОВЫЕ КОМПОНЕНТЫ. ОБЕРЕГАЙТЕ ЕГО ОТ УДАРОВ! Генератор «ГК-210А» также можно бесконтактно подключить к кабелю с помощью индукционных клещей. Клещи представляют собой индукционную катушку с разъемным магнитопроводом, который замыкается вокруг тестируемого кабеля. При таком подключении достигается более высокий уровень сигнала в линии и значительно снижается влияние на соседние магистрали. Индукционные клещи в комплект стандартной поставки не входят
Читайте также: Схема включения генераторов в сеть
10 7.4. Контроль потребляемой мощности Контроль потребляемой мощности необходим при работе генератора от аккумулятора. Индикатор сопротивления нагрузки позволяет оценить потребляемый ток в зависимости от режима работы «АВТО» или «2Вт». Типовые значения тока потребления генератора при питании напряжением 12 В приведены в таблице. Ток потребления «АВТО» «2 Вт» Показания индикатора 0-50 Ом 0,5 А 0,5 А Ом 0,6 А 0,5 А Ом 0,8 1,5 А 0,5 А > 1 ком 0,2 А 0,2 А 8. КАЛИБРОВКА ПРИБОРА Для калибровки генератора необходимо подключить к выходу указанные ниже сопротивления и измерить напряжение на них в режиме непрерывной работы на высокой частоте переключатель в положении «ВЧ». Сопротивление нагрузки, Ом Выходное напряжение в режиме «АВТО» не менее, В в режиме «2 ВТ» не менее, В Измерение напряжения проводить вольтметром переменного напряжения с магнитоэлектрической измерительной системой. 9. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ Транспортирование комплектов генераторов производится в упакованном виде железнодорожным или автомобильным транспортом в крытых вагонах или закрытых автомашинах в соответствии с правилами перевозки грузов, действующих на данном виде транспорта. В помещениях для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию. 10. СВЕДЕНИЯ О СОДЕРЖАНИИ ДРАГОЦЕННЫХ МЕТАЛЛОВ Драгоценных металлов прибор не содержит
11 11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Завод-изготовитель гарантирует работоспособность комплекта генератора при соблюдении условии эксплуатации, хранения, транспортирования, указанных в настоящем техническом описании. Гарантийный срок эксплуатации — 24 месяца с момента продажи прибора. В случае выхода из строя прибора потребителем должно быть составлено сопроводительное письмо с указанием неисправности и подробным обратным адресом с указанием контактных телефонов. Письмо вместе с комплектом высылается предприятиюизготовителю по адресу: 12. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
СВЯЗЬПРИБОР ГЕНЕРАТОР КАБЕЛЬНЫЙ АВТОМАТИЧЕСКИЙ ГК-310А-2 ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
СВЯЗЬПРИБОР ГЕНЕРАТОР КАБЕЛЬНЫЙ АВТОМАТИЧЕСКИЙ ГК-310А-2 ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ 2 ОГЛАВЛЕНИЕ 1. НАЗНАЧЕНИЕ 4 2. УСЛОВИЯ ЭКСПЛУАТАЦИИ 4 3. СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ 4
