Генераторы шума

Описание

П-220, П218-1М, П218-2М, П-217А, П-217Б, П-218-1М, П-218-2М, Блок ПА-596М, Многоскоростной модем УПС-К

Подробное описание:

П-220 — предназначены для зашумления кабелей станционного монтажа, магистральных кабелей, абонентских и соединительных линий связи взамен серийных генераторов шума П-219АМ, П-219Б, П218-1М, П218-2М.

П-217А – для создания защитных шумовых помех: в окружающем пространстве (с НЧ антеннами или ВЧ антеннами), шинах заземления и сети электропитания, кабелях каналов связи.

П-217Б — для создания защитных шумовых помех в соединительных и абонентских линиях связи.

П-218-1М — служат для создания защитных шумовых помех в окружающем объекты связи пространстве (с устройствами ЮИТ02 или ЮИТ 03), в шинах заземления (с устройством ЮИТ 01), сети электропитания (с устройством ЮИТ 04), абонентских кабелях, кабелях стационарного монтажа, кабелях каналов связи посторонних цепях коммутации.

П-218-2М — служат для создания защитных шумовых помех в каналах связи в соединительных и абонентских линиях, цепях ручных коммутаторов и посторонних цепях коммутации. Через устройство ЮИТ05 обеспечивается развязка выходных цепей изделий П218-2М с телефонной линией по постоянному току.

Блок ПА-596М предназначен для защиты от прослушивания разговоров, ведущихся в помещении, при наличии в нем цифрового телефонного аппарата, включенного в цифровую АТС класса ISDN.

Устройство ЮИТ 10 представляет собой комплект переходных кабелей, подсоединенных к блоку клеммников и предназначенных для подключения выходов комплексов П220, П220-1, П220-2, П220-3 к цепям кабелей зашумляемой сети связи.

Многоскоростной модем УПС-К — предназначен для дуплексной синхронной работы с преобразованием биимпульсного или биполярного сигнала при скоростях передачи 2400/4800/9600 бит/с (V.26bis, V.27bis, V.29) и обеспечивает возможность работы в дуплексном режиме по некоммутируемому каналу ТЧ через стык RS-232 (V.24/V.28), а также ведение служебных телефонных переговоров

Источник

П 220 генератор шума

Новые технологии. Фотокаталог. Продукция производственно-технического назначения.

Продажа продукции. Комплекс П220 – генератор шума для защиты объектов информатизации путем маскирования ПЭМИН в кабелях и линиях связи, цепях питания и заземления, окружающем пространстве

Продукция производственно-технического назначения 2010 год

Применение комплексов П220 позволяет обеспечить: зашумление кабелей станционного монтажа и магистральных кабелей; абонентских и соединительных линий; цепей электропитания и заземления; пространственное зашумление (при использовании соответствующих антенн); плавную регулировку выходного уровня шумового сигнала каждого канала; автоматический контроль группы изделий и цепей нагрузки с ведением журнала на РС; замену генераторов шума П-219; П218, П217.

Производитель: ФГУП «Калугаприбор»
Адрес: 248017, г. Калуга, ул. Московская, д. 249

Телефон: (4842) 50-77-14, 50-77-39

Официальный сайт: www.kalugapribor.ru

Пила универсальная Xtract малая Fiskars

Опрыскиватель Жук Оптима 1,2 л (ОП-230), пневматический

Мангал Редлайнер Стандарт Лифт Эйр

Керамическая сковорода Блины для выпечки в тандыре

Источник

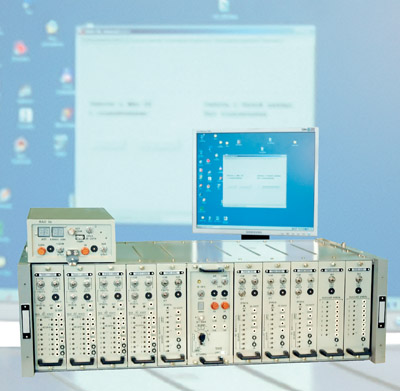

Комплексы «П220». Универсальные генераторы шума.

Комплексы П220 — универсальные генераторы шума, предназначенные для активной защиты объектов информатизации путем маскирования побочных электромагнитных излучений и наводок (ПЭМИН) шумовыми сигналами.

Применение комплексов П220 позволяет обеспечить

• зашумление кабелей станционного монтажа и магистральных кабелей;
• зашумление абонентских и соединительных линий;
• пространственное зашумление при использовании соответствующих антенн;
• зашумление цепей электропитания и заземления;
• замену генераторов шума П-219АМ, П-219Б, П218-1М, П218-2М, П217А, П217Б.

В качестве источника шума используются тепловые шумы. Базовым блоком комплекса является аппарат ТАФ07 (ТАФ07-1), в который устанавливается блок питания и контроля ТЕИ-13 (ТЕИ13-1) и от 2-х до 10-ти модулей ГШ в различной их комбинации. Вариант поставки определяется в соответствии с потребностью заказчика.

Модули генераторов шума U(А) — блок ТЕИ14 и шума (I) — блок ТЕИ14-1 имеют в своем составе независимый источник шума с усилителем мощности и предназначены для зашумления двух симметричных и шести несимметричных линий (цепей нагрузки) в кабелях станционного монтажа и магистральных линиях в диапазоне частот от 20 до 10000 Гц с непрерывным спектром.

Модуль широкополосного генератора шума — блок ТЕИ14-2 имеет в своем составе независимый источник шума с усилителем мощности, предназначенный для зашумления цепей питания, заземления с помощью согласующих устройств типа «трансформатор тока» и пространственного зашумления с использованием соответствующих НЧ- или ВЧ- антенн в диапазоне частот (2 — 1500000) Гц с непрерывным спектром.

Усилители мощности блоков ТЕИ14, ТЕИ14-1 и ТЕИ14-2 имеют возможность подключения внешнего источника шумового сигнала.

Модуль генератора шума U(Б) — блок ТЕИ15 имеет в своем составе восемь независимых источников шума с симметричными выходами и предназначен для зашумления абонентских и соединительных линий связи, обеспечивая возможность как симметричного, так и несимметричного подключения.

Пульт ФАО06 предназначен для дистанционного контроля комплексов в количестве до 16 штук при их нахождении от пульта на расстоянии до 6 километров.

Пульт имеет возможность подсоединения к ПЭВМ типа IBM PC по интерфейсу USB для передачи на ПЭВМ информации о конфигурации системы — количество контролируемых комплексов, количество и тип включенных каналов в каждом комплексе, количество и тип работающих линий (нагрузок) в каждом канале и информации об авариях в любой из цепей нагрузок с указанием даты и времени появления аварии.

Сервисное программное обеспечение к ПЭВМ, работающее в операционной среде WINDOWS XP, обеспечивает вывод на экран дисплея и распечатку на принтере информации о текущей конфигурации комплексов и информации об авариях в форме аппаратного журнала.

Комплексы П220, П220-2, пульт ФАО 06 работают от сети переменного тока от 187 до 242 В частотой (50 ± 1) Гц или от внешнего источника постоянного тока от 18 до 30 В (аккумулятор или объектовый источник), комплексы П220-1, П220-3 работают от внешнего источника напряжения постоянного тока (60 ± 6) В.

Комплекс имеет независимые каналы

• от двух до десяти (при варианте поставки комплексов с блоками ТЕИ14, ТЕИ14-1 или ТЕИ14-2 от двух до десяти);
• от четырех до сорока (при варианте поставки комплексов с блоками ТЕИ15 от одного до десяти) или от восьми до восьмидесяти (при варианте поставки комплексов с блоками ТЕИ15 от одного до десяти) при распараллеливании каналов в случаях, оговоренных в «Предписании…».

Технические характеристики

В комплексе обеспечивается автоматический встроенный контроль уровня сигнала (шумового тока) по всем выходам со срабатыванием световой и звуковой (с возможностью оперативного отключения) сигнализации АВАРИЯ:

• при обрыве и коротком замыкании цепей нагрузки по всем симметричным и несимметричным выходам модулей ГШ (блоки ТЕИ14, ТЕИ14-1);
• при снижении (повышении) уровня сигнала (шумового тока) на выходах модулей ГШ (блоки ТЕИ14, ТЕИ14-1, ТЕИ14-2) более, чем на (3 ± 0,5) дБ;
• при снятии питающих напряжений с модуля ГШ (блок ТЕИ15);
• при пропадании одного из напряжений питания

220В или =24В для комплексов с аппаратом ТАФ07.

Комплекс обеспечивает

• периодичность регламентных работ один раз в год;
• режим автономного контроля;
• режим взаимодействия с пультом ФАО06;
• автоматическую смену режимов контроля;
• непрерывную круглосуточную работу;
• выходную мощность шумового сигнала:
  • на нагрузке (3,9 ± 0,2) Ом на выходе каждого канала блоков ТЕИ14, ТЕИ14-1 не менее 1 Вт;
  • на нагрузке (10 ± 0,1) Ом на выходе блоков ТЕИ14-2 не менее 0,5 Вт;
• возможность замены отдельных модулей ГШ без выключения общего питания аппарата;
• раздельную плавную регулировку выходного уровня шумового сигнала каждого канала:
  • в модуле ГШ (блок ТЕИ14):
    • от минус 1 до 9 дБ — на антенном выходе на нагрузке с сопротивлением (3,9 ± 0,2) Ом;
    • обеспечивает установку шумового тока (12 ± 2) мА на симметричном выходе на нагрузке с сопротивлением от 0 до 630 Ом;
    • обеспечивает установку шумового тока (12±2) мА на несимметричном выходе на нагрузке с сопротивлением от 0 до 210 Ом;
  • в модуле ГШ (блок ТЕИ14-1):
    • от минус 10 до 9 дБ — на антенном выходе на нагрузке с сопротивлением (3,9 ± 0,2) Ом;
    • от минус 10 до 20 дБ — на симметричном выходе на нагрузке с сопротивлением (600 ± 30) Ом;
    • от минус 10 до 8 дБ — на несимметричном выходе на нагрузке с сопротивлением (150 ± 7,5) Ом;
  • в модуле ГШ (блок ТЕИ14-2):
    • от минус 10 до 9 дБ — на антенном выходе на нагрузке с сопротивлением (10 ± 0,1) Ом;
  • в модуле ГШ (блок ТЕИ15):
    • от минус 64 до минус 27 дБ — на симметричном выходе на нагрузке с сопротивлением (300 ± 15) Ом;
    • от минус 64 до минус 31 дБ — на несимметричном выходе на нагрузке с сопротивлением (200 ± 10) Ом.

Потребляемая мощность комплексами

• П220, П220-2 при питании от сети переменного тока от 187 до 242 В частотой (50 ±1 ) Гц не более 90 ВА;
• П220, П220-2 при питании от внешнего источника постоянного тока от 18 до 30 В не более 80 Вт;
• П220-1, П220-3 при питании от внешнего источника напряжения постоянного тока (60 ±6) В не более 80 Вт.

Потребляемая мощность пультом ФАО06

• при питании от сети переменного тока от 187 до 242 В частотой (50 ±1 ) Гц не более 12 ВА;
• при питании от внешнего источника постоянного тока от 18 до 30 В не более 10 Вт.

Габаритные размеры

Масса

Производитель: АО «Калугаприбор», г. Калуга

Источник

Комплекс П220

Комплексы П220 – универсальные генераторы шума, предназначенные для активной защиты объектов информатизации путем маскирования побочных электромагнитных излучений и наводок (ПЭМИН) шумовыми сигналами.

Применение комплексов П220 позволяет обеспечить:

• зашумление кабелей станционного монтажа и магистральных кабелей;
• зашумление абонентских и соединительных линий;
• пространственное зашумление при использовании соответствующих антенн;
• зашумление цепей электропитания и заземления;
• замену генераторов шума П-219АМ, П-219Б, П218-1М, П218-2М П217А, П217Б.

Комплексы конструктивно выполнены по модульному принципу и представляют собой набор генераторов шумов (ГШ) различной мощности, обеспечивающих формирование случайных шумовых сигналов с непрерывным спектром в диапазоне частот от 20 до 10000 Гц и от 2 Гц до 1,5 МГц.

В качестве источника шума используются тепловые шумы. Базовым блоком комплекса является аппарат ТАФ07 (ТАФ07-1), в который устанавливается блок питания и контроля ТЕИ-13 (ТЕИ13-1) и от 2-х до 10-ти модулей ГШ в различной их комбинации. Вариант поставки определяется в соответствии с потребностью заказчика.

Модули генераторов шума U(А) — блок ТЕИ14 и шума (I) — блок ТЕИ14-1 имеют в своем составе независимый источник шума с усилителем мощности и предназначены для зашумления двух симметричных и шести несимметричных линий (цепей нагрузки) в кабелях станционного монтажа и магистральных линиях в диапазоне частот от 20 до 10000 Гц с непрерывным спектром.

Модуль широкополосного генератора шума — блок ТЕИ14-2 имеет в своем составе независимый источник шума с усилителем мощности, предназначенный для зашумления цепей питания, заземления с помощью согласующих устройств типа «трансформатор тока» и пространственного зашумления с использованием соответствующих НЧ- или ВЧ- антенн в диапазоне частот (2 – 1500000) Гц с непрерывным спектром.

Усилители мощности блоков ТЕИ14, ТЕИ14-1 и ТЕИ14-2 имеют возможность подключения внешнего источника шумового сигнала.

Модуль генератора шума U(Б) — блок ТЕИ15 имеет в своем составе восемь независимых источников шума с симметричными выходами и предназначен для зашумления абонентских и соединительных линий связи, обеспечивая возможность как симметричного, так и несимметричного подключения.

Выходы независимых источников шума в состоянии поставки объединены попарно-параллельно («горячее» резервирование) для увеличения интервала регламентных работ до одного года.

-периодичность регламентных работ один раз в год;
-режим автономного контроля;
-режим взаимодействия с пультом ФАО06;
-автоматическая смена режимов контроля;
-непрерывная круглосуточная работа;
-возможность замены отдельных модулей ГШ без выключения питания;
-раздельная плавная регулировка выходного уровня случайного сигнала каждого канала.

Питание:
П220, -2: 187..242В 50Гц; 18-30В
П220-1, -3: 60±В
ФАО06: 187..242В 50Гц; 18-30В

Габариты:
ТАФ07: 210х368х700 мм
ФАО06: 131х370х236 мм

Масса:
ТАФ07: 30 кг
ФАО06: 8,5 кг

Пульт ФАО 06 предназначен для дистанционного контроля комплексов П220, П220-1 в количестве до 16 штук при их нахождении от пульта на расстоянии до 6 километров.

Пульт имеет возможность подсоединения к ПЭВМ типа IBM PC по интерфейсу USB для передачи на ПЭВМ информации о конфигурации системы — количество комплексов П220, П220-1, количество и тип включенных каналов в каждом комплексе, количество и тип работающих линий (нагрузок) в каждом канале и информации об авариях в любой из цепей нагрузок с указанием даты и времени появления аварии.

Сервисное программное обеспечение к ПЭВМ, работающее в операционной среде WINDOWS XP, обеспечивает вывод на экран дисплея и распечатку на принтере информации о текущей конфигурации комплексов и информации об авариях в форме аппаратного журнала.

Комплексы П220, П220-2, пульт ФАО 06 работают от сети переменного тока от 187 до 242 В частотой (50±1) Гц или от внешнего источника постоянного тока от 18 до 30 В (аккумулятор или объектовый источник), комплексы П220-1, П220-3 работают от внешнего источника напряжения постоянного тока (60 ± 6) В.

Комплекс имеет независимые каналы:

• от двух до десяти (при варианте поставки комплексов с блоками ТЕИ14, ТЕИ14-1 или ТЭИ14-2 от двух до десяти);
• от четырех до сорока (при варианте поставки комплексов с блоками ТЕИ15 от одного до десяти) или
• от восьми до восьмидесяти (при варианте поставки комплексов с блоками ТЕИ15 от одного до десяти) при распараллеливании каналов в случаях, оговоренных в «Предписании. ».

В комплексе обеспечивается автоматический встроенный контроль уровня сигнала (шумового тока) по всем выходам со срабатыванием световой и звуковой (с возможностью оперативного отключения) сигнализации АВАРИЯ:

• при обрыве и коротком замыкании цепей нагрузки по всем симметричным и несимметричным выходам модулей ГШ (блоки ТЕИ14, ТЕИ14-1);
• при снижении (повышении) уровня сигнала (шумового тока) на выходах модулей ГШ (блоки ТЕИ14, ТЕИ14-1, ТЕИ14-2) более, чем на (3 ± 0,5) дБ;
• при снятии питающих напряжений с модуля ГШ (блок ТЕИ15);
• при пропадании одного из напряжений питания

220В или =24В для комплексов с аппаратом ТАФ07.

* Цена указана: обычным шрифтом — приборы складского хранения; полужирным — выпускаемые в настоящее время; в скобках — без НДС; без скобок — с НДС.
Цена на государственную поверку указана без учета наценок за срочность.

Цена приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и может быть изменена.
