Форум владельцев автомобиля Carina E |
|
Текущее время: Пн сен 04, 2023 11:21 pm |
Сообщения без ответов | Активные темы
| Автор |
Сообщение |
|
|
Заголовок сообщения: помогите с установкой сигналки!
 Добавлено: Пн апр 20, 2009 2:14 pm
|
 |
| На доске почета |
 |
Зарегистрирован: Пн фев 23, 2009 11:52 am
Сообщения: 1044
Откуда: Германия
Репутация: 16 [ ? ]
Машина: Toyota Picnic
Год выпуска: 1998
Двигатель: 3S-FE
|
доброго времени суток уважаемые кариновладельцы!надеюсь на вашу помощь.на днях мне придарили сигнализацию giordon g 686.понимаю,что модель не самая удачная,но дарёному коню в зубы не смотрят! теперь надо устанавливать,но инструкция только на инглише в котором я дуб дубом,поэтому возникло несколько вопросов.по порядку:
1. реле по схеме(фото 1) включается в разрыв какого-то провода от замка зажигания.КАКОГО? и ещё,белый провод от реле обозначен пунктиром,КУДА его подключать?
2. какой провод подключается на + аккума?
3. по какой из трёх схем(фото 2) подключать провода к релле центального замка?
4.на лампы передних поворотов идут два коричневых провода,один из которых соединён с красным,а какой провод подключать к задним поворотам?
5. что за белый провод joint key on ACC position?
| Вложения: |
|
Комментарий к файлу: фото1
Изображение 0001.jpg [ 155.71 КБ | Просмотров: 5408 ]
|
|
Комментарий к файлу: фото2
Изображение 0002.jpg [ 229.47 КБ | Просмотров: 5224 ]
|
_________________
Была CARINA E 04.96. kombi 7A-FE LB, 1.8l.англичанка.185.км. Бенз+газ
Сейчас
Toyota Picnic 12.98 3S-FE 154 т.км. Бенз+Газ.
Citroen Berlingo First. 2006. 1,4 бенз.
,,Пути Тока неисповедимы как пути Господни!» (Конфуций).
|
| Вернуться к началу |
|
 |
|
SoSed60
|
Заголовок сообщения:
Добавлено: Пн апр 20, 2009 2:26 pm
|
|
Зарегистрирован: Пт сен 19, 2008 10:26 am
Сообщения: 1523
Откуда: СПб, Псков
Репутация: 25 [ ? ]
|
Блин все тут понятно тока смотри схему.
Добавлено спустя 4 минуты 37 секунд:
Релюха ставится в разпыв плюсового провода зажигания как правило, но вообще ее можно ставить на что угодно, принцып простой, когда ставишь на сигнализацию, цепь этим реле разрывается, снимаешь с сигналки цепь соединяется. У нас я бы его поставил бы на один из проводов который на трамблер идет.
На акум кидается красный провод
3) по В
4) Кидается это дело только на две стороны (право, лево) соответственно эти провода кидаются на переключатели поворотов.
5) Х.з. надо смотреть всю распиновку. К электросхемам обычно дают описание всех проводов.
Вроде все. Че не понятно — спрашивай.
_________________
Было:
Toyota CarinaE 1994г., Сарай, Японка 1,6. 4А-FE LB 99 л.с. (очень удобно при расчёте транспортного налога и страховки:)) прошла уже 323 000 км.
Сейчас:
Toyota Аvensis1 2001г. Седан 1,6 3ZZ-FE 110 л.с. Едешь и тишина…..
Последний раз редактировалось SoSed60 Пн апр 20, 2009 2:33 pm, всего редактировалось 5 раз(а).
|
| Вернуться к началу |
|
|
|
ribalov75
|
Заголовок сообщения:
Добавлено: Пн апр 20, 2009 2:38 pm
|
|
Зарегистрирован: Пн фев 23, 2009 11:52 am
Сообщения: 1044
Откуда: Германия
Репутация: 16 [ ? ]
Машина: Toyota Picnic
Год выпуска: 1998
Двигатель: 3S-FE
|
SoSed60 писал(а):
Блин все тут понятно тока смотри схему.
если не затруднит,то по порядку пожалуйста,1?.2?.3?.4?.5?.,
Добавлено спустя 10 минут 46 секунд:
SoSed60 писал(а):
Вроде все. Че не понятно — спрашивай.
спасибо,по мере установки думаю появятся ещё вопросы.как тока,так сразу!
_________________
Была CARINA E 04.96. kombi 7A-FE LB, 1.8l.англичанка.185.км. Бенз+газ
Сейчас
Toyota Picnic 12.98 3S-FE 154 т.км. Бенз+Газ.
Citroen Berlingo First. 2006. 1,4 бенз.
,,Пути Тока неисповедимы как пути Господни!» (Конфуций).
|
| Вернуться к началу |
|
|
|
Vitek
|
Заголовок сообщения:
Добавлено: Пн апр 20, 2009 2:40 pm
|
|
Зарегистрирован: Пн апр 14, 2008 2:45 am
Сообщения: 2997
Откуда: Моск.обл. г.Юбилейный
Репутация: 87 [ ? ]
Машина: Carina-E Hatch
Год выпуска: 1997
Двигатель: 7A-FE LB
|
ribalov75
Чего фотки-то мелкие такие выложил? Все глаза переломал.
1. Провод от замка до катушки зажигания (High coil). Белый, судя по всему, вешается на плюс от того же замка, а жёлтый при включении режима тревоги (охраны) коротится схемой сигналки на массу. В результате реле срабатывает и снимает питание с катушки.
2. Чёт не нашёл.  Похоже на опечатку. Красный на схеме немного не дополз до аккума, уткнувшись в провод на поворотники. Если на красном висит колодка предохранителя — то по идее он должен вешаться на «+».
3. разбираемся
4. Задние в машине подключены параллельно передним.
5. На замок, к контакту, на котором есть напряжение при вкл. зажигания (положение ключа Acc).
_________________
Что один человек сделал, — другой всегда разобрать сумеет! (кузнец из к/ф «Формула любви»)
Carina-E Liftback 01/97 7A-FE(LB)
Последний раз редактировалось Vitek Пн апр 20, 2009 2:44 pm, всего редактировалось 1 раз.
|
| Вернуться к началу |
|
|
|
ribalov75
|
Заголовок сообщения:
Добавлено: Пн апр 20, 2009 2:45 pm
|
|
Зарегистрирован: Пн фев 23, 2009 11:52 am
Сообщения: 1044
Откуда: Германия
Репутация: 16 [ ? ]
Машина: Toyota Picnic
Год выпуска: 1998
Двигатель: 3S-FE
|
Vitek писал(а):
3. разбираемся
по описанию вроде по первому верхнему эскизу????? или???
Добавлено спустя 2 минуты 26 секунд:
Vitek писал(а):
Если на красном висит колодка предохранителя — то по идее он должен вешаться на «+».
точно,висит колодка,значит на +.
_________________
Была CARINA E 04.96. kombi 7A-FE LB, 1.8l.англичанка.185.км. Бенз+газ
Сейчас
Toyota Picnic 12.98 3S-FE 154 т.км. Бенз+Газ.
Citroen Berlingo First. 2006. 1,4 бенз.
,,Пути Тока неисповедимы как пути Господни!» (Конфуций).
|
| Вернуться к началу |
|
|
|
Лев
|
Заголовок сообщения:
Добавлено: Пн апр 20, 2009 2:49 pm
|
|
Зарегистрирован: Пн апр 06, 2009 7:41 pm
Сообщения: 4715
Откуда: Санкт-Петербург
Репутация: 84 [ ? ]
|
Недавно снимал сигналку у себя, балый прод был по видимому протестирован на разрыв но не использован. Реле поставленно на белый с черным. Битание на сигналку шло с тагоже замка с выше упомянутого белого)
_________________
Carina E 3S-FE 93г. Японка, левый руль, МКПП
+Nissan Note, Ford Explorer I, Skoda Yeti, VW Multivan T5, Mercedes R-Class W251
Будь тем кто ты есть…. до грани и за гранью
Хочешь создать тему? тогда тебе сюда
viewtopic.php?t=1607
|
| Вернуться к началу |
|
|
|
Vitek
|
Заголовок сообщения:
Добавлено: Пн апр 20, 2009 2:52 pm
|
|
Зарегистрирован: Пн апр 14, 2008 2:45 am
Сообщения: 2997
Откуда: Моск.обл. г.Юбилейный
Репутация: 87 [ ? ]
Машина: Carina-E Hatch
Год выпуска: 1997
Двигатель: 7A-FE LB
|
ribalov75 писал(а):
или???
У тебя штатно ЦЗ стоит? Мля, у меня схемы под рукой нет (в машине лежит), под рукой только от Короллы. Там реле интегрированное не разложено по потрохам. Непонятно куда чего подаётся. А в Карине, может, и по-другому.
_________________
Что один человек сделал, — другой всегда разобрать сумеет! (кузнец из к/ф «Формула любви»)
Carina-E Liftback 01/97 7A-FE(LB)
|
| Вернуться к началу |
|
|
|
SoSed60
|
Заголовок сообщения:
Добавлено: Пн апр 20, 2009 2:53 pm
|
|
Зарегистрирован: Пт сен 19, 2008 10:26 am
Сообщения: 1523
Откуда: СПб, Псков
Репутация: 25 [ ? ]
|
Слово сочетание CENTRAL-CONNTROL вам ничего не напоминает?
_________________
Было:
Toyota CarinaE 1994г., Сарай, Японка 1,6. 4А-FE LB 99 л.с. (очень удобно при расчёте транспортного налога и страховки:)) прошла уже 323 000 км.
Сейчас:
Toyota Аvensis1 2001г. Седан 1,6 3ZZ-FE 110 л.с. Едешь и тишина…..
|
| Вернуться к началу |
|
|
|
Vitek
|
Заголовок сообщения:
Добавлено: Пн апр 20, 2009 2:58 pm
|
|
Зарегистрирован: Пн апр 14, 2008 2:45 am
Сообщения: 2997
Откуда: Моск.обл. г.Юбилейный
Репутация: 87 [ ? ]
Машина: Carina-E Hatch
Год выпуска: 1997
Двигатель: 7A-FE LB
|
SoSed60
Напоминает. Только там о нём во всех трёх вариантах упоминается.
ribalov75 Вот, кстати, на будущее:
http://www.translate.ru/
_________________
Что один человек сделал, — другой всегда разобрать сумеет! (кузнец из к/ф «Формула любви»)
Carina-E Liftback 01/97 7A-FE(LB)
|
| Вернуться к началу |
|
|
|
ribalov75
|
Заголовок сообщения:
Добавлено: Пн апр 20, 2009 3:06 pm
|
|
Зарегистрирован: Пн фев 23, 2009 11:52 am
Сообщения: 1044
Откуда: Германия
Репутация: 16 [ ? ]
Машина: Toyota Picnic
Год выпуска: 1998
Двигатель: 3S-FE
|
Vitek писал(а):
У тебя штатно ЦЗ стоит?
да, ц.з. стоит в штатном исполнении.
Vitek писал(а):
Вот, кстати, на будущее:
http://www.translate.ru/
спасибо! а то по немецки шпрехаю,а тут вот…..
_________________
Была CARINA E 04.96. kombi 7A-FE LB, 1.8l.англичанка.185.км. Бенз+газ
Сейчас
Toyota Picnic 12.98 3S-FE 154 т.км. Бенз+Газ.
Citroen Berlingo First. 2006. 1,4 бенз.
,,Пути Тока неисповедимы как пути Господни!» (Конфуций).
|
| Вернуться к началу |
|
|
|
ribalov75
|
Заголовок сообщения:
Добавлено: Пн май 25, 2009 11:57 pm
|
|
Зарегистрирован: Пн фев 23, 2009 11:52 am
Сообщения: 1044
Откуда: Германия
Репутация: 16 [ ? ]
Машина: Toyota Picnic
Год выпуска: 1998
Двигатель: 3S-FE
|
привет всем!!! сегодня поставил сигнализацию,но возникли некоторые проблеммы!
1) после снятия с охраны открываешь любую дверь и начинают моргать поворотники!!!! моргают 30 сек. и выключаются.если закрыть дверь,то моргания прекращаются. короче они моргают каждый раз после открывания двери по 30 сек. вобщем картина такая: подьезжаешь куда нибудь,выходишь,а они уже блымкают и как дурак скорее закрываешь дверь!!!
2) если машина закрыта с ключа,то при нажатии кнопки на брелке на открывание просто моргают повороты,а замок не срабатывает. приходится сначала нажимать на закрытие,а потом на откр.
_________________
Была CARINA E 04.96. kombi 7A-FE LB, 1.8l.англичанка.185.км. Бенз+газ
Сейчас
Toyota Picnic 12.98 3S-FE 154 т.км. Бенз+Газ.
Citroen Berlingo First. 2006. 1,4 бенз.
,,Пути Тока неисповедимы как пути Господни!» (Конфуций).
|
| Вернуться к началу |
|
|
|
d’Dron
|
Заголовок сообщения:
Добавлено: Вт май 26, 2009 1:28 am
|
|
Зарегистрирован: Вт мар 25, 2008 8:49 pm
Сообщения: 146
Откуда: Выборг
Репутация: 3 [ ? ]
|
по поводу поворотников, думаю нужно посмотреть режимы (в паспорте от сигналки есть таблица заводских и возможных параметров) и отключить мигание поворотов. По поводу замков… Странно, ведь когда закрываешь ключом, то сигнализация считает двери открытыми. Но ведь это не должно влиять, т.к. если при открытых замках нажать кнопрку окрывания, замки все равно должны щелкнуть на открытие (это необходимо проверит опытным путем)…. Может этот экземпляр сигналки не в состоянии подавать на ЦЗ подряд один и тот же сигал управления, а только поочередно
_________________
Сarina E’92, 4A-FE LB Седан
|
| Вернуться к началу |
|
|
|
HeX
|
Заголовок сообщения:
Добавлено: Вт май 26, 2009 2:11 am
|
|
Зарегистрирован: Сб дек 13, 2008 2:47 am
Сообщения: 41
Откуда: Мурманск
Репутация: 0 [ ? ]
|
|
| Вернуться к началу |
|
|
|
ribalov75
|
Заголовок сообщения:
Добавлено: Вт май 26, 2009 3:06 am
|
|
Зарегистрирован: Пн фев 23, 2009 11:52 am
Сообщения: 1044
Откуда: Германия
Репутация: 16 [ ? ]
Машина: Toyota Picnic
Год выпуска: 1998
Двигатель: 3S-FE
|
короче перерыл весь интернет и выискал такую же проблемму у людей на немецком форуме по втосигнализациям. оказывается у этой дерьмовой модели так задумано,типа предупреждение водителя и остальных участников дорожного движения об открытой или не плотно закрытой двери!
d’Dron писал(а):
по поводу поворотников, думаю нужно посмотреть режимы (в паспорте от сигналки есть таблица заводских и возможных параметров) и отключить мигание поворотов.
у меня мануал очень скудный и к тому-же на англицком  ,а на великом и могучем русском найти ни где не могу  . может как-то и можно эту опцию отключить. кто знает, где можно скачать мануал на giordon 686, хотябы на немецком!?
_________________
Была CARINA E 04.96. kombi 7A-FE LB, 1.8l.англичанка.185.км. Бенз+газ
Сейчас
Toyota Picnic 12.98 3S-FE 154 т.км. Бенз+Газ.
Citroen Berlingo First. 2006. 1,4 бенз.
,,Пути Тока неисповедимы как пути Господни!» (Конфуций).
|
| Вернуться к началу |
|
|
|
d’Dron
|
Заголовок сообщения:
Добавлено: Вт май 26, 2009 3:04 pm
|
|
Зарегистрирован: Вт мар 25, 2008 8:49 pm
Сообщения: 146
Откуда: Выборг
Репутация: 3 [ ? ]
|
Ну, есть вариант и перевести на русский….
_________________
Сarina E’92, 4A-FE LB Седан
|
| Вернуться к началу |
|
|
Кто сейчас на конференции
|
|
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2
|
|
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения
|
|
Автосервис «Ралли»
Обновлено: 03.09.2023
Читайте также:
- Установка магнитолы бмв е46 — 87 фото
- Установка светящихся накладок на пороги приора — 85 фото
- Как снять печку ниссан навара — 83 фото
agv88
Был больше месяца назад
Комментарии
46
Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.

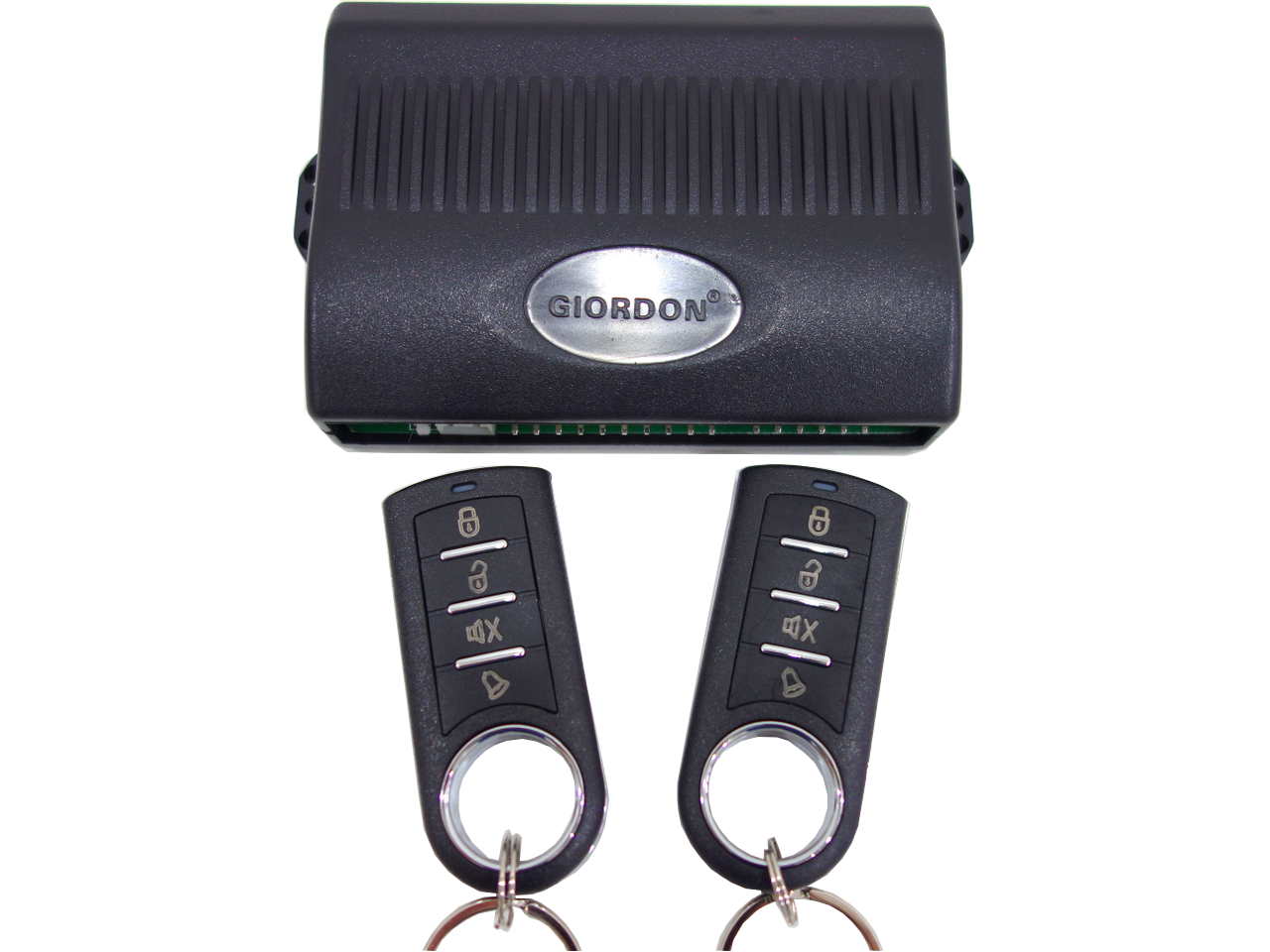

Привет. Приятный брелок у цз. А есть такая функция у него, чтоб постоянно питание подавать при нажати на брелке? Типа нажал и фары горят, нажал потухли?
Привет. Даже не знаю) Машину продал уже давно так сразу и не вспомню
Короче мучился при наличии инструкции часа 2 всё таки поставил, в инструкции главное слово это «ванод», я вроде в электрике немного соображаю но такого ещё не видел, схема ужас…
ванод?))) это что то новенькое))))
Можешь мне объяснить: к сигналке можно напрямую активаторы подключать или у них у цз свой блок должен быть?
активаторы конешно можно подключить на прямую к блоку но мозги могут сгореть быстро, поэтому надо ставить через реле это так сказать бюджетный вариант установки)) придеться прикупить 2 реле на 5 контактов. у меня 2 года сигналка простояла без нареканий работала.
Sanya205ex
Можешь мне объяснить: к сигналке можно напрямую активаторы подключать или у них у цз свой блок должен быть?
или если не хочеш заморачиваться с таким вариантом то уже купи готовый блок ЦЗ с активаторами там нужно только провода соединить и все)
спасибо просто уже идет готовый заказ ЦЗ с активаторами, и на руках есть сигналка Шер-хан 6
Подскажите пожалуйста, хочу купить с алиэкспрессебэй сигналку обычную … смогу ли я без блока ЦЗ подключить к той сигналке активаторы? или нужно будет еще за столько же денег купить ЦЗ с активаторами?
вот хочу к примеру эту… www.ebay.com/itm/1-Way-Ca…stems&hash=item5afe2538bf
подключите без проблем! даже на самой сигналке есть жгут проводов на ЦЗ. только не советую на прямую соединять активаторы с блоком сигналки, лучше пользоваться реле. одно на открывание второе на закрывание дверей. релюшку надо 5контактную. у меня там схеме есть как ее правильно запитать
Что значит 33? белый провод ACC Он ищё и стерает информацыю если машыну вскрывали я так понил в других мануалах уминя кокда дверь открываешь мигают паваротники это получаетца за белого провода ACC? я его не подключил думал это на релюшку для блакировки зажыгание . Аты что его подключил я так понил постояно 12+ или я не догнал ещё что обозначает 33 ?
ЗЗ(замок зажигания), у меня тоже мигали но не изза провода АСС, когда дверь открываеш срабатывают концевики на дверях, вот поэтому и начинают повороты мигать, но видал сигналки на каторых такого нету. а эту релюшку на блокировку стартера я не подсоединял т.к. мне сигналка была нужна чисто для открывания закрывания замков дверей) АСС я подкоючал на толстый красный провод на замке зажигания, на нем ток появляеться только когда зажигание включаеш) вот как то так)))
Я его подключил он мне при закрытия двери сигнал поваротниками мигает я так непонил длячего ACC провад его функцыя и как ты зделал чтоб при открытия двери не мигали паворотники ?
а что за сигналка у тебя вообще стоит?)
Похожа на тваю только называетца C-001С КИТАЯ одна итожыя схема подключения скажы функцыя богажника как работает ?
на багажник не подключал провод. там у меня просто ключом открывалась дверь
natan33
Я его подключил он мне при закрытия двери сигнал поваротниками мигает я так непонил длячего ACC провад его функцыя и как ты зделал чтоб при открытия двери не мигали паворотники ?
у меня мигали поворотники постоянно как только двери открываеш))
Уже установи на подобе такой сигналки функцыя провада ACC какая кто подскажет если её не подключить значит сигналка не будит знать что машына едит и включитца охрана я правельно понил ?
даа)) я сначала его не подключил к замку зажигания, сел в машину, завел и поехал прошло 30 секунд и машина закрылась))) патом подключил этот проводок на красный провод в ЗЗ и проблема была решена))
отпишись как получилось) у меня сигналка тоже в планах!)
Все комментарии
Здравствуйте, уважаемые форумчане! У меня проблема: купил китайскую сигналку, со схемой, вроде, разобрался и подключил. Всё работает, на сигналку встаёт, активаторы клацают, на открытие дверей ревёт. Но при отключенной сигналке при открытии дверей в течении секунд 15 мигают габариты, потом тухнут, а через небольшой промежуток опять мигают. Двери закрываешь — перестаёт мигать. Чё за хрень? Кто знает?
-
45.8 KB
· Просмотры: 30
Возможно так задумано производителем и это нормально для этой сигнализации(ну такая у китайцев сигнализация не закрытой двери  ).
Что на этот счет пишут наши китайские товарищи в инструкции?
Здравствуйте, уважаемые форумчане! У меня проблема: купил китайскую сигналку, со схемой, вроде, разобрался и подключил. Всё работает, на сигналку встаёт, активаторы клацают, на открытие дверей ревёт. Но при отключенной сигналке при открытии дверей в течении секунд 15 мигают габариты, потом тухнут, а через небольшой промежуток опять мигают. Двери закрываешь — перестаёт мигать. Чё за хрень? Кто знает?
Это должна быть програмируемая функция, просто по умолчанию включена в заводских настройках. Смотрите програмируемые функции в инструкцие.
Я поставил себе Starline A91. Дык там есть функция чтоб было оповещение о том что какая-то дверь открыта. Дык я думал здорово, диод что у лобового будет светится. Запрограммировал функцию. А оказывается моргают поворотники…Сразу же отключил эту функцию бредовую.
В наших машинах это вообще бесполезная функция потому,что концевики дверей всё равно «видят» не плотно закрытую дверь как закрытую,а при движении и так явно слышно что дверь не закрыта
Я тоже думаю, что функция программируемая, но инструкция на ломанном английском. Не один день нужен на перевод. Вот сижу, перевожу англо-китайский
Я тоже думаю, что функция программируемая, но инструкция на ломанном английском. Не один день нужен на перевод. Вот сижу, перевожу англо-китайский
Ищи таблицы, там программы настраиваются.
В наших машинах это вообще бесполезная функция потому,что концевики дверей всё равно «видят» не плотно закрытую дверь как закрытую,а при движении и так явно слышно что дверь не закрыта
Это всё исправляется!) Я например, чтоб видеть закрыта дверь ДО КОНЦА или нет, срезал везде головки. И теперь отлично. Главное не переборщить. Иначе вообще ничего чувствовать не будут)
на счет моргания при открытых дверях — на многих сигналках встречал, я световую сигнализацию на поворотники цепляю, так мне кажется интереснее и заметнее что моргает.
Я на поворотники и поставил. Слишком долго они моргают — перебор.
функция должна программироваться, попробуй инструкцию перевести на русский.
На китайской джели, когда открываеш дверь моргает аварийка. Видимо у тебя в сигналке таже функция.
Понравилась статья? Поделить с друзьями:
Ginkgo biloba купить инструкция по применению
Ginkgo biloba инструкция на русском турция
Ginkgo biloba инструкция на русском египет
Ginkgo biloba инструкция на русском 240mg
Ginkgo biloba инструкция на русском 240 mg
| |
