Глюкофон своими руками чертеж инструкция

Оглавление:

1. Изготовление глюкофона из нового баллона
2. Какого размера сделать глюкофон?
3. Как сделать глюкофон из старого баллона?

О существовании глюкофона — перкуссионного инструмента,
тонального лепесткового барабана, знают немногие, хотя с каждым днем его
почитателей становится все больше. Многие путают глюкофоны с хангами, но это
абсолютные разные инструменты, и можно сказать, что глюкофон – это упрощённый
вариант ханга.

Не все также знают, что глюкофон можно сделать своими
руками. Изготавливают его из газовых баллонов, а готовый инструмент
представляет собой две чаши, одна из которых оснащена лепестками, а другая —
резонирующими отверстиями. Звучание этого музыкального инструмента завораживает
своими мажорными, минорными или интегральными ладами, на каждый из которых
можно настроить инструмент самостоятельно.

В настоящее время известно большое количество различных музыкальных инструментов во всем мире. Глюкофон изобрели совсем недавно, но он уже успел
покорить многих любителей музыки. Этот инструмент обладает интересным
свойством: пространство вокруг него полностью заполняется звуком, напоминающим
колокольный перезвон, если ударить по прорезанным в металлической сфере
лепесткам пальцами, молоточком или специальными палочками. Музыканты, играющие
на этом инструменте, называются хэнгдрамерами.

Видео о том, как сделать глюкофон

Изготовление глюкофона из нового баллона

Для изготовления этого инструмента необходимо подготовить:

• Ножовку по металлу.
• Воронку и ведро для воды.
• Пустой баллон из-под газа-пропана.
• Пустую пластиковую бутылку.
• Болгарку и защитную сварочную маску.

Для работы следует использовать только новые баллоны,
поскольку они более безопасны. Следует знать, что при распиливании старого
баллона, даже если он полностью пустой и стоял открытым около 10 лет,
существует серьёзный риск для жизни.

Как звучит этот инструмент, можно услышать из массы
видеозаписей, размещенных в интернете. Играть на глюкофоне сможет даже человек,
не имеющий музыкального образования и каждый, кто хотя бы один раз попробовал
прикоснуться специальной палочкой с мягким наконечником к этому инструменту,
сможет подтвердить, что звук получается просто фантастический.

Процесс
изготовления

1. Сначала следует открыть вентиль баллона и убедиться, что
   в нём нет остатков газа. Если вы не слышите характерного звука выходящего газа,
   намыльте входное отверстие клапана и убедитесь, что газа в баллоне нет.
2. Затем нужно положить баллон на бок и спилить ножовкой по
   металлу латунный вентиль. Латунь достаточно легко поддаётся пилению ножовкой.
3. Когда вы будете пилить, нужно чтобы кто-то поливал водой
   место отпиливания, чтобы предотвратить образование искр. Для этого можно
   использовать пластиковую бутылку или поливочный шланг.
4. После того как вентиль будет отделён от баллона, в него
   следует налить воду до самого верха из поливочного шланга или через воронку.
5. Во время наполнения баллона водой нужно периодически его
   встряхивать, смывая таким образом конденсат со стенок.
6. Затем вода из баллона сливается. Следует отметить, что
   эта вода будет иметь довольно неприятный резкий запах пропана, и, если вылить
   её возле своего дома, то место, в которое вы её выльете, будет очень долго
   издавать неприятный запах. Поэтому лучше отвезти баллон на мусорную свалку и
   слить воду там.
7. Затем распилите баллон с помощью болгарки. Толщина его
   стенок составляет 2-3 мм, поэтому процесс распила не вызовет особенных
   трудностей.
8. Теперь нужно с помощью металлической щетки или
   специальной насадки на дрель удалить всю краску с поверхности баллона и
   тщательно её отшлифовать. Если этого не сделать сразу, то после, в процессе
   шлифовки уже готового инструмента, вы столкнётесь с проблемой изменения строя
   инструмента.
9. Если для изготовления глюкофона использовался импортный
   баллон, то на листе картона следует начертить следующую схему:

1. По схеме делается шаблон, который после переносится на
   поверхность баллона.

1. Каждый лепесток глюкофона должен содержать отверстия,
   которые следует просверлить дрелью.

2. Затем пропилите электро-лобзиком лепестки и обработайте
   наждачной бумагой острые края.
3. Если вы используете баллон советского производства, то
   придётся поиграть с масштабами, чтобы подобрать необходимые размеры. Всего
   должно получиться восемь лепестков — 4 большого размера и 4 — поменьше. Чем
   большее количество лепестков, тем сложнее по ним попадать, но в таком случае
   получается большая разница в звучании, что делает инструмент более интересным.

Какого размера сделать глюкофон?

• Инструменты средних размеров удобнее настраивать,
  поскольку в них максимально сбалансированы и звучат довольно чисто как низкие,
  так и высокие ноты. К тому же переносить глюкофон небольшого размера
  значительно проще.
• На глюкофонах маленьких размеров будут хуже звучать
  низкие ноты, поэтому строй таких инструментов обычно делается выше для
  обеспечения кристального звука без металлического призвука. Инструменты при
  этом легки и компактны.
• Если изготавливать инструмент большого размера, то из-за
  толстой стали не будут получаться высокие ноты. Такие инструменты тяжелые,
  низкие и гудят, как колокола, да и в изготовлении они более сложные.
• Глюкофон можно изготовить сферической, элептической или
  дискообразной формы. Его звучание зависит от длины и ширины лепестков, их
  количества и толщины материала, из которого он был изготовлен. Такие инструменты
  могут содержать от 4 до 13 нот.

Как сделать глюкофон из старого баллона?

Как сделать глюкофон из старого газового баллона? Для
начала потребуется найти сам баллон. Его можно приобрести, к примеру, в пункте
приёма металлолома.

При этом нужно знать, что в старом баллоне всегда
содержится остаток газового конденсата, поэтому при работе он может взорваться,
если не соблюдать элементарные правила безопасности.

Выполняйте действия в соответствии с инструкцией:

1. Выкрутите у баллона вентиль, отрежьте его верхнюю часть,
   дно и подошву.

1. Место, где находился вентиль, следует вырезать, как
   показано на фото:

1. Детали, которые вы отделили от корпуса баллона, и будут
   использованы для изготовления инструмента.

1. Далее потребуются сварные работы, чтобы соединить эти
   детали вместе. Сваривать следует в четырёх местах в виде креста.

1. Теперь нужно придать отверстию более благородный вид.

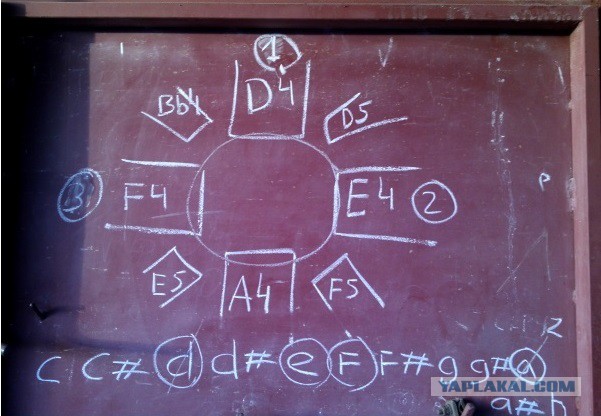

1. Для изготовления данного глюкофона используется
   классическая пентатоника, разработанная американскими умельцами:

1. Эта схема наносится на поверхность глюкофона с помощью
   маркера. При этом нужно точно соблюдать все пропорции и размеры. Далее
   требуется нарезать лепестки для верхней сферы. Это очень ответственная работа,
   поскольку от этих лепестков и будет зависеть звучание будущего инструмента.
2. Работа начинается с самого большого лепестка, который
   будет давать самую низкую ноту D.
   Лепесток имеет квадратную форму (как и все лепестки глюкофона), ширину 5, 5 см
   и длину 6 см. На этом этапе многие неопытные мастера обнаруживают, что первый
   вырезанный лепесток не даёт желаемого звука. Изменять его не стоит, поскольку
   звучание появится только после того, как будут вырезаны несколько остальных
   лепестков.
3. Затем следует приступить к вырезанию следующего большого
   лепестка — A. После
   того как он будет сформирован, появится звучание у первого лепестка D.

1. Точная настройка выполняется с помощью ножовки по
   металлу. Для этого нужно постепенно снимать тонкие слои металла приблизительно
   1-3 мм. Если снять лишнее, то затем придётся заваривать сваркой. Поэтому на
   данном этапе следует быть предельно осторожными.

2. Когда вы вырежете все лепестки и придадите им практически
   точного звучания, требуется разрезать инструмент пополам, в местах четырёх
   сварных швов, почистить и загрунтовать инструмент внутри.
3. Затем можно снова состыковать половины инструмента и
   соединить их сварочным швом.

1. Теперь с помощью болгарки следует зачистить поверхность
   будущего инструмента. Работать необходимо аккуратно, счищая только краску и не
   задевая металл. Для удобства работы можно взять старую автомобильную шину, подходящую
   по размеру вашего глюкофона и поместить его внутрь шины. Таким образом вы
   зафиксируете инструмент в нужном положении.

2. Готовый глюкофон настраивается с помощью
   андроида-смартфона и приложения gStrings
   в качестве тюнера.
3. Затем поверхность инструмента обезжиривается, и на неё
   наносится черная матовая краска с молотковым эффектом. В результате получается глюкофон,
   который имеет просто волшебные вид и звучание!

Лепестки в вашем инструменте могут иметь как
прямоугольную, так и закруглённую или треугольную форму. Расположение и
количество их на глюкофоне также часто отличается в разных моделях:

Видео о том, как
сделать глюкофон своими руками

А Вы слышали о таком музыкальном инструменте, как глюкофон? Нравится ли Вам его звучание? Поделитесь своим мнением в комментариях.

Глюкофон — перкуссионный инструмент, тональный лепестковый барабан, . В Европе и Америке его называют steel tongue drum, tank drum. Имеет множество вариантов настройки — мажорные, минорные, интегральные, пентатонические лады. …
http://ru.wikipedia.org/wiki/Глюкофон

Новости партнёров

реклама

Со временем у меня насобиралось очень много видио с глюкофонами и порядочное кол-во информации по их изготовлению и устройству, но не было живого инструмента. Естественно я хотел его получить).
Правда, не особо горел желанием платить 300$(минимуми) ждать месяц (а может и больше) за «буржуинский» девайс, поэтому решил сделать аналог HAPI Drum из 5 литрового пропанового баллона. Плюс мне было любопытно, что вообще из этого может получится.

Дал объявление на городском форуме о покупке, практически за 2 дня нашел желаемое. Это был старый советский балон немного ржавый, с погнутыми ушами, но вообщем, вполне годный для мои целей.
Также чуть позже я узнал, что можно купить и пустые(новые) баллоны и это вообще то безопаснее, т.к распил б/у баллона даже полностью пустого и стоящего открытым лет 10, связан с серьезным риском для жизни. Единственный фактор – цена. Б/у советского производства мне обошелся в 40 грн. (около 150 руб.), новый же стоит не менее 230 грн.(890 руб.).

Далее я приведу рекомендации по распилу баллонов, найденной в интернете.

Пожалуйста, придерживайтесь этих рекомендаций!
Или других рекомендаций связанных с распиловкой взрывоопасных емкостей.

Необходимые инструменты и материалы:

Пустой газовый баллон из-под пропана
Ножовка по металлу
Воронка и ведро для воды или поливочный шланг
Пустая пластиковая бутылка
Болгарка и защитная маска для болгарки

Порядок работ

1.Откройте вентиль баллона до упора и убедитесь в том, что в нём не осталось газа. Если не слышно звука выходящего газа, необходимо намылить выходное отверстие клапана, проверить, что весь газ вышел.
2.Положите баллон на бок.
3.Возьмите ножовку по металлу.
4.Начните спиливать латунный вентиль баллона «под корень». Латунь достаточно легко пилиться ножовкой по металлу.
5.Воспользуйтесь помощью друга: во время отпиливания вентиля второй человек должен лить воду на место отпиливания из пластиковой бутылки или поливочного шланга с целью предотвращения появления искр.
6.Спилив вентиль, наполните баллон водой. Для этого можно использовать ведро (заливать воду через воронку) или длинный поливочный шланг. Наполнить баллон следует доверху.
7.По мере наполнения баллона следует взбалтывать его, чтобы смыть конденсат со стенок.
После наполнения баллона можно слить воду, но не вблизи дома, а где-нибудь у мусорной свалки, так как слитая вода иногда издает сильный запах пропана, который не пропадает в течение нескольких дней.
После всех произведённых действий баллон распиливается болгаркой. Толщина металла около 2-3 мм. Так что распиловка не должна вызвать у вас затруднения.

Взято отсюда http://www.tumba-yumba.com/node/2068

Итак с помощью моего друга мне удалось отрезать вентиль, «уши» без плачевных последствий, и промыть балон. Запах пропана стойкий –практически не выветривается. Далее некоторой неожиданностью явилось то что разметка Дениса Хавлены не годится для наших советских баллонов диаметром 22 см. Скорее всего у них в США размеры и толщина пропановых баллонов отличаются от наших. Поэтому я взял картинку вида сверху HAPI Drum-а, поиграв с маштабом, увеличил ее до диаметра 22 см. Потом перенес разметку на баллон, получив 8 лепестков – 4 больших и 4 маленьких. Сначала «прошел» длинные распилы болгаркой, потом доводил электролобзиком.

Также очень советую посмотреть подробнеешее видио Александра Лаврищева «по изготовлению глюкофона в стандартной городской квартире»)))

Вот человек делал тоже что-то подобное, посмотрите http://www.yaplakal.com/forum2/topic373534.html

Еще инструкция, правда на английском языке.

Вообщем немного заморочившись я все таки сделал глюк.
Также в процессе изготовления я пришел к нескольким выводам:

1) Cледующий «глюк» буду делать на 6 больших лепестков,так как по маленьким очень сложно попадать. Хотя именно из-за большой разницы в звучании инструмент получился весьма интересным.
2) Также следует сделать все полировочные операции до настройки, т.к шлифовка потом будет изменять строй инструмента.
3) Во время настройки нужно давать остывать металу т.к строй нагретого металла немного отличается от строя холодного.
4) Можно как понижать строй — прорезая лепесток дальше, так и повышать его. Для этого нужно уменьшить резонирующую област лепестка. Можно срезать с него часть металла по углам, или же, чтобы не увеличивать щель и не портить, так сказать «товарный вид» инструмента, снять часть материала сверху, сделав его тоньше.
5) Следует также заметить что наличие или отсутствие шаблона особо не меняет ситуацию, т.к все достигается научным методом «тыка». Я думаю можно прорезать изначально одинаковые лепестки и уже на этапе настройки, постепенно удлиняя их, настраивать инструмент.

Настраивал с помощью тюнера, китайского микрофона и знающего ноты друга,примерно так:

http://rutube.ru/tracks/1120932.html

Вот что у меня вышло. Не судите строго, первая модель)
http://vk.com/video36647525_163492768

Вторая проба
Спасибо Александру за помощь и советы. Играет наш пользователь koro
http://vk.com/video36647525_165920862

Такое вот концептуальное видео

Изготовление FunTone

Рад приветствовать, Вас, форумчане!
Вдохновившись идеей изготовления язычкового барабана, приступил к ее реализации, но, как всегда, передо мной возник целый ряд вопросов.
Телом моего барабана служит гидроаккумулятор Refix DE 12 литров, вот такой:

Размер его, D=275 мм , H= 245 мм , диаметр отверстия внизу 78 мм. толщина стенки 1,5 мм.
Бак отшкурен наждачкой 80, ниппель спилен, и заварен сваркой.
Внутри есть немного раковин от ржавчины.
Половинки сварены на заводе, не стык в стык, а путем наложения металла одной половинки на другую.
Так вот, опытные строители, подскажите пожалуйста, какого размера делать там лепестки, и какое их количество? и необходимо ли закаливать бак, делать это до настройки/пропила, или после?
Как защитить его от коррозии?

Стоит заметить, что, в том виде какой он сейчас, стуча по отверстию, он отлично резонирует, звонко.
Сам я нахожусь в Харькове, вдруг кто захочет помочь советом при личной встрече, и осмотре бака.
Фото того что получилось прикладываю:

https://pp.vk.me/c624628/v624628669/1f85b/wDqt83ZCHPc.jpg
https://pp.vk.me/c624628/v624628669/1f85b/wDqt83ZCHPc.jpg
https://pp.vk.me/c624628/v624628669/1f86d/uJ7OQHn6B4w.jpg
https://pp.vk.me/c624628/v624628669/1f876/vbo2RNTypFg.jpg

Файл «https://pp.vk.me/c624628/v624628669/1f85b/wDqt83ZCHPc.jpg» не найден!

Файл «https://pp.vk.me/c624628/v624628669/1f864/5r8uH6BqkzY.jpg» не найден!

Файл «https://pp.vk.me/c624628/v624628669/1f86d/uJ7OQHn6B4w.jpg» не найден!

Файл «https://pp.vk.me/c624628/v624628669/1f876/vbo2RNTypFg.jpg» не найден!

Это зависит от строя (звукоряда) инструмента в котором вы хотите настроить инструмент. Я бы советовал бы сделать их одинаковыми, и прорезая по длине настраивать высоту ноты.

на том этапе и с теми исходными данными которые я так понял имеются не вижу смысла настолько заморачиваться.
Но если есть желание вот тема на этот счет — «Особенности закалки глюкофонов»

Тут на вскидку вариантов несколько — воронение, покраска, гальваника…

В Харькове скоро будет вообще Мекка язычковых… такими темпами)

В теме про закалку не сказано, закаливать до распиловки/настройки или нет?

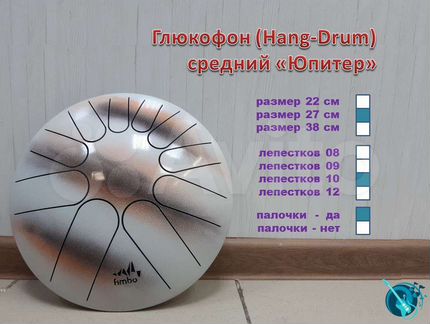

Язычки, изначально, я планировал по данной схеме делать, предварительно увеличив ее до размера 27 см. Но посмотрев форум, захотелось о посредине круглый лепесток.

А по поводу Харькова, так он всегда отличался особенностью, относительно креативности его населения ))
П.С. в музыке я полный ноль, так что для меня строй, ассоциируются только с солдатами или стройками )

не думаю что это хорошая идея т.к врядли такие зависимости сохранятся)

Честно скажу, для меня, это первый в жизни музыкальный инструмент, и кроме песенки из школы про ноты, я в музыке не понимаю (теперь начинаю вникать)) , Если я сделаю согласно шаблона, приведенного выше, и настрою потом по тюнеру, что-то получиться?
Данные баки произведены в Германии, сталь они используют немецкого завода «Krupp», сталь согласно Din 1988 ? конкретную марку, я так и не узнал, но все равно планирую закалить, ведь так звук лучше.Добавлено спустя 2 минуты

Тогда вопрос остается открытым, согласно какой схемы делать разметку? я не против сделать и в форме прямоугольника, нравиться еще в форме листика, в общем, лобзик есть, руки есть, а вот инструкции нет .Добавлено спустя 7 минутКартинка с лепестками, судя по надписис 12 In, рассчитана на диаметр 304 мм.
Здесь же, на форуме , я видел видео как парень , в квартире, на полу, на пару с котом, сделал себе глюкофон из баллона для пропана 5л. его размер 222мм, он использовал тот же самый шаблон. Но он его уменьшил, и пропорции остались те же.

Так как тогда мне его разметить? Вы мне дали много сайтов где есть примеры звучания, но нигде не написано какие пропорции соблюдать для получения того или иного звука ((
