Назначение

Для упрощения процесса сбора сена (в промышленных масштабах грабли – не лучший вариант), было разработано уникальное устройство — это грабли-ворошилки. Оно крепятся к задней части трактора и позволяют быстро собирать всю покошенную траву. ГВК-6 — один из самых распространённых типов этого агрегата. Он выделяется простой конструкцией и обслуживания. Такой механизм колесно-пальцевого типа оборудован лучевыми рабочими колесами с 32 механизмами на каждом. Такой принцип позволяет не просто перетягивать сено с места на место, равномерно сгребать его сразу с двух сторон.

ГВК-6 совмещает в себе три механизма:

• Грабли, сгребающие сено.
• Ворошилка,переворачивающая вяленую траву, чтобы она не прела. Также, с ее помощью можно разворошить уже готовые валки.
• Валкообразователь, предназначенный для сбора просохшего сена, предусмотрена возможность сдавливания и утрамбовки.

Рабочие колёса грабель-ворошилок приводятся в движение за счёт своего сцепления с поверхностью поля. Во время движения по прокосу рабочие колёса начинают вращаться, и их пальцы подхватывают скошенную травяную массу при перемещении. Благодаря расположению под углом к направлению движения, провяленная трава после её захвата первым колесом перемещается постоянно вбок, на всю величину этого захвата, передаваясь второму, третьему и т.д. рабочим колёсам. Захват травинок осуществляется внизу, у самого основания, а в средней их части пальцы отпускают сено. После прохода всех колёс «ГВК-6» на прокосе образуется равномерный и объёмный валок

И, что не менее важно, – валок хорошо разрыхлённый, воздухопроницаемый и потому сохнущий очень быстро. Ширина валка может регулироваться, передними и задними растяжками

Грабли-ворошилки в положении для сгребания сена в валок.

Это валкообразование. Что же касается работы по ворошению сена, то для этого требуется несколько изменить положение секций сельхозагрегата. Чтобы при передвижении «ГВК-6» по полю собранная пальцами травяная масса не поступала к следующему рабочему колесу. А разрыхлялась, вспушивалась и оставалась лежать на прокосе. А если секция грабель-ворошилок продвигается вдоль валка готового, то он сдвигается и переворачивается. Работает механизм грабель-ворошилокс довольно высокой скоростью – за час «ГВК-6» обрабатывает до 6-ти гектаров.

Важный момент: большинство аналогов данного агрегата (к примеру, польского или турецкого производства) не могут справиться с ворошением сырой травы (максимум допустимой влажности у них составляет, в лучшем случае, 70%). В то время как у«ГВК-6»значение максимальной влажности травы для сохранения эффективной работы составляет 85%.

Обслуживание грабель-ворошилок «ГВК-6» – предельно простое. Для обеспечения их бесперебойной работы достаточно будет минимальных усилий одного механизатора. Агрегат быстро и без особых усилий прицепляется к трактору, разворачивается в любое из рабочих положений (на сгребание, ворошение, оборачивание валков). Пальцы меняются легко и в предельно короткий срок.

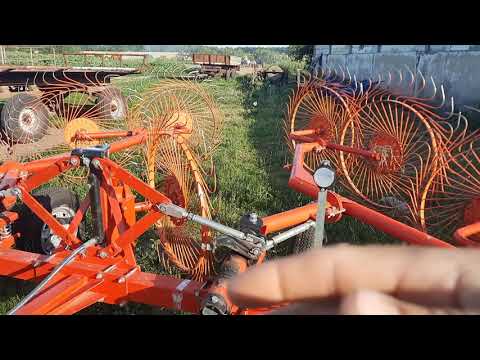

Устройство

Конструкция и классификация тракторных граблей

Конструктивно тракторные грабли представляют собой закрепленные на металлическом рамном каркасе рабочие элементы, предназначенные для сгребания сена и его ворошения.

Рабочие элементы приводятся в действие устройством отбора мощности тяговой машины или работают при вращении собственных колес.

Положение рамного каркаса устройств прицепного типа изменяется регулировкой ведущего колеса. Навесные грабельные комплексы поднимаются и опускаются гидроприводами, подсоединенными к гидравлическому контуру базового трактора.

Агрегирование устройств с тракторами, в том числе и машинами МТЗ, производится с использованием прицепного механизма (прицепные агрегаты) и навески базовой машины (навесные грабли).

По количеству секций рабочих органов грабельные агрегаты делятся на применяемые для выполнения большого объема работ многосекционные агрегаты и односекционные устройства для обработки участков малой площади.

В зависимости от формы рабочих органов и принципа их действия грабельные агрегаты разделяют на:

• Поперечные, образующие валок расположенный перпендикулярно направлению движения базового шасси агрегаты с различным количеством секций и изменяемой шириной захвата. Машины этого вида оснащаются складывающимися при транспортировке секциями рабочих элементов с закрепленными на шарнирах цилиндрическими зубьями. При выполнении работ грабельный механизм поперечного типа копирует поверхность грунта обрабатываемого участка.
• Колесно-пальцевые грабли, состоящие из симметрично расположенных в левой и правой частях рамы идентичных независимо работающих секций. Каждая из секций состоит рабочих органов, выполненных в форме колеса с металлическими пальцами и опорных пневматических колес. Агрегаты этого типа применяются как для сгребания травы в валки, так и для ее ворошения при сухом покосе.
• Роторные грабельные комплексы – имеющие наибольшую функциональность устройства с изменяемой автоматически шириной захвата и высотой расположения рабочих органов, предназначенные для сгребания, ворошения травы и сенажа и их укладки в валки. При работе агрегат использует закрепленные на раме роторные рабочие элементы с цилиндрическими зубьями.

Принцип работы и регулировки

Пальцы захватывают сено в процессе передвижения грабель. Как результат — рабочие колеса начинают движение. Захват травы происходит внизу, у основания, а в средней части пальцы отпускают их. Из-за наклонного положения колес, весь объём сена постоянно движется вбок – от колеса к колесу, пока не достигнет последнего из них. На выходе мы имеем объемный валик, который быстро высохнет, особенно в ветряную погоду.

Технические характеристики

• Тип приспособления: прицеп;
• Классификация тягового колесного трактора: 0,6 — 1,5;
• Радиус захвата (при сгребании и ворошении) 6 м.;
• Размер в ширину 1, 16 м.;
• Размер в высоту 0,30 м.;
• Плотность валка 6,5 кг/м.куб.;
• Межваловое расстояние 4,5 м.;
• Общее число пальцев 320 шт.;
• Число рабочих колес 10 шт.;
• Максимальная производительность 62000 м.кв./ч.;
• Скорость транспортировки 19 км/ч.;
• Рабочая скорость 12 км/ч Вес 0,99 т.;
• Транспортные габаритные размеры (длина, высота, ширина 7,8х2,5х1,8 м);
• Рабочие габаритные размеры 6х1,7х6,5 м.

Техническая характеристика ворошилок (ГВР — 6)

Роторные модели, используют в сельском хозяйстве при обработке скошенной травы. Прицепная конструкция захватывает поверхность обрабатываемой площади в 6 метров. Эффективность работы данного агрегата 7 гектаров поля в течение 1 часа.
Конструкция весом в 1000 кг в рабочем состоянии имеет размеры отличающиеся от габаритов в состоянии транспортировки на место полевых работ. Рекомендуется скорость 20 км /час во время передвижения.

Обработка полей производятся в скоростном режиме 12 км/час. На качество обрабатываемого сенокоса, данная скорость не влияет. Для просушивания и раскидывания трав, используют пару роторов со штангами в количестве восьми штук. Заводское производство предусмотрело расположение 3 зубьев на каждой штанге для прочного скрепления.

Модель косилки не передвигается без помощи колёсного трактора, работает через гидравлическую систему

Конструкция широких размеров, предельное внимание тракториста обязательно, для безопасного использования

Для компенсации нагрузок возникающих при движении, установлены пружинистые узлы долголетнего использования. Конструктивное решение системы, рассчитано на эффективную работу на полях со сложной поверхностью грунта.

Прицеп взаимодействует с колёсными тракторами. Обслуживание ворошилок проводиться одним оператором, для обработки прокосов на полях. (ГВР — 6) не справятся с мокрой травой, влажность которой доходит до 85 %, существуют другие модели для задач такого плана.

Устройство (ГВР — 6)

Агрегат для просушивания и складывания сена состоит из специальных граблей для собирания прокосов в валки, ворошения и прессования сухой травы и соломы.

• Косилка состоит из двух роторов, расположение горизонтальное в соответствии с обрабатываемой площадью.
• Техника оснащена опорными колёсами.
• Рама из высококачественного металла, обеспечивая прочность.
• Прицепное устройство и механизм привода.

Устройство ротора состоит из длинных граблей, беговой дорожки и механизма приводящего систему в действие. Своевременное обслуживание, замена изношенных, но ещё не вышедших из строя деталей повысит эффективность работы данного агрегата. Любое техническое устройство требует, постоянного техосмотра.

Принцип работы и регулировка (ГВР — 6)

Эксплуатация (ГВР -6) начинается с подготовительных работ.

1. Вначале присоединяем прицеп граблей к поперечине трактора и фиксируете.
2. Прикрепляя страховочный трос на поперечину трактора, необходимо зацепить на спице граблей.
3. Карданный вал прикрепляем к транспорту.
4. Не забывайте, соединить гидросистему граблей к тракторной системе.

Приведя агрегат в рабочее положение, можно отправляться на обработку сенокоса. Пользуясь рычагом регулировки поднимаем систему граблей и движемся на место обработки. Регулировочный рычаг, даёт возможность опустить колёса в случае плохого захвата травы с поверхности поля или поднять при захватывании земли.

Каталог запчастей со схемами и номерами — скачать / прочесть PDF

Пальцы граблей подхватывают траву при движении. Захват происходит снизу основания в средней части, пальцы отпускают сено. Масса сухой травы постоянно в движении, проходя длину от колеса к колесу доходя до последнего, создаёт валок. Разрыхленная трава подвергается быстрому просушиванию при обдувании ветром.

Изменяя положение беговой дорожки, соответственно происходит измена направления вылета травяной массы. Поворот в горизонтальное положение, приводит к созданию валков. Проходя по валку ещё раз происходит обратное действие, разбрасывая влажное сено для просыхания.

Ширину валка регулируют с помощью растяжек. Для ворошения секция агрегата требует небольших изменений. Травяная масса не будет проходить от колеса к колесу, просто остаётся на поле. Движение секции вдоль валка приводит к оборачиванию и сдвигу.

Модификации

ГВК-6,0А

Эту разновидность производят на одном из рязанских исправительных учреждений (ФКУ ИК-2). Модель может похвастаться компактными размерами и небольшим весом (самым маленьким среди аналогов). Немного уступает основной модели по скорости.

• Радиус захвата при сгребании 6 м.;
• Радиус захвата при ворошении 6.2 м.;
• Производительность 579600 м2/ч.;
• Рабочая скорость 10 км/ч.;
• Вес 0,580 т.;
• Транспортные габариты (длина, высота, ширина) 7,30х1,80х2,0 м.;
• Габариты при сгребании 5,8х1,63х6,65 м.;
• Габариты при ворошении 3,9х1,63х7,6 м.

ГВК-6,0АБ

Одна из первых моделей, которую производят на Соль-Илецком машиностроительном предприятии. Механизм достаточно тяжёлый – весит около тонны. Отличается от базовой модели материалами, которые используют при изготовлении и более высокой производительностью.

ГВК-6М

Эта модификация выпускается несколькими предприятиями: ООО «СИМЗ», а также партнёрская сеть Белагро, которая объединила в себе производителей из разных стран СНГ. Их механизмы незначительно отличаются по весу. У моделей от ООО «СИМЗ» он составляет 725 кг, а у аналогов от Белагро – 775 кг.

• Транспортные габариты (размер в длину, высоту, ширину) 2,5х1,70х1,8 м.;
• Габариты при сгребании 6,6х1,65х6 м Габариты при ворошении 7,5х1,60х4,0 м.

Производители и модификации грабель-ворошилок «ГВК-6»

В данное время грабли-ворошилки «ГВК-6» изготавливают на предприятии «ФКУ ИК-2», при исправительной колонии №2 города Рязани (посёлок Ворошиловка, район ). Торговое наименование с некоторых пор изменено на «грабли-ворошилки валкообразователи «ГВВ-6 «Катюша». Это облегчённый вариант грабель-ворошилок. Его отличают более компактные размеры и меньший вес, чем у модернизированной модификации «ГВК-6М», которую сейчас производит Соль-Илецкий машиностроительный ).

Грабли-ворошилки в транспортном положении.

Это предприятие находится в городе Соль-Илецке Оренбургской области. С самого своего основания, в 1944 году, и до на шей эпохи оно специализируется именно на производстве прицепной сеноуборочной техники. А также, помимо неё, выпускает тракторные прицепы. Крупнейшим распространителем прицепного агрегата «ГВК-6М» является международное объединение «БелАгро». В него входит 34 филиала – крупных центров продажи сельхозтехники и запчастей к ней, а также сервисного обслуживания, находящихся в Белоруссии, на Украине, в России и Казахстане.

Отзывы владельцев

Поскольку грабли разработаны для масштабных аграрных работ, приобретают их в основном фермеры или земледельцы, для которых важна скорость и дешевизна обработки земли, ведь выполнять такую работу вручную долго и дорого.

Михаил Здравствуйте, хочу поделиться своим опытом пользования ГВК-6. Стояла задача расчистить и подготовить участок для застройки. В голову пришла идея, продать и сено так же. Мелочь, а приятно. Пока составлял смету, искал рабочих для сбора, наткнулся на интересное предложение, посчитал, что ГВК-6 выйдет дороже, но его можно использовать в будущем или сдавать в аренду. Что касается самого участка – результатом доволен. Быстро, качественно, без лишних второстепенных затрат и операций. Рекомендую.

Алексей Всем привет! Начал заниматься аграрным делом около 2х лет назад. Сразу же остро стал вопрос утилизации травы. Коллеги сразу же начали советовать ГВК-6, так как это самый распространённый и проверенный вариант. Порадовала простота в применении – подсоединил, сел и поехал. Единственное, что можно не понравилось – слабые ходовые колёса. Окупается достаточно быстро.

Анонимный пользователь Доброго времени суток! Я занимаюсь торговлей аграрной техникой и приспособлений. ГВК – самый ходовой продукт. Берут, потому ,что дешево, гарантия есть, да и ломается редко, а если уж случилась беда – починить можно и самому. За 8 лет работы на должности только 2 клиента обращались в сервисный центр по вопросам ремонта.

Преимущества и недостатки

Как и у любого агротехнического оборудования, у грабель-ворошилок есть свои плюсы и минусы. К достоинствам относят неприхотливость техники в эксплуатации, а также её нетребовательность к текущему обслуживанию. Отмечается и продолжительный срок службы агрегатов, достигающий десяти лет. Кроме того, можно отметить высокую надёжность и прочность конструкции, основой которой является мощное тяговое дышло и крепкая рама, а также возможность удобной регулировки положения роторов и быстрое переключение в нерабочее положение, которое достигается благодаря гидравлическому механизму. Производительность грабель-ворошилок зависит от модели и в среднем составляет 7 га/ч.
