Grohe крышка унитаза с микролифтом инструкция

Монтажный набор

Как видно, внутри во всю коробку находится сиденье и только в сбоку в картонном уголке находятся комплектующие для монтажа. Они уложены в отдельный пакетик. Находятся в изолированной картонке специально, чтобы не побить покрытие крышки. Картон будет защищать от ударов в процессе доставки товара к покупателю. Комплектующие поставляются в запаянном пакетике. С одной стороны, он прозрачный, а с другой стороны нанесён белый фон и мини инструкция по тому, как монтировать сиденье. Из комплектующих приложены несколько элементов в двойном количестве. Сюда вошли:
1) два отражателя
2) две зажимные шпильки для быстрой установки в унитаз
3) две прокладки для установки под отражатели, чтобы не повредить эмалированное покрытие унитаза.

Крышка с сиденьем

Давайте посмотрим теперь уже само сиденье с крышкой. Оно уложено в прозрачную пленку. Внутри крышки присутствует памятка по уходу и ещё одна полноценная инструкция по монтажу. Так же, имеются иллюстрации с ремонтом микролифта. Сиденье полукруглое, дюропластовое. По высоте относится больше к классическим сиденьям, так как размер составляет в районе 3 сантиметров. Функция микролифта уже вмонтирована в механизм опускании крышки. По середине крышки нанесена аббревиатура «Грое».

Это сиденье, подойдёт только к унитазом серии Bau Ceramic. К другим изделиям оно не подойдёт, даже если немного соответствует размерам, схожими с вашей крышкой. Нагрузка будет распределяться не равномерно, из-за этого, со временем, крышка лопнет.

Установка

Инструкция по монтажу представлена в парочке иллюстраций. Всё довольно просто. Вставляете в унитаз фиксаторы, выставляете один уровень, и просто одеваете сверху сиденье на торчащие штыри держателя.

Состав комплекта:

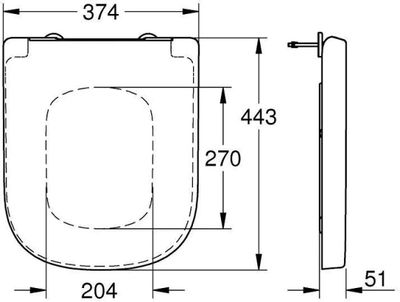

Технические данные:

+7 (863) 210-11-44

Покупай как юр. лицо

ЖурналАкцииКонфигураторДоставкаМагазиныОбратная связь

Дом и дача

Ванна и сантехника

Аксессуары для ванной

GROHE

Код товара: 1447293

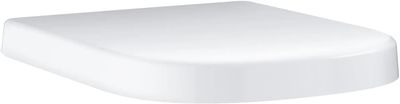

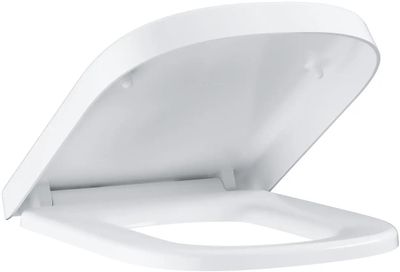

Сиденье для унитаза GROHE Euro Ceramic белый [39330001]

Код товара: 1447293

Нет в наличии

Последний раз товар был 19 марта

Введите ваш e-mail *

‌
‌
‌

‌

‌

Появились вопросы о товаре?

‌

Появились вопросы о товаре?

Нет в наличии

Последний раз товар был 19 марта

Введите ваш e-mail *

‌
‌
‌

‌

Нет в наличии

Последний раз товар был 19 марта

Введите ваш e-mail *

‌
‌
‌

‌

‌
‌
‌
‌

‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌

Хочу быть в курсе акций и новинок

Контакты

Адреса магазинов

+7 (863) 210-11-44

• Журнал
• Акции
• Покупателям
• Информация
• Доставка
• Гарантия
• Кредит и рассрочка

• Сервисные центры
• Услуги
• Корпоративным клиентам
• Аренда помещений
• Партнёрская программа
• Обзоры
• Форум

• Клуб Ситилинк
• Конфигуратор
• Подбор расходных материалов
• Ситилинк
• Новости
• Вакансии
• Документы

© Ситилинк, 2008 – 2023

Политика обработки персональных данных

Треснула крышка унитаза (у меня с микролифтом): что делать? Плюс видео

Честно не знал, что такое может случиться. У меня инсталляция фирмы GROHE (именитая вроде компания). Крышка также на первый взгляд сделала из прочного «дюропласта» (прочный пластик), на нее не садились, ничего не роняли, не ломали. А она взяла и треснула сама по себе. Почему такое происходит? Как избежать этого в будущем. Ну и что собственно делать …

СОДЕРЖАНИЕ СТАТЬИ

В интернете огромное количество различных отзывов и видео, где крышки лопаются сами по себе. И тут возникает две основных проблемы – первая это сама крышка, вторая – дело в не совсем правильной установке

Микролифт на крышке

Важное замечание как работает микролифт. Все знают, что если кинуть крышку вниз, она медленно и плавно закроется (это очень удобно, не нужно лишний раз придерживать рукой, причем многие брезгают, особенно в незнакомом месте), да и мерзкого удара не будет слышно.

Вниз микролифт работает, это всем понятно. А вот что происходит вверх?

То есть вы открыли крышку унитаза, вам ее нужно прислонить к стене или бачку, а вот тут он уже не работает!

Если на обычных унитазах, которые идут уже в сборе не такое большое расстояние до бачка, то вот на инсталляциях, оно может быть в 10 – 15 см, до стены. Понимаете, куда я клоню?

Не совсем правильная установка

Так вот это расстояние, крышка буквально пролетает и ударяется о стену. Во встраиваемых вариантах, стена в 95% случаев будет из плитки или керамогранита.

Таким образом, крышка каждый раз ударяется о прочную поверхность. Дюропласт ей ничего сделать не может (то есть повредить поверхность плитки), а вот на самой поверхности постепенно появляются сколы

Вы их сначала не замечаете, ибо они малые. Потом они растут и в один прекрасный момент, вы потянули, чтобы закрыть крышку (а она будет немного сопротивляться из-за микролифта) – и БАЦ, она треснула. Вроде бы как сама по себе.

Хотя вы просто не замечали, что появился малый скол, который рос и рос.

Причем это происходит только с прочным материалом, скажем тем же дюропластом, а вот если обычный мягкий пластик, ей все равно, вот такой вот парадокс.

Можно ли заклеить?

Конечно, попытаться можно, но как показывает моя практика, идеально сделать не получится. Ибо дюропласт дает трещины похожие на стеклянные. Даже если вы их как-то заделаете, то не факт что крышка просто вообще не развалится.

ДА и «положа руку на сердце» – выглядеть такой ремонт будет мягко сказать не эстетично! Идеально сделать все равно не получится, трещина будет мозолить глаза

Я вам советую все же купить новую крышку унитаза, и кое-что доработать в своем туалете.

Как избежать такого повторно?

Все очень просто, нам нужно сделать так — чтобы крышка не билась о плитку, а прилетала во что-то мягкое. Тогда и трескаться не будет

Лично я выбрал силиконовые накладки на стену, которые нужны для ручек дверей, чтобы они не оставляли следы.

Они круглые, мягкие, силиконовые и прозрачные. Взял я 2 см в диаметре. И приклеил за крышкой унитаза. Теперь, когда я ее открываю, она просто упирается в мягкую накладку, я думаю, теперь трескаться она не будет.

Кстати на АЛИЭКСПРЕСС, продаются силиконовые прозрачные ленты, толщиной в 2 – 3 мм. Так вот их можно также приклеить на стену, они будут прекрасным демпфером (причем они смотрятся намного незаметнее, чем круглые накладки). Самое главное, чтобы опять не начал образовываться скол.

Посмотрите видео, где я рассказал о своей проблеме

Думаю мои материалы, кому-то помогут, и вы не допустите моих ошибок. НА этом все, всем ДОБРА!

Источник

Как починить микролифт на унитазе

Технологи постоянно занимаются усовершенствованием каких либо изделий. Это коснулось и классического стульчака. Ведь им пользуются все без исключения. Рассмотрим, как починить микролифт на унитазе, если это возможно. А также критерии выбора механизма, его характеристики, устройство, возможные варианты неисправностей и способы их устранения.

Содержание:

Общее описание

Устройство для плавного опускания сиденья является практичным дополнением к классическим втулкам с проушинами. Для понимания того, как починить микролифт крышки унитаза, нужно выяснить информацию о его строении и работе. Также отличие заключается в том, что устройство встроено в стульчак изначально.

Для производства приборов чаще используют твердый пластик с основой из формальдегида и фенола, усиливающими присадками. Это обосновано высоким спросом на легкие недорогие сиденья из полимеров. Реже для тяжелых конструкций из дерева и металла микролифт изготавливают из нержавеющей стали. Такие доводчики необходимо периодически смазывать, что порой бывает затруднительно.

Предназначение устройства заключается в защите сантехнического оборудования от возможных повреждений после ударного воздействия со стороны крышки или сиденья. Кроме этого существенного достоинства использования микролифта отмечают и другие положительные моменты:

• отсутствие шума при перемещении элементов аксессуара;
• увеличение срока эксплуатации изделия ввиду бережного обращения;
• безопасность пользователя обеспечивает исключение самопроизвольного падения крышки на спину.

Плюс сантехническая чаша всегда закрыта, а запахи не проникают наружу. Также выделяется простой монтаж, допустимость установки автоматизированных систем. Но компактные стульчаки с микролифтом самостоятельно устанавливать и ремонтировать не рекомендуется. Причиной тому — относительная хрупкость дюропласта и керамики. Пригодность к устранению неисправностей бывает ограничена конструктивными особенностями доводчика.

Устройство

Механизм плавного спуска всегда рассматривают как составной элемент аксессуара в целом. Поэтому перед началом ремонтных работ выясняют вопрос о том, как снять сидение унитаза с микролифтом, а не отдельную деталь. Так, сантехнический прибор в классическом исполнении состоит из сиденья, крышки, лифта и ободка с доводчиком.

Относительно конструктивного решения доводчики могут быть 2 типов. Общими элементами остаются шарнир и втулка, отвечающие за вращательное движение. Модели из недорогих серий имеют штоки с пружинами. А более дорогие механизмы состоят из поршня и цилиндра. В комплектацию также входят ответные фиксаторы, закрепляемые на унитазе.

Доводчиков устанавливают 2. Каждый отдельно отвечает за управление крышкой и сиденьем. Как правило, первый выходит из строя раньше, так как приводится в действие чаще.

Возможные неисправности и способы их устранения

Природа всех неисправностей носит либо естественный, либо насильственный характер. Это значит, что механизмы имеют ограниченный срок службы, или пользователь нарушает правила эксплуатации изделием. Чаще поломки происходят из-за последнего.

Выявление проблемы

Самая простая проблема, с которой справится любой пользователь, состоит в повреждении сиденья или крышки. Тогда достаточно будет воспользоваться клеевым составом или ацетоном в случае с дюропластом, провести фиксацию изделия в нужном положении и выждать необходимое время. В остальных случаях перед тем, как разобрать микролифт крышки, нужно убедиться в целесообразности мероприятия. Этого можно не делать, если неисправность заключена в развинчивании гаек.Тогда понадобится только подтянуть крепеж и продолжать эксплуатацию конструкции с прежней интенсивностью.

Третий вариант относительно неисправностей предусматривает выход из строя лифтового механизма. Это может быть поломка болтов, шарнира, штока, пружины, цилиндра или поршня. Реже дефекты связаны с излишком или недостатком смазочного состава. Первое можно увидеть, а второе услышать, так как появится характерное поскрипывание или прерывистое движение.

Чаще ломается пружина. Производитель подбирает элемент в соответствии с весом крышки и сиденья. Она должна сжиматься естественным образом без постороннего давления.

Как отличить неисправность пружины от поломки втулки без разбора механизма? Для этого достаточно с помощью плоскогубцев провести вращение штока. Если он крутится с небольшим сопротивлением, то спиральная деталь в порядке.

Устранение неисправностей

В каких случаях ремонт невозможен априори? Пластиковые элементы, подвергающиеся той или иной нагрузке восстановлению не подлежат. Неразборные устройства допустимы только для полной замены. Некоторые составляющие сложно найти в продаже в соответствии с конкретными техническими характеристиками и физическими параметрами. Нестандартным подходом (и не всегда возможным) может быть реконструкция детали посредством 3D принтера. Материалом служит АБС-пластик, он легко поддается шлифовке.

Сломались болты

Если сломались болты, то с заменой можно справиться самостоятельно. Для этого нужно воспользоваться инструкцией по установке стульчака с микролифтом. Сначала проводят демонтаж в обратной последовательности, меняют старые детали на такие же новые. Затем проводят монтаж в соответствии с указанным в паспорте алгоритмом действий.

Ослабла опорная система

Когда проблема заключается в разболтанном крепеже, производят корректировку его положения и затягивание. Как снять микролифт с унитаза в этом случае? Способ выбирается на основании конструктивного решения:

• надавить на фиксаторы и приподнять изделие;
• нажать на кнопки, находящиеся на внутренней стороне петель;
• снять защитные колпачки с ножек, где предусмотрено гнездо под шестигранник, немного провернуть крепеж и снять стульчак.

Другой вариант может быть представлен единой системой аксессуара и опорной части. Тогда нужно будет просто открутить гайки. Возможно, понадобится заменить прокладки.

Опорные элементы в отверстиях на сантехнической чаше свободно двигаются. Поэтому их положение корректировать нужно путем смещения деталей. Затем их затягивают инструментом (гаечный или разводной ключ, пассатижи) или руками.

Лопнула пружина

Если вышла из строя пружина, то ее можно только заменить. Тогда придется микролифт полностью разбирать и собирать заново. Процесс может быть осложнен двумя моментами:

• механизм не подлежит реконструкции из-за цельности конструкции;
• необходимо найти деталь в строгом соответствии с неисправным по размерам и устойчивости относительно нагрузки.

Работы с доводчиком также могут быть ограничены монолитностью их исполнения. Если допустим разбор, то проводить ремонт, как правило, можно только в условиях сервисного центра. Это объяснимо наличием у них специальных станков с инструментом и опыта. Самостоятельно в этой ситуации проще заменить детали.

Сломалась втулка

Починить механизм с неисправной втулкой уже нельзя. Но существует решение относительно восстановления пригодности стульчака к использованию. Правда это не касается плавного спуска, так как оборудование станет работать по аналогии с классическим.

Из материалов понадобятся следующие детали:

• пара болтов длиной до 40 мм и ответных удлиненных гаек марки М8;
• два винта с диаметром М6;
• отрезок трубы из полипропилена размером 20 мм.

Трубка будет служить заменой втулки микролифта. В нее нужно предварительно вмонтировать гайку. Это можно сделать так:

• нагреть кромку заготовки строительным феном;
• вставить гайку так, чтобы она не выступала за края детали;
• поместить трубу под холодную воду, чтобы при сжимании она надежно зафиксировала металлическую деталь внутри полости.

Расположение винтов выявляется прикладыванием сиденья к сантехническому оборудованию. В намеченном месте на петлях просверливают отверстия диаметром М6. А на крышке по тому же алгоритму создают монтажный проем под болты М8. После сборки всей конструкции можно приступать к пользованию системой.

Заржавели болты с гайками

Как раскрутить металлические болты с гайками, которые покрылись ржавчиной? Существует только 2 решения у этой проблемы. Для первого варианта потребуется активное средство, действие которого способствует уничтожению ржавчины. Самый известный продукт называется жидким ключом (WD-40). Его наносят на детали, выдерживают какое-то время и пробуют открутить гайку снова.

Если ничего не изменилось в лучшую сторону, то придется взять ножовку по металлу. Удобнее производить отпиливание болта, когда унитаз смещен относительно стока. Для этого его отключают от канализации, сливают остаток воды и передвигают в более свободное место. В случае с пластиковыми аналогами можно воспользоваться ножом. При этом режущее полотно предварительно нагревают.

Фаянс при кардинальном подходе стоит защитить от контакта с металлическими лезвиями. Для этого можно использовать картон или ветошь. Тогда на глянцевом покрытии не образуются царапины, приводящие к загрязнению, разрушению или поражению биологического характера.

Смазка поршневого микролифта

Относительно смазочного гелеобразного состава — его должно достаточно для исправного действия. Если рабочей массы много — повышается риск засорения, если мало — затрудняется работа, появляется скрип, изнашиваются детали, а в итоге механизм становится неисправным. Третий вариант предполагает затвердевание и расслоение массы, которая подлежит полной замене.

Для микролифта допустимо применение демпферная смазка на силиконовой основе. Вязкость при этом должна быть выше 100.000 единиц. Массой заполняют встроенную капсулу. Другие технические масла использовать нельзя.

Для замены гелеобразного состава потребуется получить доступ к внутреннему пространству доводчика. Как снять микролифт без помощи специалистов? Процесс выглядит так: вынимается поочередно каждый блок с доводчиком, из цилиндров выдавливают поршень путем откручивания винта шестигранным ключом. Внутри корпуса открывается доступ к капсуле. Сборка осуществляется в обратном порядке.

Установка аксессуара с микролифтом

Установка исправного стульчака допустима своими руками. Зная инструкцию будет проще разобраться с тем, как снять крышку унитаза с микролифтом с целью мытья сантехнического оборудования, ремонта конструктивных элементов или их замены. Алгоритм действий выглядит следующим образом:

1. Определение соответствия аксессуара к фаянсовому прибору. Если имеются несоответствия по размеру, то пользоваться такой системой будет некомфортно. Потребуется произвести возврат и покупку нового продукта с корректировкой физических параметров.
2. Обеспечение герметичности между сиденьем и крышкой. На внутренней стороне последней для этого предусмотрены небольшие углубления. В них помещают мягкие резиновые уплотнители. Дополнители эти 2 вкладыша выполняют компенсаторную задачу относительно вибраций.
3. Крепление стульчака. Для этого в сантехническом оборудовании имеются 2 небольших отверстия. В них вставляют крепежные детали с фиксаторами в виде болтов или прорезиненных элементов с зажимами.
4. Регулировка высоты сиденья. Это проводят с помощью специальной чаши. Такое мероприятие направлено на то, чтобы исключить перекос и неплотное примыкание конструктивных частей. Тогда будет снижен риск поломок.
5. Конечная фиксация изделий. Когда проведена балансировка и размещены все прокладки, приступают к заключительному закручиванию гаек с нижней стороны опорного основания на унитазе. Здесь важно в случае с полимерами не прилагать излишних усилий. Это может привести к тому, что сорвется резьба или лопнет болт. Тогда придется заменить крепеж на новый. Если речь идет о металле, то перебор редко, но провоцирует раскол керамического агрегата.

Существуют съемные модели. Для этого предусмотрены специальные петли с функциональным стержнем. На нем имеются пазы для фиксации стульчака, а на микролифте изделия кнопка, ослабевающая сцепление с креплением.

Виды аксессуаров с микролифтом

Всю продукцию классифицируют на основании назначения. Это могут быть универсальные изделия, детские или для пользователей с ограниченными возможностями. Вот как выглядят особенности каждого из вариантов:

1. Классические сиденья с крышкой устанавливают большинство владельцев. Они от простых отличаются только оснащением микролифтом. Такой тип продукции подходит практически для всех современных унитазов.
2. Для детей предусмотрено несколько дополнений. Это может быть не только цвет, рисунок и компактность. Такие аксессуары имеют анатомическую форму, оснащены спинкой, выступами для безопасности, ручками, ступеньками или подставками. Иное исполнение представлено комбинированным вариантом универсальной и уменьшенной конструкцией с двумя сиденьями и общей крышкой.
3. Узкоспециализированные модели оснащены поручнями, которые поддаются регулировке по ширине, высоте и наклону. Такой подход упрощает пожилым людям и инвалидам пользование сантехническим оборудованием.

Существуют также сиденья, предназначеные для использования в путешествиях. Так туристы безопасно могут посещать любую туалетную комнату. Сравнительно менее востребованные конструкции предназначены для домашних животных.

Правила выбора оборудования с микролифтом

Выбор стульчака с микролифтом опирается на параметры унитаза, особенности строения приборов и материалах, из которых изготовлены составляющие элементы. В магазине “Аквасан” выставлены на продажу продукты надежных производителей, включая бачок с аналогичным функционалом по отношению к крышке. Заказ товара можно оформить в любое удобное время суток.

Вот что должно быть учтено перед принятием решения о покупке:

• соответствие аксессуара размерам посадочной части сантехнической чаши и расположению отверстий для опорного крепежа;
• использование материалов высокого качества и гарантийный срок обслуживания;
• комфортное пользование и актуальное для интерьера дизайнерское решение.

Еще один критерий выбора основан на гигиенических нормах. Как правило, они ограничивают срок службы стульчака 6-9 месяцами. Дольше можно пользоваться камнем, фаянсом и дюропластом. А дерево уступает в прочности и устойчивости к влаге. Трещины не подлежат реставрации и являются зоной риска для биологического поражения.

Вот короткий обзор характеристик востребованных материалов:

1. Пластик дешевый, легкий, но остается холодным, желтеет, обладает низкой прочностью.
2. Дюропласт сравнительно тверже и сохраняет форму с цветом в течение 15 лет. Но дороже и почти не нагревается в теплом помещении.
3. Металл применяется редко для установки на фаянсовый агрегат, но он долговечен и практически не повреждается в процессе эксплуатации. Правда тяжелый и должен быть защищен от коррозии.

Существуют модели фанерного исполнения с мягкой обшивкой. Пользоваться таким стульчаком комфортно. Основой может быть для дешевых моделей ДВП или ДСП, но дольше служит натуральный массив. Материалы подлежат обязательной обработке антисептиками и водоотталкивающими средствами.

Обивке и наполнителю свойственны слабая устойчивость к влаге, механической нагрузке и сравнительно недолгий срок службы. ПВХ покрытие относительно быстро отслаивается по торцам крышки или сиденья, трескается. Из-за нарушения герметичности отделки появляется благотворная среда для развития бактерий.

Сантехническое оборудование не подлежит возврату, так как относится к группе гигиенических товаров. Поэтому перед оплатой необходимо проверить продукт визуально и на исправность работы микролифта. На составляющих элементах не должно быть лишних включений, зазубрин, неровностей, сколов и сбоев на резьбе.

Обязательно отслеживается присутствие уплотнительных прокладок и вкладышей. Они нужны, чтобы не повредить керамический унитаз. Устанавливают такие детали в местах крепежных элементов, на изнаночной стороне сиденья и крышки.

Профилактические меры

Чтобы неисправности не возникали, нужно соблюдать правила использования механизма. Первое, что необходимо запомнить — нельзя оказывать дополнительного давления на крышку или сиденье. Оно должно работать в замедленном темпе изначально.

Каждые 2-3 месяца необходимо отслеживать положение стульчака. Если возникают отклонения, то проводят корректировку. Для этого нужно ослабить опорный крепеж, выровнять его и провести фиксацию конструкции заново.

Необходимо поддерживать чистоту. Засоры провоцируют коррозию деталей, помехи при движении, а в результате выход из строя отдельных элементов либо оборудования вообще. Кроме этого, загрязнения становятся комфортным местом для развития бактерий, появления неприятного запаха.

Дополнительные функции

Усовершенствованное сантехническое оборудование имеет наряду с микролифтом датчики, электропривод для ручного или дистанционного управления, системы обогрева и самоочистки, подсветку. Такие модели рассматривают для комплектации “умного дома”. Функциональное дополнение упрощает пользование сантехникой, улучшает комфорт и помогает соблюдать чистоту керамического агрегата и аксессуара.

Заключение

Для более аккуратного пользования фаянсовым унитазом производители изготавливают стульчаки со встроенным механизмом плавного опускания элементов. В случае неисправного состояния конструкции, чтобы понять, как починить микролифт крышки или сиденья, нужно разобраться в его строении. Механизмы с доводчиком бывают в двух исполнениях: непригодные к реконструкции или с допустимым ремонтом. Чаще ремонт провести возможно своими руками. Реже приходится обращаться за помощью к специалистам из сервисных центров или заменять аксессуар полностью на новый.

Полезное видео

Источник

отдельно стоящая конструкция – способ используется очень редко, в санузлах сложной планировки.

Установка рамочной конструкции островного типа.

В комплект инсталляции чаще всего входит смывной бачок, все необходимые патрубки и крепления, а также кнопка смыва. Например, инсталляция Grohe Rapid SL комплектуется смывным бачком, патрубками для подключения в канализацию и к бачку, крепежом, панелью смыва. Это самая популярная система в линейке.

Комплектация рамочной конструкции Grohe.Производитель Grohe выпускает системы инсталляции для раковин, писсуаров, биде, унитазов, поручней для инвалидов. Самыми сложными в установке, наиболее полными в комплектации считаются рамные конструкции для подвесных унитазов и унитазов с функцией биде:

• высота конструкции 0,82 м, 1 м, 1,13 м;
• стандартной ширины, узкие для малогабаритных туалетов, широкие с креплениями поручней для инвалидов;
• с панелями Skate Air и бачками смыва разных конструкций;
• со звукоизолирующими элементами, шумоизолирующими вставками;
• для монтажа в отдельно стоящем режиме, перед стеной или в углу.

Монтажное расстояние между шпильками 18 или 23 см, это два стандарта для крепления унитазов. Вариант исполнения Grohe Solido имеет высоту установки 1,2 м. Некоторые сторонние производители сантехники по умолчанию комплектуют ее инсталляциями компании Grohe. Например, подвесные унитазы Della монтируются на рамочные системы Rapid SL от производителя.

Монтаж инсталляции Grohe на примере Rapid SL

Во время монтажа своими руками необходимо выполнить последовательность действий:

• демонтировать имеющийся унитаз;
• подготовить ограждающие конструкции и коммуникации;
• закрепить верхнюю часть рамы к стене, нижнюю к полу;
• выставить конструкцию в горизонтальном, вертикальном уровне;
• обшить инсталляцию листами ГКЛ, облицевать стену в соответствии с дизайн-проектом.

Затем можно устанавливать сантехнику, настраивать механизм смывного бачка и клавиши 3/6 л смыва.

Инструменты

Производится установка унитаза достаточно небольшим арсеналом электрического, ручного инструмента:

• монтаж крепежа – перфоратор или ударная дрель, шуруповерт, ключи гаечные, головки;
• разметка – лазерный/пузырьковый уровень, маркер, рулетка, угольник;
• регулировки – отвертки «-» и «+».

В квартире вторичного жилого фонда потребуется демонтаж, подготовка стен, инженерных систем для монтажа инсталляции. Затем производится обшивка каркаса гипсокартоном. Домашнему мастеру во время этих операций ремонта понадобится дополнительный инструмент:

• ведро – для проверки слива, регулировки клавиши на сливной панели;
• шпатели – заделка штроб, швов между листов ГКЛ;
• нож, ножовка, коронки – для раскроя листового материала, подрезки патрубков;
• шуруповерт — для монтажа листов ГКЛ.

Для установки унитаза с функцией биде необходима дополнительная водорозетка ХВС или ГВС для смесителя гигиенического душа или штуцеров с форсунками. В зависимости от материала водопроводных труб в квартире потребуется специальный инструмент для их разводки, присоединения фитингов.

Подготовка

Унитаз монтируется либо в туалете, либо внутри совмещенного санузла. Инсталляции чаще всего применяются для установки подвесной сантехники. В квартирах, частных коттеджах обычно демонтируется унитаз напольного типа. Поэтому с системой водоотведения проблем не возникает – паук, тройник или отвод канализации закрывается рамкой инсталляции.

Зато штуцер с шаровым краном для напольных унитазов обычно расположен снаружи-сбоку. Для скрытой разводки это неприемлемо, линию нужно протянуть к месту установки инсталляции:

• штробление стен;
• укладка водопровода ХВС.

Водорозетка для подключения смывного бачка не обязательна. Если унитаз оснащается опцией биде, в пределах досягаемости пользователя сантехнического прибора монтируется водорозетка с ХВС + ГВС для комфортной интимной гигиены.

Смеситель биде сбоку от унитаза удобнее в эксплуатации.

Удобнее всего боковое расположение смесителя биде, поэтому унитаз внутри совмещенного санузла монтируется ближе к углу около стены или на инсталляции углового типа. Для крышек-биде для унитаза может потребоваться подключение электрики. Поэтому кабель протягивается перед установкой системы инсталляции.

Монтаж поэтапно

В каждом комплекте инсталляции Grohe инструкция по установке имеется в обязательном порядке. Самостоятельный монтаж предусмотрен производителем, конструкция до предела упрощена. Используется пошаговый алгоритм следующего вида:

• сборка рамочной конструкции – установка нижних лапок с фиксирующими болтами;
• выбор выпускного канализационного патрубка;

Прямое колено 90 и 120 градусов.
примерочная установка;

Примеряем инсталляцию.
монтаж верхних упоров;

Монтируем верхние упоры на раму.
регулировка высоты по отметке «1 м» на левой стойке рамы;

Отметка 1м на раме должна совпадать с высотой в 1м от чистового пола.
крепление ножек болтами к каркасу с одновременным контролем горизонта;

Затягиваем лапки с контролем по горизонту.
разметка отверстий для крепления верхних упоров;

Размечаем стены под крепеж.
разметка отверстий для крепления нижних лапок;

Делаем отметки на полу.
изготовление в ограждающих конструкциях глухих отверстий;

Сверлим стены и пол.
установка полимерных дюбелей в отверстия;

Вставляем в отверстия пластиковые дюбеля.
крепление рамочной конструкции дюбелями;

Затягиваем анкера.
корректировка вертикального уровня инсталляции;

Регулируем систему по вертикали.
фиксация пространственного положения контргайкой;

Фиксируем контргайку.
монтаж полимерного крепления для патрубка канализационного выпуска;

Устанавливаем крепеж сливного патрубка.
установка канализационного колена, фиксация его нижним хомутом;

Устанавливаем сливное колено.
установка арматуры для набора воды в смывной бачок;

Вкручиваем запорную арматуру.
подключение к водопроводу;

Подсоединяем бачок к ХВС.
подключение смывного бачка к запорной арматуре;

Обвязка гибкими шлангами.
открывание крана для проверки работоспособности системы слива;

Открываем кран отверткой.
слив воды через не подключенный к бачку гибкий шланг;

Пробный слив производится в ведро.
закрытие крана после пробного слива воды;

Закрываем кран.
подключение гибкого металлизированного шланга к арматуре набора воды смывного бачка;

Подсоединяем шланг к сливной системе.
установка пластиковой заглушки ревизионного люка.

Устанавливаем пластиковую заглушку.
вкручивание шпилек, на которые будет надеваться подвесной унитаз;

Устанавливаем шпильки под размер унитаза.
установка полимерных накладок на шпильки, в патрубки смыва из бачка и канализационного колена;

Защищаем патрубки и шпильки.
крепление пластиковым хомутом гофры для электрического кабеля (только для унитазов с электронной крышкой-биде);

Прокладываем кабель, при необходимости.

В таком виде инсталляция считается полностью готовой к эксплуатации. Сантехника навешивается на нее и подключается к системам жизнеобеспечения только после монтажа ГКЛ/ГВЛ, прочих листовых материалов на каркас рамки, облицовки стен кафелем.

Обшивка

Рамная конструкция обшивается гипсокартоном в следующем порядке:

• сборка каркаса из оцинкованных профилей для обшивки гипсокартоном;
• предварительная установка листа ГКЛ для разметки отверстий под шпильки, патрубки канализации, смыва, ревизионного люка;
• установка гипсокартона на место с вырезанными отверстиями, крепление саморезами к профилю рамы;

Крепим гипсокартон.

На этом же этапе монтируется водорозетка, смеситель для биде, если унитаз оснащен подобной функцией.

Затем вся стена, фальш-панель, перегородка или ее отдельный участок, короб инсталляции декорируется согласно схеме раскладки кафеля в проекте.

Очень подробно о том как собрать короб под инсталляцию и обшить его написано в этой статье.

Установка кнопки смыва и унитаза

Следующие действия проводятся только после облицовки короба кафелем.

Основной проблемой при монтаже подвесного унитаза является разная длина переходных патрубков, которыми сантехника подключается к системе смыва из бачка и системе водоотведения. Поэтому используется сложная схема разметки:

пластмассовые фитинги надеваются на прямые санфаянсовые патрубки унитаза, маркером или карандашом отмечается расстояние до задней плоскости сантехнического прибора;

Отмечаем глубину вставки патрубков в унитаз.
затем фитинги снимаются с унитаза, вставляются внутрь патрубков системы инсталляции, из которых уже извлечены временные заглушки, создается аналогичная кольцевая разметка относительно плоскости облицованной кафелем стены;

Отмечаем глубину вставки патрубков в стену.
далее измеряется расстояние X, Y между двумя получившимися линиями;

Измеряем разницу.
этот размер откладывается от кромки фитингов, имеющей меньший диаметр (со стороны стены), к нему добавляется 3 мм припуска и патрубки обрезаются. После необходимо снять фаску, чтобы не повредить резинки.

Отрезаем лишнее.
обрезанные фитинги, со снятой фаской и нанесенной смазкой, вставляются в патрубки инсталляции, унитаз надевается на них и на шпильки, притягивается гайками через полимерные прокладки;

Устанавливаем унитаз.

Затем монтируется необходимая для эксплуатации сантехнического изделия панель с кнопками малого и большого смыва по следующей схеме:

подрезка выступающей наружу части заглушки;

Подрезаем заглушку.
извлечение монтажной заглушки за специальную рукоятку красного цвета;

Удаляем монтажную заглушку.
установка запорной арматуры в открытое положение отверткой;

Открываем кран.
установка подрамника кнопки смыва;

Крепим рамку.
подключение смывной панели;

Подключаем смывную панель.
монтаж панели с кнопками смыва.

Устанавливаем панель на место.

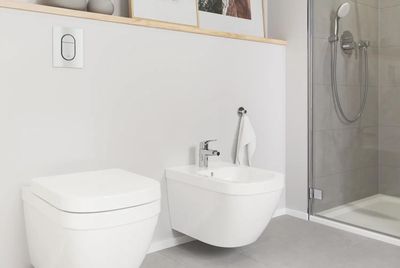

В итоге получается полностью скрытый монтаж разводки канализации, водопровода и электрики. Производителем заявлена эксплуатационная нагрузка 600 кг, 10 летний гарантийный срок на сантехнику.

В дальнейшем кнопка выполняет роль ревизионного лючка, через который можно заменить все внутренние части бачка.

Возможные проблемы

Основной проблемой при монтаже инсталляций Grohe является завышенный строителями уровень канализационной системы. Особенно актуально это для новостроек, вместо 23 см от напольного покрытия до оси канализационного патрубка, входящего в комплект производителя рамной конструкции здесь получается 27 – 30 см.

В этом случае используется дополнительный фитинг – тройник 45°:

• он монтируется в горизонтальную линию системы водоотведения;
• вращением по часовой стрелке или в обратную сторону высоту отверстия для подключения штатного патрубка инсталляции можно регулировать в широком диапазоне.

Однако необходимо учесть, что при вращении от стены увеличивается расстояние между ограждающей конструкцией и унитазом. То есть, инсталляция отодвинется от стены дальше проектного значения.

Проблема коротких шпилек из штатного комплекта Grohe для фиксации рамы к стене упорами решается за счет наращивания их резьбовыми шестигранными муфтами, как на нижнем фото.

Таким образом, компания Grohe выпускает системы крепления подвесной сантехники предельно простой конструкции. Чем облегчает домашнему мастеру их самостоятельную установку. Требуется минимальное количество инструмента, достаточно начальной квалификации в выполнении домашнего ремонта.

Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Источник
