В рулевом механизме со встроенным гидроусилителем вместо ролика на валу сошки нарезан трехзубый сектор, а роль червяка выполняет винт, связанный с поршнем-рейкой, установленный на двух упорных подшипниках, преднатяг которых регулируется гайкой
В картере рулевого механизма выполнен цилиндр гидроусилителя, в котором по винту перемещается поршень-рейка.
Поршень выполнен заодно с шариковой гайкой и имеет зубья, входящие в зацепление с зубьями сектора вала сошки.
Поршень делит цилиндр на две полости. При неподвижном рулевом колесе давление в них одинаковое.
В зависимости от направления вращения рулевого колеса, соответствующая полость цилиндра соединяется через гидрораспределитель с нагнетающей магистралью высокого давления, а другая — с отводящей.
Давление жидкости (масла) в гидросистеме рулевого усилителя создает насос лопастного типа с ременным приводом от шкива коленчатого вала, установленный на передней части двигателя.
В расширительном бачке гидросистемы рулевого усилителя размещен фильтрующий элемент, задерживающий частицы размером более 45 мкм.

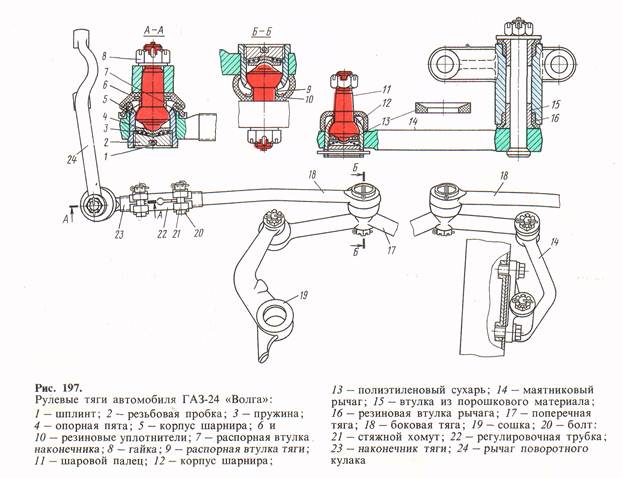

Рулевой привод состоит из тяг рулевой трапеции, тяги сошки и рычагов.
В проушину маятникового рычага и в наконечники тяг запрессованы самоподжимающиеся разборные шарниры с полусферическими пальцами.
Тяги рулевой трапеции имеют регулировочные трубки, а на буртиках их наконечников напрессованы гофрированные резиновые уплотнители с металлической обоймой.
Шарниры тяги сошки и маятникового рычага защищены колпачковыми резиновыми уплотнителями.

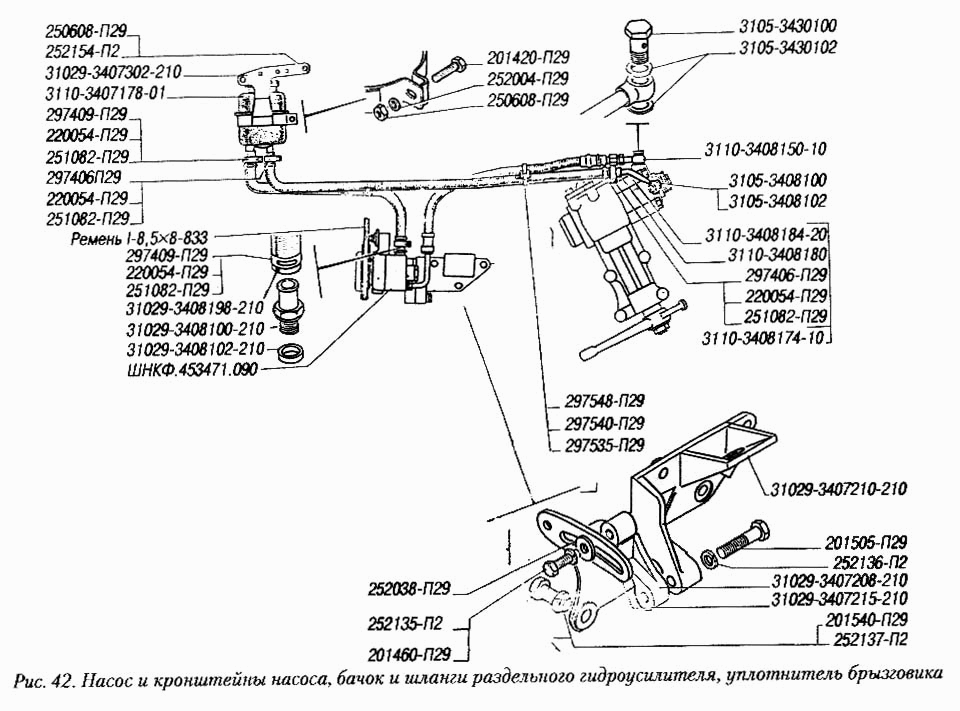

Гидравлическая система рулевого управления с усилителем: 1—кронштейн бачка; 2— бачок; 3— хомут крепления бачка; 4 — хомуты шлангов; 5 — отводящий шланг (низкого давления.); 6— нагнетающий шланг (высокого давления); 7— болт-штуцер; 8— регулировочная гайка; 9—рулевой механизм; 10— крышка; 11 — регулировочный винт; 12—карданный шарнир; 13 — уплотнитель; 14 — контргайка; 15— сошка; 16— кронштейн насоса; 17— Насос; 18—ремень привода насоса; 19— всасывающий шланг.
Любой автомобилист скажет, что рулевой механизм газ 3110 является одним из важнейших узлов машины. Без этого невозможно вести автомобиль. Если есть неполадки в узле рулевого механизма, тогда эксплуатация ГАЗ-3110 строго запрещается. Даже если в рулевом колесе появился люфт, то уже надо на это обратить внимание. При выявлении люфта, водитель первым делом обращается на станцию технического осмотра для диагностики Волги.
Детали для ремонта рулевого механизма Газ 3110
Когда выявляется причина, есть 2 варианта её решения. Первый – оставить машину профессионалам, которые сделают за определённую плату узел рулевого механизма или разобраться в этом самому и устранить причину поломки. Для того чтобы знать как устранить проблему, нужно иметь представление из чего состоит рулевое управление ГАЗ-3110:
Схема устройства и конструкция рулевого управления
- Руль.
- Колонка.
- Рулевой механизм.
- Гидроусилитель.
- Привод.
Ещё было бы очень хорошо рассмотреть, а лучше выучить схему, что к чему крепится и как это выглядит.
Проверка механизма
Если водитель заметил какие-то неполадки в рулевом механизме. Это будет видно и слышно. Рулевое колесо может дрожать, отдаваться барабанная дрожь. При повороте руль будет «клинить» или «выбивать».
Чертеж с названиями элементов рулевой колонки газ 3110
Можно самому проверить узел. Для этого надо:
- Поставить ГАЗ-3110 на ручник.
- Под задние колеса поставить опоры.
- Спереди ослабить крепление колеса слева.
- Спереди автомобиль следует поднять и поставить на опоры.
- Снять колесо.
- После этого снять защитный брызговик.
- В салоне волги 3110 отсоединить полностью вал узла от механизма внизу.
- Требуется сделать отметки положения вала и сошки управления.
- Снять сошку с вала.
- После снятия болтов извлечь механизм.
Артикул: ШНКФ.453461.103 , артикулы доп.: ШНКФ453461.103
Код для заказа: 029588
- С этим товаром покупают
- показать еще
Механизм рулевой ГАЗ-3110 с гидроусилителем БАГУ
Конструкция рулевого механизма с гидроусилителем ШНКФ 453461.103 (интегрального типа) состоит из механического редуктора, гидравлического распределителя роторного типа и встроенного силового гидроцилиндра. Тип передачи: винт — шариковая гайка — поршень рейка — конический зубчатый сектор. Отличается от рулевого механизма с гидроусилителем ШНКФ 453461.100 улучшенной информативностью по управляемости автомобиля и пониженным уровнем шумов при работе системы гидроусилителя руля. Предназначен для установки на легковые автомобили. Устанавливается на автомобили марки ГАЗ-31105, -3102 и их модификации.
- Максимальная нагрузка на управляемую ось, кг: 1200
- Максимальный крутящий момент на выходном валу механизма при максимальном давлении равном 10МПа, Нм: 770
- Максимально допустимая эксплуатационная температура рабочей жидкости в системе гидроусилителя руля автомобиля, °С: 90
- Направление винтовой канавки шарико-винтовой передачи: левое
- Передаточное отношение механизма: 17,3:1
- Полный угол поворота вал-сектора, °: 80
- Гидравлический люфт, не более, градус: 4
- Производительность насоса, используемого с рулевым механизмом, дм 3 /мин: min 5 — max 7,5
- Масса, кг: 15
Использована информация: РУПП “Борисовский завод “Автогидроусилитель”.
Любой автомобилист скажет, что рулевой механизм газ 3110 является одним из важнейших узлов машины. Без этого невозможно вести автомобиль. Если есть неполадки в узле рулевого механизма, тогда эксплуатация ГАЗ-3110 строго запрещается
Даже если в рулевом колесе появился люфт, то уже надо на это обратить внимание. При выявлении люфта, водитель первым делом обращается на станцию технического осмотра для диагностики Волги
Детали для ремонта рулевого механизма Газ 3110
Когда выявляется причина, есть 2 варианта её решения. Первый – оставить машину профессионалам, которые сделают за определённую плату узел рулевого механизма или разобраться в этом самому и устранить причину поломки. Для того чтобы знать как устранить проблему, нужно иметь представление из чего состоит рулевое управление ГАЗ-3110:
Анализ повреждений

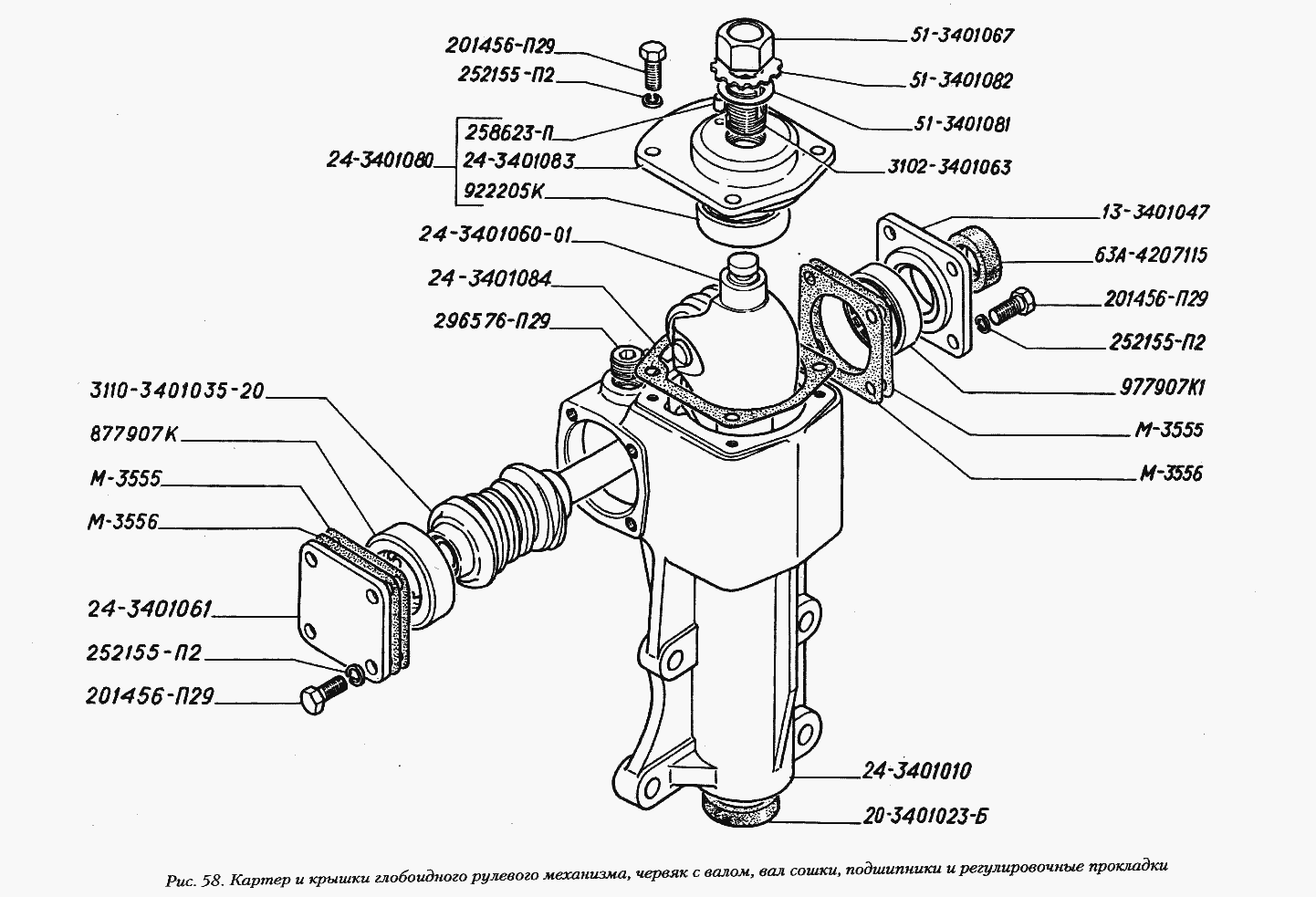

Для выявления неисправности, требуется проверить картер. Если на нём есть трещина или скол, тогда он ремонту не подлежит, надо новый.
Втулки выглядят стертыми. Также требуется их замена. Можно в точках продажи деталей найти картер в сборе.
Червяк и ролик – при обнаружении деформации – замена. Подшипник должен быть смазан и без явных изъянов.
Снятые с автомобиля рулевые колонки
Если время от времени происходит подтекание масла, требуется замена прокладок и сальников. Сборка производится в обратном порядке, согласно меткам, сделанным при разборке.
Инструкция по ремонту насоса ГУР
Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.
Процедура ремонта осуществляется так:
- Демонтируйте насос и разберите в соответствии с инструкцией, которая идет в комплекте.
- Прочистите устройство от грязи, возможно, на корпусе будут виды причины выхода из строя. Обычно проблема кроется в износе сальника, тогда надо будет его поменять. При монтаже нового сальника следует доработать валик.
- Монтаж сальника может быть произведен несколькими способами. Можно соорудить специальную выточку на внешней части элемента, просверлить соответствующее отверстие с резьбой в стенке устройства, после чего зафиксировать сальник с помощью винтов. Также можете зафиксировать эту деталь в середине насоса с помощью специально загнутых концов корпуса.
- Когда замена элемента будет завершена, необходимо будет произвести сборку системы в обратной последовательности. Учтите, что после того, как ремонт будет окончен, при работе ГУР вы можете слышать нехарактерный для этого шум. Это притирка нового сальника, поэтому переживать по этому поводу не стоит. Когда ремонт будет окончен, необходимо произвести замену масла в системе.
Регулировка рулевого механизма
Колеса спереди поставить ровно. Надо положить отвертку низом на руль в точке сверху. Вращать колесо рулевое до тех пор, пока не появится сопротивление. Колеса при этом находятся в исходном положении. При нахождении люфта, надо отметить точки.
При появлении хруста в рулевом колесе при езде по плохой поверхности дороги, или при переезде «лежачих полицейских». Это происходит при малой скорости или при большом угле поворота. Требуется обращение в автомобильный сервис технического обслуживания. При диагностике может быть выявлена проблема, связанная с рулевым редуктором.
Так выглядит рулевой редуктор газ 3110
Если есть достаточно денежных средств, можно оставить автомобиль в ремонтной мастерской, где мастера своего дела устранят эту проблему путем замены на новый. Но, если нет доверия или денег, можно попробовать самому отремонтировать рулевой редуктор. Для этого требуется, прежде всего, соблюдение правил безопасности. Наличие ямы в гараже, знания о рулевом механизме 31-ой Волги и все необходимые ключи для разборки-сборки механизма.
Процесс установки рулевой колонки на газ 3110
Технология ремонта гидроусилителя руля
Многие специалисты настоятельно рекомендуют перечитать статьи о гидроусилителях руля конкретно для вашего автомобиля. Некоторые гидроусилители разбираются почти полностью, за исключением пары «шариковая гайка — винт рулевого вала», другие — лучше не трогать. Хотя даже если вы случайно вывернули из гайки винт, а шарики попали в полость редуктора, — просто не растеряйте их.
Читать дальше: Установка фаркопа на шевроле лачетти седан
Этапы ремонта гидроусилителя руля:
1. Для разборки детали возьмите очень прочный шестигранник на «6», а также обычный старый поднос, в который начнёт сливаться АТФ.
2. Снимите предварительно со штуцера заглушки и поднимите ГУР над ведром, вращая сошку, чтобы слить жидкость.
3. Далее снимите вал сошки и открутите четыре болта, посаженных на фиксирующую мастику, а оттого довольно сложно откручивающихся.
4. Открутите контргайку регулировочного винта, а затем, вращая винт, вкрутите его в редуктор, чтобы вытолкнуть вал вместе с крышкой редуктора и сошкой.
5. Если не нужно устранять люфт вала сошки или заменять манжету, то эту сошку можно оставить в покое и не снимать. Открутите пробку обратного клапана.
6. Достаньте пружину, а клапан вытряхните.
7
Открутите болты крышки и, осторожно поворачивая вал, добейтесь, чтоб он слегка вытолкнул из корпуса крышку. Смотрите, не выкрутите вал из шариковой гайки
8. Подденьте образовавшуюся щель и вытащите вал вместе с крышкой и поршнем из редуктора.
9. Демонтируйте шариковую гайку, выкрутив вал и собрав шарики.
10. Отпустите контргайку и открутите подшипник.
11. Вытащите из корпуса поршня корпус гайки и подшипники. Далее разберите гайку, отогнув контровку болтов. Открутите их, скобу снимите, как и обе части канала шарикопровода.
12. Ищем причину поломки. Причин люфта ГУР может быть несколько: зазоры в паре «вал-шариковая гайка», в подшипниковом узле вала (в крышке), а также в подшипниковом узле шариковой гайки в самом корпусе поршня.
13. Отрегулируйте зазоры. Образовались они, к слову, из-за банального ослабления резьбовых соединений, которые удерживают подшипниковые узлы. Если люфт обнаружен в узле вал-крышка, то отпустите контргайку и затяните её так, чтобы люфт исчез, но без фанатизма. Не забудьте проводить «операцию» в чистоте, то есть вычищенная деталь должна сиять.
Если вы проделываете эту работу впервые, то не поленитесь достать подробные чертежи ГУР или взять листы бумаги и выкладывать каждую запчасть на отдельном листочке, ставя на нём номер. Идеально проводить работу за большим столом. Так вы точно ничего не потеряете и соберёте ГУР без ошибок, да с рулём и не шутят, ведь это — ваша безопасность на дороге, как и ваших близких.
14. Соберите редуктор в обратном порядке, не забыв смазать детали «АТФкой».
Удачи вам, автомобилисты, в ремонте гидроусилителя руля!
Подводя итоги
В итоге можно сказать, что рулевой узел в автомобиле — главная составляющая всего механизма. Не стоит откладывать ремонтные работы и диагностику, если появляются какие-либо отклонения. При малейшем непонятном звуке или вибрации, надо ехать на СТО и сделать диагностику.
Монтаж рулевой колонки на автомобиль Газ
Потому что этот еле слышный звук во время движения автомобиля может превратиться в большую проблему, особенно если Волга едет на большой скорости по трассе.
Устранение дефектов насоса ГУРа
Неисправности найдены, теперь начинаем их устранение.
Читать дальше: Турбулентность в самолете википедия
Нам понадобится ветошь, уайт спирт, наждачная бумага зернистостью Р1000/Р1500/Р2000, треугольный надфиль, сверло на Ф12мм (или более) и электрическая дрель. С валом всё намного проще, понадобится шкурка Р1500 и ей начинаем зачищать все края пазов на валу (зачищаем внешние и боковые с двух сторон) всеми возможными способами. Работаем без фанатизма, главная задача убрать только острые заусенцы.
За одно, сразу можно немного отполировать обе стороны вала на ровной поверхности, желательно использовать шкурку Р2000.
Далее нужно проверить результат нашей работы, проверяем визуально и на ощупь, всё идеально гладкое и не цепляется.
Сложнее всего придется с поверхностью цилиндра, лично я ни чего проще, не придумал, как из шкурки, дрели и толстого сверла (Ф12) смастерить, сферическую шлифовальную машинку. Для начала берём шкурку Р1000 и такое сверло, какое возможно запихать в дрель.
Далее нужно плотно накрутить шкурку против вращения дрели, в два-три оборота, зазоров быть не должно.
Придерживая плотно скрученную конструкцию, ее нужно вставить в дрель (шкурку тоже зажимать).
После, наиболее удобными вам способами аккуратно начинаем шлифовать цилиндр, шлифовать нужно равномерно, цилиндр прижимать плотно и перемещать относительно оси вращения (на максимальной скорости). По мере съедания шкурки, меняем, в итоге доходим до самой мелкой шкурки Р2000.
Желаемый результат получен,
теперь всё тщательно нужно протереть тропочкой с уайт-спиртом. Сам вал с лопатками можно сполоснуть в нем же.
После начинаем сборку, все ставится в последовательности обратной снятию.
Ремонт гидроусилителя руля — задача сложная, а работа кропотливая. Статья рассчитана на тех автолюбителей, которые знакомы с устройством основных систем автомобиля.
Устройство

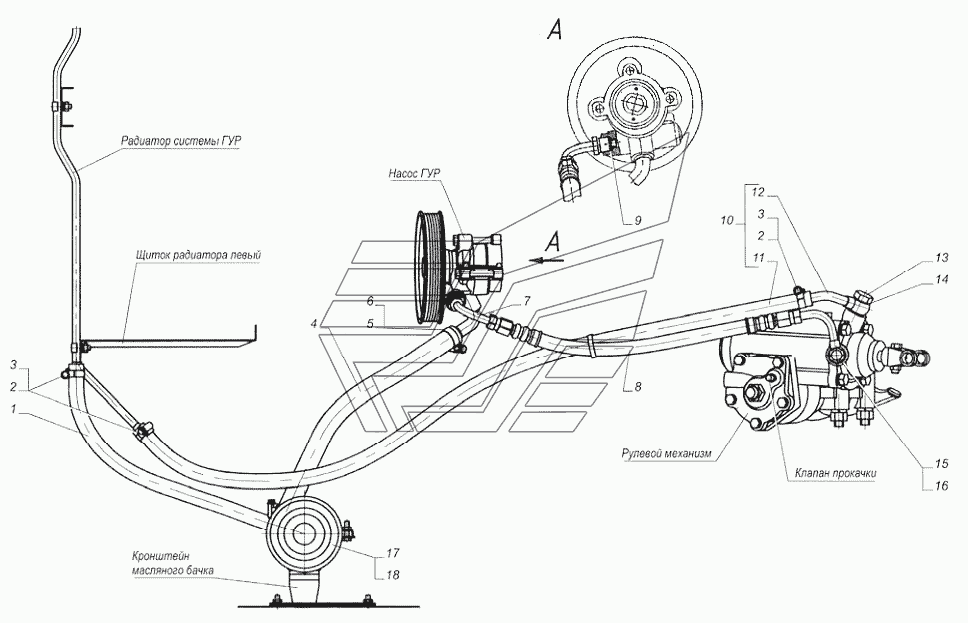

Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство ГУР на Газель. Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.
- Насос ГУР. Этот элемент схемы обеспечивает оптимальную циркуляцию расходного материала в системе, а также давления.
- Рулевой редуктор с распределительным элементом. Данное устройство позволяет обеспечить приток воздушного потока, необходимого для направления масла в нужную полость цилиндра либо обратно в бак.
- Еще один компонент системы — цилиндр. С его помощью обеспечивается преобразование давления расходного материала в передвижение поршня, а также штока.
- Сам расходный материал, то есть масло. Жидкость передает усилие от насоса ГУР к цилиндру. Кроме того, масло обеспечивает смазку всех трущихся элементов устройства.
Поиск
Поиск — Тег — Механизм_рулевого_ГАЗ-3110=
+7 (831) 4175724
Нижний Новгород
- +7
- +7
- icq: 663957368
-
ООО Автодом-НН — региональный представитель в Н.Новгороде крупнейших производителей фрикционных изделий: колодок дисковых тормозов, накладок барабанных тормозов и накладок сцепления для легковых и грузовых автомобилей, автобусов отечественного и зарубежного производства, а также полный спектр автозапчастей на а/м.
Россия, Нижний Новгород, ул. Адмирала Васюнина, д. 2, офис 304
Тел.: (831) 4175724, 4107919, 4175468
факс: (831) 4175724
110
Волга ГАЗ 3110, 310221 гидроусилитель устройство ремонт
В рулевом механизме со встроенным гидроусилителем взамен ролика на валу сошки нарезан трехзубый сектор, а роль червяка выполняет винт, соединенный с поршнем-рейкой, установленый на двух упорных подшипниках, преднатяг которых регулируется гайкой.
В картере рулевого устройства пpоизведен цилиндр гидроусилителя, в котором по винту передвигается поршень-рейка. Поршень пpоизведен вместе с шариковой гайкой и содержит зубья, входящие в зацепление с зубьями сектора вала сошки. Поршень делит цилиндр на две полости. При неподвижном рулевом колесе напор в них одинаковое. В зависимости от направления вращения рулевого колеса, соответствующая углубление цилиндра соприкасается через гидрораспределитель с нагнетающей магистралью высокого давления, а другая – с отводящей.
Напор жидкости (масла) в гидросистеме рулевого усилителя образовывает насос лопастного типа с ременным приводом от шкива коленчатого вала, установленый на передней части двигателя.
В расширительном бачке гидросистемы рулевого усилителя размещен фильтрующий элемент, задерживающий частицы размером наиболее 45 мкм.
Рулевой привод состоит из тяг рулевой трапеции, тяги сошки и рычагов.
В проушину маятникового рычага и в наконечники тяг запрессованы самоподжимающиеся разборные шарниры с полусферическими пальцами.
Тяги рулевой трапеции имеют регулировочные трубки, а на буртиках их наконечников напрессованы гофрированные резиновые уплотнители с металлической обоймой. Шарниры тяги сошки и маятникового рычага защищены колпачковыми резиновыми уплотнителями.
Рулевое управление с гидроусилителем, совмещенным с рулевым механизмом

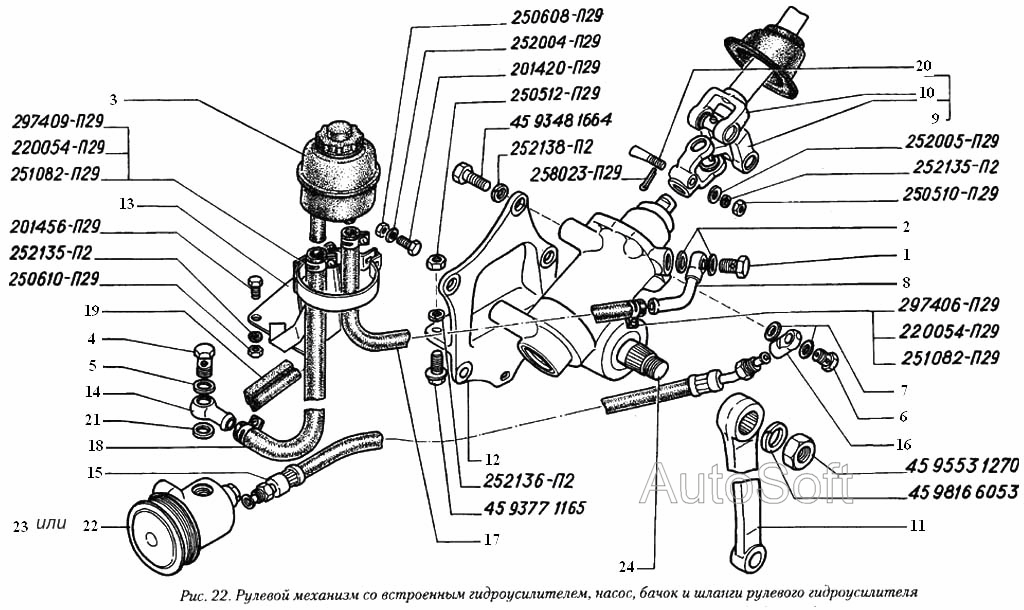

Гидравлическая система рулевого управления с усилителем

1 – кронштейн бачка;
2 – бачок;
3 – хомут крепления бачка;
4 – хомуты шлангов;
5 – отводящий шланг (низкого давления);
6 – нагнетающий шланг (высокого давления);
7 – болт-штуцер;
8 – регулировочная гайка;
9 – рулевой механизм;
10 – крышка;
11 – регулировочный винт;
12 – карданный шарнир;
13 – уплотнитель;
14 – контргайка;
15 – сошка;
16 – кронштейн насоса;
17 – насос;
18 – ремень привода насоса;
19 – всасывающий шланг.
Волга ГАЗ 3110, 310221 гидроусилитель устройство ремонт
Прокачка гидросистемы рулевого управления
порядок Осуществления
Прокачиваем гидросистему рулевого управления для удаления из нее воздуха, попавшего туда после замещения масла, фильтра и других работ, соедененных с нарушением герметичности конфигурации. Признаки присутствия воздуха: подклинивание рулевого колеса при резком изменении направления его вращения, пена в бачке.
Вывевшиваем передние колеса, доливаем масло в емкость до нормы.
Поворачиваем рулевое колесо 5–10 раз до крайнего положения в обе стороны. Если масло из конфигурации было слито, то дабы ускорить заполнение гидросистемы рулевого управления маслом – ключом “на 10” выворачиваем клапан из крышки рулевого механизма, поворачиваем 3–4 раза рулевое колесо в обе стороны, монтируем клапан на область и доливаем масло.
При среднем положении рулевого колеса запускаем силовой агрегат на 10–15 с, рулевое колесо при этом не вращаем.
Заглушив двигатель, доливаем масло. Запускаем силовой агрегат и на холостом ходу плавно поворачиваем рулевое колесо по очереди, в обе стороны, до ограничения но не задерживая его в крайних положениях. После того как прекратится выделение пузырьков в масляном бачке – останавливаем силовой агрегат.
Доливаем масло, проверив его высота по щупу.
Волга ГАЗ 3110, 310221 гидроусилитель устройство ремонт
Следующая страница»»»»»»
-
1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.
22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.
41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.
61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79.
80.81.82.83.84.85.86.87.88.89.90.91.92.93.94.95.96.97.98.99.
100.101.102.103.104.105.106.107.108.109.110.111.112.113.114.
115.116.117.118.119.120.121
В рулевом механизме со встроенным гидроусилителем вместо ролика на валу сошки нарезан трехзубый сектор, а роль червяка выполняет винт, связанный с поршнем-рейкой, установленный на двух упорных подшипниках, преднатяг которых регулируется гайкой.
В картере рулевого механизма выполнен цилиндр гидроусилителя, в котором по винту перемещается поршень-рейка.
Поршень выполнен заодно с шариковой гайкой и имеет зубья, входящие в зацепление с зубьями сектора вала сошки.
Поршень делит цилиндр на две полости. При неподвижном рулевом колесе давление в них одинаковое.
В зависимости от направления вращения рулевого колеса, соответствующая полость цилиндра соединяется через гидрораспределитель с нагнетающей магистралью высокого давления, а другая — с отводящей.
Давление жидкости (масла) в гидросистеме рулевого усилителя создает насос лопастного типа с ременным приводом от шкива коленчатого вала, установленный на передней части двигателя.
В расширительном бачке гидросистемы рулевого усилителя размещен фильтрующий элемент, задерживающий частицы размером более 45 мкм.
Рулевой привод состоит из тяг рулевой трапеции, тяги сошки и рычагов.
В проушину маятникового рычага и в наконечники тяг запрессованы самоподжимающиеся разборные шарниры с полусферическими пальцами.
Тяги рулевой трапеции имеют регулировочные трубки, а на буртиках их наконечников напрессованы гофрированные резиновые уплотнители с металлической обоймой.
Шарниры тяги сошки и маятникового рычага защищены колпачковыми резиновыми уплотнителями.
Гидравлическая система рулевого управления с усилителем: 1—кронштейн бачка; 2— бачок; 3— хомут крепления бачка; 4 — хомуты шлангов; 5 — отводящий шланг (низкого давления.); 6— нагнетающий шланг (высокого давления); 7— болт-штуцер; 8— регулировочная гайка; 9—рулевой механизм; 10— крышка; 11 — регулировочный винт; 12—карданный шарнир; 13 — уплотнитель; 14 — контргайка; 15— сошка; 16— кронштейн насоса; 17— Насос; 18—ремень привода насоса; 19— всасывающий шланг.
Любой автомобилист скажет, что рулевой механизм газ 3110 является одним из важнейших узлов машины. Без этого невозможно вести автомобиль. Если есть неполадки в узле рулевого механизма, тогда эксплуатация ГАЗ-3110 строго запрещается. Даже если в рулевом колесе появился люфт, то уже надо на это обратить внимание. При выявлении люфта, водитель первым делом обращается на станцию технического осмотра для диагностики Волги.
Детали для ремонта рулевого механизма Газ 3110
Когда выявляется причина, есть 2 варианта её решения. Первый – оставить машину профессионалам, которые сделают за определённую плату узел рулевого механизма или разобраться в этом самому и устранить причину поломки.
Для того чтобы знать как устранить проблему, нужно иметь представление из чего состоит рулевое управление ГАЗ-3110:
Схема устройства и конструкция рулевого управления
- Руль.
- Колонка.
- Рулевой механизм.
- Гидроусилитель.
- Привод.
Ещё было бы очень хорошо рассмотреть, а лучше выучить схему, что к чему крепится и как это выглядит.
Проверка механизма
Если водитель заметил какие-то неполадки в рулевом механизме. Это будет видно и слышно. Рулевое колесо может дрожать, отдаваться барабанная дрожь. При повороте руль будет «клинить» или «выбивать».
Чертеж с названиями элементов рулевой колонки газ 3110
Можно самому проверить узел. Для этого надо:
- Поставить ГАЗ-3110 на ручник.
- Под задние колеса поставить опоры.
- Спереди ослабить крепление колеса слева.
- Спереди автомобиль следует поднять и поставить на опоры.
- Снять колесо.
- После этого снять защитный брызговик.
- В салоне волги 3110 отсоединить полностью вал узла от механизма внизу.
- Требуется сделать отметки положения вала и сошки управления.
- Снять сошку с вала.
- После снятия болтов извлечь механизм.
Разборка механизма
- Требуется тщательно всё очистить от пыли и грязевого налёта.
- Вылить изнутри масло.
- Далее, все снимается поочередно: гайки, болты, винты, крышка.
- После чего выпрессовывается подшипник.
- Снять крышку и прокладки.
- Вытащить червяк и сальники.
Анализ повреждений
Для выявления неисправности, требуется проверить картер. Если на нём есть трещина или скол, тогда он ремонту не подлежит, надо новый.
Втулки выглядят стертыми. Также требуется их замена. Можно в точках продажи деталей найти картер в сборе.
Червяк и ролик – при обнаружении деформации – замена. Подшипник должен быть смазан и без явных изъянов.
Снятые с автомобиля рулевые колонки
Если время от времени происходит подтекание масла, требуется замена прокладок и сальников.
Сборка производится в обратном порядке, согласно меткам, сделанным при разборке.
Регулировка рулевого механизма
Колеса спереди поставить ровно. Надо положить отвертку низом на руль в точке сверху. Вращать колесо рулевое до тех пор, пока не появится сопротивление. Колеса при этом находятся в исходном положении. При нахождении люфта, надо отметить точки.
Если люфт составляет 17 мм и больше, требуется найти эту причину. Если меньше указанного расстояния, то просто идет регулировка зазора между роликом и червяком.
Снять переднее колесо слева. С помощью ключа на 30 отвернуть гайку колпачковую и снять оттуда шайбу. Взять ключ на 12 шестигранник и отвернуть на немного винт регулировки по часовой. Таким образом проверять люфт на руле, пока не будет меньше 17-ти мм, сборка в обратном порядке.
Если в Волге при повороте руль возвращается в исходное положение, требуется ещё раз замерить люфт.
При появлении хруста в рулевом колесе при езде по плохой поверхности дороги, или при переезде «лежачих полицейских». Это происходит при малой скорости или при большом угле поворота. Требуется обращение в автомобильный сервис технического обслуживания. При диагностике может быть выявлена проблема, связанная с рулевым редуктором.
Так выглядит рулевой редуктор газ 3110
Если есть достаточно денежных средств, можно оставить автомобиль в ремонтной мастерской, где мастера своего дела устранят эту проблему путем замены на новый. Но, если нет доверия или денег, можно попробовать самому отремонтировать рулевой редуктор. Для этого требуется, прежде всего, соблюдение правил безопасности. Наличие ямы в гараже, знания о рулевом механизме 31-ой Волги и все необходимые ключи для разборки-сборки механизма.
Процесс установки рулевой колонки на газ 3110
