Гидроусилитель руля и рулевые тяги автомобиля ГАЗ-3309

Гидроусилитель руля (ГУР) ГАЗ-3309

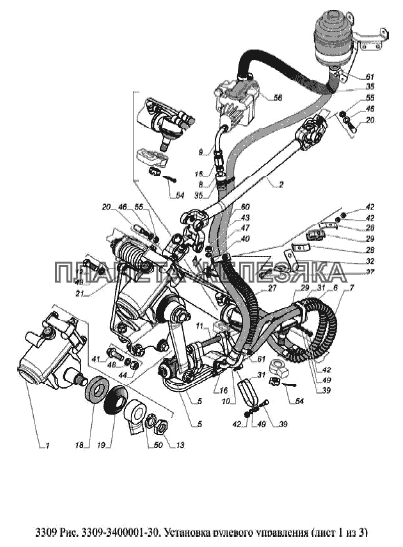

Рис.1. Установка гидроусилителя руля ГАЗ-3309

1 — сошка; 2 — шланг нагнетательный; 3 — шланг сливной; 4 — лонжерон; 5 — пресс-масленка; 6 — балка передней оси; 7 — хомут; 8 — продольная рулевая тяга; 9, 14 — пальцы; 10, 11 — шланги силового цилиндра; 12 — поперечная рулевая тяга; 13 -уплотнитель цилиндра; 15 — силовой цилиндр; 16 — скоба соединительная

Установка гидроусилителя руля ГАЗ-3309 показана на рис. 1 и 2. Гидроусилитель руля состоит из следующих основных узлов: клапана управления, силового цилиндра, масляного насоса, трубопровода масляного бачка и коробки с клапанами.

Рис. 2. Установка насоса ГУР и клапанной коробки ГАЗ-3309

1 — насос ГУР; 2 — трубка нагнетательная; 3 — трубка всасывающая; 4 — клапанная коробка

На двигатель с правой стороны встроен шестеренчатый насос гидроусилителя руля 1 НШ-10-ЗВЛ, а с левой стороны двигателя на кронштейне устанавливается клапанная коробе (рис. 5.7) с клапанами ограничения давления и производительности, отрегулированный соответственно на значения 8,5-9,5 MПа (9-18 л/мин.).

Установка насоса ГУР и клапанной коробки ГАЗ-3309 показана на рис. 2.

Рис. 3. Бачок ГУР ГАЗ-3309

1 — крышка; 2 — корпус; 3 — фильтрующий элемент; 4 — боковой патрубок; 5 — центральный патрубок

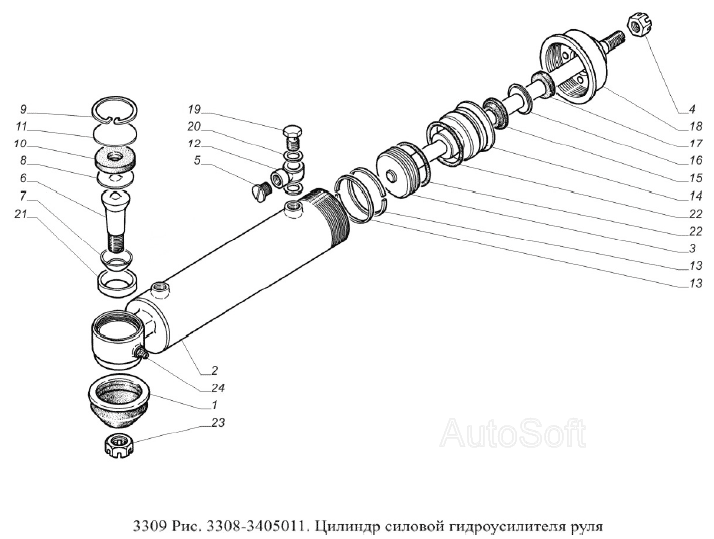

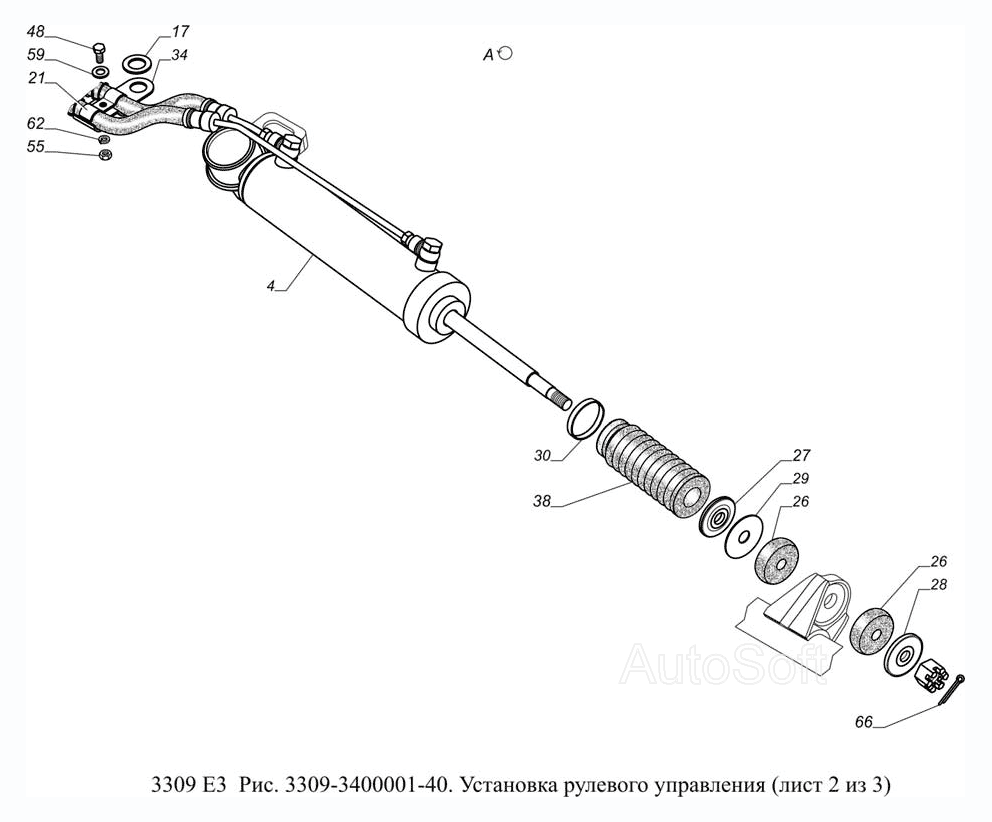

Рис. 4. Силовой цилиндр гидроусилителя руля ГАЗ-3309

1 — гайка; 2 — уплотнительные кольца; 3 болт-штуцер; 4 — соединительная муфта; 5 — цилиндр; 6 — кольца поршня; 7 — штоке поршнем; 8 — манжета штока; 9 — сальник штока

Шток 7 (рис. 4) силового цилиндра ГАЗ-3309 прикреплен к кронштейну поперечной рулевой тяги, палец шарового шарнира — к кронштейну переднего моста. Шток силового цилиндра перемещает поперечную рулевую тягу, при этом осуществляется поворот передних колес.

Работа гидроусилителя рулевого управления автомобиля ГАЗ-3309

При движении автомобиля в прямом направлении золотник клапана управления находится в среднем положении, при этом нагнетательная магистраль соединена со сливной магистралью. При поворотах золотник смещается относительно корпуса управления, закрывая зазор между золотником и корпусом с соответствующей стороны центральной шейки золотника.

Вследствие этого масло от насоса направляется в соответствующую полость силового цилиндра, который перемещает поперечную тягу рулевой трапеции ГАЗ-3309, осуществляя поворот колес.

Движение при неработающем ГУР ГАЗ-3309

При повреждении гидроусилителя руля ГАЗ-3309необходимо закольцевать насос-бачок-клапанная коробка, соединив выход II (см. рис. 5) клапанной коробки (нагнетание) со сливом бачка ГУР.

Рис. 5. Клапанная коробка ГАЗ-3309

I — из бачка ГУР; II — клапан ГУР; III — в насос; IV — из насоса; 1 — коллектор; 2 — клапан ограничения давления; 3 — крышка насоса; 4 — клапан ограничения подачи

Для уменьшения усилия на рулевом колесе при поврежденном гидроусилителе рекомендуется слить масло из силового цилиндра и клапана. В случае повреждения силового цилиндра необходимо дополнительно снять силовой цилиндр.

Привод рулевого управления ГАЗ-3309 состоит из продольной и поперечной рулевых тяг, снабженных шаровыми шарнирами.

Продольная рулевая тяга ГАЗ-3309

ГУР ГАЗ-3309 (рис. 6) регулируется по длине и преднатягу в шарнирах. Регулировкой длины тяги обеспечивается установка рулевого механизма в среднее положение при прямолинейном положении управляемых колес.

Для регулировки длины продольной тяги ГАЗ-3309 необходимо выполнить следующие операции:

— Проверить и при необходимости довести до нормы давление воздуха в шинах колес, устранить возможные неисправности ходовой части (поломка листов или неравномерное проседание рессор, неисправности амортизаторов и др.).

— Установить передние колеса в положение, соответствующее прямолинейному движению, путем прокатывания автомобиля по прямой.

— Отсоединить продольную тягу от поворотного рычага ГАЗ-3309, установить рулевой механизм в среднее положение поворотом рулевого вала из любого крайнего положения на три оборота и доворачивания его до совмещения риски на торце винта рулевого механизма с ребром В верхней крышки рулевого механизма (риска должна находиться внизу).

Проверить правильность установки рулевого колеса относительно рулевого механизма. Плоскость симметрии спиц рулевого колеса должна быть параллельна плоскости симметрии автомобиля (допускается отклонение не более 5°). При необходимости восстановить положение рулевого колеса его перестановкой.

— Ослабить гайку 14 (см. рис. 6) и отрегулировать длину тяги, заворачивая или выворачивая тягу 7 до совмещения оси пальца шарнира с осью конусного отверстия поворотного рычага (защитный чехол должен быть снят). Затянуть гайку 14 моментом 50_62 Нм (5,0-6,2 кг/см) и надеть на шарнир защитный чехол.

— Установить тягу, затянуть гайку пальца шарнира моментом 110-140 Нм (11,0-14,0 кг/см) и зашплинтовать.

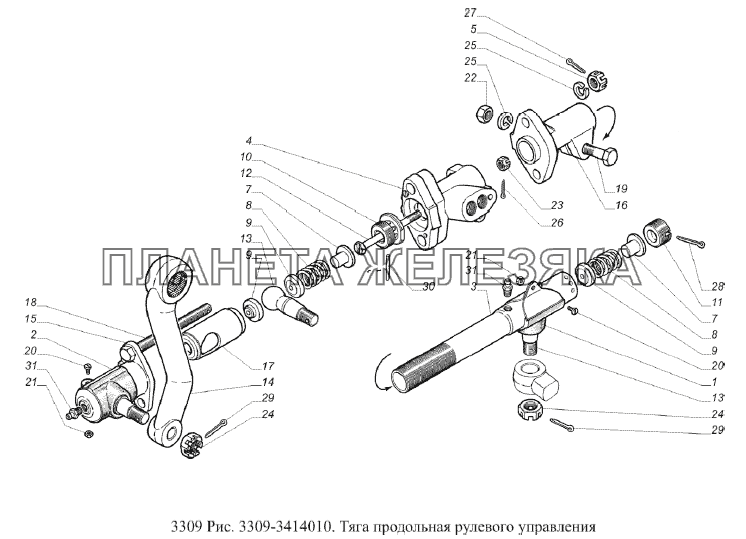

Рис. 6. Продольная рулевая тяга ГАЗ-3309

Правильность регулировки проверяется пробным пробегом по прямому участку горизонтальной дороги длиной не менее 500 м. При правильно отрегулированной длине рулевой тяги и исправной ходовой части ГАЗ-3309 не должно быть отклонения (увода) рулевого колеса от установленного среднего положения.

Регулировка шарниров продольной рулевой тяги ГАЗ-3309

— Расшплинтовать пробку 10 (см. рис. 6) заднего шарнира и затянуть моментом 24-36 Нм (2,4-3,6 кг/см), а затем отвернуть на 1/12-1/4 оборота и зашплинтовать пробку.

— Для регулировки переднего шарнира продольной тяги необходимо снять клапан, затянуть гайку 17 стакана моменте 24-36 Нм (2,4-3,6 кг/см), а затем отвернуть на 1/12-1/4 оборота.

— Установить штифт 18, вдвинуть стакане с гайкой 17 внутрь наконечника, установи клапан управления и собрать тягу.

Стакан наконечника должен свободно перемещаться в осевом направлении на величину рабочего хода, а пальцы легко поворачиваться на сфере от усилия руки.

Снятие и разборка продольной рулевой тяги ГАЗ-3309

— Отвернуть шланги от клапана гидроусилителя руля и снять хомут крепления шлангов к тяге.
— Расшплинтовать гайки 11 (см. рис. 6) крепления шаровых пальцев к сошке и рычагу поворотного кулака

— Отвернуть гайки крепления шаровых пальцев, выпрессовать пальцы из сошки и рычага и снять тягу.
— Зажать тягу в тисках, отвернуть винты крепления защитных муфт и снять муфты 1 и 8.

— Расшплинтовать и отвернуть две гайки и два болта 3 клапана управления.
— Расшплинтовать и отвернуть гайку центрального болта клапана управления и снять клапан.

— Переместив палец в сторону клапана, вынуть штифт 18 гайки стакана и отвернуть гайку 17.
— Вынуть ограничитель, пружину, сухарь, палец, другой сухарь и стакан из наконечника переднего шарнира тяги.

— Расшплинтовать и отвернуть пробку с противоположного конца тяги и разобрать. Сборку тяги проводить в порядке, обратном разборке.

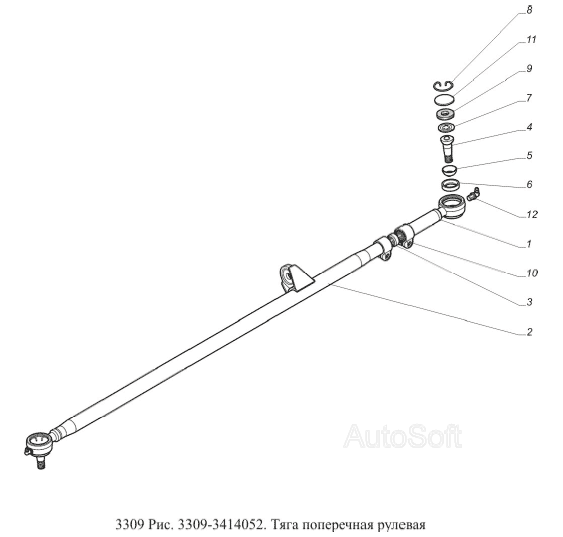

Разборка и сборка поперечной рулевой тяги ГАЗ-3309

— Расшплинтовать гайки крепления пальцев поперечной рулевой тяги в рычагах рулевой трапеции и гайку штока силового цилиндра.
— Отвернуть гайки крепления пальцев и штока.

— Снять со штока шайбу штока и подушку штока.

— Вынуть пальцы из отверстий рычагов и сдвинуть поперечную тягу вдоль силового цилиндра до выхода штока из отверстия кронштейна крепления силового цилиндра на поперечной рулевой тяге.

— Зажать поперечную рулевую тягу в тисках (крышка наконечника должна быть вверху).
— Слегка вдавить крышку внутрь, чтобы ослабить стопорное кольцо.

— Тонкими плоскогубцами вынуть стопорное кольцо.
— Разобрать шарнир

— При необходимости выпрессовать из наконечника вкладыш и заменить его. Сборку и установку поперечной рулевой тяги ГАЗ-3309 проводить в обратной последовательности.

Перед сборкой рабочие поверхности пальцев, вкладышей, сухарей и опорных пят смазать тонким слоем смазки. После установки тяги на автомобиль наконечники необходимо смазать через пресс-масленки до выхода смазки из ограничительных шайб.

Запчасти для грузовых автомобилей

Полный модельный ряд: ГАЗ-3307, 53, ГАЗ-3309, ГАЗ-66, 3308, 33081, 33086, ГАЗ-33104

Рулевое управление автомобиля ГАЗ-3309

На грузовом автомобиле ГАЗ-3309 установлено рулевое управление с рулевым механизмом типа винт-шариковая гайка-рейка-сектор и с трехшарнирной рулевой колонкой с бесшлицевым соединением, обеспечивающим изменение длины карданного вала колонки при колебаниях кабины.

Автомобиль ГАЗ-3309 оснащают раздельным гидроусилителем руля (ГУР).

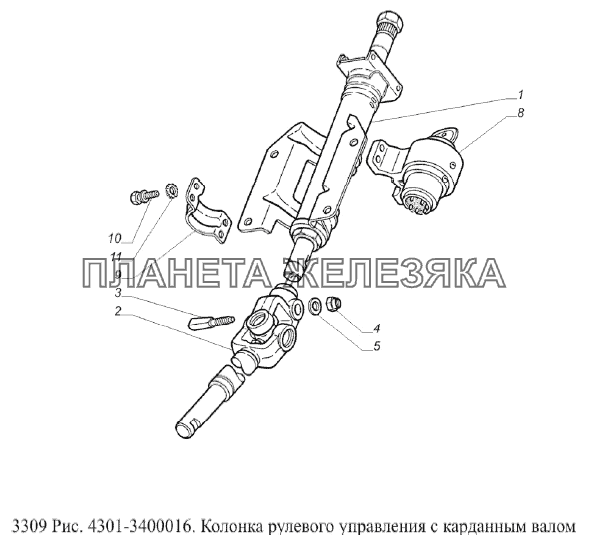

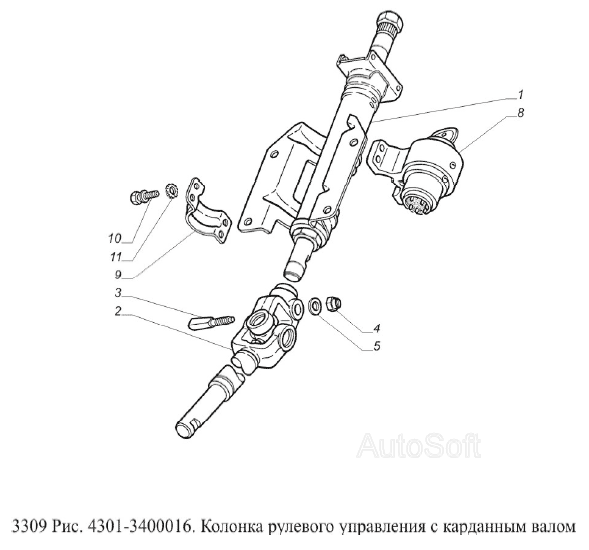

Конструкция рулевой колонки ГАЗ-3309 аналогична конструкции рулевой колонки автомобиля ГАЗ-3307.

Рулевой механизм ГАЗ-3309, состоящий из винта с шариковой гайкой 2 (рис. 1) и вала-сектора 3, смонтирован в картере, который с помощью кронштейна крепится к левому лонжерону рамы. Передаточное число рулевого механизма 23,09 (в средней части).

Винт 2 (см. рис. 1) с шариковой гайкой установлен в картере на двух радиально-упорных подшипниках, наружные обоймы которых запрессованы в картер и верхнюю крышку рулевого механизма, а внутренние обоймы напрессованы на винт рулевого механизма.

Момент, необходимый для поворота винта рулевого механизма ГАЗ-3309, регулируется с помощью прокладок 5, устанавливаемых между картером и крышкой рулевого механизма.

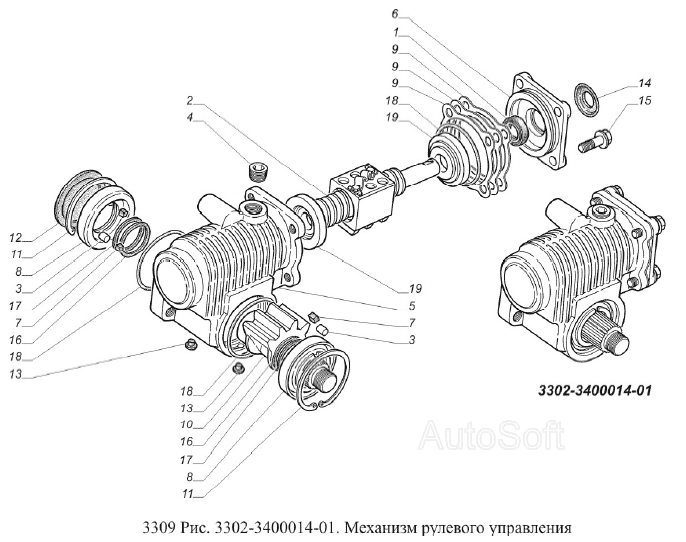

Рис. 1. Рулевой механизм и рулевая колонка ГАЗ-3309

В — ребро на верхней крышке; С — риска на торце винта; 1 — картер; 2 — винт с шариковой гайкой; 3 — вал-сектор; 4 — пробка наливного отверстия; 5 — регулировочные прокладки; 6 — гайка; 7 — болт; 8 — вилка; 9 — крышка; 10 — клин; 11 -промежуточная опора; 12 — средний карданный вал; 13 — верхний кожух; 14 — рулевое колесо; 15 -накладка; 16 — нижний кожух; 17 — колонка; 18 — замок руля; 19 — боковая крышка; 20 — стопорная шайба; 21 — регулировочная гайка; 22 — распорный вкладыш; 23, 28 — уплотнительные кольца; 24 -пробка; 25 — крышка; 26 — уплотнитель; 27 — сошка; 29 — защитное кольцо; 30 — наружное кольцо подшипника вала-сектора; 31 — стопорное кольцо; 32 — карданный вал

При вращении винта шарики перекатываются по специальному каналу, в результате чего шариковая гайка перемещается. Шарики отличаются друг от друга не более чем на 4 мкм. Узел рулевого механизма ГАЗ-3309, состоящий из винта, шариковой гайки и комплекта шариков, разукомплектации не подлежит.

Своими зубьями шариковая гайка находится в зацеплении с валом-сектором 3. Последний вращается на двух цилиндрических роликовых подшипниках, внутренней обоймой которых является сам вал.

Уплотнение вала сошки, а также крышки рулевого механизма ГАЗ-3309 осуществляется с помощью резиновых колец. Фиксация наружных обойм подшипников вала сошки от осевого перемещения осуществляется с помощью стопорных колец 31, а от углового перемещения — с помощью кернения буртиков наружных обойм в отверстия картера, закрываемые пробками 24.

Винт-шариковая гайка рулевого механизма с помощью карданного вала соединяется с валом рулевой колонки. Крепление вилок шарнира на валах осуществляется с помощью клина 10.

Техническое обслуживание рулевого управления автомобиля ГАЗ-3309 включает в себя осмотр, проверку состояния крепежных соединений, проверку суммарного люфта рулевого колеса, проверку и регулировку осевого люфта в подшипниках винта, проверку и регулировку зазора в зацеплении зубчатой передачи, проведение смазочных работ согласно Карте смазки.

Для системы гидроусилителя руля ГАЗ-3309 нужно употреблять только чистое масло, указанное в Карте смазки. Применение загрязненного масла вызывает быстрый износ деталей гидроусилителя руля.

Если по каким-либо причинам клапан продольной тяги был снят, то следует проверить и при необходимости отрегулировать шарниры продольной тяги. При затяжке двух болтов крепления клапана и тяги нужно центрировать корпус по золотнику, проверяя свободу перемещения последнего.

После сборки клапана гидроусилителя рулевого привода ГАЗ-3309 с тягой стакан наконечника тяги с золотником должен свободно перемещаться в продольном направлении на величину рабочего хода (3,4 мм).

Элементы крепления рулевого колеса, рулевой колонки, картера рулевого механизма, карданного рулевого привода, сошки и рычагов рулевой трапеции необходимо своевременно подтягивать.

Регулировка рулевого механизма ГАЗ-3309

Необходимость в регулировке подшипников рулевого механизма ГАЗ-3309 можно определить по наличию осевого или радиального зазора в подшипниках винта.

Для определения зазора в подшипниках необходимо повернуть рулевое колесо на 2,5 оборота от положения прямолинейного движения в любую сторону и покачать рукой винт рулевого механизма за закрепленную вилку.

При правильно отрегулированных подшипниках не должно быть осевого и радиального перемещения винта (люфта вилки относительно крышки рулевого механизма).

Регулировку подшипников рулевого механизма ГАЗ-3309 необходимо проводить в следующем порядке:

— Снять рулевой механизм с автомобиля.
— Разобрать рулевой механизм.

— Вынуть одну из регулировочных прокладок.

— Установить и закрепить болтами верхнюю крышку картера. Момент затяжки болтов должен быть 24-36 Нм (2,4-3,6 кг/см). Проверить момент силы, необходимый для поворота винта в подшипниках, который должен составлять 40-80 Нм (4-8 кг/см).

При этом не должно ощущаться люфта винта. Если люфт устранить не удалось, необходимо убрать еще одну прокладку и снова проверить момент силы поворота винта.

— Установить вал-сектор и подшипники, смазав посадочные поверхности, уплотнительные и защитные кольца маслом для рулевого механизма ГАЗ-3309. Распорные вкладыши 22 в каждом подшипнике должны быть расположены диаметрально противоположно вдоль оси паза на наружном кольце 30.

При установке подшипники должны быть направлены эксцентриситетом вниз (вал-сектор максимально удален от шариковой гайки). Перекосы при сборке не допускаются.
Заклинивание подшипников на валу-секторе или в картере свидетельствует о перекосе или неправильной ориентации эксцентриситетов подшипников.

— Отрегулировать зацепление в паре гайка-сектор.
— Зафиксировать от поворота подшипники вала-сектора, отогнув буртик на подшипниках в отверстия на картере.

— Собрать рулевой механизм в последовательности, обратной разборке.
— Залить масло в картер рулевого механизма до уровня нижней кромки наливного отверстия.
— Установить рулевой механизм на автомобиль в последовательности, обратной снятию.

Регулировка зацепления пары гайка-сектор рулевого механизма ГАЗ-3309

Зазор в зацеплении рабочей пары рулевого механизма ГАЗ-3309 считается допустимым, если люфт на нижнем конце сошки при положении колес для движении прямой, при правильно отрегулирована подшипниках винта не превышает 0,3 мм.

Проверку зазора в зацеплении пары необходимо проводить в следующем порядке:

— Установить колеса в положение движения по прямой.
— Отсоединить продольную рулевую тягу от сошки.

— Покачивая сошку рукой, определить люфт на ее конце (при этом не должен ощущаться осевой люфт винта). Если люфт сошки больше 0,3 мм, отрегулировать зацеплен пары в следующем порядке:

— снять рулевой механизм с автомобиля;
— разобрать рулевой механизм;

— отрегулировать зацепление гайки путем одновременного поворота с помощью специального ключа в отверстиях картера на один и тот 1 угол по часовой стрелке со стороны шлицов на валу-секторе. При регулировке исключить возможность перекоса вала-сектора в наружных кольцах.

Момент силы, необходимый для поворота винта на отрегулированном механизм должен быть 100-180 Нсм (10-18 кгс/см);

— зафиксировать от поворота подшипник вала-сектора, отогнув буртик на подшипниках в отверстия на картере;
— повторно проверить момент силы, необходимый для поворота винта, и люфт к конце рулевой сошки.

— Собрать рулевой механизм ГАЗ-3309 в последовательности, обратной разборке.
— Установить рулевой механизм на автомобиль в последовательности, обратной снятию

Разборка и сборка рулевого механизма ГАЗ-3309

— Слить масло из картера рулевого механизма через пробку 4 наливного отверстия (см. рис. 1).
— Зажать рулевой механизм в тисках за прилив под крепежные отверстия картера и очистить от грязи все поверхности.

— Вынуть из картера две пробки 24.
— Снять крышки 19 и 25, губчатый уплотнитель 26 с вала-сектора и извлечь стопорные кольца 31 из картера.

— Выпрямить бородком лунки от кернения на подшипниках 30 вала-сектора.
— Снять съемником поочередно подшипники вала-сектора без ударов и перекосов, действуя осторожно, чтобы ролики не рассыпались.

— Вынуть вал-сектор 3 из картера, уплотнительные 28 и защитные кольца 29 из подшипников.
— Отвернуть болты крепления и снять верхнюю крышку картера вместе с прокладками.

— Выпрессовать из верхней крышки манжету, обойму подшипника, сняв предварительно уплотнительное кольцо и прокладки 5.
— Вынуть винт 2 с шариковой гайкой.
— Выпрессовать наружную обойму подшипника винта 2 из картера.

Сборку рулевого механизма ГАЗ-3309 надо производить в следующем порядке:

— Запрессовать до упора в картер рулевого механизма обойму подшипника винта.
— Запрессовать до упора в верхнюю крышку манжету и обойму подшипника винта, установить уплотнительное кольцо.

— Проверить щупом качество запрессовки обойм подшипников. Щуп 0,03 мм не должен проходить между торцом обоймы подшипников и упорными торцами картера и верхней крышки.
— Установить винт с шариковой гайкой и подшипниками в картер.

— Установить и закрепить болтами верхнюю крышку рулевого механизма ГАЗ-3309, отрегулировав затяжку подшипников винта. Момент затяжки болтов верхней крышки 24-36 Нм (2,4-3,6 кг/см).

— Установить в картер вал-сектор, при этом в среднюю впадину вала-сектора должен попасть средний зуб шариковой гайки.
— Установить уплотнительные кольца и подсобранные подшипники.

— Отрегулировать зацепление вала-сектора с шариковой гайкой.
— Подсобрать рулевой механизм в последовательности, обратной разборке.

— Установить рулевой механизм на автомобиль. Момент затяжки болтов крепления рулевого механизма к кронштейну и кронштейна к лонжерону должен быть 44-62 Нм (4,4-6,2 кг/см).

— Установить сошку на вал-сектор рулевого механизма и затянуть ее гайкой моментом 105-140 Нм (10,5-14,0 кг/см).

Запчасти для грузовых автомобилей

Полный модельный ряд: ГАЗ-3307, 53, ГАЗ-3309, ГАЗ-66, 3308, 33081, 33086, ГАЗ-33104

Рулевое управление ГАЗ-3307

На автомобиле ГАЗ-3307 установлено рулевое управление с рулевым механизмом типа глобоидный червяк и трехгребневый ролик с трехшарнирной рулевой колонкой с бесшлицевым соединением.

Зацепление рабочей пары рулевого механизма ГАЗ-3307 (глобоидный червяк и трехгребневый ролик) выполнено таким образом, что при правильной регулировке угол свободного поворота рулевого колеса при отсоединенной сошке в положении движения по прямой должен отсутствовать.

При повороте рулевого колеса в любую сторону более чем на пол-оборота угол свободного поворота появляется, непрерывно возрастает и достигает в крайних положениях 30°. При движении автомобиля рулевое управление должно обеспечивать заданное направление и отсутствие виляния передних колес.

Рулевая колонка ГАЗ-3307 крепится четырьмя болтами к кронштейну педалей сцепления и тормоза. Рулевой вал вращается на двух шариковых подшипниках.

Регулировка преднатяга подшипников рулевого вала ГАЗ-3307 осуществляется специальной гайкой, навинченной на вал. Для компенсации изменения длины промежуточного карданного вала при колебании кабины в его конструкцию введен бесшлицевый компенсатор.

Рис. 1. Рулевое управление автомобиля ГАЗ-3307

1 — прокладка; 2 — пробка наливного отверстия; 3 – вал с червяком, 4 — регулировочный винт; 5 — гайка; 6 — картер; 7 — стопорная шайба; 8 — вилка; 9 — нижний карданный вал; 10 — подшипнике уплотнителем; 11 — средний карданный вал; 12 — верхний кожух; 13 — накладка; 14 — рулевое колесо; 15 — колонка; 16 — нижний кожух; 17 — замок руля; 18 — регулировочная гайка; 19 — шайба; 20 — клин; 21 — самостопорящаяся гайка; 22 — вал сошки с трехгребневым роликом

На рулевой колонке ГАЗ-3307 с двухспицевым рулевым колесом установлены выключатель зажигания и стартера, переключатель света фар и указателей поворота, переключатель очистителя, омывателя ветрового стекла и звукового сигнала, закрытые декоративными кожухами. Устройство рулевого управления показано на рис. 1.

Рулевой механизм ГАЗ-3307, состоящий из глобоидного червяка с валом 3 и вала 22 сошки с трехгребневым роликом, смонтирован в чугунном картере и крепится к левому лонжерону рамы пятью болтами.

Червяк с валом 3 установлен на картере на двух роликовых конических подшипниках. Между нижней крышкой и обоймой подшипника установлены регулировочные прокладки 1 для регулировки преднатяга подшипников червяка.

Люфт в подшипниках недопустим. Вал 22 сошки с трехгребневым роликом вращается в двух подшипниках: в бронзовой втулке, запрессованной в картер рулевого механизма, и в цилиндрическом роликовом подшипнике, установленном в боковой крышке.

Углы поворота рулевого вала ГАЗ-3307 от среднего положения в обе стороны по 45° составляют зону беззазорного зацепления червяка с роликом. Первоначальное смещение геометрической оси ролика вверх относительно оси червяка на б мм (для нового рулевого механизма) позволяет в эксплуатации регулировать беззазорное зацепление по мере изнашивания червячной пары.

Регулировку зацепления червяка с роликом проводят регулировочным винтом 4, который фиксируется с помощью стопорной шайбы 7, штифта и гайки 5, навинченной на винт.

В процессе эксплуатации техническое состояние рулевого управления ГАЗ-3307 ухудшается из-за износа рабочих поверхностей деталей и нарушения регулировок. Техническое состояние рулевого управления определяется величиной суммарного люфта рулевого колеса.

Техническое обслуживание рулевого управления включает в себя осмотр, проверку состояния крепежных соединений, проверку суммарного люфта рулевого колеса, проверку и регулировку осевого люфта в подшипниках червяка, проверку и регулировку зазора в зацеплении червяка с роликом, проведение смазочных работ согласно карте смазки.

Необходимо проверять уровень масла в рулевом механизме ГАЗ-3307 и при необходимости доливать до нормы. Герметичность соединений проверяется ежедневно.

Элементы крепления рулевого колеса, рулевой колонки, рулевого механизма, карданного рулевого привода, сошки и рычагов рулевой трапеции ГАЗ-3307 необходимо своевременно подтягивать. Годность деталей рулевых тяг к дальнейшей работе определяется свободой качания пальцев в собранном шарнире.

В случае обнаружения люфта в шарнире необходимо снять рулевую тягу, разобрать шарнир и определить причину люфта. При износе деталей или утопании пальца с сухарем во вкладыше более 0,5 мм необходимо заменить изношенные детали.

Перед регулировкой шарниров рулевой тяги ГАЗ-3307 необходимо убедиться в наличии осевого зазора в подшипниках червяка.

Для этого необходимо выполнить следующие операции:

— отсоединить вилку шарнира входного вала механизма и продольную рулевую тягу от сошки;
— покачать сошку рукой. Если при этом вал червяка будет иметь осевое перемещение относительно верхней крышки картера руля, подшипники требуют регулировки.

Регулировку шарнира рулевой тяги ГАЗ-3307 надо проводить в следующем порядке:

— Ослабить болты крепления нижней крышки картера и слить масло.
— Снять нижнюю крышку картера и вынуть тонкую регулировочную прокладку.

— Установить крышку картера на место и проверить подшипники червяка на продольный люфт. Если люфт не устранен, то следует снять толстую прокладку, а тонкую поставить обратно.
— После устранения люфта вынуть вал сошки, соединить вилку карданного вала с валом червяка и проверить на ободе рулевого колеса усилие, необходимое для его вращения.

Регулировка зацепления должна всегда проверяться после регулировки затяжки подшипников червяка в таком порядке:

— Установить рулевое колесо в положение, соответствующее движению автомобиля по прямой.
— Отсоединить продольную рулевую тягу от сошки.

— Покачивая сошку в плоскости ее вращения, определить с помощью индикатора величину перемещения конца сошки.

Если перемещение конца рулевой сошки ГАЗ-3307 превышает 0,3 мм, то необходимо отрегулировать зазор в зацеплении ролика с червяком.

Для регулировки необходимо выполнить следующие операции:

— отвернуть гайку 5 и снять стопорную шайбу 7;
— вращать ключом регулировочный винт 4 по часовой стрелке до устранения зазора;

— проверить с помощью динамометра усилие на ободе рулевого колеса возле среднего положения;
— вращением регулировочного винта довести усилие поворота рулевого колеса до 11,3-19,0 Н (1,13-1,9 кгс);

— надеть стопорную шайбу и завернуть гайку.

Если одно из отверстий в стопорной шайбе не совпадает со штифтом, то регулировочный винт надо повернуть настолько, чтобы получить это совпадение. При этом усилие поворота рулевого колеса не должно выходить за указанные выше пределы.

Снятие и разборка рулевого механизма ГАЗ-3307

— Отвернуть гайку клина рулевого управления на рулевом механизме, выбить клин, снять вилку с вала червяка.
— Отвернуть гайку крепления сошки.

— Снять съемником сошку с вала.
— Отвернуть пять гаек крепления картера руля к лонжерону рамы.

— Снять рулевой механизм ГАЗ-3307.
— Тщательно очистить рулевой механизм от грязи.

Разборка рулевого механизма

— Слить масло из картера рулевого механизма, предварительно отвернув нижний болт крепления боковой крышки картера.
— Зажать рулевой механизм в тисках за фланец картера.

— Отвернуть гайку 5 регулировочного винта и снять стопорную шайбу 7 с прокладкой.
— Отвернуть болты крепления боковой крышки картера.

— Легкими ударами медной или алюминиевой выколотки по концу вала сошки вынуть вал сошки вместе с роликом и крышкой.
— Свернуть боковую крышку с вала рулевой сошки ГАЗ-3307 и снять с вала сошки регулировочный винт 4.

— Выпрессовать из боковой крышки подшипник.
— Отвернуть болты крепления верхней крышки картера и снять верхнюю крышку вместе с прокладками.

— Выпрессовать из верхней крышки сальник, войлочное кольцо и гайку войлочного кольца.
— Отвернуть болты крепления нижней крышки и снять ее вместе с прокладками.

— Легкими ударами бронзовой или медной выколотки выпрессовать вал 3 с червяком в сторону нижней крышки вместе с наружным кольцом подшипника.
— Выпрессовать оставшуюся наружную обойму подшипника вала червяка из картера.

— Выпрессовать из картера рулевого механизма сальник вала сошки.

Сборка рулевого механизма ГАЗ-3307

Перед сборкой детали рулевого механизма ГАЗ-3307 должны быть смазаны тонким слоем смазки. Сборку выполняют следующим образом:

— Запрессовать до упора в картер рулевого механизма сальник вала сошки.
— Установить вал червяка с подшипниками в картер.

— Установить и закрепить болтами верхнюю и нижнюю крышки рулевого механизма, установив столько прокладок, сколько их было до разборки рулевого механизма.
— Отрегулировать затяжку подшипников червяка. Момент затяжки болтов крышек 24-36 Нм (2,4-3,б кг/см).

— Запрессовать в верхнюю крышку сальник, войлочное кольцо и чашку войлочного кольца, предварительно пропитав войлочное кольцо в подогретом масле. Чашка войлочного кольца должна выступать на 3,5 мм за торец крышки.

— Запрессовать в боковую крышку подшипник.
— Надеть регулировочный винт на вал рулевой сошки ГАЗ-3307 и ввернуть в крышку.

— Поставить в картер крышку с валом сошки в сборе, установив под нее прокладку, и закрепить ее болтами, момент затяжки 24-36 Нм (2,4-3,6 кг/см).
— Отрегулировать зацепление ролика с червяком.

— Установить рулевой механизм на автомобиль. Момент затяжки гаек крепления рулевого механизма должен быть 44-62 Нм (4,4-6,2 кг/см).

— Установить сошку на вал сошки рулевого механизма и закрепить ее гайкой, момент затяжки 105-140 Нм (10,5-14 кг/см).

Разборка рулевого карданного вала ГАЗ-3307

— Отвернуть гайку крепления клина рулевого вала на рулевом механизме, выбить клин.
— Отвернуть гайку клина рулевого вала на среднем карданном валу и снять карданный вал.

— Отвернуть гайку клина среднего рулевого вала ГАЗ-3307 на рулевой колонке, выбить клин и снять средний карданный вал с подшипником и уплотнителем в сборе, отвернув предварительно болты крепления уплотнителя.

— Снять стопорные кольца подшипников крестовины.

— Бронзовой оправкой, наружный диаметр которой немного меньше отверстия в вилке, выпрессовать на прессе или в тисках подшипники крестовины. Для этого оправку надо установить на донышко корпуса игольчатого подшипника и выпрессовать противоположный подшипник. Повернуть и выпрессовать другой подшипник, устанавливая оправку в торец шипа крестовины.

— Повернуть вал на 1/4 оборота и выпрессовать подшипники из ушков второй вилки в той же последовательности.
— Вынуть крестовину. Промыть все детали карданного шарнира в керосине и проверить их состояние.

— Изношенные детали заменить.

Сборка рулевого кардана ГАЗ-3307

— Смазать детали кардана тонким слоем смазки и ввести шипы крестовины в ушки одной из вилок.
— С помощью оправки запрессовать в вилку кардана сначала один подшипник, а затем второй.

— Установить стопорные кольца.

— Повернуть рулевой карданный вал ГАЗ-3307 на 1/4 оборота и в той же последовательности запрессовать и зафиксировать стопорными кольцами два других подшипника в ушках второй вилки.

— Смазать подшипники крестовины через пресс-масленку.
— Установить карданные валы на автомобиль. При установке клина шайбу и гайку устанавливать со стороны обработанной поверхности вилки.

Регулировка подшипников рулевой колонки ГАЗ-3307

Вал рулевой колонки ГАЗ-3307 вращается на двух шариковых подшипниках. При обнаружении осевого перемещения вала в трубе колони необходимо выполнить регулировку подшипников в следующем порядке:

— Снять с вала рулевой колонки вилку среднего карданного вала.
— Отогнуть ус стопорной шайбы с регулировочной гайки.

— Вращая гайку, отрегулировать затяжки подшипников. При правильной регулировке усилие, необходимое для вращения рулевой, колеса, приложенное к его ободу, должно быть 0,22-0,75 Н (0,022-0,075 кгс).

Рулевые тяги автомобиля ГАЗ-3307

Поперечная и продольная рулевые тяги ГАЗ-3307 имеют унифицированные шарниры нерегулируемой конструкции.

Наиболее подвержены износу пальцы и сухари пальцев рулевых тяг. Наличие износа определяется по появлению зазора в шарнире. В зависимости от характера износа возникает необходимость в замене отдельных деталей шарнирного соединения или наконечника в сборе.

Разборка и сборка поперечной рулевой тяги ГАЗ-3307

Разборка и сборка поперечной рулевой тяги проводится в такой последовательности:

— Расшплинтовать и отвернуть гайки крепления пальцев поперечной рулевой тяги в рычагах рулевой трапеции.
— Вынуть пальцы из рычагов и снять поперечную рулевую тягу.

— Зажать поперечную рулевую тягу в тисках, спрессовать с наконечников уплотнители шарниров.
— Отвернуть гайки стяжных болтов наконечников поперечной рулевой тяги.

— Снять наконечники со стержня поперечной рулевой тяги.

Разборка шарниров поперечной рулевой тяги ГАЗ-3307 в наконечниках:

— зажать наконечник в тисках крышкой вверх;
— слегка вдавить крышку внутрь, чтобы ослабить стопорное кольцо;

— тонкими плоскогубцами вынуть стопорное кольцо;
— осторожно отпуская крышку, вынуть ее из наконечника;

— сняв крышку, разобрать шарнир;
— при необходимости выпрессовать из наконечника вкладыш и заменить его.

Сборку поперечной рулевой тяги ГАЗ-3307 проводить в обратном порядке.

Перед сборкой рабочие поверхности смазать тонким слоем смазки. После установки тяги на автомобиль наконечник необходимо смазать через пресс-масленку и отрегулировать схождение колес.

Разборка и сборка продольной рулевой тяги ГАЗ-3307

— Расшплинтовать гайки крепления пальцев продольной рулевой тяги в сошке и рычаге поворотного кулака.

— Отвернуть гайки крепления, вынуть пальцы из отверстий сошки и рычага поворотного кулака, снять тягу.

— Разобрать шарниры продольной рулевой тяги.

Сборка продольной рулевой тяги ГАЗ-3307 проводится в обратной последовательности:

— Перед сборкой шарнира рабочие поверхности деталей смазать тонким слоем смазки.

— После сборки шарнир должен свободно проворачиваться при покачивании противоположного конца тяги рукой.

— После установки тяги на автомобиль смазать шарниры шприцем через пресс-масленки. При смазке шарниров рулевых тяг делать не более 10-15 ходов поршня шприца, чтобы не повредить уплотнители.

Неисправности ГУР приводят не только к ухудшению комфорта управления автомобилем, но и непосредственно влияют на безопасность вождения машиной на дороге. Так, типичными поломками гидроусилителя руля является протекание сальников его гидросистемы, недостаточный уровень жидкости либо ее несвоевременная замена, недостаточный уровень натяжения приводного ремня, частичный выход из строя приводного насоса и некоторые другие. Во многих случаях гидроусилитель вполне подлежит ремонту, в том числе в условиях гаража. Рассмотрим типичные неисправности, методы ремонта и профилактики гидроусилителя руля.

Функции и устройство ГУР

Чтобы разобраться с возможными неисправностями ГУРа вкратце рассмотрим зачем вообще он нужен и какой у него принцип работы.

Основная функция гидроусилителя руля — повышение комфорта управления автомобилем путем облегчения усилий на рулевом колесе. Это обеспечивается работой встроенного в него гидравлического насоса, который создает и изменяет давление в гидравлической системе рулевого управления.

Неисправности ГУР видео

Основной механизм гидравлического усилителя руля — это насос, который приводится в действие ремнем от коленчатого вала двигателя автомобиля. Главная его задача — нагнетать необходимое давление в системе (обычно оно составляет порядка 50…100 атмосфер). Еще один элемент системы — распределитель, он отслеживает усилие на рулевом колесе и дозировано помогает поворачивать управляемые колеса. Для слежения используют торсион или датчик. Также в системе предусмотрен клапан, задача которого состоит в перепускании в систему излишней жидкости под давлением.

Когда руль стоит прямо, то дозирующие каналы распределителя гидравлической жидкости перекрыты, и масло сливается обратно в расширительный бачок через клапан. Во время поворачивания рулевого колеса в ту или иную сторону золотник открывает масляные каналы, и жидкость уходит в исполнительный механизм рулевой рейки, который и поворачивает колеса. Также конструкцией предусмотрены предохранительные клапаны, которые срабатывают, когда руль вывернут до упора в ту или иную сторону, так как в этот момент на насос поступает наибольшая нагрузка.

Признаки неисправности гидроусилителя

Существует ряд типовых симптомов, указывающих на то, что гидроусилитель руля в автомобиле нуждается в ремонте либо, как минимум, следует поменять в нем масло. Так, диагностику ГУР необходимо выполнять в случае появления хотя бы одной из перечисленных ниже ситуаций:

Зачастую признаки неисправности ГУР в автомобиле очень схожи с поломкой других элементов рулевой системы, таких как рейка, рулевые тяги, наконечники и прочие. Поэтому желательно выполнять комплексную диагностику.

Причины неисправности ГУР

В зависимости от того, какая именно часть гидроусилителя вышла из строя на это может быть своя причина. Однако когда не работает гидроусилитель руля причины выделяют следующие:

Кроме перечисленных причин неисправности ГУР, относящихся к технической области, имеет смысл также выделить две причины, связанные с так называемым человеческим фактором. В частности:

• Неправильная эксплуатация. Нагрузка на насос гидроусилителя напрямую зависит от угла поворота колес. В частности, он работает под наибольшей нагрузкой при вывернутых до упора рулевых колесах. Соответственно, большинство автопроизводителей прямо указывают в инструкции, что нежелательно держать в крайнем положении руль дольше приблизительно 5. 10 секунд. Также указывается, что при постановке машины на стоянку колеса нужно оставлять в прямом положении. Следуя таким простым рекомендациям автовладелец сможет надолго продлить срок эксплуатации гидроусилителя руля, и его насоса в частности.
• Стиль вождения. При быстрой езде по неровной дороге (ямы, бездорожье) страдают не только элементы подвески автомобиля, но и система гидроусилителя руля. Соответственно, ее элементы быстро изнашиваются и выходят из строя. Поэтому имеет смысл придерживаться небыстрой езды, особенно в условиях бездорожья, по ямам. Это убережет от повреждений не только подвеску, но и систему гидроусилителя руля.

Поэтому зачастую причиной того, что гидроусилитель преждевременно вышел из строя бывает виноват сам водитель. Так что устранение неисправности гура будет напрямую зависеть от причины которую показала диагностика.

Как проверить ГУР на неисправность

Уровень жидкости в бачке

Первое, на что нужно обратить внимание при проблемах с гидроусилителем — проверить в бачке уровень его рабочей жидкости. У каждой машины, оборудованной ГУР, в подкапотном пространстве в общей доступности находится специальный небольшой расширительный бачок с рабочей жидкостью, что используется для смазки и охлаждения. На стенках бачка имеются отметки MIN и MAX (могут быть другие аналогичные пометки, в том числе рисунки), которые указывают, соответственно на минимальный и максимальный уровень жидкости в системе. Необходимо постоянно следить за тем, чтобы жидкости было достаточно. Заметное снижение её объема это повод искать причину утечки в системе, то есть, ее разгерметизации.

Натяжение ремня

Следующая обязательная проверка — усилие натяжения приводного ремня. У каждого автомобиля соответствующее значение указывается в мануале. Информацию о том, что он ослаб можно получить, лишь проверив рукой его натяжение, или по главному симптому, который заключается в писке ремня при холодном пуске двигателя, особенно в холодное время года. Натяжку выполняют с помощью специальных инструментов и приводных роликов. В качестве временной меры можно использовать кондиционер для приводных ремней. Но потом все равно нужно делать соответствующую натяжку.

Подтекание жидкости

Диагностика неисправностей ГУР обязательно подразумевает осмотр всех его магистралей на предмет утечки гидравлической жидкости. Места течи могут быть самыми разными, обычно это валы, подшипники, штуцеры, трубопроводы. Обязательно нужно проверить непосредственно насос ГУР на предмет подтекания.

Состояние жидкости и фильтра

При проверке обязательно обращать внимание на состояние фильтрующего элемента, а также гидравлической жидкости. Особенно это актуально при длительной их эксплуатации после замены. Изменения цвета на очень темный или появление запаха гари — повод немедленно ее поменять!

Завоздушивание системы

Статор и ротор насоса

При демонтаже насоса обязательно проводят осмотр состояния его ротора и статора. Если насос долго работал на грязной рабочей жидкости, сильно перегревался, то велика вероятность, что на рабочих поверхностях появятся задиры и царапины. Зачастую при этом повреждается еще и вал. В этом случае меняется либо рабочая пара, либо насос целиком. Разве что в качестве временного решения можно вынуть пластинки и перевернуть их. Так насос сможет еще походить некоторое время, но потом его однозначно нужно заменить на новый аналогичный.

Проверка подшипника

При значительном гуле насоса, износе его лопастей и/или повреждении внутренностей корпуса имеет смысл проверить подшипник насоса на предмет износа. Для этого необходимо демонтировать насос из своего посадочного места. После этого просто пальцами подергать подшипник в разных плоскостях. И если вдоль оси допускается минимальный люфт, то в перпендикулярной к оси плоскости люфт недопустим, поскольку в этом случае лопасти будут касаться в процессе движения внутренних поверхностей насоса.

Аналогичные рассуждения справедливы и для втулки. Однако в этом случае замене подлежит не втулка, а корпус, поскольку, во-первых, зачастую втулка попросту впаяна в корпус, а во-вторых, велика вероятность того, что втулка уже разбила корпус, и он будет заведомо поврежден.

Перепускной клапан

Когда существует неисправность перепускного клапана ГУР, то на горячем двигателе и высокой температуре окружающей среды к рулевому колесу при повороте придется прикладывать большие усилия. Во время демонтажа клапана необходимо проверить наличие задиров внутри посадочного места клапана. Если эти два фактора имеют место, то клапан подлежит замене.

Профилактические меры

Профилактика и правильная эксплуатация в данном случае системы гидроусилителя зачастую позволяет значительно продлить срок эксплуатации механизма. Гидроусилитель — достаточно надежная и неприхотливая запчасть, и при правильной эксплуатации она может прослужить около 100…200 тысяч километров пробега. Однако для того чтобы продлить срок эксплуатации гидроусилителя необходимо следовать простым правилам, среди которых:

Следование перечисленным выше нехитрым правилам позволит автовладельцу не только значительно повысить ресурс гидроусилителя избежав неисправности, но и сэкономить на возможных ремонтах.

1 – сошка; 2 – шланг нагнетательный; 3 – шланг сливной; 4 – лонжерон; 5 – пресс-масленка; 6 – балка передней оси; 7 – хомут; 8 – продольная рулевая тяга; 9, 14 – пальцы; 10, 11 – шланги силового цилиндра; 12 – поперечная рулевая тяга; 13 -уплотнитель цилиндра; 15 – силовой цилиндр; 16 – скоба соединительная

Установка гидроусилителя руля ГАЗ-3309 показана на рис. 1 и 2. Гидроусилитель руля состоит из следующих основных узлов: клапана управления, силового цилиндра, масляного насоса, трубопровода масляного бачка и коробки с клапанами.

Рис. 2. Установка насоса ГУР и клапанной коробки ГАЗ-3309

1 – насос ГУР; 2 – трубка нагнетательная; 3 – трубка всасывающая; 4 – клапанная коробка

На двигатель с правой стороны встроен шестеренчатый насос гидроусилителя руля 1 НШ-10-ЗВЛ, а с левой стороны двигателя на кронштейне устанавливается клапанная коробе (рис. 5.7) с клапанами ограничения давления и производительности, отрегулированный соответственно на значения 8,5-9,5 MПа (9-18 л/мин.).

Установка насоса ГУР и клапанной коробки ГАЗ-3309 показана на рис. 2.

Рис. 3. Бачок ГУР ГАЗ-3309

1 – крышка; 2 – корпус; 3 – фильтрующий элемент; 4 – боковой патрубок; 5 – центральный патрубок

Рис. 4. Силовой цилиндр гидроусилителя руля ГАЗ-3309

1 – гайка; 2 – уплотнительные кольца; 3 болт-штуцер; 4 – соединительная муфта; 5 – цилиндр; 6 – кольца поршня; 7 – штоке поршнем; 8 – манжета штока; 9 – сальник штока

Шток 7 (рис. 4) силового цилиндра ГАЗ-3309 прикреплен к кронштейну поперечной рулевой тяги, палец шарового шарнира – к кронштейну переднего моста. Шток силового цилиндра перемещает поперечную рулевую тягу, при этом осуществляется поворот передних колес.

Работа гидроусилителя рулевого управления автомобиля ГАЗ-3309

При движении автомобиля в прямом направлении золотник клапана управления находится в среднем положении, при этом нагнетательная магистраль соединена со сливной магистралью. При поворотах золотник смещается относительно корпуса управления, закрывая зазор между золотником и корпусом с соответствующей стороны центральной шейки золотника.

Вследствие этого масло от насоса направляется в соответствующую полость силового цилиндра, который перемещает поперечную тягу рулевой трапеции ГАЗ-3309, осуществляя поворот колес.

Движение при неработающем ГУР ГАЗ-3309

При повреждении гидроусилителя руля ГАЗ-3309необходимо закольцевать насос-бачок-клапанная коробка, соединив выход II (см. рис. 5) клапанной коробки (нагнетание) со сливом бачка ГУР.

Рис. 5. Клапанная коробка ГАЗ-3309

I – из бачка ГУР; II – клапан ГУР; III – в насос; IV – из насоса; 1 – коллектор; 2 – клапан ограничения давления; 3 – крышка насоса; 4 – клапан ограничения подачи

Для уменьшения усилия на рулевом колесе при поврежденном гидроусилителе рекомендуется слить масло из силового цилиндра и клапана. В случае повреждения силового цилиндра необходимо дополнительно снять силовой цилиндр.

Привод рулевого управления ГАЗ-3309 состоит из продольной и поперечной рулевых тяг, снабженных шаровыми шарнирами.

Продольная рулевая тяга ГАЗ-3309

ГУР ГАЗ-3309 (рис. 6) регулируется по длине и преднатягу в шарнирах. Регулировкой длины тяги обеспечивается установка рулевого механизма в среднее положение при прямолинейном положении управляемых колес.

Для регулировки длины продольной тяги ГАЗ-3309 необходимо выполнить следующие операции:

– Проверить и при необходимости довести до нормы давление воздуха в шинах колес, устранить возможные неисправности ходовой части (поломка листов или неравномерное проседание рессор, неисправности амортизаторов и др.).

– Установить передние колеса в положение, соответствующее прямолинейному движению, путем прокатывания автомобиля по прямой.

– Отсоединить продольную тягу от поворотного рычага ГАЗ-3309, установить рулевой механизм в среднее положение поворотом рулевого вала из любого крайнего положения на три оборота и доворачивания его до совмещения риски на торце винта рулевого механизма с ребром В верхней крышки рулевого механизма (риска должна находиться внизу).

Проверить правильность установки рулевого колеса относительно рулевого механизма. Плоскость симметрии спиц рулевого колеса должна быть параллельна плоскости симметрии автомобиля (допускается отклонение не более 5°). При необходимости восстановить положение рулевого колеса его перестановкой.

– Ослабить гайку 14 (см. рис. 6) и отрегулировать длину тяги, заворачивая или выворачивая тягу 7 до совмещения оси пальца шарнира с осью конусного отверстия поворотного рычага (защитный чехол должен быть снят). Затянуть гайку 14 моментом 50_62 Нм (5,0-6,2 кг/см) и надеть на шарнир защитный чехол.

– Установить тягу, затянуть гайку пальца шарнира моментом 110-140 Нм (11,0-14,0 кг/см) и зашплинтовать.

Рис. 6. Продольная рулевая тяга ГАЗ-3309

Правильность регулировки проверяется пробным пробегом по прямому участку горизонтальной дороги длиной не менее 500 м. При правильно отрегулированной длине рулевой тяги и исправной ходовой части ГАЗ-3309 не должно быть отклонения (увода) рулевого колеса от установленного среднего положения.

Регулировка шарниров продольной рулевой тяги ГАЗ-3309

– Расшплинтовать пробку 10 (см. рис. 6) заднего шарнира и затянуть моментом 24-36 Нм (2,4-3,6 кг/см), а затем отвернуть на 1/12-1/4 оборота и зашплинтовать пробку.

– Для регулировки переднего шарнира продольной тяги необходимо снять клапан, затянуть гайку 17 стакана моменте 24-36 Нм (2,4-3,6 кг/см), а затем отвернуть на 1/12-1/4 оборота.

Гидроусилитель руля ГАЗ-33097: полный контроль над грузовиком

Общее устройство ГУР автомобиля ГАЗ-33097

В ГАЗ-33097 ГУР состоит из следующих компонентов: насос, клапан управления ГУР (совмещен с продольной рулевой тягой), силовой гидравлический цилиндр, бачок для рабочей жидкости, клапанная коробка и система трубопроводов. Каждый из компонентов имеет свои особенности и играет определенную роль в системе.

Насос ГУР. В данном автомобиле используется шестеренчатый насос, который способен обеспечить довольно высокое давление (до 85-95 атмосфер) при необходимой производительности (до 18 л/мин). Насос монтируется непосредственно на двигатель, с его правой стороны, привод насоса — шестеренчатый от привода механизма ГРМ. Такое решение обеспечивает максимальную надежность привода насоса и снижает нагрузку на клиноременный привод других агрегатов двигателя.

Клапанная коробка. Этот узел необходим для регулировки давления в гидравлической системе усилителя и ее производительности, а также для предохранения системы от чрезмерного роста давления. Через клапанную коробку рабочая жидкость (в качестве которой выступает трансмиссионное масло) из бачка подается на насос, а затем из насоса нагнетается в клапан управления ГУР. Клапан клапанной коробки отрегулирован таким образом, чтобы в системе поддерживалось давление в пределах 8,5-9,5 МПа, а производительность лежала в пределах от 9 до 18 л/мин.

Бачок. Он необходим для хранения запаса рабочей жидкости и ее очистки во время работы системы. Бачок изготовлен из пластика, оснащается крышкой, имеет впускной (центральный) и выпускной (боковой) патрубки. На дне бачка закреплен простой сетчатый фильтр, который очищает поступающее из системы масло от загрязнений. На стенке бачка предусмотрены метки для быстрого определения уровня рабочей жидкости. Бачок монтируется в моторном отсеке, на перегородке кабины.

Клапан управления ГУР. Клапан золотникового типа, он предназначен для подачи рабочей жидкости в полости силового цилиндра при повороте рулевого колеса. Клапан имеет компактные размеры, он устанавливается непосредственно на продольную рулевую тягу. Причем если в ГАЗ-66 клапан устанавливался с противоположной от тяги стороны, то в ГАЗ-33097 он расположен между сошкой и тягой. Поэтому в данном случае клапан не только играет роль управляющего элемента, но и его корпус также выступает в качестве силового элемента, передающего усилие от сошки на тягу.

Силовой гидравлический цилиндр. Он имеет традиционную конструкцию: в цилиндрическом корпусе установлен поршень со штоком, который через уплотнительные элементы и гайку выходит с одной стороны цилиндра. На противоположной стороне корпуса расположен шарнир, с помощью которого цилиндр монтируется на балку передней оси. Шток цилиндра жестко крепится к поперечной рулевой тяге. На корпусе находится два штуцера для подачи и слива масла в/из рабочих полостей силового цилиндра.

Соединительные трубопроводы. Циркуляция масла в системе обеспечивается жесткими (металлическими) и гибкими (резиновыми) трубками.

Так как в ГУР данного автомобиля используется отдельный силовой гидроцилиндр, то остальные компоненты рулевого управления, в том числе рулевой механизм и все тяги, аналогичны компонентам системы рулевого управления автомобилей без гидроусилителя.

Принцип работы гидроусилителя руля

Работает ГУР автомобиля ГАЗ-33097 просто. При прямом положении колес клапан управления закрыт и масло не поступает в силовой цилиндр, однако насос при этом все равно работает, а клапанная коробка обеспечивает необходимое давление в системе.

При повороте рулевого колеса в любую сторону срабатывает рулевой механизм, и рулевая сошка приходит в движение — шарнир сошки сдвигается и толкает золотник клапана управления, одновременно передавая усилие на продольную тягу. Золотник открывает каналы, и рабочая жидкость поступает в одну из полостей, а из противоположной полости сливается — под действием изменившегося давления поршень цилиндра движется, и соединенный с ним шток толкает поперечную рулевую тягу. Так обеспечивается облегчение поворота колес.

При повороте рулевого колеса в обратную сторону золотник, под действием сошки, переходит в другое положение. В этом положении масло из только что наполнившейся полости цилиндра уходит на слив в бачок (причем оно вновь проходит через клапан управления ГУР), а противоположная полость, напротив, наполняется маслом. В результате давление на поршень цилиндра изменяется по направлению, он движется в обратную сторону, толкая поперечную рулевую тягу.

При остановке руля в каком-либо положении шарнир сошки перестает давить на золотник, в результате нагнетание и слив масла из цилиндра прекращается, поэтому колеса тоже останавливаются в данном положении. Но стоит только повернуть руль, как система снова заработает.

Сливающееся из цилиндра масло поступает в бачок через фильтр, где производится его очистка от продуктов износа силового цилиндра, насоса и клапанов. На насос подается уже очищенное масло, чем обеспечивается продление ресурса всех деталей гидроусилителя.

ГУР построен таким образом, что даже в случае его поломки управление автомобилем не теряется. Если гидроусилитель выходит из строя, то достаточно соединить нагнетательный штуцер клапанной коробки с входным патрубком бачка, а из силового цилиндра и клапана управления слить остатки рабочей жидкости (если же поврежден цилиндр, то его и вовсе рекомендуется демонтировать). В этом случае рабочая жидкость будет циркулировать между бачком, насосом и клапанной коробкой, а управление автомобилем будет осуществляться исключительно силами водителя.

Вопросы обслуживания и ремонта ГУР ГАЗ-33097

Для нормальной работы гидроусилителя требуется регулярно производить его техническое обслуживание и некоторые регулировки.

Если необходимо слить рабочую жидкость из системы (например, для ремонта компонентов или для замены масла), то следует произвести следующие действия: снять шланги с клапанной коробки со стороны насоса и слить масло, снять шланги с клапана управления ГУР и слить масло, снять шланги с гидроцилиндра и слить с них масло. После этого рабочая жидкость остается только в силовом гидроцилиндре, чтобы удалить масло из него, необходимо с небольшой скоростью провернуть руль в обе стороны до упора — так масло будет выдавлено из цилиндра поршнем за счет усилия от поперечной тяги. После слива масла всю систему рекомендуется промыть.

При разборке системы ГУР все фильтры (в насосе, клапанах и т.д.) промываются в бензине, а при значительном загрязнении — в специальных растворителях.

Если масло полностью сливалось, то при последующей заливке систему необходимо прокачать. Для этого запускается двигатель и на холостых оборотах руль несколько раз проворачивается в обе стороны до упора (но без остановок в крайних положениях). После этого может потребоваться добавка рабочей жидкости в бачок.

Большое внимание уделяется регулировке переднего (соединенного с сошкой) шарнира продольной рулевой тяги, от которого зависит правильность работы ГУР.

Для этого необходимо демонтировать клапан управления ГУР (он крепится на четырех болтах), затем с помощью динамометрического инструмента затянуть гайку стакана с моментом 24-36 Н·м и сразу же ослабить на 1/12–1/4 оборота.

При правильной регулировке стакан должен перемещаться в продольном направлении на 3,4±0,3 мм — это рабочий ход всего шарнира сошки, при котором обеспечивается нормальное срабатывание золотника клапана управления. После регулировки клапан устанавливается на свое место и тяга собирается.

При регулярном техническом обслуживании и регулировке, а также при применении качественного масла гидроусилитель ГАЗ-33097 будет работать надежно, облегчая непростой труд водителя полноприводного грузовика.

Читайте также:

• Безопасность движения и техника управления автомобилем пдд 2021
• Самый лучший дрифт на субару
• Видеорегистратор recxon ultra s инструкция
• Проверка лямбда зонда на ниссан террано vg33e
• Заедает педаль газа на рено логан
