Hanmatek dos1102 инструкция по эксплуатации

1、110MHz bandwidth, 1GSa/s real-time sampling rate, dual-channel, 2ns/div～1000s/div time base range;

2、The storage depth (the record length of each acquired waveform) is not less than 10K sampling points;

3、Ultra-portable oscilloscope, the volume is not more than 301 x 152 x 70 mm, the ultra-thin body design, the thickness is not more than 70 mm, and the weight is not more than 1.1kg, saving more desktop space, ultra-quiet design, power consumption not higher than 18W;

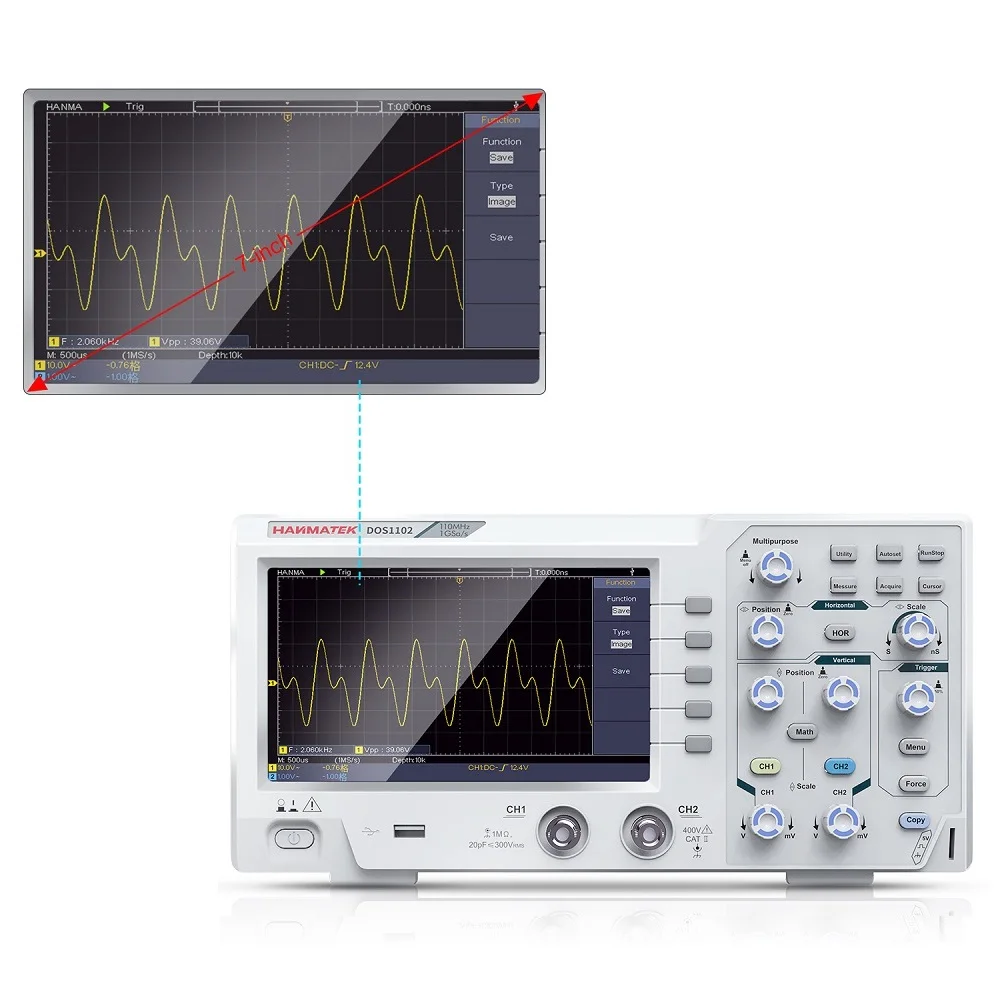

4、No less than 7 inches TFT (true color) LCD screen, 65535 colors, resolution no less than 800 × 480 pixels;

5、Store waveforms at least 16 groups; with U disk storage function;

6、With automatic range function, support horizontal, vertical, single waveform/multi-waveform tracking;

7、There are many probe attenuation multiples: 1X, 10X, 100X, 1000X, four;

8、Support cursor measurement, cursor mode is no less than voltage difference (△V), time difference (△T), time difference & voltage difference (△V), automatic cursor four modes;

9、Built-in 6-digit hardware frequency counter, which can measure 2Hz ~ 20MHz;

10、With current measurement function, measurement range: 100.0mA/V ~ 1KA/V;

11、USB Device & Host interface;

12、With 30 kinds of automatic measurement functions (parameters are displayed in Chinese, easy for students to understand), can customize the measurement menu

13、With waveform interception function, it can seamlessly connect with the signal generator of the same brand.

14、Support LABVIEW communication and secondary development.

Спецификация:

Номер модели: DOS1102

Характеристики исполнения

Инструкция

Полоса пропускания: 110 МГц

Время нарастания (при входе, стандартное):≤ 3,5 НС

Горизонтальная шкала: 2 нс/дел-1000 с/дел, шаг на 1 — 2 — 5

Частота выборки (в реальном времени):1 ОО/с

Дисплей:7 «цветной ЖК (жидкокристаллический дисплей),65536 цветов, 800×480 пикселей

Канал: 2 канала

Максимальная длина записи: 10 к

Частота дискретизации/точность времени реле: ± 100 ppm

Входное соединение: DC, AC, земля

Входное сопротивление: 1 мq ± 2%, параллельно 20 пФ ± 5 пФ

Макс. Входное напряжение: 400 В (DC + AC, PK-PK)

Точность усиления постоянного тока: ± 3%

Вертикальная чувствительность: 5 мВ/div-5 в/дел

Тип триггера: Edge, Video

Режим триггера: автоматический, нормальный, одиночный

Частота линии/поля (видео): поддержка стандартных систем вещания NTSC, PAL и SECAM

Автоматическое измерение: период, частота, среднее значение, PK-PK, среднеквадратичное значение, Макс, мин, топ, база, амплитуда, перегрузка, давление, Время нарастания, время падения, + ширина импульса,-импульс

Ширина, + рабочий цикл,-рабочий цикл, задержка A→B, цикл RMS, курсор RMS, рабочий экран, фаза, + количество импульсов,-количество импульсов, RiseEdgeCnt, FallEdgeCnt, площадь, И зона цикла.

Математика волн: +,-,x, ≤, FFT

Хранение волн: 16 волновых форм

Интерфейс связи: USB 2,0, флэш-накопитель USB

Источник питания: 100-240 VACRMS, 50/60 Гц, CAT II

Предохранитель: 2 А, класс T, 250 В

Размер:301 мм x 152 мм x 70 мм (Д * В * Ш)

Вес: около 1,1 кг

Языки: китайский, английский, немецкий, французский, итальянский, испанский, японский, русский

Посылка

1 осциллограф1 комплект осциллографа

Примечание:

Мы отправим вам переходник в соответствии с вашей страной.

Подробные изображения:

Спецификация:

Номер модели: DOS1102

Характеристики исполнения

Инструкция

Полоса пропускания: 110 МГц

Время нарастания (при входе, стандартное):≤ 3,5 НС

Горизонтальная шкала: 2 нс/дел-1000 с/дел, шаг на 1 — 2 — 5

Частота выборки (в реальном времени):1 ОО/с

Дисплей:7 «цветной ЖК (жидкокристаллический дисплей),65536 цветов, 800×480 пикселей

Канал: 2 канала

Максимальная длина записи: 10 к

Частота дискретизации/точность времени реле: ± 100 ppm

Входное соединение: DC, AC, земля

Входное сопротивление: 1 мq ± 2%, параллельно 20 пФ ± 5 пФ

Макс. Входное напряжение: 400 В (DC + AC, PK-PK)

Точность усиления постоянного тока: ± 3%

Вертикальная чувствительность: 5 мВ/div-5 в/дел

Тип триггера: Edge, Video

Режим триггера: автоматический, нормальный, одиночный

Частота линии/поля (видео): поддержка стандартных систем вещания NTSC, PAL и SECAM

Автоматическое измерение: период, частота, среднее значение, PK-PK, среднеквадратичное значение, Макс, мин, топ, база, амплитуда, перегрузка, давление, Время нарастания, время падения, + ширина импульса,-импульс

Ширина, + рабочий цикл,-рабочий цикл, задержка A→B, цикл RMS, курсор RMS, рабочий экран, фаза, + количество импульсов,-количество импульсов, RiseEdgeCnt, FallEdgeCnt, площадь, И зона цикла.

Математика волн: +,-,x, ≤, FFT

Хранение волн: 16 волновых форм

Интерфейс связи: USB 2,0, флэш-накопитель USB

Источник питания: 100-240 VACRMS, 50/60 Гц, CAT II

Предохранитель: 2 А, класс T, 250 В

Размер:301 мм x 152 мм x 70 мм (Д * В * Ш)

Вес: около 1,1 кг

Языки: китайский, английский, немецкий, французский, итальянский, испанский, японский, русский

Посылка

1 осциллограф1 комплект осциллографа

Примечание:

Мы отправим вам переходник в соответствии с вашей страной.

Подробные изображения:

Мы долго выбирали другу осциллограф. Нужен был осциллограф начального уровня, для ремонта бытовой техники и радиолюбительских дел. Народный Hantek 5102p не очень хотелось. Было желание найти что-то портативное или даже карманное. Муки выбора и покупка в условиях стремительно растущего доллара, а так же небольшой обзор читайте далее.

Важно! Будет много размышлений, фотографий и субъективизма. Не стоит ожидать детального технического обзора. Текст оправдывает свое название это — впечатления от покупки.

Требования к осциллографу

Для мелких радиолюбительских дел, не включающих проектирования высокочастотных схем, нужен осциллограф общего назначения. Ремонт усилителей, блоков питания и прочей бытовой электроники. Советский С1-94 вроде бы и устраивает, но он стационарен, иногда просто не хватает длины щупов, а еще он морально устарел. Еще имеется DSO150, который отлично себя показал: чаще всего его полосы хватает, а еще у него отличная скорость работы интерфейса (быстро меняются диапазоны измерений). В идеале хотелось бы что-то портативное и с полосой 20 МГц. Стоимость осциллографа должна укладываться в 15тыс рублей, плюс минус пару тысяч.

Кандидаты

В качестве кандидатов были тщательно изучены обзоры на DSO-112A, DSO FNIRSI, DSO FNIRSI PRO, а так же переносные Hantek’и типа Hantek 2D42, и прочие варианты типа DSO138, DSO188, DSO168, а так же разные Jinhan.

Не берусь утверждать, что все бы они не подошли, ведь на требования сильно влияет специфика работ. Но чем выше полоса и частота дискретизации, тем шире область применения. Теоретически.

Еще, после очень быстрого JYE Tech DS0150 и просмотра обзоров осциллографов на youtube, медленность интерфейсов большинства из них ввергает в уныние. Судя по чтению eevblog, для некоторых это тоже важно, а не только для нас. Стало ясно, что современный цифровой осциллограф может не устроить скоростью своей реакции на элементы управления.

Пересмотрены часы видео с обзорами, кто как рулится, кто как меандры рисует. В итоге пришли к следующим выводам:

• чудес не бывает;
• получается не дешево;
• стандартные параметры сейчас — дискретизация 1 Gs/s или хотя бы 500 Ms/s;
• и полоса 100 МГц, но можно и 50-70 ;
• портативный осциллограф не может стоить дешевле стационарного;
• за одни и те же деньги, стационарный будет лучше по параметрам;

Исходя из того, чтобы согласиться на портативный, но с более низкими параметрами, подошли

• Owon HDS1021M 20 MHz — подходит по цене
• Hantek DSO1062B 60Mhz — не подходит по цене
• DSO NANO 203 (72МГц) — или другой модели

В любом случае, даже если подходят по цене, могут не устроить параметры. И во всех случаях, распространенность у такого типа осциллографов значительно ниже. Поэтому мал накопленный опыт в виде обзоров, отзывов. Велик риск. Понравились карманные осциллографы из серии DSO Nano. Они продаются уже давно, много отзывов. Но было что-то не то с багами в текущей прошивке.

А вот со стационарными осциллографами ситуация лучше. Самый популярный это Hantek 5102p. Есть еще модель: Hantek DSO4072C — содержит еще и генератор сигналов, но она дороже. Есть варианты от UNI-T (например UNI-T UTD2102e — не понравился по обзорам). Старый Rigol 1052E точно подошел бы (проверенный выбор очень многих), но дороговат. Не говоря про Rigol 1054z (который является, пожалуй, оптимальным соотношением цена/возможности). Дешевые Siglent SDS 1072CML я не нашел на Ali. Возможно, потому что это достаточно старая модель. А вот дешевый Owon SDS1102 очень даже доступен. Причем со склада в России.

Почему выбрали Owon SDS1102

Стоит понимать, что техника в этом диапазоне цен — это всегда компромисс. Осциллограф Hantek 5102 почему-то просто не понравился. Надо же как-то подчеркивать свою индивидуальность! Все

ездят на Logan’ах

покупают Hantek, а я выделюсь и куплю Owon. Не понравился и внешне — габаритами, и внутренним устройством, и дизайном интерфейса и скоростью реакции интерфейса. Я думаю, что после покупки требуется еще с годик эксплуатации, чтобы выяснить именно для себя, подходит прибор или нет. А это сильно зависит от задач. Поэтому такая покупка — это определенный риск купить не то. Так что выбор был исходя из анализа нескольких обзоров на youtube.

Что мы видим, глядя в Интернет? Интересный дизайн. Входы каналов расположены под экраном, значит экономим место справа. Дизайн кнопок справа от экрана и скос 45 градусов над ними, чем то напоминает дизайн Rigol. Интерфейс управления свой и расположение надписей на экране — выглядит вполне аскетично — симпатично.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Полоса пропускания — 100 МГц (analog bandwidth 200 MHz)
Скорость развертки — от 5 нс/дел до 1000 с/дел
Частота дискретизации — 1 ГВыб/с (Real time).
Объем памяти — 10 кБ.
Количество каналов — 2 канала
Чувствительность по вертикали — от 2 мВ/дел до 10 В/дел
Разрешение по вертикали — 8 бит
Дисплей — 7″ TFT, разрешение: 800 × 480 пикселей.

Что сказать, полоса пропускания — то, что нужно. Но объем памяти — всего 10 килобайт (у Hantek 5102p — 40k). Однако, я опросил несколько человек, кто как использует память. Кому-то она нужна, кому-то нет. Кто-то даже на Rigol не использует цифровой фосфор и не ищет по памяти, используя ее большие объемы. Я предположил, что для человека, привыкшему к анализу сигнала на экране, низкий объем памяти не станет проблемой. Поддерживается отображение точками/векторами, интерполяция sin(x)/x для восстановления формы сигнала на высоких частотах из малого количества отсчетов. Количество входов — 2, но, в отличие от Hantek, тут нет дополнительного входа Sync/Trigger. Теоретически, это плохо, но практически, так и не смогли вспомнить, когда бы нам такой вход пригождался на советских осциллографах. Вес у Hantek — 2 кг, у Owon — 1,6 кг. Размеры Hantek — 313mm x 108mm x 142mm, а у Owon — 300 * 76 * 153mm. То есть Owon получается тоньше! Рассмотрели видео, чтобы убедиться.

Вот он в руках

И вот он на фоне руки

Сделать его таким тонким получилось потому, что внутри осциллографа очень мало всего:

Слева направо: плата с элементами управления, основная плата и экран, блок питания.

Ссылки на исходные видео: ссылка1, ссылка2.

Внутри всё очень компактно. Известно, что осциллографы более старших моделей от Owon имеют комплектации со встроенным аккумулятором. Если поглядеть на фото, становится ясно, что блок питания тут выдает всего одно напряжение (у Hantek несколько напряжений и плата больше и ориентирована иначе). А это значит, можно будет переделать его в портативный, установкой встроенного аккумулятора. Тем более, как минимум, один пользователь устройства его уже переделал его под аккумулятор.

Выбор сделан — решено брать Owon SDS1102

Покупка на Aliexpress

Покупка на Aliexpress происходила не в самый приятный момент времени. В мире разразилась пандемия, упала стоимость нефти, и рубль начал с каждым днем падать относительно доллара. Цену в 14 тысяч рублей мы уже упустили. И улучили момент минимума на уровне 72-75 рублей, взяв за 16514. Сам я проанализировав ситуацию, тоже решил больше не ждать свой осциллограф на складе в Москве и тоже заказал (совсем другой осциллограф, другой продавец и совсем другая история). Так же, по сравнению с моим вариантом, тут не нужно было ждать, прибор уже есть в России, имеется много положительных отзывов. Есть все шансы быстро получить желаемое, без проблем с закрытыми на карантин границами или таможней.

На следующий же день я понял, что мы не ошиблись, так как курс снова вырос и осциллограф подорожал еще на over 200 рублей. На момент написания этих строк (23 марта 2020) он стоит уже 17965р. При этом, на момент начала наших изысканий, он стоил 14k.

Доставка осциллографа обещала быть из России. Правда, продавец отправил не сразу, а через пару дней. Зато после отправки, посылка весом 1,8 кг доехала очень быстро: 18 марта отправили, 20 марта был на почте (но получать было некогда), а 21 марта была получена.

Эксперименты

Мы не являемся метрологами, а осциллограф для нас — игрушка. Поэтому мы не делимся замерами параметров (которые нужно производить с использованием специальных приборов и методологий). Мы делимся результатами экспериментов, которые были проведены с учетом имеющихся условий и уровня знаний и опыта.

Первым делом в любом видео обзоре и тесте мы видим меандр со встроенного генератора. На котором нужно настроить щупы. Каждый щуп на свой вход. Переставил щуп в другой вход — перепроверь настройку. Это важно.

И тут же первый сюрприз — осциллограф видит 136 МГц.

Потом случилось страшное! Обнаружились шумы. Даже если соединиться с землей.

Пришлось вспомнить о том, что это осциллограф с полосой 100 МГц, а значит он работает практически, как приемник, и ловит очень много всего. А на частотах выше пары МГц вообще не стоит использовать «крокодил», потому что он оказывает свое влияние. И, как выяснилось, совсем рядом находится радио вышка. В общем, если закоротиться на землю правильно, то все будет отлично:

Нагрузка — 50 Ом

В общем, получается петля, которая выполняет роль антенны. Вот, например, принимает сигнал 174 МГц

Встроенный частотомер не отображает частоты выше 100 МГц, но дополнительные возможности позволяют это обойти

Рация на фоне прямоугольников

Ну и максимум, что

нам удалось увидеть — это 260 МГц от трубки Senao. Сигнал на 430 МГц уже не наблюдается.

Новый рекорд — 400 МГц

NanoVNA в качестве генератора:

10 МГц напрямую

50 МГц напрямую

50 МГц через щуп

100 МГц через щуп

50 КГц… 1 МГц

1..100 МГц

Режим отображения точками

Так же есть режим XY, который я не видел ни в одном обзоре этой модели

При работе одновременно двух каналов, максимальная частота — 500 Ms/s.

Ток потребления по 5 В от встроенного блока питания — 1.3 А.

Часто в обзорах можно увидеть прогон показаний осциллографа от генератора синуса или меандра. Наблюдение синуса позволяет оценить работу входных цепей осциллографа. А наблюдение меандра — оценить предельные частоты, на которых можно детально наблюдать сложный сигнал на экране исследуемого осциллографа. Однако не стоит забывать, что и качество генератора тут имеет большое значение. Если осциллограф с полосой в 100 МГц показывает синус вместо меандра с частотой в 20 МГц, это может означать не только, что осциллограф «не очень», а может быть и генератор «так себе» (а может и всё вместе).

Вот примеры того, что 20 МГц может выглядеть «не плохо» на осциллографе с полосой 100 МГц и 1 Гс/с

Раскрытый на 100 МГц Rigol 1052e

Tektronix TDS 1012 (100 MHz — 1 Gs/s)

К сожалению, у нас нет правильного генератора, чтобы провести подобные тесты. Поэтому решили проверить в боевых условиях.

Подключили к импульсному БП и проверили под нагрузкой

Вот, что показывает DSO150 на том же сигнале

Автоматические измерения

На 75 КГц осциллограф DSO150 ожидаемо «поплыл»

1 МГц с генератора XR2206CP

Еще у Owon SDS1102 есть элементы цифровой фосфорности, как и у большинства осциллографов этого уровня. Это настраиваемое время послесвечения. Назначение этого режима — увидеть редко появляющиеся события.

Для других, более научных, точных и правильных измерений, нужны соответствующие приборы и компетенции. А данный текст — это впечатления от покупки. Поэтому стоит перейти именно к выводам и впечатлениями

Впечатления от использования и выводы

Осциллограф OWON SDS1102 нормально работает. В общем то, нет трудностей или раздражения при эксплуатации. Есть, конечно, такая легкая задумчивость, которая зависит от функций. Например, развертка переключается молниеносно. Это приоритетная функция на наличие «тормозов» и их тут нет. Усиление меняется не так быстро. Есть небольшая задержка, но в принципе терпимо. Если пользоваться кнопкой «авто», то много крутить не нужно. Если сравнивать с DSO150, то на нем регулировка усиления происходит мгновенно, как будто это аналоговый осциллограф, очень живо меняется размах амплитуды. Если учесть, что на DSO150 нет кнопки «авто», то скорость реакции сильно помогает при быстрой манипуляций вручную.

Кнопки, меню, всякие подсказки на Owon реагируют быстро, нет нареканий. Регулировка луча по вертикали, ползает ни быстро, ни медленно, есть небольшие лаги. Если крутить не быстро, то луч движется плавно. Но функция эта не приоритетная. Если нажать на энкодер, то луч встает по центру. Если енкодер вращать быстро, то происходит программное увеличение шага (ускорение). А вот на DSO150 регулировка по вертикали происходит мгновенно, без задержек.

Скорость «авто» настройки Owon — порядка 2 секунд. Быстро. Но на DSO 150 благодаря скорости его реакции, при ручной настройке потребуется столько же времени. Во всех случаях, авто настройка Owon дала положительный результат.

В общем по юзабилити, вполне нормальный девайс, хотя и не скажешь что он особо то живой. По живости DSO150 уделывает Owon вдребезги, да и, думаю, уделает массу современных осциллографов. Осциллограф DSO150 при своей стоимости и способности так работать супердевайс! Owon же — более «наглый» девайс, который может при своих скромных заявлениях в 100 МГц взять и показать 200 МГц, что в точности до наоборот с DSO150 (заявлено 200 КГц, а видно только 100 КГц).

Интерфейс в Owon достаточно простой интуитивно понятный. Судить можно потому, что документация не открывалась, но с 90% функций удалось разобраться «методом тыка». Присутствует перевод на русский язык, который не плох. Но шрифты не очень(но это уже вкусовщина). Ручки управления — резиновые, очень удобные, не скользкие. Экран очень хороший, яркость пришлось немного убавить. Ориентация правильная. Загрузка прибора не долгая: 15-20 секунд. Объем памяти пока никак не сказался на просмотре сигналов (увеличил, подвигал).

С появлением в Owon SDS1102, портативный и быстрый DSO150 укрепил свои позиции, аналоговый С1-94 отошел назад, а Owon нагрузил своими особенностями и потребовал непростой подход к решению задач. В текущих задачах, на Owon часто будет включен фильтр 20 МГц, чтобы не ловить лишние ВЧ шумы. Что нам, как бы, намекает, что 20 МГц хватит всем )) Но при этом, появилась возможность увидеть наличие очень высоких частот. Подтвердилась мысль, озвученная ранее на этом сайте. Портативный осциллограф станционарному не замена и не помеха. Первично изучить ситуацию можно портативным DSO без лишнего риска, потому что он изолирован и развязан (работает от батареи) и не так дорог (в случае ошибки), как стационар. Портативом выяснить, есть ли какие-то сигналы в принципе. А уже детально изучать с помощью стационарного прибора.
