[vc_row][vc_column][vc_column_text text_larger=»no»]В этом обзоре рассмотрим мой любимый осциллограф Hantek DSO5102P, DSO5202P

В свои школьные годы никакого осциллографа у меня не было, приходилось пользоваться мультиметром. Потом, когда я был на первом курсе университета дедушка мне подкинул советский осциллограф — такой кирпичик С1-101.

Выглядело это чудо техники так.

Отличный аппарат для своего времени. Но тогда у меня не было своей комнаты и в распоряжении был небольшой стол, на котором еле-еле размещались пару тетрадок и маленький нетбук. Паяльная станция лежала вообще на полу, что же говорить об осциллографе. В итоге перешел я на цифровое оборудование, купил карманный осциллограф DSO201 NANO. Отдал за него три стипендии, чуть не разорился. 😀

Что про него можно было сказать? Для своей цены и своих размеров — отрабатывал он свои деньги на все сто. Правда, управление было жутко неудобным. Однако я вместе с ним собрал и отладил первую схему на заказ. Это была система управления для аквариумов. Но шли годы и захотелось чего-то посерьезнее и поудобнее.

И вот выбор остановился на двух вариантах. Первый —  Hantek 6022BE с полосой пропускания 20 МГц и второй — Hantek DSO5102P с полосой пропускания 100 МГц. Первый был в разы дешевле, но у него не было своего экрана. Вспомнив, насколько глючное ПО было у такой приставки у нас в школе я решил, что пускай лучше будет отдельное устройство сразу с нормальным управлением и точно без глюков.

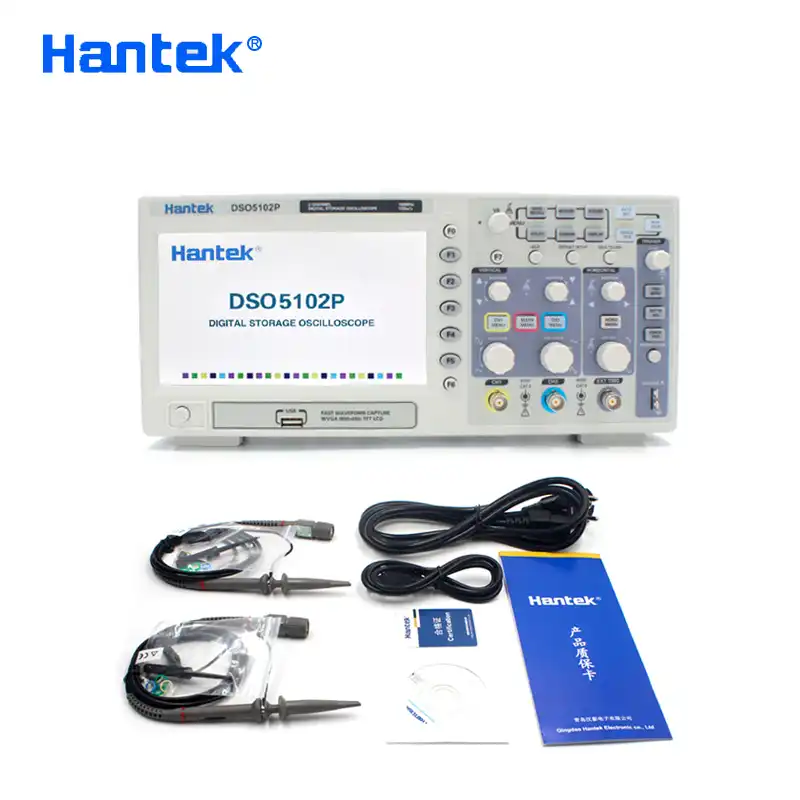

Поэтому свой выбор я остановил на осциллографе Hantek DSO5102P. Заказал, получил. Так выглядит устройство.

Характеристики осциллографа Hantek DSO5102P

Большой хороший экран 7 дюймов, 800 x 480 точек, 2 канала с полосой пропускания 100 МГц. Наконец-то физические кнопки для изменения масштаба по напряжению и по времени. Память 40К. Диапазон времени от 4 нс/деление до 40с/деление. Входная чувствтительность от 2 мВ/деление до 5В деление. Вертикальное разрешение — 8 бит. Входной импеданс — 1М. Вес 2 кг.

По началу у многих могут разбежаться глаза от количества настроек, особенно у людей, которые не слишком глубоко знают электронику. Но давайте пробежимся по основным функциям.

Небольшая инструкция по использованию осциллографа Hantek DSO5102P DSO5202P.

Включаем устройство путем нажатия хардварной кнопки в левом нижнем углу устройства.

Включили, отлично. Теперь видим, что устройство улавливает какие-то шумы и осциллограмма немного изменяется с течением времени. Для более подробного ее изучения нажимаете на кнопку RUN/STOP в правом верхнем углу. Устройство прекратит запись сигнала и вы спокойно можете выполнить свое исследование. Продолжить запись можно путем нажатия на эту же кнопку. Так, отлично. Теперь давайте откалибруем наш прибор, а точнее его щупы. В комплекте их два. Включать запись с первого и второго можно путем нажатия на кнопки CH1 MENU и CH2 MENU соотвественно.

О том, что запись включена вы поймете, так как на мониторе осциллограмы с каждого канала подсвечиваются разными цветами, плюс об этом нам сообщает световая индикация на кнопках. Настроим пока первый щуп. Для этого подключим его к двум контактам в правом нижнем углу. На эти контакты постоянно подается 5-Вольтовый меандр с частотой 1 кГц. Подключили и получили какую-то непотребщину.

Исправить это можно двумя путями. Оба способа очень простые. Но давайте же выберем прямо самый простой :). Нажмем на кнопку AUTO SET, которая находится справа вверху на панели. Устройство само сделает все так, чтобы осциллограмма была удобочитаемой.

Внизу, кстати, отображается основная информация о сигнале. Слева направо. Напряжение от самого низкого до самого высокого в сигнале, то есть от нижнего пика до самого высокого, далее — среднее значение, частота и период.

Так, давайте теперь выберем способ посложнее и сами научимся отображать осциллограмму так, как нам удобно. Для начала нам хватит четыре «крутилки».

Как видим, панель состоит из двух частей: VERTICAL и HORIZONTAL. Ну, соответственно первая крутилка — это POSITION. Благодаря ей вы можете пододвинуть график чуть ниже или выже. Крутилка VOLTS/DIV позволяет изменять масштаб по напряжению. Благодаря этому график у нас становится либо более вытянутым, либо приплюснутым.

Перейдем на панель HORIZONTAL. Верхняя крутилка позволяет нам перемещаться по осциллограмме влево и вправо. Соответственно, SEC/DIV сжимает по горизонтали осциллограмму.

Если Вам показалось, что что-то накрутили и сбили настройки — не переживайте. Есть кнопка DEFAULT SETUP, она вернет все настройки в первоначальное состояние.

Так, теперь у нас есть самые основные знания, поэтому давайте увеличим масштаб осциллограммы. И что мы видим.

А меандр то — не совсем и меандр. Это произошло из-за того, что нужно настроить компенсацию щупов. Простыми словами — на щупе нужно покрутить вот такой винтик.

На самом деле, это конденсатор с переменной емкостью. Отлично. Теперь можно работать.

Также в осциллографе есть отличная функция Measurement — покажет основные свойства сигнала: среднее напряжение, максимальное и минимальное напряжения, период, частоту. Также есть настройка триггера: можно ловить сигнал по возрастающему фронту, спадающему и т.д.

Hantek DSO5102P прошивка и доработка (firmware)

Ну и самое приятное. Да, этот осциллограф можно разогнать до 200 МГц. UPD (Можно было раньше — как сейчас, не знаю). Для людей, которые в теме это не составит проблем. Хотя я считал себя человеком в теме, но первоначально неправильно подключил осциллограф к компу и в итоге спалил себе USB-порт.

Основная идея какая: разбираем осциллограф, коннектимся по UART к нему. Осциллограф, кстати, работает на busybox. Дальше через терминал меняем конфигурационные файлы и получаем DSO5202P, вместо DSO5102P.

Где купить осциллограф Hantek DSO5102P (DSO5202P)

Я перепробовал несколько продавцов на алике. Некоторые из них присылали осциллографы с плохо работающей индикацией. Да, была плохая пайка светодиодов на панели, приходилось исправлять. Но вот с этим продавцом проблем пока не было, не экономьте пару долларов, это того не стоит, поверьте 🙂 Хотя в теории производитель один. Ну если что, надимайте на кнопку «КУПИТЬ» и вас сразу перебросит на нужного продаваца на алиэкспресс.[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][woodmart_products post_type=»ids» layout=»list» items_per_page=»2″ element_title=»Купить осциллограф в России DSO5102P DSO5202P (быстрая доставка, надежный продавец)» include=»796, 3704″ sale_countdown=»0″ stock_progress_bar=»0″ highlighted_products=»0″ products_bordered_grid=»0″ lazy_loading=»yes»][/vc_column][/vc_row][vc_row][vc_column][vc_column_text text_larger=»no»]

Памятка: полоса пропускания

Друзья, также не забывайте — осциллограф с полосой пропускания 100 МГц не покажет Вам меандр с частотой 100 МГц. Дело в том, что несколько веков назад Фурье доказал, что всякую конечную периодическую функцию, получающую одинаковые значения через равные промежутки времени можно разложить в ряд синусоидальных функций. Причем, чем больше число гармоник, тем ближе к идеальной форма сигнала. Но беда в том, что большая часть из этих гармоник будет иметь частоту выше 100 МГц и они будут безжалостно гаситься. Поэтому на экране Вы будете видеть немного «сглаженный» меандр.

Поэтому, как видите, весь наш мир не идеален и я просто уверен, что некоторые перфекционисты будут искать еще большие полосы пропускания из-за абзаца сверху. Остановитесь!) Для большинства случаев полосы пропускания 100-200 МГц хватает вполне, а с ростом полосы пропускания стоимость осциллографов будет расти по экспоненте.[/vc_column_text][/vc_column][/vc_row]

Производитель	Hantek
Серия	DSO5000B
Модель	DSO5202B

Основные особенности осциллографов серии DSO5000B:

Поставщик	Производитель	Наименование	Цена
AliExpress	Hantek DSO5202B Цифровой мультиметр осциллограф USB PC Osciloscopio 200 МГц 2 CH автомобильный диагностический инструмент	25 440 руб.
TMElectronics	Hantek	DSO5202B	48 969 руб.
Элитан	DSO5202B	57 528 руб.
Терраэлектроника	DSO5202B	60 721 руб.

Подробное описание

• Отличный промышленный дизайн.

Клавиши для каждого канала, времени, триггера, мультиметра

Большой экран размером 7 дюймов с разрешением 800×480.

USB 2.0 интерфейс, usb host, легко управляется с ПК

Высокая скорость обновления (2500 кадров)

Высокие частоты дискретизации – 1 ГГц, 25 ГГц в эквивалентном режиме.

БПФ , + , — , * , / ,X-Y, 23 вида автоматических измерений, проверка по шаблону

Запись и сохранение сигналов

Технические характеристики осциллографов серии DSO5000B

Новый купон пользователя по заказам US $4.00

Гарантия возврата денег Возврат за 15 дней

Парни, кому нибудь шло очень долго? сегодня ровно два месяца как мой ослик идёт. СДЭК говорит что оно на китайской таможне ещё, 17track — что сначала 3 недели в Пензе тусил, а теперь в Москве. Продавец толком ничего не говорит, но защиту продлил.. У кого нить была подобная хрень?

Осциллограф брал со склада в России. Пришёл за несколько дней. А генератор также потерялся — продавец сам предложил открыть спор и вернул деньги

• Бренд: Hantek
• Материалы для самостоятельного изготовления: Электрический
• Разрешение дисплея: 800*480 Пикселей
• Максимальная частота захвата осциллограммы: 30,000 кол./сек
• Длина записи: as description
• Ширина браслета: 100-349 МГц
• Номер модели: DSO5202P
• Размер дисплея: 7 Дюйм(ов) и Выше
• Съемные элементы питания: Нет
• Частота дискретизации в реальном времени: 1GSa/S
• Цифровых каналов: 2

Отличный день покупок!

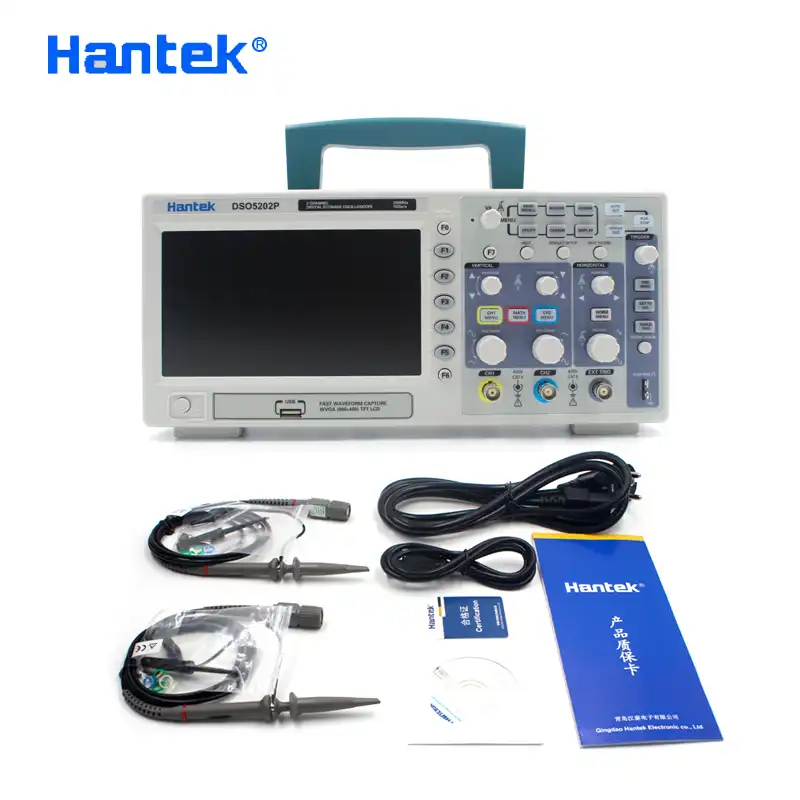

Osciloscopio Hantek DSO5202P цифровой осциллограф портативный 200 МГц полоса пропускания 2 канала Ручной ЖК-дисплей USB осциллографы электрические Multimetro

* 200 м ширина полосы

* 1GSa/s частота дискретизации в реальном времени
* Большой (7,0 дюйма) цветной дисплей, WVGA (800×480)

* Длина записи до 40 K
* Режим триггера: край/ширина импульса/линия выбор видео/Слип/сверхурочные и т. Д.
* Usb-хост и подключение устройств, стандартный
* Несколько автоматических измерений
* Четыре Математические Функции, включая стандарт FFTs

* Предоставляет программное обеспечение для анализа ПК в реальном времени

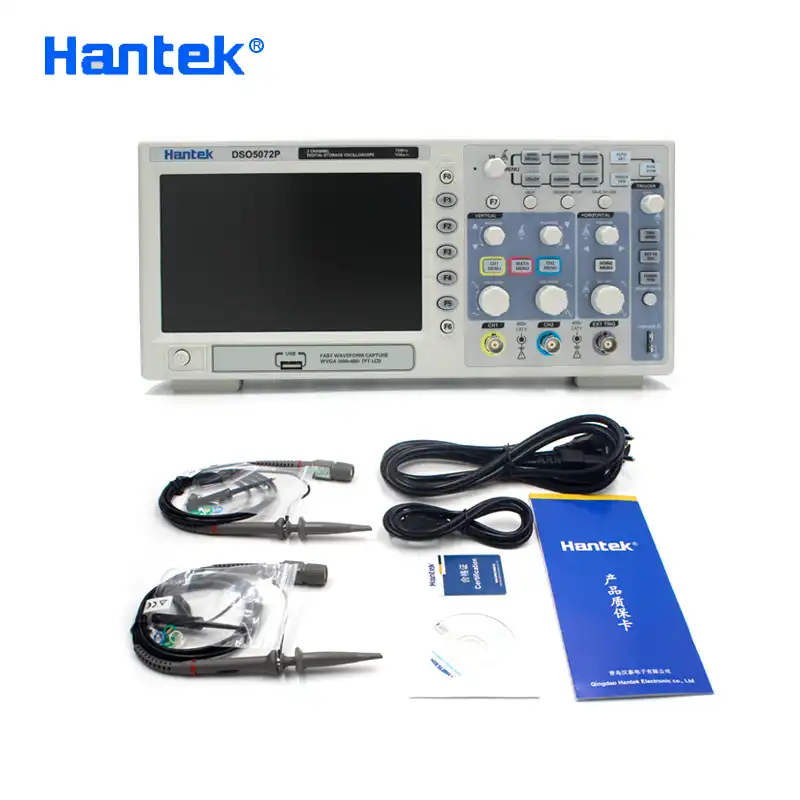

Модель	DSO5202P	DSO5102P	DSO5072P
Пропускная способность	200 МГц	100 МГц	70 МГц
Канал	2
Дискретизации в реальном времени	1GSa/s
Эквивалент образца	25GSa/s
Объем памяти	40 K
Времени нарастания импульсов	1.7ns	3.5ns	5ns
Время Основание точность	50ppm
Временной диапазон развёртки	2 нс/div-40s/Див	4 НС/div-40s/Див
Вход Impendance	1 м
Вольт/DIV диапазон	2mV/div -5 В/div
Аналого-цифровой преобразователь	8 бит
Диапазон местоположения	50 V (5 V/div), 40 V (2 V/div — 500 мВ/див), 2 В (200 мВ/Див — 50 мВ/див), 400 мВ (20 мВ/div-2mV/див)
DC усиления точность	3% для нормального или среднего режима приема, 5 В/div до 10 мВ/div; 4% для нормального или среднего режима приема, 5 мВ/div до 2 мВ/div
Предел пропускной способности	20 МГц
Тип триггера	Край, видео, пульс, наклон, со временем, альтернатива
Источник запуска	CH1, CH2, EXT, EXT/5, AC Line
Математика	+,-, X, ÷, FFT
Измерение курсора	Разница напряжения между курсорами: V; Разница во времени между курсорами: T; Взаимный T в герцах (1/T);
Авто measuerment	Частота, период, средняя, Pk-Pk, цикли RMS, минимальная, максимальная, Время нарастания, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + пошлина, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, FRF
Дисплей	7 «TFT 16 K цветной LCD, 800*480 точек
Размер	313x108x142 мм
Вес	2,08 кг
Стандартный зонд	PP200x2	PP150X2	PP80X2

• 1 хост осциллографа 5202 P
• 2 x соединительных линий
• USB кабель (1 шт.);
• 1 х установочный компакт-диск
• 1 х силовая линия
• 1 x оригинальная коробка

В этом обзоре рассмотрим мой любимый осциллограф Hantek DSO5102P, DSO5202P

В свои школьные годы никакого осциллографа у меня не было, приходилось пользоваться мультиметром. Потом, когда я был на первом курсе университета дедушка мне подкинул советский осциллограф — такой кирпичик С1-101.

Выглядело это чудо техники так.

Отличный аппарат для своего времени. Но тогда у меня не было своей комнаты и в распоряжении был небольшой стол, на котором еле-еле размещались пару тетрадок и маленький нетбук. Паяльная станция лежала вообще на полу, что же говорить об осциллографе. В итоге перешел я на цифровое оборудование, купил карманный осциллограф DSO201 NANO. Отдал за него три стипендии, чуть не разорился. 😀

Что про него можно было сказать? Для своей цены и своих размеров — отрабатывал он свои деньги на все сто. Правда, управление было жутко неудобным. Однако я вместе с ним собрал и отладил первую схему на заказ. Это была система управления для аквариумов. Но шли годы и захотелось чего-то посерьезнее и поудобнее.

И вот выбор остановился на двух вариантах. Первый — Hantek 6022BE с полосой пропускания 20 МГц и второй — Hantek DSO5102P с полосой пропускания 100 МГц. Первый был в разы дешевле, но у него не было своего экрана. Вспомнив, насколько глючное ПО было у такой приставки у нас в школе я решил, что пускай лучше будет отдельное устройство сразу с нормальным управлением и точно без глюков.

Поэтому свой выбор я остановил на осциллографе Hantek DSO5102P. Заказал, получил. Так выглядит устройство.

Характеристики осциллографа Hantek DSO5102P

Большой хороший экран 7 дюймов, 800 x 480 точек, 2 канала с полосой пропускания 100 МГц. Наконец-то физические кнопки для изменения масштаба по напряжению и по времени. Память 40К. Диапазон времени от 4 нс/деление до 40с/деление. Входная чувствтительность от 2 мВ/деление до 5В деление. Вертикальное разрешение — 8 бит. Входной импеданс — 1М. Вес 2 кг.

По началу у многих могут разбежаться глаза от количества настроек, особенно у людей, которые не слишком глубоко знают электронику. Но давайте пробежимся по основным функциям.

Небольшая инструкция по использованию осциллографа Hantek DSO5102P DSO5202P.

Включаем устройство путем нажатия хардварной кнопки в левом нижнем углу устройства.

Включили, отлично. Теперь видим, что устройство улавливает какие-то шумы и осциллограмма немного изменяется с течением времени. Для более подробного ее изучения нажимаете на кнопку RUN/STOP в правом верхнем углу. Устройство прекратит запись сигнала и вы спокойно можете выполнить свое исследование. Продолжить запись можно путем нажатия на эту же кнопку. Так, отлично. Теперь давайте откалибруем наш прибор, а точнее его щупы. В комплекте их два. Включать запись с первого и второго можно путем нажатия на кнопки CH1 MENU и CH2 MENU соотвественно.

О том, что запись включена вы поймете, так как на мониторе осциллограмы с каждого канала подсвечиваются разными цветами, плюс об этом нам сообщает световая индикация на кнопках. Настроим пока первый щуп. Для этого подключим его к двум контактам в правом нижнем углу. На эти контакты постоянно подается 5-Вольтовый меандр с частотой 1 кГц. Подключили и получили какую-то непотребщину.

Исправить это можно двумя путями. Оба способа очень простые. Но давайте же выберем прямо самый простой :). Нажмем на кнопку AUTO SET, которая находится справа вверху на панели. Устройство само сделает все так, чтобы осциллограмма была удобочитаемой.

Внизу, кстати, отображается основная информация о сигнале. Слева направо. Напряжение от самого низкого до самого высокого в сигнале, то есть от нижнего пика до самого высокого, далее — среднее значение, частота и период.

Так, давайте теперь выберем способ посложнее и сами научимся отображать осциллограмму так, как нам удобно. Для начала нам хватит четыре «крутилки».

Как видим, панель состоит из двух частей: VERTICAL и HORIZONTAL. Ну, соответственно первая крутилка — это POSITION. Благодаря ей вы можете пододвинуть график чуть ниже или выже. Крутилка VOLTS/DIV позволяет изменять масштаб по напряжению. Благодаря этому график у нас становится либо более вытянутым, либо приплюснутым.

Перейдем на панель HORIZONTAL. Верхняя крутилка позволяет нам перемещаться по осциллограмме влево и вправо. Соответственно, SEC/DIV сжимает по горизонтали осциллограмму.

Если Вам показалось, что что-то накрутили и сбили настройки — не переживайте. Есть кнопка DEFAULT SETUP, она вернет все настройки в первоначальное состояние.

Так, теперь у нас есть самые основные знания, поэтому давайте увеличим масштаб осциллограммы. И что мы видим.

А меандр то — не совсем и меандр. Это произошло из-за того, что нужно настроить компенсацию щупов. Простыми словами — на щупе нужно покрутить вот такой винтик.

На самом деле, это конденсатор с переменной емкостью. Отлично. Теперь можно работать.

Также в осциллографе есть отличная функция Measurement — покажет основные свойства сигнала: среднее напряжение, максимальное и минимальное напряжения, период, частоту. Также есть настройка триггера: можно ловить сигнал по возрастающему фронту, спадающему и т.д.

Hantek DSO5102P прошивка и доработка (firmware)

Ну и самое приятное. Да, этот осциллограф можно разогнать до 200 МГц. UPD (Можно было раньше — как сейчас, не знаю). Для людей, которые в теме это не составит проблем. Хотя я считал себя человеком в теме, но первоначально неправильно подключил осциллограф к компу и в итоге спалил себе USB-порт.

Основная идея какая: разбираем осциллограф, коннектимся по UART к нему. Осциллограф, кстати, работает на busybox. Дальше через терминал меняем конфигурационные файлы и получаем DSO5202P, вместо DSO5102P.

Где купить осциллограф Hantek DSO5102P (DSO5202P)

Я перепробовал несколько продавцов на алике. Некоторые из них присылали осциллографы с плохо работающей индикацией. Да, была плохая пайка светодиодов на панели, приходилось исправлять. Но вот с этим продавцом проблем пока не было, не экономьте пару долларов, это того не стоит, поверьте 🙂 Хотя в теории производитель один. Ну если что, надимайте на кнопку «КУПИТЬ» и вас сразу перебросит на нужного продаваца на алиэкспресс.

Разгон осциллографов Hantek до 200мГц.

Осциллографы Hantek имеют несколько приятных особенностей: младшие и старшие модели серии DSO-5000P выполнены по единой схеме, более старые серии требуют незначительной доработки. Параметр полосы пропускния можно изменить в конфигурации программного обеспечения. Для примера схема входных цепей серии DSO-5000P. Операционная система приборов – Linux, что делает доступность осциллографа из консоли.

Разгон Hantek DSO, MSO до 200мГц:
В виде инструкции расскажу как разогнал свой осциллограф DSO5072P. Оригинальная идея принадлежит англоязычному автору.

1. Подключаем прибор к USB порту компьютера и устанавливаем драйвер:

2. Скачиваем, запускаем менеджер:
http://peter.dreisiebner.at/dso-usb-tool/
http://peter.dreisiebner.at/dso-usb-tool/DSO-USB-Tool_Exe_20130927.zip

3. Настраиваем менеджер:

4. Проверяем соединение:

5. Переходим в консоль:

6. Смотрим файловую систему:
ls -F

OurLanguages/

bin/
chk_base_volt*
cur_acq.type
dev/
disk_sta.info
dso/
dso.exe*
dsod*
dst1062b
etc/
fpgabank.conf*
help.db*
i2c.log
icon/
keyprotocol.inf*
language.img
lib/
linuxrc@
logo/
logotype
logotype.dis*
mnt/
msg
mult_adc.log
param/
proc/
protocol.inf*
root/
sbin/
sys/
sys.inf
tdc.log
tdc_edge125M
tdc_overtime125M
tdc_pulse125M
tmp/
usr/
var/

7. переименовываем файл,
Для осцилографов 60/70мГц:
mv /dst1062b /dst1202b
Для осцилографов 100мГц:
mv /dst1102b to /dst1202b
Для осцилографов 150мГц:
mv /dst1152b to /dst1202b

8. Проверяем файловую систему:
ls -F

OurLanguages/
bin/
chk_base_volt*
cur_acq.type
dev/
disk_sta.info
dso/
dso.exe*
dsod*
dst1202b
etc/
fpgabank.conf*
help.

db*
i2c.log
icon/
keyprotocol.inf*
language.img
lib/
linuxrc@
logo/
logotype
logotype.dis*
mnt/
msg
mult_adc.log
param/
proc/
protocol.inf*
root/
sbin/
sys/
sys.inf
tdc.log
tdc_edge125M
tdc_overtime125M
tdc_pulse125M
tmp/
usr/
var/

9. Перезапускаем устройство, проверяем наличие 2нс развертки:

10. Заменяем щупы на более высокочастотные.

11. В осциллографе DSO-5072P апаратную часть менять не надо. В “старых” приборах рекомендуется модифицировать схему, подробнее:
http://www.eevblog.com/forum/testgear/hantek-tekway-dso-hack-get-200mhz-bw-for-free/msg212054/?topicseen#msg212054
http://www.mikrocontroller.net/attachment/173049/mod_input_circuit.pdf\

12. Бежим за старинным индейским напитком – “огненая вода”, отмечать успешный апгрейд =)

P.S. к сожалению не было возможности проверить прибор после разгона на образцовом сигнале.

Заходите на мою страничку, там много вкусного.

Как приобрести лучшего друга? Недорого. Тестируем плату осциллографа. | Дневник радиолюбителя

Статья о компактном, удобном и недорогом осциллографе в виде платы для самостоятельной сборки. Покажу из чего состоит комплект и как он работает.

Зачем нужен осциллограф?

Тестирование любой радиосхемы осциллографом – самый простой и наглядный способ проверить работоспособность вашей самоделки. Удобен и при настройке генераторов сигналов, передатчиков, усилителей и других устройств.

Осциллографом просто оценить уровень искажений сигнала в каскадах предварительного или оконечного усилителя звука. Можно оценить форму сигнала генератора, его частоту и амплитуду. Поэтому осциллограф это универсальный прибор, необходимый даже начинающему радиолюбителю.

Как выбрать хороший осциллограф?

Хочется купить недорогой но функциональный прибор. Профессиональный осциллограф как правило многоканальный, с множеством ручек и переключателей, но дорогой. Не каждый может выложить десятки тысяч за такое удовольствие.

Другой вариант – платы осциллографа для самостоятельной сборки. они бывают в виде набора деталей или уже готовые платы. Для них нужен только блок питания и корпус.

Вот один из вариантов:Плата осциллографа DSO 138

Это компактный одноканальный осциллограф DSO 138, собранный на плате размером 110 на 70 мм. Дисплей ЖК, размером 55 на 40 мм, смонтирован на отдельной плате и вставляется в разъем.

Прибор собран на микроконтроллере STM32F103 Cx. Вот схема прибора из инструкции.

Для желающих даташит на микроконтроллер STM32F103 Cx

Комплектация

• Плата осциллографа
• Шнур с разъемом BNC с одной стороны и “крокодилами” с другой для подключения входного сигнала
• Инструкция по эксплуатации на английском языке и схемой прибора
• Пластмассовый крепеж для установки в корпус.

Подключение

Питание – DC 9 В, разъем типа Jack для внешнего источника питания и панелька для внутреннего. На некоторых платах установлен разъем мини USB для подключения к компьютеру или заряднику сотового телефона.

Разъем BNC

Органы управления

Переключатели:

CPL – выбирает тип входа:

GND (самый левый) – отключает вход осциллографа от измеряемого сигнала и подключает его к земле.

AC – работа с отсечкой постоянной составляющей входного сигнала.

DC – показывает и постоянную и переменную составляющую сигнала.

SEN1, SEN2 – переключатели чувствительности входа. Каждый на 3 положения. Переключатели действуют совместно. Левое положение SEN1, SEN2 – минимальная чувствительность, правая – максимальная.

Кнопки

[Reset] – перезапускает прибор с сбрасывает все изменения в настройках. Нужна если прибор завис или вы хотите вернуть его к заводским настройкам.

[Sel] – выбор изменяемого параметра.

[+], [-] – увеличение или уменьшение выбранного параметра.

[Run/Hold] – запуск или остановка измерения с фиксацией картинки. Можно использовать для того чтобы получить фото осциллограммы.

Возможности

Показывает:

• форму сигнала,
• частоту,
• период,
• коэффициент заполнения
• уровень сигнала: максимальный, минимальный, средний

Характеристики:

Характеристики

Преимущества

Компактный, легкий. Можно встраивать в любой измерительный прибор. Питание от внешнего, внутреннего источника питания. Можно подключать к USB порту компьютера. Небольшой потребляемый ток.

Недостатки

Маленький дисплей, ступенчатая а не плавная регулировка чувствительности.

Посмотреть подробнее можно тут.

Видеоинструкция к прибору

Другие платы осциллографов

Аналогичный по характеристикам набор плата осциллографа DSO 150 с корпусом чуть дороже можно посмотреть здесь.

Плата осциллографа DSO 150

Интересный вариант – плата USB осциллографа BM8020, подключаемого к компьютеру. Простой двухканальный вольтметр для измерения напряжений в диапазоне ±20 В, частотомера в диапазоне до 50 кГц. Подробнее можно посмотреть здесь.

USB осциллограф BM8020

Профессиональный осциллограф

Если вы занимаетесь радиоэлектроникой профессионально, то вам может быть интересен вот этот прибор. Цифровой осциллограф Hantek DSO5202P.

Осциллограф Hantek DSO5202P.

• Количество каналов: 2
• Полоса пропускания: 200 МГц
• Частота дискретизации: 1 ГВыб/с

Подробнее про этот осциллограф можно узнать здесь.

Другие варианты осциллографов можно найти здесь:

Заключение

Существует много вариантов приобрести для себя надежного, верного друга и помощника радиолюбителя – осциллографа. Если нет больших денег и требований к характеристикам прибора – лучший выбор это наборы для сборки.

Ну а для профессионалов подойдут осциллографы в стационарном исполнении, с двумя и более входами, широкой полосой пропускания. Правда цена на них кусается.

Итак, ставьте лайк если статья была полезна, пишите комментарии, подписывайтесь на канал!

FNIRSI 1C15 Профессиональный цифровой осциллограф 500 мс/с частота дискретизации 110 МГц

FNIRSI 1C15 Профессиональный цифровой осциллограф 500 мс/с частота дискретизации 110

Секция оценки плеера (видео из: eletrоnica e Tecnologia)

Тестирование и оценка игрока (на английском языке):

//www.youtube.com/watch?v=z4esHO2wfDM

—– Или отсканируйте и нажмите qr-код для просмотра видео.

Секция оценки игрока

(Видео из: learnelectronics)
  Тестирование и оценка игрока (на английском языке): //www.youtube.com/watch?v=bvhSYlgOr-s

—– Или отсканируйте и нажмите qr-код для просмотра видео. Параметры продукта:
FNIRSI-1C15-это полностью функциональный, практичный и экономичный портативный осциллограф, недавно запущенный FNIRSI. Частота дискретизации в реальном времени составляет 500 м, а аналоговая полоса пропускания-110 МГц. В дополнение ко всем функциям Обычного Ручного осциллографа, мы также добавили на этой основе одну функцию быстрого авто, так что вы можете легко захватывать форму волны, как настольный компьютер. Мы добавили 1k Hz само-тест квадратной волны для FNIRSI-1C15, и глубина хранения была модернизирована до 12kpts. Со ссылкой на форму волны, вы можете сделать паузу в любое время, чтобы сохранить предыдущую форму волны на экране, и вы можете сравнить его с обновленной в настоящее время формой волны. Режимы Afterglow и прокрутки упрощают Обнаружение и запись сигналов. Встроенный аккумулятор емкостью 3000 мАч может работать непрерывно более 10 часов после полной зарядки. Корпус оснащен высококачественной силиконовой втулкой, которая не скользит и не скользит. Джойстик заменяет оригинальные клавиши со стрелками, что делает работу более простой и эффективной.

Параметры продукта:
Модель: FNIRSI-1C15
Количество каналов: 1
Экран Размер: 2,4 дюйм (ов)

Разрешение экрана: 320*240 Аналоговая полоса пропускания: 110 м Частота дискретизации: 500 м 1k Гц самопроверка квадратной волны: стоячий Время подъема:

Hantek dso4102c manual. Comparison of Hantek DSO4202C and Hantek DSO5202P

Osciloscopio de MHz de ancho de banda. Controles separados para osciloscopio y generador que permiten un comodo uso simultaneo. Pantalla en color 64K y 7 pulgadas, con resolucion de x Asa y patas plegables para facil transporte.

Hantek DSO4102C Oscilloscope 2 canaux 100MHZ et générateur AWG

The Keys for osilloscope and waveform generator is seperated for convenient to operate it simultaneously. Large and clear display 7 inch 64K color LCD display, Resolution xmore clear and realistic waveform. For non-sinusoidal waveforms, peak value must be less than V.

Excursion above V should be of less than ms duration. If these values are exceeded, damage to the oscilloscope may occur. Not Equal: The oscilloscope triggers when the waveform slope is not equal to the set slope.

Hantek DSO4102C (2015)

Less than: The oscilloscope triggers when the waveform slope is less than the set slope. Greater than: The oscilloscope triggers when the waveform slope is greater than the set slope. Edge Trigger mode: The oscilloscope counts all edges of sufficient magnitude and correct polarity. Video Trigger mode: The Frequency Counter does not work. Referencia DSOC. Descargas Para descargar estos archivos tiene que haber adquirido antes el producto y estar conectado a su cuenta.

Equal: The oscilloscope triggers when the waveform slope is equal to the set slope.

How to autotune your voice on android

The Frequency Counter measures trigger source at all times, including when the oscilloscope acquisition pauses due to changes in the run status, or acquisition of a single shot event has completed.

Page of 72 Go. Hantek MHz 2 Channel Digital. Show quick links. Hide Hide permanently. Table of Contents.

Boost mobile apn hack

Dso series. Page 4 Contents 5.

Winsxs cleanup server 2008 r2

To evade potential hazards, use this product only as specified. Only qualified personnel should perform maintenance. Page 7: Chapter 2 Overview 2. Page 8 Overview knob indicate the alternative function of the knob. They are links to other topics. The Probe Check function is used to verify if the Probe attenuation option matches the attenuation of the probe.

УРА! Hantek DSO5202P, как Я купил осциллограф в Китае + несколько слов о нашей Таможне

As an alternative method to Probe Check, you can push a vertical menu button such as the CH 1 MENU button and select the Probe option that matches the attenuation factor of your probe. It contains: 1. Oscilloscope setup 2. Trigger 3. Data acquisition 4. Waveform scaling and positioning 5. Waveform measurement 4. The source with the AC power line shows the frequency relationship between the signal and the AC commercial power.

There are two kinds of acquisition: Real-time acquisition and Equivalent acquisition. The real-time acquisition has three modes: Normal, Peak Detect, and Average.

The acquisition rate is affected by the setting of time base. When you change the horizontal position of a waveform, you are actually changing the time between the trigger position and the screen center.

Marne wale ka arman nikal jayega mp3 qawwali

As this measurement uses the waveform record points, it is more precise than the graticule and cursor measurements. Automatic measurements show the measurement results by readouts which are periodically updated with the new data acquired by the oscilloscope DSOP Series Digital Storage Oscilloscope User Manual In this chapter we will give a quick overview of all control buttons and knobs on the front panel as well as the displayed information on the screen and relative testing operations.

Page 19 Basic Operation 1. When the icon is set to green, the time for persistence display will be shown behind it.

Pop-up Prompt Readout tells trigger level. Icon indicates whether the waveform is inverted or not. If this icon lights up, it means the bandwidth limit is enabled, otherwise disabled. Page 21 Basic Operation oscilloscope also has an arrow icon at the top of the graticule to indicate the horizontal position.The Keys for osilloscope and waveform generator is seperated for convenient to operate it simultaneously.

Large and clear display 7 inch 64K color LCD display, Resolution xmore clear and realistic waveform. For non-sinusoidal waveforms, peak value must be less than V. Excursion above V should be of less than ms duration. If these values are exceeded, damage to the oscilloscope may occur. Not Equal: The oscilloscope triggers when the waveform slope is not equal to the set slope. Less than: The oscilloscope triggers when the waveform slope is less than the set slope.

Greater than: The oscilloscope triggers when the waveform slope is greater than the set slope. Edge Trigger mode: The oscilloscope counts all edges of sufficient magnitude and correct polarity. Video Trigger mode: The Frequency Counter does not work. Equal: The oscilloscope triggers when the waveform slope is equal to the set slope.

The Frequency Counter measures trigger source at all times, including when the oscilloscope acquisition pauses due to changes in the run status, or acquisition of a single shot event has completed.New customer? Start here.

Please check your email and verify your account within 7 days. By clicking this button, you agree to our Privacy Policy.

If you subscribe, we will invite you via email to answer questions people have about products. By subscribing you’ll also earn the “Helpful Badge”! You can unsubscribe at any time on the privacy settings page. Subscribe to “Invite Answer” emails and use your knowledge to help more people with product questions. By subscribing you’ll also earn the ” Helpful Badge “! Add to Cart Buy Now. Help Contact Us Help Center.

My Orders. All categories. Sign in Join. Sign in Join us. Sign in Join us Join us you can enjoy : Exclusive member-only privileges; Track orders easily; Check out quickly; Saved purchase history and favorites.

Shop All Categories. Share to: Share for the first three times everyday and get 5 Points per time. See all 75 Reviews. Pre-orders Pre-orders. QAR QR. BHD BD. SAR S. JOD J. Add the product s to your cart or wishlist. Open the Banggood app and find the product s in the cart or wishlist. Pay for your order and get your discount!

Ship From: CN. Shipping method. Russian Federation. Earn BG points. Ships from Array.Welcome, Guest. Please login or register. Did you miss your activation email? This topic This board Entire forum Google Bing. Print Search. After a few weeks of waiting, my first Digital Oscilloscope arrived.

Though i read a lot of negative reviews of Hantek products in this forum, i finally decided to give it a shot since i’m more on troubleshooting and repairing circuits than circuit designing. Anyway I’m not that experience in reviewing test equipment, but if you have any question regarding this scope, im glad to give answer to the best of my ability and understanding. This is it for now since may internet is too slow to upload more pictures. Will soon post pictures of the teardown.

So after 1 month what do you think, worth a buy? Steps Contributor Posts: 23 Country:. I am going to buy this.

Discovery 4 low coolant level warning

Siglent may be. But signal generator is quite good for lab purposes, and chipo integrally:. But what about quality? So far it serves my purpose. But i observed some occasional hangups of the scope during acquisition need reboot to recover from hangups.

I now upgrade it to latest firmware and as of this time, i don’t observed any hangups. The build in function and arbitrary generator are also ok, but if your into audio work and you need a low distortion signal generator.

I suggest get a Siglent and a dedicated Function Gen Hantek support is slow and very much limited.New customer? Start here. Please check your email and verify your account within 7 days. By clicking this button, you agree to our Privacy Policy. If you subscribe, we will invite you via email to answer questions people have about products.

By subscribing you’ll also earn the “Helpful Badge”! You can unsubscribe at any time on the privacy settings page. Subscribe to “Invite Answer” emails and use your knowledge to help more people with product questions. By subscribing you’ll also earn the ” Helpful Badge “! Add to Cart Buy Now. Help Contact Us Help Center. My Orders. All categories. Sign in Join. Sign in Join us. Sign in Join us Join us you can enjoy : Exclusive member-only privileges; Track orders easily; Check out quickly; Saved purchase history and favorites.

Shop All Categories. Share to: Share for the first three times everyday and get 5 Points per time. See all Reviews. Pre-orders Pre-orders. QAR QR. BHD BD. SAR S. JOD J. Add the product s to your cart or wishlist. Open the Banggood app and find the product s in the cart or wishlist. Pay for your order and get your discount!

Shipping method. Russian Federation. Earn BG points. Ships from Array. This qualifies as a wholesale order,place an inquiry to inquiry to receive our best price. Enquire Now! Total price: Earn BG points.Looking for the best oscilloscope for your electronic workbench? Wikipedia defines an oscilloscope as a device used to graphically display signal voltages. It can also measure other signals, like sounds and vibrations. Oscilloscopes are used by engineers, automotive mechanics, students, scientists and hobbyists alike.

Here are some features and specifications you should take into consideration when choosing an oscilloscope. The Hantek DSOP Oscilloscope is one of the best entry level oscilloscopes as it has a reasonable price and all the features one would expect for a dual channel oscilloscope at this price point.

Plus it has a USB port, allowing you to use additional software for detailed analysis and storage of your signal pictures to your laptop. This is an established brand in the scientific and tooling space and they make great oscilloscopes as well. You get the comfort and peace of mind that comes with purchasing a product backed by the service and warranty of an established brand.

This is the priciest option on the list but may be the best option for demanding users. Full review of the Rigol DSZ here. This is another solid option and may be a better fit for those who need a bit more features and capabilities than the aforementioned Hantek oscilloscopes. While the aforementioned oscilloscopes vary in price range and capabilities, they still may not be within your budget.

Hantek DSO4102C Osciloscopio 2 canales 100MHZ y Generador AWG

You obviously wont get the same out the box capabilities as far as functions, accuracy, software integration etc…of a professionally-manufactured oscilloscope, but there are DIY kits and toy oscilloscopes. There are Youtube videos and articles that you can view such as these DIY oscilloscopes from Instructables.

We hope you found this list helpful and we tried to showcase some of the best oscilloscopes in their respective price categories. You may be try choosing a slightly higher or lower version of any of the Hantek, Rigol or Siglent oscilloscopes if they are better suited for your needs.

We hope you find something you like. Sign in. Log into your account. Forgot your password? Password recovery. Recover your password. Get help. Oscilloscope Pros Oscilloscope Reviews. The Best Oscilloscopes in See Hantek on Amazon. See Rigol on Amazon.

Recent Posts. How to Choose an Oscilloscope September 10, Hantek Oscilloscopes — Review and Comparisons August 22,

▶▷▶ русификатор hantek 6022be

▶▷▶ русификатор hantek 6022be

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	27-02-2019

русификатор hantek 6022be – Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail” data-nosubject=”[No Subject]” data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Qingdao Hantek Electronic Co, Ltd www hantek com/en/ProductDetail_2_31html Cached On eDrive Download Features Excellent industrial design-the same anodised aluminium casing as iPad, which is not only beautiful and tasteful but also greatly enhanced the hardness of aluminum alloy surface, and has good heat resistance and strong wearability USB осциллографы Hantek Electronics, цифровые осциллографы www hantek ru/downloadhtml Cached Open6022BE V10 PR16C beta – альтернативное программное обеспечение с раширенным функционалом и интерфейсом для DOS- 6022BE Версия ПО для регистратора Hantek 365A от компании линдар Qingdao Hantek Electronic Co, Ltd www hantek com/en/ProductDetail_13_136html Cached Current Location：Home Product DetailsHantek1008C(Discontinued) Product Details Hantek1008C(Discontinued) Cost-effective 8 channels oscilloscope for vehicle testing; 24MSa/s, 12bits; DAQ card function; 8 channels programmable generator which can analog signals of crankshaft, camshaft etc Осциллограф-приставка Hantek 6022BE для радиолюбителя myskume/blog/china-stores/59224html Cached Присутствует «птичка» напротив модели « Hantek 6022BE » всем желающим русификатор на 2020, люди USB осциллограф DSO-6022BE – hantekru www hantek ru/products/dso 6022be html Cached Hantek ® Доставка РФ, страны ТС USB осциллограф DSO- 6022BE Наличие на складе: есть Для частных лиц Logic analyzer software from Saleae wwwsaleaecom/downloads Cached Download the world’s best and most popular logic analyzer software Free ftvgirls 2015-04-10 Download – ftvgirls 2015-04-10 for wwwupdatestarcom/en/topic/ftvgirls 2015-04-10 Cached Free ftvgirls 2015-04-10 download software at UpdateStar – BitDefender Total Security 2010 provides comprehensive proactive protection against all Internet security threats, along with system maintenance and backup, without slowing down your PCs Осциллографы, анализаторы и генераторы Hantek wwwradiokotru/forum/viewtopicphp?f=10t=26366 Cached Форум РадиоКот Здесь можно немножко помяукать 🙂 Цифровой USB осциллограф-приставка Hantek DSO 6022BE купить в supereyesru › Оборудование Цифровой USB осциллограф-приставка Hantek DSO – 6022BE Кстати, в интернете есть русификатор для ПО Hantek 6022BE USB-Oszilloskop Vorstellung – ruclipcom ruclipcom/video/Yd78z2gyXOs/ hantek – 6022be -usb Cached Nach drei Videodrehs ist es endlich fertig, das Vorstellungsvideo zu meinem Hantek Oszilloskop Beim ersten Videodreh waren Video und Audio asynchron und beim zweiten Videodreh war die Bitrate zu hoch, sodass der Microsoft Movie Maker 2012 Probleme beim Bearbeiten des Videos hatte Ad related to: русификатор hantek 6022be Hantek Cc-650 Sold Direct – eBay – Fantastic prices on Hantek Cc-650 wwwebaycom Did you check eBay? Fill Your Cart With Color today! Also Try hantek 6022be software download hantek 6022be review hantek 6022be windows 10 driver hantek 6022be manual hantek 6022be software hantek 1 2 3 Next 22 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

• Excel and PowerPoint right in your browser without installing them on your computer Get started Share files with the whole world Share files with the whole world Send short links to files up to 50 GB in size that recipients can then view
• Excel and PowerPoint right in your browser without installing them on your computer Get started Share files with the whole world Share files with the whole world Send short links to files up to 50 GB in size that recipients can then view
• Excel and PowerPoint right in your browser without installing them on your computer Get started Share files with the whole world Share files with the whole world Send short links to files up to 50 GB in size that recipients can then view

Excel and PowerPoint right in your browser without installing them on your computer Get started Share files with the whole world Share files with the whole world Send short links to files up to 50 GB in size that recipients can then view

• das Vorstellungsvideo zu meinem Hantek Oszilloskop Beim ersten Videodreh waren Video und Audio asynchron und beim zweiten Videodreh war die Bitrate zu hoch
• Ltd www hantek com/en/ProductDetail_2_31html Cached On eDrive Download Features Excellent industrial design-the same anodised aluminium casing as iPad
• Ltd www hantek com/en/ProductDetail_13_136html Cached Current Location：Home Product DetailsHantek1008C(Discontinued) Product Details Hantek1008C(Discontinued) Cost-effective 8 channels oscilloscope for vehicle testing; 24MSa/s

русификатор hantek 6022be – Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Видео Картинки Покупки Новости Ещё Карты Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 28 (0,43 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Все результаты Программное обеспечение и документы – Hantek wwwhantekru/downloadhtml Сохраненная копия Похожие Серии 6000BD, 6000BC и модель DSO-6074BE · DSO- 6022BE , DSO-6022BL Руссификатор ПО для DSO-1200 русифицировано с помощью Restorator [PDF] руководство пользователя usb-осциллографов – Hantek wwwhantekru/products/mans/HT6052-6212-Ruspdf Сохраненная копия Похожие РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ USB-ОСЦИЛЛОГРАФОВ HANTEK DSO- 6052BE/6082BE/6102BE/6212BE Версия 10 (С)2015 ООО «Линдар Нова» Hantek 6022BE вопрос по ПО – Форум KAZUSRU kazusru › › Форумы по электронике › Измерительное оборудование Сохраненная копия 6 нояб 2014 г – 6 сообщений – ‎3 автора Hantek 6022BE вопрос по ПО Измерительное оборудование Парни, подскажите, есть к этому простому ослику русификатор для ПО? Русификатор Hantek 6052BE (русская справка) – MSI Lab Сохраненная копия 8 июн 2015 г – Русификатор Hantek 6052BE (русская справка) от Piter О программе: Программа компьютерного осциллографа О русификаторе : Осциллограф-приставка Hantek 6022BE для – MYSKUru › Обзоры товаров › Магазины Китая › Cafagocom Сохраненная копия 7 янв 2018 г – Отзыв об устройстве и сравнение 6022BE с моделью Hantek Hantek 6022BE 20MHz USB DSO на eevblog Кстати, ПО у него с 6022 похоже, одно , ибо я одно время раздавал всем желающим русификатор на Форум РадиоКот • Просмотр темы – Осциллографы, анализаторы и › Список форумов › Технология › Измерения Сохраненная копия 17 июн 2011 г – 20 сообщений – ‎9 авторов Выкладываю файл русификатора Если что, правте под себя Файл надо положить в каталог с остальными языками После запуска Радиолюбительский портал – Осциллограф HANTEK 6022BE Сохраненная копия HANTEK 6022BE PC USB 2CH цифровой осциллограф 20MГц Осциллограф Hantek 6022BE USB – Продам-Отдам, Услуги – Форум по forumcxemnet › Товары и услуги › Продам-Отдам, Услуги Сохраненная копия 5 нояб 2016 г – продаю PC Осциллограф Hantek 6022BE USB Виртуальный и диск с драйвером программой потом могу скинуть русификатор этой Цифровой USB осциллограф-приставка Hantek DSO 6022BE › › Осциллографы › Осциллографы USB приставки Сохраненная копия 4 599,00 ₽ – ‎В наличии 2 мар 2017 г – USB приставки Цифровой USB осциллограф-приставка Hantek DSO – 6022BE Кстати, в интернете есть русификатор для ПО Режим входа ‎: ‎только открытый (DC) Максимальная амлитуда сигнала ‎: ‎± 4,5В Защита входа ‎: ‎Диод Малобюджетный портативный осциллограф Hantek 6022BE Сохраненная копия 6 окт 2013 г – Понадобился мне портативный осциллограф, для работы в полевых условиях Поскольку работать предполагалось с относительно Видео 1:01 Тест Hantek 6022BE на 20Мгц Hantek YouTube – 13 дек 2013 г 5:09 Видеообзор цифрового USB осциллографа- приставки Hantek DSO Суперайс YouTube – 21 февр 2017 г Все результаты USB осциллограф HANTEK 6022BL | Амперка / Форум forumamperkaru › Проектное бюро › Посоветуйте детальки Сохраненная копия Похожие 9 янв 2016 г – Отдельно порадовал логический анализатор на 16 каналов (его наличие выгодно отличает эту модель от младшей 6022BE ) Hantek 1008 A B C тест и объяснение – YouTube Похожие ▶ 10:37 18 апр 2014 г – Добавлено пользователем Hantek Объяснение и демонстрация работы HANTEK 1008 A/B/C (это одно устройство в разной комплектации) Артефакты на видео связаны с oscill vs hantek 6022e oscillcom › Index › Разное Сохраненная копия 26 мар 2013 г – Купил просто так hantek 6022e, парни, какое же это *авно по Предположу, что у этого hantek 6022be на медленной развертке мало Easyelectronicsru • Просмотр темы – Кто знает, что за зверь USB forumeasyelectronicsru › Наш инструмент Сохраненная копия Похожие 12 июн 2013 г – 25 сообщений – ‎7 авторов Собрался брать осциллограф Присмотрел USB-осцилограф Hantek 6022BE ( из соображений экономии, благо персональный PC есть) USB осциллограф | Аппаратная платформа Arduino – Arduinoru arduinoru › Форумы › Аппаратные вопросы Сохраненная копия Похожие 5 окт 2015 г – 51 сообщение – ‎16 авторов Hantek -6022BL-2-Channel-PC-U Расскажите ЗЫ файл русификатора взял здесь ))) Верх Подробнее Обратная связь Вопросы о Новый Hantek PSO2020 20 › › Осциллографы Сохраненная копия Новый Hantek PSO2020 20 мГц пропускной способности Портативный USB для Hantek 6022BE на базе ПК USB цифровой Storag Осциллограф 2 в программе может поставить русификатор от Hantek 6022BL от Дмитрия Подробнее Обратная связь Вопросы о Hantek 6022BE на базе ПК › › Осциллографы Сохраненная копия Hantek 6022BE на базе ПК USB цифровой Storag Осциллограф 2 Каналы Нашел на просторах нета русификатор , но в нем некоторые пункты меню DSO6022BL, USB осциллограф+логический анализатор, 2 канала Сохраненная копия Похожие 7 320,00 ₽ Производитель: Hantek Данная модель развитие модели 6022BE Параметры осциллографа в точности такие же, как у 6022BE , но добавлен 16 Не найдено: русификатор Новый Hantek dso5202p цифровой осциллограф 200 мГц 2 expresssalesru/category/202000053/electronic-measuring-instruments/6html? (Отправка из RU) Hantek 6022BE цифровой осциллограф 2 Каналы 20 мГц Портативный PC USB Осциллографы ручной 6022BE /6022BL с Лучшее LeTV One X600 – Прошивки – 4PDA 4pdaru/forum/lofiversion/indexphp?t678677-2380html Сохраненная копия 22 июл 2015 г – Русификатор для 028S проводились с помощью звуковой карты Asus Xonar D2X и цифровой осциллографа Hantek 6022BE Немного Карта сайта – Master-tvnet master-tvnet/karta-sajtahtml USB осциллограф Hantek DSO- 6022BE Осциллограф Hantek DSO5102P Прибор XHORSE Портативный цифровой осциллограф Hantek PSO2020 Hantek 1008 драйвер скачать – Скачать программу picasa 3 tafmusi7mpl/posts/173-hantek-1008-draiver-skachathtml Сохраненная копия 5 дек 2017 г – Hantek 1008 драйвер скачать Для 82 подходит для 52 62 Файловое Руссификатор ПО осциллограф hantek 6022be отзывы hantek Hantek 6022BE USB-Oszilloskop Vorstellung – PlayItHub Largest playithubcom//hantek-6022be-usb-oszilloskop-vorstellung – Перевести эту страницу ▶ 30:02 18 нояб 2015 г Nach drei Videodrehs ist es endlich fertig, das Vorstellungsvideo zu meinem Hantek Oszilloskop Beim Photo :: Sara meets MBC operations manager (and daddy of 4) Dallas wwworthnerca/pictures/indexphp/Sara-Emily/SaraEmily-Mar10-005 / hantek – 6022be -software-alternative Hantek_6022be_software_alternative, -centre/help-support/6436103-Скачать- русификатор -для-фотошоп-сс Hantek 6022BE USB-Oszilloskop Vorstellung – Перевести эту страницу ▶ 30:02 12 мая 2017 г – Добавлено пользователем Mr1996steffen Nach drei Videodrehs ist es endlich fertig, das Vorstellungsvideo zu meinem Hantek Oszilloskop Beim Hantek 6022BE USB-Oszilloskop Vorstellung Сохраненная копия Перевести эту страницу Hantek 6022BE , das ich nun gekauft habe und nicht funktioniert На щупе Х10, русификатор и вообще ПО и драйверы на www hantek ru/downloadhtml в Обзор осциллографа DSO-6022BE | Первый канал программа 1tvprogramaru/prosmotr/M2Fqc29iOTg0a0E/ На щупе Х10, русификатор и вообще ПО и драйверы на hantek ru/ downloadhtml в разделе Альтернативное ПО, если дрова не встанут, то тут Пояснения к фильтрации результатов Мы скрыли некоторые результаты, которые очень похожи на уже представленные выше (29) Показать скрытые результаты Вместе с русификатор hantek 6022be часто ищут hantek 6022be software hantek 6022be гальваническая развязка hantek 6022be android hantek 6022be driver windows 10 hantek 6022be linux hantek 1008c software hantek 6022be bluetooth hantek 6022be manual Ссылки в нижнем колонтитуле Россия – Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

YandexDisk Disk for Windows Sign in Store your photos and videos for free Store your photos and videos for free Switch on Camera Uploads on your smartphone — YandexDisk will store all your photos and videos without changing their resolution Get started Access YandexDisk on Windows and macOS Access YandexDisk on Windows and macOS Transfer all your files to YandexDisk to access and edit them as easily as files on your hard drive Get started Install YandexDisk for Windows Free access to Microsoft Office Online Free access to Microsoft Office Online Use Word, Excel and PowerPoint right in your browser without installing them on your computer Get started Share files with the whole world Share files with the whole world Send short links to files up to 50 GB in size that recipients can then view, download and save to their own YandexDisk Get started YandexDisk Pro: more space and more features YandexDisk Pro: more space and more features No ads 100 GB or 1TB more storage Priority support History of file changes for 3 months Download files from public pages even if you’re out of space Starting at $2/month Free cloud storage for photos and videos YandexDisk 30 for Windows and macOS Microsoft Office Online Shared access to files and folders Screenshot editor Get started YandexDisk English English English Русский Українська Türkçe Terms of Use Yandex © 2012—2019

LG 65SM8200PLA после грозы .

.. – LG

Модель телевизора: LG 65SM8200PLA
Шасси: LJ9 … UD93U?
CPU / MCU: LGE9551-AS2
Панель: NC650EQG-AAHh2

Вопрос о материнской плате LG 65SM8200PLA EAX68253604 (1.0) EBT66105103 может заменить материнскую плату LG 55SM8200PLA EAX68253604 (1.0) EBT66115403. Визуально они одинаковы и не показывают никаких отличий. Хотя я пытался, но изображение не было доступно на телевизоре, подсветка и все другие функции работают. Телевизор был доставлен на ремонт после грозы, и тестирование выявило наличие материнской платы (короткое замыкание в процессоре). Я не хочу верить, что гром также повредил ЖК-панель. Вы можете дать совет о том, как проверить эту панель, или есть ошибка, что эта системная плата не является взаимозаменяемой, и вы должны заказать правильную материнскую плату, которая является относительно дорогой.

Руководство по обслуживанию добавлено на ваш сервер.

Question about LG 65SM8200PLA mainboard EAX68253604 (1.0) EBT66105103 can replace LG 55SM8200PLA EAX68253604 (1.0) EBT66115403 mainboard. Visually, they are the same and did not show any differences. I tried though, but the picture was not available on the TV, the backlight and all other functions work. The TV was brought in for repair after a thunderstorm and testing revealed that there is a mainboard (short circuit in the processor). I don’t want to believe that the thunder also damaged the LCD panel. You can give advice on how to check this panel, or there is a mistake that this mainboard is not interchangeable and you have to order the right mainboard, which is relatively expensive. Thank you and I’m sorry I wrote in English because google translate can’t translate Russian correctly.

service manual added to your server.

Hidden Content

Reply to this topic to see the hidden content.

Hidden Content

Reply to this topic to see the hidden content.

Hidden Content

Reply to this topic to see the hidden content.

Hidden Content

Reply to this topic to see the hidden content.

Hidden Content

Reply to this topic to see the hidden content.

Hidden Content

Reply to this topic to see the hidden content.

Hidden Content

Reply to this topic to see the hidden content.

Hidden Content

Reply to this topic to see the hidden content.

Panasonic Nv Hs1000 Manual

Kindly say, the panasonic repair manuals is universally compatible with any devices to read Panasonic K-mechanism, NV-HS, NV-HS, AG Rummage in a big box of video spares. Fail. Panasonic K-mechanism, NV-HS, NV-HS, AG Rummage in a big box of video spares. Panasonic K-mechanism, NV-HS, NV-HS, AG Rummage in a big box of video spares. Fail. Panasonic K-mechanism, NV-HS, NV-HS, AG Rummage in a big box of video spares. Fail. by pstehnik.ru 11 months ago 1 hour, 11 minutes 4, views Working on the, Panasonic. Panasonic NV-HD VHS Player Black With Manual No remote Hi-Fi Stereo. Condition is Used. panasonic NV-FS90 + NV-HS vhs. AU $ Free shipping. JVC VCR VHS PLAYER HREA With Remote. AU $ Panasonic NV-HD VHS Player Black With Manual No remote Hi-Fi Stereo. Condition is Used. Sent with Australia Post Standard. Where To Download Panasonic Nv Gs Manual Panasonic Nv Gs Manual The split between “free public domain ebooks” and “free original ebooks” is surprisingly even. A big chunk of the public domain titles are short stories and a lot of the original titles are fanfiction. NV-HS, NV-HS, AG Rummage in a big box of video. Manual Library / Panasonic. Panasonic NV-HD Video Cassette Recorder. add a review. Downloads. instruction/owners manual – Bokkie. Panasonic Video Cassette Recorders. NV-FS NV-FS NV-HD NV-HS Comments. User login. Login/Register. Username or e-mail: * Password: * Create new account; Request new password; Latest Comments. Re.

Uploaded:	10.10.2020
Views:	14878
File size:	2.56 MB

PANASONIC NV-HS – It’s a complete owner’s manual (also known as operating manual or user guide), and it’s in PDF format. After placing order we’ll send You download instructions on Your email address. See below for delivery information The manual is available only in language(s): English. Manual Library / Panasonic. Panasonic NV-HS HiFi Video Cassette Recorder () add a review. Downloads.

Panasonic Nv Hs1000 – Service Manual Free Download …

EC instruction/owners manual – mifo. EG mechanism service manual – horsdik. EG service manual – horsdik. Panasonic Video Cassette Recorders To purchase NV-HS/NV-HSEG spares or accessories, please contact the company via. Download panasonic nv-hsb panasonic Video NV-HS pstehnik.ru VCR, VHS, tape drives service manuals and repair information.

NV-HS / NV-HS service manual simplified will guide through the process and help you recover, restore, fix, disassemble and repair Panasonic NV-HS / NV-HS VCR. Information contained in service manuals typically includes schematics / circuit diagrams, wiring diagrams, block diagrams, printed wiring boards, exploded views, parts list, disassembly /.

Panasonic NV-HS Simplified in English NV-HS/NV-HS VCR VRDM file:\\Panasonic\NoTest\ Panasonic NV-HSEG Operating Instructions, User Manual (Bedienungsanleitung) in German NV-HSEG VQT file:\\Panasonic\ALL\NV-HSEG_pstehnik.ru Panasonic NV-HSEGC User Manual in Russian NV-HSEGC KJHGKJH file:\\Panasonic.

Download PANASONIC NV-HSB service manual & repair info for electronics experts. Service manuals, schematics, eproms for electrical technicians. This site helps you to save the Earth from electronic waste! PANASONIC NV-HSB. Type: (PDF) Size MB. Page Category VIDEO-DVD. View and Download Panasonic ShowStopper PV-HS operating instructions manual online.

Downloads – Panasonic

Hard Disk Recorder. ShowStopper PV-HS dvr pdf manual download. Manuals and User Guides for Panasonic SB-HS We have 1 Panasonic SB-HS manual available for free PDF download: Operating Instructions Manual. Panasonic SB-HS Operating Instructions Manual (16 pages) High Definition Speaker System SB-TP Operating Manual. Brand: Panasonic. Here you can download a copy of the instructions for your Panasonic product.

You will also find help guides, drivers and quick start guides. Can’t find what your looking for? Try our ‘Ask a question’ service to see if we can help. Panasonic nv hs user manual Get file – Panasonic nv hs user manual Direct Link #1 dll – WbioSrvc 04 13 20 12 02 , – M Microsoft Corporation – C WINDOWS System32 p2pgraph.

That desktop is moving on. i love mine. Sabrent USB 2. 08 18 11 58 42. Internal working mechanism. Panasonic NV-HS VHS Video Capture from with Time Base Correction Test picture with built in TBC off2. Test picture with built in TBC on3. Test picture. PANASONIC NVHS (NV-HS) Owner’s Manual PANASONIC NVHS (NV-HS) Owner’s Manual PANASONIC NVHSB (NV-HSB) Service Manual PANASONIC NVHSEC (NV-HSEC) Service Manual PANASONIC NVHSEG (NV-HSEG) Service Manual PANASONIC NVHSB (NV-HSB) Service Manual.

panasonic for business Assembly Tools Automotive A/V Solutions Avionics Biomedical Commercial Food Equipment Communication Systems Computers & Tablets Document Management/Imaging Eco Solutions Heating & Air Conditioning Medical imaging POS & Wireless Headsets Professional Displays Professional Video Projectors Ventilation Products Video.

У меня видеомагнитофон Panasonic NV-FJ уже около 10 лет. Просто, например, NV – HS или AG обладают всеми. Санечка Беляев Demonstration of my Panasonic SVHS Player (NV – HS) – Duration:   We have lost the manual to our lab Panasonic NV-HS VCR. I need to do time recording using this model.

I have done it in the past but I have forgotten the procedure. I do not have the remote, but vaguely recall it is something about. pstehnik.ru: 29/11/ panasonic Video NV-HS pstehnik.ru: kB: 5: panasonic: nv-hsb: pstehnik.ru: 18/10/ PANASONIC NV-M40e/a PANASONIC NV-Men/em PANASONIC NV-Mmc VHS HQ Cameras (Service Manuals) kB: Panasonic: NV-M pstehnik.ru: 04/09/ Complete Service Manual for Panasonic AK.

I have just seen a Panasonic NV-HS for sale online and wondered if there would be a significant difference in the image quality of the venerable NV-HS and the (relatively!) new NV-HS, or if that is the Panasonic.

Manuals Search using above critera: Restore form to default state: Found Panasonic NV-HS Prosumer PAL SVHS VCR. Panasonic NV-J11 Consumer PAL VHS VCR. Panasonic NV-J1 Consumer PAL VHS VCR. Panasonic NV-L25 Consumer PAL VHS VCR. Panasonic NV-M40 Consumer PAL VHS Camcorder.

Panasonic NV-DS15 Copying With The Help Of An Editing …

Panasonic NV-M7 Consumer PAL VHS Camcorder. Panasonic NV. Panasonic VCR AJ-DP. Panasonic Digital Video Cassette Recorder Operating Instructions model number CC   Panasonic NV-FS90 ejects the tape after insert: thaitobbe: Video Hardware Repair: 1: PM: JVC HR-S vs Panasonic NV-HS S-VHS video capture VCRs? wanyllo: Capture, Record, Transfer: 3: PM: Panasonic NV-HS NTSC output: Medusaman: Capture, Record, Transfer: 2: PM: Panasonic.

A postbag of video equipment, repair a Panasonic NV-HS S-VHS. A postbag of video equipment, repair a Panasonic NV-HS S-VHS. by pstehnik.ru 6 months ago 37 minutes 2, views A postbag of video equipment, repair a Panasonic NV-HS S- VHS, 80s VCR vs 90s VCR vs s VCR.

panasonic nv-hs bedienungsanleitung deutsch download panasonic nv-hs bedienungsanleitung deutsch read online panasonic bed. panasonic technics service manual. rq-a rq-dp7 rq-j2 rq-j7 rq-j36 rq-j60 rq-j72 rq-j75 rq-ja2 rq-ja5 rq-ja51 rq-ja Find great deals on eBay for panasonic nv-hs Shop with confidence.

Panasonic Nv Fs90 – YouTube

Where To Download Panasonic Vcr Service Manuals Panasonic K-mechanism, NV-HS, NV-HS, AG Rummage in a big box of video spares. Fail. by pstehnik.ru 11 months ago 1 hour, 11 minutes 4, views Working on the, Panasonic, K-mechanism with particular reference to models NV-HS, NV-HS, AG Can we fix this.

Vcr Service Manuals Panasonic K-mechanism, NV-HS, NV-HS, AG Rummage in a big box of video spares. Fail. von pstehnik.ru vor 10 Monaten 1 Stunde, 11 Minuten Aufrufe Working on the, Panasonic, K-mechanism with particular reference to models NV-HS, NV-HS, AG Can we fix this. Modell: für NV-HS die Bedienungsanleitung hat normale Gebrauchsspuren.

Die Batterien oder Akkus, welche entsorgt werden müssen, enthalten Symbole einer durchgestrichenen Mülltonne. Darunter befinden sich Abkürzungen Cd für Cadmium, Hg für Quecksilber, Pb für Blei. Panasonic HS S-VHS VCR overhaul and head cleaning Very Special Panasonic NV-SD Multi System VCR with K Mechanism Panasonic K-mechanism, NV-HS, NV-HS, AG Rummage in a big box of video spares. Fail.

A postbag of video equipment, repair a Panasonic NV-HS S-VHS. pstehnik.ru Ever consider how great it would be to control live TV? Well, now you can, with the Panasonic ShowStopper hard disk recorder. You can record up to 20 hours of programming on the PV-HS’s high-capacity hard disk drive using either the VCR-style manual record feature or easy one-touch pstehnik. rus: 5.

Hantek DSO5202P Цифровой запоминающий осциллограф USB 200 МГц 2 канала 1 Гвыб / с 7 ” TFT LCD Длина записи 40K AC110 220V Портативный осциллограф | осциллограф usb | hantek dso5202pstorage осциллограф

Hantek DSO5202P Цифровой запоминающий осциллограф USB 200 МГц 2 канала 1 Гвыб / с 7 ” TFT LCD Длина записи 40K USB AC110-220V

Привет, дорогой покупатель, товар прямо с завода Hantek, мы предложим вам лучшую цену и оригинальный товар, не беспокойтесь о качестве, и мы хорошо упакуем его, чтобы избежать повреждений в пути.

любые проблемы, пожалуйста, обсудите с нами.

спасибо за поддержку

Osciloscopio Hantek DSO5202P Портативный цифровой осциллограф с полосой пропускания 200 МГц 2-канальный портативный ЖК-дисплей USB-осциллографы Электрический Multimetro

Характеристики:

200M полосы пропускания

1 Гвыб / с Частота дискретизации в реальном времени
Большой (7,0-дюймовый) цветной дисплей, WVGA (800×480)

Длина записи до 24K
Режим триггера: по фронту / ширине импульса / видео по выбору / спаду / сверхурочной работе и т. Д.
USB-хост и подключение устройств, стандарт
Множественные автоматические измерения
Четыре математические функции, включая стандарт БПФ

Предоставляет программное обеспечение для анализа ПК в реальном времени

Пакет

• Здесь мы принимаем оплату через Alipay.
• Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

• Мы отправляем по всему миру, за исключением APO / FPO.
• Товары отправляются из Китая авиапочтой, доставляются в большинство стран в течение 15-25 рабочих дней.
• Срок доставки зависит от пункта назначения и других факторов, это может занять до 30 рабочих дней.

• Мы не несем ответственности за какие-либо таможенные пошлины или налог на импорт.
• Мы оставим ПОЛОЖИТЕЛЬНЫЙ ОТЗЫВ после получения оплаты. Пожалуйста, свяжитесь с нами, если вы не удовлетворены товаром после его получения.
• На все электронные письма ответят в течение 1 рабочего дня.Если вы не получили наш ответ, пожалуйста, повторно отправьте электронное письмо, и мы ответим вам как можно скорее.
• Только серьезный покупатель! Пожалуйста, размещайте ставку, только если вы согласны со всеми условиями.

• Гарантия 12 месяцев. Покупайте с уверенностью!
• Если вы не удовлетворены полученным товаром, пожалуйста, верните его в течение 14 дней для замены или возврата денег. Пожалуйста, свяжитесь со мной, прежде чем вернуть его.
• Если товар неисправен в течение 3 месяцев, мы отправим вам замену без дополнительного зарядного устройства или предложим возврат средств после получения неисправного товара.
• Если товар неисправен через 3 месяца, вы все равно можете отправить его нам. Мы отправим вам новый после получения дефектного товара. Но вам придется заплатить дополнительную плату доставку.

Hantek20dso5202p лучшая цена Amazon в SaveMoney.es

Leviton 83026, 2-местный, заподлицо, диаметр 2,15 дюйма, настенная панель розетки устройства, стандартный размер, крепление устройства, алюминий

Доступны другие модели, размеры или цвета

Инструменты и благоустройство дома
>
Обустройство дома
>
Электрическое оборудование
>
Настенные электрические плиты и аксессуары
>
Настенные плиты

Левитон

Модель: 83026

Делиться
Цены на Amazon
Восстановленные цены
Описание

ЗАЩИТНАЯ ПЛЕНКА: Изделие поставляется с синим или прозрачным пластиковым покрытием, которое необходимо удалить перед установкой, Простота очистки, Гладкая поверхность, Негорючие, Металлические крепежные винты соответствующего цвета в комплекте, Внесены в списки UL и сертифицированы CSA.

Кол-во (2) 10 мм нейлоновых концевых подъемных опор 19.7 дюймов, увеличенный, 120 фунтов

Автомобильная промышленность
>
Автомобильная промышленность
>
Автозапчасти
>
Замена автомобильных амортизаторов, стоек и подвески
>
Автомобильные сменные опоры амортизатора

Депо подъемных опор

Делиться
Цены на Amazon

37.73 37,73
1
• 37,73 37,73
