Любой достаточно продвинутый пользователь, или просто внимательный человек, а уж тем более специалист, без запинки назовет сферу деятельности компании Hikvision. Конечно же, видеонаблюдение. А кто-то добавит и слово «охрана». И будет прав, но не совсем. Потому, что теперь это не просто охрана, а умная охрана.

Системы, подобные рассматриваемой, иногда называют умным домом. И зря. Такое название подходит скорее любителям фантастики, для которых Рэй Брэдбери когда-то написал чудесный рассказ «Будет ласковый дождь». Нет, умный дом пока не в состоянии застелить постель или приготовить яичницу. Для этого требуется постоянное присутствие пользователя, контроль за всеми устройствами (кто-то же должен стирать белье и наполнять холодильник продуктами). Зато оповестить о своем текущем состоянии дома такая система может и сегодня.

Комплектность, конструкция

Говорить о комплектности системы как о готовой к использованию инфраструктуре будет в корне неверно. Hikvision, как и большинство брендов, предлагает настолько разнообразный парк устройств и датчиков, что каждый пользователь может создать свою, совершенно уникальную конфигурацию. Вы когда-нибудь собирали ПК самостоятельно? Вот вам и аналогия.

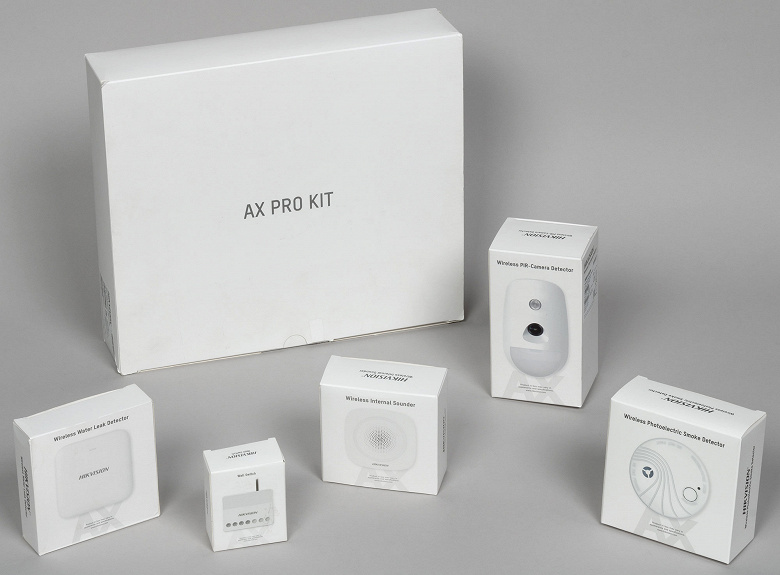

В нашем случае имеется девять разных устройств. Причем четыре из них входят в состав готового набора AxPro Kit.

Да, есть и такая опция — специально для тех покупателей, которые не могут сами определиться, что же им конкретно нужно. Пусть не беспокоятся: этот набор содержит нужный им необходимый минимум. С него и начнем.

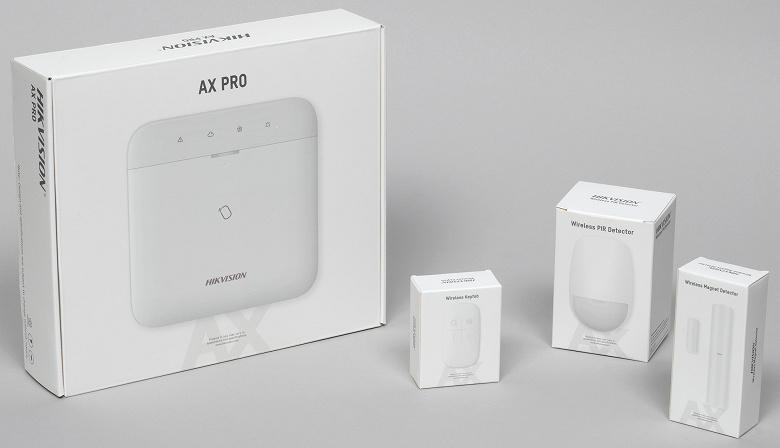

Комплект охранной системы AxPro Kit

Этот комплект состоит из четырех устройств, которые не только позволят обеспечить минимальную защиту дома, базовую, но и дадут старт для ее развития путем добавления дополнительных датчиков.

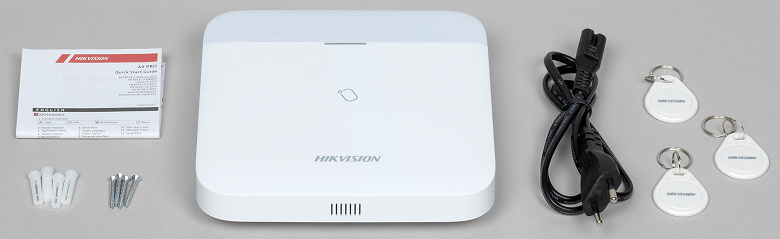

Это достигается благодаря наличию в наборе главного устройства, сердца и мозга системы — AxPro. Станция — или, иначе, хаб — объединяет все поддерживаемые устройства Hikvision в одну систему. Хаб комплектуется крепежными саморезами с дюбелями, кабелем питания и тремя беспроводными RFID-метками.

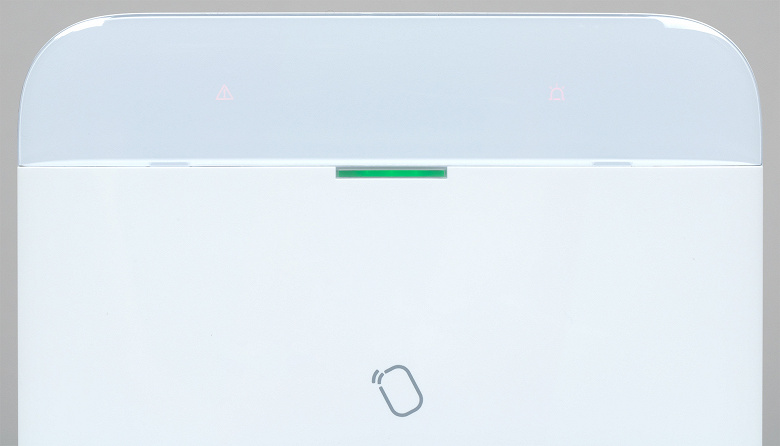

Плоский прямоугольный корпус с закругленными углами изготовлен из молочно-белого глянцевого пластика, на лицевой стороне присутствует вставка с четырьмя светодиодами под ней. Пятый светодиод выполнен в виде полоски, цвет и поведение которой сигнализирует о текущем режиме работы хаба.

Устройство оказалось на удивление тяжелым, аж 557 граммов. Это говорит не только об изобилии электронной начинки, но косвенно указывает на ее высокое качество (правильные стационарные электронные устройства — как правило, тяжелые). Изучить состав начинки несложно. Достаточно взглянуть на служебные интерфейсы устройства. А их здесь такое количество, которое трудно ожидать. Как говорится, на все случаи жизни.

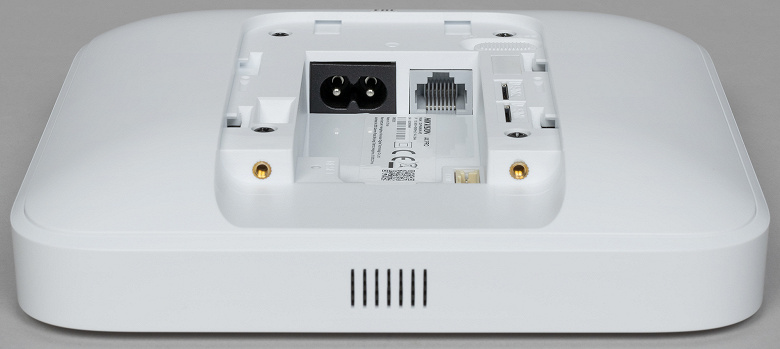

Все интерфейсы прячутся в нише, которая прикрывается сдвижной крышкой. Эта же крышка играет роль крепежной площадки, привинчиваемой к поверхности. Корпус хаба просто надевается на привинченную к стене крышку, а для надежности еще и фиксируется сзади-снизу двумя болтами, невидимыми снаружи. Помимо привычного входа питания и LAN-порта, в этом технологическом углублении расположены реле защиты от вскрытия, кнопка сброса устройства, переключатель питания, два последовательных порта и два слота для SIM-карт мобильной связи.

Два слота для SIM-карт? Да уж, надежность видна еще на этапе первого взгляда. Получается, что, помимо основного канала связи (стационарный Интернет), здесь можно использовать еще два резервных!

А что мы не увидели? Точнее, чего мы не смогли увидеть, основываясь лишь на внешних интерфейсах? Много чего. Например, в хабе, помимо адаптера локальной сети и двух мобильных, присутствует также адаптер беспроводной сети. А это уже четвертый способ связи с внешним миром! Следующее, что невозможно увидеть снаружи — это адаптер внутренней связи. Если хотите — локальной. Она используется для общения хаба с подключенными к нему устройствами: датчиками, камерами и брелками. Этот тип связи резко отличается от стандартных Wi-Fi и прочих распространенных каналов. AxPro для связи со своими датчиками использует особую плавающую (со скачкообразной сменой) частоту со 128-битным шифрованием. Это практически исключает постороннее вмешательство злоумышленников, которые, например, захотят активировать в вашем доме пожарную тревогу или снять информацию с камеры.

Ой, чуть не забыли. Еще одна приятная особенность хаба осталась скрытой от наших глаз. А именно — встроенный динамик. Он требуется для озвучивания голосовых подсказок и оповещений. Кстати, и на русском языке тоже.

Второе устройство, входящее в комплект AxPro Kit, предназначено для осуществления охраны периметра. Проще говоря, обыкновенный PIR-сенсор. Ну, конечно, он не совсем обыкновенный, поскольку не имеет никаких проводов, работает локально и связывается с хабом по особому защищенному радиоканалу.

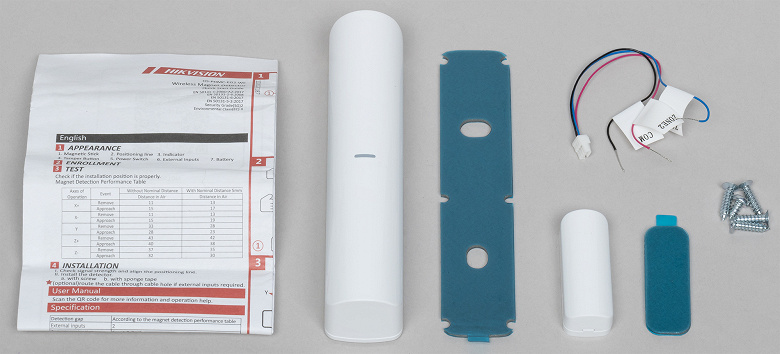

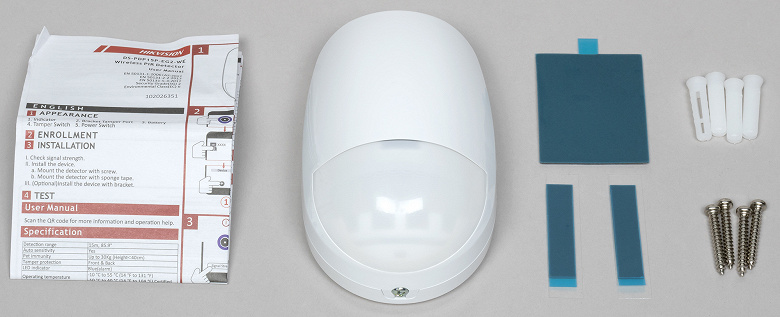

Помимо набора саморезов и дюбелей, в комплекте к устройству имеются также пластины двустороннего скотча для «бездырочного» монтажа. Кому охота сверлить дорогую мебель, пластиковые панели или вообще какой-нибудь мрамор.

Конструкция устройства совершенно стандартна, поскольку выверена десятилетиями. Такие датчики вы увидите в любом магазине или офисе. Правда, они, скорее всего, проводные, но работают на том же самом принципе. Электроника снимает данные со специального сенсора, который фиксирует источники, и, если замечено малейшее движение, срабатывает триггер тревоги. Вот только в нашем случае сигнал тревоги идет не по проводам, а по радиоканалу. А питание поступает от сменной батареи. Кстати, этой батарейки хватает на пять (!) лет постоянной работы.

Следующее устройство из коробки AxPro Kit тоже имеет отношение к безопасности. Но уже не всего периметра, а лишь его части. Двери или окна. По сути — обычный оконно-дверной геркон (герметичный контакт), только работающий без проводов и связывающийся с хабом по радиоканалу. Точно так, как и рассмотренный выше датчик движения.

Имеющаяся в комплекте колодка с двумя проводами указывает на возможность подключения дополнительного внешнего датчика тревоги. Разъем для подключения прячется под съемной задней крышкой основного устройства. Здесь же, на плате, можно видеть оригинально выполненную антенну для связи с хабом. Вот она, золотистая змейка, отпечатанная на кончике платы.

Наконец, последнее устройство в комплекте — переносной пульт управления системой. Он выполнен в виде миниатюрного брелка с четырьмя кнопками с колечком для крепления к связке ключей. Ну, кто-то и на шею повесит, несомненно. А что, вполне симпатично.

Значение пиктограмм, размещенных на каждой кнопке, запомнить несложно. Достаточно уделить минуту для знакомства с кратким руководством пользователя. Также несложно запомнить назначение цвета и последовательностей миганий встроенного в брелок светодиода.

В следующей таблице приведены основные технические характеристики устройств, входящих в комплект AxPro Kit. Более подробную информацию можно увидеть на сайте производителя.

Тип	беспроводная охранная панель
Размеры, вес	170×170×38 мм, 557 г
Тип беспроводной связи, безопасность	868 МГц, двусторонняя беспроводная передача со скачкообразной сменой частоты и шифрованием 128 AES
Сетевые интерфейсы	LAN 100 Мбит/с WI-Fi 2,4 ГГц 3G/4G (два слота для SIM-карт)
Температура эксплуатации	от −10 до +55 °C
Управление	мобильное приложение Hik Connect веб-интерфейс дистанционное управление протокол ЧОП (ARC): SIA DC09 (SIA уровень 2, ID контакта), ISUP, ISAPI (SDK)
Прочие характеристики	встроенный динамик с голосовыми подсказками до 96 входов/выходов LED-индикация: постановка на охрану/снятие с охраны, тампер, сбой, облачный сервис, питание выход RS-232 встроенная литиевая батарея (до 12 часов автономной работы) журнал памяти на 5000 событий
DS-PDP15P-EG2
Тип	автономный беспроводной ИК-датчик движения
Частота радиосвязи	868 МГц
Дальность передачи	до 1600 м при отсутствии преград
Угол детекции	85,9°
Дальность обнаружения	15 м
Иммунитет к животным	до 30 кг
Питание	одна батарея CR123A, до 5 лет работы
Размеры	66×103×49 мм
Рабочая температура	от −10 до +55 °C
DS-PDMC-EG2
Тип	беспроводной магнитный контакт двери/окна
Частота радиосвязи	868 МГц
Дальность передачи	до 1600 м при отсутствии преград
Питание	одна батарея CR123A, до 5 лет работы
Размеры основного устройства	23×103×23 мм
Рабочая температура	от −10 до +55 °C
DS-PKF1
Тип	беспроводной брелок управления
Частота радиосвязи	868 МГц
Дальность передачи	до 900 м при отсутствии преград
Питание	одна батарея CR2032, до 3 лет в режиме ожидания
Размеры	35×63×11 мм
Рабочая температура	от −10 до +55 °C

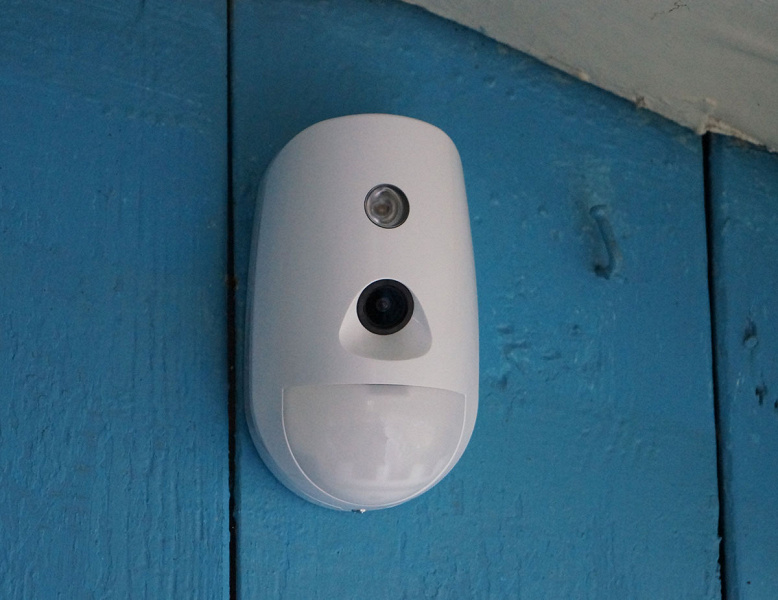

Беспроводной ИК-датчик движения с камерой DS-PDPC12P-EG2

В изученном ранее комплекте мы видели инфракрасный датчик движения. Вот, это тот же самый датчик, но в который умудрились вмонтировать еще и камеру. С соответствующим электронным и программным обвесом. Это устройство поставляется в отдельной упаковке (впрочем, как и все прочие устройства Hikvision).

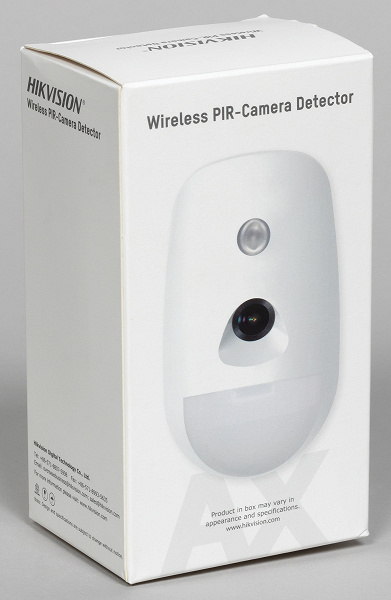

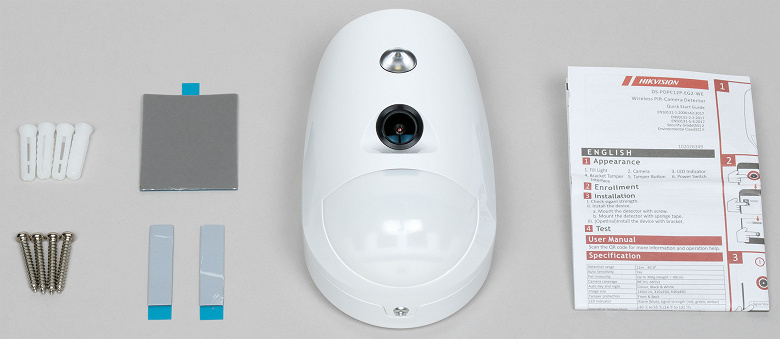

Комплектность копирует таковую у обычного PIR-датчика, здесь все тот же крепежный набор, состоящий из дюбелей с саморезами, а также клейких пластинок.

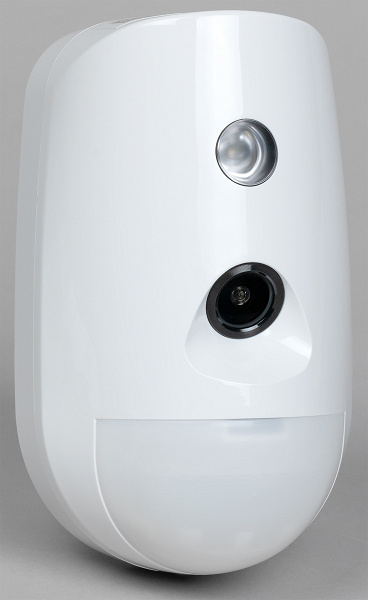

Симпатичная конструкция. Ну, глазок камеры распознает любой, а вот что это за фонарик над объективом? Это инфракрасная подсветка. Она включается автоматически, стоит лишь PIR-датчику уловить движение. Соответственно, нарушитель будет не только зафиксирован, а еще и снят в тех ракурсах, в которых он оказался в момент обнаружения.

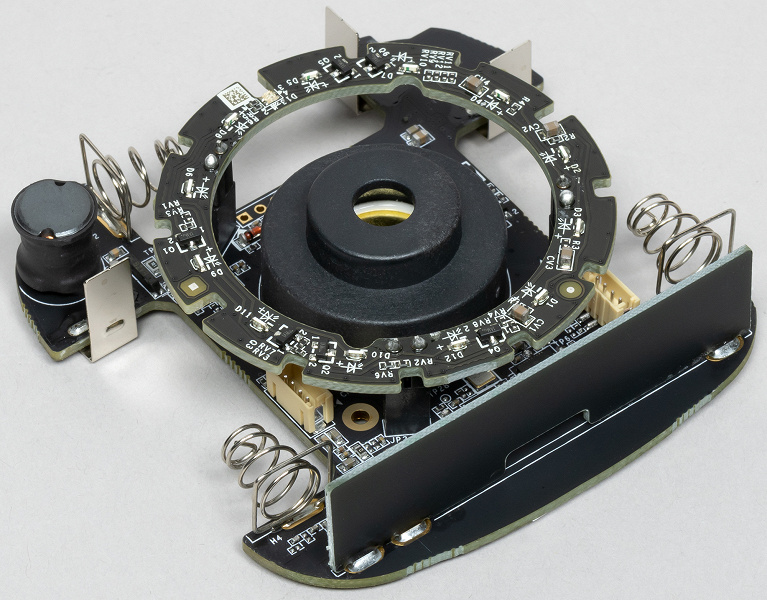

Разобрав устройство, понимаешь, за счет чего аппарат умудряется работать автономно в течение 6 лет: эту автономность обеспечивают сразу три батареи. Об аккуратности изготовления внутренних компонентов и их сборки даже говорить не стоит: Hikvision тут на высоте.

Встроенный в аппарат ИК-датчик — почти тот же, что и в рассмотренном ранее устройстве, самостоятельном PIR-сенсоре. Разница лишь в дальности обнаружения, которая на три метра поменьше. Возможно, это расстояние как-то связано с эффективностью лампы инфракрасной подсветки, которая достигает тех же 12 м. В остальном PIR-сенсор — копия уже знакомого, с тем же углом обзора и умением не реагировать на животных весом до 30 кг.

Что касается встроенной камеры, она отличается от обычных камер наблюдения тем, что не занимается постоянной передачей видеопотока. Так никаких батарей бы не хватило. Нет, камера всего лишь передает хабу серию JPG-снимков, но и то лишь в момент тревоги.

В следующей таблице приведены основные технические характеристики устройства. Эту и другую информацию можно увидеть на сайте производителя.

Размеры, вес	72×120×56 мм, 210 г
PIR-датчик
Частота радиосвязи	868 МГц
Дальность передачи	до 800 м при отсутствии преград
Угол детекции	85,9°
Дальность обнаружения	12 м
Иммунитет к животным	до 30 кг
Камера
Угол обзора объектива	88° по горизонтали, 68° по вертикали
Сенсор	CMOS
Формат изображения	JPEG, 160×120, 320×240, 640×480
Длительность переданного изображения	160×120 — 5 секунд (20 снимков) 320×240 — 6 секунд (20 снимков) 640×480 — 12 секунд (10 снимков)
Прочие характеристики	автопереключение режима день/ночь инфракрасная подсветка с эффективностью до 12 м встроенная память на 160 изображений 160×120 / 25 изображений 640×480
Эксплуатационные характеристики
Частота радиосвязи	868 МГц
Дальность передачи	до 800 м при отсутствии преград
Питание	три батареи CR123A, до 6 лет работы
Температура эксплуатации	от −10 до +55 °C
Размеры, вес	72×120×56 мм, 210 г

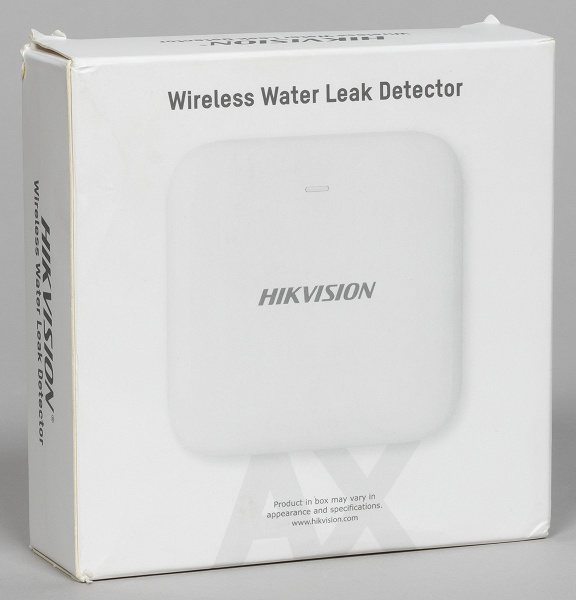

Датчик протечки воды DS-PDWL-E-WE

А вот и следующий датчик, но который фиксирует появление в доме не внешнего, а внутреннего врага. Речь о воде, которая иногда устраивает протечки. Эти неприятность всегда неожиданна, но лучше быть к ней готовым.

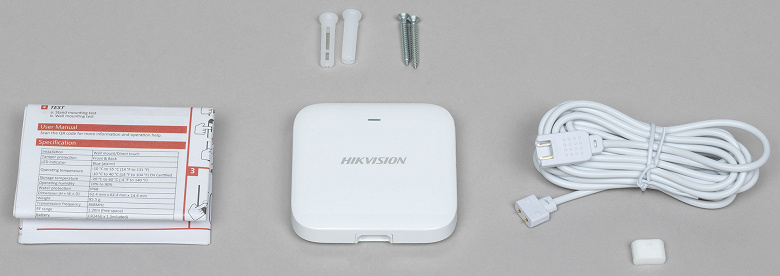

В комплекте имеется парочка дюбелей с саморезами, краткая мультиязычная инструкция и дополнительный выносной датчик, который представляет собой обычную колодку на длинном проводе с контактами на конце.

О саморезах. Тяжело представить, зачем прикреплять такой датчик намертво к полу? Который частенько бывает и кафельным, в ванной, например. Нет, это такой намек на другой вариант установки: устройство крепится к стене, а за наличием воды следит тот самый внешний датчик, протянутый вниз и касающийся пола. Тем не менее, если аппарат не прикреплять к стене, мы сильно выиграем. Например, разместить его в месте наиболее вероятной протечки (под раковиной, скажем), а дополнительный датчик вытянуть к другому месту вероятной протечки. Пусть это будет душевая кабина.

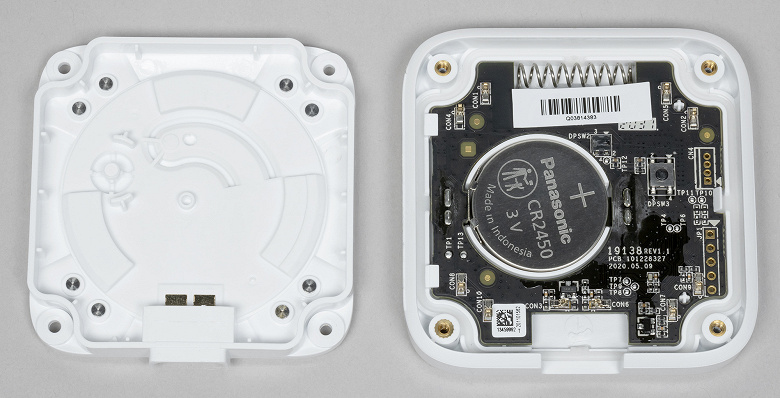

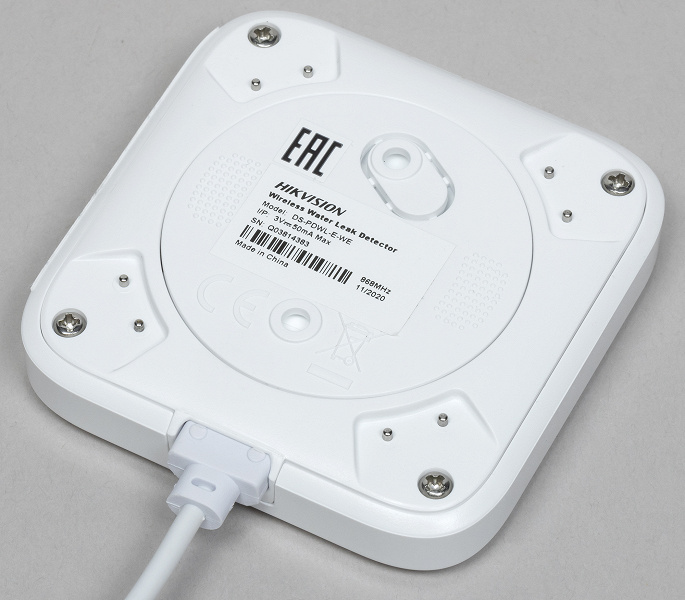

Назначение датчика предполагает нахождение в воде, а значит, нужна герметичность. И такая герметичность тут вполне обеспечивается за счет наличия силиконовой прокладки, идущей по периметру корпуса и крышки. Для надежности конструкция скреплена четырьмя болтами, а за наличием воды в главном устройстве следят сразу четыре пары контактов, которые лишь на долю миллиметра подняты над уровнем пола. Получается, с какой стороны ни подступи вода, каким бы неровным пол ни был — датчик не пропустит появления даже капли.

В следующей таблице приведены основные технические характеристики устройства. Эту и другую информацию можно увидеть на сайте производителя.

Размеры	62.4×62.4×14.6 мм
Частота радиосвязи	868 МГц
Дальность передачи	до 1200 м при отсутствии преград
Питание	одна батарея CR2450, до 3 лет работы
Температура эксплуатации	от −10 до +55 °C
Степень защиты	IP66

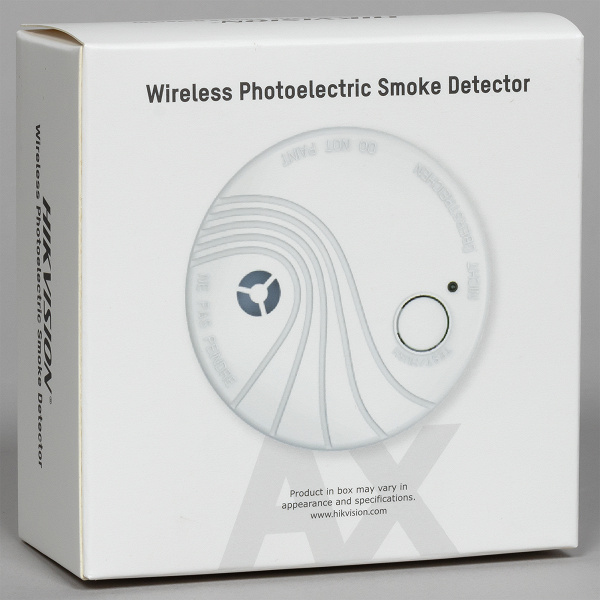

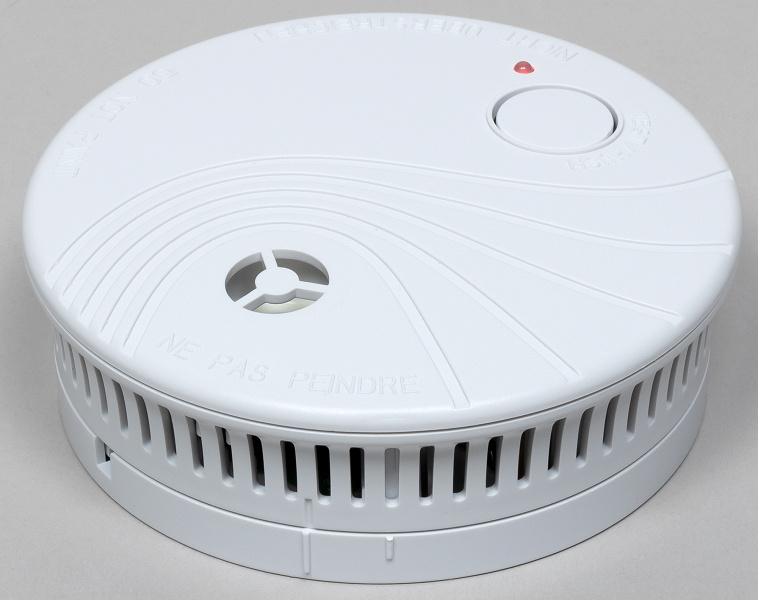

Беспроводной фотоэлектрический датчик дыма DS-PDSMK-S-WE

Пожар — это страшно. А мы о страшных вещах не пишем, страшно ведь. Вывод: будем писать о простом дыме. Именно дым является триггером для срабатывания этого датчика.

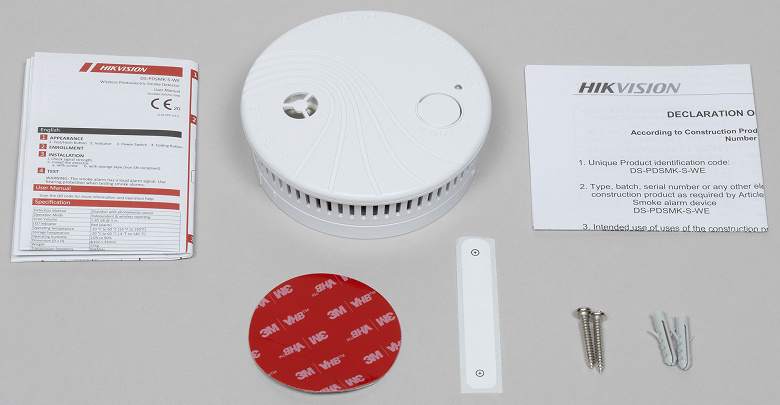

Комплектность тут вполне стандартная: саморезы с шаблоном отверстий для крепления к бетонному или деревянному потолку, и клейкая пластина для крепления к другим типам потолков, будь это пластиковые панели либо вообще ПВХ-полотно. То, что данное устройство должно крепиться именно к потолку, понятно без лишних слов. Дым — не пар, чтобы стелиться по полу.

А вот способ контроля за наличием дыма во всех подобных датчиках могут быть совершенно разными. Например, может использоваться вариант контроля за прозрачностью воздуха внутри камеры слежения, находящейся в устройстве. Если между источником света и сенсором оказывается дым или воздух с мелкими непрозрачными включениями — интенсивность лучика меняется и датчик поднимает тревогу. Крупное отверстие для свободного входа воздуха можно видеть на лицевой стороне корпуса. На противоположной стороне, рядом с красным светодиодом, расположена решетка встроенного оповещателя, она же работает как кнопка тестирования жутко громкой сирены. Не позавидуешь тому, кто окажется под ней, работающей.

На обратной стороне корпуса, под съемной крышкой, расположена кнопка включения устройства. Разобрав аппарат, можно увидеть ту самую камеру фотоэлектрического контроля за прозрачностью воздуха.

Кстати, о питании. Используемая здесь батарея CR17450 служит до 10 лет и, как утверждается, не подлежит замене. Действительно, контакты припаяны к батарее. Но неужели эта мелочь может остановить любителя проверенных вещей?

В следующей таблице приведены основные технические характеристики устройства. Эту и другую информацию можно увидеть на сайте производителя.

Размеры, вес	102×35 мм, 125 г
Частота радиосвязи	868 МГц
Дальность передачи	до 800 м при отсутствии преград
Уровень громкости бипера	≥ 85 дБ на расстоянии 3 м
Питание	батарея CR17450, до 10 лет (замене не подлежит)
Температура эксплуатации	от −10 до +60 °C

Силовое реле DS-PM1-O1H-WE

Терпение, почти заканчиваем. На рассмотрении очень важная составляющая любой системы, работающей с использованием электричества: модуль управления подачей этого самого электричества. В общем-то, обычный выключатель. Кстати, всегда интересовало, почему выключатель, а не включатель? Вообще, определение переключатель подходит для таких устройств как нельзя лучше.

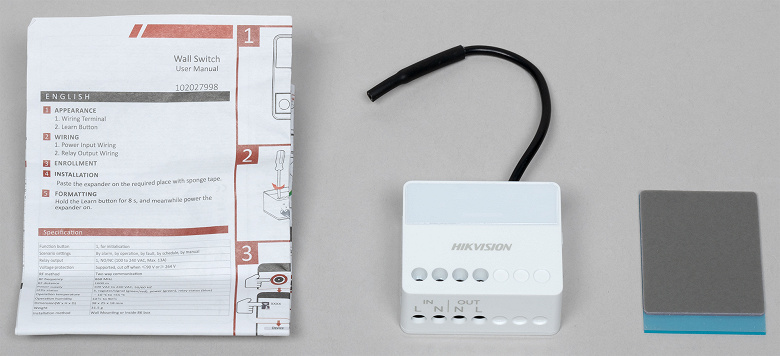

В комплекте с переключателем имеется клейкая полоска для крепления устройства к стене и краткое руководство.

Размерами аппаратик не достигает и спичечного коробка, разве что толщина чуть больше. Такая миниатюрность позволяет установить переключатель скрытно, даже внутри стены или в распределительной коробке.

Четыре промаркированных отверстия предназначены для ввода кабелей и отверточного доступа к закрепляющим болтам. Ну и хвостик — антенна для связи с хабом, это очевидно.

Батареечно-аккумуляторного питания устройству не требуется, и активировать устройство можно только при условии, что оно подключено к стационарной электросети. Собственно, все, что устройство умеет делать — это, «сидя» на линии, размыкать и замыкать ее. Для того, чтобы подключенное к линии устройство могло включаться и выключаться по расписанию, тревоге и другим триггерам.

А вот что нужно отметить отдельно — это способность аппарата выдерживать неслабую силу тока: до 13 ампер. Это же означает, что миниатюрная коробочка способна обеспечивать контролируемым питанием устройства, потребляющие почти три киловатта! Обогреватели, чайники, бойлеры… Да что угодно. За исключением сварочных аппаратов (неинверторного типа). Вот только зачем сварочному аппарату подобная изощренность в получении питания? Конечно, не нужна. Очевидно, что переключатели, которые могут работать по расписанию, по внутрисистемному событию или «на заказ», предназначены в основном для удаленной активации обогрева, освещения, запорной арматуры и прочих силовых устройств.

В следующей таблице приведены основные технические характеристики устройства. Эту и другую информацию можно увидеть на сайте производителя.

Размеры, вес	38×25×18 мм, 31 г
Частота радиосвязи	868 МГц
Дальность передачи	до 1600 м при отсутствии преград
Ток	100—240 В, макс. 13 А
Питание	100—240 В, 50/60 Гц
Диммируемость	нет
Температура эксплуатации	от −10 до +55 °C

Внутренний оповещатель DS-PS1-I-WE

Наконец, вот и последнее устройство в нашем списке. Последний крик, можно сказать. Даже не крик, а визг, достигающий 110 децибел. Такой уровень громкости находится ровно посерединке между «очень громко» и «непереносимо».

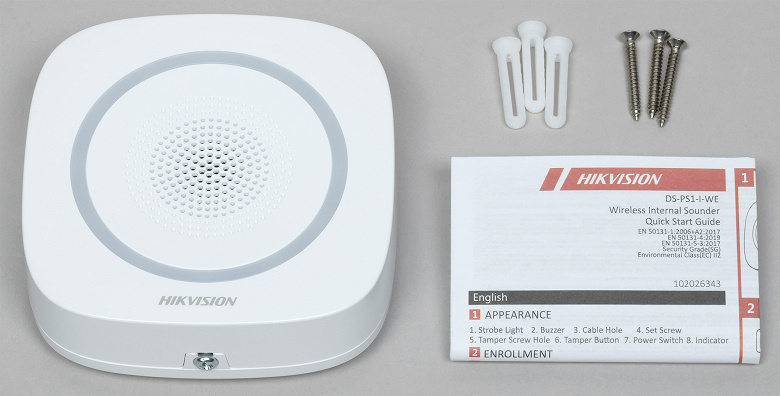

Комплектность устройства включает в себя жесткие крепежные элементы и мультиязычное руководство. Но здесь мы почему-то не видим клейких полосок.

Эта история произошла в злосчастные 90-е годы, когда регулярное разграбление садовых домиков стало обыденностью. Некий самоделкин установил над дверью своего домика, неоднократно обворованного, не сирену, а судовой ревун! Причем установил внутри помещения, что кратно увеличило силу звукового давления. В итоге умелец отбыл на определенный срок в известные места за «умышленное нанесение», поскольку лица без определенного, вломившиеся в домик, хоть и остались живы, но получили серьезные повреждения своих слуховых аппаратов.

Отсюда мораль: такую сирену, предназначенную для установки внутри помещений, желательно разместить все-таки подальше от мест постоянного пребывания людей. Причем отыскать такую точку в домовладении, откуда звук сирены донесется не только до владельца, но и до его соседей. А также до нарушителей, нахождение которых здесь нежелательно. В таком случае владелец или его соседи непременно узнают о событии, а нарушитель вовремя сделает ноги во избежание понятно чего.

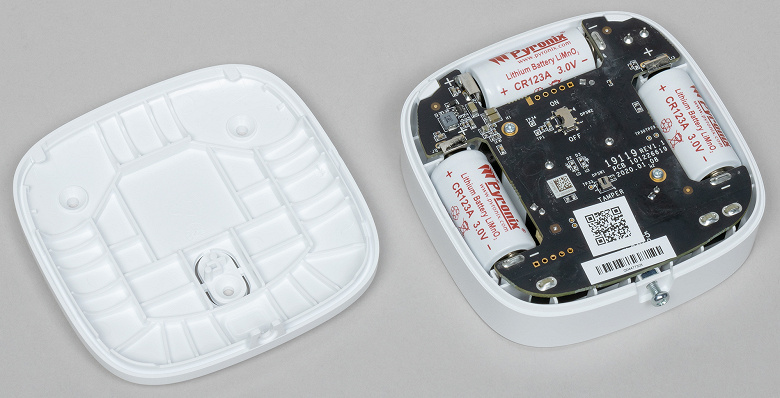

За счет чего же устройство выдает такую громкость? Снова — питание. Разобрав прибор, можно видеть три батареи, расположенные по периметру. Их емкости хватает на 3 года работы устройства, при условии, что сирена будет звучать не чаще, чем один раз в две недели.

Сведя воедино полученную информацию (а также воспользовавшись опытом), можно дать совет:

В следующей таблице приведены основные технические характеристики устройства. Эту и другую информацию можно увидеть на сайте производителя.

Размеры, вес	88×88×32 мм, 169 г
Частота радиосвязи	868 МГц
Дальность передачи	до 1600 м при отсутствии преград
Уровень громкости бипера	от 90 до 110 дБ на расстоянии 3 м (настраивается)
Питание	батарея CR123A, до 3 лет
Температура эксплуатации	от −10 до +60 °C

Установка

В целях максимального правдоподобия все устройства тестировались в отдельно стоящем доме с участком, на котором имеется несколько построек. Но недостаточно раскидать устройства по дому. Делать это нужно с умом, в том числе с учетом будущих перестановок и даже переездов из комнаты в комнату. Например, место на стене для главного устройства, хаба, было определено сходу. И, надеемся, верно. А именно — в кабинете, в простенке между мониторами и прочими атрибутами современной жизни.

Прочие устройства разместились согласно логике и с учетом температурных «пожеланий» производителя. Ведь мы помним, что нижняя граница рабочего температурного диапазона каждого устройства — это минус 10 по Цельсию. Такое ограничение, несомненно, связано с использованием аккумуляторных батарей, а они, как известно, не любят низких температур, теряя емкость в разы.

Датчик открытия разместился на двери кабинета, ведущей на балкон, датчик движения — над дверью в дом.

Датчик протечки мы положили прямо на пол в теплом санузле, рядом с раковиной. А сирена идеально вписалась в простенок между окнами прихожей. Ну, как мы уже и говорили, чтобы звук сирены был слышен не только обитателям дома, но и соседям, живущим неподалеку.

Другое дело — реле. Ему не нужны боящиеся холода батарейки, а значит, работать оно может где угодно. Главное, чтобы с влажностью в этом месте все было в порядке. В таком случае — в нашем случае — этому переключателю самое место в отдельном, обособленном от теплого дома строении, которое отапливается раз в неделю. По субботам. Правильно — это баня. А включать и отключать нужно необходимейшую вещь: обогрев труб, который организован в виде термокабеля, намотанного на них. Если этим не озаботиться, то в суровую зиму, трубы, полные воды, непременно разморозятся, краны полопаются, как бывало уже не раз. И простенькое недорогое реле вполне может спасти от дорогущего ремонта. Также сюда, в это здание, давно напрашивался датчик дыма. Что-то печь стала поддымливать, мало ли что. Сказано — сделано, датчик нашел свое место на потолке, над печкой.

Наконец, самое интересное и функциональное устройство — ИК-датчик движения с камерой. Ему требуется не только чувствовать движение, но и видеть. Значит, датчик желательно направить на входную дверь, разместив его напротив. Но не слишком далеко от входной двери, чтобы входящий зафиксировался в подробностях, а не в виде смутного прошмыгнувшего пятна. Ведь разрешение камеры невелико, что само по себе понятно.

Таким образом, размещенные по домовладению устройства оказались на разных расстояниях от хаба. И с разными препятствиями между хабом и датчиками. В некоторых случаях (как, например, с баней) это расстояние по прямой достигает 30 метров, при этом препятствиями являются несколько деревянных и кирпичных стен. Некоторые стены утеплены в том числе с помощью фольги, которая, как известно, очень не любит пропускать радиоволны. Ну, будем надеяться на успешное прохождение сигнала с помощью переотражений. Тесты покажут.

Подключение, настройка

Итак, все устройства нашли свои места и готовы к работе. Осталось включить их в одну систему, а также обучить разным фокусам.

Прежде всего нужно установить на смартфон или планшет приложение Hik-Connect, версии для Android и iOS можно найти в Hikvision App Store.

Далее все настолько очевидно, насколько постарались сделать разработчики приложения. Стартовое окно приложения пока еще пустое, в нем нет ничего. А значит, нужно добавить. Делается это несколькими способами. самый быстрый — сканирование особого QR-кода, который напечатан на наклейках. Эти наклейки расположены на всех устройствах. Правда, иногда QR-коды настолько мелкие, что камере смартфона очень тяжело на них сфокусироваться. Тем не менее, все получилось с первого же раза, и хаб появился в списке наших устройств.

Кстати, стоило нашей станции соединиться с фирменным облаком, как приложение сообщило о доступности новой прошивки. Конечно же, прошиваемся, после чего можно изучить текущее состояние хаба. Это состояние удобно и понятно отображается в его настройках. Можно видеть, хаб подключен к роутеру кабелем, SIM-карты отсутствуют. В нашем случае они не сильно-то требуются, при наличии подведенной к деревенскому дому оптики. Однако для владельцев жилья, которое удалено от цивилизации, такая опция окажется просто незаменимой.

Подключение всех прочих датчиков осуществляется похожим образом, но с большой разницей: теперь хаб самостоятельно отыскивает их сигнал в зоне доступности. А для активации того или иного датчика требуется нажать на нем какую-либо кнопку, это всякий раз обусловливается конструкций датчика. Что приятно: приложение, определив тип датчика, отображает наглядную инструкцию, показывающую, где и какую кнопку следует нажать на датчике. Например, у датчика протечки имеется герметичная кнопка на донышке, которую и не сразу разглядишь. Но подсказка помогла! А у переключателя вообще нет никаких кнопок, как же быть? Да очень просто! Нужно лишь вовремя дать ему стандартное 220-вольтовое питание.

Тут, к вящей радости, оказалось, что никакие расстояния и преграды не мешают прохождению сигнала. Даже переключатель, размещенный в другом строении, довольно далеко от дома, прекрасно общается с хабом. Правда, уровень сигнала высоким не назовешь, но много ли нужно передавать информации? Всего-то команды включения, да регулярные опросы состояния.

В итоге недолгой работы дом оказался наполнен полным списком имеющихся датчиков. Кстати, каждое устройство, добавленное в систему, можно переименовать как угодно, указав любое его расположение вплоть до уточнения помещения, где оно находится. Примечательно, что на страничке устройств рядом с каждым датчиком видно его текущее состояние: заряд батареи, сила сигнала.

Более подробные сведения о текущем состоянии можно получить в настройках датчиков. Кстати, о настройках. Они до удивления насыщенны. Казалось бы, несложные устройства — ИК-датчики движения. Тем не менее настроек в них великое множество. Учтено все возможное, любые сценарии работы, вплоть до беззвучной тревоги и даже активации звука дверного звонка, которым датчик будет реагировать на любое движение теплого объекта весом более 30 кг.

Теперь о главном. Ну, одном из главных. О реакции системы охраны на тревогу. Главное ее преимущество — то, что она практически мгновенна. Даже при плохой связи с отлучившимся хозяином, на его смартфон тут же приходят оповещения с описанием типа тревоги. Будь то протечка, открытие двери, вторжение или задымление. Оповещения поступают как в виде push-уведомлений, так и находятся в списке событий самого приложения.

Но это уже тема отдельная, касающаяся эксплуатации системы. А завершить настроечную главу хотелось бы демонстрацией еще одной возможности системы. Просто чудесной. Которую непременно оценят не только профессиональные установщики, но и достаточно продвинутые пользователи.

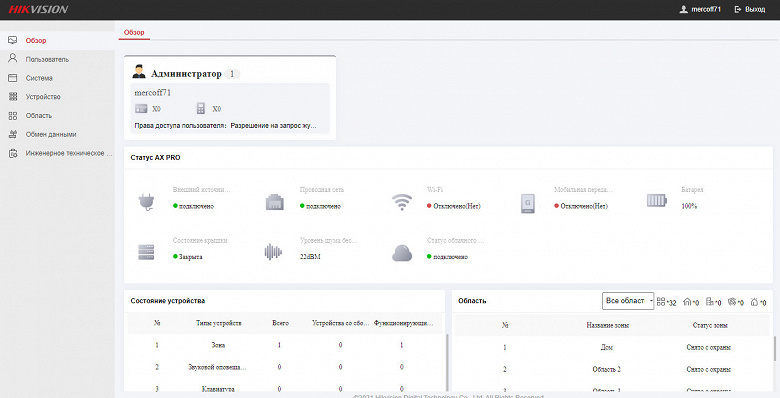

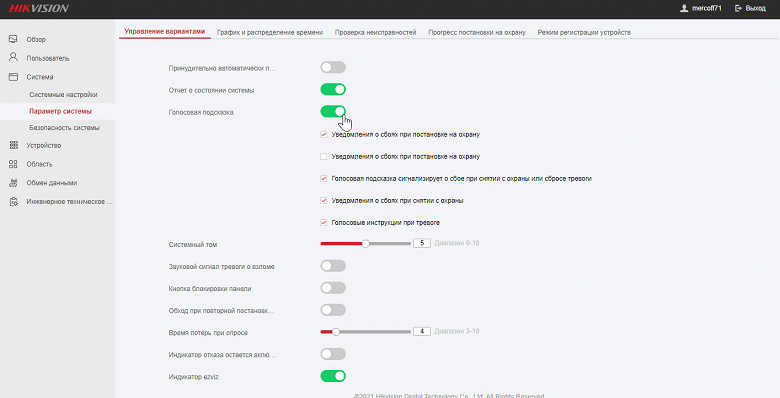

Речь о возможности прямого контакта с хабом (да и системой в целом) посредством не только облачно-мобильного способа, но и доступом к хабу напрямую, через ПК и локальную сеть. Для этого хаб оснащен веб-сервером, как, скажем, любая IP-камера или регистратор. Здесь скрыто не просто много настроек и функций. Их невероятное количество.

При желании часть этих настроек можно отыскать в мобильном приложении. Но любой понимает, что даже сам формат таких программ не предполагает возможности настолько гибкого общения с системой, как это возможно на ПК через веб-сервер.

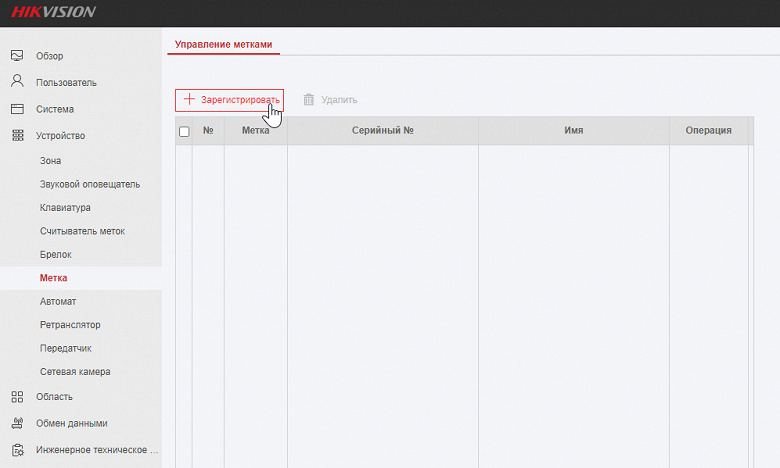

Здесь ровно так же разрешается зарегистрировать датчик или, скажем, RFID-метку. Кстати, несколько таких меток имеются в комплекте со станцией, каждая из них — это ключ с уникальным кодом, позволяющий управлять системой, лишь поднеся этот брелок к лицевой панели AxPro.

Прочие параметры включают в себя абсолютно любую функцию, какую только можно представить. От управления способами и настройками связи до специального раздела для инженеров, которые могут удаленно обслуживать вашу систему.

Вот, что ни говорите, а наличие в охранной системе, предназначенной для эксплуатации неспециалистами, настолько емкого инструмента, как веб-сервер (да еще и с возможностью удаленного управления) — это оказалось приятнейшим сюрпризом для автора. Совместить простоту использования с количеством функций, которого никак не ожидаешь — это надо умудриться. Очередной плюсовой балл разработчикам.

Эксплуатация

Вероятно, это будет самая короткая глава. Ведь что тут описывать? Работу датчиков? А что, кто-то сомневается, что геркон может не сработать на открытие, или датчик дыма не в состоянии уловить малейшее изменение непрозрачности воздуха? Что же в таком случае еще? Сбои в работе, возникающие ошибки? А вот этого не получится. Поскольку, если таковые и случались в недолгий период тестирования системы, то вызваны были исключительно оплошностями автора, и мгновенно исправлялись благодаря связи со специалистами Hikvision. Иногда ошибки были до смешного обидными. Например, эти постоянно всплывающие сообщения об отсутствии связи. Какое отсутствие связи, если система — вот она, работает и все отображает в приложении! Оказывается, нужно было просто отключить регулярную проверку доступности мобильного канала, когда SIM-карта отсутствовала в хабе. Вот для того и существуют специалисты-установщики, чтобы исключить эти досадности.

Но вернемся к теме мобильных оповещений о тревогах. Если дом поставлен на охрану (или сдан под охрану, если пользователь заключил соответствующий договор с охранными службами), то система, как мы уже говорили, мгновенно реагирует на любое нештатное событие. Уведомления сыпятся на смартфон по каждому поводу, включая потерю питания и/или одного из резервных каналов связи. Впрочем, количество уведомлений можно изменить, оставив лишь самые нужные, по мнению пользователя.

Ну а самая прелесть — это, конечно, работа ИК-датчика с камерой. В мобильном приложении можно не только узнать о факте вторжения, но и воочию увидеть самого виновника тревоги. Снимки представлены в виде цепочки кадров, их можно скачать и передать куда следует. Ну, или кому следует.

А что, если бы это случилось ночью? Да ничего бы не случилось. Вы точно так же увидели бы нарушителя, ведь камера, благодаря мощной инфракрасной подсветке, может снимать и в полной темноте.

Что касается локальных оповещений о событиях, то, наверное, одно из самых шумных и наглядных — это оповещение о задымлении. Датчик дыма срабатывает мгновенно, включая сирену. Спустя несколько секунд приходят и оповещения на смартфон. Ну а каковы будут дальнейшие действия пользователя — зависит от него. Либо от охранной компании, с которой заключен соответствующий договор.

Не менее громко ведет себя и сирена. Но, в отличие от датчика задымления, она способна включаться по любому событию, будь то открытие двери или вода, обнаруженная на полу санузла. Визг сирены может также сопровождается миганием яркой подсветки, которую можно и отключить.

Отметим, что световой индикацией, пусть и не такой яркой, снабжен каждый датчик. Эта индикация позволяет одним взглядом оценить текущее состояние устройства или наличие неисправностей. Например, переключатель всегда отображает наличие питания и факт подачи питания устройство, которое к нему подключено.

Еще один фактор, который может волновать пользователей. Он, «по идее», должен влиять на выбор места установки станции, хаба. Речь о нагреве устройства во время длительной работы. В нашем случае такой фактор не имеет ровно никакого веса, ибо, как оказалось, корпус хаба за несколько суток работы нагрелся до смешных 31 °C. Причем работа велась в довольно теплом (уже отапливаемом, поскольку сентябрь) помещении с температурой воздуха около 25 °C. Вот что дает использование электронных компонентов достойного качества, включая, например, блок питания.

Раз уж мы вспомнили о температуре, то следующий важный момент, который нужно упомянуть — это наличие в каждом датчике температурного сенсора. Не только в хабе, но в датчиках. И даже в реле-переключателе. Зачем они нужны, сенсоры? Ну, например, с их помощью можно увидеть температуру в месте установки устройства. Вот они, эти строчки, обведены красным.

Вот мы и подошли к еще одной важной составляющей. Она зовется автоматизацией. Или, иначе, осуществлением каких-то действий в ответ на некие события. Подобные возможности давно имеются в любой системе, относящейся к пресловутым «умным домам» и тем более к охранным системам.

Замигать диодом, запищать сиреной, отправить оповещение — это все штатные возможности, которые создают оповещения, не более. А как насчет неких реальных действий, которые может произвести система в ваше отсутствие? Скажем, перекрыть воду или активировать двигатели автоматических ворот? Это уже задача, так сказать, силовых устройств. В нашем случае таковым является переключатель, отвечающий за подачу электроэнергии к какому-либо подключенному устройству.

Например, нам требуется, чтобы при срабатывании тревоги сработало какое-то устройство. К примеру, автоматически закрылись ставни. Или включились прожекторы по всему периметру. Очень просто: находим в настройках переключателя пункт сценариев, и в несколько шагов настраиваем новый сценарий. Эти шаги состоят из выбора триггера (события) и возможной реакции переключателя на каждое конкретное событие. Готово, сценарий создан!

К сожалению, мы не нашли возможности включения или отключения энергии при срабатывании такого триггера, как температурный порог. А ведь именно в этих целях, надеясь на реализацию идеи, мы установили переключатель в бане, подключив к нему систему обогрева труб. Чтобы при достижении нулевой температуры обогрев включался автоматически. И автоматически же выключался, если температура выросла до плюсовых температур (зачем энергию тратить впустую?).

Но тут следует включить логику, чего автор не сделал. Откуда переключатель узнает о наружной температуре, если температурный сенсор находится внутри корпуса устройства? Для этого требуется выносной датчик температуры, внешний, это же очевидно. Который можно примотать к тем же трубам. Впрочем, если пофантазировать, таким датчиком вполне мог бы выступать, например, датчик протечки. Однако и такого триггера в настройках сценария мы не увидели.

Выводы

Система AxPro в составе хаба и восьми разных датчиков беспрерывно проработала у нас около двух недель, нагенерировав несколько сотен оповещений и тревог. Ошибки и ложные срабатывания, если и происходили, были вызваны лишь тем, что установщик не знал о существовании нескольких тонких неочевидных моментов. Несущественных, но тем не менее. Это вовсе не помешало собрать нужные сведения о системе, а даже наоборот — помогло сконцентрироваться на существенных качествах, в основном положительных. Таких, как:

• наличие в хабе четырех каналов связи и резервного питания
• устойчивая связь хаба с датчиками даже на больших расстояниях и при наличии преград
• наличие встроенного веб-сервера
• звуковые и голосовые оповещения в хабе и множестве датчиков
• наличие в датчиках сенсоров температуры
• поддержка системой множества распространенных охранных (ЧОП) протоколов
• безупречно быстрая реакция системы на события с отправкой тревожных оповещений
• длительный срок автономной работы датчиков от элементов питания
• гибкая архитектура, позволяющая объединить датчики в зоны
• единый дизайн устройств с высоким качеством изготовления

Но и длительный срок эксплуатации не позволил раскрыть все особенности Hikvision AxPro, количество которых у этой охранной системы трудно подсчитать. А если учесть возможность произвольного масштабирования системы за счет добавления сетевых камер, датчиков, устройств, меток и их считывателей, изменения количества пользователей и их прав, то подсчет становится просто невозможен.

Ax Pro Hikvision —  подключение к ПЦН охранного предприятия

В данной статье мы подробно разберем процесс интеграции беспроводной охранной сигнализации Ax Pro с пультовыми программами Кобра 8, Центр охраны, PCN6, Geo Ritm и т.д.

Интеграция данной системы с популярными российскими пультовыми программами осуществляется уже всем привычным способом по протоколу SurGard.

Архитектура данной интеграции проста и аналогична схеме подключения таких охранных панелей как: Ajax, Jablotron, Eldes и др. Для приема событий от объектовых устройств AxPro мы будем использовать программный приемник от компании Hikvision Hik — IP Receiver Pro (скачать)

Для настройки объектовых приборов Ax Pro вы можете использовать облачный web сервис Hik Pro Connect
или аналогичные мобильные приложения для инсталляторов на платформах iOS или Android

Мы опустим процедуру регистрации в сервисах компании Hikvision, с этим вы справитесь и без нашей помощи
Сразу переходим к настройкам панели и службы IP Reciever Pro.

1. Регистрация панели в сервисе Hik Pro Connect

Шаг 1. Входим в личный кабинет инсталлятора и добавляем новый объект.

Мы не будем подробно останавливаться на этом шаге. Процедура добавления объекта проста и понятна любому пользователю. Заполняйте необходимые поля, жмите кнопку «Сохранить». На этом все, поэтому идем дальше.

Шаг 2. Добавляем наше устройство Ax Pro.

Сервис предлагает нам на выбор несколько вариантов добавления устройства

Вы можете воспользоваться удобным для вас способом. К примеру, подключить Ax Pro к вашей локальной сети, устройство должно самостоятельно определиться и появиться в списке доступных девайсов. Так же вы можете воспользоваться следующим методом и ввести серийный номер с кодом верификации устройства. Стоит отметить, что с кодом верификации нам пришлось немного повозиться. Дело в том, что на самом устройстве он отсутствует и увидеть его можно отсканировав QR код камерой вашего смартфона. Мы пробовали сканировать смартфоном на Android и на iOS.  В итоге наш айфон показал только серийный номер (может вам повезет), а вот Android выдал и «серийник» и код верификации.

Закончив с экспериментами мы пошли более простым путем и добавили устройство при помощи мобильного приложения Hik Pro Connect, отсканировав все тот же QR код устройства, но уже из приложения. Не будет лишним сказать, что вход в мобильную и в web версию Hik Pro Cоnnect осуществляется под одной и той же учетной записью, используя один и тот же логин и пароль.

2. Настройка трансляции событий на ПЦН

Открываем вкладку «Обмен данными» и переходим в раздел «Центр приема сигналов тревоги»

3. Настройка службы обработки сообщений IP Receiver Pro

Служба IP Receiver Pro предназначена для приема сообщений от абонентских устройств Ax Pro и выгрузки этих сообщений в  пультовое ПО

Скачиваем файл инсталляции IP Receiver Pro и устанавливаем программу

При первом входе вам потребуется активировать службу Hik IP Receiver Pro.  Для активации и последующего входа придумайте пароль.  Логин по умолчанию: admin

4. Настройка портов для приема событий от панелей Ax Pro

Открываем вкладку Configuration, переходим к сетевым настройкам. Проверяем какие порты указаны во вкладке Device Port. Если при настройке панели Ax Pro вы не меняли порты трансляции событий, то и тут все оставляем все без изменений. Если изменения вносили, то меняем порты в соответствии с настройками охранной панели. Далее  в настройках маршрутизации вашего роутера необходимо настроить «проброс» этих портов на внутренний статический IP адрес вашего сервера.

5. Регистрация панели Ax Pro в Hik IP Receiver Pro

Открываем вкладку Device и жмем кнопку + Add

Выбираем тип устройства ISUP5.0 Security Control Panel

Жмем кнопку «Add». Если все настройки были сделаны в соответствии с инструкцией, то наше устройство отобразится в списке и выйдет на связь.

6. КПО Кобра 8. Настройки приемника сообщений SurGard

Прежде чем приступить к настройке трансляции Hik IP Receiver Pro, нам нужно будет подготовить приемник событий в самой пультовой программе.

Для приема сообщений от службы Hik IP Receiver Pro нам потребуется драйвер LCCPM (SurGard). Скачать драйвер

Настройка драйвера  осуществляются путем редактирования файла конфигурации drvlccpm.ini  Откройте данный файл при помощи любого текстового редактора, к примеру при помощи блокнота.

Драйвер может принимать сообщения с прямого COM порта или с порта TCP/IP.  В нашем случае необходимо настроить прием событий по TCP/IP. Для этого в настройках драйвера необходимо отредактировать следующие параметры:

LanSh=1  (для приема событий по TCP/IP устанавливаем значение  = 1)

LanShPort=1030 (TCP/IP порт для приема сообщений от Hik IP Receiver Pro)

Caption=Ax Pro (имя драйвера)

После редактирования параметров запустите  драйвер. Если драйвер был запущен, закройте и запустите его заново, иначе внесенные изменения не вступят в силу.

7. Настройка выгрузки событий в пультовое ПО

Переходим к настройкам трансляции событий в службе  Hik IP Receiver Pro.

Открываем вкладку Automation Otput (Выход автоматизации) и заполняем настройки трансляции событий.

8. Заключение

На этом настройку трансляции событий в пультовую программу можно считать завершенной. Далее вы можете проверить, как события от вашей охранной панели Ax Pro поступают  в вашу пультовую программу. Создайте карточку объекта, укажите правильный пультовый номер и не забудьте про шаблон событий. Протокол Sur-Gard транслирует сообщения в формате Ademco Contact ID.

Надеемся данный гайд помог вам. А если у вас остались вопросы — звоните, пишите, заполняйте форму обратной связи в разделе техподдержка

Появление беспроводных охранных систем давно уже завоевало рынок охранной сигнализации. Перечислять всех именитых и не очень производителей здесь я не буду. Так или все они похожи друг на друга. Здесь я хочу рассказать принципиально отличительную особенность охранной сигнализации AX Pro от компании Hikvision.

А именно, объединение системы сигнализации с системой видеонаблюдения даёт огромный синергетический эффект для всей экосистемы в целом, повышая эффективность общей системы безопасности на порядок.

Нужно отметить, что возможность увязать сигнализацию Ax Pro с их же системой видеонаблюдения Hikvision и системой ip домофона Hikvision предусмотрена изначально. И причем связать любой беспроводной охранный датчик Ax Pro весьма просто, достаточно в мобильном приложении Hik-connect в настройках датчика выбрать пункт «присоединить камеру», откроется список камер в вашей локальной сети, после чего выберите подходящую камеру видеонаблюдения и нажмите связать, — всё! Теперь при сработке связанного охранного датчика Ax Pro вы сможете получать 20 секундный видеоролик высокого качества из архива камеры с привязкой к событию, при котором произошла сработка связанного датчика. Что очень удобно, ведь вы точно будете знать, что произошло у вас на охраняемом объекте и стоит ли беспокоиться по этому поводу.

Вместе с тем, у Ax Pro уже есть готовое решение в виде совмещенного датчика движения с видеокамерой в одном корпусе. Однако, как и каждое компромиссное решение, эти датчики со встроенной видеокамерой имеют и недостатки.
Во-первых, дороговизна устройства, совмещающего в себе сенсор видеокамеры и датчик движения.
Во-вторых, качество картинки не слишком высокое. В частности, за счет необходимости передачи картинки по радиосигналу камера датчика выдаёт достаточно низкое разрешение при обмене данными с центральной охранной панелью.
Ну и в третьих, довольно быстро расходуется заряд предустановленных в датчике батареек.

Из плюсов хотелось бы отметить высокую универсальность такого готового решения.

Классический случай, когда технические характеристики приносятся в жертву универсальности. Но как я уже говорил выше, видеонаблюдение Hikvision может быть удачно встроено в охранную систему AX Pro, что обеспечит не только чёткую картинку, но и возможность дальнейшего управления всеми вашими системами из одного мобильного приложения Hik-connect.

Хотелось бы отметить, что система Ax Pro способна обеспечить успешную интеграцию с видеонаблюдением Hikvision без конфликтов оборудования и танцев с бубном для прописки RTSP ссылки на поток с ip камер сторонних производителей. А ip камеры Hikvision, в свою очередь, обеспечит высококачественные изображения, что будет очень полезно в случаях незаконного проникновения на охраняемую территорию.

Вместе с тем, подписчики нашего You Tube канала знают интересный факт, что до появления охранной системы Ax Pro я делал ролики о том, что некоторые ip камеры hikvision имеют тревожный вход, к которому можно добавить любой проводной датчик и тем самым произвести слияние видеонаблюдения и тревожного датчика))
