ХОЛОДИЛЬНИКИ «САРАТОВ-2. КШ-85 И «САРАТОВ-2М» КШ-100.
Устройство холодильников. Эти холодильники на протяжении многих лет выпускались в нашей стране, они сняты с производства, но находятся в эксплуатации у населения. Холодильники выполнены в виде напольного металлического шкафа с дверью. Наружная поверхность шкафа покрыта белой эмалью. Внутри шкафа помещена холодильная металлическая камера, покрытая белой силикатной эмалью. Внутренняя панель двери не имеет полок. Холодильная камера без освещения. Дверь холодильника имеет наружный затвор с защелкой.Испаритель 1 небольшого объема (около 7 дм3) выполнен из нержавеющей стали и расположен в верхней части холодильной камеры. Он имеет систему каналов для кипения хладагента. Конденсатор 9 листотрубчатый (или трубчатый с проволочным оребрением), изготовлен в виде змеевика. Система холодильного агрегата заполнена хладагентом R12 в количестве 140 г. Герметичный компрессор ДХ-2-1015 с кривошипно-шатунным механизмом смазывается маслом ХФ 12-16, залитым в его кожух в количестве 310 г. Подвеска кожуха наружная, на трех пружинах. Масса герметичного компрессора 13 кг.Электродвигатель ДХМ-5 включается посредством пускового реле, в одном корпусе с которым смонтировано тепловое реле, предназначенное для защиты электродвигателя от перегрузок.Электрическая схема состоит из электродвигателя, пускозащитной и терморегулирующей аппаратуры (реле РТК-Х или РТП-1А и терморегулятор АРТ-2).
ХОЛОДИЛЬНИКИ «САРАТОВ» ТИПОВ КС И КШ-140.
Холодильники «Саратов» типов КС и КШ имеют разные мо¬дификации: с сервировочной плоскостью — «Саратов-1225» КС-120, «Саратов-1225М» КШ-120, «Саратов-1407» КШ-140, «Сара-тов-1523» КШ-150, «Саратов-1523М» КШ-150, «Саратов-1614», КШ-160, «Саратов-1614» КШ-160; с сервировочной плоскостью и полуавтоматическим оттаиванием испарителя — «Саратов-1226» КС-120П, «Саратов-1226М» КШ-120, «Саратов-1413» КШ-140, «Саратов-1524» КШ-150, «Саратов-1524М» КШ-150, «Сара-тов-1615» КШ-160, «Саратов-1615М» КШ-160. Модели с обозначением М имеют колесные или роликовые опоры. Общий объем холодильных камер 122…165 дм3, полезный объем низкотемпературного отделения (НТО) составляет 15 дм3. Все модели холодильников имеют высокую степень унификации деталей и сборочных единиц. Габаритные размеры различаются только по высоте — от 850 до 1154 мм при ширине 480 мм и глубине 590 мм.Устройство холодильников.Холодильники выполнены в виде напольного металлического шкафа прямоугольной формы, окрашенного белой эмалью. В стенки шкафа залита теплоизоляция — пенополиуретан. В связи с этим разборка шкафа невозможна, а при повреждении должна производиться замена всего шкафа в сборе.Внутренний шкаф 1 холодильника «Саратов» КШ-140 металлический, покрыт белой силикатной эмалью. Дверь 14 в закрытом положении плотно прилегает к шкафу благодаря специальной магнитной вставке, которая находится в эластичном уплотнителе 15, закрепленном на внутренней панели двери.
Низкотемпературное отделение (испаритель) расположено в верхней части камеры и закрыто дверцей 4. Под испарителем установлен съемный поддон 3, который разделяет камеру на два отделения — низкотемпературное и холодильное — и служит также для сбора талой воды при оттаивании инея со стенок испарителя.На внутренней панели двери имеются полки для хранения продуктов.Охлаждение производится герметичным холодильным агрегатом. Ввод испарителя холодильного агрегата в камеру осуществляется через проем на задней стенке испарителя. На правой стенке холодильного отделения на специальном щитке закреплены датчик-реле температуры (терморегулятор), лампа 7 и выключатель 6 лампы. Необходимая температура поддерживается путем периодического включения и отключения компрессора, осуществляемых с помощью датчика-реле температуры (терморегулятора) Т-110. Чувствительный элемент терморегулятора закреплен на нижней стенке испарителя. Пуск электродвигателя компрессора и защита его обмоток от тепловых перегрузок осуществляются комбинированным пускозащитным реле РТК-Х. Хладагент R12, заправочная доза 90 ±2 г для холодильников «Саратов-1407» КШ-140 и 80 ± 2 г для холодильников «Саратов-1225» КС-120. Смазочное масло ХФ 12-16, заправочная доза 310 ± 10 г.Компрессор расположен в нижнем отсеке шкафа и крепится спомощью амортизационных пружин на раме. Под компрессором расположен резервуар для сбора талой воды.Температура в низкотемпературном отделении при работе в наиболее холодном режиме составляет —12 «С. Температура в холодильной камере от 0 до 5 °С.В холодильниках «Саратов» с полуавтоматическим оттаиванием испарителя прибор оттаивания и терморегулятор установлены на верхней крышке, сзади холодильника. Процесс оттаивания испарителя начинается с момента нажатия кнопки оттаивания, при этом компрессор отключается. Включение происходит автоматически, после окончания оттаивания.В холодильниках предусмотрена возможность перенавески двери на левостороннее открывание.Каждая модель имеет два исполнения в зависимости от электрической защиты: класс 0 — без заземления и класс 1 — с заземлением .Перед пользованием холодильником выполняют следующие операции:полностью освобождают холодильник от упаковки; снимают транспортировочный кронштейн из-под двери и устанавливают на этом месте панель;устанавливают опоры; холодильники КС-120, КС-120П, встраиваемые в комплект кухонной мебели, на опоры не устанавливают;для самопроизвольного закрывания двери незначительно наклоняют холодильник (на 3…5 мм) в сторону конденсатора (за счет регулировки опор);вывинчивают транспортировочный болт и удаляют транспортировочную скобу из-под компрессора устанавливают сосуд для талой воды под компрессор и соединяют его с трубкой; если в холодильнике применен компрессор с кривошипно-кулисным механизмом, то снимать транспортировочное крепление компрессора не требуется;
сосуд для талой воды устанавливают на пол, под холодильник (с открытой дверью), за лицевую поверхность на расстояние не менее 50 мм;
устанавливают упор (в холодильнике с колесными опорами) под левую переднюю опору (для холодильника «Саратов-1225М» КШ-120 —два упора под передние опоры).
Саратовское электроагрегатное производственное объединение
Холодильник бытовой электрический КС 120, КШ-150, КШ-160
Руководство по эксплуатации
Государственный Знак качества присвоен холодильникам: «Саратов-1523», «Саратов-1524».
ВНИМАНИЕ!
Включать в сеть напряжением 220 вольт. Допустимое колебание напряжения в сети 187 — 242 В
При колебаниях напряжения в сети сверх указанных пределов возможен выход из строя электродвигателя и пусковой аппаратуры холодильника. В этих случаях не гарантируется нормальная работа холодильника.
I. ОБЩИЕ УКАЗАНИЯ
Холодильник предназначен для хранения замороженных и скоропортящихся пищевых продуктов, приготовления пищевого льда. Прежде чем» начать пользоваться холодильником, внимательно ознакомьтесь с правилами установки, эксплуатации, ухода за ним и основными правилами электробезопасности, приведенными в настоящем руководстве.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
Габаритные размеры, мм
высота КС-120…850, КШ-150…1050, КШ-160…1140
ширина КС-120, КШ-150, КШ-160…470
глубина (без ручки двери) КС-120, КШ-150, КШ-160…585
Общий объем холодильной камеры, дм3 КС-120…120, КШ-150…150, КШ-160…160
Полезный объем низкотемпературного отделения (НТО), дм КС-120, КШ-150, КШ-160…15
Суммарная площадь полок для хранения продуктов, м2 КС-120…0,6, КШ-150…0,67, КШ-160…0,78
Масса холодильника без упаковки, кг, не более КШ-150…52,5, КШ-160…53,5
Расход электроэнергии при температуре в НТО минус 12°С, температуре окружающего воздуха 25°С и средней температуре в холодильной камере 5°С, кВт.ч/сутки, не более 1.1
Температура в НТО при температуре окружающего воздуха 32° С, минус °С, не выше…12
Температура в основном объеме, °С в пределах…0—5
Напряжение питающей сети, В 220
Частота, Гц 50
Время приготовления 90 г льда, не более 2
Содержание серебра, г: в моделях 1225, 1523, 1614 КС-120, КШ-150, КШ-160…1,345
в моделях 1226, 1524, 1616 КС-120, КШ-150, КШ-160…1,645
3. комплектность
3.1. Полка решетчатая съемная, 2 шт.
3.2. Поддон с заслонкой, комплектно, 1 шт.
3.3. Ванночка для льда, 1 шт.
3.4. Стеклянная крышка сосуда, 1 шт.
3.5. Сосуд решетчатый для мяса, 1 шт.
3.6. Сосуд для фруктов, 1 шт.
3.7. Сосуд для талой воды, 1 шт.
3.8. Опора шкафа, 4 шт.
3.9. Панель, 1 шт.
3.10. Руководство по эксплуатации с картой контроля качества, 1 шт.
4. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ И ПОЖАРНОЙ БЕЗОПАСНОСТИ.
4.1. Перед включением холодильника в сеть должна быть проверена его электропроводка на отсутствие возможных нарушений изоляции.
4.2. Холодильник необходимо отключать от сети: при уборке его внутри и снаружи; замене лампы освещения; перемещении на другое место; при мытье полов под холодильником и вблизи его.
4.3. При появлении признаков замыкания на корпус (пощипывание при касании к металлическим частям) холодильник немедленно отключить от электросети и вызвать механика обслуживающей организации для выявления и устранения дефектов.
4.4. Запрещается одновременно прикасаться к включенному холодильнику и устройствам, имеющим естественное заземление (газовые плиты, радиаторы отопления, водопроводные краны и др.). Если эти устройства находятся в непосредственной близости от холодильника, их необходимо оградить деревянными решетками.
4.5. При установке холодильника вне домашних помещений он должен подключаться к электросети в соответствии с требованиями «Правил устройства электроустановок».
4.6. Запрещается эксплуатация холодильника в помещениях с повышенной опасностью, характеризующихся наличием в них одного из следующих условий:
особой сырости или проводящей пыли (помещения, в которых относительная влажность воздуха выше 80% или близка к 100%, когда потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой);
температуре окружающего воздуха выше 40° С;
химически активной среды (помещения, в которых постоянно или длительно содержатся пары или образуются отложения, действующее разрушающе на изоляцию и токоведущие части электрооборудования);
токоведущих полов (металлических, земляных, железобетонных, кирпичных и т. п.).
5. УСТРОЙСТВО ХОЛОДИЛЬНИКА
5.1. Холодильник выполнен в виде шкафа с сервировочной плоскостью, адли в виде «стола», основные узлы и детали которого показаны на рис. 1.
5.2. Под испарителем установлен съемный поддон, который разделяет камеру на два отдельных отсека — низкотемпературное отделение « охлаждаемый объем. В поддоне имеется окно, закрываемое заслонкой. Изменением положения заслонки регулируется температурный режим внутри холодильника. Поддон также служит для сбора и удаления талой воды при оттаивании снега со стенок испарителя (рис. 6).
5.3. Холодильники выпускаются с электрозащитой класса 0 — без устройства для заземления (рис. 2а) или класса 1 — штепсельная вилка и входящие элементы имеют заземляющие контакты, соединенные электрически (рис. 26).
5.4. В холодильниках, поставляемых с полуавтоматическим оттаиванием снежного покрова испарителя, прибор оттайки и терморегулятор установлены на ограждении стола (сервировочной плоскости).
Процесс оттайки начинается с момента нажатия кнопки «оттайка», при этом мотор-компрессор отключается.
Включение происходит автоматически после окончания процесса оттайки.
5.5. Полки могут переставляться по высоте в зависимости от габарита продуктов или емкостей для их хранения.
5.6. Холодильник изготовляется с правосторонним открыванием двери, предусмотрена возможность перенавески двери на левостороннее открывание.
Операция по перенавеске двери выполняется механиком специализированной организации.
6. ПОДГОТОВКА К РАБОТЕ
7.1. Температурный режим в камере холодильника задается установкой ручки терморегулятора на соответствующее деление шкалы (рис. 5):. «О» — отключено, «1» — нормально, «2» — максимум холода в камере.
7.2. Нужный температурный режим в холодильнике обеспечивают следующим образом: ручку терморегулятора поворачивают по часовой стрелке до деления «1» (рис. 5). В случае недостаточного охлаждения ручку терморегулятора необходимо повернуть по часовой стрелке, при излишнем охлаждении — в обратную сторону.
7.3. При температуре окружающего воздуха выше 32° С необходимо эксплуатировать холодильник при положении ручки терморегулятора на участке от «О» до «1».
7.4. При открытом окне в поддоне температура в камере понижается,, при закрытом — повышается.
Окно в поддоне открывают или закрывают заслонкой, которую двигают до упора от себя — положение открыто или до упора на себя — положение закрыто.
7.5. В процессе эксплуатации холодильника для поддержания наиболее оптимальной температуры необходимо выполнять следующие правила:
не застилать чем-либо решетчатые полки в камере, так как это будет препятствовать циркуляции воздуха в ней и ухудшать охлаждение продуктов;
не помещать в холодильник горячую пищу;
не следует открывать дверь холодильника очень часто и держать ее открытой длительное время.
7.6. 3амороженные продукты хранят в испарителе. Кратковременное хранение (в течение 2—3 дней) можно производить при любом положении ручки терморегулятора.
7.7. При более длительном хранении (до 3 недель) замороженных продуктов ручку терморегулятора следует устанавливать между положением «1» и «2».
7.8. Замороженные продукты следует хранить расфасованными на небольшие порции. Продукты должны быть размещены в полиэтиленовые или целлофановые мешочки. В случае примерзания продуктов к стенкам нельзя применять какие-либо острые или твердые предметы для их отрыва, а необходимо произвести оттаивание испарителя. Применение острых предметов приведет к повреждению каналов испарителя.
7.9. Приготовление льда производится в ванночке (льдоформе), которая наполняется водой и помещается в испаритель.
7.10. Лед может быть получен при любом положении ручки терморегуляторов в пределах зоны «1» и «2».
7.11 Размещение и хранение продуктов.
В различных зонах холодильной камеры температура различная. Это позволяет при соответствующем размещении продуктов обеспечить наиболее благоприятные условия их хранения.
Продукты с острым запахом — сыр, рыба, копчености и др. продукты, воспринимающие запахи, — сливочное масло, кремы, сметана и др., а также продукты с большим содержанием влаги должны храниться в закрытой посуде или тщательно завернутыми в полиэтиленовую пленку.
Рекомендуемое размещение продуктов см. на рис. 7
8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
8.1. От правильной эксплуатации и надлежащего ухода за холодильником во многом зависит многолетняя и безотказная его работа.
При пользовании холодильником на стенках испарителя накапливается снежный покров, ухудшающий отвод тепла из камеры. Снежный покров рекомендуется удалять: в холодильниках, имеющих полуавтоматическую оттайку, один раз в 2—3 дня путем нажатия кнопки «оттайка»; при этом влага стекает по трубке в ванночку для талой воды; в обычных холодильниках не реже одного раза в 10 дней.
8.2. Уборку холодильника следует производить через каждые 2—3 недели.
8.3. При уборке холодильника рекомендуется: выключить холодильник, установив ручку терморегулятора в крайнее положение против часовой стрелки на деление «О» и вынуть вилку из штепсельной розетки;
удалить из испарителя продукты, закрыть заслонку в поддоне.
Для ускорения процесса оттаивания при уборке дверь холодильника следует держать открытой, а в какой-нибудь сосуд налить горячей воды (60—70°С) и поместить в испаритель. Запрещается при оттаивании использовать электрические нагревательные приборы.
После полного удаления снежного покрова протереть камеру и испаритель мягкой тканью, смоченной теплой водой, досуха протереть сухой тканью.
Наружные поверхности шкафа и двери, изделия из пластмассы протереть мягкой тканью, смоченной теплой, слегка мыльной водой. Поверхность холодильной камеры можно протереть тканью, смоченной содовым раствором (столовая ложка на 1 литр воды).
При промывке камеры и внутренней панели двери нельзя допускать скопления воды на дне холодильной камеры, а также затекания воды за уплотнитель двери.
Вымытый холодильник необходимо вытереть мягкой тканью досуха. Нельзя применять для чистки холодильника какие-либо порошки, пасты.
При протирке панели двери необходимо также насухо протирать места под уплотнителем, особенно в нижней части панели.
После уборки холодильник проветрить в течение 15—20 минут с открытой дверью и дверцей испарителя.
Не реже 1 раза в 6 месяцев рекомендуется очищать конденсатор от пыли волосяной щеткой или пылесосом и мыть сосуд для слива талой воды.
Не допускать попадания на конденсатор посторонних предметов, это ухудшит охлаждение конденсатора окружающим воздухом.
8.4. Для извлечения полок и сосуда для фруктов из холодильника в условиях, исключающих открывание двери на угол более чем 90°, необходимо:
полку выдвинуть до панели двери, повернуть вверх и извлечь из холодильника;
сосуд для фруктов выдвинуть из-под стеклянной полки, освободить от содержимого и извлечь из холодильника.
8.5. Угол открывания двери имеет два положения: 90° или 120. Его изменение производится перестановкой опорной планки двери
9. ПРАВИЛА ХРАНЕНИЯ
9.1. Холодильник может быть выключен на любой срок.
Для этого следует:
отключить его от сети, тщательно промыть и насухо протереть;
дверь отключенного холодильника держать приоткрытой во избежание появления запаха в камере.
9.2. Перевозить холодильник нужно только в вертикальном положении, приняв меры по его сохранению от повреждений.
При этом мотор-компрессор должен быть надёжно закреплён (см. рис. 4).
11. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ
Холодильник:
«Саратов-1225» КС-120 №… цена руб.
«Саратов-1226» КС-120 №…цена руб.
«Саратов-1523» КШ-150 №…цена 220 руб.
«Саратов-1524» КШ-150 №…цена 230 руб.
«Саратов-1614» КШ-160 №…цена 235 руб.
«Саратов-1615» КШ-160 №…цена 245 руб.
с холодильным агрегатом … соответствует ГОСТ 16317-76
Дата выпуска…
Штамп ОТК
Продан…
Дата продажи
12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
12.1. На холодильник установлен гарантийный срок 3 года с момента продажи магазином. В течение гарантийного срока устранение неисправностей, происшедших по вине завода, производится бесплатно (за счет завода) специализированными организациями с составлением дефектного акта.
Примечание. Гарантия не распространяется на электрическую лампочку, стеклянную крышку.
12.2. Гарантия действительна при условии правильной эксплуатации, холодильника согласно руководству по эксплуатации, а также наличию в нем в отрывных талонах № 1 и № 2 ШТАМПА МАГАЗИНА, продавшего холодильник, ДАТЫ ПРОДАЖИ И ОТМЕТКИ МЕХАНИКА об установке холодильника.
12.3. Объединение не несет ответственности за неисправность холодильника в случаях:
утери руководства по эксплуатации холодильника (дубликат руководства не выдается);
эксплуатации холодильника на речных и морских судах, в железнодорожных вагонах-ресторанах, самолетах, различных автофургонах, автолавках и других видах движущегося транспорта, а также в пунктах проката бытовых приборов;
небрежного хранения, обращения и транспортировки холодильника владельцем (храниться холодильники должны в вентилируемых помещениях при температуре воздуха не ниже 5° С, относительной влажности не более 80%, при отсутствии в воздухе паров, вредно действующих на материалы холодильника);
ремонта холодильника лицами, не уполномоченными на производство гарантийного ремонта;
применения самодельных и других электрических приборов;
нарушения пломбировок пускозащитного реле, терморегулятора, а также нарушения электропроводки холодильника.
ВКЛЮЧЕНИЯ ХОЛОДИЛЬНИКА В ЭЛЕКТРОСЕТЬ С КОЛЕБАНИЯМИ НАПРЯЖЕНИЯ ВЫШЕ 242 В И НИЖЕ 187 В.
12.4. При необходимости замены деталей обращайтесь на предприятия «Рембыттехники», производящие гарантийный ремонт.
13. ПРЕДПРОДАЖНАЯ ПОДГОТОВКА ХОЛОДИЛЬНИКА
13.1. Предпродажная подготовка холодильника проводится на основании «Правил розничной торговли электробытовыми товарами», утвержденных приказом Министерства торговли СССР от 26 января 1973 г. № 21.
13.2. Перечень работ, выполняемых при предпродажной подготовке; распаковать холодильник, проверить маркировку, наличие руководства по эксплуатации, комплектность в соответствии с разделом 3 настоящего руководства, внешний вид, отсутствие перекоса двери.
При необходимости устранить недостатки.
13.2.1. Перед включением холодильника вывернуть транспортировочный болт и удалить скобу из-под компрессора (см. рис. 4), проверить внешним осмотром отсутствие повреждений электропроводки, в случае необходимости отрегулировать подвеску компрессора.
13.2.2. Включить холодильник в электросеть напряжением 220 В и проверить освещение внутренней камеры, охлаждение испарителя, наличие дребезжания и стуков трубопроводов холодильного агрегата.
При необходимости неисправности ликвидировать согласно разделу 10 (пунктов 1, 2, 4, 5, 7) настоящего руководства.
13.2.3. Установить ка место транспортировочные детали — скобу и болт, сделать отметку о проведении предпродажной подготовки в руководстве по эксплуатации и на таре после упаковки (без установки нижней металлической ленты).
Перечень работ, выполняемых механиком при установке холодильника у владельца.
Вывернуть транспортировочный болт и удалить скобу из-под компрессора (см. рис. 4), в случае необходимости отрегулировать подвеску компрессора, ликвидировать возможные стуки и дребезжание трубопроводов холодильного агрегата.
Установить ножки-опоры (см. рис. 3), поддон, полки, сосуд для слива талой воды, выставить холодильник в устойчивое положение.
Проверить электропроводку, освещение, запуск электродвигателя компрессора, покрытие испарителя инеем, слив воды, отсутствие перекоса двери, обнаруженные замечания устранить.
Перечень работ, выполняемых механиком при установке холодильника у владельца.
Вывернуть транспортировочный болт и удалить скобу из-под компрессора (см. рис. 4), в случае необходимости отрегулировать подвеску компрессора, ликвидировать возможные стуки и дребезжание трубопроводов холодильного агрегата.
Установить ножки-опоры (см. рис. 3), поддон, полки, сосуд для слива талой воды, выставить холодильник в устойчивое положение.
Проверить электропроводку, освещение, запуск электродвигателя компрессора, покрытие испарителя инеем, слив воды, отсутствие перекоса двери, обнаруженные замечания устранить.
ВНИМАНИЮ ТОРГУЮЩИХ ОРГАНИЗАЦИЙ!
При обнаружении некомплектности холодильника по разделу 3 руководства по эксплуатации (РЭ) просим Вас выслать в наш адрес ярлык упаковщика (ярлык находите в пакете комплекта), в котором указать недостающие детали комплекта.
При невыполнении вышеуказанных условий доукомплектовка холодильника производиться не будет.
ВНИМАНИЮ ПОКУПАТЕЛЕЙ
Приобретая холодильник, проверьте в магазине:
— отсутствие механических повреждений, работоспособность и комплектность холодильника;
— наличие в отрывных талонах № 1 и № 2 даты продажи холодильника и штампа магазина.
После продажи холодильника магазином объединение не принимает претензий по механическим повреждениям и некомплектности
Транспортируйте холодильник только в вертикальном положении.
Установку, пуск в работу, инструктаж по правилам эксплуатации и отметку в РЭ производит только механик специализированной организации. По окончании перечисленных работ механик изымает отрывной талон не установку холодильника.
В связи с тем, что конструкция холодильника постоянно совершенствуется, в Вашем холодильнике могут иметь место незначительные изменения, не отраженные в РЭ.
Гарантия действительна только при наличии:
— даты продажи и штампа магазина в РЭ;
— отметки в РЭ об установке холодильника механиком специализированной организации.
Талон № 1 заполняется и изымается механиком обслуживающей организации только при условии его вызова владельцем холодильника в связи с обнаруженной неисправностью и устранения ее без замены деталей.
При посещении механика для профилактического осмотра холодильника без его вызова владельцем талон № 1 изъятию не подлежит.
Талон № 2 на гарантийный ремонт холодильника заполняется и изымается механиком в случае устранения неисправности в холодильнике путем замены неисправного узла или детали.
Изымать талоны разрешается только механику, осуществляющему гарантийное обслуживание. При изъятии требуйте подписи механика на корешке талона.
Инструкции холодильников Саратов
Представленные на нашем сайте руководства по эксплуатации холодильников компании Саратов помогут Вам разобраться со всеми тонкостями настройки устройств.
Бумажное руководство, даже если имеется, не всегда удобно в использовании, поэтому мы собрали некоторое количество инструкций на нашем сайте. Вы можете абсолютно бесплатно скачать любую из инструкций в формате pdf или воспользоваться просмотром в браузере.

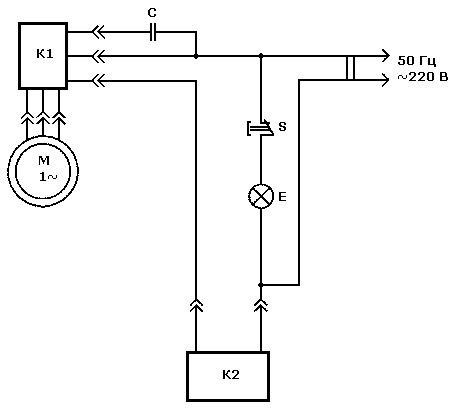

Электрическая схема холодильника Саратов КШ-140
Электрическая схема холодильника Саратов-2М
Электрическая схема холодильника Саратов-103
Электрическая схема холодильника Саратов-258
Е − лампа; S − выключатель; Ш − шкаф; К1 − реле пускозащитное; К2 − датчик-реле температуры; С − конденсатор; М − компрессор
Электрическая схема холодильника Саратов 544, 545, 557
EL — лампа компактная люминисцентная; S — выключатель; Ш — шкаф; К1 — реле пускозащитное; К2 — датчик-реле температуры: С — конденсатор; М — компрессор; L — аппарат пускорегулирующий
Электрическая схема холодильника Саратов 549, 550
EL — лампа компактная люминисцентная; S — выключатель; Ш — шкаф; К1 — реле пускозащитное; К2 — датчик-реле температуры: С — конденсатор; М — компрессор; L — аппарат пускорегулирующий
Электрическая схема холодильника Саратов 569
Электрическая схема холодильника Саратов-452 КШ-120, Саратов-451 КШ-160, Саратов-479 КШ-122/15, Саратов-478 КШ-165/15
Электрическая схема холодильника Саратов — 105 КШМХ-335/125, Саратов — 107 КШМХ-274/64, Саратов — 105М КШМХ-335/125, Саратов — 107М КШМХ-274/64
Ремонт отечественных холодильников
 |
«Саратов» |
Холодильник «Саратов-2» КХШ-85
Устройство холодильника
Этот холодильник много лет выпускался в нашей стране. В настоящее время он снят с производства, но находится в эксплуатации у населения. Шкаф холодильника прямоугольной формы. Верх шкафа плоский с металлическим эмалированным настилом. Внутренняя панель двери не имеет полок. Холодильная камера без освещения. В нижней части шкафа имеется отделение для компрессора, из-за чего увеличены размеры холодильника. Морозильное отделение имеет небольшой объем. Испаритель из нержавеющей стали. Внутренняя камера холодильника покрыта силикатной эмалью. Такое покрытие не поддается воздействию различных моющих средств. Дверь холодильника имеет наружный затвор с защелкой.
Ремонт холодильника
Замена холодильного агрегата.
Снять щиток вентиляционной камеры, отвернуть винты и вскрыть задний люк испарителя. Отвернуть четыре болта крепления рамы агрегата к шкафу и болт крепления испарителя. Снять старый агрегат и поставить новый.
Замена терморегулятора.
Открыть дверь холодильного шкафа, отвернуть два винта, крепящие щиток терморегулятора, и снять его вместе с пластинкой. Ослабить два винта на планке, крепящей капиллярную трубку терморегулятора к испарителю, и вытянуть трубку в шкаф через отверстие в верхней декоративной планке внутрь терморегулятора. Отвернуть винт на крышке зажимов терморегулятора, отсоединить провода. Подсоединить провода к зажимам нового терморегулятора и собрать его.
Регулировка терморегулятора.
Установить ручку терморегулятора в положение «Норм.» и снять ее. Отвертку с лезвием шириной 2 мм ввести в отверстие на оси терморегулятора и вставить в шлиц регулировочного винта.
Если холодильник дает мало холода, повернуть регулировочный винт против часовой стрелки на 1/4 оборота. Проверить работу холодильника и в случае необходимости повернуть регулировочный винт еще на 1/4 оборота. Регулировку продолжать до тех пор, пока не будет достигнут желаемый результат. Если холодильник дает слишком много холода и продукты замерзают даже внизу шкафа, регулировочный винт надо вращать по часовой стрелке в том же порядке.
Если из капиллярной трубки терморегулятора вытек хладон, то холодильник работать не будет, так как контакты терморегулятора разомкнуты и регулировать его нельзя. Если утечка хладона частичная и терморегулятор регулировке не поддается, то его следует заменить.
Возможные неисправности холодильника «Саратов-2» и способы их устранения
| Причина | Способ устранения |
|---|---|
| Стук, повышенный шум, оттаивание льда на испарителе, температура нагнетатель ной трубки компрессора и верхней части трубки конденсатора понизилась до комнатной | |
| Замерзание влаги в капиллярной трубке | При помощи ключа-дозатора ввести в систему холодильного агрегата 3-4 см3 метилового спирта, если осушительный патрон не селикагелевый и испаритель не алюминиевый |
| Засорение капиллярной трубки | Включить холодильник. Отогреть пламенем спички капиллярную трубку на длине 100 мм. Если циркуляция хладона в агрегате не возобновляется, выключить холодильник и через 3 ч снова включить. Если холодильный агрегат не начнет работать, его следует заменить |
| Малая холодопроизводительность холодильного агрегата | |
| Неплотное прилегание двери | Проверить и заменить прокладки. Отрегулировать прилегание двери |
| Засорение или частичная утечка хладона | Проверить терморегулятор. Если дефект устранить нельзя, заменить терморегулятор или холодильный агрегат |
| Не работает терморегулятор | |
| Утечка хладона | Замерзание влаги в трубке |
| Не работает электродвигатель | |
| Обрыв контактов реле или сгорание нагревательного элемента теплового реле | Заменить реле |
| Низкое напряжение сети | Включить холодильник через автотрансформатор |
| Сильное гудение электродвигателя | |
| Заклинивание ротора или компрессора | Заменить холодильный агрегат поршня |
Замена реле.
Снять нижнюю крышку люка компрессора с внешней стороны шкафа. Снять пружинную защелку, крепящую пускозащитное реле к раме холодильного агрегата. Перевернуть реле и отключить провода от зажимных винтов. Подключить провода к новому реле и поставить детали в обратном порядке.
Холодильник «Саратов 2М»
Холодильник выполнен в виде напольного металлического шкафа с крышкой. Наружная поверхность шкафа покрыта белой эмалью. Внутри шкафа помещена холодильная камера, покрытая белой силикатной эмалью.
Примечание: мыть поверхность шкафа можно только теплой водой. Применять моющие средства нельзя.
Рис. 1. Холодильный агрегат холодильника «Саратов-2М»:
| 1 | — испаритель | 2 | — пускозащитное реле | 3 | — компрессор |
| 4 | — нагнетательный трубопровод | 5 | — всасывающий трубопровод | 6 | — капиллярная трубка |
| 7 | — вилка | 8 | — терморегулятор | 9 | — конденсатор |
| 10 | — фильтр | 11 | — амортизатор | 12 | — рама |
Холодильный агрегат герметичный, компрессионный. Он состоит из поршневого компрессора 3 (рис. 1), однофазного электродвигателя переменного тока типа ДХМ-5, конденсатора 9, испарителя 1, системы трубопроводов. Электрическая схема состоит из двигателя, пускозащитной и терморегулирующей аппаратуры (реле РТК-Х или РТП-1А и терморегулятор АРТ-2).
Испаритель из нержавеющей стали расположен в верхней части холодильной камеры. Он имеет систему каналов для испарения хладагента. Конденсатор листотрубчатый (или трубчатый с проволочным оребрением) изготовлен в виде трубчатого змеевика. Система холодильного агрегата заполняется 140 г хладона-12. Компрессор смазывается рефрижераторным (310 г) маслом ХФ-12-16, залитым в кожух мотор-компрессора. Подвеска кожуха наружная, на трех пружинах. Электродвигатель включается посредством пускового реле, в одном корпусе с которым смонтировано тепловое реле, предназначенное для защиты электродвигателя от перегрузок. Внутренний шкаф холодильника освещения не имеет.
Замена узлов данного холодильника, возможные неисправности и способы их устранения такие же, как для холодильника «Саратов-2».
Холодильник «Саратов» типа КС и КШ
Устройство холодильника
Холодильник выполнен в виде металлического шкафа прямоугольной формы, окрашенного белой эмалью. В стенки шкафа залита теплоизоляция — пенополиуретан. В связи с этим разборка шкафа невозможна, а при повреждении должна производиться замена всего шкафа в сборе.
Внутренний шкаф 1 (рис. 2) холодильника «Саратов» КШ-140 металлический, покрыт белой силикатной эмалью. Дверь 14 в закрытом положении плотно прилегает к шкафу благодаря специальной магнитной вставке, которая находится в эластичном уплотнителе 15, закрепленном на внутренней панели двери.
Рис. 2. Холодильник «Саратов» КШ-140:
| 1 | — внутренний шкаф | 2 | — полки | 3 | — поддон |
| 4 | — дверка испарителя | 5 | — наружный шкаф | 6 | — выключатель |
| 7 | — лампа | 8 | — ручка терморегулятора | 9 | — щиток; |
| 10 | — дверка | 11 | — форма для яиц | 12 | — ограждение |
| 13 | —панель двери | 14 | — дверь | 15 | — уплотнитель двери |
| 16 | — полка панели двери | 17 | — сосуд | 18 | — кронштейн подвески |
| 19 | — конденсатор | 20 | — сосуд для талой воды | 21 | — компрессор |
| 22 | — репе пускозащитное |
Низкотемпературное отделение (испаритель) расположено в верхней части камеры и закрыто дверкой 4.
Под испарителем установлен съемный поддон 3, который разделяет камеру на два отделения — низкотемпературное и холодильное — и служит также для сбора талой воды при оттаивании инея со стенок испарителя.
На внутренней панели двери имеются полки для хранения продуктов.
Охлаждение производится герметичным холодильным агрегатом. Ввод испарителя холодильного агрегата в камеру осуществляется через проем на задней стенке испарителя. На правой стенке холодильного отделения на специальном щитке закреплены: датчик-реле температуры (терморегулятор), лампа 7 и выключатель 6 лампы. Поддержание необходимой температуры обеспечивается за счет периодического включения и отключения компрессора, осуществляемых с помощью датчика-реле температуры (терморегулятора) Т-110.
Чувствительный элемент терморегулятора закреплен на нижней стенке испарителя. Запуск электродвигателя компрессора и защита его обмоток от тепловых перегрузок осуществляются комбинированным пускозащитным реле РТК-Х. Хладагент — хладон-12, заправочная доза 90±2 г для холодильников КШ-140 и 80±2 г для холодильников КС-120. Смазочное масло ХФ-12-16, заправочная доза 310±10 г.
Компрессор расположен в нижнем отсеке шкафа и крепится через амортизационные пружины на раме. Под компрессором расположен резервуар для сбора талой воды.
Температура в низкотемпературном отделении на наиболее холодном режиме минус 12°С. Температура в холодильной камере +5°С.
Холодильники «Саратов» выпускаются разных модификаций: КС-120 мод. 1209; КШ-140 мод. 1407; КШ-140 мод. 1408 (со столом); КШ-140 мод. 1413 с сервировочной плоскостью и полуавтоматическим оттаиванием снеговой шубы испарителя; КС-120П мод. 1212 с полуавтоматическим оттаиванием снеговой шубы испарителя.
Каждая модель имеет два исполнения в зависимости от электрической защиты: класса 0 — без заземления и класса 1 — с заземлением.
Все модели холодильников имеют высокую степень унификации деталей и сборочных единиц. Габаритные размеры отличаются только по высоте. Электрическая схема холодильника показана на рис. 3.
Рис. 3. Электрическая схема холодильника «Саратов» КШ-140:
| М | — электродвигатель | ПО | — пусковая обмотка |
| РО | — рабочая обмотка | Р1 | — пускозащитное реле |
| В | — выключатель освещения внутреннего шкафа | Р2 | — датчик-реле температуры |
| Л | — лампа |
Ремонт холодильника
Замена холодильного агрегата.
Вынуть поддон. Отвернуть винты накладки и освободить конец чувствительного элемента (трубки сильфона) датчика-реле температуры (терморегулятора). Отвернуть на 3-4 оборота винт крепления щитка терморегулятора, нажать вверх защелку щитка с внутренней стороны рамки и вынуть его. Освободить рамку испарителя от крепежных элементов, снять ее с испарителя. Вывернуть два винта на передних кронштейнах подвески испарителя, снять испаритель с крючков задних кронштейнов и положить его на верхнюю полку холодильника.
С задней стороны холодильника отсоединить контакты электропроводки от реле. Вывернуть винты крепления конденсатора, затем винты крепления заднего фланца. Снять фланец и вынуть вкладыш.
Отсоединить кронштейн с компрессором от шкафа холодильника, вывернуть четыре винта, вывести испаритель через отверстие в задней стенке шкафа и снять холодильный агрегат.
Установить новый холодильный агрегат. Сборку выполнять в обратном порядке.
Замена датчика-реле температуры.
Вынуть поддон. Отвернуть винты накладки и освободить конец чувствительного элемента (трубки сильфона) датчика-реле температуры (терморегулятора). Отвернуть на 3-4 оборота винт крепления щитка терморегулятора, вынуть щиток из рамки испарителя. Снять ручку, вынуть датчик-реле температуры, предварительно отсоединив контакты электропроводки. Поставить исправный терморегулятор, установить щиток с прибором.
Замена пускозащитного реле.
Снять замок крепления реле на проходных контактах крышки компрессора. Снять пластинчатые зажимы выходных проводов с клемм реле. Заменить реле на новое, установив его в обратной последовательности. Для запуска компрессора напрямую удобно иметь специальный жгут (рис. 4).
Рис. 4. Специальный жгут для запуска компрессора без реле:
1 — вилка; 2 — кнопка; 3 — зажимы
Проверять запуск без реле рекомендуется следующим образом. Вынуть вилку шнура холодильника из штепсельной розетки, снять пускозащитное реле с проходных контактов компрессора. Подсоединить к соответствующим проходным контактам зажимы 3 специального жгута, вставить вилку 1 в розетку сетки и быстро (на 1-2 с) нажать кнопку 2 для включения пусковой обмотки электродвигателя компрессора.
Расположение проходных контактов на крышке компрессора показано на рис. 5.
Рис. 5. Схема расположения проходных контактов
компрессора холодильника «Саратов» КШ-140:
О —общий; П — вывод пусковой обмотки; Р— вывод рабочей обмотки
Замена дверного выключателя.
Вынуть поддон. Снять датчик-реле температуры. Поворотом втулки выключателя против часовой стрелки вынуть втулку из кронштейна и освободить пружину и выключатель. Снять с выключателя металлическую скобу, освободить контакты выключателя. Поставить исправный выключатель. При необходимости заменить контакты. Установить щиток с прибором.
Замена двери.
Снять с холодильника ограждение, выдвинуть по пазам рамки прокладку и крышку столика, освободив кронштейн двери. В холодильнике без сервировочной плоскости снять накладку. Вывернуть винты верхнего кронштейна двери и снять дверь с оси нижнего кронштейна. Освободить дверь от оси ограничителя открывания двери. Поставить новую дверь и отрегулировать зазор по уплотнительной резине и затянуть верхнюю петлю винтом.
Замена панели двери.
Вывернуть винты крепления уплотнительной резины. Снять уплотнение с панели двери. Снять с панели дверку масленки. Дверка снимается с осей панели за счет амортизации панели. Установить новую панель в обратном порядке.
Регулировка плотности прилегания двери.
Плотность прилегания двери к корпусу шкафа достигается регулировкой верхней и нижней петли двери. Зазор между уплотнителем шкафа не более 0,06 мм. Проверить можно, подложив бумагу шириной 50 мм. При качественном уплотнении она не должна свободно выниматься. Неплотное прилегание двери к корпусу шкафа регулируется перемещением верхней петли в направлении, перпендикулярном плоскости прилегания двери. Для этого необходимо ослабить болты крепления верхней петли и отрегулировать положение двери.
Неплотное прилегание нижней части двери к шкафу ликвидируется перемещением нижней петли по пазу кронштейна. После регулировки двери винты крепления верхней петли и гайка оси нижней петли должны быть затянуты. Дверь должна поворачиваться на осях без заеданий.
 |
«Саратов-103» КШМХ-335/125 |
| Общий объем, л | 335 | Температура в холодильной камере, °С | 0…+10 |
| Объем холодильной камеры, л | 210 | Суточный расход электроэнергии при температуре окружающего воздуха +25°С и температуре в морозильной камере -18°С, кВт.ч, не более | 1,5 |
| Объем морозильной камеры, л | 125 | ||
| Полезный объем, л | 270 | Мощность замораживания, кг/сут, не менее | 12,5 |
| Полезный объем холодильной камеры, л | 170 | Содержание серебра, г | 0,92676 |
| Полезный объем морозильной камеры, л | 100 | Габаритные размеры (ВхШхГ), мм | 1958х600х600 |
| Температура в морозильной камере в режиме хранения, °С, не выше | -18 | Масса, кг, не более | 85 |
Холодильник предназначен для замораживания и длительного хранения свежих пищевых продуктов, приготовления пищевого льда в морозильной камере и непродолжительного хранения продуктов в холодильной камере. Технические параметры обеспечиваются при температуре окружающего воздуха от плюс 1б°С до плюс 32°С.
Устройство холодильника
Холодильник состоит из двух камер, собранных в одном шкафу. Морозильная камера укомплектована четырьмя выдвижными сосудами и сосудом для ягод. Форма для льда помещена в один из сосудов морозильной камеры. В холодильной камере имеется: три полки решетчатые; два сосуда для овощей; полка стеклянная, расположенная над сосудами для овощей. Полки можно регулировать по высоте, устанавливая их в соответствующие пазы шкафа холодильной камеры.
Рис. 1. Внешний вид и устройство холодильника Саратов-103
В холодильнике предусмотрена возможность перенавески двери на левостороннее открывание.
На передней панели верхней части холодильника расположены: блок сигнализации и управления, лампа освещения, ручка терморегулятора холодильной камеры.
В конструкцию блока сигнализации и управления входят:
- индикатор красного свечения (аварийный режим);
- индикатор зеленого свечения (режим хранения);
- индикатор желтого свечения (режим замораживания);
- переключатель режимов работы морозильной камеры: в левом положении — режим хранения, в правом положении — режим замораживания.
Рис. 2 Электрическая схема холодильника Саратов-103:
Е — лампа освещения; К1, К2 — пускозащитное реле; КЗ — регулятор температуры морозильной камеры; К4 — регулятор температуры холодильной камеры; М1 — компрессор холодильной камеры; М2 — компрессор морозильной камеры; БСУ — блок сигнализации и управления; S1 — выключатель освещения; S2 — переключатель БСУ
Над блоком сигнализации и управления нанесены символы:
! − аварийный режим;
N − режим хранения;
S − режим замораживания;
N-S − переключатель режимов.
Холодильник выпускается с защитой от поражения электрическим током класса 0 и 1. Конструкция холодильника обеспечивает автономную работу морозильной и холодильной камер, отключение которых производится поворотом ручки соответствующего терморегулятора против часовой стрелки до щелчка.
Типовые неисправности и ремонт холодильника
| Причина | Способ устранения |
|---|---|
| Повышенный шум, дребезжание | |
| Неустойчивое положение холодильника | Правильно установить холодильник |
| Трубопровод холодильного агрегата касается корпуса холодильника | Устранить касание трубопровода |
| Включенный в электросеть холодильник не работает | |
| Отсутствует напряжение в электросети | Проверить наличие напряжения |
| Нет контакта вилки с розеткой | Обеспечить контакт. При необходимости вызвать механика |
| Талая вода не стекает в сосуд над компрессором | |
| Засорилось сливное отверстие или сливная трубка | Сливное отверстие прочистить, продуть сливную трубку |
| Запах в морозильной камере | |
| Нерегулярная и нетщательная уборка морозильной камеры | Тщательно вымыть морозильную камеру, проветрить в течение 3-4 часов |
| Хранение в морозильной камере несвежих продуктов | |
| Длительное пребывание выключенного холодильника с закрытой дверью | |
| Отсутствует сигнальный свет одного из режимов морозильной камеры | |
| Перегорел индикатор у блока сигнализации и управления | Вызвать механика |
 |
«Саратов-258» КШД-200/30 |
| Общий объем, л | 195 | Производительность получения пищевого льда за 1 час (в ванночке для льда), кг | 0,05 |
| Полезный объем низкотемпературной камеры, л | 30 | Суточный расход электроэнергии при температуре окружающего воздуха +25°С , не более | 0,94 |
| Суммарная площадь полок, м2 | 0,98 | ||
| Потребляемая мощность, Вт | 135 | Установленный срок эксплуатации, лет | 15 |
| Температура в холодильной камере, °С | 0…+10 | Содержание серебра, г | 0,851 |
| Температура в низкотемпературной камере, °С | -18 | Габаритные размеры (ВхШхГ), мм | 1480х480х590 |
| Температура в морозильной камере в режиме хранения, °С, не выше | -18 | Масса, кг, не более | 49 |
Двухкамерный холодильник «САРАТОВ-258» КШД-200/30 предназначен только для домашнего пользования — для длительного хранения продуктов в замороженном состоянии и приготовления пищевого льда в низкотемпературной камере, а также хранения свежих продуктов и охлаждения напитков в холодильной камере в бытовых условиях.
Технические параметры обеспечиваются при температуре окружающего воздуха +16…+32°С.
Устройство холодильника
Холодильник выполнен в виде напольного шкафа с установочной поверхностью. Холодильник разделен на две камеры с дверьми: холодильную и низкотемпературную. В холодильнике предусмотрена возможность перенавески дверей на левостороннее открывание.
Рис. 1 Внешний вид холодильника «САРАТОВ-258»
Охлаждение продуктов в холодильнике осуществляется холодильным агрегатом, состоящим из компрессора, двух испарителей, конденсатора, системы трубопроводов и пускозашитной аппаратуры.
Температурный режим в холодильнике устанавливается поворотом ручки терморегулятора и поддерживаемся автоматически. При этом, в случае недостаточного охлаждения, ручку следует повернуть в направлении часовой стрелки, при переохлаждении — в противоположном направлении. В зависимости от условий эксплуатации потребитель сам устанавливает необходимый режим работы холодильника. Для отключения холодильника необходимо отсоединить от сети вилку.
Рис. 2 Схема электрическая холодильника Саратов-258
Е − лампа; S − выключатель; Ш − шкаф; К1 − реле пускозащитное; К2 − датчик-реле температуры; С − конденсатор; М − компрессор
Установленные в холодильнике приборы: терморегулятор и пускозашитное реле опломбированы и в процессе эксплуатации регулировке не подлежат.
Оттайка испарителя холодильной камеры производится автоматически в цикле работы холодильного агрегата. При отключении компрессора иней на испарителе начинает таять и талая вода, стекая в воронку и далее по дренажной системе, попадает в ванночку для талой воды, где испаряется за счет тепла, выделяемого компрессором
Примечание.
Наличие влаги, инея, оттаявших или замерзших капель на плоскости испарителя и наличие «снеговой шубы» на входной трубке испарителя является нормальным рабочим состоянием холодильника с испарителем «плачущего» типа.
Типовые неисправности и ремонт холодильника
| Причина | Способ устранения |
|---|---|
| Повышенный шум, дребезжание, шум работающего холодильника | |
| Неправильно установлен холодильник | При помощи регулировочных опор отрегулируйте устойчивое положение холодильника |
| Трубопроводы холодильного агрегата касаются корпуса холодильника или стены | Устранить касание трубопроводов, осторожно отогнув трубки |
| Посторонний предмет между задней стенкой шкафа и конденсатором | Убрать посторонний предмет |
| Включенный в электросеть холодильник не работает | |
| Отсутствует напряжение в электросети | Проверить наличие напряжения. |
| Нет контакта вилки с розеткой | Обеспечить контакт |
| Талая вода не стекает в ванночку на компрессоре | |
| Отверстие в воронке засорено или имеет жировую пленку | Прочистить отверстие в воронке |
| Пережата сливная трубка | Распрямить трубку в теплой воде |
| Запах в холодильнике | |
| Негерметичная упаковка продуктов, выделяющих запах (лекарства и т.д.) | Тщательно вымыть холодильник, протереть и проветрить в течение 3-4 часов |
| Неудовлетворительная уборка холодильника | |
| Длительное пребывание выключенного холодильника с закрытой дверью | |
| Лампа не горит, холодильный агрегат работает нормально | |
| Перегорела лампа | Отключить холодильник, отвернуть винт, снять плафон, заменить лампу |
 |
холодильники: «Саратов-544» КШ-160 «Саратов-545» КШ-120 «Саратов-557» КШ-300 |
| САРАТОВ-544 | САРАТОВ-545 | САРАТОВ-557 | |
|---|---|---|---|
| Общий объем холодильной камеры, л | 165 | 122 | 304 |
| Полезный объем, л | 155 | 112 | 240 |
| Суточный расход электроэнергии при температуре окружающего воздуха 25С, КВтч, не более |
1,59 | 1,25 | 1,9 |
| Средняя температура в холодильной камере, С | +2…+10 | +2…+10 | 0…+10 |
| Габаритные размеры (ВхШхГ), мм | 1145х480х590 | 875х480х590 | 1958х600х600 |
| Масса холодильника, кг, не более | 45 | 38 | 80 |
| Содержание серебра, гр | 0,78 | 0,78 | 0,78 |
| Содержание алюминия, кг | 2,6 | 2,6 | 2,6 |
| Содержание меди, кг | 1,2 | 1,2 | 1,2 |
Холодильник предназначен для хранения и охлаждения напитков и скоропортящихся продуктов. Технические параметры обеспечиваются при температуре окружающего воздуха +16…+32°С.
Устройство холодильника
Дверь холодильника изготовлена из стеклопакета с металлическим обрамлением. В холодильнике предусмотрена возможность перенавески двери на левостороннее открывание. Испаритель расположен на задней стенке внутренней камеры.
Рис. 1 Внешний вид и устройство холодильников «Саратов544, 545, 557»
Оттаивание испарителя холодильной камеры происходит автоматически за счет тепла, выделяемого продуктами при каждой «стоянке» холодильного агрегата. Влага с испарителя стекает в воронку, через сливную трубку отводится за пределы камеры в ванночку для сбора талой воды, расположенную на компрессоре.
Холодильник выпускается с электрозащитой класса «1» — штепсельная вилка и входящие элементы соединены электрически с заземлением.
Рис. 1 Схема электрическая «Саратов 544, 545, 557»:
EL — лампа компактная люминисцентная; S — выключатель; Ш — шкаф; К1 — реле пускозащитное; К2 — датчик-реле температуры: С — конденсатор; М — компрессор; L — аппарат пускорегулирующий
Типовые неисправности и ремонт холодильника
| Причина | Способ устранения |
|---|---|
| Повышенный шум, дребезжание | |
| Неустойчивое положение холодильника | Правильно установить холодильник |
| Трубопровод холодильного агрегата касается корпуса холодильника | Устранить касание трубопровода |
| Включенный в электросеть холодильник не работает | |
| Отсутствует напряжение в электросети | Проверить наличие напряжения |
| Нет контакта вилки с розеткой | Обеспечить контакт. При необходимости вызвать механика |
| Появляется запах в холодильнике | |
| Нерегулярная и нетщательная уборка морозильной камеры | Тщательно вымыть морозильную камеру, проветрить в течение 3-4 часов |
| Длительное пребывание выключенного холодильника с закрытой дверью |
| |
холодильники: «Саратов-549» «Саратов-550» |
| САРАТОВ-549 | САРАТОВ-550 | |
|---|---|---|
| Общий объем холодильной камеры, л | 165 | 122 |
| Суточный расход электроэнергии при температуре окружающего воздуха 25С, КВтч, не более |
1,05 | 0,95 |
| Класс защиты от поражения электрическим током | 0 или 1 | 0 или 1 |
| Средняя температура в холодильной камере, С | 0…+5 | 0…+5 |
| Габаритные размеры (ШхГхВ), мм | 480х590х1115 | 480х590х875 |
| Масса холодильника, кг, не более | 42 | 36,5 |
| Содержание серебра, гр | 0,777 | 0,777 |
| Содержание алюминия, кг | 1,931 | 1,931 |
| Содержание меди, кг | 1,592 | 1,592 |
Однокамерный холодильник предназначен только для домашнего пользования — для хранения и охлаждения напитков и скоропортящихся продуктов. Технические параметры обеспечиваются при температуре окружающего воздуха +16…+32°С.
Устройство холодильника
С целью обеспечения более удобного размещения холодильника в интерьере кухни в его конструкции предусмотрена возможность перенавески дверей для левостороннего открывания.
Рис. 3 Внешний вид и устройство холодильников «Саратов 549, 550»
Испаритель расположен на задней стенке внутренней камеры. Оттаивание испарителя холодильной камеры происходит автоматически за счет тепла, выделяемого продуктами при каждой остановке компрессора. Влага с испарителя стекает в воронку, через сливную трубку отводится за пределы камеры в ванночку для сбора талой воды, расположенную на компрессоре, и испаряется за счет тепла, выделяемого компрессором.
Рис. 1 Схема электрическая «Саратов 549, 550»:
EL — лампа компактная люминисцентная; S — выключатель; Ш — шкаф; К1 — реле пускозащитное; К2 — датчик-реле температуры: С — конденсатор; М — компрессор; L — аппарат пускорегулирующий
Типовые неисправности и ремонт холодильника
| Причина | Способ устранения |
|---|---|
| Повышенный шум, дребезжание | |
| Неустойчивое положение холодильника | Правильно установить холодильник |
| Трубопровод холодильного агрегата касается корпуса холодильника | Устранить касание, осторожно отогнув трубопровод |
| Включенный в электросеть холодильник не работает | |
| Отсутствует напряжение в электросети | Проверить наличие напряжения |
| Нет контакта вилки с розеткой | Обеспечить контакт. При необходимости вызвать механика |
| Появляется запах в холодильнике | |
| Нерегулярная и нетщательная уборка морозильной камеры | Тщательно вымыть морозильную камеру, проветрить в течение 3-4 часов |
| Длительное пребывание выключенного холодильника с закрытой дверью | |
| При оттайке испарителя вона не стекает в ванночку | |
| Отверстие воронки засорено или имеет жировую пленку | Прочистить отверстие в воронке. Воронку очистить от жировой пленки. При неустранении неисправности вызвать механика |
| Лампа не горит, холодильный агрегат работает нормально | |
| Перегорела лампа или неисправен выключатель | Отключить холодильник. Заменить лампу, если лампа не загорится — вызвать механика |
| Электродвигатель гудит, но не запускается, срабатывает тепловое реле (слышны характерные щелчки) | |
| Пониженное напряжение осветительной сети (более 15% по отношению к номинальному) | Вызвать механика |
Статья подготовлена по материалам книги издательства СОЛОН-Пресс Серии Ремонт №35 «Ремонт холодильников» Д. А. Лепаев, В. В. Коляда 2005
