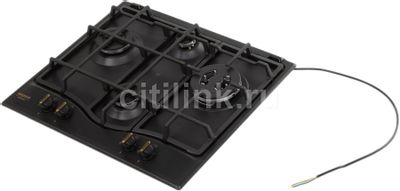

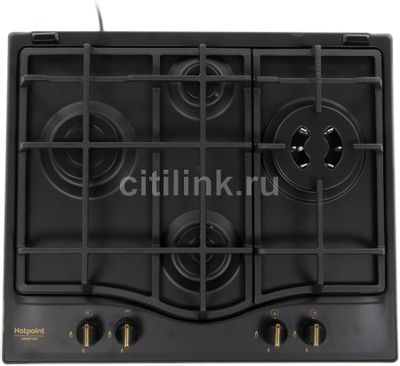

Газовая варочная панель Hotpoint-Ariston PCN 640T(AN) GH R /HA, независимая, антрацит
Код товара: 1139059
Нет в наличии
Последний раз товар был 19 марта
Введите ваш e-mail *
- Количество конфорок: 4; общая мощность: 8550 Вт;
- Материал поверхности: металл;
- Материал решетки: чугун;
- Особенности: электроподжиг в поворотной ручке, газ-контроль, конфорка WOK,
- Размеры (ШxГ): 590 х 510 мм;

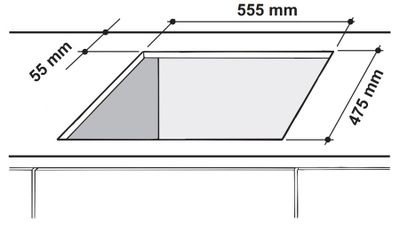

- Размеры ниши для встраивания (ШxГ): 555 х 475 мм;
Появились вопросы о товаре?
- Количество конфорок: 4; общая мощность: 8550 Вт;
- Материал поверхности: металл;
- Материал решетки: чугун;
- Особенности: электроподжиг в поворотной ручке, газ-контроль, конфорка WOK,
- Размеры (ШxГ): 590 х 510 мм;
- Размеры ниши для встраивания (ШxГ): 555 х 475 мм;
