Huter 1500 триммер бензиновый инструкция по применению

www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

. Москва, Каширский проезд, д. 17, строение 5

Ред. 5

www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

. Москва, Каширский проезд, д. 17, строение 5

Уважаемый покупатель!

Благодарим Вас за то, что приобрели бензиновый триммер торговой марки

«Hűter».

Продукция «Hűter» отличается надежностью и высоким качеством исполнения. При покупке изделия в розничной торговой сети требуйте проверки его

работоспособности и комплектности, а также штампа торгующей организации и даты продажи в гарантийном талоне.

www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

. Москва, Каширский проезд, д. 17, строение 5

1. ОБЩИЕ СВЕДЕНИЯ

Перед началом использования бензинового триммера внимательно ознакомьтесь с данным руководством по эксплуатации. В инструкции подробно описан процесс подготовки, запуска и технического ухода за устройством. Следуйте данным инструкциям, и триммер станет для Вас надежным помощником на долгие годы.

Представленная документация содержит минимально необходимые сведения для применения изделия. Изготовитель вправе вносить в конструкцию и комплектацию изменения, которые могут быть не отражены в настоящем документе, без предварительного уведомления. Внешний вид изделия, так же, может отличаться от изображения в руководстве по эксплуатации. Дата производства указана в серийном номере устройства в формате ггмм с 16 по 19 символы.

ВНИМАНИЕ!

Изделие является источником повышенной пожароопасности, взрывоопасности. Комплексное техническое обслуживание и ремонт в объеме, превышающем перечисленные данным руководством операции, должны производиться квалифицированным персоналом в специализированных сервисных центрах. Установка, эксплуатация и необходимое техническое обслуживание изделия производится пользователем и допускается только после изучения руководства по эксплуатации.

Особое внимание следует уделить разделу «Требования безопасности».

Назначение:

Триммер бензиновый с карбюраторным двухтактным двигателем внутреннего сгорания, (в дальнейшем — триммер), предназначен для скашивания травы и мелких кустарников на приусадебных и прочих участках.

www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

. Москва, Каширский проезд, д. 17, строение 5

Ред. 5

2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Безопасная работа изделия возможна только после внимательного изучения потребителем настоящего Руководства перед проведением работ.

2.1.Запрещается использовать триммер лицам, находящимся в состоянии физического утомления или под воздействием алкоголя, наркотических и лекарственных средств. Так же не допускается использование триммера детьми или неподготовленными лицами.

2.2.Работая с триммером, используйте защитные средства (соответствующая одежда, перчатки или рукавицы, защитные очки, наушники, каску).

2.3.Запрещается использовать триммер вблизи легковоспламеняющихся и взрывчатых веществ, при высоком уровне влажности, во время дождя, а также на расстоянии менее чем 15 метров от посторонних лиц.

2.4.Категорически запрещается использовать триммер с поврежденным кожухом или без него. Запрещается использовать триммер без глушителя.

2.5.Категорически запрещается устанавливать металлическую проволоку, спицы и иные материалы вместо лески, а также использовать режущий диск с механическими повреждениями.

2.6.Перед запуском убедитесь в целостности триммера. Режущий диск должен вращаться свободно.

2.7.При работе выбирайте правильную позицию, Ваше неустойчивое положение может привести к тяжёлым травмам.

2.8.Не оставляйте включенный триммер без присмотра.

2.9.Не снимайте крышку топливного бака при работающем двигателе. Если при заполнении бака топливо прольется, обязательно вытрите пятна топлива сухой тканью и смените место перед пуском двигателя.

2.10.Не используйте топливную смесь для чистки триммера.

2.11.Любые мероприятия по обслуживанию и замене осуществлять только

при выключенном триммере.

www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

. Москва, Каширский проезд, д. 17, строение 5

2.12.Следите за исправным состоянием триммера. В случае отказа, появления шума, вибрации, стука, искр, пламени, заедания или иных признаков неисправности немедленно заглушить двигатель.

2.13.Запрещается выполнять какие-либо изменения конструкции триммера, нарушать целостность корпуса, пытаться вскрывать и самостоятельно ремонтировать триммер.

2.14.Запрещается ронять и бросать триммер.

2.15.Косить разрешается только в светлое время суток или при мощном освещении. Во время длительного кошения следует делать перерывы.

ВНИМАНИЕ!

Выхлопные газы токсичны и опасны для здоровья. ЗАПРЕЩАЕТСЯ ЗАПУСКАТЬ ДВИГАТЕЛЬ ИЗДЕЛИЯ В ЗАКРЫТОМ ИЛИ ПЛОХО ПРОВЕТРИВАЕМОМ ПОМЕЩЕНИИ. БЕНЗИН И ЕГО ПАРЫ ЛЕГКО ВОСПЛАМЕНЯЕМЫ И ВЗРЫВООПАСНЫ!

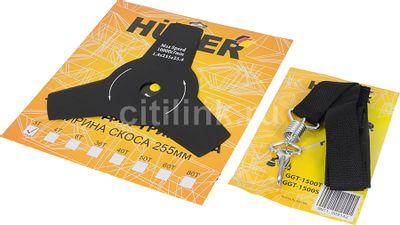

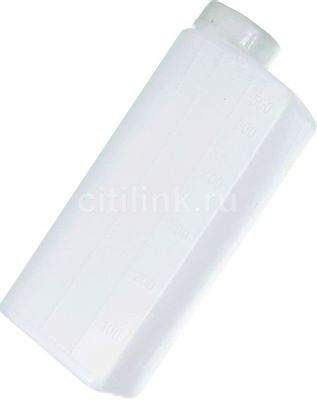

3. КОМПЛЕКТАЦИЯ

Двигатель в сборе — 1 шт.

Штанга в сборе с редуктором* — 1 шт.Защитный кожух — 1 шт.

Режущий диск — 1 шт.

Катушка с леской — 1 шт.

Рукоятки управления (левая и правая) — 1 шт.Ранцевый ремень** — 1 шт.

Комплект ключей – 1 шт.

Паспорт продукции — 1 шт.Защитные очки**

* для моделей «S» штанга состоит из двух частей и поставляется в разобранном виде ** в зависимости от комплектации

Производитель сохраняет за собой право вносить поправки и изменять комплектацию устройства, не влияющие на параметры устройства, без указания в паспорте.

www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

. Москва, Каширский проезд, д. 17, строение 5

Ред. 5

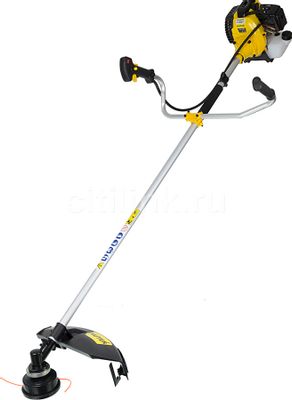

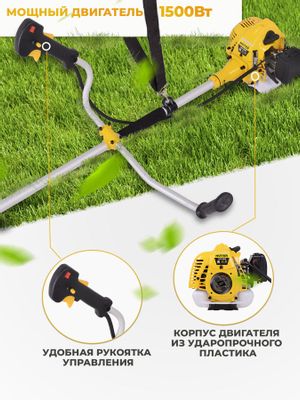

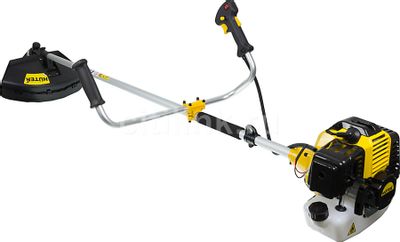

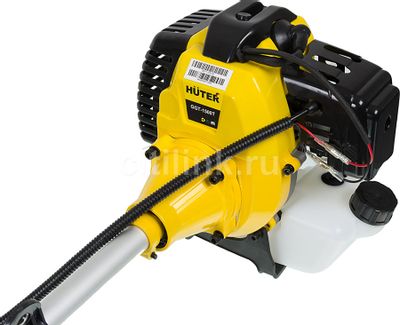

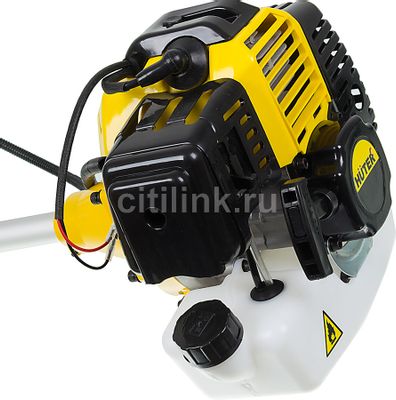

4. УСТРОЙСТВО ТРИММЕРА

www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

. Москва, Каширский проезд, д. 17, строение 5

6.СБОРКА

6.1.Соедините две части штанги. Для этого зажмите и удерживайте стопорный концевик на конце нижней части штанги и соедините обе части таким образом, чтобы концевик попал в специальное отверстие в соединительной муфте.

Рис. 1 Сборка штанги

6.2. Зафиксируйте соединительную муфту, затянув специальный винт. Убедитесь в отсутствии люфта.

Рис. 2 Фиксация соединительной муфты

www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

. Москва, Каширский проезд, д. 17, строение 5

Ред. 5

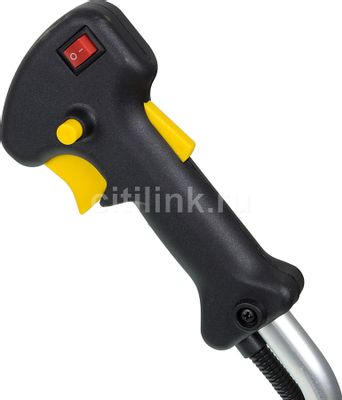

6.3. Открутите кронштейн для крепления рукояток управления ключом из комплекта, снимите его и установите правую рукоятку управления. Слегка затяните болты.

Рис. 3 Установка правой рукоятки управления

6.4. Установите правую рукоятку в кронштейн и надежно затяните все болты.

Рис. 4 Установка левой рукоятки управления

6.5. Соедините штангу с корпусом двигателя и надежно зафиксируйте болтами из комплекта.

www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

. Москва, Каширский проезд, д. 17, строение 5

Рис. 5 Установка штанги

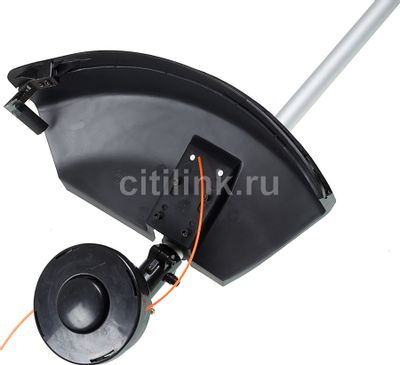

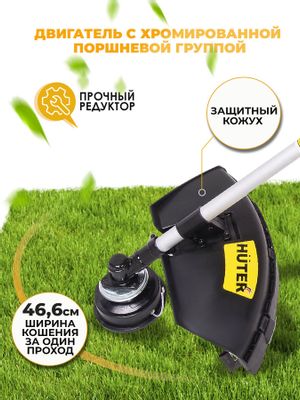

6.6. Установите защитный кожух при помощи болтов и гаек из комплекта.

Рис. 6 Установка Защитного кожуха

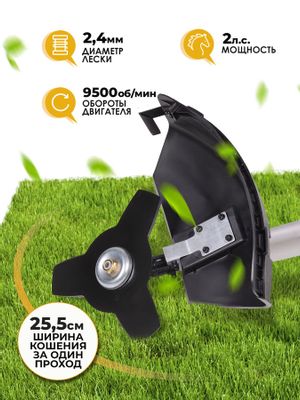

6.7. Закрепите головку с леской или режущий диск.

Для крепления головки с леской совместите отверстие в ступице вала с отверстием в чашке редуктора. Вставьте отвертку или шестигранный ключ из комплекта через отверстие в чашке редуктора в отверстие в ступице вала, тем самым обездвижив ее.

Мы используем файлы cookie.  Подробнее

Мы используем файлы cookie для вашего удобства пользования сайтом и повышения качества рекомендаций.  Подробнее

+ 287 бонусов за покупку

чтобы получить их

Варианты получения заказа

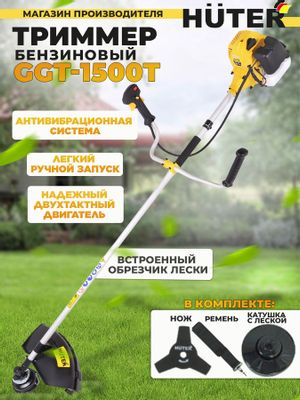

Характеристики Триммер садовый Huter GGT-1500S

Информация о товаре носит справочный характер и не является публичной офертой. Характеристики, комплект поставки и внешний вид товара могут отличаться от указанных или быть изменены производителем без предварительного уведомления. Перед покупкой проверяйте информацию на официальном сайте производителя.

Если вы заметили ошибку или неточность в описании товара, пожалуйста, выделите часть текста с ошибкой и нажмите кнопку «Сообщить об ошибке».

Все отзывы

Формат файла: PDF

Доступность: Бесплатно как и все руководства на сайте. Без регистрации и SMS.

Дополнительно: Чтение инструкции онлайн

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Оглавление инструкции

• Страница 1 из 21
  1
• Страница 2 из 21
  2
• Страница 3 из 21
  СОДЕРЖАНИЕ 1. Введение…………………………………………………………………………………3 2. Правила техники безопасности………………………………………………………3 3. Технические характеристики…………………………………………………………4 4. Сборка…………………………………………………………………………………..…5 5. Указания по эксплуатации………………………………………………..………….…8 6. Обкатка
• Страница 4 из 21
  9. Не снимайте крышку топливного бака при работающем двигателе. Если при заполнении бака топливо прольется, обязательно вытрите пятна топлива сухой тканью и смените место перед пуском двигателя. 10. Не используйте топливную смесь для чистки триммера. 11. Любые мероприятия по обслуживанию и замене
• Страница 5 из 21
  СБОРКА Устройство триммера 1 2 3 4 5 6 7 8 9 10 11 12 Рукоятка стартера Стартер Рычаг управления воздушной заслонкой Колпачок высоковольтного провода Крышка топливного бака Глушитель Левая рукоятка Корпус двигателя Топливный бак Правая рукоятка управления Нижняя часть крепления рукоятки Кольцо для
• Страница 6 из 21
  1.Штанга.( для модели GGT-1500S ) Выжмите фиксирующий рычаг системы крепления, и соедините обе части штанги. Крепление фиксирующего рычага должно войти в направляющий паз на нижней штанге. Правильно собранное соединение нельзя разомкнуть без нажатия фиксирующего рычага. Затяните дополнительное
• Страница 7 из 21
  Рис. 3 Рис. 4 3. Установка защитного кожуха • Состыковать отверстия в защитном кожухе с отверстиями в планке крепления. (рис.4) • Закрепить защитный кожух к планке болтами с шайбами с помощью шестигранного ключа. 4. Установка плечевого ремня • Присоедините карабин плечевого ремня к кольцу для
• Страница 8 из 21
  • Установите режущий нож на ступицу. • Убедитесь, что режущий нож правильно отцентрирован и лежит на проточке ступицы. • Установите на вал чашку крепления. • Установите (наживите) гайку на вал. Проверьте правильность установки ножа. • Удерживая стопорный стержень одной рукой, надежно затяните гайку
• Страница 9 из 21
  4. На ручке управления установите зажигание в положение «ВКЛЮЧЕНО». 5. На ручке управления нажмите курок газа и зафиксируйте его. 6. Придерживайте триммер одной рукой, свободной рукой потяните за ручку стартера до его «зацепления». Резко потяните, до первого запуска двигателя (рис11). Рис.9 Рис.10
• Страница 10 из 21
  Остановка триммера 1. Отпустить рычаг управления дроссельной заслонкой. Двигатель должен немного остыть, работая на холостых оборотах. 2. Перевести выключатель зажигания по направлению стрелки, указанной на рукоятке управления, в положение «STOP». ПРЕДУПРЕЖДЕНИЕ. После выработки топливной смеси из
• Страница 11 из 21
  ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 1. Воздушный фильтр Производить очистку или замену поролонового элемента воздушного фильтра каждые 10 часов работы. Состояние воздушного фильтра является одним из основных условий надежной работы двигателя. • Снимите кожух защиты воздушного фильтра (рис.15). • Вытащите
• Страница 12 из 21
  Рис.17 Рис.18 Возможные неисправности Неисправность Двигатель не запускается Причина Выключатель зажигания находится в положении STOP «Выключено». Пустой топливный бак. Резиновый колпачок ручной подкачки топлива нажат Карбюратор переливает топливо (из-за неправильного порядка запуска). Старая или
• Страница 13 из 21
  Старая или неправильно приготовленная топливная смесь. воздушный фильтр. Слить топливную смесь из топливного бака. Залить чистую, свежую топливную смесь. ХРАНЕНИЕ Хранить триммер необходимо в чистом виде в сухом помещении, недоступном для посторонних, детей и животных. Перед длительным хранением
• Страница 14 из 21
  Единая служба технической поддержки E-mail: servis@huter.su Web site: http://www.huter.su Адрес вашего сервисного центра: ____________________________________________________________________________________________
• Страница 15 из 21
  СВИДЕТЕЛЬСТВО О ПРИЕМКЕ Бензиновый триммер “Huter” серии GGT _________________________ № _____________________________________________________________ признан годным для эксплуатации Дата продажи _____________________ Я покупатель/представитель фирмы ________________________________ С условиями
• Страница 16 из 21
  Дорогой покупатель! Мы выражаем Вам огромную признательность за Ваш выбор. Мы сделали все возможное, чтобы данное изделие удовлетворяло Вашим запросам, а качество соответствовало лучшим мировым образцам. Компания производитель устанавливает официальный срок службы на бензиновые триммеры 5 лет, при
• Страница 17 из 21
  17
• Страница 18 из 21
  18
• Страница 19 из 21
  19
• Страница 20 из 21
  «Hűter Elektrische Technik» GmbH www.huter.su Ред.2 20
