Требуется руководство для вашей Champion GG951DC Генератор? Ниже вы можете просмотреть и загрузить бесплатно руководство в формате PDF. Кроме того, приведены часто задаваемые вопросы, рейтинг изделия и отзывы пользователей, что позволит оптимально использовать ваше изделие. Если это не то руководство, которое вы искали, – свяжитесь с нами.
Ваше устройство неисправно, и в руководстве отсутствует решение? Перейдите в Repair Café для получения бесплатных ремонтных услуг.
Руководство
Рейтинг
Сообщите нам, что вы думаете о Champion GG951DC Генератор, оставив оценку продукта. Хотите поделиться вашими впечатлениями от данного изделия или задать вопрос? Вы можете оставить комментарий в нижней части страницы.
Довольны ли вы данным изделием Champion?
Да Нет
Будьте первым, кто оценит это изделие
0 голоса

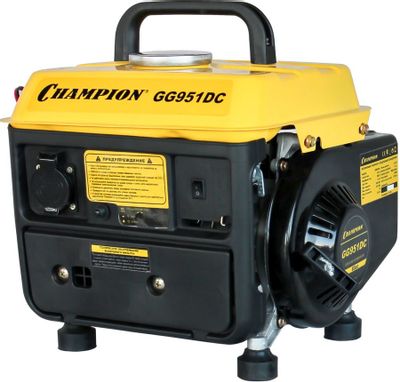

Бензиновый генератор CHAMPION GG951DC, 220/12 В, 0.72кВт
- Мощность: номинальная 0.65 кВт при 220 В, максимальная 0.72 кВт при 220 В,
- Розетки: 230В (16А) 1 шт,
- Двигатель: бензиновый, 2-х тактный, 63 см3;
- Топливный бак: 4.2 л;
- Старт: ручной,
- Вес: 15.9 кг;
Появились вопросы о товаре?
- Мощность: номинальная 0.65 кВт при 220 В, максимальная 0.72 кВт при 220 В,
- Розетки: 230В (16А) 1 шт,
- Двигатель: бензиновый, 2-х тактный, 63 см3;
- Топливный бак: 4.2 л;
- Старт: ручной,
- Вес: 15.9 кг;
Появились вопросы о товаре?
Хочу быть в курсе акций и новинок
Контакты
- Журнал
- Акции
- Покупателям
- Информация
- Доставка
- Гарантия
- Кредит и рассрочка
- Сервисные центры
- Услуги
- Корпоративным клиентам
- Аренда помещений
- Партнёрская программа
- Обзоры
- Форум
- Клуб Ситилинк
- Конфигуратор
- Подбор расходных материалов
- Ситилинк
- Новости
- Вакансии
- Документы
Мы используем файлы cookie. Подробнее
Мы используем файлы cookie для вашего удобства пользования сайтом и повышения качества рекомендаций. Подробнее
Бензиновый Генератор Champion GG951DC инструкция на русском языке, характеристики
Технические характеристики
| Тип электростанции | бензиновая |
| Тип запуска | ручной |
| Число фаз | 1 (220 вольт) |
| Объем двигателя | 63 куб.см |
| Мощность двигателя | 2 л.с. |
| Число цилиндров | 1 |
| Число тактов | 2 |
| Тип охлаждения | воздушное |
| Объем резервуара | 4.5 л |
| Тип генератора | синхронный |
| Активная мощность | 650 Вт |
| Максимальная мощность | 720 Вт |
| Глушитель | есть |
| Число розеток 220 В | 1 |
| Выход 12 В | есть, 1 розетка |
| Вес устройства | 19 кг |
Отзывы
- Дешевизна, вес, малый шум.
2016-07-05 12:42
Преимущества
Дешевизна, вес, малый шум.
Недостатки
Трудный запуск после простоя и особенно труден запуск зимой (приходится впрыскивать топливо в воздухозаборник или в камеру сгорания), при малой нагрузке напряжение «гуляет» 200-240.
Штатную свечу зажигания лучше заменить на качественный аналог (лучше выбрать «погорячее»), т. к. штатная быстро обрастает нагаром и начинают «плавать» обороты и напряжение. В крышке воздухозаборника просверлил отверстие и заклеил… Читать далее
Отзыв оставлен на Я.Маркет
- Цена
2016-11-17 12:42
Недостатки
Крышка бака слабовата
Странное дело, на выходе из генератора нет привычной фазы и ноля, контролька светится на обоих проводах. Т.е. как бы две фазы одновременно. Лампочки горят, телевизор работает, а вот фазозависимый котел (через инверторный стабилизатор) пишет ошибку… Читать далее
Отзыв оставлен на Я.Маркет
- Цена, цена и еще раз цена.
2017-05-01 12:42
Преимущества
Цена, цена и еще раз цена.
Недостатки
Пока не замечено.
Увидел в рознице за 3364руб, решил купить, если не подойдет — продать. Задача аварийно запитать холодильник (163вт на компрессоре)+ ноутбук (90вт)+нет бук (не знаю сколько) ну и освещение (2-3лампы по 15вт)+юсб зарядки для гаджетов (телефонов). Еще… Читать далее
Отзыв оставлен на Я.Маркет
(скачивание инструкции бесплатно)
Формат файла: PDF
Доступность: Бесплатно как и все руководства на сайте. Без регистрации и SMS.
Дополнительно: Чтение инструкции онлайн
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
БЕНЗИНОВЫЙ ГЕНЕРАТОР
GG951DC
АГ 85
Страница:
(1 из 20)
навигация
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Оглавление инструкции
- Страница 1 из 21
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ БЕНЗИНОВЫЙ ГЕНЕРАТОР GG951DC АГ 85 - Страница 2 из 21
2 СОДЕРЖАНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ …………………………………………………………… 3 ВВЕДЕНИЕ ……………………………………………………………………………………………….. 4 РАБОЧАЯ ЗОНА - Страница 3 из 21
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Характиристики Модель GG951DC ДВИГАТЕЛЬ Тип двигателя Бензиновый, одноцилиндровый, двухтактный, c воздушным охлаждением Мощность двигателя (кВт/л.с.) 1,5/2 63 Рабочий объем двигателя (см3) Объем топл. бака (л) 4,5 Способ запуска ручной Топливо Смесь бензина (октановое - Страница 4 из 21
4 ВВЕДЕНИЕ Уважаемый пользователь! Благодарим за покупку продукции Champion. В данном руководстве приведены правила эксплуатации инструмента Champion. Перед началом работ внимательно прочтите руководство. Эксплуатируйте инструмент в соответствии с правилами и с учетом требований безопасности, а так - Страница 5 из 21
5 ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ Внимательно прочтите данное руководство. Ознакомьтесь с генератором и его работой, прежде чем приступать к эксплуатации. Ознакомьтесь с работой рычагов управления. Знайте, что делать в экстренных ситуациях. Обратите особое внимание на информацию, которой предшествуют - Страница 6 из 21
6 • • • • • могут попасть в движущиеся части генератора и привести к травме. Избегайте непроизвольного запуска. При выключении генератора, убедитесь, что выключатель напряжения и ключ зажигания находиться в положении Off(Выкл.). Перед включением убедитесь в отсутствии посторонних предметов на - Страница 7 из 21
7 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ Во избежание несчастных случаев во время работы, обслуживания или ремонта генератора, соблюдайте данные правила. • Не курите при заправке бака топливом. • Вытирайте пролившееся топливо и храните в безопасном месте одежду, пропитанную топливом. • Не заправляйте бак - Страница 8 из 21
8 РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ И ОРГАНОВ УПРАВЛЕНИЯ На рисунках 1,2 показаны расположение основных узлов и органов управления дизельного генератора. 3 2 3 4 5 6 2 1 4 1 1.Стартер ручной 2.Кран топливный 3. Бак топливный 4.Опора генератора Рис.2 1. Крышка воздушного фильтра 2. Розетка 220В/16А 3. - Страница 9 из 21
9 УСЛОВИЯ ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА Генератор предназначен для использования, как аварийный источник электроснабжения. Не используйте генератор длительное время в профессиональном режиме. Не превышайте номинальной мощности генератора. Всегда обязательно учитывайте суммарную мощность всех - Страница 10 из 21
10 жидкостей! Во всех случаях работа по заземлению должна выполняться специалистом! ВНИМАНИЕ! Категорически запрещается использовать генератор без заземления! ТРЕБОВАНИЯ ПО МОЩНОСТИ ВНИМАНИЕ! При выборе генератора необходимо учитывать суммарную мощность всех подключаемых потребителей. Учитывать тип - Страница 11 из 21
11 Вт и cosφ=0,8. Полная мощность, которую рубанок будет потреблять от генератора 1000:0.8=1250 ВА. Но любой генератор имеет свой собственный cosφ, который также необходимо учитывать. При средней величине cosφ 0,85 ваш рубанок будет потреблять уже 1250:0,85=1470 ВА. Если учесть минимально - Страница 12 из 21
12 ПОДГОТОВКА К РАБОТЕ ВНИМАНИЕ! ТОПЛИВО Запрещается приготавливать топливную смесь в баке генератора. ВНИМАНИЕ! Для приготовления топливной смеси используйте неэтилированный бензин с октановым числом 92, смешанный с моторным маслом для двухтактных двигателей с воздушным охлаждением, в пропорции - Страница 13 из 21
13 когда не заливайте чистый бензин для заправки двигателя вашего генератора. Выход из строя двигателя в результате эксплуатации на чистом бензине, с неправильно приготовленной или старой топливной смесью, не подлежит гарантийному ремонту. ВНИМАНИЕ! Используйте для хранения и приготовления - Страница 14 из 21
14 ЭКСПЛУАТАЦИЯ ГЕНЕРАТОРА ЗАПУСК ДВИГАТЕЛЯ ОСТАНОВКА ДВИГАТЕЛЯ 1. В случае возникновения аварийной ситуации, для экстренной остановки генератора переведите выключатель зажигания в положение «O»(Выкл.). Для остановки генератора в нормальном рабочем режиме необходимо выполнять следующие действия: 1. - Страница 15 из 21
15 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Для поддержания высокой эффективности работы генератора необходимо периодически проверять его техническое состояние и выполнять необходимые регулировки. В таблице, приведенной ниже, указана периодичность технического обслуживания и виды выполняемых работ. ВНИМАНИЕ! - Страница 16 из 21
16 ОБСЛУЖИВАНИЕ ВОЗДУШНОГО ФИЛЬТРА (РИС.4) ОБСЛУЖИВАНИЕ СВЕЧИ ЗАЖИГАНИЯ (РИС.5) Загрязнение воздушного фильтра может препятствовать проходу воздуха на образование топливной смеси. Для предотвращения неисправностей двигателя надо осуществлять регулярное обслуживание воздушного фильтра. При работе в - Страница 17 из 21
17 СВЕЧА ЗАЖИГАНИЯ СВЕЧНОЙ КЛЮЧ 0,70-0,80 MM ШАЙБА Рис.5 ВНИМАНИЕ! Свеча зажигания должна быть надежно затянута. Не завернутая должным образом или чрезмерно затянутая свеча зажигания может привести к повреждению двигателя - Страница 18 из 21
18 ХРАНЕНИЕ И ТРАНСПОРТИРОВКА ХРАНЕНИЕ ОКОНЧАНИЕ ХРАНЕНИЯ Если предполагается, что генератор не будет эксплуатироваться длительное время, то необходимо выполнить специальные мероприятия по консервации. Место хранения агрегата должно быть защищено от пыли и атмосферных воздействий (дождь, снег, - Страница 19 из 21
19 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ АГРЕГАТА И МЕТОДЫ ИХ УСТРАНЕНИЯ ДВИГАТЕЛЬ Возможная причина Метод устранения Двигатель не запускается Некачественное топливо Заменить топливо Не поступает топливо в карбюратор Проверить открыт или нет топливный кран Нет искры на свече зажигания Проверить и заменить свечи - Страница 20 из 21
ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ВНОСИТЬ ИЗМЕНЕНИЯ В КОНСТРУКЦИЮ ОТДЕЛЬНЫХ ДЕТАЛЕЙ И УЗЛОВ, НЕ УХУДШАЮЩИХ КАЧЕСТВО ИЗДЕЛИЯ, БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ. ПОСЛЕ ПРОЧТЕНИЯ ИНСТРУКЦИИ СОХРАНИТЕ ЕЕ В ДОСТУПНОМ НАДЕЖНОМ МЕСТЕ. www.championtool.ru - Страница 21 из 21
Skip to navigation
Skip to content
-
Описание
-
Инструкция и деталировка
-
Reviews
CHAMPION GG951DC – бензиновый генератор малой мощности для бытового использования.
- Количество фаз/напряжение сети, (В/Гц) – 1/230/50
- Номинальная мощность генератора, (кВт) – 0,65
- Максимальная мощность генератора, (кВт) – 0,72
- Вес, (кг) – 15,9
- Тип двигателя – топливо 2-тактный/ топливная смесь
- Мощность двигателя, (кВт/л.с) – 1/1,36
- Объем двигателя, (см3) – 63
- Объем топливного бака, (л) – 4,2
- Максимальный расход топлива, (г/кВт•ч)/(л/ч) – 950/-
- Тип стартера – ручной
- Счетчик моточасов – нет
- Тип генератора – синхронный
- Тип ротора – щеточный
- Регулировка напряжения – конденсаторная
- Розетки, (В/А) – 12/8,3 +230/16
- Транспортировочный комплект – нет
- Коэффициент мощности, (cosФ) – 1
- Материал обмоток ротора и статора – алюминий
Based on 0 reviews
0.0 overall
Brands Carousel
-
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ БЕНЗИНОВЫЙ ГЕНЕРАТОР GG951DC АГ 85
-
2 СОДЕРЖАНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ..................................................................... 3 ВВЕДЕНИЕ .............................................................................................................. 4 РАБОЧАЯ ЗОНА ........................................................................................................ 5 ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ ...................................................................... 5 ЛИЧНАЯ БЕЗОПАСНОСТЬ....................................................................................... 5 ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ ................................................................... 5 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ ........................................................ 7 РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ И ОРГАНОВ УПРАВЛЕНИЯ ................ 8 УСЛОВИЯ ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ...................................................... 9 УСТРОЙСТВО ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ .......................................................... 9 ТРЕБОВАНИЯ ПО МОЩНОСТИ ............................................................................ 10 ТИПЫ НАГРУЗОК И ПУСКОВОЙ ТОК ................................................................... 10 ПРАВИЛА ПОДКЛЮЧЕНИЯ (ОТКЛ.) ПОТРЕБИТЕЛЕЙ К ГЕНЕРАТОРУ............. 11 АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ПЕРЕМЕННОГО ТОКА ............................. 11 РОЗЕТКА 12В .......................................................................................................... 11 ПОДГОТОВКА К РАБОТЕ ..................................................................................... 12 ТОПЛИВО ................................................................................................................. 12 ПРАВИЛА ПРИГОТОВЛЕНИЯ ТОПЛИВНОЙ СМЕСИ .......................................... 12 ЗАПОЛНЕНИЕ ТОПЛИВНОГО БАКА ..................................................................... 12 ЭКСПЛУАТАЦИЯ ГЕНЕРАТОРА ........................................................................... 14 ЗАПУСК ДВИГАТЕЛЯ .............................................................................................. 14 ОСТАНОВКА ДВИГАТЕЛЯ ...................................................................................... 14 ОБКАТКА ГЕНЕРАТОРА .......................................................................................... 14 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ..................................................................... 15 ОБСЛУЖИВАНИЕ ВОЗДУШНОГО ФИЛЬТРА ........................................................ 16 ОБСЛУЖИВАНИЕ СВЕЧИ ЗАЖИГАНИЯ ............................................................... 16 ХРАНЕНИЕ И ТРАНСПОРТИРОВКА ................................................................... 18 ХРАНЕНИЕ .............................................................................................................. 18 ОКОНЧАНИЕ ХРАНЕНИЯ ....................................................................................... 18 ТРАНСПОРТИРОВКА .............................................................................................. 18 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ АГРЕГАТА И МЕТОДЫ ИХ УСТРАНЕНИЯ ............................................................................. 19 ДВИГАТЕЛЬ ............................................................................................................. 19 ГЕНЕРАТОР ............................................................................................................. 19
-
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Модель Характиристики GG951DC ДВИГАТЕЛЬ Тип двигателя Бензиновый, одноцилиндровый, двухтактный, c воздушным охлаждением Мощность двигателя (кВт/л.с.) 1,5/2 Рабочий объем двигателя (см ) 63 3 Объем топл. бака (л) 4,5 Способ запуска ручной Топливо Смесь бензина (октановое число не менее 92) и масла для двухтактных двигателей Champion в соотношении 50:1 ГЕНЕРАТОР Макс. мощность (кВт) 0,72 Ном. мощность (кВт) 0,65 Ном. напряжение (В) 220 Фаза 1 Коэффициент мощности (cosФ) 1 Номинальная частота (Гц) 50 Розетки 220В/12В 1/1 ГЕНЕРАТОРНАЯ УСТАНОВКА Вес нетто (кг) 18,5 - Технические характеристики могут быть изменены без предварительного уведомления. ВНИМАНИЕ! Проведение самостоятельного ремонта или обслуживания (кроме оговоренных в инструкции), а также любое изменение конструкции генератора, лишает вас пра- ва на гарантийное обслуживание.
Количество фаз/напряжение сети, (В/Гц)
1/230/50
Номинальная мощность генератора, (кВт)
0,65
Максимальная мощность генератора, (кВт)
0,72
Смотреть все характеристики
Профессиональный тип изделий CHAMPION предназначен для профессионального использования и предпринимательской деятельности без ограничения количества часов эксплуатации. Гарантийный срок изделия составляет 3 месяца со дня передачи изделия покупателю. Изменения распространяются на всю технику CHAMPION, проданную с 01.01.2023.
Рекомендуемая цена. Может отличаться у разных дилеров.
Выбрать дилера
Технические характеристики
Количество фаз/напряжение сети, (В/Гц)
1/230/50
Номинальная мощность генератора, (кВт)
0,65
Максимальная мощность генератора, (кВт)
0,72
2-тактный/ топливная смесь
Мощность двигателя, (кВт/л.с)
1/1,36
Объем топливного бака, (л)
4,2
Максимальный расход топлива, (г/кВт ч)/(л/ч)
950/-
Транспортировочный комплект
нет
Коэффициент мощности, (cosФ)
1
Материал обмоток ротора и статора
алюминий
