ИНСТРУКЦИЯ ПО КЛАДКЕ ИЗ ГАЗОБЕТОНА

Быстро, точно, экономно — так, тремя словами, можно описать способ работы со строительной системой YTONG®. Характеристики и преимущества газобетона YTONG® проверены несколькими поколениями профессиональных строителей, поскольку это стеновой материал с 80-летней историей. Чтобы в полной мере ощутить все преимущества этого исключительного материала, необходимо соблюдать рекомендуемый технологический процесс.

Ответы на вопросы, касающиеся принятия оптимальных решений на этапе подготовки и выполнения работ, правильной кладки стен и использования отдельных компонентов системы YTONG®, Вы найдете в данной Инструкции. Она предназначается как для строителей, которые уже имеют опыт работы с системой YTONG®, так и для тех, кто только учится с ней работать. Знание Вами технологических операций облегчит и упростит проведение всех строительных работ и повысит их производительность. Результатом будут высококачественные постройки с прекрасными потребительскими качествами, которые будут долго служить своим владельцам и пользователям.

Использование упаковки

	Блоки YTONG® поставлются на поддонах, защищенных от влияния атмосферных факторов фирменной термоусадочной пленкой. Во время производства строительных работ рекомендуется распаковывать поддоны и вынимать из них столько блоков, сколько можно уложить в течение одного рабочего дня. Блоки, которые остались на поддоне, нужно укрыть пленкой.
	Пленка может быть успешно использована для защиты сооружаемых стен от воздействия осадков.

Гидроизоляция фундамента

Перед началом кладки стен необходимо произвести проверку горизонтальности фундамента (плиты, ленточных фундаментов), а также, по необходимости, выравнивание. Допустимое отклонение составляет 30 мм.

	Перед тем как приступить к кладке стен, следует выполнить гидроизоляцию фундамента. Очистите поверхность фундамента щеткой, уложите рулонный гидроизоляционный материал. Соединение полос производится с нахлестом не менее 150 мм.
	Произведите точные обмеры контуров будущих наружных стен в соответствии с проектом!

Первый ряд стены

Точность укладки первого слоя блоков YTONG® влияет на последующие ряды, а в результате — на точность строительства всего дома, поэтому данной операции необходимо уделить особое внимание!

	Кладка первого ряда стен начинается с закладывания блока в каждом углу здания. Блоки первого ряда кладутся на цементно-песчаный раствор толщиной не менее 20 мм по всей поверхности блока, при этом она может изменяться в зависимости от неровности фундамента.
	Первым закладывается блок в самом высоком углу здания, уровень которого определяется с помощью нивелира. Разница по высоте отдельных углов дома не должна превышать 30 мм.
	Горизонтальное и вертикальное положение блоков контролируется с помощью уровня и при необходимости корректируется резиновым молотком.
	Между установленными угловыми блоками растягиваем шнур-причалку и заполняем ряд. Если расстояние между углами превышает 10 метров, то между угловыми блоками устанавливается дополнительный блок, за который закрепляется шнур. Данная мера предотвратит его провисание. Заполняем первый ряд.
	Имеющиеся неровности кладки устраняем при помощи шлифовальной доски или рубанка. Мелкие загрязнения и пыль удаляем щеткой.

Подготовка кладочного раствора

	Для подготовки раствора YTONG® для тонкошовной кладки требуются простые инструменты: электродрель с установленной перемешивающей лопастью, пластиковая емкость для размешивания раствора и вода.
	В чистую емкость наливаем необходимое количество воды в соответствии с инструкцией, приведенной на упаковке.
	Добавляем сухую растворную смесь YTONG® и размешиваем до однородной массы.
	Рекомендуется затворить водой сразу весь мешок раствора. Этого количества готовой смеси хватает для возведения приблизительно 1,5 м3 кладки газобетонных блоков.
	Консистенция раствора должна быть пластичной, т.е. чтобы при нанесении раствора зубчатой кельмой бороздки сохраняли свою форму, не растекались. В то же время раствор не должен быть слишком густым.

Резка блоков

	Длина стен дома чаще всего не бывает кратной длине блока, поэтому появляется необходимость дополнения ее резаными блоками.
	При строительстве частных домов резку блоков YTONG® проще всего осуществлять ручной ножовкой YTONG®.
	Чтобы распил получился более точным, необходимо отметить карандашом линию резки на двух сторонах блока — горизонтальной и вертикальной.
	Чтобы получить гладкую поверхность и обеспечить хорошее сцепление раствора с блоком, поверхность блока выравниваем рубанком или шлифовальной доской.
	При строительстве многоэтажных домов для резки блоков рекомендуется использовать ленточную электропилу, которая обеспечит быстроту и безопасность резки. Блоки размещаются на передвижном столе пилы.

Кладка несущих стен

К кладке очередных рядов стен следует приступать после схватывания цементного раствора, т.е. спустя 1–2 часа после кладки первого ряда.

Благодаря высокой геометрической точности раз меров блоков YTONG® последующие ряды кладем на раствор YTONG® для тонкошовной кладки.

	Кладку несущих стен начинаем с закладки угловых блоков. Каждый уложенный блок требует выравнивания не только по горизонтали, но и по вертикали.
	После закладки углов следует растянуть шнур-причалку, как это делалось при кладке первого ряда, и заполнить очередной ряд.
	Наносим раствор YTONG® для тонкошовной кладки на горизонтальную поверхность блока с помощью кельмы YTONG® соответствующей ширины, затем, перевернув кельму, равномерно распределяем по всей поверхности блока.
	Раствор также наносится на вертикальную поверхность блока посредством прижатия кельмы к нижней части вертикальной стенки блока и перемещением ее вверх, не отрывая.
	Очередные ряды наружных углов кладем попеременно, используя перевязку.
	Глубина плашковой перевязки должна составлять не менее 10 см.
	Длина крайних блоков, например, на краях (дверных и оконных) проемов или углов здания должна быть ≥ 11,5 см.
	Имеющиеся неровности кладки устраняем при помощи шлифовальной доски или рубанка. Мелкие загрязнения и пыль удаляем щеткой.

Связка внешних и внутренних НЕСУЩИХ стен

	Проверяем кладку в месте будущей стены; имеющиеся неровности устраняем рубанком. Тщательно очищаем поверхность кладки от пыли и загрязнений!
	Несущая внутренняя стена связывается с наружной стеной кладкой при помощи перевязки. Первый ряд блоков кладется на цементно-песчаный раствор толщиной не менее 20 мм. При этом необходимо постоянно проверять совпадение уровней стен по горизонтали.
	Уровень блоков выравнивается с помощью резинового молотка
	Необходимо следить за точностью кладки блока по горизонтали и вертикали.
	Деталь связки внутренней и наружной стен. При кладке используется инструмент YTONG®.
	Раствор также наносится на вертикальную поверхность блока.

Кладка перегородок

	В соответствии с проектом дома обозначаем на несущей стене место для будущей перегородки. Разметка должна быть строго перпендикулярна фундаменту.
	В месте, где будет перегородка, в клеевой шов вкладывается гибкая связь из нержавеющей стали. Анкеры одним концом монтируются в несущую стену, а другим концом — в шов перегородки.
	Гибкие связи кладки закрепляются в шве гвоздями. Первый ряд блоков кладется на цементно-песчаный раствор.
	При дальнейшей кладке необходимо следить за тем, чтобы раствор укладывался по всей ее ширине. Гибкие связи кладки вкладываются в каждый второй ряд блоков несущей стены.
	Гибкие связи кладки можно монтировать в слой раствора и без гвоздей — путем вдавливания.
	Анкеровка дополнительно возводимой перегородки. Гибкие связи крепятся к несущей кладке дюбелем. Для крепления перегородок к перекрытиям используются гибкие связи кладки или монтажная пена.

Армирование под оконным проемом

	Если ширина оконного проема более 1,80 м, то под предполагаемым окном в предпоследнем ряду блоков следует монтировать горизонтальную арматуру. Обозначаем на поверхности блоков планируемую длину оконных проемов. Длина арматуры должна быть длиннее оконного проема не менее чем на 0,5 м с каждой стороны.
	При помощи ручного штробореза YTONG® в средней части кладки блоков делаем пазы, соответствующие длине арматуры.
	Паз должен иметь размеры не менее 40 х 40 мм.
	Тщательно удаляем пыль, которая образовалась при вырезке пазов. Благодаря этому раствор будет иметь лучшее сцепление с блоками.
	Перед заполнением паза раствором и укладкой арматуры необходимо увлажнить паз водой.
	Заполняем цементным раствором подготовленный паз до половины глубины. Для этого можно использовать и раствор YTONG® для тонкошовной кладки блоков.
	Вкладываем в паз стальной стержень (арматуру), лучше всего — из профилированной стали диаметром не менее 6 мм.
	После погружения стержня в цементный раствор полностью заполняем паз раствором, при необходимости удаляем мастерком его излишек. Выравниваем поверхность кладки, удаляем щёткой загрязнения и пыль.
	Для продолжения работы нет необходимости в технологическом перерыве.
	Приступаем к кладке очередного ряда блоков, который будет находиться непосредственно под оконным проемом. При этом необходимо следить за перевязкой блоков минимум на 10 см.
	Блоки кладутся на тонкий слой раствора YTONG® для тонкошовной кладки.

Перемычки YTONG® для несущих и ненесущих внешних и внутренних стен

	Перемычки имеют высоту 125 мм и достигают своей несущей способности перекрытием как минимум одним рядом кладки блоков YTONG®. Необходимая ширина перекрытия получается из комбинации готовых перемычек YTONG® разной ширины. Глубина опоры составляет минимум 250 мм. В местах опирания перемычки укладываются на раствор YTONG® для тонкошовной кладки.
	Для наружной стены толщиной 50 см можно использовать две перемычки шириной 175 мм и перемычку с шириной 150 мм. (Альтернативно — четыре перемычки с шириной 125 мм)
	Перемычка укладывается так, чтобы напечатанная на ней стрелка указывала вверх.
	При использовании комбинаций из перемычек связывание между ними осуществляется за счет раствора YTONG® для тонкошовной кладки.

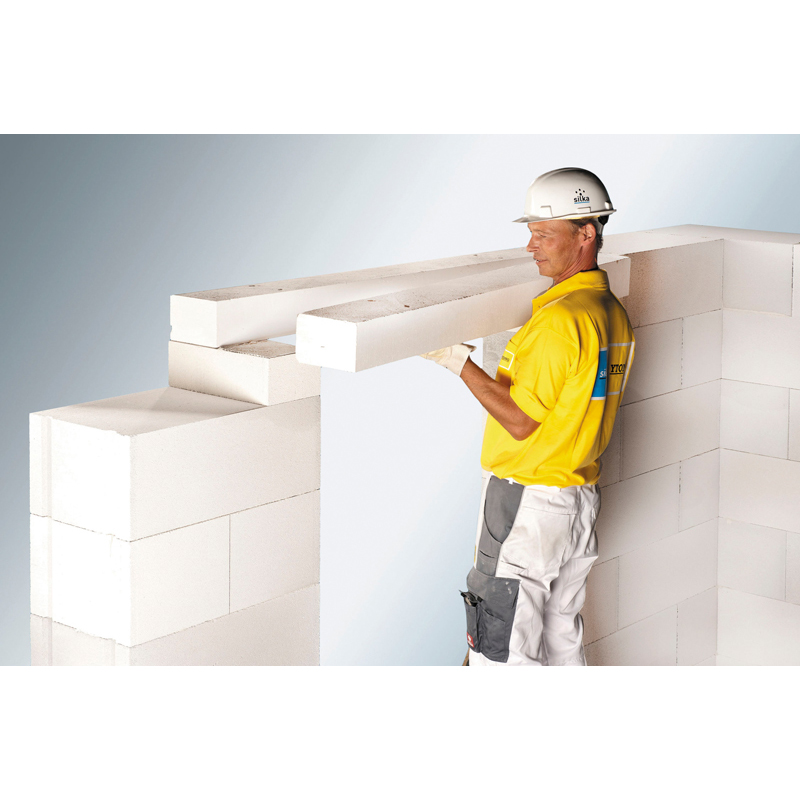

	Укладывание следующей перемычки.
	Все перемычки должны плотно прилегать друг к другу.
	Положение перемычки регулируется при помощи резинового молотка.
	Укладывание следующей перемычки.
	Укладывание следующей перемычки.
	Неровности на поверхности перемычек выравниваются рубанком YTONG®.
	После этого поверхность должна быть очищена щеткой от грязи и пыли
	Если перемычки укладываются на блоки со стандартной высотой, то для достижения требуемой высоты стены может потребоваться выравнивающий слой из блоков.
	Также перемычка может быть уложена на блоки с предварительным выпилом. Глубина опирания не менее 250 мм.
	Максимальная длина перемычки должна составлять не более 1,25 м. При большей длине требуются дополнительные опоры.
	Блоки укладываются на перемычку на раствор YTONG® для тонкошовной кладки. Вертикальные стыки при этом также осуществляются с применением тонкошовного раствора (вне зависимости от наличия системы «паз-гребень»).
	Обратите внимание на то, что необходимо распределять раствор в стыках по всей поверхности блоков.
	Блоки выравниваются при помощи резинового молотка.
	Перемычки приобретают несущую способность после затвердевания раствора YTONG® для тонкошовной кладки. После затвердевания раствора поддержка монтажа может быть удалена.

Перемычки из U-образных блоков YTONG®

	U-образные блоки YTONG® являются элементами опалубки для железобетона. Железобетонная часть должна иметь соответствующее проведенным расчетам армирование. Для армирования лучше всего подходит пространственный арматурный каркас.
	U-образные блоки YTONG® укладываются на подготовленное горизонтальное основание. Эту функцию отлично выполняет доска или брус. Основание должно иметь надежную опору, чтобы во время заливки перемычка не прогибалась.
	U-образные блоки YTONG® укладываются на подготовленное основание так, чтобы глубина опирания перемычки составляла не менее 250 мм.
	Вертикальные швы межд U-образными блоками заполняются раствором YTONG® для тонкошовной кладки блоков.
	Проверяем ровность кладки U-образных блоков YTONG®.
	Блоки выравниваются с помощью резинового молотка.
	Закладываем и фиксируем арматурные каркасы.
	Арматурные каркасы укладываются ближе к внутренней грани U-перемычки.
	Между внешней стенкой U-перемычки и арматурным каркасом вкладывается теплоизоляция.
	Изображение правильно подготовленной перед бетонированием перемычки из U-образных блоков YTONG®.
	Перед началом бетонирования смачиваем водой U-перемычку.
	Для бетонирования применяем бетон установленного проектом класса.
	Тщательно уплотняем бетон.
	Выравниваем поверхность залитого бетона.

Перемычка приобретает несущую способность только после полного затвердевания бетона.

Удаление временных опор допускается только после достижения несущей способности перемычки.

Соединение кладки из газобетона YTONG® с другими материалами

Соединение блоков YTONG® с кладкой ограждающих стен из кирпича

При строительстве многослойных стен кладка ограждающей стены (как правило, из кирпича) крепится к несущей стене из блоков YTONG® при помощи гибких анкеров. Анкеры выполняются из нержавеющей или оцинкованной стали и устанавливаются из расчета всреднем не менее 5 шт. на 1 кв. м. Анкер размещается в шве между блоками YTONG® в процессе кладки стены, а затем, при возведении кирпичной стенки, отгибается и заводится в соответствующий шов кирпичной стены.

Крепление ограждающей кирпичной кладки к стене из газобетонных блоков YTONG® осуществляется при помощи специальных анкеров с передвижными влагозащитными шайбами.

Соединение блоков YTONG® с железобетоном

	Часто однослойные стены из блоков YTONG® используются как заполнение железобетонного каркаса. При этом места примыкания блоков к железобетону заполняются цементно-песчаным раствором.
	Соединение стены, заполняющей каркас, с ж/б колонной или перпендикулярной ж/б стеной выполняется при помощи металлических связей, располагаемых через каждые 2-3 слоя блоков YTONG®. При этом одна часть связи помещается в шве кладки из блоков и крепится специальными гвоздями, а вторая часть крепится к боковой поверхности столба или стены.

Примыкание блоков YTONG® к перекрытиям

Места примыкания блоков YTONG® к перекрытиям или балкам каркасной конструкции заполняются монтажной пеной, благодаря чему стена приобретает дополнительную устойчивость.

Практический совет: как получить гладкую и ровную стену

	Образовавшиеся при кладке блоков щели или неровности заполняем раствором, который получаем при смешивании раствора для тонкошовной кладки YTONG® с пылью, оставшейся после резки блоков YTONG®, или специальным раствором, предназначенным для этой цели.
	Избыток раствора удаляем после его затвердения при помощи куска блока YTONG®.

Монтаж сборно-монолитного перекрытия YTONG®

Складирование материалов

Балки складируются на ровной поверхности не более чем в 6 рядов.

Первый ряд балок укладывается на деревянные бруски толщиной не менее 5 см, шириной не менее 10 см. Расстояние между прокладками не более 1,5 метров, расстояние от концов балки до первой прокладки не более 1 метра. Каждый следующий ряд балок складируется на деревянные прокладки, толщина которых не менее 4 см и ширина не менее 8 см. Прокладки всех рядов балок должны быть расположены на одной вертикали.

«T»-образные блоки должны укладываться на ровное основание. Паллеты должны храниться на ровной, очень устойчивой поверхности, не более чем в двух уровнях. Блоки следует защищать от дождя и снега.

Монтаж сборных конструкций

Внимание! Перед началом работ следует помнить о том, что при монтаже нельзя использовать сильно поврежденные элементы (треснутая бетонная пята балки, деформированная или лопнувшая арматура, сломанный блок, блок с отломанным зубцом).

Монтаж балок производится вручную или с применением средств малой механизации.

При монтаже балки укладываются на очищенную горизонтальную поверхность стены. Если на верхней части кладки из блоков YTONG® имеются небольшие неровности, то их необходимо сгладить при помощи рубанка и создать ровную горизонтальную поверхность для опоры. В случае наличия ярко выраженных неровностей (более 15 мм), а также при пролётах более 6 м, рекомендуется использовать бетонную или цементно-песчаную стяжку М-100 толщиной не менее 50 мм, армированную согласно проекту.

Организация временных опор

	Балки на время монтажа и бетонирования должны иметь промежуточные временные опоры — телескопические стойки и профильные трубы 80х40х3 мм в качестве подпорных реек. Несущая способность перекрытия, на которое передают нагрузку временные опоры, должна быть не менее 400 кг/м².
	При отсутствии инвентарных телескопических стоек допускается использовать деревянные монтажные опоры в виде столбов диаметром 140-160 мм или брусков. Профильные металлические трубы допускается заменять подпорными рейками из досок сечением не менее 50х120 мм (или бруски размером не менее 100х100 мм), установленными горизонтально ребром вверх и закрепленными на опорных столбах или инвентарных телескопических стойках.
	При этом расстояние между подпорными рейками и расстояние между опорными столбами (стойками), удерживающими одну и ту же подпорную рейку, должны быть не более 1,6 м. При использовании в качестве подпорок деревянных брусков или досок необходимо обеспечить прочность формы опорной конструкции за счет диагонального укрепления столбов с помощью прибитых досок в двух непараллельных направлениях.

При возведении конструкций перекрытия в многоэтажных зданиях опоры под перекрытия устанавливаются соосно, т.е. опоры на каждом этаже здания должны устанавливаться ПО ОДНОЙ ОСИ.

Не рекомендуется ставить опоры на замeрзший грунт.

Чтобы обезопасить опорную конструкцию от погружения в землю и распределить нагрузку на нижнее перекрытие, под столбы необходимо уложить подкладки.

Перед началом сбора перекрытия необходимо произвести проверку правильности установки опорной конструкции!

Внимание! Запрещается использовать в качестве подпорных реек доски, имеющие сучковатую структуру, выходящую на опорную поверхность.

Внимание! Запрещается производить наращивание стоек из двух или более коротких досок. Таким образом, стойка должна быть изготовлена из единого элемента.

Монтаж Т-образных блоков YTONG® (блоков перекрытия)

	Т-образные блоки YTONG® укладываются вручную вдоль продольного направления балок. Зазор между соседними блоками должен быть минимальным.
	Первый и последний блоки перекрытия между двумя балками должны быть подогнаны к внутреннему краю опорной стены. Возможен вынос блока на стену при соблюдении достаточной ширины и армирования монолитного пояса, определенных проектом.
	Блоки-вкладыши первого (от стены) ряда сборно-монолитного перекрытия опираются одной стороной на балку, а другой на стену или ригель. Минимальная зона опоры составляет 20 мм. Размеры блоков перекрытия разрешается корректировать путем распиливания. Блок с обработанным линейным размером всегда укладывается только крайним поверх стены с выносом минимум 20 мм. Для перемещения по уложенным блокам-вкладышам необходимо организовать настилы из досок толщиной не менее 30 мм или фанеры толщиной не менее 20 мм. На перекрытие, которое находится в состоянии установки, нельзя складировать стройматериал.
	Если толщина внутренних несущих стен меньше 25 см, не рекомендуется укладывать балки в одну линию. При большей толщине стены балки можно укладывать в одну линию.
	После монтажа сборных элементов перекрытия на верхние стержни арматуры балок укладывается арматурная сетка 100х100х5 мм. Ее положение, высота установки и связь с верхней арматурой балки определяется проектом. Стыковка отдельных сеток между собой осуществляются с нахлестом шириной не менее 150 мм.

Монолитный пояс

Монолитный пояс — это элемент, связывающий несущие стены здания по всему периметру. Он фиксирует всю конструкцию здания, придавая ей пространственную жесткость. Монолитный пояс обычно устраивается в уровне межэтажного перекрытия и всегда выполняется замкнутым. Правильно собранный монолитный пояс способен воспринимать и распределять возникающие опасные нагрузки на стеновую коробку здания.

	В перекрытиях длиной до 6 метров для армирования монолитного пояса монтируем минимум 3 продольных стержня Ø10 мм. Диаметр проволоки для хомутов = 4,5 мм, расстояние между хомутами = 250 мм. В перекрытиях большей длины для армирования монолитного пояса монтируем минимум 4 продольных стержня Ø12 мм. Диаметр проволоки для хомутов = 5,5 мм, расстояние между хомутами = 300 мм.
	Монолитный пояс укладывается в уровне перекрытия и бетонируется одновременно с перекрытием. Продольную арматуру пояса необходимо последовательно связывать внахлест (длина нахлеста минимум 900 мм), также возможна сварка. Особо важной является стыковка арматуры в углах.

Конструкция перекрытия

1. Стеновой блок YTONG®
2. Конструкция пола
3. Бетонная заливка (В20), армированная сеткой
4. Блок перекрытия YTONG®
5. Штукатурка
6. Балка перекрытия YTONG®
7. Монолитный пояс
8. Зона опоры блока перекрытия (мин. 20 мм)

Бетонирование

Внимание! Бетонирование производится при температуре выше +5°С!

Перед началом бетонирования сборно-монолитных перекрытий необходимо произвести контрольный осмотр опорных элементов конструкции на предмет соответствия их требованиям настоящей инструкции.

Внимание! Перед бетонированием все поверхности элементов перекрытия необходимо очистить от мусора и пыли. В противном случае блоки-вкладыши могут не схватиться с бетоном.

Перед бетонированием перекрытие необходимо увлажнить.

	Бетонирование монолитной части производится мелкозернистым (максимальная величина зерен — 10 мм) тяжелым бетоном классом не ниже В20 с использованием бетононасоса, крана с бадьей или тележек. При бетонировании следует избегать излишних концентрированных нагрузок, которые могут возникнуть при подаче большого количества бетонной смеси в одно место перекрытия.
	Уплотняем бетон штыкованием или утрамбовываем с помощью вибратора.

Арматура несущих балок, бетонной заливки и монолитного пояса должна быть перед бетонированием очищена от грязи, пыли и коррозии.

В случае возникновения визуального прогиба конструкции (прогиба опорных стоек или подпорных реек) при заливке бетоном работы на данном участке необходимо немедленно прекратить. Дальнейшие работы допускается проводить только после выяснения причин и устранения всех недоделок.

Бетонирование перекрытия ведется захватками. Ширина захватки не менее 620 мм.

Внимание! Бетонирование захватки должно быть проведено за одну рабочую смену.

На период схватывания уложенную бетонную смесь необходимо предохранять от пересыхания и периодически увлажнять.

Внимание! Запрещается производить дополнительные укрепления опорных элементов во время проведения бетонирования данного участка перекрытия.

Внимание! При проведении бетонирования перекрытий КАТЕГОРИЧЕСКИ запрещается нахождение людей под перекрытиями!!!

Cнятие опор

Снятие промежуточных опор допускается только в том случае, если бетон набрал 70% проектной прочности. При средней температуре выше 10 градусов снимать опоры можно через 10 дней, от 5 до 10 градусов — через 20 дней.

При снятии опор необходимо следить за тем, чтобы не были повреждены отдельные фрагменты перекрытий, особенно блоки.

Полностью опорную конструкцию можно снять уже по истечении 28 дней, когда бетон достигнет нормативной прочности 20 МПа.

Прокладка внутренних коммуникаций

	Отверстия для электрических розеток и выключателей высверливаются при помощи безударной низкооборотной дрели с нужной насадкой.
	Наносим на стену линии прокладки внутренней проводки и коммуникаций. Для получения прямолинейных пазов прибиваем к стене направляющую доску. Пазы удобнее всего сделать с помощью ручного штробореза YTONG®, который направляется вдоль доски YTONG®.
	Укладка проводки в газобетонных блоках

Подготовка ниш

	При подготовке ниш сначала помечаем на блоках размеры выреза.
	Ручной или электрической ленточной пилой делаем перпендикулярные врезки на необходимом расстоянии друг от друга.
	По горизонтали обозначенные места вырубаются молотком-киркой.
	Ниша подготовлена и может быть использована, например, для канализационного стояка.

Вследствие ослабления теплоизоляции не рекомендуется делать ниши в наружных стенах.

Раствор и инструменты YTONG®

	Раствор YTONG® для тонкошовной кладки Благодаря минимальным отклонениям геометрических размеров блоков YTONG® их кладка легко производится на тонкослойный клеевой раствор. Наряду с увеличением скорости выполнения кладочных работ благодаря тонкослойной технологии выполнения швов, уменьшение толщины швов улучшает теплоизоляционные храктеристики стеновой кладки.
	Кельма С помощью кельм, соответствующих толщине блоков, наносится тонкослойный клеевой раствор YTONG®.
	Ножовка для ячеистого бетона Ножовка для ячеистого бетона YTONG® служит для быстрого изготовления доборных блоков, выступов и т.д.
	Штроборез (резец) Штроборез служит для быстрого изготовления каналов, например, для прокладки электропроводки.
	Рубанок для ячеистого бетона Предназначен для выравнивания существенных неровностей кладки.
	Шлифовальная доска для ячеистого бетона Служит для удаления возможных шероховатостей на горизонтальной поверхности стены.
	Уголок YTONG® Предназначен для ровного распиливания изделий из ячеистого бетона.
	Шнур строительный YTONG® Применяется, как ориентир во время кладки стен и монтаже различных конструкций. Катушка 100 м.
	Киянка YTONG® Специальный резиновый молоток для работы с газобетонными блоками. Обращаем внимание: металлический молоток серьeзно повреждает блоки. Для работы настоятельно рекомендуем использовать резиновый молоток.
	Уровень YTONG® Используется для контроля уровней горизонтальных и вертикальных плоскостей. Длина 80 см.
	Шпатель YTONG® Служит для заполнения сколов, щелей, неровностей и швов кладки изделий из ячеистого бетона. Длина 60 мм.

Заголовок:

Общие положения

Технология строительства из газоблоков YTONG® вполне доступна любому человеку без опыта и качество кладки в целом определяется только способностью и желанием каменщика строго придерживаться требований инструкций, максимально детализированной по узлам и элементам в книгах бренда на странице baubuch.ytong-silka.de.

В этом материале максимально сжато изложены основы кладки с рекомендациями по наиболее простым и эффективным конструктивным решениям для малоэтажного частного дома из типовых газоблоков и сопутствующих продуктов бренда.

Важно: Кладку наружных несущих стен оптимально по трудозатратам и денежным вложениям выполнять в один ряд с выбором толщины (ширины) материала по классу прочности и приведенному сопротивлению теплопередаче для конкретного климатического региона страны.

Заводская упаковка паллет.

Газоблоки YTONG® поставляются со складов штабелированными на паллетах с упаковкой полиэтиленовой пленкой для защиты от внешних воздействий.

Превентивные работы с фундаментом.

Даже если фундамент забит на профессиональном уровне по проектным размерам, необходимо:

Кладка первого ряда блоков.

Подготовка клеевого состава, подгонка блоков по размеру, выравнивание плоскости и горизонтали рядов.

Кладка и армирование несущих стен.

Кладка второго и всех последующих рядов несущих стен выполняется аналогично первому ряду:

Армирование рядов несущих стен в одно-двухэтажных домах выполняется через каждые 2 ряда на третий, армирование углов каркаса дома через ряд или по проекту. Для кладки из газоблоков ≤ 365 мм с помощью штробореза YTONG® формируются две параллельные канавки шириной и толщиной 4 см под арматуру, перевязка армирования в углах для стен толщиной ≤ 365 мм и >365 мм показана на рисунках.

Важно: При строительстве на подвижных грунтах, на облегченных фундаментах, использовании ж/б плит перекрытия рекомендуется усиление углов несущего каркаса, а также стеновых проемов окон и дверей с помощью О-блоков с армированием решеткой из 10 мм арматуры и заливкой монолитным бетоном.

Связка наружных и внутренних НЕСУЩИХ стен

Кладка внутренних ненесущих перегородок

Если кладка внутренней стены выполняется после возведения несущих стен, то гибкая связь подгибается для усиления жесткости и вбивается в требуемое место наружной стены молотком.

Обустройство оконных/дверных проемов с готовыми перемычками и сборными перемычками из U-блоков

Оконные и дверные проемы могут быть перекрыты, как готовыми армированными перемычками YTONG®, так и сборными из U-блоков. Низ оконного проема должен быть усилен армированием, которое выполняется двумя нитками арматуры диаметром 10 мм при толщине стены ≥ 36,5 см, и в одну нитку при толщине стены менее 36,5 см с заходом по обе стороны проема не менее, чем на 50 см. Вертикальные швы перевязки блоков стенового проема должны находиться от края на расстоянии l ≥ 0,5 • h, ноне менее 12,5 см.

Канавки под армирование формируются с помощью штробореза YTONG® шириной и глубиной 4 см, очищаются щеткой и воздухом под давлением.

При армировании в подготовленную канавку укладывается цементно-песчаный раствор марки прочности не менее М10, затем вдавливается арматура и поверхность сравнивается с плоскостью постели ряда.

Технологической выдержки для застывания раствора не нужно и поэтому сразу после армирования можно проводить дальнейшие работы по кладке стен.

Для перекрытия оконных или дверных проемов используют:

— готовые армированные перемычки YTONG® типоразмеров по ширине 115, 150 и 175 мм и высотой 125 мм.

Ширина перемычек подбирается по толщине кладки – для 300 мм стены 2 перемычки по 150 мм, для 375 мм – 2 по 115 мм и одна 150 мм, для 400 мм — 2 по 115 мм и одна 175 мм, для 500 мм — 2 по 175 мм и одна 150 мм. Глубина опирания перемычек на стену должна быть от 250 мм.

Для вывода перекрытия проема на уровень высоты ряда кладки (250 мм) можно использовать 2 слоя перемычек, укладывая их на отшлифованную и очищенную поверхность или один слой перемычек, которые помещают в вырезы, сформированные ножовкой в стеновом блоке.

После установки перемычек кладку можно продолжать без технологической выдержки до полного затвердевания раствора, но под перемычки стенового проема длиной более 125 см следует установить опору.

U-блоки, служащие несъемной опалубкой для армирования непосредственно на объекте.

Для изготовления сборной перемычки из U-блоков предварительно формируют горизонтальную поверхность из доски от 30 мм и опор на уровне постели верхнего ряда кладки.

U-блоки укладывают на опору, нанося клей на боковую поверхность блока для связки и проверяя их положение по уровню и строительному шнуру.

Предварительно подготовленный арматурный каркас укладывают внутрь U-блоков по стороне помещения, оставляя небольшой зазор на наружной стороне для утеплителя.

Для лучшей адгезии бетона к U-блокам и арматурному каркасу их смачивают водой, затем заполняют бетонной смесью проектного класса прочности, уплотняют и выравнивают поверхность.

Опоры под сформированной перемычкой убирают только после полного затвердевания бетона и не менее, чем через 24 часа.

Обустройство венцовых монолитных поясов.

Перекрытия этажа или дома из газобетона YTONG®.

Для перекрытий этажей или дома под кровельную конструкцию можно использовать:

— готовые армированные плиты из ячеистого бетона, укладывая их на венцовый обвязочный пояс с опорой на него не менее ¾ толщины кладки;

— сборно-монолитное перекрытие YTONG® из балок и заполнения (Т-блоками или стеновыми ровными в зависимости от типа балки).

Под балки устанавливают опоры, укладывают заполнение блоками, очищают поверхность, устанавливают армирующую сетку 100х100х5 мм и заливают мелкозернистым бетоном проектной марки прочности. Опоры снимают только после полного затвердевания бетона и не ранее, чем через 48 часов;

— пустотные ж/б перекрытия, если это предусмотрено проектом и подтверждено расчетами;

— легкие конструкции из деревянного бруса сечением не менее 200х150 мм.

Соединение кладки из газоблоков YTONG® с другими стеновыми материалами.

Газобетонные блоки YTONG® соединяют с:

— декоративно-защитным наружным слоем кладки из кирпича гибкими связями (при одновременной кладке) или специальными анкерными креплениями;

— железобетоном и другими плотными материалами гибкими связями на дюбелях или анкерах;

— готовыми перекрытиями посредством строительной пены или гибких связей и строительной пены.

Обустройство каналов для прокладки коммуникаций инженерно-технических систем, вентиляции и дымоходов.

Для прокладки коммуникаций систем:

— электроснабжения используют перфорацию стен специальными развертками, штроборез для скрытого размещения проводов или специальные хомуты с крепежными элементами при размещении проводки на поверхности стены (под навесную обшивку);

— водоснабжения, канализации в блоках делают зарезы ленточной пилой или ножовкой, вырубают сегмент киркой и потом формируют канал.

В качестве более простой альтернативы можно использовать О-блоки для скрытой прокладки труб и проводов;

— вентиляции, в том числе дымоходов применяют О-блоки с одним или двумя перфорированными отверстиями требуемых диаметров в зависимости от необходимости.

Растворные смеси и профильные инструменты YTONG®.

Для кладки блоков используют специальные сухие растворные смеси на базе мелкозернистого фракционированного песка и вяжущих, с хорошей адгезией к материалу, прочностью и позволяющие формировать швы толщиной от 1.2 мм. Компания выпускает обычные «серые» и декорирующие «белые» растворные смеси для тонкошовной кладки, в том числе в «зимнем» исполнении и «эконом» класса.

Зубчатые кельмы YTONG® предлагаются шириной 5 см, 7.5 см, 10 см, 15 см, 17.5 см, 20 см, 25 см, 30 см, 37.5 см, что позволяет подобрать кельму (или кельмы) под кладку любой толщины. Зубья кельмы имеют выступы, обеспечивающие исполнение тонкого шва при кладке блока.

Гибкие связи YTONG® делают из листовой оцинкованной стали с перфорацией под крепежные элементы, используются для соединения стен из газобетона, кладки с другими стеновыми материалами, перегородок с перекрытиями и т.д.

Инструкция по строительству дома из газобетона

Дом из газобетона строится быстрее, чем из кирпича, кроме того, кладку газобетонных блоков легче освоить самостоятельно.  Инструкция по строительству поможет разобраться в этом вопросе.  Стены из пористых кладочных материалов делаются обычно однослойными, они значительно выигрывают по простоте строительства и некоторым качествам у двухслойных с утеплителем. Такие достоинства строительства привлекают многих. Рассмотрим, как это делается.

Жесткость и точность кладки газобетона

Газобетонные блоки могут быть двух классов точности.

• Блоки с погрешностью размеров до 1 мм можно класть на слой специального клея, толщина которого составляет всего 1 – 3 мм. Столь тонкий слой не может служить значительным мостиком холода во всей стене. Но им нельзя нивелировать неточности укладки первого ряда. Поэтому к его геометрии предъявляются повышенные требования.
• Блоки более дешевого газобетона, с неточностями исполнения более 2 мм, необходимо укладывать на толстый (5 – 10 мм) слой теплого раствора. Если применить обычный цементно-песчаный раствор, то он создаст в итоге значительные утечки тепла, теплопроводность стены увеличится на треть, по сравнению с применением теплого раствора. Но применяя толстые слои крайне важно не создать точечных перенапряжений в кладке, так как сам материал весьма хрупкий. Поэтому более мягкий и податливый пластифицированный теплый раствор будет более кстати.

В целом рекомендуется применять блоки высокой точности изготовления от известных производителей.

Кладка первого ряда газобетона

На цоколь дома обязательно наносится горизонтальная гидроизоляция в виде 2-х слоев рубероида проклеенных на битум. Недопустимо оставить места подсосов влаги в стену из нижележащих конструкций, так как газобетон слишком чувствительный к влажности и быстро разрушается в увлажненном состоянии.

Далее на цоколь наносится толстый (10 – 15 мм) кладочный пластифицированный раствор, на который устанавливают блоки первого ряда. Крайне важно получить строго горизонтальный ряд, чтобы последующие ряды укладывались без проблем. Применяется лазерный нивелир (но можно по старинке – водяным уровнем) причалочный шнур, пузырьковый уровень. Бракованная укладка блоков переделывается. Как рекомендуют класть газобетон производители?

Инструкция по кладке газобетона

Известные производители газобетона устраивают рекламно-обучающие представления, которые будут полезны как начинающим умельцам, так и профессиональным строителям. Как правильно осуществлять кладку газобетона – инструкция от производителя.

Армирование кладки – придание прочности стене

Обычно дом из газобетона строится в соответствии с проектом, которым и предусматриваются пояса армирования. Как правило, армирование осуществляется двумя стальными ниткам арматуры не связанными между собой, которые укладываются в канавки, сделанные в ряду блоков, которые потом закладываются раствором. Так армируется обычно какждый 3 – 4 ряд, а также пояса над проемами. К тому же обязательно создается армопояс по мауэрлат и армированыне перемычки в желобчатых блоках над проемами. Больше об армировании газобетона и создания армопоясов и их утепления в однослойной стене можно узнать на страницах ресурса.

Строительство дома из газобетона на практике

Видео расскажет, как строится дом из газобетона, какая практика возведения и кладки…

Газобетонные блоки YTONG — это уникальный высокотехнологичный строительный материал, удачно объединивший в себе изолирующие и несущие свойства. Из этих блоков возводят жилые, коммерческие и промышленные объекты, отвечающие строжайшим требованиям в плане прочности, долговечности, безопасности, а также энергосбережения. Рассмотрим технические показатели и способ кладки блоков YTONG.

Характеристики продукции

• Прочность. Несмотря на сравнительно небольшой вес, строительные блоки этой марки подходят для возведения внешних ограждающих конструкций высотой до 5 этажей и самонесущих стен до 9 уровней.
• Долговечность. Как отмечает компания-производитель блоков YTONG, при условии соблюдения всех строительных норм стены из этого материала прослужат более 100 лет без потери в качестве и эстетичности.
• Морозостойкость. В структуре газоблоков содержится огромное количество капилляров. При замерзании вода, попавшая внутрь блока, будет просто вытесняться из одного капилляра в другие, не нарушая целостность материала.
• Теплоизоляция. Важное преимущество газобетонных блоков Ютонг — в том, что они имеют самый низкий коэффициент проникновения тепла по сравнению с другими стройматериалами
• Простота в обработке. Каждый блок имеет безупречно ровные поверхности и точно выверенные габариты. Материал удобно монтировать и легко обрабатывать — пилить, фрезеровать, сверлить.
• Шумоизоляция. Технические решения YTONG привлекательны для покупателей еще и потому, что этот материал прекрасно поглощает и рассеивает шумы.

Технология кладки блоков Ютонг

Стены из газобетона возводятся по тем же принципам, что и стены из других видов строительных блоков. Первый этап работ — подготовка фундамента. Его тщательно очищают от загрязнений, выравнивают и накрывают рулонным гидроизоляционным материалом.

Затем мастер проводит точные обмеры контуров наружных стен здания. Это необходимо для расчета количества блоков YTONG, которые потребуются для кладки стен. Далее производится разметка мест положения блоков.

Первый ряд монтируется от углов. Очень важно расположить каждый блок строго по уровню, поскольку даже незначительные неровности первого ряда могут привести к серьезным дефектам всей кладки.

К кладке последующих рядов стен можно приступать после того, как схватится цементный раствор первого ряда, то есть через 1-2 часа. Каждый ярус блоков монтируется от углов и тщательно выравнивается по горизонтали и вертикали. В качестве клеящего состава используется раствор YTONG — он отличается превосходными техническими и эксплуатационными характеристиками.

Глубина перевязки между рядами должна составлять не менее 10 см. Длина блоков, расположенных на краях стен (например, у оконных и дверных проемов), должна быть не менее 11,5 см. Все неровности кладки удаляются шлифовальным бруском. Мелкие загрязнения можно убрать при помощи жесткой щетки.

Купить блоки YTONG по выгодной цене, а также проконсультироваться по вопросам кладки стен из этого материала можно в компании «Керамик Групп». Связаться с нашими менеджерами можно по телефону +7 (495) 125-30-45.

Строительные технологии

МЕНЮ
