Представляем Вашему вниманию руководство по технологии кладки керамических блоков Porotherm
Данное руководство будет полезно и строителям для того, чтобы найти ответы на появляющиеся в ходе строительства вопросы, и частным застройщикам для того, чтобы контролировать качество и соблюдение этапов работ в ходе строительства дома наемной бригадой.
В руководстве Вы найдете информацию о типовых конструкциях стен:
- однослойная;
- двухслойная;
- трехслойная.
Вы получите исчерпывающую информацию о свойствах блоков из керамики, которые создают неоспоримое преимущество этого материала перед другими:
- теплоизоляции;
- прочности;
- звукоизоляции;
- теплоемкости;
- экологической безопасности.
В руководстве приведен список основных инструментов, которые необходимо иметь для работы с керамическими блоками. Также Вы ознакомитесь с аксессуарами, которые производит наш концерн:
- теплый кладочный раствор Porotherm TM;
- керамобетонные перемычки Porotherm;
- легкая штукатурка Porotherm LP;
- базальтовая сетка Porotherm BM,
- фасадный дюбель TOX Bizeps;
- химический анкер Porotherm Wallfix.
Благодаря пошаговому иллюстрированному плану кладочных работ блоков Porotherm, приведенному в руководстве, Вы узнаете:
- как перевязывать вертикальные швы;
- как осуществлять кладку внутренних стен и перегородок;
- как организовать ниши и каналы под проводку;
- как крепить оборудование к стенам из керамических блоков;
- как защитить кладку от воздействия климатических осадков;
- виды кладки и технологии строительства каждого;
- как устроить керамические перемычки над оконными и дверными проемами;
- как обустроить места отпирания плит перекрытия, а также скатной кровли;
- рекомендации по погрузке/разгрузке керамических блоков и сухих смесей.
Скачайте руководство по технологии строительства из керамических блоков Porotherm>.
Все о кладке керамических блоков
Содержание
- Подготовка
- Рабочий инструментарий
- Технология
- Полезные советы
При возведении любого сооружения у организатора строительства возникает дилемма, какой материал предпочтительнее использовать. Вопрос сложный, однако отобрав пару вариантов и сопоставив их друг с другом, можно всегда выявить победителя. В определенных ситуациях кладка из керамических блоков будет стоять значительно дольше той же стенки из обычного кирпича или газосиликатных блоков.
Подготовка

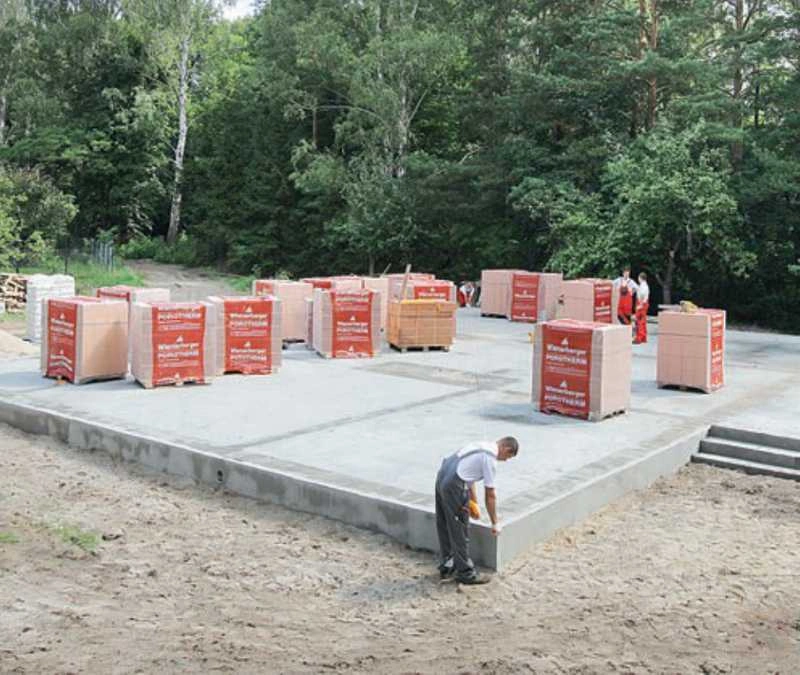

Чтобы теплозащитные характеристики будущей постройки были предельно высокими, при кладке стен в один слой надо применять особенный, носящий название «теплый» раствор, поскольку обычный раствор образует мостики холода. Схема замешивания схожа с приготовлением стандартного песчано-цементного раствора (следует развести в воде согласно пропорциям, приведенным на упаковке).

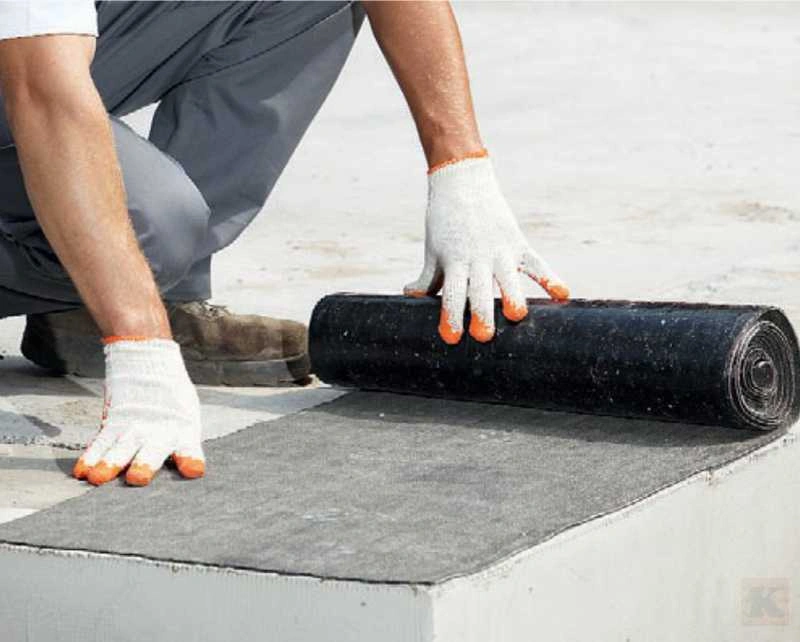

Перед началом сооружения стены, чтобы предотвратить капиллярный подсос влаги из почвы, выполняется горизонтальная гидроизоляция фундамента. Для этого стелют внахлест 2-3 слоя рулонной изоляции, в виде полосы длиной до 10 см.
Внимание! Выполнять кладку керамоблока следует при температуре не ниже +5° С.
Рабочий инструментарий
Чтобы своими руками класть «теплую керамику», вам понадобятся следующие инструменты и приспособления:
- емкость для приготовления раствора;
- строительный уровень;
- бетоньерка либо строительный миксер;
- кельма (мастерок);
- резиновая киянка;
- пила-аллигатор.
Технология
Пошаговая инструкция кладки первого и последующих рядов.
- На гидроизоляцию наносится слой цементно-песчаного раствора высотой 20-25 мм. Подобная толщина позволит сровнять неравномерности основы.

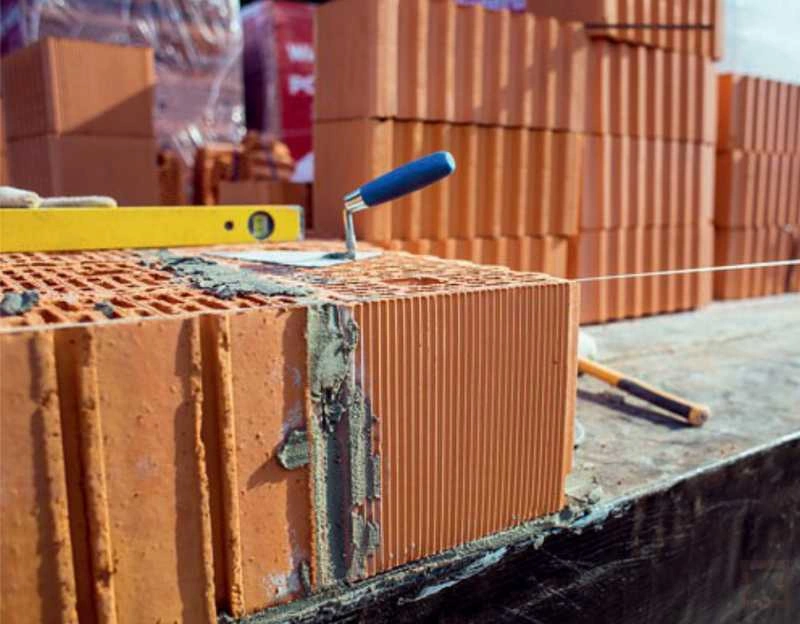

- Первыми поставьте угловые блоки. Используются целые изделия, половинки и вспомогательные уголки с кармашком для раствора.
- Каждый блок мочат водой, чтобы снизить поглощение влаги из раствора. Операция дает возможность увеличить время подвижности кладочного состава. После укладки угловых блоков заполняется первый ряд. Соседние элементы связываются гребнями и пазами. Чтобы не было перекосов, последующий блок помещается в специальные пазы.

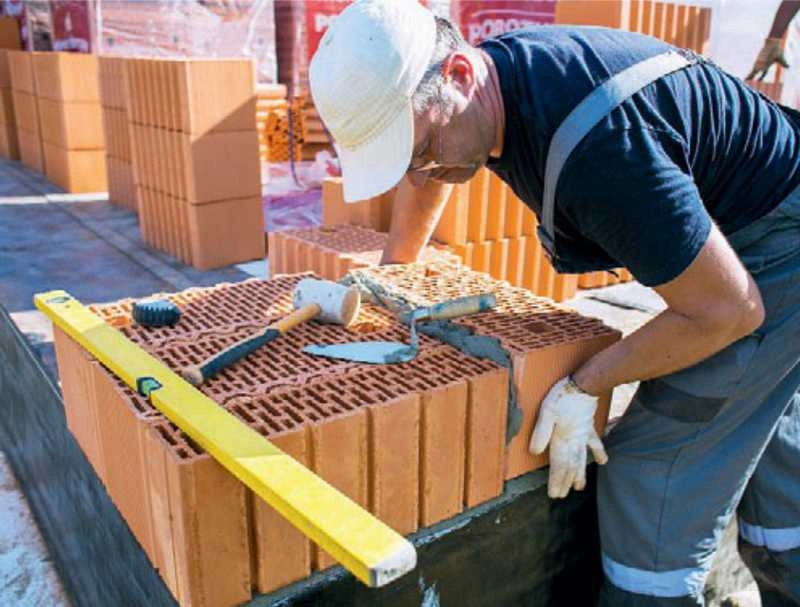

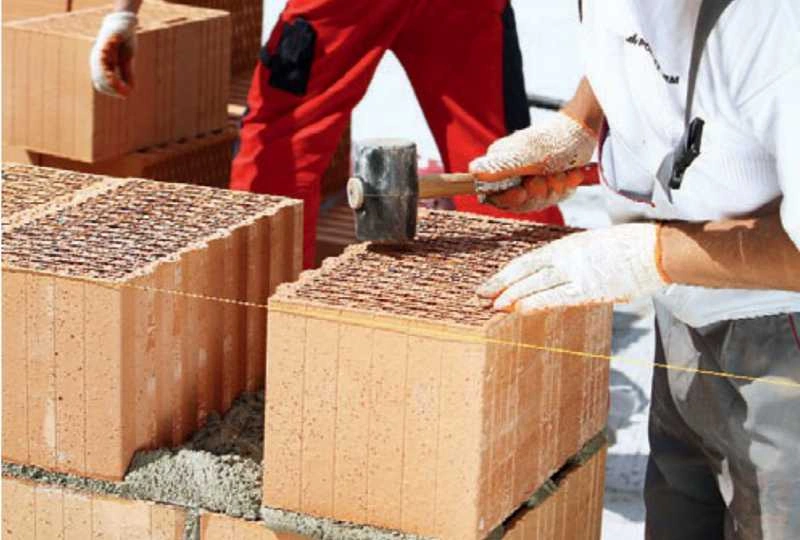

- Самое главное – сделать первый ряд точно в горизонтальной плоскости. Выравниваются керамические блоки посредством резиновой киянки. Простым молотком бить нельзя, материал способен сломаться.
- После окончания кладки надо сделать паузу на 12-14 часов для схватывания цементного раствора.

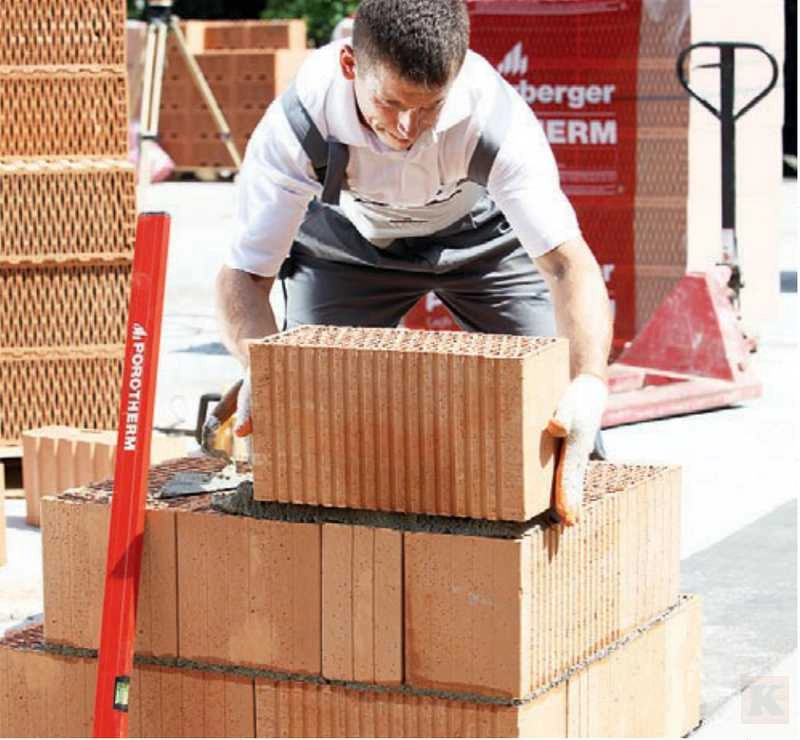

- Второй и все последующие ряды кладутся на «теплый раствор». Подходящая толщина шва равняется в среднем 5 мм. Чтобы смесь не попадала в полости материала, кладется сетка из пластика. Кладка каждого ряда начинается с угла. Контроль по горизонтали и вертикали осуществляется посредством отвеса и строительного уровня.

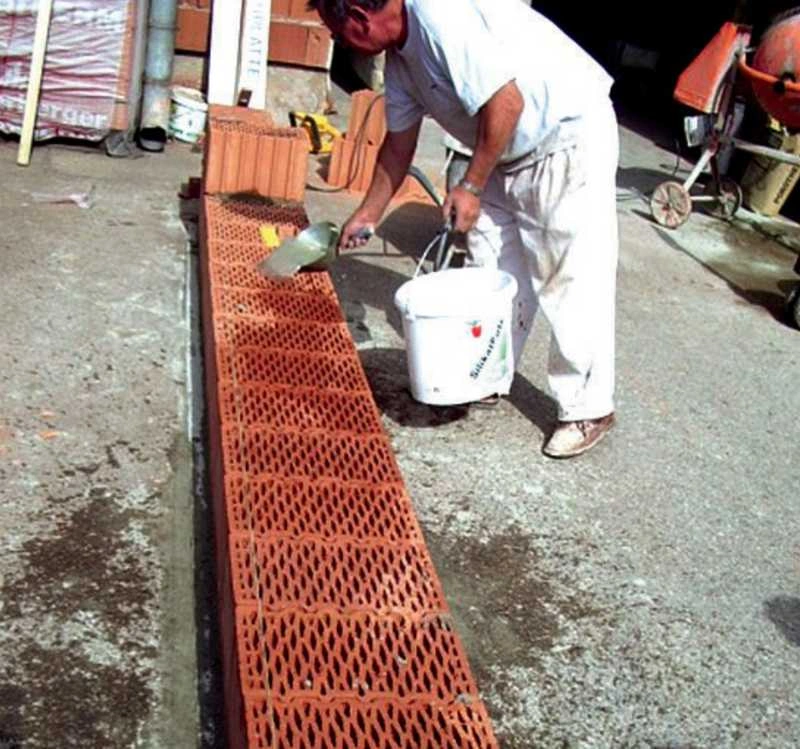

- При кладке из пустотелого кирпича несущих стен смесь наносят на всю плоскость основания. Конструкция подвержена немалым нагрузкам, значит, шов должен быть сплошным. При сооружении перегородок шов кладки может быть прерывистым. Требуется следить за правильной перевязкой вертикальных швов, они не должны сходиться.
- Наименьшая дистанция сдвига керамоблоков равняется 100 мм. Для получения элемента нужного размера его отрезают пилой либо закупаются вспомогательные компоненты подходящего размера. При обрезке под размер боковые стороны блоков будут лишены системы «паз-гребень», в связи с этим раствор кладется в вертикальный шов.

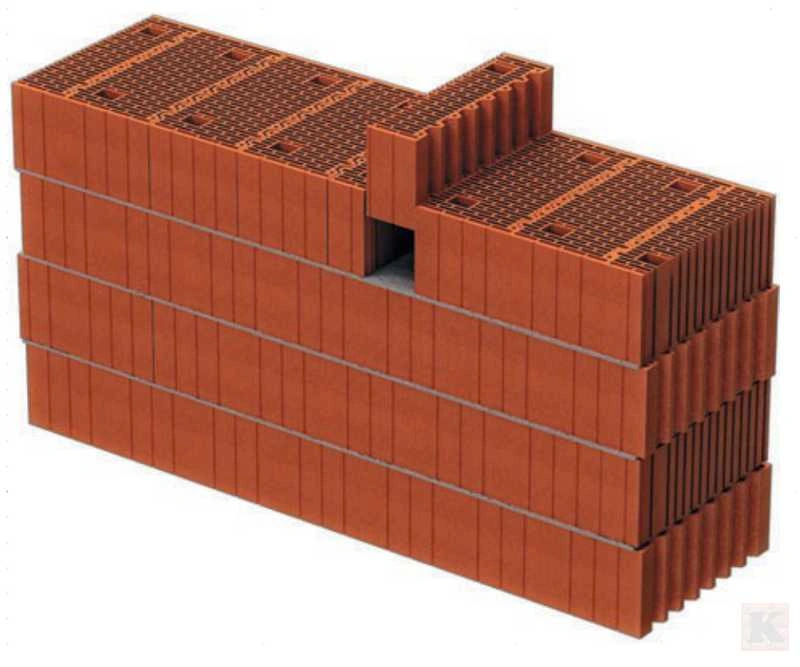

- Когда внутренние стенки строятся параллельно с наружными, во 2-м ряду перегородочный блок помещается на 15 см в наружную кладку.
- Через каждые 3-4 ряда необходимо укладывать кладочную сетку или арматуру диаметром 6-8 мм.
- Для утепления конструкций практикуется пенопласт либо минвата. Несколько стен строятся посредством закладных из арматуры диаметром 6-8 мм. В требуемых местах устраиваются проемы для окон и дверей, отверстия для вентиляции и так далее. Таким манером осуществляется сооружение стен согласно проектным чертежам.
- Вслед за тем как стены возведены, незамедлительно принимаются за обустройство кровли, предохраняющей конструкцию от атмосферных осадков.
Полезные советы
Если вы производите кладку стен из керамоблоков своими руками, у вас могут появиться вопросы по грамотному обустройству. Чтобы все функционировало, надо следовать отлаженным технологиям и слушать советы профессионалов.
- Керамические блоки можно применять как в частном, так и в высотном строительстве, только в последнем случае требования к фундаменту повышаются.
- Работать с керамоблоками, как и с обыкновенным кирпичом, несложно, они больших размеров и связываются друг с другом гребешком и пазом.
- Для наружной отделки можно применять штукатурку либо проветриваемый фасад. При облицовке стен, чтобы не нарушить их паропроницаемость, внутри используют в качестве пароизоляционного материала пропитку либо гипсовую штукатурку, а с улицы – паропроницаемые материалы в виде минваты либо теплоизоляционной штукатурки.
- При сооружении однослойной стенки не следует применять обыкновенный раствор, в этом случае используется теплый.
- Если вы намереваетесь монтировать утеплитель, можно применить обыкновенный цементный раствор.
- Применение теплого раствора в сравнении с обычным дает возможность увеличить эффективность теплоизоляции постройки на 15-20%.
- Для укладки 1 м3 стены приблизительный расход раствора – 0,07-0,1 1 м3.
- Когда стены сделаны из блоков шириной 380, 440 или 500 мм, тогда их утепление неоправданно, поскольку они имеют высокие теплоизоляционные свойства. Средства, которые вы собираетесь израсходовать на утепление, стоит направить на декорирование наружных стен либо монтаж высококачественных дверей и окон.
- При кладке применяйте универсальное пространственное монтажное приспособление, чтобы упростить и форсировать процесс укладки равномерно уложить раствор, образуя воздушный зазор, который уменьшает теплопроводность растворного шва.
При строительстве из керамоблоков выполнять армирование стенок необязательно, однако лишним это не станет. Как правило, кладочную сетку практикуют в областях, где опираются плиты и балки.
Здесь сооружают армопояс из сетки и прутка сечением 3 мм и все заливают 30 см слоем цементно-песчаного раствора.
В следующем видео вас ждет инструкция по возведению стен из керамического блока и облицовочного кирпича.
18.10.2011
Кладка первого ряда.
Так как основание на которое выкладывается первый ряд блоков никогда не бывает ровным, то первый ряд кладут на выравнивающий слой.
Для начала на поверхность основания, на площадь будущей кладки наносят тонкий слой водонепроницаемого раствора. Затем раскатывается слой рулонной гидроизоляции, соблюдая правило — вровень с поверхностью будущей внешней стены и 2-х — 3-х сантиметровым выпуском внутрь, под внутренними стенами выпуск устраивается с двух сторон.
Следующим этапом наносится более толстый слой кладочного раствора, который выравнивается для обеспечения единого уровня. Перед установкой блоков на поверхность выравнивающего слоя следует нанести тонкий слой из чистого цемента. Это не позволит щелевому блоку погружаться в относительно мягкий раствор, что свело бы на нет предварительную работу по подготовке выравнивающего слоя.
После подготовительных работ приступают к установке угловых блоков, применяя уровень и резиновую киянку. Далее измеряют расстояние между углами, и полностью выкладывается первый ряд блоков, при этом не допускается горизонтальное надвигание блоков, каждый блок вдоль направления паз-гребень задвигается сверху.
После кладки всего периметра стены работы прекращают на 12 часов. И начинается вновь с установки угловых блоков. Положение каждого блока проверяется при помощи уровня и направляющей шнурки, положение поправляется при помощи резиновой киянки. Необходимо также проверять вертикальность кладки уровнем и отвесом.
При необходимости придать блокам необходимый размер можно при помощи сабельной пилы или пилы типа аллигатор, подробнее об этом в статье Чем пилить керамические блоки.
Перевязка внешней стены с внутренними стенами и перегородками выполняется при помощи стальных перфорированных анкеров, закладываемых в пастельный шов каждого второго ряда.
Чтобы в дальнейшем нагрузка от перекрытия не передалась перегородкам, важно соблюсти правило — не несущие стены должны быть на 1-2 см. ниже несущих стен. В дальнейшем щель может быть заполнена монтажной пеной.
Ежедневно по окончании работ необходимо накрывать кладку щелевых блоков брезентом или укрывными плёнками, иначе, в случае дождя, пустоты поризованных блоков будут заполнены водой.
Кладочные растворы используемые при возведении стены из поризованных блоков.
Растворный шов в кирпичной кладке является «мостиком холода», приводящим к снижению теплотехнических характеристик стены. Очевидно, что снижение относительной площади швов будет уменьшать негативный эффект.
Для начала надо отметить, что геометрия блоков, а именно крупный формат и торцевая стыковка паз-гребень, позволяющая выполнять вертикальное соединение блоков без применения раствора, снижает площадь швов в кладке, относительно обычных форматов кирпича. Это приводит к экономии раствора, а также к уменьшению количества «мостиков холода» и соответственно к снижению теплопотерь.
Кладку блоков можно производить на обычный известково-цементный раствор, однако его теплотехнические свойства примерно в 5 раз хуже, нежели чем у самих поризованных блоков. При толщине стены 510мм применение обычного кладочного возможно, а при толщине стены 380мм или 300мм не допустимо, т.к. в отопительный период будет происходить «промерзание» швов кладки с образованием конденсата. Поэтому, при толщине стены менее 510мм, имеет смысл применять лёгкие (тёплые, теплоизоляционные) кладочные растворы, которые не образуют «мостиков холода» в горизонтальных швах, также они окажутся незаменимы при возведении округлых наружных стен и эркеров, где нужно заполнять раствором клиновидные вертикальные швы.
Подробнее информацию о видах, составах и расходах кладочных растворов можно получить в статье Какой применить кладочный раствор при строительстве из керамических блоков.
Перевязка рядов кладки из крупноформатных керамических блоков.
Соблюдение правила перевязки позволит возвести стену, работающую как единый конструктивный элемент.
Сдвиг одного ряда относительно другого должен составлять не менее 0,4хh, где h — высота кирпича (блока). Так как высота крупноформатных блоков российского производства 219 мм, то минимальное значение шага перевязки — 88 мм.
Перевязка лицевой кладки с кладкой из крупноформатных керамических блоков.
Крупноформатные блоки и облицовочный кирпич российского производства имеют единый модуль кратности по высоте. Это позволяет перевязывать кладку несущей стены с кладкой стены из облицовочного кирпича. Так при кладке стен на шов толщиной 12мм, высота кладки из трёх одинарных облицовочных кирпичей будет равна высоте одного крупноформатного блока.Кладку несущей стены и облицовочного керамического кирпича выполняют с устройством технического зазора 8-10мм, который заполняется кладочным раствором. В данном случае можно применить обычный известково-цементный раствор.
Для обеспечения связи лицевой кладки и кладки из крупноформатных блоков по подстилающему слою кладочного раствора укладываются базальтопластиковые стержни диаметром 6мм (5 шт/м2). Достаточная длина стержня 200мм.
Базальтопластиковый стержень имеет ряд преимуществ перед стальной связью из проволоки ВР1:
- не является мостиком холода = уменьшение теплопатерь
- не коррозирует = гарантированная долговечность
- прочность на разрыв выше в 2,5 раза = высокая надежность
- керамический крупноформатный поризованный блок Кайман30
- тёплый кладочный раствор
- керамический облицовочный кирпич
- цветной кладочный раствор
Перевязка углов и кладка проёмов из теплоэффективных керамичеких блоков Кайман30 8,6NF.
Если в качестве фасадного материала будет использован облицовочный керамический кирпич термическое сопротивление стены составит 3,73 м2*С/Вт. Это обеспечивает СНиП «Тепловая защита зданий» для таких городов как: Томск, Новосибирск, Красноярск, Иркутск.
Требуемое термическое сопротивление внешних стен, например для Подмосковья, составляет 3,13 м2*С/Вт.
Перевязка углов в варианте кладки показанном ниже выполняется при помощи половинки блока Кайман30.
Перевязка углов и кладка проёмов из поризованных блоков 15NF.
Применение блока 15NF позволяет возвести несущую стену толщиной 51 см. В случае применения блоков Керакам 15нф, термическое сопротивление внешней стены составит 3,00 м2*C/Вт. Требуемое термическое сопротивление внешних стен, которое имеет значение, например, для Подмосковья 3,13 м2*С/Вт, можно будет обеспечить если в качестве фасадного материала будет использован облицовочный керамический кирпич либо трещиностойкая теплоизоляционная фасадная штукатурка Глимс Velur.
Перевязка углов в варианте кладки показанном ниже выполняется при помощи блока 3,62NF. Для выполнения проёмов также используется блок 3,62NF.
Перевязка углов в варианте показанном ниже выполняется при помощи блока 11,1NF. Для выполнения проёмов используется блок 3,62NF.
Перевязка углов и кладка проёмов из поризованных блоков Кайман38 11,1NF.
Если в качестве фасадного материала будет использован облицовочный керамический кирпич термическое сопротивление стены составит 4,22 м2*С/Вт.
Требуемое термическое сопротивление внешних стен, например для Подмосковья, составляет 3,13 м2*С/Вт.
Перевязка углов в варианте кладки показанном ниже выполняется при помощи половинки блока Кайман38
Перевязка углов и кладка проёмов из поризованных блоков 7,3NF.
| Применение блока 7,3NF позволяет возвести несущую стену толщиной 25 см. Перевязка углов в варианте выполняется при помощи блока 3,62NF. Для выполнения проёмов также используется блок 3,62NF. |
 |
Перевязка углов и кладка проёмов из поризованных блоков 10,67NF.
| Применение блока 10,67NF позволяет возвести несущую стену толщиной 25 см. Перевязка углов в вышепредставленном варианте выполняется при помощи блока 3,62NF. Для выполнения проёмов также используется блок 3,62NF. |
 |
Кладка эркеров с применением крупноформатных керамических блоков Кайман30.
 |
На рисунке показана схема смещения рядов при кладке эркера. Пустоты необходимо заполнять тёплоизоляционным кладочным раствором. |
Оконный проём, выполненный с применением поризованных блоков Кайман30 или Кайман38.
На рисунке ниже показано выполнение оконного проёма. Для снижения теплопотерь откосы теплоизолируются, для этого применяется экструдированный пенополистирол. Крепление оконного блока выполняется с использованием химических анкеров.
 |
|
Узел опоры перекрытий.
Самыми распространёнными материалами, используемыми в качестве несущих перекрытий являются железобетонные плиты перекрытий и клееные деревянные LVL балки. Последние, обеспечивая действующие строительные нормы, предъявляемые к перекрытиям жилых помещений, при сравнении с железобетонными перекрытиями оказваются существенно дешевле и позволяют сэкономить до 2 000 рублей с одного квадратного метра перекрытия. Итоговые затраты на устройство перекрытия оказываются меньшими при использовании LVL балок, даже в сравнение с затратами на перекрытие выполненного из обычного пиломатериала естественной влажности, уступающего LVL балкам по всем характеристикам.
Более подробную информацию о стоимости различных видов перекрытий можно получить, ознакомившись с материалами статьи Устройство перекрытий.
Узел опоры плит перекрытий пустотного настила на внешнюю стену из Кайман38.
Опирание плит перекрытий рекомендуется выполнять на армированный пояс, который устраивается при помощи блоков П-образной формы, заполняемых бетоном марки М300 и армированного стержнями арматуры. Длина опирания плиты не должна быть менее 12см.
 |
|
Узел опоры плит перекрытий пустотного настила на внешнюю стену из Кайман30.
Опирание плит перекрытий рекомендуется выполнять на утепленный армированный пояс из бетона марки М300. Длина опирания плиты не должна быть менее 12см.
 |
|
Узел опоры монолитного перекрытия на внешнюю стену из Кайман30.
Монолитное перекрытие рекомендуется выполнять из бетона марки М300 с заходом на несущую стену 20-25 см.
 |
|
Узел опоры железобетонных плит перекрытия на внутреннюю стену из керамических блоков 11,1NF (толщина стены 380мм).
В варианте применения железобетонных плит перекрытия, внутрення стена должна иметь толщину не менее 380мм, опирание плит перекрытий рекомендуется выполнять на армированный пояс, который устраивается при помощи распиленного блока П-образной формы, также как и в случае опоры плиты на внешнюю стену пояс армируется и заполняемых бетоном марки М300. Длина опирания плиты не должна быть менее 12см.
 |
|
Узел опоры клееных LVL балок на внешнюю стену из теплоэффективных керамических блоков Кайман38.
Перекрытие, выполненное по клееным балкам LVL, отвечает всем действующим нормам для перекрытий жилых зданий. Используются для устройства перекрытий над холодным подпольем, межэтажных перекрытий, а также чердачных перекрытий. Технология LVL позволяет перекрывать пролёты до 12 метров. Повышенный спрос на систему перекрытия с применением LVL балок объясняется существенной экономией. Замена железобетонных перекрытий на перекрытия по LVL балкам позволяет сэкономить до 2 000 руб/м2, например, для дома площадью 200м2 общая экономия составит до 400 000 рублей.
LVL балка закрепляется на стене с помощью стального держателя бруса, который в свою очередь крепится при помощи 4-х стальных шпилек, замурованных с использованием химических анкеров в монолитный армированный пояс. Такое крепление является оптимальным, т.к. является наиболее технологичным, что отражается на стоимости работ, позволяет избежать замуровывания клееной балки в несущую стену. Отсутствие замуровки исключает конденсационный подсос влаги и гниение балок, что делает подобную систему долговерной и надежной.
В качестве основания пола применяется цементно-стружечная плита. Тепло и звукоизоляция выполняется экологически чистыми минераловатными матами URSA PureOne.
 |
|
Узел опоры перекрытий из клеенного LVL бруса на внешнюю стену из Кайман30.
 |
|
Узел опоры клееных LVL балок на внутреннюю стену из керамических блоков 7,3NF или 10,67NF (толщина стены 250мм).
Применение LVL балок, кроме экономии на материалах и работах по устройству непосредственно перекрытия, позволяет экономить и на материале стен. В частности толщина внутренних стен может быть уменьшена с 380мм до 250мм. При строительстве дома общей площадью 200м2, в среднем экономия может составить 60 тысяч рублей, в эту сумму включаются материалы и работы по возведению внутренних стен и 40 тысяч рублей на материалах и работах по устройству ленты фундамента под внутренние стены.
 |
|
Устройство шахты дымохода и вентиляционных шахт во внутренней стене из керамических блоков.
В современном доме отвод дымовых газов от отопительного оборудования и камина осуществляют, используя керамические дымоходы, конструкция которых предусматривает слой теплоизоляции, конденсатоприёмник, дверцу для обслуживания. Шахты из кирпича не могут быть использованы при работе с современными отопительными системами, подробнее о причинах см. материалы статьи Почему дымоходы разрушаются.
Кирпич, как материал кладки вентиляционных шахт заменили более технологичные материалы — готовые вентиляционные блоки.
На рисунке ниже показано устройство шахты дымохода Schiedel и вентиляции во внутренней стене из керамических блоков Керакам 11,1нф.
 |
|
Меньшие габариты имеют шахты керамических дымоходов Effe2. Дымоход для отопительного котла диаметром 140мм, может быть смонтирован в стену, толщиной 250мм.
Для возведения вентиляционных шахт могут быть примены П-образные керамические блоки.
 |
|
Узел крепления бруса мауэрлат на несущую стену, выполненную с применением теплоэффективных поризованных керамических блоков
Кайман38.
На рисунке ниже показан узел крепления бруса мауэрлат на несущую стену из поризованной керамики. В качестве элементов стропильной системы применён LVL брус, более подробную информацию об использовании этого материала можно получить, ознакомившись с материалами статьи Стропильная система
 |
|
Узел крепления бруса мауэрлат на несущую стену, выполненную с применением теплоэффективных керамических поризованных блоков
Кайман30.
 |
|
Крепление ответственных конструкций в стене из теплой керамики и многопустотных керамических блоков.
Эту «проблему» производители блоков решили на заре производства, т.е. не один десяток лет назад. Совместно с производителями крепежа были разработаны дюбеля для щелевой керамики или легкого основания, которые сегодня продаются в любом хозяйственном магазине. Для крепления в стене из пустотно-поризованных керамических блоков применяются, как правило, дюбели из синтетического материала с областью распорки по всей длине. За счет такого, т.е. проходящего через множество стенок, крепления создаётся достаточное сопротивление вырыву, что подтверждено «Отчетом по испытанию дюбелей на выдергивание из камней керамических пустотелых». В рамках этих испытаний проверялись дюбеля с диаметром от 8 мм до 12 мм (d) и с длинной от 40 мм до 100 мм (l). Результаты испытаний показали, что применение дюбеля из полиамида с d=8 мм и l=50 мм + шуруп d=5мм и l=70 мм дает максимальное усилие на выдергивание равное 151 кг, а среднее 115 кг! Увеличение диаметра и длинны дюбеля повышают усилие на выдергивание до максимального значения равного 397 кг! Для справки: как правило, крепеж навесного оборудования проводиться на два и более анкеров, вес ЖК телевизора с диагональю 55 дюймов (140 см) составляет около 20 кг, вес большого кухонного шкафа (80*36*32 см) составляет около 25 кг + 25 кг кухонных принадлежностей, итого 50 кг.
 |
Для закрепления в стене крепёжных элементов, способных нести повышенные нагрузки, лучше использовать химические анкеры. Технология предельно проста и доступна:
Химический анкер состоит из двухкомпонентного высокоэффективного химического состава и стержня. В качестве стержня может использоваться: гибкие базальтопластиковые связи, резьбовые шпильки, арматура периодического профиля, штифты и болты. В основе принципа работы химического анкера заложен эффект отверждения химического состава анкера в заранее просверленном отверстии без эффекта самонапряжения и развития температурных деформаций. |
 |
В рамках подготовки к сезону выставок 2012 года, мы сделали стенд из тёплой керамики Kerakam SuperThermo и с помощью химического анкера закрепили в стене шпильку, на которую в свою очередь повесили гирю весом 24 кг. На фотографии слева Вы можете видеть гирю, которую можно раскачать и при этом сам блок не повреждается и не разрушается. Она висит на шпильке d=12 мм на расстоянии от стенки (консоль) 23 см. Всё это создает момент (М) или вращающую силу, которая в свою очередь пытается смять внутренние перегородки, внешнюю стенку и штукатурный слой. М=F*R, где F — сила, а в нашем случае вес гири R — радиус, в нашем случае длина консоли. Как видно из формулы, при уменьшении консоли можно увеличивать вес, при этом момент останется прежним. Если длина консоли будет равна 2 см, что эквивалентно навесному оборудованию, то вес «гири» может составлять 276 кг! Согласитесь, что такие нагрузки от навесного оборудования в домашних условиях даже представить сложно. |  |
Распил и обработка теплой керамики и многопустотных керамических блоков.
 |
При соблюдении технологии по обработке керамических блоков и подборе подходящего оборудования разрушение теплой керамики не происходит. Распил керамических блоков осуществляется двумя способами: |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Штробление теплой керамики и многопустотных керамических блоков.
Штробление блоков так же не вызывает особых сложностей. Предварительно на стены наносят слой цементной полимерной трещиностойкой штукатурки ФронтПро Лайт, толщиной 5-30 мм. Эта процедура, кроме выравнивания стен, позволяет получить штробу с целыми перегородками у блоков. Так же мы меньше углубляемся в сами блоки, что позволяет практически не снижать площадь опирания и надежность кладки . В стене делаются два параллельных пропила «болгаркой», затем с помощью зубила и молотка фрагменты блоков между надрезами выбиваются. Штробы можно делать разного размера для монтажа точек подключения и укладки разнообразных коммуникаций: электрическая проводка, отопление, водоснабжение, водоотведение и т.д.
 |
