ГОСТ Р 52659-2006
Группа Б29

ОКС 75.080
ОКСТУ 0209

Дата введения 2008-01-01

1 ПОДГОТОВЛЕН Открытым акционерным обществом «Всероссийский научно-исследовательский институт по переработке нефти» (ОАО «ВНИИ НП») на основе аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 31 «Нефтяные топлива и смазочные материалы»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2006 г. N 426-ст

1 Область применения

Применение	Тип тары	Процедура
Жидкости с давлением паров по Рейду более чем 13,8 кПа и не более чем 101 кПа (14,7 фунт/дюйм — psia) [3]	Резервуары для хранения, судовые/баржевые танки, автоцистерны, ж/д цистерны	Отбор проб бутылкой
Жидкости с давлением паров по Рейду 101 кПа (14,7 psia) и менее	Резервуары для хранения с кранами для слива	Отбор проб желонкой. Отбор пробы из крана
Донный отбор жидкостей с давлением паров по Рейду 13,8 кПа (2 psia) или менее	Резервуары для хранения с кранами для слива	Отбор проб из крана
Жидкости с давлением паров по Рейду 101 кПа (14,7 psia) или менее	Трубопроводы или линии	Отбор проб из линии
Жидкости с давлением паров по Рейду 13,8 кПа (2 psia) или менее	Резервуары для хранения, суда, баржи	Отбор проб бутылкой
Жидкости с давлением паров по Рейду 13,8 кПа (2 psia) или менее	Свободно или открыто выгружающийся поток	Отбор проб черпаком
Жидкости с давлением паров по Рейду 13,8 кПа (2 psia) или менее	Цистерны, бочки, канистры	Отбор проб с помощью трубки
Отбор со дна или желонкой жидкостей с давлением паров по Рейду 13,8 кПа (2 psia) или менее	Автоцистерны, резервуары для хранения	Отбор проб желонкой
Жидкости и полужидкости с давлением паров по Рейду 13,8 кПа (2 psia) или менее	Свободно или открыто выгружающийся поток, открытые резервуары или котлы, ж/д и автомобильные цистерны, бочки	Отбор проб черпаком
Сырая нефть	Резервуары для хранения, судовые/баржевые резервуары, цистерны, ж/д и автомобильные цистерны, трубопроводы	Автоматический отбор проб; отбор проб желонкой; отбор проб из крана
Промышленные ароматические углеводороды	Резервуары для хранения, судовые/баржевые резервуары	Отбор проб бутылкой
Парафины, твердые битумы и другие размягченные твердые вещества	Бочки, ящики, мешки, коробки	Отбор проб сверлением
Нефтяной кокс, твердые материалы в виде неизмельченных кусков	Грузовые автомобили, контейнеры, мешки, бочки, коробки	Отбор проб совком
Смазки, мягкий парафин, асфальты	Котлы, барабаны, бидоны, трубы	Отбор пластичных проб
Асфальтовые продукты	Резервуары для хранения, автоцистерны, линии, упаковки	Отбор пластичных проб
Эмульгированные асфальты	Резервуары для хранения, автоцистерны, линии, упаковки	Отбор пластичных проб

Примечания

1 Процедуры, описанные в настоящем стандарте, могут быть также использованы при отборе проб большинства некоррозионных жидких промышленных химикатов; при этом необходимо обеспечить строгое соблюдение всех требований безопасности при работе с ними.

2 Метод отбора проб сжиженных нефтяных газов описан в [4]; метод отбора проб гидравлических жидкостей представлен в [5] и [6]; метод отбора проб изоляционных масел описан в [7]; метод отбора проб природного газа описан в [8].

2 Нормативные ссылки

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 Пробы

3.1.1 проба (sample): Порция продукта, извлеченная из общего объема продукта, содержащая или не содержащая компоненты в тех же пропорциях, которые присутствуют в общем объеме.

3.1.2 проба, составленная из проб, взятых со всех уровней жидкости (средняя проба из всех слоев жидкости) (all-levels sample): Проба, полученная с помощью закрытого стакана или бутылки путем погружения их как можно ближе к уровню отбора, последующего открывания пробоотборника и его подъема с такой скоростью, чтобы при извлечении из жидкости пробоотборник был заполнен приблизительно на общего объема.

3.1.3 высверленная проба (boring sample): Проба продукта, содержащегося в бочке, ящике, мешке или куске, которую получают из осколков, образующихся при сверлении корабельным сверлом отверстий (дыр) в материале.

3.1.5 донная проба воды (bottom water sample): Точечная проба свободной воды, взятая из-под (ниже) слоя нефти, содержащейся на судне или барже, или в резервуаре для хранения.

3.1.7 композитная проба (composite sample): Смесь точечных проб, смешанных пропорционально объемам продукта, из которых были получены точечные пробы.

3.1.8 стержневая проба (core sample): Проба однородного (сквозного) участка продукта, взятого на заданной высоте резервуара.

3.1.9 ковшовая проба (dipper sample): Проба, полученная путем помещения ковша или другого собирающего сосуда для отбора проб на участке свободно вытекающего потока (струи) продукта так, чтобы отобрать определенный объем из поперечного участка полного потока за равномерные интервалы времени при постоянной скорости потока или меняющиеся интервалы времени пропорционально скорости потока.

3.1.11 проба плавающей крыши (резервуара) (floating roof sample): Точечная проба для определения плотности жидкости, взятая прямо из-под поверхности плавающей на испытуемой жидкости крыши.

3.1.12 проба, пропорциональная потоку (flow proportional sample): Проба, взятая из трубопровода таким образом, чтобы скорость отбора пробы была всегда пропорциональна отношению времени отбора пробы к скорости потока жидкости в трубопроводе.

3.1.13 проба, отобранная совком (grab sample): Проба, полученная сбором равных количеств рыхлых твердых продуктов из части груза или груза из тары таким образом, чтобы проба была представительной для всего груза.

3.1.14 пластичная проба (grease sample): Проба, отобранная ковшом или совком из мазеобразного или полужидкого затаренного в установленном порядке продукта.

Рисунок 1 — Место отбора точечных проб

Рисунок 1 — Место отбора точечных проб

3.1.16 проба со среднего слоя (middle sample): Точечная проба, взятая из середины содержимого резервуара (на расстоянии глубины от поверхности жидкости), — рисунок 1.

3.1.18 проба на уровне слива (outlet sample): Точечная проба, отбираемая пробоотборником с открывающимся входным отверстием на уровне дна слива резервуара (фиксированного или плавающего), — рисунок 1.

3.1.19 представительная проба (representative sample): Проба, извлеченная из общего объема продукта, содержащая его компоненты в тех же пропорциях, в которых они присутствуют в общем объеме.

3.1.20 бегущая проба (running sample): Проба, полученная при погружении стакана-пробоотборника или бутылки до уровня дна сливного узла (до низа выходных отверстий) или линии перекачки (разводных линий) и возвращении пробоотборника наверх (к поверхности жидкого нефтепродукта) с той же скоростью таким образом, чтобы при этом стакан-пробоотборник или бутылка заполнялись на объема.

3.1.21 точечная проба (spot sample): Проба, взятая из определенного места (точки) в резервуаре или из потока в трубопроводе в определенное время.

3.1.22 поверхностная проба (surface sample): Точечная проба, отобранная с поверхности жидкости в резервуаре.

Уровень заполнения резервуара, % диаметра	Уровень отбора проб, % диаметра над дном	Смешанная проба (пропорциональные части от …)
	верхний	средний	нижний	верхняя	средняя	нижняя
100	80	50	20	3	4	3
90	75	50	20	3	4	3
80	70	50	20	2	5	3
70		50	20		6	4
60		50	20		5	5
50		40	20		4	6
40			20			10
30			15			10
20			10			10
10			5			10

3.1.24 проба из крана (tap sample): Точечная проба, взятая из пробоотборного крана на боковой стороне резервуара. Эту пробу также называют боковой пробой из резервуара.

3.1.25 верхняя проба (top sample): Точечная проба, отобранная на глубине 15 см (6 дюймов) от поверхности жидкости, — рисунок 1.

3.1.26 проба, полученная с помощью пробоотборной трубки или желонки (tube or thief sample): Проба, отобранная с помощью пробоотборной трубки или специальной желонки подобно стержневой пробе и точечной пробе из определенной точки в резервуаре или контейнере.

3.1.27 проба из верхнего слоя (upper sample): Точечная проба, отобранная из середины верхней трети содержимого резервуара (на глубине от поверхности жидкости), — рисунок 1.

3.2 отбор проб (sampling): Все операции, необходимые для получения пробы, представляющей содержимое любого трубопровода, резервуара или другой емкости, и помещения такой пробы в контейнер, из которого может быть взят представительный образец для анализа.

3.3 Другие термины

3.3.2 растворенная вода (dissolved water): Вода в нефтепродукте в виде раствора в нем (или вода, растворенная в нефтепродукте).

3.3.3 эмульсия (emulsion): Трудноразделимая смесь нефтепродукта с водой.

3.3.5 свободная вода (free water): Вода, присутствующая как отдельная фаза.

3.3.6 промежуточный контейнер (intermediate container): Емкость, в которую всю пробу или ее часть переносят для транспортирования, хранения или легкости обслуживания (работы с ней) из первичного контейнера/приемника.

3.3.9 испытуемый образец (test specimen): Представительный образец, взятый для анализа из контейнера, содержащего первичную или промежуточную пробу.

4 Сущность стандарта

5 Значение и использование стандарта

5.1 Представительные пробы нефти и нефтепродуктов требуются для определения их физических и химических свойств, чтобы установить стандартные цены и соответствие коммерческим и государственным (регулируемым) спецификациям.

5.2 При выборе определенного способа отбора проб необходимо учесть следующее:

5.2.1 Цель ручного отбора проб

5.2.2 Необходимые условия для применения ручного метода отбора проб

5.2.2.1 Ручной отбор проб может выполняться при любых условиях при четком соблюдении методов отбора проб и в соответствии с областью применения этого метода.

5.2.2.2 Во многих случаях применение ручного метода отбора проб для жидкостей приводит к тому, что отобранный продукт содержит тяжелый компонент (например свободную воду), имеющий тенденцию отделяться от основного компонента. В этих случаях ручной метод отбора должен проводиться следующим образом:

a) для отделения и отстоя тяжелого компонента должно пройти достаточно времени;

b) должна существовать возможность измерения уровня отстоявшегося компонента, чтобы при получении представительных проб выполнить отбор выше этого уровня, в противном случае весь тяжелый компонент или его часть будут включены в отобранную для идентификации пробу содержимого резервуара;

6 Аппаратура

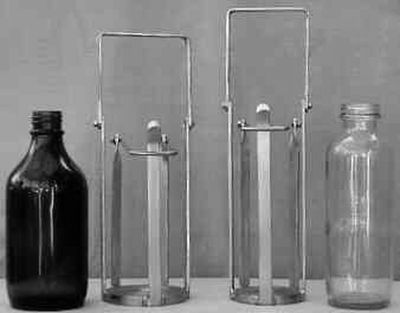

6.1 Контейнеры для проб изготовляют различной формы, различных размеров и из различных материалов. Чтобы правильно выбрать контейнер для конкретного применения, необходимо знать свойства отбираемого продукта, чтобы избежать возможного взаимодействия между продуктом и контейнером, влияющего на целостность отбираемой пробы. При выборе контейнеров дополнительно следует учесть способ перемешивания, требуемый при повторном смешении проб, и вид лабораторных анализов, которые должны быть выполнены на отобранном продукте. Для простоты объяснения правил смешения образцов и обращения с ними вышесказанное справедливо как для первичных, так и для промежуточных контейнеров. Независимо от типа используемого контейнера, он должен иметь достаточный объем, чтобы вмещать требуемое количество образца, не превышая при этом 80% объема контейнера. Дополнительный (свободный) объем необходим в случае температурного расширения пробы и для улучшения ее перемешивания.

6.2 Общие требования к конструкции контейнеров

6.2.1 Дно контейнера должно быть покатым по отношению к входному отверстию для того, чтобы иметь возможность контролировать полное удаление жидкости.

6.2.2 Внутренняя часть не должна содержать карманов и мертвых точек.

6.2.3 Внутренняя поверхность контейнера должна быть изготовлена с учетом минимальной коррозионности, шероховатости, исключения налипания осадка и воды.

6.2.4 Закрываемое отверстие контейнера должно иметь достаточные размеры, чтобы облегчить его заполнение, осмотр и очистку.

6.2.5 Контейнер должен иметь конструкцию, позволяющую приготавливать гомогенную смесь пробы и предотвращающую потери каких-либо составляющих, что может нарушить представительность пробы и повлиять на точность аналитических испытаний.

6.2.6 Конструкция контейнера должна обеспечивать перенос образцов в аналитическую аппаратуру, пока сохраняется представительная природа пробы.

6.4.1 Ни при каких обстоятельствах не следует использовать контейнеры из обычного нелинейного полиэтилена для хранения проб жидких углеводородов. Это должно предупредить загрязнение пробы или разрушение емкости, в которой она находится. Пробы отобранных моторных масел, содержащих растворенное топливо, не должны храниться в пластиковых контейнерах.

6.4.2 Преимуществом пластиковых бутылок является то, что они не бьются, как стеклянные бутылки, и не подвергаются коррозии, как металлические контейнеры.

6.7.2 Очистку контейнеров, предназначенных для отбора проб авиационных топлив, которые будут использованы для определения отделения воды, коррозии на медной пластине, электропроводности, термической стабильности, смазывающей способности и содержания следов металлов, следует проводить по методике [11].

6.8.1 Если расслоение пробы допустимо, применяют адекватные способы перемешивания, такие как встряхивание (ручное или механическое) или использование гидродинамического миксера.

7 Требования к проведению отдельных этапов ручного отбора проб

7.1 При разработке и применении методов ручного отбора проб должны быть рассмотрены следующие факторы:

7.1.2 Порядок отбора проб

7.1.2.1 Любое «возмущение» отбираемого продукта в резервуаре может отрицательно сказаться на представительности пробы. Следовательно, операцию по отбору проб следует проводить до измерения взлива, определения температуры и любых других подобных действий, которые могут «возмущать» содержимое резервуара. Необходимо гарантировать сохранение основных характеристик продукта в пробе и то, что проба является средней пробой.

7.1.2.2 Чтобы избежать загрязнения столба нефтепродукта в процессе отбора проб, отбор следует начинать сверху вниз в следующей последовательности: поверхностная проба; верхняя проба; проба с верхнего слоя; проба со среднего слоя; проба с нижнего слоя; проба с уровня слива; промежуточная проба; средняя проба, составленная из проб, взятых со всех уровней; донная проба и бегущая проба.

7.1.8.1 Дата и время (продолжительность отбора проб или часы и минуты для отбора пробы зачерпыванием).

7.1.8.2 Фамилия пробоотборщика.

7.1.8.3 Наименование, номер и принадлежность судна, платформы или контейнера.

7.1.8.4 Наименование (марка, сорт, вид) продукта.

7.1.8.5 Ссылочный символ или идентификационный номер.

8 Требования к отбираемым пробам

8.1 Смешение индивидуальных проб

8.1.3 При смешении проб необходимо гарантировать целостность пробы. Указания по смешению и работе с пробами приводятся в [2].

8.1.4 Пробы, взятые с конкретных слоев, например верхнего, среднего, нижнего, закрывают после того, как небольшую порцию пробы отливают, чтобы создать свободное пространство в контейнере над жидкостью. Все другие пробы следует закрыть немедленно и передать в лабораторию.

9 Специальные меры предосторожности при ручном отборе проб

9.1 Настоящий стандарт не ставит своей целью описание всех аспектов техники безопасности, связанных с ручным отбором проб. Однако предполагается, что персонал, осуществляющий отбор проб, обучен технике безопасного выполнения операций, производимых в специфических ситуациях во время отбора проб.

10 Специальные требования к работе со специфическими материалами

10.1 Сырая нефть и остаточные нефтяные топлива

10.1.1 Сырая нефть и остаточные нефтяные топлива не являются обычно гомогенными системами. Пробы сырой нефти и остаточных нефтяных топлив из резервуара не могут быть представительными по следующим причинам:

10.1.1.1 Концентрация эмульсионной воды выше у дна. Бегущая проба или смешанная проба с верхнего, среднего и нижнего слоев могут не давать представление о концентрации захваченной воды.

10.1.1.2 Межфазную границу между топливом и водой трудно определить, особенно в присутствии эмульсионных слоев или осадков.

10.1.1.3 Определение объема свободной воды затруднено потому, что уровень свободной воды может изменяться по глубине продукта в резервуаре. Дно часто покрыто отстоями свободной воды или водной эмульсией, запруженными слоями осадка или парафина.

10.1.2 Когда пробы подобных продуктов требуются для учетно-расчетных измерений при передаче, рекомендуется автоматический отбор проб в соответствии с [10]. Однако по согласованию сторон допускается использовать пробы из резервуара.

10.4 Растворители лаков и разбавители

10.4.1 Основной объем проб растворителей лаков и разбавителей, который отбирают для проведения испытаний по методу [12], предусматривает при отборе соблюдение мер предосторожности и инструкций по 11.4.2 и 11.4.3.

10.4.2 Резервуары и автомобильные цистерны

Отбирают пробы продуктов с верхнего и нижнего слоев (рисунок 1), каждого продукта не более 1 л (1 кварты), с помощью операций по отбору точечных проб бутылкой или желонкой (13.4). В лаборатории готовят смешанную пробу не менее 2 л/2 кварты, смешивая пробу с верхнего слоя и пробу с нижнего слоя в равных частях.

Таблица 3 — Минимальное число упаковок, отобранных для отбора проб

Количество упаковок в партии	Количество упаковок для отбора проб
3 включ.	Все
4 » 64 «	4
65 » 125 «	5
» 126 » 216 «	6
» 217 » 343 «	7
» 344 » 512 «	8
» 513 » 729 «	9
» 730 » 1000 «	10
» 1001 » 1331 «	11
» 1332 » 1728 «	12
» 1729 » 2197 «	13
» 2198 » 2744 «	14
» 2745 » 3375 «	15
» 3376 » 4096 «	16
» 4097 » 4913 «	17
» 4914 » 5832 «	18
» 5833 » 6859 «	19
» 6860 и более	20

11 Специальные требования к выполнению специфических испытаний

11.4 Окислительная стабильность (стабильность к окислению)

11.4.1 При отборе проб продуктов, которые должны быть испытаны на окислительную стабильность в соответствии с [18], [19] или эквивалентными методами, следует соблюдать меры предосторожности и инструкции, представленные ниже.

12 Специальные требования к специфическому ручному отбору проб

12.1 Морские грузоперевозки сырых нефтей

12.1.1 Пробы грузов сырой нефти судов или барж могут быть взяты по согласованию сторон следующими способами:

12.1.1.1 Из береговых резервуаров перед погрузкой, до и после разгрузки по разделу 13.

12.1.2 Пробы с судов или барж могут быть взяты через открытые люки или с помощью оборудования, разработанного для закрытых систем.

12.1.5 При необходимости пробы грузов товарных продуктов, находящихся на борту судна/баржи, отбирают как из судовых танков, так и из приемочных резервуаров (танков) и из трубопровода. Дополнительно продукт из каждого танка судна/баржи должен быть отобран после погрузки или разгрузки.

Вместимость резервуара/уровень жидкости	Требуемые пробы
	Верхний слой	Средний слой	Нижний слой
Вместимость резервуара 159 м (1000 баррелей)		X
Вместимость резервуара >159 м (1000 баррелей)	X	X	X
Уровень 3 м (10 футов)		X
3 м (10 футов) < уровень 4,5 м (15 футов)	X		X
Уровень >4,5 м (15 футов)	X	X	X

13 Отбор проб из резервуара

Рисунок 2 — Напорная труба (с перекрывающимися отверстиями)

Рисунок 2 — Напорная труба (с перекрывающимися отверстиями)

13.4.1 Отбор проб желонкой стержневого типа

13.4.1.2 Аппаратура

Типовая желонка стержневого типа показана на рисунке 3. Желонка должна быть сконструирована таким образом, чтобы проба могла быть отобрана с уровня 2,0-2,5 см (-1 дюйм) от дна или в любой другой специфической точке резервуара или емкости. Размер стержневой желонки должен быть выбран в зависимости от требуемого объема образца. Желонка должна проникать в нефтепродукт, находящийся в резервуаре, до требуемого уровня, быть оборудована механическим устройством для осуществления заполнения на любом желаемом уровне и извлекаться без чрезмерного загрязнения ее содержимого. Желонка должна иметь:

a) однородное поперечное сечение и донное закрываемое отверстие;

b) выдвижные стержни, использующиеся для отбора проб на уровнях, соответствующих требованиям к высокорасположенным соединениям или пробам, которые необходимы для определения уровней высоколежащих осадка и воды;

c) измерительную шкалу для определения высоты воды и осадка в желонке;

d) прозрачный цилиндр для облегчения наблюдения за удельным весом и температурой нефтепродукта во время определения удельного веса; желонка также должна быть оборудована ветрозащитным экраном;

e) отверстие для устранения подпора на кране или заслонке на любом желаемом уровне;

f) желоночный шнур, размеченный так, чтобы проба могла быть отобрана на любой глубине в вертикальном сечении резервуара;

g) крюк для вертикального подвешивания желонки в люке;

h) отборный кран для взятия проб для определения воды и осадка с отмеченных уровней 10 см (4 дюйма) и 20 см (8 дюймов);

Рисунок 3 — Желонка стержневого типа для отбора проб нефтепродуктов

13.4.1.3 Процедура

а) обследуют желонку, мерный цилиндр и контейнер для пробы на чистоту, используют только чистое и сухое оборудование;

b) оценивают уровень жидкости в резервуаре. Применяют автоматический измеритель уровня или проводят измерение свободного пространства, при необходимости;

c) проверяют работоспособность желонки;

d) открывают донное закрываемое отверстие и устанавливают опускной крюк на опускной стержень;

e) погружают желонку до требуемой точки отбора (таблица 4);

f) в требуемой точке закрывают донное отверстие желонки резким рывком веревки;

g) извлекают желонку;

08 апреля 2014

Взятие пробы нефтепродуктов — обязательный процесс, сопутствующий всему долгому пути «черного золота»: от момента его получения из недр Земли до потребления конечными пользователями. Это вполне закономерно. Образцы нефти, добытые из разных источников или даже с разных глубин одного, могут значительно отличаться друг от друга. Вариабельность многочисленных нефтепродуктов вообще зашкаливает: где и как производились, в каких условиях и сколько хранились, насколько точно и честно выполнялись требования стандартов на всех этапах…

Итак, с одной стороны, мы имеем чрезвычайный полиморфизм нефтепродуктов, а с другой, необходимость их унифицированности, стандартизованности при использовании — ведь механизмам, потребляющим топливо, масла, смазки требуются вещества с достаточно жестко регламентируемым составом. Это заставляет постоянно совершенствовать отбор проб нефтепродуктов и их последующий анализ.

Какие шаги предпринимаются на пути к этому совершенствованию? Во-первых, разрабатываются новые методики. Во-вторых, ужесточаются стандарты. Ну и, в-третьих, постоянно повышается уровень производимого оборудования для отбора проб. Кстати, о последнем пункте…

ООО ТД «Лабораторное оснащение» находится в авангарде современных течений рынка оборудования для отбора и анализа нефтепродуктов, так что если вы заинтересованы в его покупке (к слову сказать, по выгодной цене), то звоните нашим консультантам — они помогут вам сделать и правильный выбор, и сам заказ.

Инструкция по отбору проб нефтепродуктов и другие нормативные документы: приходим к общему знаменателю в пробоотборе

Для того чтобы упорядочить процесс контроля за качеством нефти и нефтепродуктов разработан целый ряд нормативных документов. Одним из таких документов является инструкция по контролю и обеспечению сохранения качества нефтепродуктов в организациях нефтепродуктообеспечения, утвержденная приказом министерства энергетики Российской Федерации 20 июня 2003 г. Данная инструкция обеспечивает единство требований к проведению работ по контролю, а также к обеспечению сохранения качества нефтепродуктов как при приеме, хранении и транспортировании, так и при отпуске в организациях нефтепродуктообеспечения. Требования данного документа касаются отбора проб нефти и нефтепродуктов любого вида: жидких нефтяных топлив, масел, смазок и технических жидкостей, выпускаемых по стандартам или же техническим условиям.

Инструкции регламентирует все виды анализа нефтепродуктов и особенности пробоподготовки к ним. Все лабораторные испытания по оценке соответствия качества контрольных проб нефтепродукта требованиям нормативных документов, приводящиеся в условиях лабораторий с использованием стандартных методов испытаний и по установленному в процессе аккредитации перечню основных показателей качества, должны проводиться строго регламентировано.

Методы отбора проб нефтепродуктов зависят от цели анализа, которому будут подвергаться в последующем образцы. Проба может быть донной — это точечная проба (т. е. отобранная за один прием), взятая со дна резервуара (либо емкости транспортного средства). Для ее отбора используются переносные металлические пробоотборники для нефтепродуктов, которые опускаются до дна резервуара (либо другой емкости). Донная проба не включается в объединенную пробу — это следующий вид проб — проба нефтепродукта, которая составляется из нескольких точечных, отобранных в специальном порядке и объединенных в необходимом соотношении.

Существует понятие контрольной пробы, которая является частью точечной или же объединенной пробы, используется такая проба для выполнения анализа в рамках проведения контроля точности испытаний нефтепродуктов. Имеется в виду совокупность организационных мероприятий, средств, а также методов испытаний, методов контроля точности испытаний, объектов контроля, объединенных одной целью — обеспечение единства всех измерений и единства метрологических характеристик всего спектра методов испытаний. Частным примером контрольной пробы является арбитражная. В этом случае отбор проб нефти и нефтепродуктов необходим для проведения арбитражного анализа — для установления соответствия качества нефтепродукта обязательным требованиям нормативных документов. Притом установление данного соответствия проводится в независимой лаборатории в случае возникновения каких-либо разногласий в оценке качества нефтепродукта между потребителем и поставщиком. Лаборатория обязательно выбирается по согласованию обеих заинтересованных сторон. В инструкции также прописано, что во время проведения арбитражного анализа допускается присутствие как той, так и другой заинтересованной стороны.

Отбор проб нефтепродуктов из резервуаров может несколько отличаться и от того, какой именно метод испытаний будет использоваться. Различают стандартный метод — определение показателей качества, на которые дается ссылка в «технических требованиях» нормативного документа (на каждую конкретную марку нефтепродукта). Если на метод разработан стандарт «Методы испытаний», то в «технических требованиях» делается ссылка на номер стандарта. Когда метод испытания не стандартизован, в «Методах испытаний» нормативного документа на данный нефтепродукт приводится полный текст данного метода испытания. Оценка качества нефтепродукта может проводиться и с использованием экспресс-метода. Однако данные экспресс-анализа не могут быть использованы для предъявления претензий, оформления паспортов качества нефтепродукта или же для записи в журнал анализов. Экспресс-анализ может только показать, что нефтепродукт некондиционный, но это необходимо обязательно перепроверить с помощью лабораторных испытаний. В то же время нельзя сбрасывать со счетов важность экспресс-метода. Он позволяет с установленной вероятностью за значительно более короткое время, чем стандартный метод, определять показатели качества нефтепродуктов и принимать быстрое решение о необходимости их проверки в лабораторных условиях.

Следующим нормативным документом, регламентирующим пробоотбор и анализ нефти и нефтепродуктов является ГОСТ. Отбор проб нефтепродуктов ручным способом описан в стандарте от 2011 года (Нефть и нефтепродукты. Методы ручного отбора проб. ГОСТ Р 52659-2006). Кроме описанных выше типов проб, в нем выделяется и целый ряд других. Проба, составленная из нескольких проб, взятых со всех без исключения уровней жидкости (или средняя проба из всех слоев жидкости). Промежуточная проба — это точечная проба, взятая открывающимся пробоотборником с уровня на 10 см (или 4 дюйма) ниже сливного отверстия резервуара. Композитная проба — смесь точечных, смешанных строго пропорционально объемам нефтепродукта, из которых и были получены точечные пробы. Стержневая проба — проба сквозного участка нефтепродукта, взятого на заданной оператором высоте резервуара. Ковшовая проба — получается путем помещения ковша либо другого собирающего сосуда для отбора на участке свободно вытекающего потока нефтепродукта. Дренажная проба — из резервуара для хранения, забирается через дренажный кран. Проба плавающей крыши, проба, отобранная совком, пластичная проба для мазеобразного или полужидкого продукта и другие. Данный стандарт предназначается для ручного отбора представительных проб, как нефти, так и нефтепродуктов в жидком, полужидком либо твердом состоянии, с давлением паров при условиях отбора менее 101 кПа. Он описывает все тонкости забора, в том числе и требования к контейнерам для перевозки проб. Например, стеклянные бутылки для проб нефтепродуктов, по описанию стандарта должны быть чистыми, прозрачными (проверенными на чистоту визуально), что позволяют осуществить визуальную проверку на мутность, возникающую из-за присутствия либо свободной воды, либо твердых загрязнений.

Подробно в стандарте описан и порядок отбора проб нефтепродуктов (пункт 7.1.2. «Порядок отбора проб»). В данном разделе обращается внимание на то, что любое «возмущение» отбираемого нефтепродукта в резервуаре отрицательно сказывается на представительности пробы, а также даются рекомендации по профилактике загрязнения столба продукта в процессе отбора (отбор нужно начинать сверху вниз).

Еще одним документом, регламентирующим отбор проб нефтепродуктов, который вступил в силу в 1985 году, является ГОСТ «Методы отбора проб нефтепродуктов». ГОСТ 2517-85 содержит в себе основополагающие правила отбора проб нефтепродуктов: использование переносных пробоотборников с герметичными крышками и имеющих достаточную для погружения массу, обязательное осматривание аппаратуры перед каждым отбором пробы для исключения наличия трещин. В стандарте уделяется внимание и важности очистки инвентаря, а также его защиты от загрязнения до момента использования. Прописаны в стандарте и обязательные требования к устройству проботоборников. Например, пробоотборник ручного отбора проб нефтепродукта из трубопровода должен состоять из следующих основных узлов: пробозаборное и запорное устройства и пробосборник (пробоприемник).

ООО ТД «Лабораторное оснащение» за правильный пробоотбор, а вы?

Наша компания ВСЕГДА работает только с лицензированной продукцией, имеющей сертификаты, соответствующей ГОСТам. Поэтому, если вы хотите, чтобы ваш пробоотбор осуществлялся по всем правилам, то вам к нам!

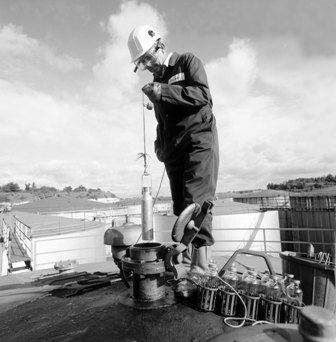

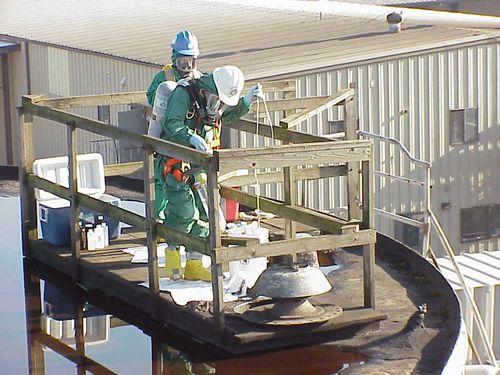

Отбор проб из резервуаров

1.Пробу нефтепродукта,
подлежащего отгрузке, для полного
анализа необходимо отбирать не более,
чем за два месяца до дня отгрузки, а для
контрольного анализа — не более, чем за
десять дней.

2.Перед отбором
пробы из резервуара нефть и нефтепродукт
отстаивают и удаляют подтоварную воду,
причем нефть отстаивают не менее двух
часов после заполнения резервуара.

По требованию
представителя заказчика отбирают пробу
нефтепродукта из сифонного крана,
установленного в нижнее (летнее)
положение.

3. Из резервуаров
с нефтепродуктами, находящимися под
давлением, пробы следует отбирать без
разгерметизации резервуара.

4. Пробу нефти или
нефтепродукта из резервуара с понтоном
отбирают из перфорированной колонны.

5. Объединенную
пробу нефти или нефтепродукта из
вертикального цилиндрического или
прямоугольного резервуара отбирают
преимущественно

стационарным
пробоотборником в один прием. За нижнюю
точку отбора пробы нефтепродукта следует
принимать уровень на расстоянии 250мм
от днища резервуара, а при отборе пробы
нефти — уровень нижней образующей
приемо-раздаточного патрубка по
внутреннему диаметру.

6. Точечные пробы
из вертикального цилиндрического или
прямоугольного резервуаров отбирают
переносным или стационарным пробоотборником
с трех уровней:

верхнего — на
250мм ниже поверхности нефти или
нефтепродукта;

среднего — с
середины высоты столба нефти или
нефтепродукта;

нижнего — для
нефти — нижняя образующая приемо-раздаточного
патрубка по внутреннему диаметру, для
нефтепродукта — на 250мм выше днища
резервуара.

Для резервуаров,
у которых приемо-раздаточный патрубок
находится в приямке, за нижний уровень
отбора пробы нефти принимают уровень
на расстояниии 250мм от днища резервуара.

Объединенную
пробу нефти или нефтепродукта из
резервуаров составляют смешением
объемных частей точечных проб верхнего,
среднего и нижнего уровней в соотношении
1 : 3 : 1.

7. Из резервуаров,
в которых нефтепродукт компаундирован
и в других случаях появления неоднородности,
при необходимости выявления этой
неоднородности отбирают точечные пробы
по пункту 6 и анализируют их отдельно.
По требованию представителя заказчика
точечные пробы нефтепродукта через
один метр высоты столба жидкости, при
этом точечные пробы верхнего и нижнего
уровней отбирают

по пункту 6.
Объединенную пробу составляют смешением
точечных проб равных объемов.

8. При заполнении
резервуара или откачки нефти или
нефтепродукта допускается составлять
объединенную пробу из точечных проб,
отобранных из трубопровода.

9. Точечные пробы
нефти или нефтепродукта, высота уровня
которого в вертикальном резервуаре не
превышает 2000мм следует отбирать с
верхнего и нижнего уровней в соответствии
с пунктом 6.

Объединенную
пробу составляют смешением точечных
проб верхнего и нижнего уровней равных
объемов.

10. Из горизонтального
цилиндрического резервуара диаметром
более 2500мм точечные пробы следует
отбирать с трех уровней:

верхнего — на 250мм
ниже поверхности нефти или нефтепродукта;

среднего — с
середины высоты столба нефти или
нефтепродукта;

нижнего — на 250мм
выше нижней внутренней образующей
резервуара.

Объединенную
пробу нефти или нефтепродукта составляют
смешением объемных частей точечных
проб верхнего, среднего и нижнего уровней
в соотношении 1 : 6 : 1.

11. Из горизонтального
цилиндрического резервуара диаметром
менее 2500мм, независимо от степени
заполнения, а также из горизонтального
цилиндрического резервуара диаметром
более 2500мм, заполненного до высоты
половины диаметра и менее, точечные
пробы следует отбирать с двух уровней:

с середины высоты
столба жидкости и

на 250мм выше нижней
образующей резервуара.

Объединенную
пробу составляют смешением объемных
частей точечных проб среднего и нижнего
уровней в соотношении 3 : 1.

12. Из резервуара
траншейного типа точечные пробы
нефтепродуктов следует отбирать с
верхнего, среднего и нижнего уровней,
соответствующих 0,93; 0,64; 0,21 объема
нефтепродукта (отсчет долей объема
снизу).

Объединенную
пробу нефтепродукта составляют смешением
объемных частей точечных проб верхнего,
среднего и нижнего уровней в соотношении
1 : 3 : 3.

13. Если резервуар
траншейного типа заполне нефтепродуктом
одной марки с различной плотностью
(расхождение более 0,002г см ), точечные
пробы нефтепродуктов из резервуара
отбирают с семи уровней, соответствующих
0,93; 0,78; 0,64; 0,50; 0,36; 0,21; 0,07 объема
нефтепродукта (отсчет долей объемов
снизу).

Объединенную пробу
составляют смешением точечных проб
равных объемов.

14. Отбор проб
нефти или нефтепродуктов из резервуаров
переносным пробоотборником производят
следующим образом:

Измеряют уровень
продукта в резервуаре.

Определяют уровни
отбора точечных проб.

Закрытый
пробоотборник опускают до заданного
уровня и открывают крышку или пробку.

Пробы с нескольких
уровней следует отбирать последовательно
сверху вниз.

При необходимости
измерения температуры отобранной пробы
пробоотборник на заданном уровне должен
выдерживаться не менее 5мин. За среднюю
температуру нефти или нефтепродукта в
резервуаре принимают среднее арифметическое
температур точечных проб, взятых в
соотношении, принятом для составления
объединенной пробы.

При отборе пробы
нефтепродуктов с нормируемым давлением
насыщенных паров с помощью бутылки в
металлическом каркасе, бутылку с пробой
вынимают из каркаса, а для отбора
следующей пробы вставляют сухую чистую
бутылку. Для других нефтепродуктов
допускается переливать пробу в сухую
чистую бутылку.

При составлении
объединенной пробы из точечных проб
каждую точечную пробу следует перемешать,
взять необходимую часть, слить в один
сосуд и хорошо перемешать.

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

• #
• #
• #
• #
• #
• #
• #
• #
• #
• #
• #

ИНСТРУКЦИЯ

ПО КОНТРОЛЮ и обеспечению сохранения качества
нефтепродуктов в организациях нефтепродуктообеспечения

Министерство энергетики российской федерации

ИНСТРУКЦИЯ

ПО
КОНТРОЛЮ и обеспечению сохранения качества нефтепродуктов в организациях
нефтепродуктообеспечения

Санкт-Петербург

2004

Содержание

1. Область применения

1.1 Настоящая Инструкция устанавливает единые
требования к организации и проведению работ по контролю и обеспечению
сохранения качества нефтепродуктов при приеме, хранении, транспортировании и их
отпуске в организациях нефтепродуктообеспечения.

1.2 Положения и
требования настоящей Инструкции распространяются на жидкие нефтяные топлива,
масла, смазки и технические жидкости (в дальнейшем — нефтепродукты),
выпускаемые по стандартам или техническим условиям.

1.3 Требования
Инструкции обязательны для применения организациями нефтепродуктообеспечения
независимо от организационно-правовых форм и форм собственности и
индивидуальными предпринимателями, осуществляющими технологические операции с
нефтепродуктами по их приему, хранению, транспортированию и отпуску.

2. Термины и определения

В целях настоящей
Инструкции используются следующие термины и определения.

Арбитражный анализ
— установление соответствия качества нефтепродукта требованиям нормативных
документов, проводимое в независимой лаборатории при возникновении разногласий
в оценке качества между потребителем и поставщиком. Независимая лаборатория
выбирается по согласованию заинтересованных сторон. При проведении арбитражного
анализа могут присутствовать заинтересованные стороны.

Арбитражная проба
— контрольная проба, используемая для проведения арбитражного анализа.

Донная проба
— это точечная проба нефтепродукта, отобранная со дна резервуара (емкости
транспортного средства) переносным металлическим пробоотборником, который
опускается до дна резервуара (емкости). Донная проба в объединенную пробу не
включается, а анализируется отдельно.

Исправление (восстановление) качества
нефтепродукта — доведение показателя(ей) качества
некондиционного нефтепродукта до требований нормативного документа за счет
смешения его с той же маркой кондиционного нефтепродукта, имеющего соответствующий
запас качества.

Контроль точности проведения испытаний
нефтепродуктов — совокупность организационных
мероприятий, средств и методов испытаний, средств и методов контроля точности
испытаний и объектов контроля, взаимосвязанных единой целью — обеспечение
единства измерений и требуемых метрологических характеристик методов испытаний.

Контрольная проба
— часть точечной или объединенной пробы нефтепродукта, которая используется для
выполнения анализа.

Лабораторные испытания (анализ)
— оценка соответствия качества контрольной пробы нефтепродукта требованиям
нормативного документа, проводимая в условиях лаборатории с использованием
стандартных методов испытаний по установленному при аккредитации перечню
показателей качества.

Нефтепродукт
— готовый продукт, полученный при переработке нефти, газового конденсата,
углеводородного и химического сырья (синтетический бензин).

Нефтепродуктообеспечение
— процесс перемещения нефтепродуктов основными видами
транспорта (железнодорожный, трубопроводный, автомобильный, речной и морской)
от районов производства в районы потребления. Прием, хранение и отпуск
нефтепродуктов в организациях (нефтебазы, склады горюче-смазочных материалов,
стационарные и передвижные автозаправочные станции и автозаправочные комплексы)
осуществляет в необходимых количествах и ассортименте нефтепродуктов с целью
удовлетворения потребительского спроса.

Объединенная проба
— проба нефтепродукта, составленная из нескольких точечных проб, отобранных в
соответствующем порядке и объединенных в указанном соотношении.

Паспорт качества нефтепродукта
— документ, устанавливающий соответствие численных значений, показателей
качества нефтепродукта, полученных в результате лабораторных испытаний.

Показатель качества нефтепродукта
— количественная характеристика одного или нескольких свойств нефтепродукта,
определяющих его качество.

Приемо-сдаточный анализ
— оценка соответствия качества нефтепродукта по установленному перечню
показателей марке и данным, приведенным в паспорте качества поставщика (при
приеме) или журнале анализов (при отпуске), а также требованиям нормативного
документа на нефтепродукты.

Стандартный метод испытания
— метод испытания нефтепродуктов по определению показателя качества, на который
дается ссылка в разделе «технические требования» нормативного
документа на конкретную марку нефтепродукта. Если метод испытания
стандартизован, т.е. на него разработан стандарт вида «Методы
испытаний», то в разделе «технические требования» дается ссылка
на номер стандарта. Если метод испытания не стандартизован, то в разделе
«Методы испытаний» нормативного документа на нефтепродукт приводится
полный текст этого метода испытания.

Точечная проба
— проба, отобранная за один прием. Она характеризует качество нефтепродукта в
одном тарном месте (бочке, бидоне, канистре и др.) или на определенном заданном
уровне в резервуаре (транспортном средстве) или в определенный момент времени
при отборе из трубопровода.

Экспресс-анализ
— оценка качества нефтепродукта, проводимая с использованием экспресс-метода. Данные
экспресс-анализа нельзя использовать для предъявления претензии, оформления
паспорта качества нефтепродукта или записи в журнал анализов. Если
экспресс-анализ показал, что нефтепродукт некондиционный, то эти данные
необходимо проверить лабораторными испытаниями.

Экспресс-метод
— метод испытания, позволяющий с установленной вероятностью за более короткое
время, чем стандартный метод, определить показатель качества нефтепродукта и
принять решение о необходимости проверки его в лабораторных условиях.

3. Общие положения

3.1. Контроль и
обеспечение сохранения качества нефтепродуктов — комплекс мероприятий,
осуществляемых при подготовке и проведении операций по приему, хранению,
транспортированию и отпуску нефтепродуктов с целью предотвращения реализации некондиционных
нефтепродуктов.

3.2. Нефтепродукт,
поступающий в организацию нефтепродуктообеспечения или отпускаемый организацией
нефтепродуктообеспечения, сопровождается паспортом качества на партию согласно
образцу (приложение № 1).

3.3.
Контроль и обеспечение сохранения качества нефтепродуктов осуществляется в
соответствии с требованиями настоящей Инструкции.

3.4. Ответственным в
организации нефтепродуктообеспечения за осуществление мероприятий по контролю и
обеспечению сохранения качества нефтепродуктов является должностное лицо,
назначенное распорядительным документом организации.

3.5. Испытания
нефтепродуктов в зависимости от их назначения подразделяют на приемо-сдаточные,
контрольные, в объеме требований нормативного документа и арбитражные (объемы приемо-сдаточного и контрольного анализа нефтепродуктов
приведены в приложении
№ 2).

3.6. Приемо-сдаточный
анализ нефтепродукта проводят:

— при приеме продукта
из транспортных средств (до слива);

— при отпуске (до
отправления транспортных средств).

3.7.
Контрольный анализ нефтепродуктов проводят:

— после слива из
транспортных средств;

— после
внутрискладских перекачек;

— при поступлении
нефтепродуктов по магистральному нефтепродуктопроводу в резервуары организаций
нефтепродуктообеспечения;

— при длительном
хранении: бензина — не реже одного раза в 6 месяцев, остальных нефтепродуктов
(кроме нефтепродуктов, поступивших в запаянной таре, и другой герметичной
упаковке) — не реже одного раза в год;

— не позже 24 часов
после налива нефтепродукта по пробам, отобранным из транспортных средств.

3.8.
Анализ нефтепродукта в объеме требований нормативного документа проводят:

— при производстве
нефтепродукта;

— при длительном
хранении: бензина — не реже одного раза в год, остальных нефтепродуктов (кроме
нефтепродуктов, поступивших в запаянной таре и другой герметичной упаковке) —
не реже одного раза в 2 года;

— если номера
транспортных средств не совпадают с номерами, указанными в документах
отправителя;

— если транспортные
средства не имеют пломб или они неисправны, или транспортные средства
опломбированы не станцией отправителя;

— если нефтепродукт
поступил в неисправной таре или с нарушенной заводской упаковкой;

— если нефтепродукт
прибыл без паспорта качества поставщика или паспорт качества поставщика
заполнен не по всем показателям нормативного документа;

— если по данным
паспорта качества поставщика или по результатам приемо-сдаточного анализа
установлено несоответствие качества нефтепродукта требованиям нормативного
документа;

— если показатели
качества в паспорте имеют срок давности не более 2-х месяцев;

— после восстановления
качества нефтепродукта.

3.9. Арбитражный
анализ проводят по всем показателям качества нефтепродукта согласно требованиям
нормативного документа или по показателям, вызвавшим разногласия.

Если в нормативном
документе для определения показателя качества указано несколько методов
испытания, то в качестве арбитражного используют метод, определенный как
арбитражный.

3.10. Для обеспечения
учета контрольных операций при определении качества нефтепродуктов оформляются
следующие документы:

— паспорта качества (приложение № 1);.

— акты отбора проб (приложение № 3);

— журнал регистрации
проб (приложение
№ 4);

— журнал выдачи
паспортов качества (приложение
№ 5);

— журнал анализа
топлив (приложение № 6);

— журнал анализа масел
(приложение № 7);

— журнал анализа
смазок и специальных жидкостей (приложение
№ 8);

— журнал анализа
отработанных нефтепродуктов (приложение № 9);

— график проведения
анализов нефтепродуктов (приложение
№ 10);

— журнал регистрации
некондиционных нефтепродуктов (приложение № 11);

— график поверки
средств измерений (приложение
№ 12);

— копии графиков
зачистки резервуаров;

— рабочие журналы
лаборантов;

— журнал проверки
титров рабочих растворов;

— этикетки на пробы.

При отсутствии
возможности проведения анализов в организации нефтепродуктообеспечения
оформляются следующие документы:

— паспорта качества (приложение № 1);

— акты отбора проб (приложение № 3);

— журнал регистрации
проб (приложение
№ 4);

— журнал выдачи
паспортов качества (приложение
№ 5);

— журнал анализа
топлив (приложение № 6);

— журнал анализа масел
(приложение № 7);

— журнал анализа
смазок и специальных жидкостей (приложение
№ 8);

— журнал анализа
отработанных нефтепродуктов (приложение № 9);

— график проведения
анализов нефтепродуктов (приложение
№ 10);

— журнал регистрации
некондиционных нефтепродуктов (приложение № 11);

— копии графиков
зачистки резервуаров;

— этикетки на пробы.

3.11. Отбор проб
нефтепродуктов оформляют актом (приложение № 3). Акт отбора проб
нефтепродуктов составляют в двух экземплярах. В акте указывают сведения о
наименовании и поставщике нефтепродукта, месте отбора пробы, количестве
отобранной пробы, виде анализа или перечне показателей, которые необходимо
определить в данной пробе. В акте указывают, какой печатью опечатана проба и
наименование лаборатории, куда проба направляется на анализ.

Акт отбора проб
нефтепродуктов составляют в случаях:

— отбора проб для
анализа в другой лаборатории;

— отбора арбитражной
пробы.

Один экземпляр акта
вместе с пробой направляют в лабораторию, которая должна проводить анализ
отобранных проб, второй экземпляр с отметкой о приеме проб на анализ хранят в
лаборатории или в организации, представившей пробы на анализ.

Акт отбора арбитражной
пробы хранит организация до установления соответствия качества поступившего
(отгруженного) нефтепродукта требованиям нормативного документа, а в случае
предъявления претензий к качеству — до окончания решения вопроса.

3.12. В журнале
регистрации проб нефтепродуктов (приложение № 4) учитываются
все пробы нефтепродуктов, отобранные лабораторией в своей организации и
поступившие на анализ из других организаций.

В журнале фиксируют
наименование, марку нефтепродукта и нормативный документ, дату отбора или
поступления пробы, место отбора пробы, количество отобранной пробы и объем
анализа, срок хранения пробы и дату ее уничтожения или отправления на анализ в
качестве арбитражной.

3.13. Для установления
конкретных сроков проведения анализов хранящихся нефтепродуктов составляют
график проведения анализов (приложение
№ 10), который корректируют в процессе хранения нефтепродуктов.

Срок проведения
анализа пробы нефтепродукта в объеме требований нормативного документа — не
более 4 суток со дня доставки пробы в лабораторию, контрольного — не более 2
суток.

Работа по проведению
отбора проб и проведению анализов нефтепродуктов осуществляется по нормам
времени, утвержденным в установленном порядке.

После проведения
лабораторных испытаний остатки проб сливают в отработанные нефтепродукты или
уничтожают в установленном в организации порядке.

3.14. Результаты
анализов заносят в журналы анализов нефтепродуктов (приложения № 6 — 9).

В журналах анализа
отражают данные о качестве нефтепродуктов, хранящихся в организации. В журналы
заносят данные паспорта поставщика и результаты всех последующих (после слива
нефтепродукта в резервуар) анализов (приемо-сдаточного, контрольного, в объеме
требований нормативного документа) нефтепродукта, находящегося в резервуаре
(партии нефтепродуктов в таре) и наливных средствах транспортирования, которыми
нефтепродукт прибыл в организацию. В журналах делают отметки об опорожнении
резервуаров, их зачистке, о перекачке из одного резервуара в другой и отпуске
нефтепродукта из резервуара.

Учет качества нефтепродукта
ведут по каждому резервуару (партии тарных нефтепродуктов); для этого на каждый
резервуар (партию) в журнале отводят несколько страниц.

3.15.
На каждую пробу, поступившую из сторонней организации, а также на отпускаемый
нефтепродукт выдается паспорт качества (приложение
№ 1).

Основанием для
заполнения паспорта являются записи и заключения о качестве нефтепродукта в
журнале анализа. Номер паспорту присваивают согласно порядковому номеру пробы
по журналу регистрации проб.

Паспорт на поступившую
пробу из сторонней организации, заполняют по всем показателям качества согласно
тому виду анализа, который записан в акте отбора пробы (приемо-сдаточным,
контрольным или в объеме требований нормативного документа).

Паспорт, выдаваемый на
отпускаемый нефтепродукт, заполняют в объеме требований нормативного документа.

3.16. Учет
некондиционных нефтепродуктов и решений, принимаемых об их дальнейшем
использовании, ведут в журнале регистрации некондиционных нефтепродуктов (приложение
№ 11).

3.17. Для контроля за
своевременной поверкой средств измерений, применяемых при проведении анализов,
ежегодно составляют график в соответствии с формой, приведенной в приложении № 12.

3.18. Все расчеты,
связанные с установкой и проверкой титров рабочих растворов, применяемых при
проведении анализов, ведут в журнале проверки титров рабочих растворов.

3.19. Все записи и
расчеты при проведении анализов ведут в рабочих журналах лаборантов. Ведение
записей и расчетов на отдельных листах не допускается.

3.20. При проведении
анализов и выдаче заключения лаборатория должна руководствоваться только
действующими нормативными документами. Анализ проб проводят по методам
испытаний, указанным в нормативном документе на нефтепродукт, — стандартными
методами. Применение показателей точности методов испытаний нефтепродукта
осуществляют в соответствии с установленными требованиями стандартов.

3.21. В организациях,
не имеющих своих лабораторий, их функции, касающиеся контроля за обеспечением
качества принимаемых, хранимых, отпускаемых нефтепродуктов и ведение
документации по контролю качества в объеме требований настоящей Инструкции
выполняет лицо (лица), определенные приказом по организации.

При этом оценку
качества принимаемых нефтепродуктов по отдельным показателям допускается
проводить с использованием экспресс-методов.

Для проведения
контрольного анализа, анализа в объеме требований нормативного документа и
приемо-сдаточного анализа отбирают пробу, направляют ее в аккредитованную
лабораторию. Результаты анализа заносят в журнал анализов. Паспорт качества на
отпускаемый (отгружаемый) нефтепродукт оформляют в соответствии с требованиями
настоящей Инструкции (п. 3.3, 3.15, приложение
№ 1).

4. Требования к
оборудованию для технологических операций с нефтепродуктами

4.1. Виды хранилищ,
тары и транспортных средств для хранения и транспортирования нефтепродуктов,
требования к их подготовке, заполнению и маркировке, условия транспортирования и
хранения устанавливаются в соответствии с требованиями государственных
стандартов.

4.2. Сливоналивные
эстакады, предназначенные для отпуска или приема нефтепродуктов из
железнодорожных цистерн, оборудуются приспособлениями для верхнего налива и
нижнего слива. Присоединительные устройства должны быть надежно защищены от
попадания пыли, грязи и атмосферных осадков.

4.3. Резервуары для
нефтепродуктов эксплуатируются в соответствии с действующей нормативной
документацией.

Резервуары закрепляют
за определенными группами нефтепродуктов. В случае использования их под другую
группу проводят их подготовку в соответствии с установленными требованиями.
Резервуары для длительного хранения нефтепродуктов зачищаются по мере их
освобождения.

4.4. Металлические
резервуары (за исключением резервуаров с нефтепродуктами длительного хранения)
подвергаются периодической зачистке в установленные сроки. Резервуары
длительного хранения нефтепродуктов зачищаются после их освобождения от
продукта.

4.5. Резервуары
зачищают внепланово при необходимости смены группы хранящихся нефтепродуктов,
освобождения от пирофорных отложений, высоковязких остатков (с наличием
минеральных загрязнений, ржавчины и воды), ремонта, а также при проведении
полной комплексной дефектоскопии.

4.6. По окончании
зачистки специально созданная комиссия подвергает резервуары техническому
осмотру и проверке качества зачистки (полное отсутствие остатков
нефтепродуктов, качество зачистки сварных швов, стенок, кровли и внутреннего
оборудования, отсутствие твердых остатков, пыли, смолистых отложений, волокон,
обтирочных материалов и капель воды) с составлением акта.

4.7. Новая тара должна
быть снаружи и внутри сухой и чистой. При повторном использовании тара не
должна иметь остатков нефтепродуктов и старой маркировки. После заполнения тара
снаружи должна быть чистой, сухой, с четко обозначенной маркировкой,
соответствующей наименованию расфасованного нефтепродукта.

4.8. Насосные станции
должны иметь технологические схемы (с указанием вариантов перекачки
нефтепродуктов), исключающие возможность смешения различных марок. Нумерация
задвижек на схеме должна соответствовать нумерации задвижек в обвязке насосной
станции.

4.9. Технологические
трубопроводы и запорная аппаратура должны обеспечивать выполнение всех операций
по приему, хранению, наливу и отпуску нефтепродуктов без количественных потерь
и снижения их качества.

4.10. Обвязка
резервуаров технологическими трубопроводами должна предусматривать возможность
перекачки нефтепродуктов из одного резервуара в другой.

4.11. Трубопроводы
периодически спрессовывают и зачищают. Технологическая схема трубопроводов
должна исключать возможность смешения различных марок нефтепродуктов при
проведении операций по приему, отпуску и внутренних перекачках.

4.12. Средства
транспортирования автоцистерны, наливные суда закрепляют за определенной
группой нефтепродуктов, в случае использования их для транспортирования другой
группы, перед наливом нефтепродуктов проводят предварительную подготовку их
емкостей и оборудования в соответствии с установленными требованиями.

4.13. Фильтры и
фильтры-сепараторы устанавливают так, чтобы обеспечить удобный слив из них
нефтепродукта при проверке их чистоты. Осмотр фильтров и фильтров-сепараторов
проводят не реже двух раз в год (обычно при подготовке к летнему и зимнему
периодам эксплуатации). Фильтрующие и водоотделяющие элементы заменяют при
достижении предельно допустимого перепада давления на фильтре и
фильтре-сепараторе, установленного в эксплуатационной документации, а также при
обнаружении разрывов, потертостей на фильтрующих (водоотделяющих) перегородках
элементов и других неисправностей.

4.14. Для
предупреждения случайного смешения марок нефтепродуктов при транспортировании,
хранении и перекачках, а также для исключения ошибок при заправке техники и
отпуске нефтепродуктов в тару потребителя все резервуары, тара, средства
транспортирования и заправки должны иметь маркировку, выполненную в
соответствии с действующей нормативной документацией.

5. Общие требования к
обеспечению сохранения качества нефтепродуктов

5.1. Выбор средств и
условий хранения и транспортирования, обеспечивающих сохранение качества
нефтепродуктов, должен отвечать установленным требованиям.

Технологические
операции по приему, хранению и отпуску нефтепродуктов выполняют в соответствии с
действующей нормативно-технической документацией.

5.2. Сохранение
качества нефтепродуктов в организациях при осуществлении технологических
операций обеспечивают за счет:

— своевременного технического
обслуживания, ремонта и соблюдения правил эксплуатации средств хранения,
транспортирования, перекачки, трубопроводных коммуникаций и технологического
оборудования;

— обеспечения
подготовки резервуаров, трубопроводных коммуникаций, сливноналивных средств к
приему и отпуску нефтепродуктов, исключающей смешение различных марок
нефтепродуктов, попадания в них воды и механических примесей;

— проверки полноты и
правильности оформления сопроводительной документации принимаемого
нефтепродукта, исправности транспортных средств (железнодорожных и
автомобильных цистерн, судов) и пломб, соответствия маркировки сопроводительным
документам, фактического качества принимаемого нефтепродукта;

— запрещения смешения
разных марок нефтепродуктов при приеме (отпуске) и внутри складских перекачках;

— соблюдения условий
хранения, контроля качества и учета изменения численных значений показателей
качества, сроков зачистки резервуаров и трубопроводов в процессе хранения
нефтепродуктов;

— контроля за чистотой
тары и правильностью подготовки тары и транспортных средств при отпуске
нефтепродуктов и своевременной проверки качества отпускаемого нефтепродукта;

— осуществления
операций по приему, отпуску и затариванию нефтепродуктов только на
оборудованных эстакадах, причальных сооружениях и площадках через специальные
сливноналивные устройства;

— своевременного
обнаружения и устранения причин, способных влиять на ухудшение качества
нефтепродуктов.

6. Контроль качества при
приеме, хранении и отпуске нефтепродуктов

6.1. До подачи транспортных
средств под слив:

— проверяется качество
подготовки или зачистки резервуаров, предназначенных для приема прибывающих
нефтепродуктов, исправность и чистоту технологического оборудования;

— подготавливаются
приборы и посуда для отбора проб и проведения лабораторных испытаний.

6.2. По прибытии
транспортных средств с нефтепродуктами:

— сверяются номера
железнодорожных цистерн (вагонов) с номерами, указанными в товарно-транспортных
накладных;

— проверяются наличие
и исправность пломб на железнодорожных цистернах (вагонах) и чистоту нижних
сливных устройств, наличие маркировки на таре с нефтепродуктами, соответствие
маркировки отгрузочным документам и исправность тары;

— проверяются наличие,
полнота и правильность заполнения паспорта качества и копии сертификатов
(деклараций) соответствия или информации о сертификации (декларировании),
приложенных к документам отправителя, и сверяются данные паспортов с
требованиями нормативного документа;

— проверяется наличие
воды (с помощью водочувствительной пасты) и механических примесей в
нефтепродуктах путем отбора донной пробы из каждого транспортного средства или
тары, выбранных для отбора точечных проб;

— отбираются точечные
пробы и составляется объединенная проба (в соответствии с установленными
требованиями) для проведения приемо-сдаточного анализа;

— регистрируется
отобранная объединенная проба нефтепродукта в журнале регистрации проб и
проводится приемо-сдаточный анализ;

— сравниваются данные
приемо-сдаточного анализа с данными паспорта качества поставщика и дается
разрешение на слив нефтепродукта;

— заносятся данные
паспорта качества поставщика и результаты приемо-сдаточного анализа в журнал
анализов;

— делается отметка в
паспортах качества поставщика и в журнале регистрации проб номеров транспортных
средств, которыми доставлены нефтепродукты и номер резервуара, в который они
слиты (в какое хранилище помещены);

— при сливе
нефтепродукта в резервуар на остаток нефтепродукта той же марки после
двухчасового отстоя продукта отбирается объединенная проба и проводится
контрольный анализ;

— разрешается слив
нефтепродуктов, поступивших автомобильным транспортом при наличии паспорта
качества поставщика после проверки плотности, цвета, прозрачности
нефтепродукта, отсутствия воды и механических примесей.

Если нефтепродукт
некондиционный либо невозможно установить его качество, слив его осуществляется
в отдельный резервуар. В этом случае отбирается проба в присутствии
представителя железной дороги или незаинтересованной организации. Одну часть
пробы хранят на случай необходимости проведения арбитражного анализа, другую
часть подвергают анализу в объеме требований нормативного документа.

6.3. О нарушениях,
выявленных в ходе подготовки к приему нефтепродуктов, осмотра прибывших
транспортных средств и тары, проверки сопроводительной документации и
фактического качества поступившего нефтепродукта необходимо поставить в
известность руководителя организации.

6.4. При приеме
нефтепродуктов, объединенную пробу для проведения приемо-сдаточного анализа
отбирают и разделяют на три части. Две части оформляют как арбитражные пробы, а
третью как контрольную проверяют с использованием экспресс-методов. Если на
предприятии отсутствует комплект экспресс-методов, то в пробе проверяют наличие
воды и механических примесей (визуально). При положительных результатах анализа
и отсутствии других замечаний разрешают слив нефтепродукта. После двух часов
отстоя продукта из резервуара, в который слит нефтепродукт отбирают пробу и
направляют на анализ (в объеме контрольного) в прикрепленную лабораторию.

Если по результатам
контрольного анализа будет установлено несоответствие качества нефтепродукта
требованиям нормативного документа, то вторая часть пробы направляется на
анализ (в объеме требований нормативных документов) в аккредитованную
лабораторию. Третью часть пробы используют как арбитражную в случае
предъявления претензии поставщику нефтепродукта.

6.5. При приеме
нефтепродуктов из наливных судов, кроме измерений в резервуарах и отбора проб
из них до и после их заполнения, проводят измерения в танках судна и отбор проб
из них. Отобранные пробы из судна опечатываются представителем пароходства и
получателем и хранятся до окончания сдачи нефтепродукта вместе с капитанской
пробой.

6.6. В случае, когда
подтоварной воды окажется больше, чем указано в накладной, из обводненных
танков отбирается проба и отдельно анализируется.

6.7. При бортовой
перегрузке нефтепродукта (из одного судна в другое) пробы отбираются из судна,
отпускающего продукт, а судно, поданное под погрузку должно быть подготовлено в
соответствии с установленными требованиями.

6.8. Учет
качественного состояния хранимых нефтепродуктов ведут в журналах анализов (приложения № 6 — 9).

6.9. Для
предупреждения порчи нефтепродуктов при хранении периодически проводится
проверка их качества в объемах и сроки, определенные графиком проведения
анализов, согласно приложению
№ 10.

6.10. Все образующиеся
в организации остатки нефтепродуктов от зачистки резервуаров, технологических
трубопроводов, смеси нефтепродуктов от перекачек, ловушечные пробы и т.п.
актируют и реализуют только после проведения анализа в лаборатории.

Для решения вопроса об
их реализации оформляют следующие документы: паспорт качества, акт отбора проб,
акт комиссии о причинах и количестве остатка, образовавшегося при зачистке или
смешении нефтепродуктов.

6.11. Качество масел,
расфасованных в заводскую герметичную тару, проверяют в объеме контрольного
анализа или в объеме требований нормативного документа после истечения
гарантийного срока.

6.12. В процессе
хранения нефтепродуктов необходимо:

— осуществлять
периодическую проверку соблюдения условий хранения нефтепродуктов в резервуарах
и таре;

— отбирать пробы и
проводить анализы нефтепродуктов:

— после каждого налива
нефтепродукта в резервуар (контрольный анализ);

— после слива
прибывшего нефтепродукта — (контрольный анализ, а при необходимости — в объеме
нормативного документа);

— в соответствии с
графиком проведения анализов (контрольный или в объеме нормативного документа);

— вести в журналах
анализов учет качественного состояния всех хранящихся нефтепродуктов, при этом:

— в случае перекачки
нефтепродукта из одного резервуара в другой порожний резервуар, подготовленный
в соответствии со стандартом, в журнал анализа для этого резервуара записывают
результаты анализа пробы, отобранной из первого резервуара (сохраняется старый
паспорт качества, в котором указывается номер нового резервуара);

— в случае перекачки
из одного резервуара в другой, имеющий нефтепродукт той же марки, в журнале
анализов делать запись по результатам контрольного анализа пробы, отобранной
после перекачки, а по другим показателям — на основании данных анализов
нефтепродукта в обоих резервуарах до перекачки с указанием значений, имеющих
меньший запас качества;

6.13. При
возникновении подозрения на ухудшение качества нефтепродукта независимо от
графика или гарантийного срока хранения проводят анализ в объеме требований
нормативного документа и оценивают численное значение каждого показателя
качества нефтепродукта.

6.14. Нефтепродукт
отпускают при наличии данных контрольного анализа или анализа в объеме требований
нормативного документа. При этом срок действия анализа должен составлять
половину срока, указанного в п.п. 3.7 и 3.8.

Нефтепродукт в
резервуарах и не запаянной таре, отгружаемый железнодорожным или водным
транспортом, подвергают приемо-сдаточному анализу не позднее чем за 10 суток до
отгрузки.

6.15. Перед наливом
нефтепродуктов в транспортные средства и тару получателя производят осмотр
внутренней поверхности предназначенных под налив цистерн (танков) и тары. Налив
нефтепродуктов в грязные и не соответствующие установленным требованиям
цистерны и тару запрещается.

6.16. По окончании
налива из железнодорожных цистерн (наливных судов) отбирают пробу нефтепродукта
для определения его качества в объеме контрольного анализа и на случай
проведения арбитражного анализа. Контрольный анализ проводят не позднее 24
часов после налива транспортного средства. При установлении некондиционности
отгруженного нефтепродукта об этом немедленно сообщают руководителю организации
и получателю.

6.17. При отпуске
нефтепродуктов наливным судном в адрес одного получателя каждую пробу делят на
три равные части (одну часть — для проведения приемо-сдаточного анализа, две
части — на случай арбитражного анализа отправителю и получателю). Пробы
отбирают в присутствии представителя судна с оформлением акта на отбор проб,
опечатывают печатью отправителя и вручают капитану судна для передачи
получателю. При отпуске нефтепродуктов наливным судном в адрес нескольких
получателей число проб, вручаемых капитану судна, должно соответствовать числу
получателей.

6.18. Паспорт качества
прилагают к каждой товарно-транспортной накладной, а при отпуске авиационных
топлив и смазочных материалов паспорта качества во всех случаях прилагают к
товарно-транспортной накладной на каждый вагон (цистерну).

Приложение одного
паспорта на весь маршрут или группу цистерн допускается только в случае, если
маршрут или группа цистерн с одним нефтепродуктом адресуется одному получателю
в один пункт слива и при условии, что загрузка этого маршрута производилась из
одного резервуара, о чем делается соответствующая отметка в паспорте. Если
налив производится из двух резервуаров, то паспорт качества оформляется по
пробе из резервуара, в котором нефтепродукт имеет меньший запас качества.

6.19. При отпуске
нефтепродуктов необходимо:

— проверить дату
последнего контрольного (в объеме требований нормативного документа) анализа
нефтепродукта в резервуаре, из которого предполагается его отпуск;

— отобрать пробу
нефтепродукта, отгружаемого железнодорожным и водным транспортом, из
резервуара, незапаянной тары и произвести приемо-сдаточный анализ (не позднее,
чем за 10 суток до отпуска нефтепродукта);

— проверить состояние внутренней
поверхности танков, тары (в том числе и тары получателя), предназначенных под
налив нефтепродукта и дать разрешение на налив;

— оформить паспорт
качества и передать его для отправки;

— по окончании налива
проверить отсутствие воды в железнодорожной цистерне (танке судна), отобрать
пробы для проведения контрольного анализа и на случай арбитражного анализа;

— провести контрольный
анализ, оформить и опечатать пробы на случай арбитражного анализа и для
передачи (при отпуске в наливное судно) получателю нефтепродукта.

6.20. Прием
нефтепродуктов, подлежащих обязательной сертификации и поступающих на
автозаправочную станцию (далее — АЗС) в автоцистернах и расфасованных в мелкую
тару, производят по паспорту качества и товарно-сопроводительным документам с
указанной в них информацией о сертификации нефтепродукта или с приложением
копии сертификата соответствия.

6.21. На
нефтепродукты, поступающие на АЗС из одного резервуара организации (нефтебазы)
в течение дня (если в течение дня налив в данный резервуар не производился),
может действовать один паспорт качества, выданный предприятием с первым рейсом
автоцистерны на АЗС. В этом случае в дальнейшем на товарно-транспортной
накладной ставится номер паспорта качества и номер резервуара нефтебазы, из
которого заполнялась автоцистерна.

6.22.
Перед сливом нефтепродукта из автоцистерны в резервуар АЗС в ней проверяют
наличие подтоварной воды и механических примесей, отбирают контрольную пробу в
соответствии с установленными требованиями, которая используется в качестве
арбитражной, и определяют:

— для автобензинов —
плотность, температуру и визуально цвет, прозрачность, содержание воды и
механических примесей;

— для дизельного
топлива — плотность, температуру, содержание воды и механических примесей
(визуально).

Контрольную пробу, на
случай необходимости проведения арбитражного анализа, сохраняют в течение суток
после полной реализации принятого нефтепродукта в резервуаре АЗС.

6.23. Для выполнения
перечисленных работ АЗС обеспечивают лабораторными комплектами (специально
разработанным набором приборов, лабораторной посуды и приспособлений),
содержащих необходимое оборудование, приборы и принадлежности, позволяющие
контролировать качество поступающих на АЗС нефтепродуктов. В состав комплекта
могут входить экспресс-методы, позволяющие оператору определять некоторые
показатели качества поступающих нефтепродуктов (октановое число, содержание
свинца, серы и др.).

Если с помощью
экспресс-методов определена некондиционность нефтепродукта, то выдачу
нефтепродукта необходимо приостановить и полученный результат проверить в
лаборатории стандартными методами.

6.24. Запрещается
принимать нефтепродукты в резервуары АЗС при:

— несоответствии
качества принимаемого нефтепродукта (по данным паспорта поставщика) требованиям
нормативного документа;

— отсутствии пломб на
автоцистерне в соответствии со схемой пломбировки;

— неисправности
нижнего сливного устройства автомобильной цистерны;

— неправильном
оформлении товарно-транспортной накладной;

— отсутствии паспорта
качества или информации о сертификации нефтепродукта, подлежащего обязательной
сертификации;

— неправильном
оформления паспорта качества на нефтепродукт (отсутствие номера, заполнен не по
всем показателям качества);

— наличии воды и
механических примесей в нефтепродукте;

— несоответствии
нефтепродукта по результатам испытаний по п.
6.22 требованиям нормативного документа.

6.25. Сохранение
качества нефтепродуктов на АЗС обеспечивают за счет:

— исправности и
чистоты сливных и фильтрующих устройств, резервуаров, топливо- и
маслораздаточных колонок;

— постоянного контроля
за герметичностью резервуаров, трубопроводов и запорной аппаратуры с целью
исключения попадания в них атмосферных осадков, воды и пыли, а также смешения
различных марок нефтепродуктов;

— слива нефтепродуктов
из автоцистерн через сливной фильтр самотеком или под напором;

— проведения не реже 1
раза в месяц, а также немедленно в случае поступившей жалобы на качество
отпускаемых нефтепродуктов лабораторных испытаний реализуемого нефтепродукта в
объеме контрольного анализа;

— хранения
нефтепродукта в пределах гарантийного срока, установленного нормативными
документами;

— отбором контрольной
пробы из резервуара при истечении смены, которая хранится в течение суток после
реализации нефтепродукта.

6.26. Резервуары,
предназначенные для приема, хранения и отпуска нефтепродуктов, должны быть
обеспечены и зачищаться в соответствии с установленными требованиями согласно
графику с составлением акта зачистки.

7. Особенности контроля качества
нефтепродуктов для авиационной техники

7.1. Контроль качества
авиационных нефтепродуктов осуществляют в соответствии с действующими
нормативными документами.

7.2. Резервуары для
хранения авиационных нефтепродуктов оборудуют двухтрубной обвязкой для приема и
отпуска.

7.3. Прием авиационных
нефтепродуктов осуществляют через фильтры с номинальной тонкостью фильтрования
15-20 мкм, а выдачу в средства заправки авиационной техники — через
фильтры-сепараторы с номинальной тонкостью фильтрования 5 мкм и содержанием
эмульсионной воды после фильтра-сепаратора не более 0,0015% масс.

7.4. При хранении
авиационных нефтепродуктов проверку наличия отстойной воды в резервуарах
проводят не реже 1 раза в неделю.

7.5. Восстанавливать
качество некондиционных нефтепродуктов, предназначенных для авиационной техники
на предприятиях, осуществляющих технологические операции с нефтепродуктами (за
исключением показателей «содержание воды» и «содержание
механических примесей»), запрещается. Восстановление качества
нефтепродуктов при наличии в них воды и механических примесей осуществляют в
соответствии с рекомендациями приложения
№ 15.

8. Особенности контроля
качества нефтепродуктов на трубопроводном транспорте

8.1. При перекачке
нефтепродуктов по магистральным нефтепродуктопроводам (МНПП) контроль качества
транспортируемых нефтепродуктов на этапах приема их от нефтеперерабатывающих
объектов и организаций нефтепродуктообеспечения, хранения в резервуарах МНПП и
трубопроводах и отпуску в железнодорожный и автомобильный транспорт
осуществляют в установленным порядке.

9. Отбор проб
нефтепродуктов из средств хранения и транспортирования

9.1. Пробы для
проверки качества нефтепродукта отбирают в соответствии с установленными
требованиями. Основное внимание при отборе проб обращают на правильную
подготовку посуды, пробоотборников и инвентаря для отбора проб. Пробы отбирают
при приеме, хранении, отпуске нефтепродуктов, а также в других случаях, когда
необходимо установить их качество в полном объеме требований нормативного
документа или по отдельным показателям качества.

9.2. Минимальный объем
пробы, необходимой для проведения анализа, соответствует количествам, указанным
в приложении
№ 13.

Пробы упаковывают в
чистую сухую посуду и герметично закупоривают пробками, не растворяющимися в
нефтепродукте.

Горловину закупоренной
посуды (для хранения арбитражных проб и проб, подготавливаемых к
транспортировке) обертывают полиэтиленовой пленкой, обвязывают бечевкой, концы
которой продевают в отверстие этикетки и опломбируют или заливают сургучом и
опечатывают.

Запрещается принимать
на анализ пробы, отобранные или оформленные с нарушением установленных
государственных стандартов.

9.3. В зависимости от
способа отбора и назначения пробы нефтепродуктов подразделяют на точечные,
объединенные, контрольные (арбитражные) и донные.

9.4. Минимальный объем
контрольной пробы нефтепродукта для проведения анализов в зависимости от вида
анализа должен соответствовать рекомендациям приложения
13 к настоящей Инструкции.

9.5. Объем
объединенной пробы нефтепродукта при его приеме и отгрузке потребителю должен
обеспечивать возможность проведения контрольного анализа, оформления пробы на
случай арбитражного анализа, а при отгрузке в наливное судно — оформления проб
по числу получателей нефтепродукта.

9.6. Конструкции
пробоотборников, порядок их подготовки к работе, методы отбора проб, их
упаковка, маркировка и хранение должны соответствовать установленным
требованиям.

9.7. Пробы
нефтепродуктов, перевозят в соответствии с установленными требованиями.
Стеклянную тару с пробами нефтепродукта (вместимость стеклянной тары не должна
превышать 1 литра) упаковывают в прочные деревянные (пластмассовые,
металлические) ящики с крышками и гнездами на всю высоту тары с заполнением
свободного пространства негорючими мягкими прокладочными и впитывающими
материалами. Стенки ящиков должны быть выше закупоренных бутылок и банок не
менее чем на 50 мм.

При необходимости
нефтепродукт может быть перевезен в металлических или пластмассовых банках,
бидонах и канистрах, которые дополнительно упаковываются в деревянные ящики или
обрешетки. Масса брутто одного места с пробами не должна превышать 50 кг.

9.8. Если конструкция
резервуара не позволяет использовать стандартный пробоотборник (отсутствие
специального люка для отбора проб и стационарного пробоотборника), отбор проб
производят следующим образом:

9.8.1. Отбор точечной
пробы нефтепродукта производится с уровня расположения заборного устройства.

9.8.2. Для отбора
пробы топлива из раздаточного крана работающей топливно-раздаточной колонки
(далее — ТРК), оператор АЗС задает дозу объемом два литра и отпускает его в
подготовленную чистую емкость.

Если на момент отбора
пробы из конкретной ТРК выдача топлива не производилась, то перед началом
процедуры отбора пробы отпускается в мерник количество топлива, равное двойному
объему соединительного трубопровода «ТРК-резервуар» и рукава
раздаточного крана и после этого отбирается проба в количестве 2 литров.

9.8.3. На топливо,
полученное после прокачки, составляется акт, и топливо сливается в
соответствующий резервуар.

Вместимость
соединительного трубопровода «ТРК-резервуар» определяется по
технологической схеме трубопроводов АЗС, а вместимость рукава раздаточного
крана берется из паспорта на ТРК.

9.8.4. Отобранная проба
в количестве двух литров разливается на две равные части в чистую сухую посуду,
которую герметично закупоривают пробками не растворяющимися в топливе.

9.8.5. Горловину
закупоренной посуды оборачивают полиэтиленовой пленкой, обвязывают бечевкой,
концы которой продевают в отверстие этикетки. Концы бечевки пломбируют или
опечатывают.

9.8.6. Одна часть
пробы топлива направляется для проведения анализа в аккредитованную
лабораторию, другая часть на случай разногласий в оценке качества продукта
хранится на АЗС в течение 10 суток.

10. Основные
мероприятия, связанные с выявлением некондиционных нефтепродуктов.
Восстановление качества нефтепродуктов

10.1. В случае
поступления в организацию некондиционного нефтепродукта составляется акт с
указанием проверенного количества продукта и характера выявленных нарушений его
качества. Получатель в течение суток (24 часа) обязан письменно уведомить
поставщика о поступлении некондиционного продукта и вызвать его представителя
для участия в проведении оценки качества продукта.

10.2. При обнаружении
отклонения от качества реализуемого нефтепродукта от требований нормативного
документа хотя бы по одному показателю об этом немедленно сообщают руководству организации.
Реализация некондиционного нефтепродукта прекращается, и принимаются меры по
восстановлению его качества.

10.3. В случае
обнаружения некондиционности нефтепродукта при хранении составляется акт (приложение
№ 14), в котором должны содержаться следующие данные:

— наименование
нефтепродукта (марка, стандарт, технические условия);

— поставщик
нефтепродукта;

— дата и место отбора
проб нефтепродуктов;

— наименование
лаборатории, проводившей анализ проб нефтепродукта, и дата проведения анализа;

— номер и дата выдачи
паспорта качества на нефтепродукт;

— показатели качества,
по которым нефтепродукт признан некондиционным, и причины выхода его за пределы
кондиции;

— условия, сроки
хранения и количество нефтепродукта, признанного некондиционным;

— заключение паспорта
качества;

— предложение о
наиболее целесообразном использовании нефтепродукта.

10.4. Решение на
восстановление качества некондиционного нефтепродукта с учетом рекомендации
лаборатории по результатам анализа в объеме требований нормативного документа
принимает руководство организации.

Качество
восстановленного нефтепродукта подвергают анализу в объеме требований
нормативного документа.

10.5. Некондиционные нефтепродукты,
качество которых не может быть восстановлено, направляются на переработку.

10.6. Восстановление
качества нефтепродукта должно проводиться путем смешения его с той же маркой
нефтепродукта, имеющего запас качества по требуемому показателю.

Перечень показателей,
по которым может быть восстановлено качество нефтепродуктов, и основные способы
доведения этих показателей до требуемого уровня приведены в приложении
№ 15.

10.6.1. Восстановление
качества нефтепродуктов путем смешения производят в следующей
последовательности:

— определяют значение
показателей качества у исходных продуктов — некондиционного и с запасом
качества;

— рассчитывают соотношение
нефтепродуктов, подлежащих смешению;

— лабораторным
испытанием образца смеси проверяют правильность выполнения расчетов;

— необходимые для
смешения резервуары, тару, средства перекачки и другое оборудование готовят в
соответствии с требованиями государственных стандартов;

— производят смешение;

— проверяют
однородность и качество полученной смеси.

10.6.2. При смешении
нефтепродуктов сначала подают в резервуар нефтепродукт с большей плотностью, а
затем в нижнюю часть резервуара подают нефтепродукт с меньшей плотностью. После
заполнения резервуара смесь перекачивают «на кольцо»: резервуар —
насос — резервуар. Перекачку «на кольцо» проводят до получения
однородной смеси по всей высоте резервуара. Однородность смеси определяют после
четырехчасового отстаивания. Смесь считают однородной, когда ее плотность в
разных слоях будет одинаковой и лабораторный анализ подтвердит соответствие
исправляемого показателя требованиям нормативного документа.

10.6.3. Масла
смешивают в смесителях, оборудованных паровыми змеевиками, или на специальной
установке для смешения, фильтрования и обезвоживания масел. Для получения
однородной смеси составные части ее предварительно нагревают до температуры
60-80°C. Смешение масел производят при непрерывном подогреве смеси в пределах
указанной температуры.

Циркуляцию смеси по
схеме резервуар — насос — резервуар производят в течение времени, необходимого
для получения однородной смеси. По окончании смешения смесь выдерживают при
температуре 60-80°C, после чего проверяют ее однородность и определяют
соответствие качества требованиям нормативных документов.

10.6.4. С помощью смешения нефтепродуктов п.
10.6.1, в порядке, отраженном в п.п. 10.6.2 и 10.6.3, можно восстановить
качество нефтепродуктов по показателям, указанным в приложении
№ 15.

Значение полученных
показателей смеси будет равно средней арифметической величине соответствующих
показателей взятых для смешения нефтепродуктов.

10.6.5. Количественное
соотношение нефтепродуктов, необходимых для смешения, определяют по формуле

                                                                    (1)

Для получения
соотношения в процентах по массе используют формулу:

,                                                                (2)

где Р_а
— масса нефтепродукта, имеющего запас качества по восстанавливаемому
показателю, кг;

Р_в
— масса некондиционного нефтепродукта, кг;

А
— массовая доля нефтепродукта (в смеси), имеющего запас качества по
восстанавливаемому показателю, %;

Х
— значение показателя, которое нужно получить после смешения;

Х_а
— значение показателя нефтепродукта, имеющего запас качества;

Х_в
— значение показателя некондиционного нефтепродукта.

Соотношение
компонентов при исправлении фракционного состава топлива с достаточной для
практических целей точностью определяется по формуле (2).

10.6.6 Вязкость и
температуру вспышки в закрытом тигле смеси нефтепродуктов можно определить по
формуле

,                                  (3)

где Х —
вязкость (температура вспышки в закрытом тигле) смеси, мм²/с, °C;

Х_а,
Х_b
— вязкость (температура вспышки) компонентов, вовлекаемых в смесь, мм²/с,
°C. При этом за Х_а принимают большую из величин;

Р_а,
Р_b
— массовая доля компонентов в смеси, %;

K —
эмпирический коэффициент, определяемый по кривой 1 при расчете вязкости и по
кривой 2 при расчете температуры вспышки (рис.1).

Рис. 1. Коэффициенты для определения расчетным путем
вязкости (кривая 1) и температуры вспышки в закрытом тигле (кривая 2) смесей
нефтепродуктов (А — массовая доля продукта (в смеси) с большим значением
восстанавливаемого показателя, %; В — доля продукта с меньшим значением
восстанавливаемого показателя, %)

Перед началом смешения
необходимо изучить по паспортам численные значения показателей качества
смешиваемых нефтепродуктов, чтобы при смешении не ухудшить другие показатели.
Значения показателей качества X, за исключением вязкости и температуры
вспышки определяют по формуле:

                                                                (4)

где Р_а, Р_b — соответственно
масса кондиционного и некондиционного нефтепродукта, кг;

Х_а, Х_b — соответственно
значения показателей кондиционного и некондиционного нефтепродуктов;

X — значение
показателя, которое нужно получить после смешения.

10.6.7. При обезвоживании нефтепродуктов и удалении
из него механических примесей отстаиванием минимальное время, необходимое для
этой операции, определяют из расчета скорости осаждения частиц воды и
механических примесей — 0,3 м/ч.

Отсутствие воды и механических примесей в
нефтепродуктах устанавливается анализом донной пробы.

11. Организация контроля
качества отработанных нефтепродуктов

11.1. Контроль качества отработанных нефтепродуктов
проводят в соответствии с установленными требованиями.

11.2. Сбор отработанных нефтепродуктов осуществляют
в соответствии с требованиями нормативной документации. На местах сбора
необходим тщательный контроль за разделением отработанных нефтепродуктов на
группы согласно стандарту.

11.3. На местах складирования при приеме
отработанных нефтепродуктов контролируют показатели:

— массовая доля воды;

— массовая доля механических примесей.

11.4. При отпуске отработанные нефтепродукты
контролируют в объеме показателей, указанных в контракте (договоре) на
поставку.

11.5. Для оценки качества отработанных
нефтепродуктов используют методы испытаний.

Приложение № 1

(образец)

Знаком * отмечают показатели,
проставляемые лабораторией по паспорту поставщика

Заключение
________________________________________________________________

М.П.

«____» ____________ 20_____г.     Начальник _________________ лаборатории.

Приложение № 2

ОБЪЕМЫ
ПРИЕМОСДАТОЧНОГО И КОНТРОЛЬНОГО АНАЛИЗОВ НЕФТЕПРОДУКТОВ

*
Определяется при необходимости (при наличии экспресс-методов).

¹
Определяется только в организациях трубопроводного
транспорта.

²
Не определяется в организациях трубопроводного транспорта.

Приложение № 3

(образец)

АКТ

отбора
проб нефтепродуктов

от «____» _____________200___г.

Комиссия в составе председателя
___________________________________________

и членов ___________________________________________________________________

от
______________________ произвела отбор проб нефтепродуктов согласно следующему
перечню:

Пробы отобраны согласно ГОСТ 2517
в чистую, сухую посуду и опечатаны печатью с оттиском
_________________________. Пробы отобраны для анализа в лаборатории
_____________________________________________________________________

Председатель
комиссии ______________________________________________

Члены
комиссии ____________________________________________________

____________________________________________________

____________________________________________________

Представитель
незаинтересованной организации¹

______________________________________________________________________

¹
Подпись ставится, если проба отбирается для арбитражного анализа.

Приложение № 4

(образец)

ЖУРНАЛ

регистрации
проб нефтепродуктов

¹
Указываются номер резервуара, цистерны, транспорта, название танкера или баржи,
номер партии нефтепродукта в таре. Если проба поступила из другого предприятия,
то указываются наименование предприятия и номер акта отбора проб этого
предприятия.

Приложение № 5

(образец)

ЖУРНАЛ

выдачи
паспортов качества

Приложение № 6

(образец)

ЖУРНАЛ

анализа
топлив

Резервуар (партия) № ___

Приложение № 7

(образец)

ЖУРНАЛ

анализа
масел

Резервуар (партия) № _______

Приложение № 8

(образец)

ЖУРНАЛ

анализа
консистентных смазок и технических жидкостей

Резервуар
(партия) № _______

Приложение № 9

(образец)

ЖУРНАЛ

анализа
отработанных нефтепродуктов

¹
Указываются номер резервуара, цистерны, транспорта, название танкера или баржи,
номер партии нефтепродукта в таре. Если проба поступила из другой организации,
то указываются наименование организации и номер акта отбора проб этой
организации.

Приложение № 10

(образец)

УТВЕРЖДАЮ

Руководитель
организации

«___»
__________ 200__ г.

ГРАФИК

проведения
анализов хранимых нефтепродуктов на 200___ г.

«___»
___________ 20__ г. Начальник лаборатории ____________________

Примечания:

1.
График составляется до 20 декабря года, предшествующего планируемому. В график
включаются нефтепродукты, хранящиеся в организации более полугода и заложенные
на длительное (более года) хранение.

Организации,
не имеющие лабораторий, должны согласовывать график с лабораторией, с которой
заключен договор на проведение анализов.

2.
В графах 3 и 4 проставляются даты последнего контрольного и в объеме требований
нормативного документа анализов.

3. В графах 5-16 в числителе
проставляется вид планируемого анализа (К — контрольный, НД — в объеме
нормативного документа), в знаменателе — дата проведения анализа и номер
паспорта.

Приложение №11

(образец)

ЖУРНАЛ

регистрации
некондиционных нефтепродуктов

Примечание. В
графе 6 приводятся следующие данные:

—
номер и дата акта комиссии по расследованию причин порчи нефтепродукта и ее
рекомендации по дальнейшему использованию нефтепродукта;

—
решение руководства;

— реализация принятого решения.

Приложение № 12

(справочное)

ГРАФИК

поверки
средств измерений

Вид измерений

Руководитель
___________________________________________

(наименование
юридического лица) (физическое лицо)

_______________ __________________________

(подпись)                            (инициалы, фамилия)

Приложение № 13

(образец)

МИНИМАЛЬНЫЙ ОБЪЕМ ПРОБЫ,
НЕОБХОДИМЫЙ ДЛЯ ПРОВЕДЕНИЯ АНАЛИЗА (л)

Приложение № 14

(образец)

АКТ

об установлении ненадлежащего качества нефтепродуктов,

прибывших в
_________________________

цистерна,
вагон, судно

Примечание. К акту должны быть
приложены копии:

—
документа изготовителя (отправителя), удостоверяющего качество и комплектность
продукции;

—
транспортного документа (накладных);

—
документа, удостоверяющего полномочия представителя, выделенного для участия в
приемке;

—
акта отбора проб и заключения по результатам анализа проб;

— других документов, свидетельствующих о
причинах некондиционности.

Приложение № 15

ПОКАЗАТЕЛИ
КАЧЕСТВА,
по которым может быть восстановлено качество нефтепродукта
